TG80NC6 - Boiler GORENJE - Manual falas për përdoruesin

Lloji i produktit	Ngrohës uji elektrik akumulues
Marka	Gorenje
Modeli	TG80NC6
Kapaciteti	80 litra
Presioni nominal	0,6 MPa (6 bar)
Pesha pa ujë	30 kg
Pesha me ujë (plot)	110 kg
Fuqia elektrike	2000 W
Tensioni i furnizimit	230 V ~
Koha e ngrohjes në 75 °C (ujë i ftohtë në 15 °C)	3 h 05 min
Konsumi i energjisë (mbajtje në 65 °C)	1,85 kWh/24 h
Sasia e ujit të përzier në 40 °C	145 litra
Mbrojtja kundër korrozionit	Rezervuar i emaluar + anodë magnezi
Lidhja e ujit	Fije G 1/2" (hyrje e ftohtë blu, dalje e nxehtë kuqe)
Dimensionet (A x B x C)	766 x 565 x 190 mm
Distanca minimale nga tavani (G)	180 mm (për mirëmbajtje)
Gama e temperaturës së rregullueshme	20 °C deri në 75 °C
Lloji i instalimit	Murale vertikale
Pajisjet e sigurisë	Valvul sigurie, termostat, siguresë termike bipolare, valvul kthyes
Treguesi i funksionimit	Dritë treguese dhe termometër bimetallik
Mirëmbajtja	Pastrimi nga gëlqerorja dhe kontrolli i anodës çdo 36 muaj (nga tekniku i autorizuar)
Seksioni i rekomanduar i kabllit	1,5 mm² (H05VV-F 3G 1,5 mm²)
Normat e respektuara	IEC 60364-7-701, EN 60379

Pyetjet më të shpeshta - TG80NC6 GORENJE

Si të instaloni ngrohësin e ujit TG80NC6?

Instalimi duhet të kryhet nga një teknik i kualifikuar. Ngrohësi i ujit fiksohet në mur vertikalisht me vida me diametër minimal 8 mm. Respektoni distancat minimale nga tavani (dimension G = 180 mm) për të lehtësuar mirëmbajtjen. Lidhja elektrike dhe hidraulike duhet të ndjekë normat në fuqi.

Si të mbushni ngrohësin e ujit për herë të parë?

Para se ta lidhni pajisjen, hapni rubinetin e ujit të nxehtë në mikser. Ngrohësi i ujit është mbushur kur uji rrjedh rregullisht nga gryka. Kontrolloni që nuk ka rrjedhje para se të vendosni në tension.

Cili është presioni maksimal i ujit që përballohet?

Presioni nominal është 0,6 MPa (6 bar). Nëse presioni i rrjetit kalon 0,5 MPa, instaloni një reduktues presioni. Valvula e sigurisë duhet të largojë çdo mbitension mbi 0,7 MPa.

Si të rregulloni temperaturën e ujit?

Temperatura është vendosur në fabrikë rreth 75 °C. Për ta ndryshuar, hapni kapakun dhe kthejeni vidën e rregullimit në termostat (gama: 20 deri 75 °C). Një rregullim tepër i ulët favorizon gëlqerorin; 75 °C rekomandohet për konsum optimal.

Çfarë të bëni nëse valvula e sigurisë pikon?

Një piking i lehtë është normal gjatë ngrohjes (zgjerim). Nëse pikinga është e tepërt, kontrolloni që presioni i rrjetit të mos kalojë 0,5 MPa. Instaloni një enë zgjerimi prej 3 litrash në hyrjen e ujit të ftohtë për të reduktuar fenomenin. Asnjëherë mos shtrëngoni valvulën.

Si të kryeni mirëmbajtjen e anodës së magnezit?

Gjendja e anodës duhet të kontrollohet çdo 36 muaj nga një teknik i autorizuar. Nëse është shumë e konsumuar, zëvendësojeni për të garantuar mbrojtjen kundër korrozionit të rezervuarit. Një kontroll i rregullt është i detyrueshëm për të mbajtur garancinë.

A mund të përdor ngrohësin e ujit pa ujë?

Jo, ngrohësi i ujit duhet të jetë gjithmonë i mbushur me ujë para se të vendoset në tension. Një ndezje pa ujë do të dëmtonte në mënyrë të pariparueshme rezistencën dhe termostatin.

Si të kulloni ngrohësin e ujit në rrezik të ngrirjes?

Prisni furnizimin elektrik, hapni një rubinet uji të nxehtë, pastaj tërhiqni levën e valvulës së sigurisë ose hapni valvulën e kullimit (nëse është instaluar). Uji do të rrjedhë përmes tubit të hyrjes. Një sasi e vogël uji mund të mbetet në fund.

Cili është konsumi ditor i energjisë elektrike?

Konsumi i energjisë për mbajtjen e ujit në 65 °C në një ambient me 20 °C është 1,85 kWh/24h (sipas EN 60379). Koha e plotë e ngrohjes (nga 15 në 75 °C) është rreth 3 h 05 për këtë model.

Çfarë të bëni në rast defekti?

Mos u përpiqni të riparoni vetë. Shkëputni pajisjen dhe kontaktoni shërbimin e autorizuar pas shitjes Gorenje më afër. Vetëm një teknik i autorizuar mund të ndërhyjë brenda (rezistencë, termostat, anodë).

MANUAL I PËRDORUESIT TG80NC6 GORENJE

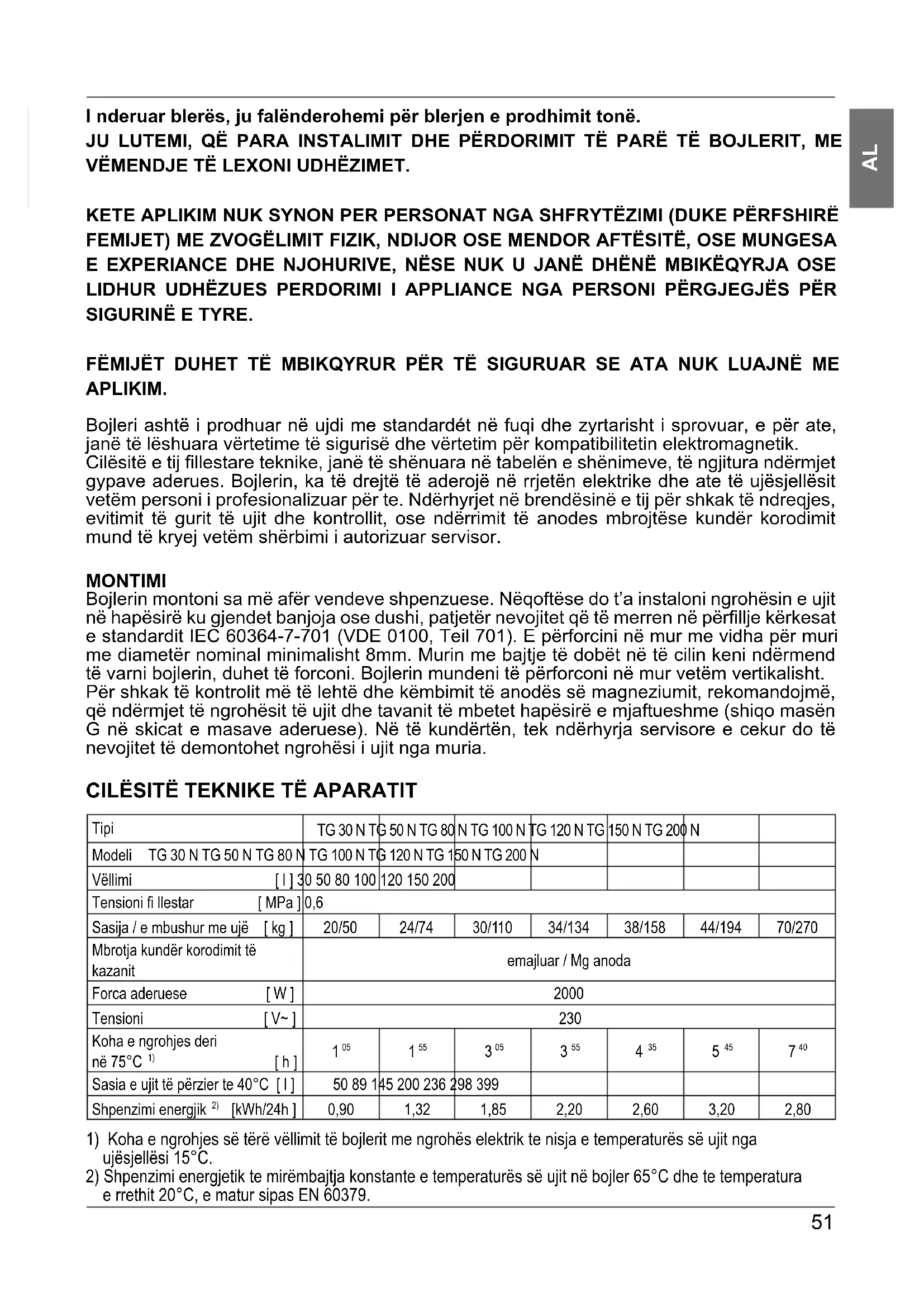

I nderuar blerës, ju falënderojmë për blerjen e produktit tonë.

JU LUTEMI, PARA INSTALIMIT DHE PËRDORIMIT TË PARË TË BOJLERIT, LEXONI ME KUJDES UDHËZIMET.

KY APLIKACION NUK ËSHTË I DESTINUAR PËR PERSONA (PËRFSHIRË FËMIJËT) ME AFTËSI TË KUFIZUARA FIZIKE, NDIJORE OSE MENDORE, OSE ME MUNGESË PËRVOJE DHE NJOHURISH, NËSE ATA NUK JANË NËN MBIKËQYRJE OSE NUK U JANË DHËNË UDHËZIME PËR PËRDORIMIN E PAJISJES NGA PERSONI PËRGJEGJËS PËR SIGURINË E TYRE.

FËMIJËT DUHET TË MBIKËQYREN PËR T'U SIGURUAR QË ATA NUK LUAJNË ME PAJISJEN.

Bojleri është prodhuar në përputhje me standardet në fuqi dhe është testuar zyrtarisht, prandaj janë lëshuar certifikata sigurie dhe certifikata e përputhshmërisë elektromagnetike.

Karakteristikat e tij teknike fillestare janë të shënuara në pllakën e të dhënave, të ngjitur midis tubave lidhës. Bojlerin ka të drejtë ta lidhë me rrjetin elektrik dhe atë të ujësjellësit vetëm person i kualifikuar. Ndërhyrjet në brendësi të tij për riparim, heqje guri, kontroll ose zëvendësim të anodës mbrojtëse kundër korrozionit mund t'i kryejë vetëm shërbimi i autorizuar i servisit.

MONTIMI

Montoni bojlerin sa më afër pikave të përdorimit. Nëse do ta instaloni ngrohësin e ujit në një hapësirë ku ndodhet banja ose dushi, duhet të respektohen kërkesat e standardit IEC 60364-7-701 (VDE 0100, pjesa 701). Fiksojeni në mur me vida muri me diametër nominal minimal 8 mm. Muri me kapacitet të dobët mbajtës, në të cilin keni ndërmend të varni bojlerin, duhet të forcohet. Bojlerin mund ta fiksoni në mur vetëm vertikalisht.

Për shkak të kontrollit më të lehtë dhe zëvendësimit të anodës së magnezit, rekomandojmë që midis ngrohësit të ujit dhe tavanit të lihet hapësirë e mjaftueshme (shih masën G në skicat e masave lidhëse). Përndryshe, gjatë ndërhyrjes së shërbimit të përmendur, do të jetë e nevojshme çmontimi i ngrohësit të ujit nga muri.

KARAKTERISTIKAT TEKNIKE TË PAJISJES

Tipi		TG 30 N TG	50 N TG 80	N TG 100 N	TG 120 N TG	150 N TG 200	N
Modeli	TG 30 N TG 50 N TG 80 N	TG 100 N TG	120 N TG 1	50 N TG 200	N
Vëllimi	[I] 3	30 50 80 100	120 150 200
Tensioni fi llestar [MPa]		0,6
Sasija / e mbushur me ujë [kg]		20/50	24/74	30/110	34/134	38/158	44/194	70/270
Mbrotja kundër korodimit të kazanit		emajluar / Mg anoda
Forca aderuese [W]		2000
Tensioni [V~]		230
Koha e ngrohjes deri në 75°C 1) [h]		105	155	305	355	435	545	740
Sasia e ujit të përzier te 40°C [I]		50 89 1	45 200 236	298 399
Shpenzimi energjik 2) [kWh/24h]		0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Koha e ngrohjes së të gjithë vëllimit të bojlerit me ngrohës elektrik, duke filluar nga temperatura e ujit të ujësjellësit prej 15°C.

2) Konsumi i energjisë gjatë ruajtjes konstante të temperaturës së ujit në bojler në 65°C dhe temperaturës së ambientit 20°C, i matur sipas EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 507	260

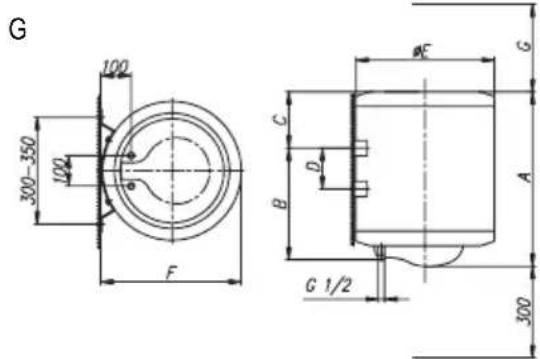

Masat lidhëse dhe montuese të bojlerit [mm]

LIDHJA ME RRJETIN E UJËSJELLËSIT

Hyrja dhe dalja e ujit në bojler janë të shënuara me ngjyra. Hyrja e ujit të ftohtë është e shënuar me ngjyrë blu, ndërsa dalja e tij me ngjyrë të kuqe.

Bojleri mund të aderohet në rrjetën e ujësjellësit në dy mënyra. Mënyra e mbyllur, sistemi aderues me shtypje, mundëson furnizim me ujë në më shumë vende; sistemi i hapur, joshtypës, mundëson furnizim vetëm nga një vend.

Sipas sistemit të zgjedhur të aderimit, duhet të furnizoheni edhe me bateri përkatëse të ujit. Te sistemi i hapur, ai jo me shtypje, duhet që para bojlerit të montohet ventili kundërkthyes, i cili ndërpren rrjedhjen e ujit nga kazani, në qoftë se në rrjetën ujësjellëse ndalohet ose mungon uji. Te ky sistem aderues, patjetër të përdorni fluks bateri përzierëse. Për shkak të ngrohjes së ujit, shkaktohet rritja e vëllimit të ujit në bojler, e kjo shkakton pikjen e ujit nga bateria fluksore. Me shtërngimin e tepërt të dorëzës në bateri, pikjen e ujit nuk do ta ndërpreni, por mundeni vetëm të prishni baterinë.

Te sistemi aderues i mbyllur, në vendet furnizuese duhet të përdorni fluks bateri përzierëse me shtypje. Në gypin dalës, për shkak të sigurimit të punimit, duhet montuar ventil sigurues ose grupë siguruese, e cila ndërpren rritjen e shtypjes në kazan tepër se 0,1 MPa, mbi atë nominale. Hapësira e daljes në ventilin sigurues nevojitet të përmbajë dalje në presion atmosferik.

Te nxehja e ujit në bojler, shtypja e ujit rritet deri te kufiri ku është ajo e rregulluar në ventilin sigurues. Për shkak se kthyerja e ujit në rrjetën e ujësjellësit është e ndërprerë, mund të vijë deri te pikja e ujit nga hapësira dalëse e ventilit sigurues. Ujin që pikon, mund ta udhëzoni në dalje nëpërmjet mbaresës tubuese, të cilën e vendosni nën ventilin sigurues. Gypi i daljes së ujit, që është i vendosur nën lëshuesin e ventilit sigurues, duhet të jetë i montuar në kahje vertikale të drejtuar poshtas dhe në ambient ku nuk ngrinë.

Në rast se, për shkak të instalimit jo të rregullt nuk keni mundësi të kanalizoni në tubacion ujin që pikon nga ventili sigurues kthyes, pikimit të ujit mund t'i largoheni me instalimin e enës për ekspanzion, me vëllim prej 3 l në gypin ngarkues të nxehësit të ujit.

Për funksionimin e rregullt të ventilit sigurues nevojitet që vetë të realizoni kontrollime periodike. Te kontrolli duhet që me lëvizjen e dorëzës ose të zhvidhosjes së dadosë së ventilit (varësisht nga tipi i ventilit) të çelni daljen nga ventili sigurues dhe kthyes. Tash duhet që nëpërmjet shobës dalëse të ventilit të rrjedhë uji, e kjo është shenjë që ventili është krejt në rregull.

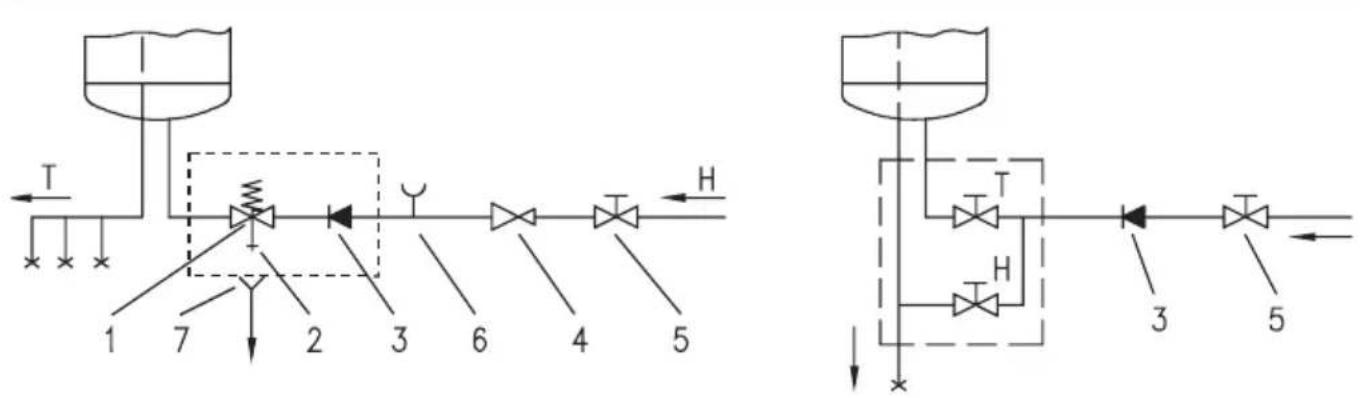

Sistemi (me shtypje) i mbyllur Sistemi i hapur (pa shtypje)

Legjenda:

1 - Ventili kthyes sigurues 6 - Mbaresa për provë 2 - Ventili provues 7 - Taftari me kyçësin në tubacion 3 - Ventili kundërkthyes 4 - Ventili reduktiv i shtypjes H - Uji i ftohtë 5 - Ventili mbyllës T - Uji i ngrohtë

Ndërmjet bojlerit dhe ventilit sigurues kthyes nuk është i lejuar montimi i ventilit mbyllës, sepse kështu çmundësoni punimin e ventilit sigurues kthyes.

Bojleri mund të lidhet në rrjetin e ujësjellësit të shtëpisë pa ventil reduktues, nëse presioni në rrjet është më i ulët se 0,5 MPa (5 bar). Nëse presioni tejkalon 0,5 MPa (5 bar), patjetër duhet të instaloni ventil reduktues.

Para lidhjes elektrike, së pari duhet mbushur bojleri me ujë. Në mbushjen e parë, hapni rubinetin e ujit të ngrohtë në baterinë përzierëse. Bojleri është i mbushur kur uji arrin dhe del nëpër gypin e baterisë përzierëse.

LIDHJA NË RRJETIN ELEKTRIK

Para kyçjes në rrjetin elektrik, në ngrohës duhet të instaloni kabllo lidhëse me diametër minimal të paktën 1,5 mm² (H05VV-F 3G 1,5 mm²). Lidhja e bojlerit në rrjetin elektrik duhet të bëhet në përputhje me standardet për rrjetin elektrik.

Për ta bërë këtë, duhet që nga bojleri të hiqni kapakun mbrojtës. Ndërmjet ngrohësit të ujit dhe instalacionit permanent, duhet të jetë e instaluar një pajisje për ndarjen e të gjithë poleve nga rrjeti furnizues, në përputhje me rregullat kombëtare të instalimeve.

Legjenda:

1 - Termostati dhe siguresa dypolëshe e ngrohësit 2 - Ngrohësi 3 - Gjuha lidhëse 4 - Drita kontrolluese

L - Përçuesi fazor

N - Përçuesi neutral

± - Përçuesi mbrojtës

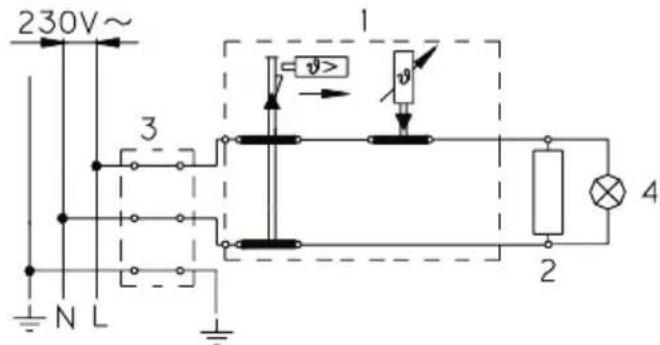

Skema e lidhjes elektrike

VËREJTJE: Para çdo ndërhyrjeje në brendësi të bojlerit, ai patjetër duhet shkyçur nga rrjeti elektrik!

PËRDORIMI DHE MIRËMBAJTJA

Pas kyçjes në rrjetin e ujit dhe të rrymës elektrike, ngrohësi i ujit është i gatshëm për përdorim.

Temperaturën e ujit në aparat e rregullon automatikisht termostati, i cili është i rregulluar nga fabrika. Rregullimin mund ta ndryshoni duke rrotulluar vidën rregulluese në termostat, në brendësinë e bojlerit. Zona e rregullimit arrin nga 20 deri në 75°C. Ndryshimin e rregullimit fabrikor nuk e rekomandojmë, sepse ai ju mundëson shpenzim ekonomik të energjisë elektrike dhe zvogëlimin e formimit të gurit të ujit. Funksionimin e ngrohësit elektrik e tregon drita kontrolluese. Ngrohësi i ujit përmban në shtëpizë termometër bimetal, i cili lëviz në drejtim të akrepave të orës kur në ngrohës gjendet ujë i ngrohtë. Nëse nuk keni ndërmend ta përdorni bojlerin për një kohë, shkyçeni nga rrjeti elektrik. Kur ekziston rreziku i ngrirjes së ujit në bojler, ai duhet zbrazur. Uji nga ngrohësi zbrazet nëpërmjet gypit furnizues të ngrohësit. Për këtë qëllim, në instalim rekomandohet që ndërmjet ventilimit të sigurisë dhe gypit furnizues të ngrohësit të vendoset një fiting i posaçëm (T-copë) ose ventil shkarkues. Ngrohësin mund ta zbrazni edhe drejtpërdrejt nëpërmjet ventilimit të sigurisë duke lëvizur dorezën, përkatësisht kapakun rrotullues të ventilimit, në pozicion si gjatë kontrollit të funksionimit. Para zbrazjes, ngrohësi duhet shkyçur nga rrjeti elektrik dhe pastaj të hapet rubineti i ujit të ngrohtë në rubinetë (baterinë përzierëse) të ujit. Pas zbrazjes së ujit nëpër gypin furnizues, në ngrohës mbetet një sasi e vogël uji, i cili rrjedh te fllanxha ngrohëse nëpërmjet hapësirës së fllanxhës ngrohëse.

Jashtësinë e ujëngrohësit e pastroni me tretësirën e lehtë të lëndës për pastrim të pluhurt. Mos përdorni lëndë pastruese të vrazhdëta.

Me kontrolet e rregullta servisore, do të mundësoni punimin e papengueshëm dhe jetën e gjatë të punimit të ujëngrohësit. Garancioni për ndryshkjen e kazanit vlen vetëm në qoftë se i keni realizuar kontrolet e rregullta të harxhimit të anodës mbrojtëse. Koha ndërmjet të kontroleve të posaçme dhe të rregullta, nuk guxon të jetë më e gjatë se 36 muaj. Êshtë e nevojshme, që kontrolet të jenë realizuar nga ana e serviserit të autorizuar, i cili evidenton kontrollin në fletëgarancionin e prodhimit. Në rast të kontrollit, ai kontrollon harxhueshmërinë e anodës mbrojtëse kundër korodimit, sipas nevojës, pastron gurin gëlqeror, i cili, në bazë të kualitetit, sasisë dhe temperaturës së ujit të harxhuar, tubohet në brendësi të ujëngrohësit. Pas kontrollit të ujëngrohësit, shërbimi servisor, në bazë të gjendjes së përcaktuar do t'ju preferojë edhe datën e kontrollës vijuese.

Ju lutemi, për prishjet eventuale në bojler të mos i ndreqni vetë, por për ato lajmëroni shërbimin më të afërt të autorizuar servisor.
