Тип продукт	Електрически бойлер за натрупване
Марка	Gorenje
Модел	TG80NC6
Капацитет	80 литра
Номинално налягане	0,6 MPa (6 bar)
Тегло празен	30 кг
Тегло пълен с вода	110 кг
Електрическа мощност	2000 W
Напрежение на захранване	230 V ~
Време за загряване до 75°C (вода от 15°C)	3 ч 05 мин
Консумация на енергия (поддържане на 65°C)	1,85 kWh/24 ч
Количество смесена вода при 40°C	145 литра
Антикорозионна защита	Емайлиран резервоар + магнезиев анод
Водно свързване	Резба G 1/2" (студен вход син, горещ изход червен)
Размери (A x B x C)	766 x 565 x 190 мм
Минимално разстояние до тавана (G)	180 мм (за поддръжка)
Диапазон на регулиране на температурата	20°C до 75°C
Тип монтаж	Стенен вертикален
Предпазни устройства	Предпазен клапан, термостат, биполярен термичен предпазител, възвратен клапан
Индикатор за работа	Светлинен индикатор и биметален термометър
Поддръжка	Обезкалцияване и проверка на анода на всеки 36 месеца (от упълномощен техник)
Препоръчително сечение на кабела	1,5 mm² (H05VV-F 3G 1,5 mm²)
Спазвани стандарти	IEC 60364-7-701, EN 60379

Често задавани въпроси - TG80NC6 GORENJE

Как да инсталираме бойлера TG80NC6 ?

Инсталацията трябва да се извърши от квалифициран техник. Бойлерът се монтира вертикално на стената с винтове с диаметър минимум 8 mm. Спазвайте минималните разстояния до тавана (размер G = 180 mm) за улесняване на поддръжката. Електрическото и водното свързване трябва да следват действащите стандарти.

Как да напълним бойлера за първи път ?

Преди да включите уреда, отворете крана за гореща вода на смесителя. Бойлерът е пълен, когато водата тече равномерно от чучура. Проверете дали няма течове, преди да включите захранването.

Какво е максималното водно налягане, което се поддържа ?

Номиналното налягане е 0,6 MPa (6 bar). Ако мрежовото налягане надвишава 0,5 MPa, инсталирайте редуктор. Предпазният клапан трябва да изпуска всяко свръхналягане над 0,7 MPa.

Как да настроим температурата на водата ?

Температурата е фабрично настроена на около 75°C. За да я промените, отворете капака и завъртете регулиращия винт на термостата (диапазон: 20 до 75°C). Твърде ниската настройка благоприятства образуването на котлен камък; 75°C се препоръчва за оптимална консумация.

Какво да направим, ако предпазният клапан капе ?

Леко капене е нормално по време на загряване (разширение). Ако капенето е прекомерно, проверете дали мрежовото налягане не надвишава 0,5 MPa. Инсталирайте разширителен съд от 3 литра на студеното водно захранване, за да намалите явлението. Никога не затягайте клапана.

Как да извършим поддръжката на магнезиевия анод ?

Състоянието на анода трябва да се проверява на всеки 36 месеца от упълномощен техник. Ако е твърде износен, го сменете, за да гарантирате антикорозионната защита на резервоара. Редовната проверка е задължителна за поддържане на гаранцията.

Може ли да използвам бойлера без вода ?

Не, бойлерът винаги трябва да бъде пълен с вода преди включване. Включване на сухо би повредило непоправимо нагревателния елемент и термостата.

Как да източим бойлера при риск от замръзване ?

Изключете електрическото захранване, отворете кран за гореща вода, след това задействайте лоста на предпазния клапан или отворете източващия вентил (ако е инсталиран). Водата ще изтече през входящата тръба. Малко количество вода може да остане на дъното.

Каква е дневната консумация на електроенергия ?

Консумацията на енергия за поддържане на водата при 65°C в среда с 20°C е 1,85 kWh/24ч (според EN 60379). Пълното време за загряване (от 15°C до 75°C) е около 3 ч 05 за този модел.

Какво да направим в случай на повреда ?

Не се опитвайте да ремонтирате сами. Изключете уреда и се свържете с най-близкия упълномощен сервиз на Gorenje. Само оторизиран техник може да работи вътре (нагревател, термостат, анод).

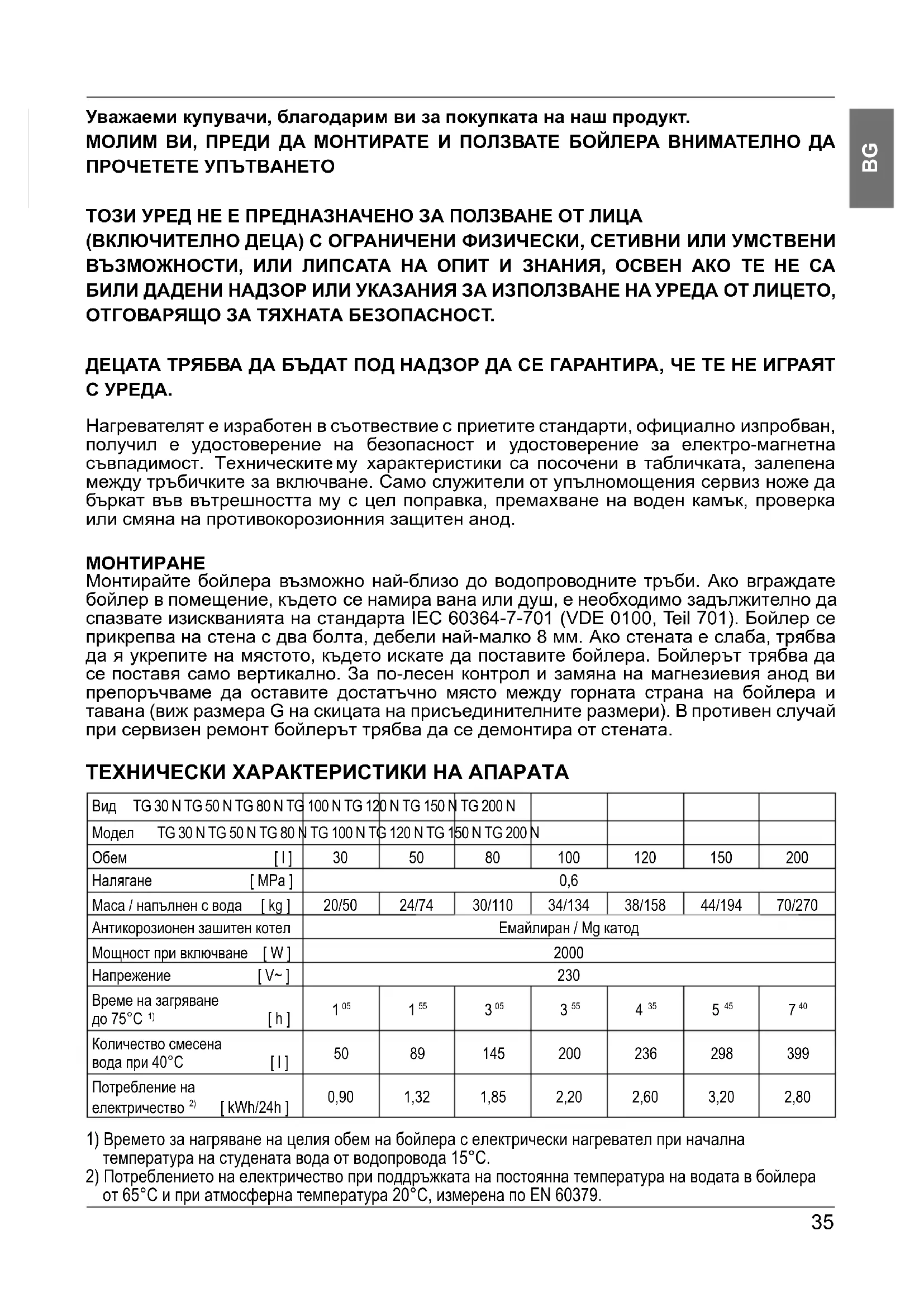

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TG80NC6 GORENJE

Уважаеми купувачи, благодарим ви за покупката на наш продукт.

Нагревателят е изработен в съответствие с приетите стандарти, официално изпробван, получил е удостоверение на безопасност и удостоверение за електро-магнетна съвпадимост. Техническите му характеристики са посочени в табличката, залепена между тръбичките за включване. Само служители от упълномощения сервис ноже да бъркат във вътрешността му с цел поправка, премахване на воден камък, проверка или смяна на противокорозионния защитен анод.

МОНТИРАНЕ

Монтирайте бойлера възможно най-близо до водопроводните тръби. Ако вграждате бойлер в помещение, където се намира вана или душ, е необходимо задължително да спазвате изискванията на стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Бойлер се прикрепва на стена с два болта, дебели най-малко 8 мм. Ако стената е слаба, трябва да я укрепите на мястото, където искате да поставите бойлера. Бойлерът трябва да се поставя само вертикално. За по-лесен контрол и замяна на магнезиевия анод ви препоръчваме да оставите достаточно място между горната страна на бойлера и тавана (виж размера G на скицата на присъединителните размери). В противен случай при сервизен ремонт бойлерът трябва да се демонтира от стената.

1) Времето за нагряване на целия обем на бойлера с електрически нагревател при начална температура на студената вода от водопровода 15°C.

2) Потреблението на електричество при поддръжката на постоянна температура на водата в бойлера от 65°C и при атмосферна температура 20°C, измерена по EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 507	260

G

Включване и монтажни размери на бойлера [мм]

СВЪРЗВАНЕ С ВОДОПРОВОДА

Входният и изходният канал за водата са отбелязани на тръбите на бойлера със съответния цвят. Входният канал за студената вода е в синьо, а изходният на топлата вода - в червено.

Можете да свържете бойлера с водопровода по два начина. Закритият начин, под налягане, позволява вкл ючване на няколко извода. Откритият начин, без налягане позволява само един извод. В зависимост от избраната система на свързване, трябва да се снабдите и със съответния брой смесителни батерии. При открития начин, без налягане, преди бойлера трябва да се вгради вентилклапа, който да спира изтичането на вода от котела, ако във водопровода няма вода. При този начин на свързване трябва да използвате батерия с преточване. При загряването на водата обемът й се увеличава и започва да капе от тръбата на смесителната батерия. Няма да можете да спрете капенето само със здраво затягане на кранчето на батерията, така само ще я развалите. При закрития начин, под налягане, на всеки извод трябва да монтирате смесителна батерия. На входната тръба, поради безопасност, задължително трябва да се сложи вентила или група, която це предпазва налягане в нагревателя да не се качи за повече от 0.1 МПа от позволено. Отточният отвор на предпазния вентил задължително трябва да има изход към атмосферно налягане.

При нагряването на водата в бойлера налягането й в котела се повишава до степента, нагласена на защитния вентил. Тъй като връщането на вода обратно във водопровода е възпрепятствано, може да започне да капе от отточния отвор на защитния вентил. Капещата вода можете да прелеете чрез отточнен наконечник, ако го наместите под защитния вентил. Изходната тряба трябва да се сложи изпод вентила на безопасност, тябва да е насочена право на-долу, в среда която не замързва.

Когато поради неудобна инсталация няма възможност, водата която капи от обратен вентил за безопасност, да се прекара в канал, може вместо това да се вгради експанзионен съд съдържащ 3 л вода върху тръбата на нагревателя.

За правилното действие на предпазния вентил трябва сами периодично да извършвате контрол. При проверка с движение на ръчка или одвиване на гайка (зависи от модела) вентил за безопасност трябва да се отвори. От него трябва да изтече вода, което означава че вентилът работи без грешка.

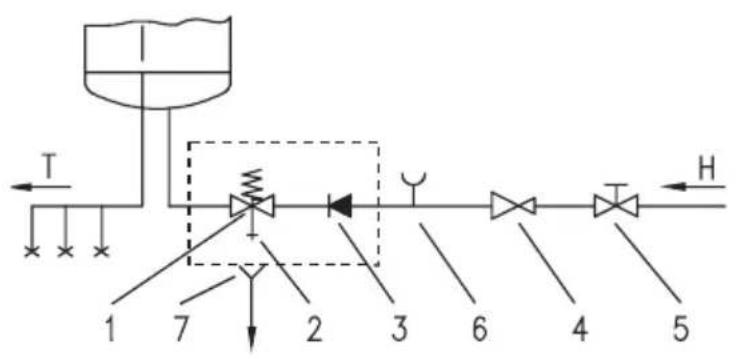

1 - Защитна клапа
2 - Клапа за тестване
3 - Клапа бе з връщане
4 - Клапа за намаляване на налягането
5 - Спираща клапа

6 - Част за тестване
7 - Фуния за изхода
H - Студена вода T - Топла вода

Не бивада поставяте вентил за спиране между бойлера и обезопасяващия вентил, защото ще направите невъзможно действието на обезопасяващия вентил.

Можете да включите бойлера към водопровода в дома си без вентил за намаляване на налягането, ако налягането във водопровода е под 0,5 МПа (5 bar). Когато налягане е по-високо от 0,5 МПа (5 bar), задължително трябва да се огради вентил за редукция. Преди да включите бойлера, трябва задължително да го напълните с вода. При първото пълнене отворете кранчето за топлата вода на смесителната батерия. Бойлерът е пълен, ако водата започне да тече силно от тръбата на смесителната батерия.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди включване в електрическата мрежа бойлерът трябва да се заземи с проводник със сечение най-малко 1,5 мм² (H05VV-F 3G 1,5 мм²). Свързването към електрическата мрежа трябва да бъде извършено във съответствие с диаграмата и действащите стандарти. Между нагревателя за водата и постоянната инсталация трябва да бъде вграден двуполюсен превключвател за едновременно прекъсване на двата проводника от захранващата мрежа съгласно националните инсталационни предписания.

Легенда:

1 - Термостат, биметална фаза
2 - Нагревател
3 - Терминална връзка
4 - Контролна лампичка

L - Фазен проводник N-Неутрален проводник 12 - Защитен проводник

Схема на електрическата мрежа

След включването в тока и водопровода бойлерът е готов за ползване. Температурата във вътрешността на уреда се контролира от термостат във вътрешността, който е настроен фабрично на най-икономично положение, гарантиращо минимално потребление на електрическа енергия, минимални загуби на топлина, минимално отлагане на варовик върху корпуса и минимални разходи за работа. По ваше желание положението на термостата може да бъде променено посредством винт който се намира над термостата. Диапазона на промяна е между 20-75°C. Когато завъртите максимально на ляво вие изключвате нагревателния елемент. Промяна на фабричната настройка не се препоръчва.

Контролната лампичка показва, че бойлера работи. На околната цилиндрична повърхност на бойлера се намира биметалният термометър, който се отклонява по посока на часовниковата стрелка надясно, когато в бойлера има топла вода.

Ако уредът няма да се използва за дълъг период от време, изключете го от електрическата мрежа, но бъдете сигурни че през този период няма да бъде допуснато замръзване. Водата от бойлера се източва през отточната тръба на бойлера. За тази цел се препоръчва по време на инсталирането между предпазния вентил и отточната тръба да се сложи специален фитинг (тройник) или изпускателен вентил. Водата от бойлера може да се източи също непосредствено през предпазния вентил със завъртане на ръчката или на въртящата се капачка на вентила в положение както при проверка на действието. Преди източването нагревателят трябва да се изключи от електрическата мрежа и да се отвори ръкохватката за топла вода на включената смесителна батерия. След източването на водата през отточната тръба в бойлера остава малко количество вода, която изтича при развиването на холендъра на бойлера през отвора на бойлеровия холендър.

Повърхността на бойлера чистете със слаб разтвор от стерилен препарат. Не ползвайте разредители и силни почистващи препарати.

Чрез редовни сервизни прегледи ще си осигурите безпроблемно ползване и дълъг живот на бойлера. Първият преглед трябва да бъде направлен от упълномощен сервис две години след включването. При прегледа следва да се установи дали е износен защитният анод и при необходимост да се почисти водният камък, като се отчита качеството, количеството и температурата на водата в бойлера. При прегледа на бойлера, в зависимост от състоянието му, сервизът ще ви препоръча следваща дата за проверка на състоянието.

Молим, при евентуални повреди на бойлера, не го поправяйте сами, а се обърнете към най-близкия упълномощен сервис.
