Caractéristiques Techniques	Chaudière GORENJE TG80NC6, type à condensation, puissance de 24 kW, rendement énergétique élevé.
Utilisation	Conçue pour le chauffage central et la production d'eau chaude sanitaire.
Maintenance	Entretien annuel recommandé par un professionnel pour garantir l'efficacité et la sécurité.
Sécurité	Équipée de dispositifs de sécurité tels que la protection contre la surchauffe et les fuites de gaz.
Informations Générales	Installation par un professionnel requise, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - TG80NC6 GORENJE

Que faire si ma chaudière GORENJE TG80NC6 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que l'interrupteur d'alimentation est en position 'ON'. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température de l'eau sur ma chaudière ?

Utilisez le thermostat situé sur le panneau de contrôle de la chaudière pour régler la température souhaitée. Assurez-vous que la chaudière est en mode de chauffage.

Pourquoi ma chaudière GORENJE TG80NC6 fuit-elle ?

Une fuite peut être causée par un joint usé ou un raccord mal serré. Vérifiez les connexions et remplacez les joints si nécessaire. Si le problème persiste, contactez un professionnel.

Comment purger les radiateurs connectés à ma chaudière ?

Utilisez une clé de purge pour ouvrir le robinet de purge sur chaque radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau commence à couler, puis fermez le robinet.

Que faire si la pression de l'eau de ma chaudière est trop basse ?

Vérifiez le manomètre. Si la pression est inférieure à 1 bar, ouvrez la vanne de remplissage pour ajouter de l'eau jusqu'à atteindre la pression recommandée, généralement entre 1 et 1,5 bar.

Comment nettoyer le filtre de ma chaudière GORENJE TG80NC6 ?

Localisez le filtre, retirez-le et nettoyez-le sous l'eau courante. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Mon thermostat ne répond pas, que dois-je faire ?

Vérifiez les piles du thermostat et remplacez-les si nécessaire. Assurez-vous également que le thermostat est correctement configuré et en mode de fonctionnement.

Comment savoir si ma chaudière nécessite un entretien ?

Recherchez des signes tels que des bruits inhabituels, une baisse de pression, des fuites ou une diminution de la performance. Un entretien annuel est recommandé pour assurer un fonctionnement optimal.

Que faire si le témoin lumineux de ma chaudière clignote ?

Un témoin lumineux clignotant indique généralement un code d'erreur. Consultez le manuel d'utilisation pour identifier le code et suivre les recommandations pour résoudre le problème.

Puis-je installer ma chaudière GORENJE TG80NC6 moi-même ?

Il est recommandé de faire installer la chaudière par un professionnel qualifié pour garantir la sécurité et le respect des normes en vigueur.

MODE D'EMPLOI TG80NC6 GORENJE

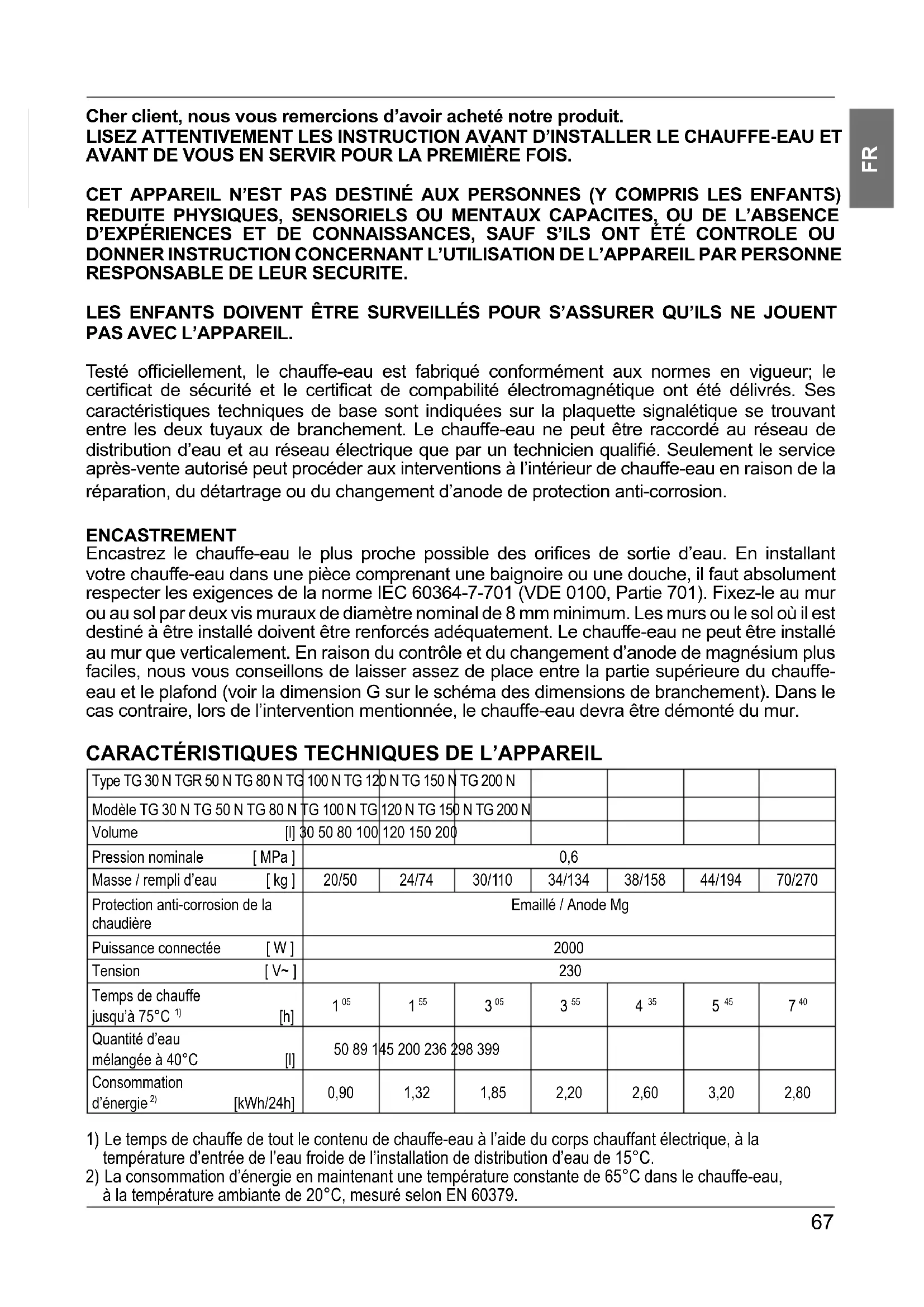

Cher client, nous vous remercions d'avoir acheté notre produit.

LISEZ ATTENTIVEMENT LES INSTRUCTION AVANT D'INSTALLER LE CHAUFFE-EAU ET AVANT DE VOUS EN SERVIR POUR LA PREMIÈRE FOIS.

CET APPAREIL N'EST PAS DESTINÉ AUX PERSONNES (Y COMPRIS LES ENFANTS) REDUITE PHYSIQUES, SENSORIELS OU MENTAUX CAPACITES, OU DE L'ABSENCE D'EXPÉRIENCES ET DE CONNAISSANCES, SAUF S'ILS ONT ÉTÉ CONTROLE OU DONNER INSTRUCTION CONCERNANT L'UTILISATION DE L'APPAREIL PAR PERSONNE RESPONSABLE DE LEUR SECURITE.

LES ENFANTS DOIVENT ÊTRE SURVEILLÉS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.

Testé officiellement, le chauffe-eau est fabriqué conformément aux normes en vigueur; le certificat de sécurité et le certificat de compatibilité électromagnétique ont été délivrés. Ses caractéristiques techniques de base sont indiquées sur la plaquette signalétique se trouvant entre les deux tuyaux de branchement. Le chauffe-eau ne peut être raccordé au réseau de distribution d'eau et au réseau électrique que par un technicien qualifié. Seulement le service après-vente autorisé peut procéder aux interventions à l'intérieur de chauffe-eau en raison de la réparation, du détartrage ou du changement d'anode de protection anti-corrosion.

ENCASTREMENT

Encastrez le chauffe-eau le plus proche possible des orifices de sortie d'eau. En installant votre chauffe-eau dans une pièce comprenant une baignoire ou une douche, il faut absolument respecter les exigences de la norme IEC 60364-7-701 (VDE 0100, Partie 701). Fixez-le au mur ou au sol par deux vis muraux de diamètre nominal de 8 mm minimum. Les murs ou le sol où il est destiné à être installé doivent être renforcés adéquatement. Le chauffe-eau ne peut être installé au mur que verticalement. En raison du contrôle et du changement d'anode de magnésium plus faciles, nous vous conseillons de laisser assez de place entre la partie supérieure du chauffe-eau et le plafond (voir la dimension G sur le schéma des dimensions de branchement). Dans le cas contraire, lors de l'intervention mentionnée, le chauffe-eau devra être démonté du mur.

CARACTÉRISTIQUES TECHNIQUES DE L'APPAREIL

Type TG 30 N TGR 50 N TG 80 N TG	100 N TG 12	20 N TG 150 N	TG 200 N
Modèle TG 30 N TG 50 N TG 80 N	TG 100 N TG	120 N TG 150	N TG 200 N
Volume [l]	30 50 80 100	120 150 200
Pression nominale [MPa]	0,6
Masse / rempli d'eau [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protection anti-corrosion de la chaudière	Emaillé / Anode Mg
Puissance connectée [W]	2000
Tension [V~]	230
Temps de chauffe jusqu'à 75°C ^1) [h]	1^05	1^55	3^05	3^55	4^35	5^45	7^40
Quantité d'eau mélangée à 40°C [l]	50 89 1	45 200 236	298 399
Consommation d'énergie ^2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Le temps de chauffe de tout le contenu de chauffe-eau à l'aide du corps chauffant électrique, à la température d'entrée de l'eau froide de l'installation de distribution d'eau de 15°C.

2) La consommation d'énergie en maintenant une température constante de 65°C dans le chauffe-eau, à la température ambiante de 20°C, mesuré selon EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N	926 71	5 200 - 454 46	260
TG 120 N 10	81 86	5 205 - 454 46	260
TG 150 N 12	96 10	65 220 - 454	461 260
TG 200 N 15	05 10	50 444 800 5	00 507	260

G

300-350 100 100 F

G A C B D G 1/2 300 B C G

Dimensions du chaffe-eau pour le raccordement et le montage [mm]

RACCORDEMENT AU RÉSEAU DE DISTRIBUTION D'EAU

L'arrivée et l'évacuation d'eau sont indiquées sur les tuyaux de chauffe-eau par une marque de couleur. L'arrivée de l'eau froide est marqué par le bleu, tandis que l'évacuation de l'eau chaude est marqué par le rouge.

Le chauffe-eau peut être raccordé au réseau de distribution d'eau de deux manières. Le système de raccordement fermé (à pression) permet de prendre de l'eau aux plusieurs orifices de sortie d'eau, tandis que le système ouvert (à non-pression) ne permet qu'une seule prise d'eau. En fonction du système de raccordement choisi vous devez acheter aussi les batteries mélangeuses correspondantes. Dans le cas du système ouvert (à non-pression), un clapet anti-retour doit être encastré devant le chauffe-eau, celui-ci empêchant l'écoulement de l'eau de la chaudière dans le cas du manque d'eau dans le réseau de distribution d'eau. Ce système de raccordement demande une batterie mélangeuse à écoulements croisés. En raison du chauffage, le volume d'eau dans le chauffe-eau augmente ce qui provoque le dégouttement du bec de la batterie mélangeuse. On ne peut pas empêcher le dégouttement de l'eau en bien serrant la poignée de la batterie mélangeuse, on peut seulement la détériorer.

Dans le cas du système de raccordement fermé (à pression), les batteries mélangeuses manométriques doivent être utilisées aux orifices de sortie d'eau. En raison de la sécurité du fonctionnement, une soupape de sûreté ou un groupe de sûreté doit être impérativement encastré sur le tuyau d'arrivée ce qui empêche la hausse de pression dans la chaudière pour plus de 0,1 Mpa au-dessus de la pression nominale. L'orifice de décharge sur la soupape de sûreté doit obligatoirement avoir la sortie sur la pression atmosphérique.

Lors du chauffage de l'eau dans le chauffe-eau la pression de l'eau dans la chaudière augmente jusqu'à ce que la limite réglée dans la soupape de sûreté ne soit pas atteinte. Le retour de l'eau au réseau de distribution d'eau étant empêché, le dégouttement de l'orifice de décharge de la soupape de sûreté peut se produire. L'eau gouttante peut être emmenée à la décharge à travers la gouttière qu'on installe sous la soupape de sûreté. Le tuyau de décharge installé au-dessous de l'écoulement de la soupape de sûreté doit être installé directement vers le bas et dans une ambiance où il ne gèle pas.

Dans le cas où vous n'avez pas de possibilité, faute d'une mauvaise exécution de l'installation, d'emmener l'eau gouttante de la soupape de sûreté à la décharge, le dégouttement peut être évité par l'encastrement d'un vase d'expansion de volume de 3 l sur le tuyau d'arrivée du chauffe-eau.

Pour assurer le bon fonctionnement de la soupape de sûreté vous devez vous-même effectuer des contrôles périodiques. Lors du contrôle, l'écoulement de la soupape de sûreté et de décharge doit être ouvert en déplaçant la poignée ou bien en dévissant l'écrou de la soupape (en fonction du type de la soupape). L'eau doit s'écouler à travers la buse d'écoulement ce qui prouve le bon fonctionnement de la soupape.


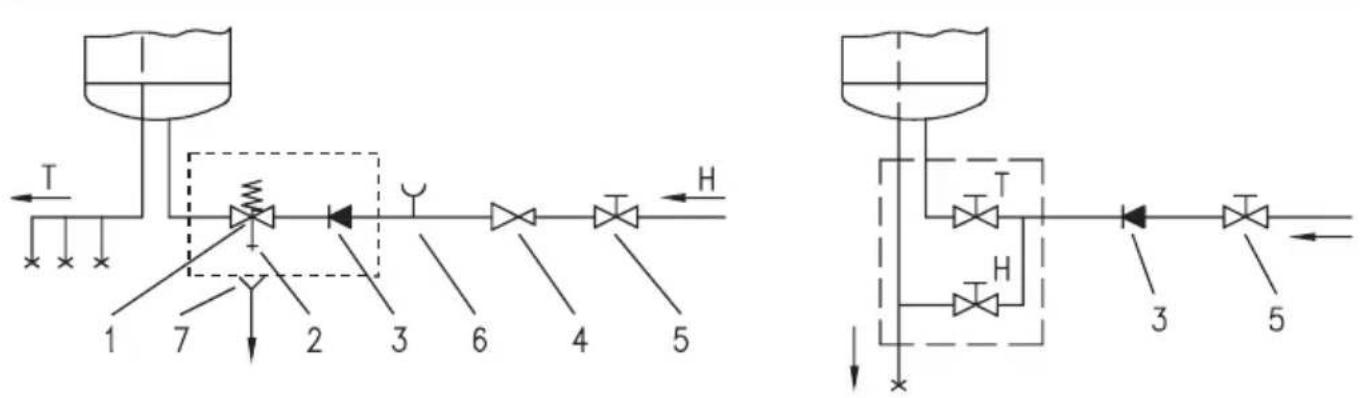

Système fermé (à pression)
Système ouvert (à non-pression)

Légende:

1 - Soupape de sûreté 6 - Élément d'essai
2 - Soupape d'essai 7 - Bec avec le raccord à la
3 - Clapet de non-retour décharge
4 - Détendeur de la pression H - Eau froide
5 - Soupape d'arrêt T - Eau chaude

Une soupape d'arrêt ne doit pas être encastré entre le chauffe-eau et la soupape de sûreté, puisqu'un tel encastrement rendrait impossible le fonctionnement de la soupape de sûreté.

Si la pression dans le réseau est inférieure à 0,5 MPa (5 bar), le chauffe-eau peut être raccordé au réseau de distribution d'eau du secteur sans détendeur. Si la pression dans le réseau dépasse 0,5 MPa (5 bar) deux détendeurs doivent être installés.

Le chauffe-eau doit être impérativement rempli d'eau avant le raccordement au réseau électrique. Lors du premier remplissage ouvrez la poignée pour l'eau chaude sur la batterie mélangeuse. Le chauffe-eau est rempli quand l'eau commence à s'écouler à travers le bec de la batterie mélangeuse.

RACCORDEMENT AU RÉSEAU ÉLECTRIQUE

Avant de brancher le chauffe-eau au réseau électrique, le câble d'alimentation de la section minimale de 1,5 mm ^2 (H05VV-F 3G 1,5 mm ^2 ) doit y être encastré. Lors du montage du câble d'alimentation, les deux fils d'arrivée du voyant doivent être raccordés aussi, dans la boîte de jonction sur le thermostat prévue à cet effet, les fils étant marqués par 1 ou 2 ou bien par A et B dans le cas de la variante alternative du thermostat.

Pour pouvoir procéder à cette opération, le couvercle de protection doit être dévissé du chauffe-eau.

Le raccordement du chauffe-eau au réseau électrique doit être exécuté conformément aux normes pour les installations électriques. Un dispositif permettant de séparer tous les pôles du réseau d'alimentation doit être encastré entre le chauffe-eau et l'installation permanente, conformément aux prescriptions nationales concernant les installations.

Légende:

1 - Thermostat et fusible thermique bipolaire
2 - Corps chauffant
3 - Borne de connexion
4 - Voyant

L - Fil de phase

N - Fil neutre

± - Fil de protection

230V~ 1 3 v> v N L 2 4

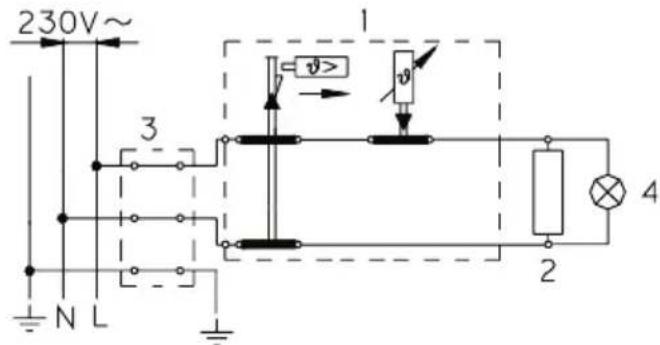

Schéma du couplage électrique

AVERTISSEMENT: Avant toute intervention dans son intérieur, le chauffe-eau doit être impérativement débranché du réseau électrique!

Après le raccordement au réseau électrique et à celui de distribution d'eau le chauffe-eau est prêt à être utilisé.

La température de l'eau dans l'appareil est automatiquement réglée par le thermostat réglé usine. Le réglage peut être changé en tournant le vis de réglage sur le thermostat à l'intérieur du chauffe-eau. Le plage réglable s'étend de 20° à 75°C. Le changement du réglage usine est déconseillé puisque celui-ci vous assure la plus économique consommation d'énergie électrique et le moindre dépôt de tartre.

Le voyant indique le fonctionnement du chauffe-eau électrique. L'enveloppe de chauffe-eau est équipée d'un thermomètre bimétal; celui-ci s'écarte vers la droite dans le sens des aiguilles d'une montre, lorsque l'eau chaude est présente dans le chauffe-eau.

Débranchez le chauffe-eau du réseau électrique si vous n'avez pas l'intention de l'utiliser pendant une plus longue période. S'il existe le risque que l'eau dans le chauffe-eau gèle, il faut le vider. L'eau du chauffe-eau est évuacuée à travers le tube d'affluence de celui-ci. A cette fin, il est conseillé d'installer un raccord (un T élément) ou une soupape d'échappement entre la soupape de sûreté et le tube d'affluence. De même, le chauffe-eau peut être vidé directement à travers la soupape de sûreté en plaçant le levier ou bien la chape tournante de la soupape à la même position que lors du test de fonctionnement. Avant le vidange, il faut débrancher le chauffe-eau du réseau électrique; puis il faut ouvrir la poignée pour l'eau chaude sur la batterie mélangeuse. Après le vidange à travers le tuyau de d'affluence dans le chauffe-eau, il y reste une petite quantité d'eau qui s'écoule à travers l'orifice de bride de chauffage lors de l'enlèvement de celle-ci.

L'extérieur du chauffe-eau doit être nettoyé à l'aide de la solution douce d'un détergent. N'utilisez pas de solvants ou de moyens de nettoyage abrasifs.

Les contrôles de service réguliers assureront le bon fonctionnement et une longue durée de vie du chauffe-eau. La garantie anti-corrosion de la chaudière n'est valable que si vous avez procédé aux contrôles réguliers préscrits de l'usure de l'anode de protection. La période entre deux contrôles ne doit pas dépasser 36 mois. Les contrôles doivent être exécutés par un technicien autorisé qui note le contrôle sur la feuille de garantie du produit. Lors du contrôle, il vérifie l'usure de l'anode de protection anti-corrosion et, au besoin, il enlève le tartre qui s'accumule à l'intérieur du chauffe-eau en fonction de la qualité, quantité et température de l'eau consommée. Après le contrôle du chauffe-eau, le service après-vente vous recommandera la date du contrôle suivant en tennant compte de l'état constaté.

Nous vous prions de ne pas réparer vous-même les pannes éventuelles sur le chauffe-eau; appelez le service après-vente le plus proche de chez vous.
