Вид на производ	Акумулационен електричен бојлер
Марка	Gorenje
Модел	TG80NC6
Капацитет	80 литри
Номинален притисок	0,6 MPa (6 bar)
Тежина празен	30 kg
Тежина полн (со вода)	110 kg
Електрична моќност	2000 W
Напон на напојување	230 V ~
Време за загревање до 75 °C (ладна вода на 15 °C)	3 ч 05 мин
Потрошувачка на енергија (одржување на 65 °C)	1,85 kWh/24 h
Количина на измешана вода на 40 °C	145 литри
Антикорозивна заштита	Емајлиран резервоар + магнезиумска анода
Воден приклучок	Навој G 1/2" (син ладен влез, црвен топол излез)
Димензии (A x B x C)	766 x 565 x 190 mm
Минимално растојание од таван (G)	180 mm (за одржување)
Опсег на прилагодување температура	20 °C до 75 °C
Тип на инсталација	Вертикална ѕидна
Безбедносни уреди	Сигурносен вентил, термостат, биполарен термички осигурувач, неповратен вентил
Индикатор за работа	Светлечки индикатор и биметален термометар
Одржување	Отстранување на каменец и проверка на анодата на секои 36 месеци (од овластен техничар)
Препорачан пресек на кабел	1,5 mm² (H05VV-F 3G 1,5 mm²)
Почитувани стандарди	IEC 60364-7-701, EN 60379

Често поставувани прашања - TG80NC6 GORENJE

Како да се инсталира бојлерот TG80NC6?

Инсталацијата мора да ја изврши квалификуван техничар. Бојлерот се прицврстува на ѕидот вертикално со завртки со дијаметар од најмалку 8 mm. Почитувајте ги минималните растојанија од таванот (димензија G = 180 mm) за да се олесни одржувањето. Електричното и водоводното поврзување мора да ги следат важечките стандарди.

Како да го наполните бојлерот за прв пат?

Пред да го приклучите апаратот, отворете ја славината за топла вода на мешалката. Бојлерот е полн кога водата тече непрекинато од изливот. Проверете дали нема протекување пред да го вклучите напојувањето.

Кој е максималниот воден притисок што се поднесува?

Номиналниот притисок е 0,6 MPa (6 bar). Ако притисокот на мрежата надминува 0,5 MPa, инсталирајте редуктор. Сигурносниот вентил мора да ја испушти секоја надпритисок над 0,7 MPa.

Како да се прилагоди температурата на водата?

Температурата е фабрички поставена на околу 75 °C. За да ја промените, отворете го капакот и завртете го завртувањето за подесување на термостатот (опсег: 20 до 75 °C). Премногу ниско подесување го поттикнува талогот; 75 °C се препорачува за оптимална потрошувачка.

Што да се прави ако сигурносниот вентил капе?

Благо капење е нормално при загревање (ширење). Ако капењето е прекумерно, проверете дали притисокот на мрежата не надминува 0,5 MPa. Инсталирајте експанзионен сад од 3 литри на водоводот за ладна вода за да го намалите феноменот. Никогаш не го затегнувајте вентилот.

Како да се изврши одржување на магнезиумската анода?

Состојбата на анодата треба да се проверува на секои 36 месеци од овластен техничар. Ако е премногу истрошена, заменете ја за да се обезбеди антикорозивна заштита на резервоарот. Редовната проверка е задолжителна за одржување на гаранцијата.

Може ли да го користам бојлерот без вода?

Не, бојлерот секогаш мора да биде наполнет со вода пред да се вклучи напојувањето. Вклучување на суво би го оштетило неповратно грејачот и термостатот.

Како да се испразни бојлерот во случај на ризик од мраз?

Исклучете го напојувањето, отворете славина за топла вода, потоа повлечете го лостот на сигурносниот вентил или отворете го вентилот за испуштање (ако е инсталиран). Водата ќе истече низ цевката за довод. Може да остане мала количина вода на дното.

Колкава е дневната потрошувачка на електрична енергија?

Потрошувачката на енергија за одржување на водата на 65 °C во просторија од 20 °C изнесува 1,85 kWh/24h (според EN 60379). Целосното време на загревање (од 15 до 75 °C) е околу 3 ч 05 за овој модел.

Што да се прави во случај на дефект?

Не обидувајте се сами да го поправите. Исклучете го апаратот и контактирајте ја најблиската овластена сервисна служба на Gorenje. Само овластен техничар може да интервенира внатре (грејач, термостат, анода).

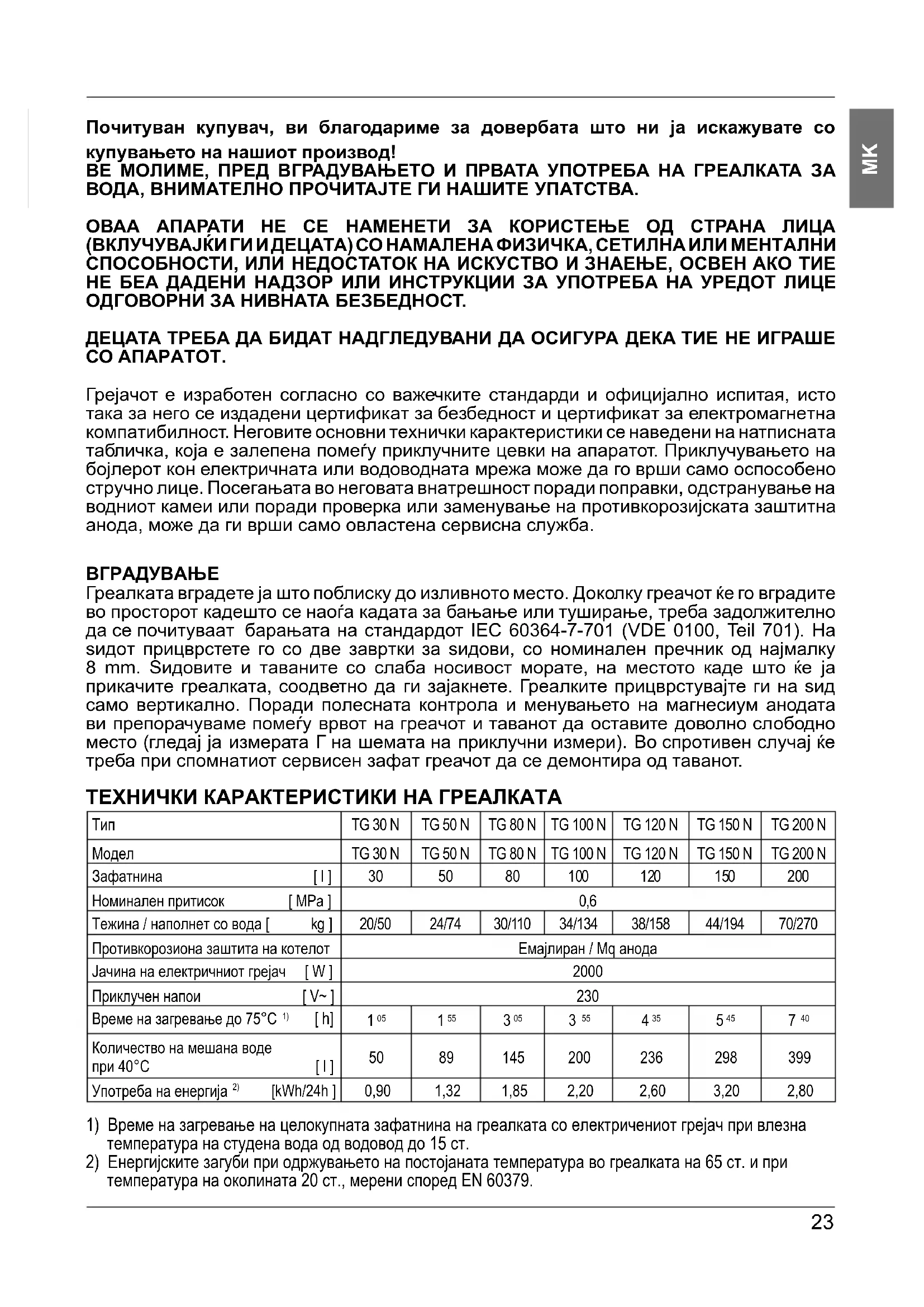

КОРИСНИЧКИ ПРИРАЧНИК TG80NC6 GORENJE

Почитуван купувачу, ви благодариме за довербата што ни ја искажувате со купувањето на нашиот производ!

ВЕ МОЛИМЕ, ПРЕД ВГРАДУВАЊЕТО И ПРВАТА УПОТРЕБА НА ГРЕАЛКАТА ЗА ВОДА, ВНИМАТЕЛНО ПРОЧИТАЈТЕ ГИ НАШИТЕ УПАТСТВА.

Грејачот е изработен согласно со важечките стандарди и официјално испитан, исто така за него се издадени цертификат за безбедност и цертификат за електромагнетна компатибилност. Неговите основни технички карактеристики се наведени на натписната табличка, која е залепена помеѓу приклучните цевки на апаратот. Приклучувањето на бојлерот кон електричната или водоводната мрежа може да го врши само оспособено стручно лице. Посегањата во неговата внатрешност поради поправки, одстранување на водниот камен или поради проверка или заменување на противкорозијската заштитна анода, може да ги врши само овластена сервисна служба.

ВГРАДУВАЊЕ

Греалката вградете ја што поблиску до изливното место. Доколку греачот ќе го вградите во просторот каде што се наоѓа кадата за бањање или туширање, треба задолжително да се почитуваат барањата на стандардот IEC 60364-7-701 (VDE 0100, Teil 701). На ѕидот прицврстете го со две завртки за ѕидови, со номинален пречник од најмалку 8 mm. Ѕидовите и таваните со слаба носивост морате, на местото каде што ќе ја прикачите греалката, соодветно да ги зајакнете. Греалките прицврстувајте ги на ѕид само вертикално. Поради полесната контрола и менувањето на магнезиум анодата ви препорачуваме помеѓу врвот на греачот и таванот да оставите доволно слободно место (гледај ја изместената Г на шемата на приклучни измери). Во спротивен случај ќе треба при спомнатиот сервисен зафат греачот да се демонтира од таванот.

1) Време на загревање на целокупната зафатнина на греалката со електричниот грејач при влезна температура на студена вода од водовод до 15 °C. 2) Енергиските загуби при одржувањето на постојаната температура во греалката на 65 °C и при температура на околината 20 °C, мерени според EN 60379.

	A	B	C	D		E	F
TG 30 N	459	275	173	-	454	461	80
TG 50 N	561	365	185	-	454	461	130
TG 80 N	766	565	190	-	454	461	180
TG 100 N	926	715	200	-	454	461	260
TG 120 N	1081	865	205	-	454	461	260
TG 150 N	1296	1065	220	-	454	461	260
TG 200 N	1505	1050	444	800	500	507	260

G

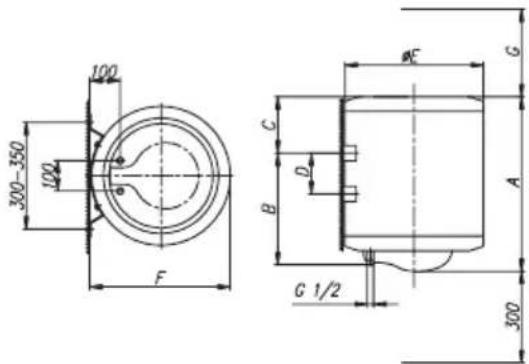

Приклучни и монтажни димензии на греалката [mm]

ПРИКЛУЧУВАЊЕ НА ВОДОВОДНА МРЕЖА

Доведувањето и одведувањето на водата се означени со боја. Доведувањето на ладна вода е означено со модра боја, а одведувањето на топлата вода со црвена боја.

Бојлерот можете да го приклучите кон водоводната мрежа на два начина. Затворениот систем на приклучување (под притисок) ви овозможува одзем на вода на повеќе места. Отворениот систем на приклучување (проточен) ви дозволува само едно одземно место. Избраната изведба на приклучувањето бара вградување на соодветна батерија за мешање. Отворениот (проточен) систем на приклучување бара вградување на проточна мешална батерија. Задолжително е вградувањето на неповратен вентил, кој го спречува празнењето на котелот назад во водоводната мрежа, во случај на редукција на вода. Поради ширењето на водата при греењето се зголемува волуменот, што предизвикува појава на капки вода на одливната цевка на мешалната батерија. Јакото затегнување на вентилот на мешалната батерија нема да ја спречи појавата на капки вода, но може да предизвика расипување на мешалната батерија.

Затворениот систем на приклучување, на одземните места бара вградување на мешална батерија за работа под притисок. На доводната цевка поради безбедност на работењето задолжително треба да се вгради сигурносен вентил или сигурносна група, која спречува повишување на притисокот во котелот за повеќе од 0,1 MPa над номиналниот. Одводниот отвор на безбедносниот вентил треба задолжително да има излез за атмосферскиот притисок.

Поради ширењето на водата при греењето, во котелот се зголемува притисокот до онаа граница која ја дозволува сигурносниот вентил. Бидејќи враќањето на водата назад во водоводната мрежа е спречено, може да дојде до појава на капки на вода од одводниот отвор на сигурносниот вентил. Капките вода можете да ги одведете во одводот со помош на посебна инка која ќе ја наместите под сигурносниот вентил. Одводната цевка наместена под испустот на сигурносниот вентил мора да биде наместена во насока право надолу и во место каде што не замрзува. Во случај ако поради несоодветно изведената инсталација немате можност водата што капи од повратниот безбедносен вентил да ја спроведете во одводот, капењето можете да го избегнете ако кај доводната цевка на грејачот вградите експанзионен сад со волумен од 3 л.

За правилно работење на безбедносниот вентил треба самите периодично да вршите контроли. При проверката треба со поместување на рачката или со одвртување на матицата на вентилот (зависно од видот на вентилот) да го отворите истекувањето од повратниот безбедносен вентил. При тоа, низ млазницата на вентилот за истекување треба да протече вода, што е знак дека вентилот е беспрекорен.

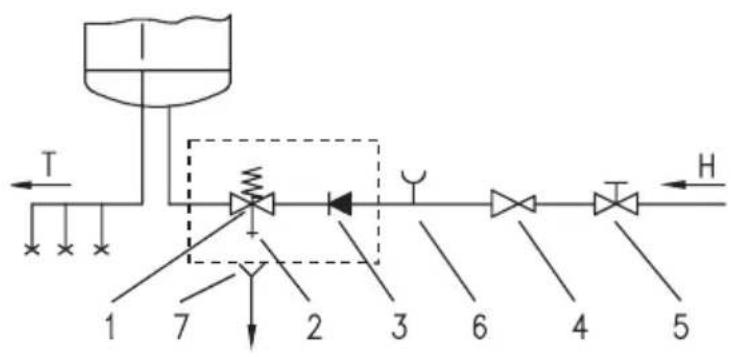

Затворен систем (со притисок)

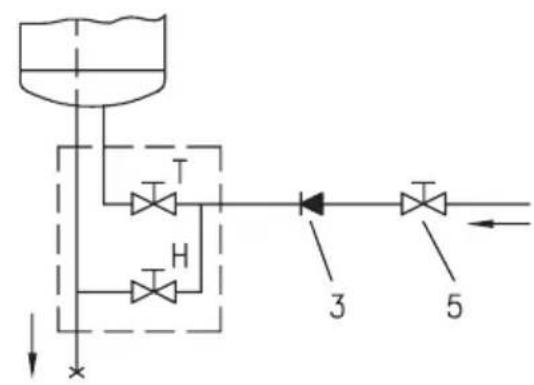

Отворен систем (прелевен)

Легенда:

1 - Сигурносен вентил 2 - Пробен вентил 3 - Неповратен вентил 4 - Редуционен вентил за притисок 5 - Затворен вентил

6 - Пробна наставка 7 - Одливник со приклучок на одвод Н - Ладна вода T - Топла вода

Помеѓу греалката и повратниот сигурносен вентил не смеете да вградите затворен вентил бидејќи со тоа ќе го оневозможите делувањето на повратниот сигурносен вентил.

Греалката можете да ја приклучите на водоводна мрежа без редукционен вентил ако притисокот во мрежата е понизок од 0,5 MPa (5 бара). Ако притисокот е поголем од 0,5 MPa (5 бара), задолжително треба да се вгради редукционен вентил.

Пред приклучувањето на електрична мрежа, греалката мора најпрвин да ја наполните со вода. При првото полнење, отворете ја рачката за топла вода на батеријата за мешање.

Греалката е наполнета кога водата протекува низ изливната цевка на мешалната батерија.

ПРИКЛУЧУВАЊЕ НА ЕЛЕКТРИЧНА МРЕЖА

Пред приклучувањето во електрична мрежа, треба во греачот да се вгради врвка за приклучување, со минимален пресек од 1,5 мм² (H05VV-F 3G 1,5 мм²). Затоа мора да го извадите пластичниот заштитен капак.

Приклучувањето на греалката на електрична мрежа мора да се изведува согласно со стандардите за електрични инсталации. Помеѓу греачот на водата и трајната инсталација треба да биде вградена справа за одделување на сите полови на мрежата за напојување, во согласност со националните прописи за инсталирање.

Легенда:

1 - Термостат и двополен топлотен осигурувач

2 - Грејач

3 - Приклучна спојка

4 - Контролна ламбичка

L - Фазен спроводник

N - Неутрален спроводник

½ - Заштитен спроводник

Шема на електрично поврзување

ПРЕДУПРЕДУВАЊЕ: пред секое посегање во нејзината внатрешност морате греалката обврзно да ја исклучите од електричната мрежа.

УПОТРЕБА И ОДРЖУВАЊЕ

По вклучувањето на водоводната и електричната мрежа, греалката е подготвена за употреба. Температурата на водата во апаратот ја одредува фабрички регулираниот термостат.

Вртејќи ја завртката на термостатот во внатрешноста на греалката можете да ја променувате регулацијата, која овозможува температура на водата помеѓу 20 и 75 степени. Не ви препорачуваме да ја менувате фабрички одредената регулација. Таквата регулација е најштедлива бидејќи овозможува најекономична употреба на електрична енергија и најмало создавање на варовник.

Делувањето на електричната греалка го покажува контролната ламбичка. На обемот греачот има биметален термометар што се поместува во насока на движењето на стрелката на часовникот (во десно), доколку во греачот е присутна топлата вода.

Ако греалката не ја употребувате подолго време, исклучете ја од електричната мрежа. Ако постои опасност од замрзнување тогаш морате да ја испразните нејзината содржина. Водата од греачот се празни низ доводната цевка на греачот. За таа намена препорачливо е при вградувањето помеѓу безбедносниот вентил и доводната цевка на греачот да се намести посебен фитинг (Т-парче) или вентил за пуштање. Греачот можете да го испразните и непосредно низ безбедносниот вентил со поместување на рачката, односно вртливата мала капа на вентилот во положба како при проверувањето на работењето. Пред испразнувањето треба греачот да се исклучи од електричната мрежа и потоа да се отвори рачката за топла вода на приклучената батерија за мешање. После празнењето на водата низ доводната цевка во греачот останува помало количество на вода што истекува при потргнувањето на прирабницата за греење низ отворот на прирабницата за греење.

Надворешноста на бојлерот чистете ја со благ раствор на прашок за перење. Не употребувајте разредувачи или груби средства за чистење.

Со редовни сервисни прегледи можете да осигурате долг животен век на бојлерот и совршено работење. Гаранцијата против прогување на котелот е важечка само доколку сте ги изведувале пропишаните редовни прегледи за потрошеноста на заштитните аноди. Периодот помеѓу два редовни прегледи не смее да биде подолго од 36 месеци. Прегледите мора да ги изведе овластен сервисер, којшто секој преглед ќе ви го забележи во гаранцискиот лист на производот. Потребно е да се провери истрошеноста на противкорозивната заштитна анода и по потреба да се очисти водниот камен кој се собира во внатрешноста на бојлерот. Истовремено сервисната служба, според согледаната состојба, ќе ви го препорача датумот за следната контрола.

Ве молиме, евентуалните оштетувања на греалката да не ги поправате сами туку за тоа да го повикате најблискиот овластен сервис.
