Тип продукта	Электрический накопительный водонагреватель
Бренд	Gorenje
Модель	TG80NC6
Объем	80 литров
Номинальное давление	0,6 МПа (6 бар)
Вес без воды	30 кг
Вес с водой (полный)	110 кг
Электрическая мощность	2000 Вт
Напряжение питания	230 В ~
Время нагрева до 75 °C (холодная вода 15 °C)	3 ч 05 мин
Энергопотребление (поддержание 65 °C)	1,85 кВт·ч/24 ч
Количество смешанной воды при 40 °C	145 литров
Антикоррозийная защита	Эмалированный бак + магниевый анод
Подключение воды	Резьба G 1/2" (подвод холодной синий, отвод горячей красный)
Размеры (A x B x C)	766 x 565 x 190 мм
Минимальное расстояние до потолка (G)	180 мм (для обслуживания)
Диапазон регулировки температуры	от 20 °C до 75 °C
Тип установки	Настенный вертикальный
Устройства безопасности	Предохранительный клапан, термостат, биполярный термопредохранитель, обратный клапан
Индикатор работы	Световой индикатор и биметаллический термометр
Обслуживание	Удаление накипи и проверка анода каждые 36 месяцев (уполномоченным техником)
Рекомендуемое сечение кабеля	1,5 мм² (H05VV-F 3G 1,5 мм²)
Соответствие стандартам	IEC 60364-7-701, EN 60379

Часто задаваемые вопросы - TG80NC6 GORENJE

Как установить водонагреватель TG80NC6?

Установка должна производиться квалифицированным техником. Водонагреватель крепится к стене вертикально винтами диаметром не менее 8 мм. Соблюдайте минимальные расстояния до потолка (размер G = 180 мм) для удобства обслуживания. Электрическое и гидравлическое подключение должно соответствовать действующим нормам.

Как впервые заполнить водонагреватель?

Перед подключением прибора откройте кран горячей воды на смесителе. Водонагреватель заполнен, когда вода начинает равномерно вытекать из излива. Проверьте отсутствие утечек перед подачей напряжения.

Какое максимальное давление воды допускается?

Номинальное давление составляет 0,6 МПа (6 бар). Если давление в сети превышает 0,5 МПа, установите редуктор давления. Предохранительный клапан должен сбрасывать любое избыточное давление выше 0,7 МПа.

Как отрегулировать температуру воды?

Температура установлена на заводе около 75 °C. Для изменения откройте крышку и поверните регулировочный винт на термостате (диапазон: от 20 до 75 °C). Слишком низкая настройка способствует образованию накипи; 75 °C рекомендуется для оптимального потребления.

Что делать, если предохранительный клапан капает?

Небольшое капание нормально при нагреве (расширение). Если капание чрезмерное, проверьте, чтобы давление в сети не превышало 0,5 МПа. Установите расширительный бак объемом 3 литра на подводе холодной воды для уменьшения явления. Никогда не затягивайте клапан.

Как проводить обслуживание магниевого анода?

Состояние анода должно проверяться каждые 36 месяцев уполномоченным техником. Если он сильно изношен, замените его для обеспечения антикоррозийной защиты бака. Регулярная проверка обязательна для сохранения гарантии.

Можно ли использовать водонагреватель без воды?

Нет, водонагреватель всегда должен быть заполнен водой перед подачей напряжения. Включение без воды необратимо повредит ТЭН и термостат.

Как слить воду из водонагревателя при риске замерзания?

Отключите питание, откройте кран горячей воды, затем нажмите рычаг предохранительного клапана или откройте сливной клапан (если установлен). Вода вытечет через подводящую трубку. Небольшое количество воды может остаться на дне.

Каково ежедневное потребление электроэнергии?

Энергопотребление для поддержания воды при 65 °C в помещении с температурой 20 °C составляет 1,85 кВт·ч/24 ч (согласно EN 60379). Полное время нагрева (с 15 до 75 °C) составляет примерно 3 ч 05 для этой модели.

Что делать в случае неисправности?

Не пытайтесь ремонтировать самостоятельно. Отключите прибор и обратитесь в ближайший авторизованный сервисный центр Gorenje. Только уполномоченный техник может вмешиваться внутрь (ТЭН, термостат, анод).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TG80NC6 GORENJE

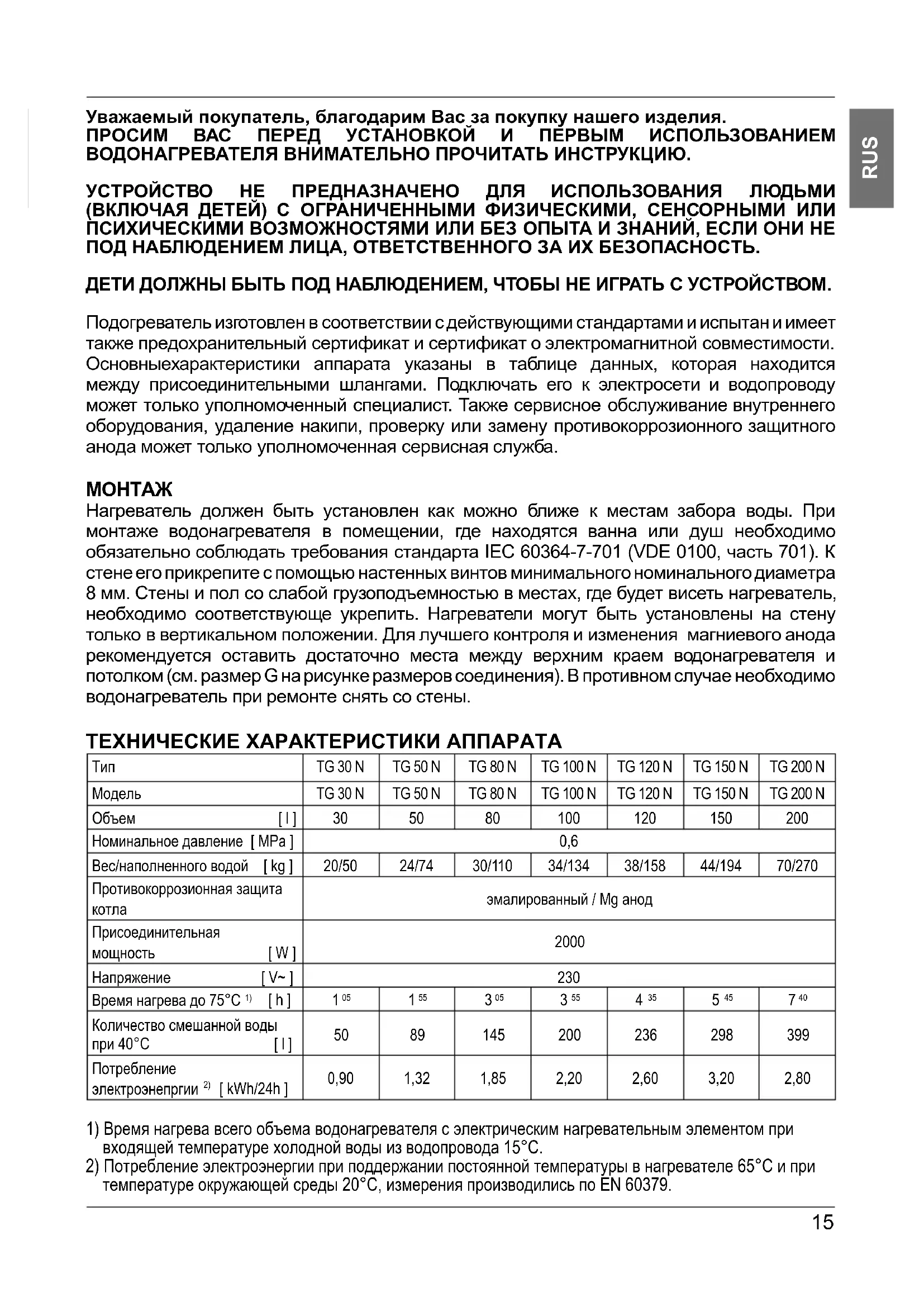

Уважаемый покупатель, благодарим Вас за покупку нашего изделия. ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.

УСТРОЙСТВО НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ЛЮДЬМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ ПСИХИЧЕСКИМИ ВОЗМОЖНОСТЯМИ ИЛИ БЕЗ ОПЫТА И ЗНАНИЙ, ЕСЛИ ОНИ НЕ ПОД НАБЛЮДЕНИЕМ ЛИЦА, ОТВЕТСТВЕННОГО ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ БЫТЬ ПОД НАБЛЮДЕНИЕМ, ЧТОБЫ НЕ ИГРАТЬ С УСТРОЙСТВОМ.

Подогреватель изготовлен в соответствии с действующими стандартами и испытан и имеет также предохранительный сертификат и сертификат о электромагнитной совместимости. Основные характеристики аппарата указаны в таблице данных, которая находится между присоединительными шлангами. Подключать его к электросети и водопроводу может только уполномоченный специалист. Также сервисное обслуживание внутреннего оборудования, удаление накипи, проверку или замену противокоррозионного защитного анода может только уполномоченная сервисная служба.

МОНТАЖ

Нагреватель должен быть установлен как можно ближе к местам забора воды. При монтаже водонагревателя в помещении, где находятся ванна или душ, необходимо обязательно соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). К стене его прикрепите с помощью настенных винтов минимального номинального диаметра 8 мм. Стены и пол со слабой грузоподъемностью в местах, где будет висеть нагреватель, необходимо соответствующие укрепить. Нагреватели могут быть установлены на стену только в вертикальном положении. Для лучшего контроля и изменения магниевого анода рекомендуется оставить достаточно места между верхним краем водонагревателя и потолком (см. размер G на рисунке размеров соединения). В противном случае необходимо водонагреватель при ремонте снять со стены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА

Тип	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Модель	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Объем [I]	30	50	80	100	120	150	200
Номинальное давление [MPa]	0,6
Вес/наполненного водой [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Противокоррозионная защита котла	эмалированный / Mg анод
Присоединительная мощность [W]	2000
Напряжение [V~]	230
Время нагрева до 75°C 1) [h]	1 05	1 55	3 05	3 55	4 35	5 45	7 40
Количество смешанной воды при 40°C [I]	50	89	145	200	236	298	399
Потребление электроэнепргии 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Время нагрева всего объема водонагревателя с электрическим нагревательным элементом при входящей температуре холодной воды из водопровода 15°C.

2) Потребление электроэнергии при поддержании постоянной температуры в нагревателе 65°C и при температуре окружающей среды 20°C, измерения производились по EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 507	260

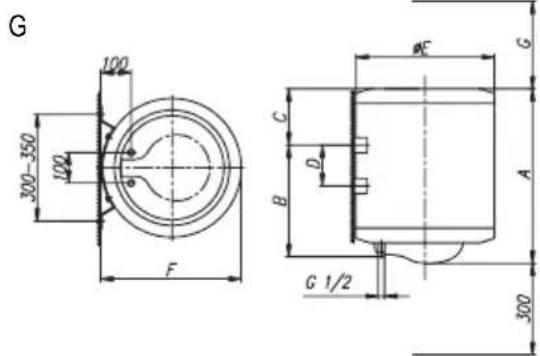

Присоединительные и монтажные размеры нагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Подвод или отвод воды обозначены разным цветом. Синий - холодная вода, красный - горячая. Нагреватель может подключаться к водопроводу двумя способами. Закрытая накопительная система подключения обеспечивает забор воды в нескольких местах, а открытая проточная система - только в одном месте. Вам необходим соответствующий смеситель в зависимости от выбранной системы подключения.

В открытой проточной системе необходимо перед нагревателем установить обратный клапан, который предотвратит утечку воды из котла в случае, если в водопроводе не будет воды. При такой системе подключения необходимо использовать проточный смеситель. В нагревателе увеличивается объем воды из-за нагревания, что вызывает утечку воды из трубы смесителя. Вы не должны пытаться перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет повреждение смесителя.

В закрытой накопительной системе подключения в местах забора воды необходимо использовать накопительные смесители. На подводящую трубу из соображений безопасности необходимо обязательно встроить предохранительный клапан или предохранительную группу, предотвращающую повышение давления более чем на 0,1 МПа от номинального. Выпускное отверстие предохранительного клапана должно быть соединено с атмосферой.

При нагревании давление воды в котле повышается до уровня, установленного предохранительным клапаном. Так как возврат воды в водопровод невозможен, вода может капать из выпускного отверстия предохранительного клапана. Эту воду можно направить в сток с помощью специальной насадки, которую нужно установить под предохранительным клапаном. Выпускная труба, расположенная под выпуском предохранительного клапана, должна быть направлена вертикально вниз и находиться в незамерзающей среде.

Если из-за неправильного монтажа невозможно отвести капающую воду из предохранительного клапана в сток, можно избежать капания, установив расширительный бак объемом 3 л на впускной трубе водонагревателя.

Для правильной работы предохранительного клапана необходимо периодически проводить проверки. При проверке следует перемещением ручки или отвинчиванием гайки клапана (в зависимости от типа клапана) открыть выпуск воды из предохранительного клапана. Через выпускное отверстие должна потечь вода, что означает, что клапан работает исправно.

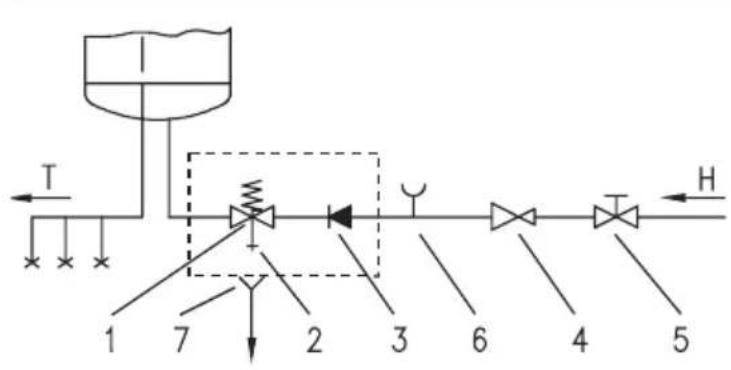

Закрытая (накопительная) система

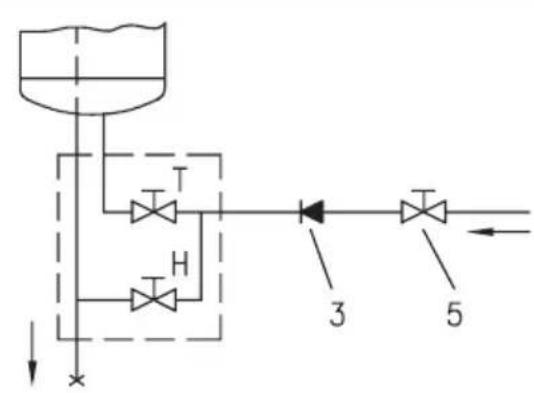

Открытая (проточная) система

Легенда:

1 - Предохранительный клапан 2 - Испытательный клапан 3 - Обратный клапан 4 - Редукционный клапан давления 5 - Запорный клапан

6 - Испытательная насадка 7 - Воронка с подключением к стоку

Н - Холодная вода

Т - Горячая вода

Нельзя устанавливать запорный клапан между нагревателем и предохранительным клапаном, так как это сделает невозможной работу предохранительного клапана.

Нагреватель может подключаться к водопроводной сети в доме без редукционного клапана, если давление в ней ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), необходимо обязательно установить редукционный клапан.

Перед подключением к электросети необходимо обязательно наполнить нагреватель водой. При первом наполнении откройте кран горячей воды на смесителе. Нагреватель наполнен, когда вода начнет течь из крана смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением к электросети необходимо поместить в водонагреватель соединительный шнур минимальным сечением 1,5 мм² (H05VV-F 3G 1,5 мм²) и отвинтить защитную крышку.

Подключение нагревателя к электросети должно осуществляться в соответствии со стандартами для электросетей. Между водонагревателем и проводкой должна быть встроена установка, обеспечивающая отключение всех полюсов от сети питания в соответствии с национальными правилами.

Легенда:

1 - Термостат и двухполюсной тепловой предохранитель 2 - Нагреватель 3 - Присоединительная скоба 4 - Контрольная лампочка

L - Фазовый проводник N - Нейтральный проводник ± - Защитный проводник

Электросхема

ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен от электросети!

ИСПОЛЬЗОВАНИЕ И УХОД

Водонагревателем можно пользоваться после подключения к водопроводу и электросети. Температуру воды в аппарате самостоятельно поддерживает термостат, отрегулированный заводским способом. Вы можете изменить установку, вращая установочный винт термостата внутри нагревателя. Вы можете установить желаемую температуру от 20°C до 75°C. Не рекомендуем Вам изменять заводскую установку, поскольку она обеспечивает Вам наиболее экономичное потребление электроэнергии и минимальное образование известкового налета. Индикатором работы электрического нагревателя является контрольная лампочка. Водонагреватель имеет биметаллический термометр, который отклоняется вправо в направлении часовой стрелки в том случае, когда в водонагревателе находится горячая вода. Если Вы долгое время не собираетесь пользоваться водонагревателем, отключите его из электросети, а также необходимо слить из него воду во избежание замерзания. Вода вытекает из водонагревателя через впускную трубу водонагревателя. Поэтому рекомендуется поместить при монтаже между предохранительным клапаном и впускной трубой водонагревателя особый тройник или выпускной клапан. Водонагреватель можно опорожнить также непосредственно через предохранительный клапан поворотом ручки или вращающейся головки клапана в такое положение, какое необходимо при контроле работы. Перед опорожнением необходимо водонагреватель отключить от электросети и затем открыть ручку горячей воды на смесительном кране. После выпуска воды через впускную трубу останется в водонагревателе небольшое количество воды, которая вытечет после устранения нагревательного фланца через отверстие нагревательного фланца.

Внешние части водонагревателя чистите слабым раствором стирального средства. Не используйте растворителей и агрессивных чистящих средств.

Рекомендуем Вам проводить регулярный осмотр водонагревателя, так Вы обеспечите его безупречную работу и долгий срок службы. Первый осмотр необходимо произвести приблизительно через два года после начала работы. Выполнять его должен уполномоченный специалист, который проверяет состояние противокоррозионного защитного анода, и по необходимости очищает известковый налет, накапливающийся на внутренних поверхностях водонагревателя в зависимости от качества, количества и температуры использованной воды. В соответствии с состоянием Вашего водонагревателя сервисная служба после осмотра даст Вам рекомендацию о времени следующего осмотра. Состояние противокоррозионного защитного анода проверяется визуально. Замена анода необходима, если при осмотре будет обнаружено, что диаметр анода сильно уменьшился или он весь использован до стального ядра. Вы сможете получить гарантийное обслуживание только в случае, если Вы будете регулярно проверять защитный анод.

Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, а обращаться в сервисную службу.

Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, или с недостатком опыта и знаний, если только они не находятся под надзором или не получили инструкции по использованию прибора от лица, ответственного за их безопасность.

Дети должны находиться под надзором, чтобы обеспечить, что они не играют с прибором.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАГРЕВАТЕЛЯ

Тип	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Модел	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Зафатнина [I]	30	50	80	100	120	150	200
Номинален притисок [MPa]	0,6
Тежина / наполнет со вода [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Противкорозиона заштита на котелот	Емајлиран / Мq анода
Јачина на електричниот грејач [W]	2000
Приклучен напои [V~]	230
Време на загревање до 75°C 1) [h]	1 05	1 55	3 05	3 55	4 35	5 45	7 40
Количество на мешана воде при 40°C [I]	50	89	145	200	236	298	399
Употреба на енергија 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

ПОЖАЛУЙСТА, ПЕРЕД УСТАНОВКОЙ И ИСПОЛЬЗОВАНИЕМ БОЙЛЕРА ВНИМАТЕЛЬНО ПРОЧТИТЕ ИНСТРУКЦИЮ

ЭТОТ ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ЛИЦАМИ

(ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ УМСТВЕННЫМИ ВОЗМОЖНОСТЯМИ, ИЛИ С ОТСУТСТВИЕМ ОПЫТА И ЗНАНИЙ, ЕСЛИ ТОЛЬКО ОНИ НЕ НАХОДЯТСЯ ПОД НАДЗОРОМ ИЛИ НЕ ПОЛУЧИЛИ УКАЗАНИЯ ПО ИСПОЛЬЗОВАНИЮ ПРИБОРА ОТ ЛИЦА, ОТВЕТСТВЕННОГО ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД НАДЗОРОМ, ЧТОБЫ ГАРАНТИРОВАТЬ, ЧТО ОНИ НЕ ИГРАЮТ С ПРИБОРОМ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА

Вид TG 30 N TG 50 N TG 80 N TG	100 N TG 120 N TG 150 N TG 200 N
Модел TG 30 N TG 50 N TG 80 N	N TG 100 N TG 120 N TG 150 N TG 200 N
Обем [I]	30	50	80	100	120	150	200
Налягане [MPa]	0,6
Маса / напълнен с вода [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Антикорозионен зашитен котел	Емайлиран / Mg катод
Мощност при включване [W]	2000
Напрежение [V~]	230
Време на загряване до 75°C 1) [h]	105	155	305	355	435	545	740
Количество смесена вода при 40°C [I]	50	89	145	200	236	298	399
Потребление на електричество 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

закрытый способ (под давлением)

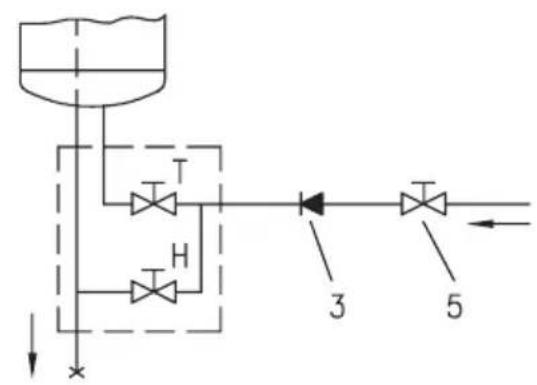

открытый способ (без давления)

Легенда:

ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ

Устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, психическими или умственными способностями или без опыта и знаний, если только они не находятся под надзором или не ознакомлены с устройством лицом, ответственным за их безопасность.

ДЕТИ ДОЛЖНЫ НАХОДИТЬСЯ ПОД ПРИСМОТРОМ, ЧТОБЫ ОНИ НЕ ИГРАЛИ С УСТРОЙСТВОМ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БОЙЛЕРА
