NAUDOJIMO INSTRUKCIJA TG80NC6 GORENJE

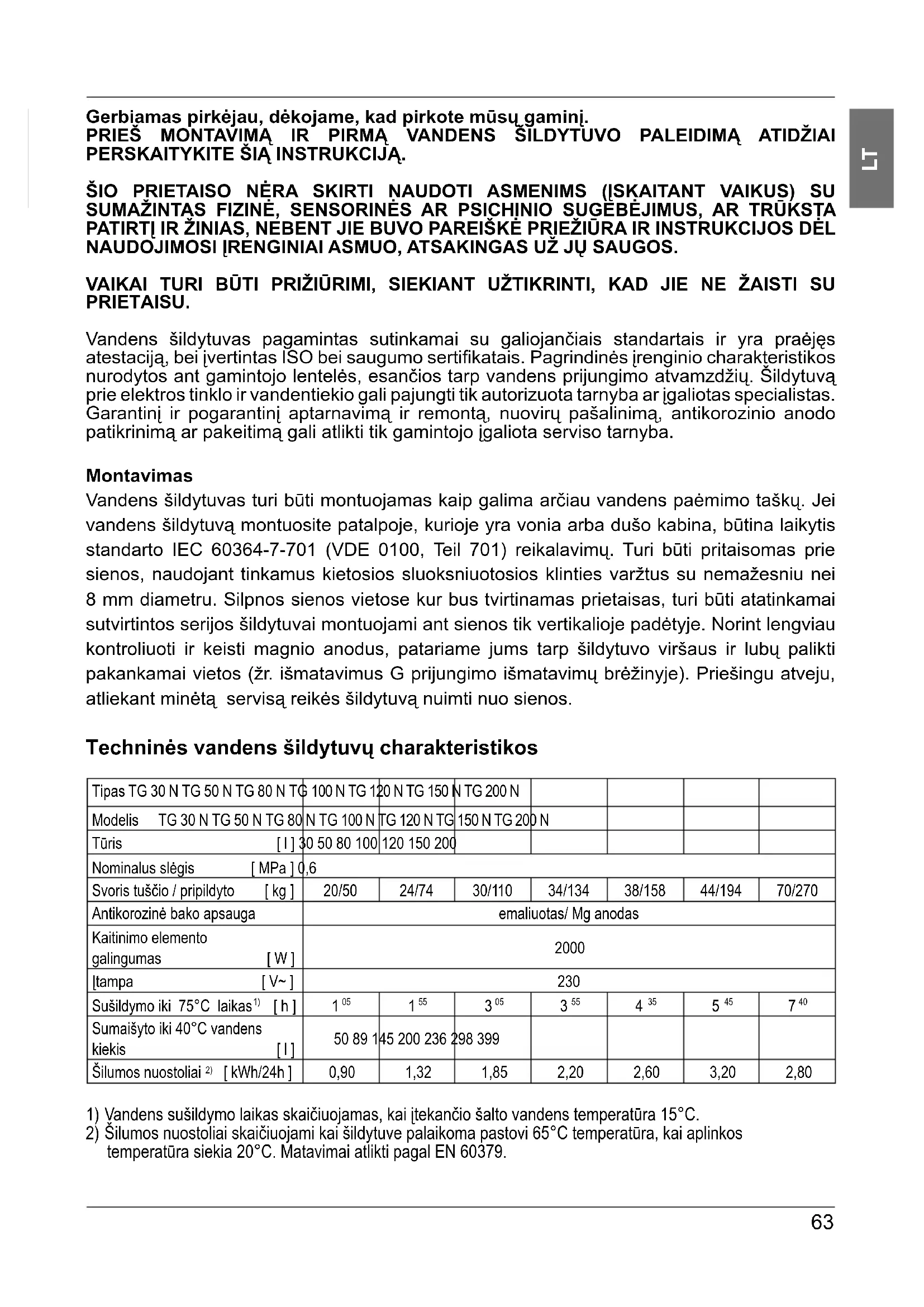

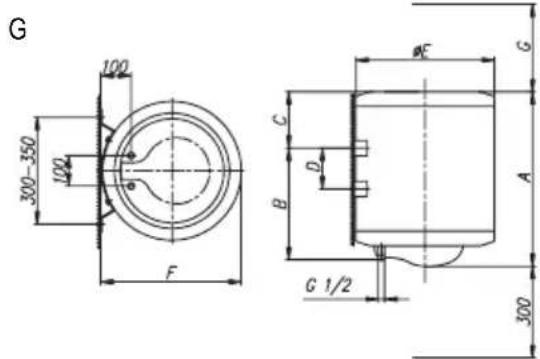

Gerbiamas pirkėjau, dėkojame, kad pirkote mūsų gaminį. PRIEŠ MONTAVIMĄ IR PIRMĄ VANDENS ŠILDYTUVO PALEIDIMĄ ATIDŽIAI PERSKAITYKITE ŠIĄ INSTRUKCIJĄ. ŠIO PRIETAISO NĖRA SKIRTI NAUDOTI ASMENIMS (ĮSKAITANT VAIKUS) SU SUMAŽINTAS FIZINĖ, SENSORINĖS AR PSICHINIO SUGEBĖJIMUS, AR TRŪKSTA PATIRTĮ IR ŽINIAS, NEBENT JIE BUVO PAREIŠKĖ PRIEŽIŪRA IR INSTRUKCIJOS DĖL NAUDOJIMOSI ĮRENGINIAI ASMUO, ATSAKINGAS UŽ JŲ SAUGOS. VAIKAI TURI BŪTI PRIŽIŪRIMI, SIEKIANT UŽTIKRINTI, KAD JIE NE ŽAISTI SU PRIETAISU. Vandens šildytuvas pagamintas sutinkamai su galiojančiais standartais ir yra praėjęs atestaciją, bei įvertintas ISO bei saugumo sertifi katais. Pagrindinės įrenginio charakteristikos nurodytos ant gamintojo lentelės, esančios tarp vandens prijungimo atvamzdžių. Šildytuvą prie elektros tinklo ir vandentiekio gali pajungti tik autorizuota tarnyba ar įgaliotas specialistas. Garantinį ir pogarantinį aptarnavimą ir remontą, nuovirų pašalinimą, antikorozinio anodo patikrinimą ar pakeitimą gali atlikti tik gamintojo įgaliota serviso tarnyba. Montavimas Vandens šildytuvas turi būti montuojamas kaip galima arčiau vandens paėmimo taškų. Jei vandens šildytuvą montuosite patalpoje, kurioje yra vonia arba dušo kabina, būtina laikytis standarto IEC 60364-7-701 (VDE 0100, Teil 701) reikalavimų. Turi būti pritaisomas prie sienos, naudojant tinkamus kietosios sluoksniuotosios klinties varžtus su nemažesniu nei 8 mm diametru. Silpnos sienos vietose kur bus tvirtinamas prietaisas, turi būti atatinkamai sutvirtintos serijos šildytuvai montuojami ant sienos tik vertikalioje padėtyje. Norint lengviau kontroliuoti ir keisti magnio anodus, patariame jums tarp šildytuvo viršaus ir lubų palikti pakankamai vietos (žr. išmatavimus G prijungimo išmatavimų brėžinyje). Priešingu atveju, atliekant minėtą servisą reikės šildytuvą nuimti nuo sienos. Techninės vandens šildytuvų charakteristikos Tipas TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N Modelis TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N Tūris [ l ] 30 50 80 100 120 150 200 Nominalus slėgis [ MPa ] 0,6 Svoris tuščio / pripildyto [ kg ] 20/50 24/74 30/110 34/134 38/158 44/194 70/270 Antikorozinė bako apsauga emaliuotas/ Mg anodas Kaitinimo elemento galingumas [ W ]

Sumaišyto iki 40°C vandens kiekis [ l ]

1) Vandens sušildymo laikas skaičiuojamas, kai įtekančio šalto vandens temperatūra 15°C.

2) Šilumos nuostoliai skaičiuojami kai šildytuve palaikoma pastovi 65°C temperatūra, kai aplinkos

Vandens privedimo ir karšto vandens nuvedimo antgaliai pažymėti skirtingomis spalvomis: mėlynas-šaltas vanduo, raudonas-karštas. Vandens šildytuvas prie vandentiekio tinklo gali jungtis dvejopai. Uždara (kaupiamoji) vandens pajungimo sistema aprūpina vandeniu kelis vartojimo taškus, o atvira (pratekanti) - tik viename taške. Priklausomai nuo pasirinktos sistemos turi būti montuojami atatinkami vandens maišytuvai. Atviroje vandens pajungimo sistemoje prieš šildytuvą būtina pastatyti atbulinį vožtuvą, kuris neleis karštam vandeniui patekti į šalto vandens vamzdį. Tokioje sistemoje reikia naudoti pratekančio srauto maišytuvą. Vandens šildytuve dėl temperatūros padidėjimo, keičiasi vandens tūris. Dėl šios priežasties gali iš aukščiau minėto maišytuvo gali lašėti vanduo. Nesistenkite sustabdyti vandens stipriai užsukdami kraną, nes galite pažeisti maišytuvą. Uždaroje vandens pajungimo sistemoje būtina naudoti maišytuvus vandens paėmimo taškuose. Ant šalto vandens padavimo vamzdžio būtina pastatyti apsauginį/atbulinį vožtuvą, kuris nustatytas 0,1 MPa slėgiui arba apsauginę grupę, kuri apsaugotų apsaugotų nuo viršslėgio susidarymo bake. Vandeniui šylant, slėgis šildytuve kyla iki nustatyto 0,1 MPa. Apsauginio vožtuvo išvadas privalo turėti išėjimą į atmosferos slėgį. Vandens perteklius gali laš ėti iš apsauginio vožtuvo angos, todėl rekomenduojama nuo apsauginio vožtuvo iki nuotėkynes nuvesti lankstų vamzdelį ar šlangą. Ji turėtų būti nukreipta tiesiai žemyn ir būtų apsaugota nuo užšalimo. Jei esama vandentiekio sistema neleidžia leisti varvančio vandens iš grįžtamojo apsauginio vožtuvo į kanalizacijos vamzdį, Jūs galite išvengti varvėjimo, suinstaliuodami 3 litrų talpos rezervuarą ant boilerio vandens įleidimo vamzdžio. Kad apsauginis vožtuvas dirbtų teisingai, turite jį patys periodiškai tikrinti. Kad patikrintumėte vožtuvą, Jūs turite atidaryti grįžtamojo apsauginio vožtuvo išėjimo angą, sukdami rankenėlž arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia tinkamai, jeigu vanduo išbėga iš purkštuko, kai išėjimo anga yra atidaryta. ABCDEFG TG 30 N 459 275 173 - 454 461 80 TG 50 N 561 365 185 - 454 461 130 TG 80 N 766 565 190 - 454 461 180 TG 100 N 926 715 200 - 454 461 260 TG 120 N 1081 865 205 - 454 461 260 TG 150 N 1296 1065 220 - 454 461 260 TG 200 N 1505 1050 444 800 500 507 260 Prijungimo ir montažiniai šildytuvo matmenys [mm] 159419_tiki.indd 64159419_tiki.indd 64 15.3.2010 8:15:0415.3.2010 8:15:04LT

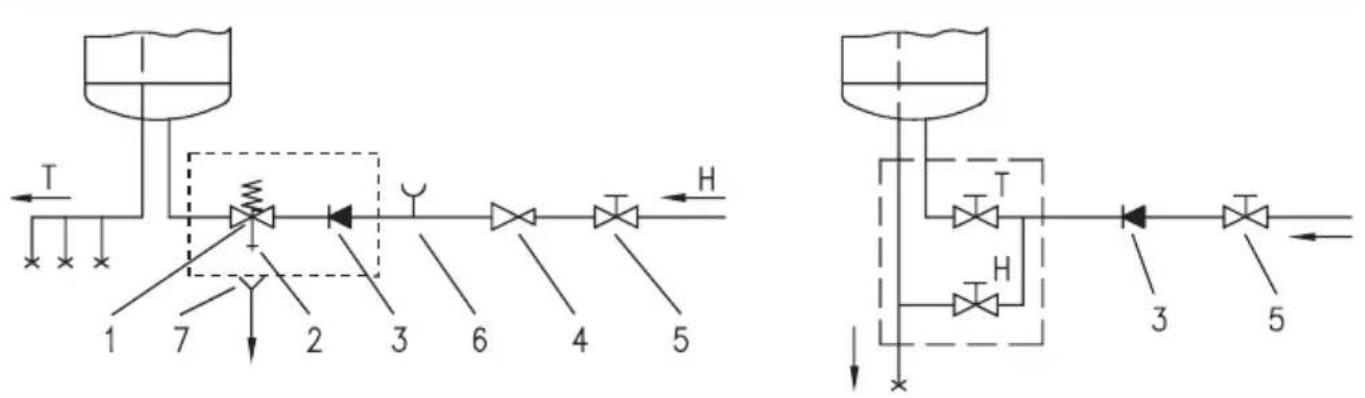

Uždara (kaupiamoji) sistema Atvira (pratekanti) sistema Sutartiniai žymėjimai:

1 - Apsauginis vožtuvas 6 - Antgalis manometro pajungimui

2 - Vandens nuleidimo antgalis 7 - Trapas ar kanalizacijos vamzdis

Griežtai draudžiama statyti uždaromąjį ventilį tarp šildytuvo ir atbulinio/ apsauginio vožtuvo. Jeigu vandentiekio tinkle slėgis neviršija 0,5 MPa (5 barus), vandens šildytuvą galima jungti tiesiogiai. Jeigu slėgis viršija 0.5 MPa (5 barus), turi būti suinstaliuojamas redukcinis vožtuvas. Esant padidintam vandens kietumui, būtina statyti vandens kietumą reguliuojančius fi ltrus. Prieš pajungiant vandens šildytuvą į elektros tinklą, būtina užpildyti šildytuvą vandeniu. Tam reikia atsukti karšto vandens padavimo čiaupą. Šildytuvas bus pilnai užpildytas, kai iš karšto vandens čiaupo pradės bėgti vanduo. Pajungimas prie elektros tinklo. Prieš prijungiant prie elektros tinklo, būtina į šildytuvą įmontuoti bent 1,5 mm

) minimalaus skerspjūvio prijungiamąjį kabelį. Tam reikia nuimti termostato rankenėlę ir įstačius atsuktuvą į plyšį tarp plokštelės ir apsauginio dangtelio prie termostato rankenėlės iš vienos pusės ir iš kitos pusės nuimti priekinę apsauginio dangtelio plokštelę. Tam, kad nuimti apsauginį dangtelį, atsukite du varžtus, laikančius dangtelį. Vandens šildytuvo pajungimas prie elektros tinklo atliekamas pagal galiojančius šalyje reikalavimus. Tarp vandens šildytuvo ir elektros instaliacijos turi būti įmontuotas įrengimas visų polių atskyrimui nuo įtampos, atitikantis šalyje galiojančius elektros instaliacijų reikalavimus. 159419_tiki.indd 65159419_tiki.indd 65 15.3.2010 8:15:0415.3.2010 8:15:04LT

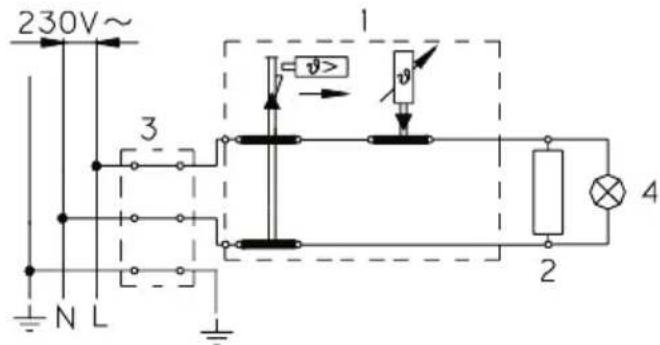

Sutartiniai žymėjimai:

3 - Laidų sujungimo blokas

4 - Kontrolinė lemputė

L - Fazinis laidas N - Nulinis laidas - Įžeminimo laidas Elektroschema Dėmesio! Šis įrenginys skirtas prijungimui prie kintamos srovės tinklo su apsauginiu įžeminimo laidu. Jūsų saugumui prijunkite prietaisą tik į rozetę su apsauginiu įžeminimu. Nekeiskite kištuko ir nenaudokite perėjimų. Šildytuvo eksploatacija ir priežiūra Po prijungimo prie vandens ir elektros tinklo vandens šildytuvas yra paruoštas naudojimui. Vandens temperatūra įrenginyje yra automatiškai valdoma termostato, kuris yra nureguliuojamas gamintojo. Nustatymas gali būti pakeičiamas, pasukant reguliavimo varžtą, esantį ant termostato vidinėje vandens šildytuvo pusėje. Reguliavimo inter-valas galimas nuo 20°C iki 75°C. Mes nerekomenduojame jokių pakeitimų gamintojų nustatyme, kadangi jis užtikrina ekonomiškiausią elektros energijos vartojimą ir mažiausią kalkių išskyrimą. Elektrinio panardinamo šildytuvo veikimas yra rodomas pagalbine šviesa. Ant šildytuvo yra bimetalis termometras, kuris šildytuve esant šiltam vandeniui pakrypsta laikrodžio rodyklės kryptimi į dešinę. Jeigu ruošiatės kurį laiką nesinaudoti vandens šildytuvu. Ir jūs išvengsite vandens šildytuvo užšalimo. Vanduo iš šildytuvo išteka per šildytuvo nutekamajį vamzdį. Tod ėl patartina montuojant šildytuvą tarp apsauginio vožtuvo ir nutekamojo vamzdžio įmontuoti specialų fi tingą (trišakį) arba išleidimo ventilį. Šildytuvą galite ištuštinti ir tiesiai per apsauginį vožtuvą, pasukę rankenėlę arba vožtuvo sukamąją kepurėlę į veikimo patikrinimo padėtį. Prieš tuštinant šildytuvą reikia išjungti iš elektros tinklo ir tada įjungti šilto vandens rankenėlę ant prijungto maišytuvo. Ištuštinus šildytuvą per nutekamąjį vamzdį šildytuve lieka nedidelis kiekis vandens, kuris išteka nuėmus šildytuvo prijungiklį per šildytuvo jungiamąją angą. Šildytuvo išorę valykite skudurėliu su muilu ar kita skalbimo priemone. Nenaudokite tirpiklių ar kitų agresyvių valiklių. Tam, kad užtikrinti gerą šildytuvo darbą ir jo ilgaamžiškumą, rekomenduojama periodiškai jį tikrinti. Pirmas patikrinimas turėtų b ūti maždaug po dviejų darbo metų. Jo metu patikrinama magnio anodo būklė, išplaunamas nuo susidariusių kalkių nuosėdų šildytuvo vidus. Pagal esamą šildytuvo būklę serviso tarnyba duos rekomendaciją apie sekantį apžiūros laiką. Magnio anodas keičiamas jeigu jo skersmuo žymiai sumažėjo arba jis visai sudilęs. Neremontuokite vandens šildytuvo patys, o kreipkitės į serviso tarnybą. Dėmesio! Prieš remontuodami šildytuvą, įsitikinkite, kad jis atjungtas nuo elektros srovės. 159419_tiki.indd 66159419_tiki.indd 66 15.3.2010 8:15:0415.3.2010 8:15:04FR
