NAVODILA ZA UPORABO C3606DB HiKOKI

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje. b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja. d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov. e) Vzdržujte električno orodje in priključke. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč.

OPOZORILO Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifi kacije, ki so priložena orodju. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe. Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali. Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo. b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape. c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja. c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveč uje tveganje električnega udara. d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Z uporabo kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše. f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. (Prevod izvirnih navodil) 00BookC3606DBEU.indb20800BookC3606DBEU.indb208 2022/10/0611:45:332022/10/0611:45:33209 Slovenščina f) Rezalno orodje naj bo ostro in čisto. Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo. g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporabo električnega orodja v druge namene lahko privede do nevarne situacije. h) Ročaji in prijemalne površine naj bodo suhe, čiste in brez olja in masti. Spolzki ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec. Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, če ga uporabite z drugim akumulatorjem. b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji. Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara. c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim. Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar. d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč. Tekočina iz akumulatorja lahko povzroči vnetje ali opekline. e) Ne uporabljajte poškodovanega ali spremenjenega baterijskega vložka ali orodja. Poškodovane ali spremenjene baterije so nepredvidljive, povzročijo lahko požar, eksplozijo ali poškodbe. f) Baterijskega vložka ali orodja ne izpostavljajte požaru ali prekomerni temperaturi. Izpostavljenost požaru ali temperaturi nad 130°C lahko povzroči eksplozijo. g) Upoštevajte vsa navodila za polnjenje in baterijskega vložka ali orodja ne napolnite zunaj temperaturnega območ ja, določenega v navodilih. Nepravilno polnjenje ali polnjenje pri temperaturah zunaj določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele. Na ta način se ohrani varnost električnega orodja. b) Nikoli ne popravljajte poškodovanih baterijskih vložkov. Baterijske vložke lahko servisirajo samo proizvajalec ali pooblaščeni serviserji. VARNOSTNI UKREP Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodja ne uporabljate, ga shranite nedosegljivo otrokom in neusposobljenim osebam.

NEVARNOST: Rok ne približujte mestu žaganja in žaginemu listu. Drugo roko imejte na dodatnem ročaju ali na ohišju motorja. Če boste žago držali z obema rokama, ju žagin list ne bo mogel poškodovati. b) Ne segajte pod obdelovanec. Zaščitni pokrov vas ne bo mogel zaščititi pred žaginim listom pod obdelovancem. c) Globino rezanja nastavite glede na debelino obdelovanca. Pod obdelovancem se lahko vidi manj kot ena širina zoba žaginega lista. d) Obdelovanca med žaganjem nikoli ne držite v rokah ali nad nogo. Obdelovanec pritrdite na stabilno podlago. Pomembno je, da je obdelovanec dobro pritrjen in se tako zmanjša tveganje telesnega stika, zatikanje žaginega lista ali izgube nadzora. e) Med delom, kjer bi lahko rezalno orodje zadelo skrite električne vodnike ali lastni omrežni kabel, držite orodje le za izolirane ročaje. Stik z vodnikom pod napetostjo lahko napetost prenese na izpostavljene kovinske dele električnega orodja in povzroči električni udar. f) Pri vzdolžnih rezih vedno uporabite naslon ali raven vodilni rob. S tem bo rez natančnejši in možnost, da se žagin list zatakne manjša. g) Vedno uporabljajte žagine liste ustreznih velikosti, ki se prilega obliki vpenjalne prirobnice (oblika romba ali kroga). Žagini listi, ki ne ustrezajo montažnim delom žage, se vrtijo neenakomerno in povzročijo izgubo nadzora. h) Nikoli ne uporabljajte poškodovanih ali neustreznih podložk ali vijakov žaginega lista. Podložke in vijaki žaginega lista so izdelani posebej za vašo žago in zagotavljajo optimalno zmogljivost in varno delovanje. Vzroki povratnega udarca in ustrezna opozorila - povratni udarec je nenadna reakcija stisnjenega, zataknjenega ali nepravilno naravnanega žaginega lista, posledica česar je lahko nekontroliran sunek žage iz obdelovanca v smeri uporabnika; - ko se žagin list stisne ali zatakne v ozkem rezu, žagin list zablokira in sila motorja hitro potisne žago nazaj proti uporabniku; - če se žagin list v rezu zvije ali narobe poravna, se lahko zobje zadnjega dela žaginega lista zataknejo na površini obdelovanca, zaradi česar se žagin list premakne iz reza nazaj proti uporabniku. Povratni udarec je rezultat nepravilne rabe žage in/ali nepravilnih postopkov ali pogojev uporabe, katerim se lahko izognete s spodaj navedenimi ustreznimi varnostnimi ukrepi. a) Žago trdno držite z obema rokama in premaknite roki v položaj, v katerem boste lahko vzdržali silo povratnega udarca. S telesom se postavite na katero koli stran žaginega lista, tako da ta ni nikoli v liniji z vašim telesom. V primeru povratnega udarca lahko žaga skoči nazaj, vendar pa lahko uporabnik z upoštevanjem ustreznih varnostnih ukrepov, silo povratnega udarca vseeno obvlada. b) Če se žagin list zatakne ali se žaganje prekine zaradi katerega drugega vzroka, izpustite stikalo za vklop/izklop in držite žago negibno v obdelovancu dokler se žagin list popolnoma ne ustavi. 00BookC3606DBEU.indb20900BookC3606DBEU.indb209 2022/10/0611:45:332022/10/0611:45:33210 Slovenščina Žage nikoli ne poskušajte odstraniti iz obdelovanca ali jo povleči nazaj, medtem ko se list še giblje, saj lahko pride do povratnega udarca. Odkrijte vzrok zatikanja žaginega lista in ga odstranite. c) Ko ponovno zaženete žago, ki tiči v obdelovancu, centrirajte žagin list v reži in preverite, da se zobje niso zataknili v material. Zataknjen žagin list se lahko ob ponovnem zagonu žage premakne iz obdelovanca ali povzroči povratni udarec. d) Večje plošče podprite, da zmanjšate tveganje zatikanja žaginega lista ali povratnega udarca. Večje plošče se lahko ukrivijo pod lastno težo. Ploščo je potrebno podpreti na obeh straneh, v bližini reže kot tudi ob robu. e) Ne uporabljajte topih ali poškodovanih žaginih listov. Neostri ali neustrezno nameščeni žagini listi delajo ozke reze in ustvarjajo povečano trenje, zatikanje lista in povratni udarec. f) Pred žaganjem pritegnite blokirne ročice za prilagajanje globine in kota reza. Če se nastavitve med žaganjem spremenijo, se lahko žagin list zatakne in povzroči povratni udarec. g) Pri žaganju v obstoječe stene ali območja, ki jih ne vidite, bodite izredno previdni. Prodirajoč list se lahko pri žaganju v skrite predmete zatakne, kar lahko povzroči povratni udarec. Delovanje spodnjega zaščitnega pokrova a) Pred vsako uporabo preverite, ali se spodnji zaščitni pokrov brezhibno zapira. Žage ne uporabljajte, če spodnji zaščitni pokrov ni prosto gibljiv in se ne zapre takoj. Spodnjega zaščitnega pokrova ne spenjajte ali pritrjujte v odprtem položaju. Če vam žaga nehote pade na tla, se lahko spodnji zaščitni pokrov ukrivi. Dvignite zaščitni pokrov s pomočjo ročice in se prepričajte, da se prosto premika ter da se v vseh kotih in globinah reza ne dotika žaginega lista ali katerega koli drugega dela. b) Preverite delovanje vzmeti zaščitnega pokrova. Če zaščitni pokrov in vzet ne delujeta pravilno, ju je potrebno pred uporabo popraviti. Zaradi poškodovanih delov, lepljivih oblog ali nakopič enih ostružkov lahko zaščitni pokrov deluje počasi. c) Spodnji zaščitni pokrov lahko odstranite ročno le pri posebnih rezih kot so »potopni rezi« in »kotni rezi«. Odprite spodnji zaščitni pokrov z ročico in jo takoj izpustite, ko žagin list zažaga v obdelovanec. Pri vseh ostalih načinih žaganja mora zaščitni pokrov delovati samodejno. d) Preden žago odložite na delovno mizo ali tla, se prepričajte, da je žagin list pokrit s spodnjim zaščitnim pokrovom. Nezaščiten žagin list, ki se zaustavlja, premakne žago v nasprotni smeri žaganja in prežaga vse kar mu je na poti. Ko izpustite stikalo za vklop, upoštevajte čas zaustavljanja žaginega lista.

3. Ne uporabljajte obrabljenega kolesa.

4. Ne uporabljajte deformiranih ali počenih žaginih listov.

5. Ne uporabljate žaginih listov narejenih iz hitroreznega

6. Ne uporabljajte žaginih listov, ki ne ustrezajo

10. Žage nikoli ne uporabljajte, če je zaščitni pokrov pritrjen

11. Prepričajte se, da mehanizem zaščitnega sistema deluje

12. Krožne žage nikoli ne uporabljajte z žaginim listom

obrnjenim navzgor ali na stran.

13. Prepričajte se, da obdelovanec ne vsebuje tujih snovi kot

prilagoditve, servisiranja ali vzdrževanja.

16. Bodite pozorni na povratni udarec zavore.

Ta krožna žaga vsebuje električno zavoro, ki se vklopi, ko sprostite stikalo. Ker med delovanjem zavore pride do povratnega udarca, poskrbite, da glavno ohišje držite trdno.

17. Prepričajte se, da je stikalo v položaju IZKLOP. Če je

akumulator nameščen v električnem orodju med tem, ko je stikalo v položaju VKLOP, bo električno orodje nemudoma pričelo delovati, kar lahko vodi do resne poškodbe.

18. Izogibajte se rezanja v primeru, ko se je spodnji del

podnožja dvignil z materiala. Če se žagin list zatakne ali se žaganje prekine zaradi katerega drugega vzroka, izpustite stikalo za vklop/ izklop in držite žago negibno v obdelovancu, dokler se žagin list popolnoma ne ustavi. Žage nikoli ne poskušajte odstraniti iz obdelovanca ali je povleči nazaj, medtem ko se list še giblje, saj lahko pride do POVRATNEGA UDARCA. Odkrijte vzrok zatikanja žaginega lista in ga odstranite.

19. Večje plošče podprite, da zmanjšate tveganje zatikanja

žaginega lista in POVRATNEGA UDARCA. Večje plošče se lahko ukrivijo pod lastno težo (Sl. 3). Ploščo je potrebno podpreti na obeh straneh, v bližini reže kot tudi ob robu, kot je prikazano na Sl. 2. Za zmanjšanje tveganja zatikanja žaginega lista in povratnega udarca. Ko mora med rezanjem žaga počivati na obdelovancu, mora žaga počivati na večjem delu in manjši del mora biti odrezan.

20. Pri »rezanju žepov« v obstoječe stene ali druga skrita

področja bodite zelo previdni. Prodirajoč list se lahko pri žaganju v skrite predmete zatakne, kar lahko povzroči POVRATNI UDAREC. Dlani ali prstov nikoli ne postavite za žago (Sl. 4). Če pride do povratnega udarca, se lahko zgodi, da žaga skoči nazaj proti vaši roki in povzroči resne poškodbe.

21. OPOZORILO: Pomembno je, da obdelovanec primerno

podprete in držite žago trdno v roki, da ne izgubite nadzora, kar bi lahko privedlo do telesne poškodbe. Sl. 5 prikazuje tipično podporo žage z roko.

22. Širši del podnožja žage položite na del obdelovanca, ki

je dobro podprt in ne na del, ki ob odpadel, ko bo rez opravljen. Na primer Sl. 6 prikazuje PRAVILEN način, kako odrezati konec deske in Sl. 7 prikazuje NAPAČEN način. Če je obdelovanec kratek ali majhen, ga pritrdite s sponami. KRATKIH DELOV NE DRŽITE Z ROKO!

23. Nikoli ne poskušajte žagati s krožno žago, obrnjeno

na glavo. To je izredno nevarno in lahko vodi do hudih nesreč (Sl. 8).

24. Ko uporabljate vodilo, ne poskušajte nagnjenega reza,

ki bi povzročil zdrs rezanega materiala med žagin list in vodilo. V nasprotnem primeru lahko pride do poškodb. (Sl. 9, 10)

25. Če ročica ni tesno pritrjena, lahko pride do nevarne

žagali. Če menite, da bo žagan obdelovanec ustvarjal škodljiv/strupen prah, se prepričajte da je vrečka za prah ali ustrezen sistem za odsesavanje prahu tesno pritrjen na odprtino za prah. Dodatno uporabite še masko za zaščito pred prahom, če je na voljo. ○ Preden pričnete žagati preverite, da se žagin list vrti s polno hitrostjo. ○ Če bi se žagin list med uporabo ustavil ali proizvajal nenavaden hrup, takoj izklopite stikalo za vklop. ○ Uporaba krožne žage, pri čemer je žagin list obrnjen navzgor ali na stran je zelo nevarno. Takšni nenavadni uporabi se izogibajte. ○ Pri žaganju obdelovancev vedno nosite zaščitna očala. ○ Ko zaključite z delom, izvlecite baterijo.

28. Po pritrditvi žaginega lista preverite, da je varovalni klin

trdno pritrjen v predpisanem položaju.

prikazani vrtilni hitrosti orodja ali višja od nje.

obremenitev za vaše oči. Če so oči dalj časa izpostavljene neposredni svetlobi, se poškodujejo. Z mehko krpo odstranite umazanijo ali nesnago z leče lučke LED, pri čemer bodite previdni, da ne opraskate leče. Praske na leči lučke LED lahko zmanjšajo svetlost.

33. Stikalne plošče ne izpostavljajte močnim udarcem in

bodite pozorni, da je ne zlomite. Saj lahko zaradi tega pride do težav.

34. Baterijo vedno polnite pri temperaturi 0°C–40°C.

Temperatura, nižja od 0°C, bo povzročila prenapetost, kar je nevarno. Baterije ni mogoče polniti pri temperaturi, višji od 40°C. Najbolj primerna temperatura za polnjenje je 20°C–25°C.

35. Ne uporabljajte polnilnika neprekinjeno.

Ko se eno polnjenje konča, odložite polnilnik za približno 15 minut, preden ponovno polnite baterijo.

36. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo

38. V polnilni bateriji nikoli ne povzročite kratkega stika.

Kratek stik v bateriji bo povzročil visok elektri čni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.

40. Ko se življenjska doba baterije zmanjša za normalno

uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.

41. V prezračevalne reže polnilnika ne vstavljajte

predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.

42. Pri nepretrgani uporabi se naprava lahko pregreje, kar

povzroči škodo na motorju in na stikalu. Zato vedno, ko se ohišje segreje, orodje odložite za nekaj časa.

43. Prepričajte se, da je baterija trdno nameščena. Če je

kakorkoli slabo nameščena lahko odpade in povzroči nesrečo.

44. Izdelka ne uporabljajte, če se orodje ali električni kontakti

baterije (baterijski nosilec) deformirajo. Nameščanje baterije lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

45. Na električnih kontaktih (baterijski nosilec) orodja se ne

smejo nabrati ostružki ali prah. ○ Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostružki in prah. ○ Med uporabo poskusite preprečiti padanje ostružkov ali prahu z orodja na baterijo. ○ Pri prekinitvi delovanja ali po uporabi orodja ne puščajte na območju, kjer je lahko izpostavljeno padajočim ostružkom ali prahu. To lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

46. Orodje in baterijo vedno uporabljajte pri temperaturi med

BATERIJO Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje. V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi če ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.

2. Če je orodje preobremenjeno, se motor lahko ustavi.

V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.

3. Če se baterija pregreje zaradi preobremenitve, se bo

ustavil dovod moči. V tem primeru prenehajte z uporabo baterije in počakajte, da se ohladi. Po tem lahko orodje znova uporabite. Prosimo, da upoštevate naslednja opozorila in svarila. OPOZORILO Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

2. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji,

4. Baterijo uporabljajte le za določene namene.

5. Če se baterija ne napolni tudi po preteku določenega

8. Ne uporabljajte je v prostorih, kjer se ustvarja močna

razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

10. Ne potapljajte baterije in ne dovolite, da vanjo stečejo

kakršnekoli tekočine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem. 00BookC3606DBEU.indb21100BookC3606DBEU.indb211 2022/10/0611:45:332022/10/0611:45:33212 Slovenščina POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi

jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.

2. V primeru, da tekočina pride v stik s kožo ali oblačili jih

takoj operite s čisto vodo. Obstaja možnost, da lahko to povzroči draženje kože.

3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje,

deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu. OPOZORILO Če v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino. ○ V škatlo za shranjevanje ne shranjujte prevodnih stvari, žebljev in žic kot sta železna in bakrena žica. ○ Da preprečite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vstavite pokrov baterije, ki pokrije prezračevalno režo.

GLEDE TRANSPORTA LITIJEVIH

BATERIJ Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe. OPOZORILO Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz. ○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke. ○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države. ○ Če je v električnem orodju nameščen BSL36B18 (naprodaj posebej), bo izhodna moč presegla 100 Wh in enota bo razvrščena kot nevarno blago za klasifi kacijo tovora.

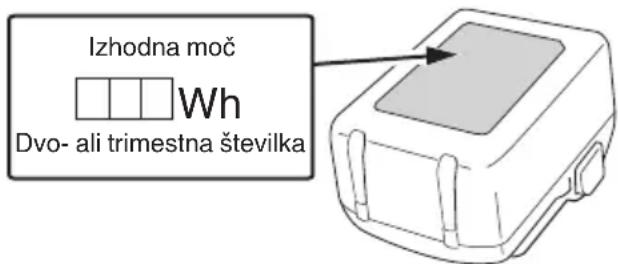

Izhodna moč Dvo- ali trimestna številka

(UC18YSL3) Ko pride do nepričakovane težave, je mogoče, da bodo podatki na napravi USB, ki je povezana s tem izdelkom, poškodovani ali izgubljeni. Vedno naredite varnostno kopijo podatkov na napravi USB, preden jo uporabite s tem izdelkom. Naše podjetje ne prevzema odgovornosti za podatke, ki so shranjeni na napravi USB in se poškodujejo ali izgubijo, ali za poškodbe na povezani napravi. OPOZORILO ○ Pred uporabo preverite, če so na kablu USB kakršne koli napake ali poškodbe. Uporaba okvarjenega ali poškodovanega kabla USB lahko povzroči dim ali ogenj. ○ Ko proizvoda ne uporabljate, pokrijte vrata USB z gumijastim pokrovčkom. Zbiranje prahu itd. v vratih USB lahko povzroči nastajanje dima ali ogenj. OPOMBA ○ Med polnjenjem USB lahko pride do občasnih prekinitev. ○ Ko naprave USB ne polnite, odstranite napravo USB s polnilnika. Če tega ne boste storili, boste skrajšali življenjsko dobo naprave USB, pride pa lahko tudi do nepričakovanih nesreč. ○ V tem primeru morda ne bo mogoče napolniti naprav USB, kar je odvisno od vrste naprave. IMENA DELOV (Sl. 1–Sl. 33) Stikalo Zaklop stikala Ročica za nastavitev globine rezanja Krilna matica Krilni vijak za pritrjevanje vodila Spodnja zaščita Vijak Podložka (B) Krožna žaga Vodilo Podlaga Nagibni krilni vijak Zaklop vzvoda Gumbni vijak za pritrjevanje vodila Ustavitveni vzvod Lučka LED Baterija Šestrobni ključ Ročaj Spodnji ročaj M6 pritrdilni vijak (×2) Pritrdilni vijak M6 za nastavitev vzporednosti Poševni obdelovanec Vijak za nastavitev kota Vijak za nastavitev kota (za 45°) Stikalo za izbiro načina Indikacijska lučka za tihi način Stikalo za izbiro osvetlitve 00BookC3606DBEU.indb21200BookC3606DBEU.indb212 2022/10/0611:45:332022/10/0611:45:33213 Slovenščina Indikacijska lučka za način osvetlitve Dolgo vodilo Vodilo Šoba za zbiranje prahu Fluorova plošča Kontrolna lučka polnjenja Podložka (A) Stikalo indikatorja energije baterije Indikatorska lučka napolnjenosti baterije Prikazna plošča SIMBOLI OPOZORILO V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete. C3606DB: Akumulatorska krožna žaga Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila. Vedno nosite zaščitna očala. Vedno uporabljajte glušnike. Samo za države EU Električnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati. V Ocenjena napetost

Vrtilna frekvenca brez obremenitve Stikalo za vklop Stikalo za izklop Odklopite baterijo Opozorilo Prepovedan postopek Stikalo za izbiro načina Stikalo za izbiro osvetlitve Vedno VKLOP (izklopite po 60 sekundah) Vedno IZKLOP Stikalo indikatorja preostale energije baterije Baterija Zasveti ; Preostala moč baterije je več kot 75%. Zasveti ; Preostala moč baterije je med 50 in 75%. Zasveti ; Preostala moč baterije je med 25 in 50%. Zasveti ; Preostala moč baterije je manj kot 25%. Utripa ; Baterija je skoraj prazna. Baterijo napolnite takoj, ko bo mogoče. Utripa ; Izhod se je ustavil zaradi visoke temperature. Odstranite baterijo in počakajte, da se orodje v celoti ohladi. Utripa ; Izhod je prekinjen zaradi napake ali okvare. Težava je lahko baterija, zato se obrnite na prodajalca. OPOMBA Da se prepreči poraba baterije ob pozabljenem izklopu LED lučke, se ta samodejno izklopi v približno 3 sekundah. STANDARDNA OPREMA Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 265. Standardni pribor se lahko spremeni brez obvestila. UPORABA Žaganje različnih vrst lesa SPECIFIKACIJE

(Srednji način) 2000 min

• Obstoječe baterije (serije BSL3660/3620/3626, BSL18 itd.) se ne morejo uporabljati s tem orodjem. ** Glede na postopek EPTA 01/2014 00BookC3606DBEU.indb21300BookC3606DBEU.indb213 2022/10/0611:45:342022/10/0611:45:34214 Slovenščina OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. Elektronski nadzor ○ Mehak zagon ○ Zaščita pred preobremenitvijo Ta zaščita prekine električni tok do motorja v primeru preobremenitve ali nenavadnega zmanjšanja hitrosti vrtenja med delovanjem. Ko je aktivirana zaščita pred preobremenitvijo, je mogoče, da se motor ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Nato lahko orodje znova uporabite. ○ Zaščita pred pregrevanjem Ta zaščita prekine električni tok do motorja in ustavi električno orodje v primeru pregrevanja motorja med delovanjem. Ko je aktivirana zaščita pred pregrevanjem, je mogoče, da se motor ustavi. V tem primeru sprostite stikalo orodja in ga nekaj minut pustite, da se ohladi. Nato lahko orodje znova uporabite. ○ Funkcija preklopa hitrosti vrtenja (visok način/srednji način/tihi način) (Glejte Sl. 18)

• Orodje se bo samodejno preklopilo. ** Podrobnosti si oglejte v našem splošnem katalogu. POLNJENJE Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.

1. Napajalni kabel polnilnika vključite v vtičnico.

Ob priključitvi vtikača polnilnika v vtičnico bo kontrolna lučka napolnjenosti utripala rdeče (v 1-sekundnih intervalih).

2. Vstavite baterijo v polnilnik.

Trdno vstavite baterijo v polnilnik, kot je prikazano na Sl. 24 (na strani 6).

Pri vstavljanju baterije v polnilnik bo kontrolna lučka napolnjenosti utripala modro. Ko bo baterija povsem napolnjena, bo kontrolna lučka gorela zeleno. (Glej Tabela 1) (1) Označba kontrolne lučke napolnjenosti Označbe kontrolne lučke napolnjenosti bodo takšne, kot je prikazano v Tabeli 1, glede na pogoje polnilnika ali baterije za polnjenje. Tabela 1 Stanje polnilnika Stanje signalne lučke Pomen signala Pred polnjenjem VKLOP/IZKLOP v presledkih 0,5 sekunde (RDEČE) Priključen na vir napajanja *

Med polnjenjem Zasveti za 0,5 sekunde v presledkih po 1 sekundo. (MODRO) Napolnjenost je manj kot 50% Zasveti za 1 sekunde v presledkih po 0,5 sekundo. (MODRO) Napolnjenost je manj kot 80% Neprekinjeno sveti (MODRO) Napolnjenost je več kot 8

pregretju VKLOP/IZKLOP v presledkih 0,3 sekunde (RDEČE) Pregreta baterija. Ni mogoče napolniti. *

Polnjenje ni možno VKLOP/IZKLOP v presledkih 0,1 sekunde (VIJOLIČNO) (Brenčanje v presledkih: okoli 2 sekundi) Napaka v bateriji ali polnilniku *

*1 Če rdeča lučka še naprej utripa, tudi ko ste polnilnik že priklopili, se prepričajte, ali je baterija dobro vstavljena. *2 Čeprav se bo polnjenje začelo, ko bo baterija dovolj ohlajena, tudi če jo pustite na mestu, je vseeno najbolj priporočljivo, da baterijo odstranite in pustite, da se ohladi na senčnem, dobro prezračenem mestu, preden jo začnete polniti.

(×2 enota) 52 min Število baterijskih celic 4–10 Napetost polnilnika za USB 5 V Tok polnilnika za USB 2 A Teža 0,6 kg OPOMBA Čas polnjenja je odvisen od temperature okolja in napetosti električnega vira.

4. Izključite napajalni kabel polnilnika iz vtičnice.

5. Polnilnik trdno primite in izvlecite baterijo.

OPOMBA Baterijo izvlecite iz polnilnika po uporabi in jo shranite. V zvezi z električnim tokom v primeru novih baterij itd. Ker notranja kemijska snov novih baterij in baterij, ki niso bile dlje časa uporabljene, ni aktivirana, je lahko električni tok nizek, ko jih uporabljate prvič in drugič. To je časovno omejen pojav in normalen čas, potreben za polnjenje, se povrne po 2–3 polnjenjih baterije. Kaj storiti za daljše delovanje baterij. (1) Baterije napolnite, preden se popolnoma spraznijo. Če začutite, da moč orodja upada, ga prenehajte uporabljati in napolnite njegovo baterijo. Če nadaljujete z uporabo orodja in porabite električni tok, se lahko baterija poškoduje, kar skrajša njeno življenjsko dobo. (2) Izogibajte se polnjenju pri visokih temperaturah. Akumulatorska baterija bo takoj po uporabi vroča. Če boste takšno baterijo polnili takoj po uporabi, se bo njena notranja kemijska snov izčrpala in življenjska doba baterije se bo skrajšala. Pustite baterijo in jo napolnite potem, ko se je nekaj časa ohlajala. POZOR

Pri polnjenju segrete baterije, ki je bila dalj časa izpostavljena neposredni sončni svetlobi ali pa je bila pravkar uporabljena, bo kontrolna lučka napolnjenosti zasvetila za 0,3 sekunde, ne bo svetila za 0,3 sekunde (ugasne se za 0,3 sekunde). V takem primeru najprej počakajte, da se baterija ohladi, in šele nato pričnite s polnjenjem. ○ Ko kontrolna lučka napolnjenosti utripa (vsake 0,2 sekunde), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center.

NAMESTITEV IN DELOVANJE

Delo Slika Stran Nagnjeno rezanje s pomočjo vodila (v smeri +45°)

Nagnjeno rezanje s pomočjo vodila (v smeri -5°)

Namestitev vodila 21 6 Namestitev fl uorove plošče (na voljo posebej)

Ta proizvod vključuje funkcije, ki varujejo sam proizvod in baterijo. Ko je pritisnjeno stikalo in če se med delovanjem aktivira katera koli od varnostnih funkcij, bo lučka LED utripala, kot je opisano v Tabeli 3. Ko se sproži varnostna funkcija, takoj odstranite prst s stikala in upoštevajte navodila, navedena v izboljševalnih ukrepih. Tabela 3 Varnostna funkcija Zaslon lučke LED Izboljševalni ukrep Zaščita pred preobremenitvijo Vklop 0,1 sekunde/ izklop 0,1 sekunde Odstranite razlog preobremenitve. Temperaturna zaščita Vklop 0,5 sekunde/ izklop 0,5 sekunde Počakajte, da se orodje in baterija temeljito ohladita.

Ker uporaba topih žaginih listov zmanjša učinkovitost in lahko povzroči okvaro motorja, nabrusite ali zamenjajte žagine liste takoj, ko opazite obrabo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Navitje motorja je pomemben del tega orodja. Pazite, da se ne poškoduje in da ne pride v stik s čistilnim oljem in vodo. Po 50 urah uporabe očistite motor s pihanjem v prezračevalne luknje ohišje motorja s suhim zrakom iz zračne pištole ali drugega orodja (Sl. 34). Prah ali kopičenje delcev v motorju lahko privede do okvare motorja.

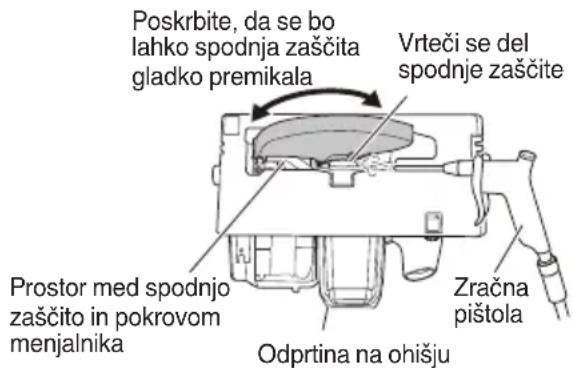

4. Pregled in vzdrževanje spodnje zaščite

Vedno preverite, ali se spodnja zaščita gladko premika. Če pride do okvare, takoj popravite spodnjo zaščito. Pri čiščenju in vzdrževanju uporabite zračno pištolo ali drugo pihalno orodje, da s suhim zrakom očistite prostor med spodnjo zaščito in pokrovom menjalnika ter vrtečim se delom spodnje zaščite (Sl. 34). To je učinkovito za izločanja odkruškov in drugih delcev. Zbiranje odkruškov ali drugih delcev na spodnji zaščiti lahko povzroči okvaro ali škodo. OPOZORILO Če želite preprečiti vdihavanje prahu ali draženje oči, nosite zaščitna očala in zaščitno masko proti prahu, ko uporabljate zračno pištolo ali drugo orodje za čiščenje spodnje zašč ite, prezračevalnih odprtin in drugih delov orodja. Poskrbite, da se bo lahko spodnja zaščita gladko premikala Vrteči se del spodnje zaščite Odprtina na ohišju Prostor med spodnjo zaščito in pokrovom menjalnika Zračna pištola Sl. 34

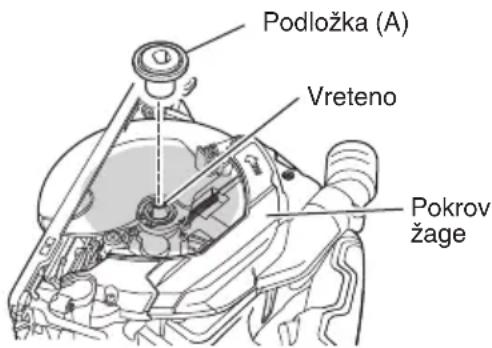

5. Čiščenje notranjosti pokrova žage

7. Čiščenje zunanjosti

Umazano električno orodje obrišite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

Električno orodje in baterijo shranjujte na mestu, kjer je temperatura nižja od 40°C in zunaj dosega otrok. OPOMBA Shranjevanje litij-ionskih baterij. Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite. Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti. Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo. Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove. POZOR Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo. 00BookC3606DBEU.indb21600BookC3606DBEU.indb216 2022/10/0611:45:362022/10/0611:45:36217 Slovenščina Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, če uporabljate baterije, ki jih ni izdelalo naše podjetje, in če baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele). GARANCIJA Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI. Informacije o hrupu in vibracijah Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871. A tipično vrednoten nivo jakosti hrupa: 100 dB (A) A tipično vrednoten nivo zvočnega tlaka: 89 dB (A) Nezanesljivost K: 3 dB (A). Obvezna uporaba glušnikov. Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841. Žaganje iverne plošče: Vrednost emisije vibracij

Deklarovaná hodnota vibrácií a deklarovaná hodnota emisií hluku boli namerané v súlade so štandardnou skúšobnou metódou a môže sa použiť na porovnanie jedného náradia s druhým. Môžu sa použiť aj na predbežné určenie pôsobenia. OPOZORILO ○ Vibrácie a emisia hluku pri skutočnom použití elektrického náradia sa môžu od deklarovanej celkovej hodnoty líšiť v závislosti od spôsobu použitia náradia, najmä od druhu spracovávaného obrobku; a ○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona). OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. 00BookC3606DBEU.indb21700BookC3606DBEU.indb217 2022/10/0611:45:362022/10/0611:45:36218 Slovenščina ODPRAVLJANJE MOTENJ Uporabite pregled v spodnji tabeli, če orodje ne deluje normalno. Če to ne odpravi težave, se posvetujte z vašim prodajalcem ali HiKOKI pooblaščenim servisnim centrom. Težava Mogoč vzrok Odprava Orodje ne deluje Baterija je prazna Napolnite baterijo. Baterija ni povsem vstavljena. Potiskajte baterijo, dokler ne slišite klika. Orodje se je nenadoma ustavilo Orodje je bilo preobremenjeno Odpravite težavo, ki povzroča preobremenjenost. Deluje zaščita pred preobremenitvijo. Baterija je pregreta. Naj se baterija ohladi. Ne sme biti nagnjen Krilati vijak za naklon in krilata matica za nagib nista zrahljana. Poskusite z nagibom, potem ko ste zrahljali krilati vijak za naklon in matico za nagib. Po opravljenih potrebnih nastavitvah zategnite odtegnjene dele. Nagiba ni mogoče obrniti Globina reza je nastavljena na maksimum. Obrnite nagib po prilagoditvi globine rezanja na manjšo globino. Krilati vijak za naklon in krilata matica za nagib nista zrahljana. Poskusite z nagibom, potem ko ste zrahljali krilati vijak za naklon in matico za nagib. Sočasnosti ni mogoče natančno nastaviti Pritrdilni vijaki M6 (×2) niso zrahljani. (Glej Sl. 11

7. Čistenie vonkajšku

(srednji režim) 2000 min

2) Električna sigurnost

Na lastno odgovornost izjavljamo, da je Akumulatorska krožna žaga, označena z vrsto in posebno identifi kacijsko kodo *1), v skladu z vsemi ustreznimi zahtevami direktiv *2) in standardov *3). Tehnična dokumentacija pod *4) – glejte spodaj. Upravitelj evropskih standardov na predstavništvu v Evropi je pooblaščen za pripravo tehnične dokumentacije. Deklaracija je označena na izdelku s pritrjeno oznako CE.
