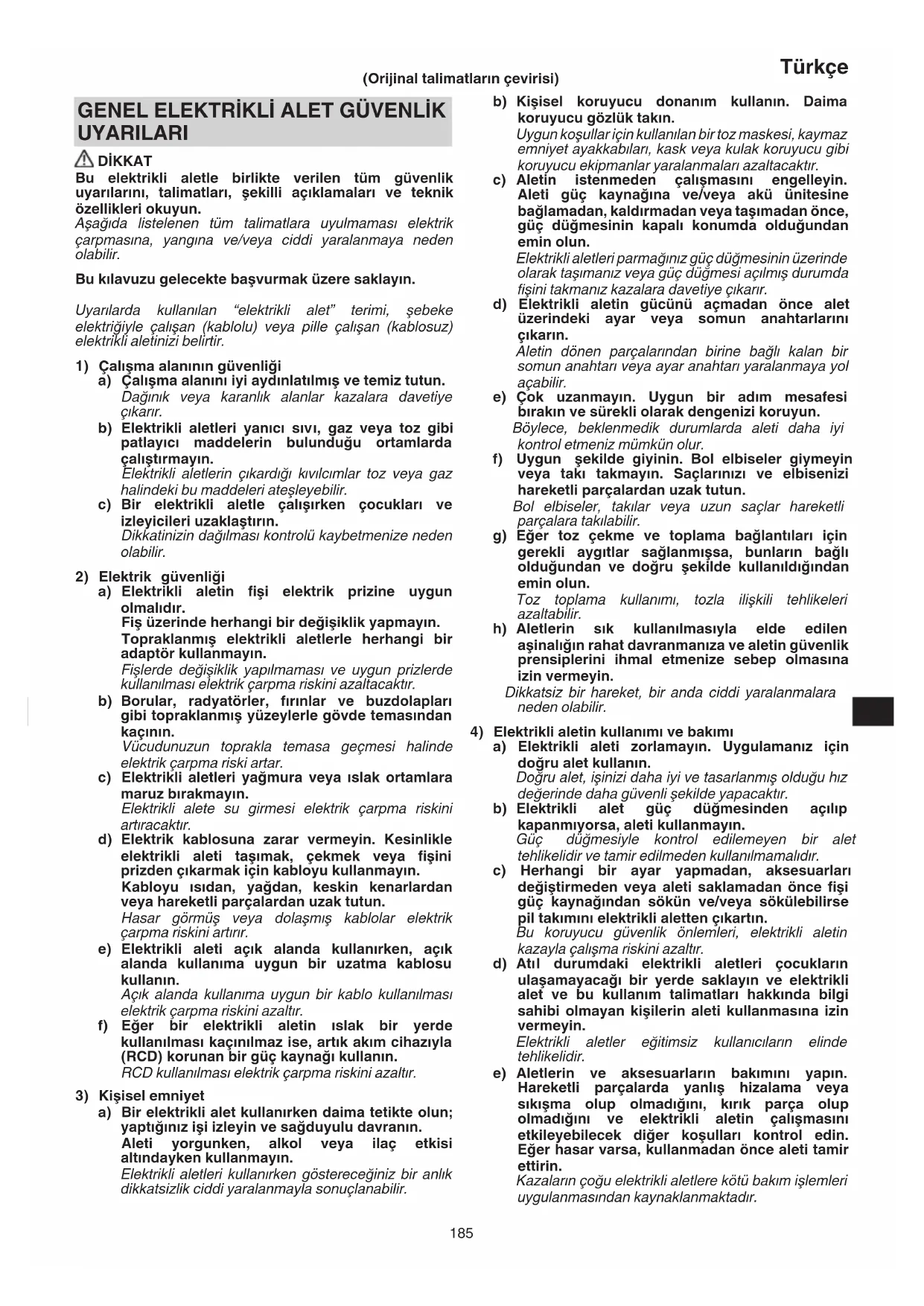

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atı l durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanması ndan kaynaklanmaktadır. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI DİKKAT Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıv ı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. (Orijinal talimatların çevirisi) 00BookC3606DBEU.indb18500BookC3606DBEU.indb185 2022/10/0611:45:272022/10/0611:45:27186 Türkçe f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığ ında yangın riski yaratabilir. b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir. c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir. d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrı ca bir doktora başvurun. Aküden fışkıran su tahriş veya yanıklara neden olabilir. e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın. Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir. f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. 130°C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir. g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığın

dışında şarj etmeyin. Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın. Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

TEHLİKE: Ellerinizi kesme alanından ve bıçaktan uzak tutun. Diğer elinizi yardımcı kol veya motor gövdesi üzerinde tutun. Testereyi her iki elinizle tutarsanız, bıçak ellerinizi kesemez. b) İş parçasının altına uzanmayın. Muhafaza, iş parçasının altında sizi bıçaktan koruyamaz. c) Kesme derinliğini iş parçasının kalınlığına göre ayarlayın. İş parçasının altından, bıçak dişlerinin bir tam dişten az kısmı görünmelidir. d) Kesim yaparken iş parçasını kesinlikle ellerinizle veya bacağınızın üzerinde tutmayın. İş parçası

dengeli bir platforma sabitleyin. Vücudunuzun tehlikeye maruz kalması, bıçak sıkışması veya kontrol kaybı riskini asgariye düşürmek için işi uygun şekilde desteklemeniz önemlidir. e) Kesici aletin gizli kablolarla veya kendi kablosuyla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtılmış kavrama yüzeylerinden tutun. “Aktif” bir telle temas, elektrikli aletin çıplak metal parçalarını “aktif” hale getirebilir ve kullanıcıya bir elektrik şoku verebilir. f) Yarma işlemi yaparken daima bir yarma perdesi veya düz kenar kılavuzu kullanın. Bu, kesme doğruluğunu artırır ve bıçak sıkışması olasılığını azaltır. g) Daima çark delikleri doğru boyut ve şekilde olan (yuvarlağa karşı lık elmas) bıçaklar kullanın. Testerenin montaj donanımına uygun olmayan bıçaklar, merkezden sapmış bir şekilde çalışarak kontrol kaybına neden olacaktır. h) Kesinlikle hasar görmüş veya yanlış bıçak rondelaları veya cıvata kullanmayın. Bıçak rondelaları ve cıvata, ideal çalışma performansı ve güvenliği için testerenize özel şekilde tasarlanmıştır. Geri tepme nedenleri ve ilgili uyarılar - geri tepme, sıkışan, tutulan veya yanlış hizalanan bir testere bıçağına karşı ani bir tepki olup, kontrol edilemeyen testerenin yukarı doğru kalkmasına ve iş parçasından çı karak operatöre yönelmesine neden olur; - bıçak sıkıştığında veya kapanan kertik tarafından sıkıca tutulduğunda, bıçak hareketi gecikir ve motor tepkisi üniteyi hızlıca geriye, operatöre doğru hareket ettirir; - eğer bıçak kesik içinde bükülür veya hizasını kaybederse, bıçağın arka kenarındaki dişler ağacın üst yüzeyine dalarak bıçağın kertiğin dışına çıkmasına ve geriye, operatöre doğru sıçramasına neden olabilir. Geri tepme, testerenin yanlış kullanılmasının ve/veya yanlış çalıştırma iş lemlerinin veya koşullarının sonucu oluşur ve aşağıda belirtildiği gibi uygun önlemler alınarak engellenebilir. a) Testereyi her iki elinizle sıkıca kavrayın ve kollarınızı geri tepme kuvvetlerine direnecek şekilde tutun. Vücudunuzu bıçağın bir kenarında, fakat bıçakla aynı doğrultuda tutun. Geri tepme testerenin geriye doğru sıçramasına neden olabilir; fakat eğer uygun önlemler alınırsa geri tepme kuvvetleri operatör tarafından kontrol edilebilir. b) Bıçak sıkıştığında veya herhangi bir nedenle bir kesme işlemine ara verdiğinizde, tetiği serbest bırakın ve bıçak tamamen duruncaya kadar testereyi malzeme içinde hareketsiz tutun. 00BookC3606DBEU.indb18600BookC3606DBEU.indb186 2022/10/0611:45:272022/10/0611:45:27187 Türkçe Bıçak hareket halindeyken kesinlikle testereyi malzemeden çıkarmaya çalışmayın veya geriye doğru çekmeyin; aksi halde geri tepme oluşabilir. Bıçağın sıkışma nedenini araştırın ve gidermek için gereken işlemi yapın. c) Testereyi iş parçası üzerinde tekrar çalıştırmaya başlarken, testere dişleri malzeme içinde kavramayacak şekilde testere bıçağını kertik içinde ortalayın. Eğer testere bıçağı sıkışırsa, testere yeniden çalıştırıldığında yukarı doğru hareket edebilir veya iş parçasından geri tepebilir. d) Bıçak sıkışması ve geri tepme riskini asgariye düşürmek için büyük levhaları destekleyin. Büyük levhalar kendi ağırlıkları altında bükülme eğilimi gösterirler. Destekler, her iki tarafta levhanın altına, kesme çizgisinin ve levha kenarının yakınına yerleştirilmelidir. e) Körelmiş veya hasar görmüş bıçakları kullanmayın. Bilenmemiş veya uygun şekilde ayarlanmamış bıçaklar dar kesikler üreterek aşırı sürtünmeye, bıçak sıkışmasına ve geri tepmeye neden olurlar. f) Kesim yapmadan önce, bıçak derinliği ve eğim ayarı kilitleme levyeleri sıkı ve emniyetli olmalıdır. Kesim sı rasında bıçak ayarının kayması, sıkışmaya ve geri tepmeye neden olabilir. g) Mevcut duvarlarda veya başka kör alanlarda kesim yaparken çok dikkatli olun. Çıkıntı yapan bıçak, geri tepmeye neden olabilecek nesneleri kesebilir. Alt muhafazanın işlevi a) Her kullanımdan önce alt muhafazanın doğru şekilde kapanıp kapanmadığını kontrol edin. Alt muhafaza serbestçe hareket etmiyor ve hemen kapanmıyorsa testereyi çalıştırmayın. Kesinlikle alt muhafazayı açık konuma ayarlamayın. Testere kazayla düşürülürse, alt muhafaza bükülebilir. Alt muhafazayı geri çekme koluyla kaldırın ve serbestçe hareket ettiğinden ve herhangi bir kesim açısında veya derinliğinde bıçağa veya başka herhangi bir parçaya dokunmadığından emin olun. b) Alt muhafaza yayının çalışmasını kontrol edin. Muhafaza ve yay uygun şekilde çalışmıyorsa, kullanımdan önce tamir edilmelidir. Hasar gören parçalar, yapışkan birikintiler veya döküntüler nedeniyle alt muhafaza ağır çalışabilir. c) Alt muhafaza sadece “dalarak kesim” ve “bileşik kesim” gibi özel kesimler için manüel olarak geri çekilebilir. Tutamağı geri çekerek alt muhafazayı kaldırın ve bıçak malzemeye girer girmez alt muhafaza serbest bırakılmalıdır. Diğer tüm kesme işlemleri için, alt muhafaza otomatik olarak çalışmalıdır. d) Testereyi tezgaha veya yere koymadan önce daima alt muhafazanın bıçağı kapladığından emin olun. Korunmayan, hareketli bir bıçak, testerenin geriye doğru hareket ederek yolundaki her şeyi kesmesine neden olacaktır. Düğme serbest bırak ıldıktan sonra bıçağın durması için geçen zamana dikkat edin.

İLAVE GÜVENLİK UYARILARI

1. İşlem sırasında kulak koruyucu kullanın.

2. Sadece makine üzerinde belirtilen bıçak çapını kullanın.

3. Başka herhangi bir taşlama çarkı kullanmayınız.

4. Deforme olmuş veya çatlamış testere bıçaklarını

5. Yüksek hız çeliğinden yapılmış testere bıçaklarını

6. Bu talimatlarda belirtilen özelliklere uymayan testere

bıçaklarını kullanmayın.

7. Testere bıçaklarını disk üzerinde yanal baskı uygulayarak

8. Testere bıçaklarını daima keskin tutun.

9. Alt muhafazanın düzgün ve serbestçe hareket ettiğinden

10. Yuvarlak testereyi hiçbir şekilde alt koruyucu aç

pozisyondayken kullanmayın.

11. Muhafaza sisteminin geri çekme mekanizmasının doğru

şekilde çalıştığından emin olun.

12. Yuvarlak testereyi hiçbir şekilde testere bıçağı yukarıya

veya yana dönükken kullanmayın.

13. Malzemede çivi gibi yabancı maddeler bulunmadığından

14. Testere bıçakları aralığı 165 mm ila 162 mm arasında

15. Herhangi bir ayar, servis veya bakım yapmadan önce pili

16. Fren geri tepmesine dikkat edin.

Bu dairesel testere, düğme serbest bırakıldığında çalışan bir elektrikli fren barındırır. Fren çalışırken biraz geri tepme olduğu için, ana gövdeyi güvenli bir şekilde tuttuğunuzdan emin olun.

menin KAPALI konumunda olduğundan emin olun. Eğer düğme AÇIK konumunda iken pil elektrikli alete takılırsa, elektrikli alet hemen çalışmaya başlayarak ciddi bir kazaya neden olabilir.

18. Altlık ile malzeme arasında boşluk olması durumunda

kesme işleminden kaçının. Bıçak bağlanıyorsa veya herhangi bir nedenle bir kesme işlemine ara verdiğinizde, tetiği serbest bırakın ve bıçak tamamen duruncaya kadar testereyi malzeme içinde hareketsiz tutun. Bıçak hareket halindeyken kesinlikle testereyi malzemeden çıkarmaya çalışmayın veya geriye doğru çekmeyin, GERİ TEPME oluşabilir. Bıçağın sıkışma nedenini araştırın ve gidermek için gereken işlemi yapın.

şması ve GERİ TEPME riskini asgariye düşürmek için büyük levhaları destekleyin. Büyük levhalar kendi ağırlıkları altında bükülme eğilimi gösterirler (Şek. 3). Destekler, her iki tarafta levhanın altına, kesme çizgisinin ve levha kenarının yakınına Şek. 2‘de gösterildiği şekilde yerleştirilmelidir. Bıçak sıkışması ve geri tepme riskini asgariye düşürmek için. Kesme işlemi, testerenin iş parçası üzerinde dayandırılmasını gerektirdiğinde, testere büyük kısım üzerine dayandırılmalıdır ve küçük parça kesilir.

20. Mevcut duvarlarda veya diğer çıkmaz bölgelerde

bir “Cep Kesimi” yaparken son derece dikkatli olun. Çıkı ntı yapan bıçak, GERİ TEPMEYE neden olabilecek nesneleri kesebilir. Elinizi veya parmaklarınızı testerenin arkasına ASLA koymayın (Şek. 4). Geri tepme olursa, testere kolayca elinizin üzerine geri doğru sıçrayabilir ve muhtemelen yaralanmaya sebep olabilir.

21. UYARI: İş parçasını düzgün bir şekilde desteklemek ve

kişisel yaralanmaya sebep olabilecek kontrol kaybını önlemek için testereyi sıkı bir şekilde tutmak önemlidir. Şek. 5 testerenin genel olarak nasıl desteklendiğini göstermektedir.

22. Testere altlığının geniş kısmını, iş parçasının sağlamca

desteklenen kısmı üzerine yerleştirin, kesim işlemi yapıldığında dü şecek kısmına yerleştirmeyin. Şekillerde gösterildiği gibi Şek. 6 tahtanın ucunun DOĞRU kesilme şeklini ve Şek. 7 YANLIŞ kesilme şeklini göstermektedir. İş parçası küçük veya kısaysa, sıkıştırın. KISA YERLERİ ELLE TUTMAYA ÇALIŞMAYIN!

23. Dairesel testere bir mengenede baş aşağı konumda

tutulurken asla kesmeye çalışmayın. Bu durum oldukça tehlikelidir ve ciddi kazalara yol açabilir (Şek. 8). 00BookC3606DBEU.indb18700BookC3606DBEU.indb187 2022/10/0611:45:272022/10/0611:45:27188 Türkçe

24. Bu kılavuzu kullanırken, kesilen malzemenin testere

bıçağı ile kılavuz arasına kaymasına olanak sağlayacak eğimli bir kesim gerçekleştirmeye çalışmayın. Bunun yapılması yaralanmaya neden olabilir. (Şek. 9, 10)

25. Kol gevşek kalırsa, çok tehlikeli bir durum oluşturacaktır.

Onu daima iyice sıkıştırın. (Şek. 15)

26. Eğme kelebek cıvatasının ve eğme kelebek somununun

gevşek bırakılması çok tehlikelidir. Daima iyice sıkın. (Şek. 26)

27. Kesme işleminden önce, keseceğiniz malzemeden

emin olun. Eğer kesilecek malzeme zararlı/toksik tozlar üretecekse, toz torbasını n veya uygun toz çekme sisteminin toz çıkışına sıkıca bağlantığından emin olun. Ayrıca, mevcutsa toz maskesi kullanın. ○ Kesmeye başlamadan önce, testere bıçağının tam devir hızını kazandığını onaylayın. ○ Çalışma sırasında testere bıçağının durması veya anormal ses çıkarması halinde, derhal düğmeyi KAPATIN. ○ Yuvarlak testerenin yukarı veya yana doğru bakan bıçakla kullanılması çok tehlikelidir. Bu tür olağan dışı uygulamalardan kaçınılmalıd ır. ○ Malzemeleru keserken daima emniyet gözlüğü takın. ○ Bir işi bitirdiğinizde, pili çıkarın.

28. Testere bıçağını taktıktan sonra, kilit kolunun belirtilen

konuma emniyetli şekilde sabitlendiğini onaylayın.

29. Ahşap kesmeye uygun bir testere bıçağı kullanın.

30. Aletin üzerinde görüntülenen dönüş hızına eşit veya

daha yüksek bir görüntülenen hıza sahip bir testere bıçağı kullanın.

31. EN847-1 ile uyumlu bir testere bıçağı kullanın.

32. Işığa bakarak gözünüzü ışığa direkt olarak maruz

bırakmayın. Gözünüz ışığa sürekli maruz kalırsa, gözünüz zarar görecektir. LED lambanın merceğ i üzerindeki herhangi bir kir veya pisliği merceği çizmemeye özen göstererek yumuşak bir bezle silin. LED lambanın merceği üzerindeki çizikler daha düşük parlaklığa yol açabilir.

33. Düğme paneline güçlü bir darbede bulunmayın veya

paneli kırmayın. Soruna yol açabilir.

34. Bataryayı her zaman 0°C ila 40°C sıcaklık aralığında

şarj edin. 0°C'den düşük bir sıcaklık, aşırı şarj olmasına neden olacaktır ve bu durum tehlikelidir. Batarya 40°C'den yüksek bir sıcaklıkta şarj edilemez. Şarj için en uygun sıcaklık 20°C ila 25°C aralığıdır.

35. Şarj cihazını sürekli olarak kullanmayın.

Bir şarj işlemi tamamlandığında, bataryanın bir sonraki şarj işlemine başlamadan önce şarj cihazını yaklaşık 15 dakika boyunca bekletin.

36. Şarj edilebilir batarya bağlantı deliğine yabancı madde

girmesine izin vermeyin.

37. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını

38. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın.

Bataryanın kısa devre olması büyük bir elektrik akıma ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

39. Bataryayı ateşe atmayın. Eğer batarya yanmışsa

40. Şarj sonrası batarya ömrü pratik kullanım için çok

kısaldığı nda bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

41. Şarj cihazının havalandırma deliklerine nesneler

sokmayın. Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

42. Bu üniteyi sürekli kullanırken, ünite motorda ve düğmede

hasara neden olabilecek şekilde aşırı ısınabilir. Bu nedenle, gövde her ısındığında, aleti bir süre dinlendirin.

43. Bataryanın sağlam bir şekilde takıldığından emin olun.

Batarya gevşekse yerinden çıkarak bir kazaya neden olabilir.

44. Alet veya batarya terminalleri (batarya montajı) deforme

olmuşsa ürünü kullanmayın. Bataryayı takmak duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

45. Aletin terminallerini (batarya montajı) talaş ve tozdan

uzak tutun. ○ Kullanmadan önce terminaller bölgesinde talaş ve toz birikmediğinden emin olun. ○ Kullanım sırasında aletin üzerindeki talaş veya tozun bataryanın üzerine düşmesini engellemeye çalışın. ○ Çalışmayı askıya aldıktan veya kullandıktan sonra, aleti düşen talaş veya toza maruz kalabileceği bir yerde bırakmayın. Bunun yapılması duman ç ıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

46. Aleti ve pili daima -5°C ila 40°C arasındaki sıcaklıklarda

UYARI Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur.

Böyle bir durumda bataryayı derhal şarj edin.

2. Eğer alete fazla yüklenilirse motor durabilir. Böyle

bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.

3. Eğer batarya aşırı iş koşulunda fazla ısınırsa, batarya

gücü kesilebilir. Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ard ından aleti tekrar kullanabilirsiniz. Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. UYARI Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun. ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun. ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın. ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin;

çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fi ziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduğu görülen bataryayı

4. Bataryayı belirtilenler dışında herhangi bir amaç için

5. Eğer belirtilen şarj etme süresi geçmesine rağmen

batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

6. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı

kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

7. Sızıntı görülmesi veya kötü koku algılanması durumunda

derhal ateşten uzaklaştırı

8. Güçlü statik elektrik üretilen bir yerde kullanmayın.

00BookC3606DBEU.indb18800BookC3606DBEU.indb188 2022/10/0611:45:272022/10/0611:45:27189 Türkçe

9. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk

solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

10. Bataryayı suya daldırmayın veya içinde herhangi

bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçını lmalıdır. İKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa,

gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse,

derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku,

deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin. UYARI Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağ ıdaki kurallara kesinlikle uyun. ○ Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın. ○ Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin.

LİTYUM İYON BATARYANIN

TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun. UYARI Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun. ○ Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir. ○ Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir. ○ BSL36B18 (ayrıca satılır) elektrikli el aletine kurulu ise güç çıkışı 100 Wh değerini aşacakt ır ve ünite nakliye sınıfl andırması için Tehlikeli Madde olarak derecelendirilecektir.

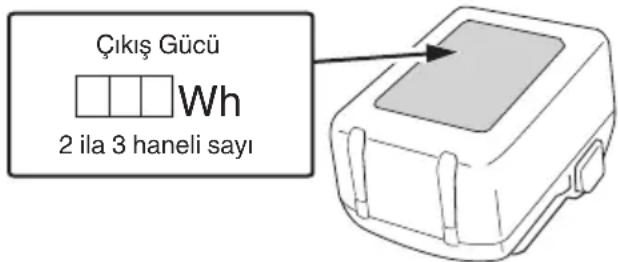

Çıkış Gücü 2 ila 3 haneli sayı

USB CİHAZI BAĞLANTI ÖNLEMLERİ

(UC18YSL3) Beklenmedik bir sorun meydana gelirse, bu cihaza bağlı bir USB cihazındaki veriler bozulabilir veya kaybolabilir. Bu ürünle kullanmadan önce USB cihazında bulunan herhangi bir veriyi yedeklediğinizden daima emin olun. Bağlı bir cihazda meydana gelebilecek herhangi bir hasardan veya bir USB cihazında kayıtlı herhangi bir verinin kaybolmasından veya bozulmasından dolayı şirketimizin kesinlikle hiçbir sorumluluk kabul etmeyeceğinden lütfen haberiniz olsun. UYARI ○ Kullanmadan önce USB kablosunda herhangi bir kusur veya hasar olup olmadığını kontrol edin. Kusurlu veya hasarlı bir USB kablosunun kullanılması duman yayılımına veya tutuşmaya sebep olabilir. ○ Ürün kullanılmadığında, USB bağlantı noktasını kauçuk kapakla örtün. USB bağlantı noktasında toz, vb. birikimi duman yayılımına veya tutuşmaya yol açabilir. NOT ○ USB yeniden şarj etme iş lemi sırasında bazen duraklama olabilir. ○ Bir USB cihazı şarj edilmediği zaman, USB cihazını şarj aletinden çıkarın. Aksi halde, USB cihazın pil ömrü azalmakla kalmaz, beklenmedik kazalara da yol açabilir. ○ Cihazın tipine bağlı olarak bazı USB cihazlarını şarj etmek mümkün olabilir. PARÇA ADLARI (Şek. 1–Şek. 33) Düğme Düğme kilidi Kesme derinliği kolu Eğimli kelebek somunu Kılavuz sıkma kelebek cıvatası Alt koruyucu Cıvata Pul (B) Testere bıçağı Kılavuz parçası Altlık Eğimli kelebek cıvata Kilit kolu Kılavuz sabitleyici düğme cıvata Durdurucu kol LED lamba Batarya Altıgen çubuk anahtar Tutacak Alt tutamak M6 tespit vidası (×2) 00BookC3606DBEU.indb18900BookC3606DBEU.indb189 2022/10/0611:45:272022/10/0611:45:27190 Türkçe Paralellik ayarı M6 tespit vidası Konik parça Açı ayarlama vidası Açı ayarlama vidası (45° için) Mod seçme düğmesi Sessiz mod gösterge lambası Aydınlatma modu düğmesi Aydınlatma modu gösterge lambası Uzun kılavuz Kılavuz Toz toplama ağzı Flor levha Şarj gösterge lambası Pul (A) Batarya seviye gösterge düğmesi Batarya seviye gösterge lambası Gösterge paneli SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. C3606DB: Akülü daire testere Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Daima koruyucu gözlük takın. Daima koruyucu kulaklık takın. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.

Yüksüz hız AÇMA KAPAMA Pili çıkartın Uyari Yasaklanmış eylem Mod seçme düğmesi Aydınlatma modu düğmesi Sürekli Açık (60 saniyeden sonra kapanır) Sürekli kapalı Batarya doluluk gösterge düğmesi Batarya Yanıyor ; Kalan batarya gücü %75’in üzerinde. Yanıyor ; Kalan batarya gücü %50–%75. Yanıyor ; Kalan batarya gücü %25–%50. Yanıyor ; Kalan batarya gücü %25’in altında. Yanıp sönüyor ; Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin. Yanıp sönüyor ; Yüksek sıcaklık dolayısıyla çıkış gücü askıya alındı. Bataryayı aletten çıkarın ve tamamen soğumasına izin verin. Yanıp sönüyor ; Hata veya arıza nedeniyle çıkış gücü askıya alındı. Sorun bataryayla ilgili olabilir, bu nedenle satıcınızla iletişim kurun. NOT LED lambanın açık unutulması nedeniyle batarya gücünün harcanmasını engellemek için, yaklaşık 3 saniye sonra lamba otomatik olarak söner. STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 265’te listelenen aksesuarlar yer alır Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR Çeşitli ağaç türlerinin kesilmesi 00BookC3606DBEU.indb19000BookC3606DBEU.indb190 2022/10/0611:45:282022/10/0611:45:28191 Türkçe

(Yüksek mod) 4300 dk

(Sessiz mod) Kapasite Kesme derinliği 90° 66 mm 45° 45 mm -5° 57 mm Bu alet için batarya mevcuttur* Çok voltlu batarya Ağırlık** 3,4 kg (BSL36A18) 3,7 kg (BSL36B18)

• Mevcut bataryalar (BSL3660/3620/3626, BSL18 serisi vb.) bu aletle kullanılamaz. ** EPTA-Prosedürü 01/2014’e göre NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. Elektronik kontrol ○ Yumuşak çalıştırma ○ Aşırı yüklenme koruması Bu koruma özelliği, çalışma sırasında motorun aşırı yüklenmesi veya dönüş hızında belirgin bir düşüş olması durumunda motora giden gücü keser. Aşırı yüklenme koruma özelliği etkinleştirildiğinde motor durabilir. Böyle bir durumda aletin düğmesini serbest bırakın ve aşırı yüklenmenin sebeplerini ortadan kaldırın. Daha sonra aleti tekrar kullanabilirsiniz. ○ Aşırı ısınma koruması Bu koruma özelliği, çalışma sırasında motorun aşırı ısınması durumunda motora giden gücü keser ve elektrikli aleti durdurur. Aşırı ısınma koruma özelliği etkinleştirildiğinde motor durabilir. Böyle bir durumda aletin düğmesini serbest bırakın ve birkaç dakika soğumasına müsaade edin. Daha sonra aleti tekrar kullanabilirsiniz. ○ Dönüş hızı değiştirme işlevi (Yüksek mod / Orta mod / Sessiz mod) (Bkz. Şek. 18)

Model BSL36A18 Voltaj 36 V / 18 V (Otomatik Geçiş*) Batarya kapasitesi 2,5 Ah / 5,0 Ah (Otomatik Geçiş*) Mevcut kablosuz ürünler** Çok voltlu seri, 18 V ürün Mevcut şarj cihazı Lityum iyon bataryalar için kayar şarj cihazı

• Alet kendi kendine otomatik olarak geçiş yapacaktır. ** Ayrıntılar için lütfen genel kataloğumuza bakın. ŞARJ ETME Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fi şini prize takın.

Şarj aletinin fi şini bir prize takarken, şarj gösterge lambası kırmızı renkte yanıp sönecektir (1 saniye aralıklarla).

2. Bataryayı şarj cihazına takın

Bataryayı Şek. 24 (sayfa 6)’de görüldüğü gibi şarj cihazına sıkıca takın.

Şarj cihazına bir batarya takarken, şarj gösterge lambası mavi yanıp sönecektir. Batarya tamamen şarj olduğunda, şarj gösterge lambası yeş il yanacaktır. (Bkz. Tablo 1) (1) Şarj gösterge lambası bildirimi Şarj gösterge lambasının bildirimleri, şarj aletinin veya şarj edilebilir pilin durumuna göre Tablo 1’de gösterildiği şekilde olacaktır. Tablo 1 Şarj cihazı durumu Gösterge lambasının durumu Göstergenin anlamı Şarj öncesinde 0,5 sn. aralıklarla

(KIRMIZI) Güç kaynağına bağlı *

Şarj sırasında 1 sn. aralıklarla 0,5 sn. boyunca yanar. (MAVİ) %50’den az şarj edilmiş 0,5 sn. aralıklarla 1 sn. boyunca yanar. (MAVİ) %80’den az şarj edilmiş Sürekli yanar (MAVİ)

’den fazla şarj edilmiş Şarj tamamlandığında Sürekli yanar (YEŞİL) (Sürekli zil sesi: yaklaşık 6 sn.) Aşırı ısınma bekleme modu 0,3 sn. aralıklarla

(KIRMIZI) Pil aşırı ısınmış. Şarj yapılamıyor. *

Şarj imkansız 0,1 sn. aralıklarla AÇIK/KAPALI (MOR) (Kesintili zil sesi: yaklaşık 2 sn.) Pil veya şarj cihazı arızalı *

*1 Kırmızı lamba şarj cihazı takıldıktan sonra bile yanıp sönmeye devam ederse pilin tam olarak takıldığını onaylamak için kontrol edin. *2 Olduğu gibi bırakıldığında bile, pil soğuduktan sonra şarj başlayacak olmasına rağmen en iyi uygulama pili çıkarmak ve şarj etmeden önce, gölgeli, iyi havalandırılan bir yerde pilin soğumasına izin vermektir. 00BookC3606DBEU.indb19100BookC3606DBEU.indb191 2022/10/0611:45:292022/10/0611:45:29192 Türkçe

○ Pili tamamen takın. ○ Pil yuvasına veya terminallere yabancı madde yapışmadığını onaylamak için kontrol edin. <Şarj işlemi uzun sürüyorsa> ○ Şarj işlemi aşırı derecede düşük ortam sıcaklıklarında daha uzun sürecektir. Pili sıcak bir yerde şarj edin (iç mekanlar gibi). ○ Hava menfezini engellemeyin. Aksi takdirde içi aşırı ısınacak ve şarj cihazının performansını düşürecektir. ○ Soğutma fanı çalışmıyorsa onarım işlemleri için bir HiKOKI Yetkili Servis Merkezi ile iletişim kurun. (2) Şarj edilebilir pilin şarj süresi ve sıcaklıklar hakk ında Sıcaklıklar ve şarj süresi, Tablo 2’de görüldüğü gibi olacaktır. Tablo 2 Model UC18YSL3 Pil tipi Li-ion Şarj voltajı 14,4–18 V Pilin şarj edilebileceği sıcaklıklar 0°C–50°C Batarya kapasitesi için şarj süresi, yaklaşık (20°C’de) 1,5 Ah 15 dk 2,0 Ah 20 dk 2,5 Ah 25 dk 3,0 Ah 20 dk (BSL1430C, BSL1830C: 30 dk) 4,0 Ah 26 dk (BSL1840M: 40 dk) 5,0 Ah 32 dk 6,0 Ah 38 dk 8,0 Ah 52 dk Çoklu gerilimli batarya 1,5 Ah (×2 ünite) 20 dk 2,5 Ah (×2 ünite) 32 dk

(×2 ünite) 52 dk Pil hücrelerinin sayısı 4–10 USB için şarj voltajı 5 V USB için şarj akımı 2 A Ağırlık 0,6 kg NOT Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre farklılık gösterebilir.

4. Şarj cihazının elektrik fi şini prizden çıkarın.

5. Şarj cihazını sıkıca tutun ve bataryayı çekerek

çıkarın. NOT Şarj işleminden sonra bataryayı makineden çıkardığınızdan emin olun. Yeni bataryalar, vb. durumundaki elektrik boşalmasıyla ilgili Yeni bataryaların dahili kimyasal maddeleri ve uzun bir süre boyunca kullanılmayan bataryalar aktif hale getirilmiş olmadığı için, birinci ve ikinci kez kullanımlarında elektrik boşalması düşük olabilir. Bu geçici bir olaydır ve bataryaları 2–3 kez şarj ederek şarj etmek için gerekli olan normal süre eski haline gelecektir. Bataryanın daha uzun süre çalışması için yapılması gerekenler. (1) Bataryaları tamamen tükenmeden önce yeniden şarj edin. Aletin gücünün azaldığını hissettiğiniz zaman, aleti kullanmayı durdurun ve bataryayı yeniden şarj edin. Aleti kullanmaya devam edersiniz ve elektrik akımını tüketirseniz, batarya hasar görebilir ve ömrü kısalacaktır. (2) Yüksek sıcaklıklarda şarj etmekten kaçının. Şarj edilebilir bir batarya kullanımdan hemen sonra sıcak olacaktır. Bu şekildeki bir batarya kullanımdan hemen sonra şarj edilirse, dahili kimyasal maddesi bozulacak ve batarya ömrü kısalacaktır. Bataryayı kenara koyun ve bir süre soğuduktan sonra yeniden şarj edin. İKAZ ○ Eğer batarya uzun bir süre doğrudan güneş ışığ ına maruz kalan bir yerde bırakılması veya az önce kullanılmış olması nedeniyle ısınmışken şarj edilirse, şarj cihazının şarj gösterge lambası 0,3 saniye boyunca yanar, 0,3 saniye boyunca yanmaz (0,3 saniye boyunca kapalıdır). Böyle bir durumda, şarj işleminden önce akünün soğumasını bekleyin. ○ Şarj gösterge lambası titreyerek yandığında (0,2 saniyelik aralıklarla), şarj aletinin pil konektöründe yabancı nesneler olup olmadığını kontrol edin ve varsa çıkartın. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün.

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa Kılavuz kullanılarak yapılan eğimli kesim (+45° yönünde)

Kılavuz kullanılarak yapılan eğimli kesim (-5° yönünde)

Taban yanları ile testere bıçağının paralelliğinin ince ayarlanması

Eğim açısının ince ayarlanması (90° olduğunda)

Eğim açısının ince ayarlanması (45° olduğunda)

Kılavuz parça konumunun ince ayarı 14 5 Kesme derinliğinin ayarlanması 15 5 Kesme çizgisi 16 5 Düğmeyle çalıştırma 17 5 Mod seçme işlevi hakkında (*1) 18 5 LED lambanın kullanımı

Uzun kılavuzun takılması (haricen satılır) 20 6 Kılavuzun takılması 21 6 Flor levhanın takılması (haricen satılır) 22 6 Bataryayı çıkarma ve takma 23 6 00BookC3606DBEU.indb19200BookC3606DBEU.indb192 2022/10/0611:45:292022/10/0611:45:29193 Türkçe Şarj etme 24 6 Dik açılarda kesme 25 7 Eğimli kesme (+45° yönünde) 26 7 Eğimli kesme (–5° yönünde) 27 7 Testere bıçağının sökülmesi 28 8 Testere bıçağının takılması 29 8 Batarya doluluk göstergesi 30 9 Bir USB cihazı elektrik prizinden şarj etme 31-a 9 Bir USB cihazı ve bataryayı elektrik prizinden şarj etme 31-b 9 USB cihazının şarj edilmesi 32 9 USB cihazının şarj edilmesi tamamlandığında

Aksesuarların seçimi ― 266 (*1) Mod seçme işlevi hakkında Mod seçme düğmesine her basıldığında, işlem modu değişir. Sessiz mod, maksimum motor DEVRİNİ düşürerek, daha az gürültüyle etkin çal ışmaya olanak sağlar. Mod Yüksüz hız Yüksek 5600 dk

NOT ○ Mod yalnızca bir pil takıldıktan ve düğme kilidine bir kez basıldıktan sonra değişecektir. ○ Düğme açık/kapalı durumda olsa veya pil çıkarılsa/ yeniden takılsa bile geçerli mod korunacaktır.

LED LAMBA UYARI SİNYALLERİ

Bu ürün aletin kendisinin yanı sıra aküyü de korumak için tasarlanmış işlevlere sahiptir. Anahtar çekildiğinde, çalışma sırasında koruma işlevlerinden herhangi biri harekete geçirilirse, LED lamba Tablo 3’te tarif edildiği gibi yanıp sönecektir. Koruma işlevlerinden herhangi biri harekete geçirildiğinde, parmağınızı anahtardan derhal çekin ve düzeltici eylem altında tarif edilen talimatları takip edin. Tablo 3 Koruma İşlevi LED Lamba Göstergesi Düzeltici Eylem Aşırı Yüklenme Koruması 0,1 saniye açık/ 0,1 saniye kapalı Aşırı yüklenmenin sebebini ortadan kaldırın. Sıcaklık Koruması 0,5 saniye açık/ 0,5 saniye kapalı Aletin ve akünün iyice soğumasına izin verin.

UYARI Bakım ve kontrolden önce düğmenin kapalı olduğundan ve pilin çıkartıldığından emin olun.

1. Testere bıçağının muayene edilmesi

Körelmiş bir testere bıçağı kullanılması verimi azaltacağından ve olası motor arızasına neden olacağından, aşınma fark eder etmez testere bıçağını bileyin veya değiştirin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

3. Motor birimi bakımı

Motor sargısı bu aletin önemli bir parçasıdır. Hasar vermekten ve temizleme yağı veya suyu ile temastan kaçının. 50 saatlik kullanımdan sonra, motor gövdesinin havalandırma deliklerine bir hava tabancası veya diğer bir araç ile kuru hava üfl eyerek motoru temizleyin (Şekil 34). Motorda toz veya parçacık birikmesi hasara neden olacaktır.

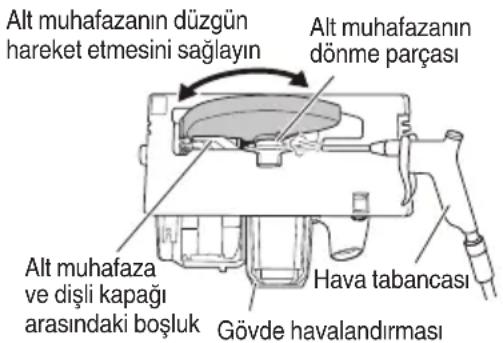

4. Alt muhafazanın kontrolü ve bakımı

Alt muhafazanın her zaman kolayca hareket ettiğinden emin olun. Herhangi bir arıza durumunda, alt muhafazayı derhal tamir edin. Temizleme ve bakım için, alt muhafaza ile dişli kapağı arasındaki boşluğu ve alt muhafazanın dönme parçasını hava ile temizlemek için bir hava tabancası veya diğer bir alet kullanın. (Şekil 34). Bunu yapmak talaş ve diğer partiküllerin yayılmasını önlemeye yardımcı olur. Talaş veya diğer partiküllerin alt muhafaza civarında birikmesi arıza veya hasara neden olabilir. UYARI Tozun solunmasını veya göz iritasyonunu önlemek için alt muhafazayı, havalandırma deliklerini veya ürünün diğer parçalarını temizlemek için bir hava tabancası ya da başka bir alet kullanırken koruyucu güvenlik gözlükleri ve toz maskesi takın. Alt muhafazanın düzgün hareket etmesini sağlayın Alt muhafazanın dönme parçası Gövde havalandırması Alt muhafaza ve dişli kapağı arasındaki boşluk Hava tabancası Şekil 34 00BookC3606DBEU.indb19300BookC3606DBEU.indb193 2022/10/0611:45:292022/10/0611:45:29194 Türkçe GARANTİ HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerler EN62841’e göre belirlenmiş ve ISO 4871’e göre beyan edilmiştir. Ölçülmüş A-ağırlıklı ses gücü seviyesi: 100 dB (A) Ölçülmüş A-ağırlıklı ses basıncı seviyesi: 89 dB (A) Belirsizlik K: 3 dB (A) Kulak koruyucu takın. EN62841’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Sunta kesme: Vibrasyon emisyon değeri a

Belirsizlik K = 1,5 m/s

Beyan edilen titreşim toplam değeri ve beyan edilen gürültü emisyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti başka bir aletle kıyaslamak için kullanılabilir. Aynı zamanda maruz kalmaya dair bir ön değerlendirmede de kullanılabilirler. UYARI ○ Elektrikli aletin gerçek kullanımı sırasındaki titreşim ve gürültü emisyonları, aletin kullanım şekline, özellikle hangi tür iş parçası işlendiğine bağlı olarak beyan edilen toplam değerden farklı olabilir ve ○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak). NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.

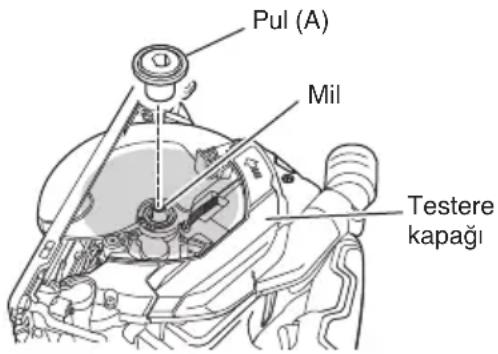

5. Testere kapağının içini temizleme

Testere kapağının içinde talaş ve diğer kalıntıların toplanmadığından emin olmak için düzenli aralıklarla kontrol edin ve temizleyin. Kontrol ederken ve temizlerken testere bıçağını her zaman çıkarın. (Şekil 35) Pul (A) Mil Testere kapağı Şekil 35

6. Terminallerin kontrolü (alet ve batarya)

Terminaller üzerinde talaş ve toz birikmediğinden emin olmak için kontrol edin. Zaman zaman çalışma öncesinde, sırasında ve sonrasında kontrol edin. DİKKAT Terminaller üzerinde biriken talaş veya toz varsa bunları temizleyin. Bu işlemin yapılmaması arızayla sonuçlanabilir.

7. Dış yüzeyin temizlenmesi

Elektrikli alet kirlendiğinde, yumuşak kuru veya sabunlu suyla hafi fçe ıslatılmış bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

Elektrikli aleti ve aküyü 40°C’den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayın. NOT Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarından emin olun. Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir. Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifi ye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz. 00BookC3606DBEU.indb19400BookC3606DBEU.indb194 2022/10/0611:45:302022/10/0611:45:30195 Türkçe

Alet normal şekilde çalışmazsa, aşağıdaki tabloda belirtilen kontrolleri uygulayın. Bu kontroller sorunu çözmezse, satıcınıza veya HiKOKI Yetkili Servis Merkezine danışın. Belirti Olası Nedeni Çözüm Alet çalışmıyor Akü gücü kalmamıştır Aküyü şarj edin. Batarya tamamen takılı değil. Bir klik sesi duyana kadar bataryayı içeri bastırın. Alet aniden durdu Alet aşırı yüklenmiştir Aşırı yüke sebep olan sorundan kurtulun. Aşırı yükleme koruması çalışıyor. Pil aşırı ısınmış. Bataryanın soğumasını bekleyin. Eğilemez Eğme kelebek cıvatası ve eğme kelebek somunu gevşetilmemiş. Eğme kelebek cıvatasını ve e ğme kelebek somununu gevşettikten sonra eğmeyi deneyin. Gerekli ayarlamaları yaptıktan sonra gevşetilen parçaları sıkın. Eğme işlemi geri çevrilemez Kesme derinliği maksimuma ayarlanır. Kesme derinliğini daha düşük bir ayara getirdikten sonra tersine eğin. Eğme kelebek cıvatası ve eğme kelebek somunu gevşetilmemiş. Eğme kelebek cıvatasını ve eğme kelebek somununu gevşettikten sonra eğmeyi deneyin. Paralelliğe ince ayar yapılamaz M6 tespit vidaları (×2) gevşetilmemiş. (Bkz. Şek. 11

M6 tespit vidalarının (×2) her birini gevşetin. İyi kesmiyor Testere bıçağı aşınmış veya eksik dişleri var. Yeni bir testere bıçağıyla değiştirin. Cıvata gevşemiş.Cıvatayı iyice sıkın. Testere bıçağı ters takılmış. Testere bıçağını doğru yönde takın. Anahtar çekilemiyor Anahtar kilidi yeteri kadar içeri bastırılmamış. Anahtar kilidini sonuna kadar içeri bastırın. Talaş boşaltma yetersiz Testere kapağında talaş birikmiş. Testere kapağı içindeki talaşı temizleyin. Batarya takı lamıyor Alet için belirlenen bataryanın dışında bir batarya takılmaya çalışılıyor. Lütfen çok voltlu tip bir batarya takın. 00BookC3606DBEU.indb19500BookC3606DBEU.indb195 2022/10/0611:45:302022/10/0611:45:30196 Română

Tip ve özel tanım koduyla *1) tanımlı Akülü Daire Testerenin direktifl erinin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. *1) C3606DB C362888S *2) 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU *3) EN62841-1:2015 EN62841-2-5:2014 EN60335-1:2012+A11:2014 EN60335-2-29:2004+A2:2010 EN55014-1:2006+A1:2009+A2:2011 EN55014-2:1997+A1:2001+A2:2008 *4) Representative offi ce in Europe Hikoki Power Tools Deutschland GmbH Siemensring 34, 47877 Willich, Germany Head offi ce in Japan Koki Holdings Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan
