INSTRUKCJA OBSŁUGI C3606DB HiKOKI

μπαταρία διαφορετική από αυτή που καθορίζεται για το εργαλείο. Παρακαλούμε εγκαταστήστε μία μπαταρία πολλαπλών βολτ. 00BookC3606DBEU.indb14900BookC3606DBEU.indb149 2022/10/0611:45:172022/10/0611:45:17150 Polski f) Jeżeli praca elektronarzędziem musi być wykonywana w miejscu o dużej wilgotności, należy zawsze korzystać ze źródła zasilania zabezpieczonego wyłącznikiem różnicowoprądowym. Korzystanie z wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Podczas użytkowania elektronarzędzia należy zachowywać ostrożność, koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku. Elektronarzędzia nie powinny być użytkowane przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw. Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpy łowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń. b) Należy używać wyposażenia ochronnego. Należy zawsze nosić okulary ochronne. Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń. c) Należy uniemożliwić przypadkowe uruchomienie. Przed podłączeniem elektronarzędzia do gniazda zasilania i/lub zestawu akumulatorowego, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia. Ze względów bezpieczeństwa nie należy przenosić elektronarzędzi, trzymając palec na wyłączniku, ani podłącza ć do zasilania elektronarzędzi, których wyłącznik znajduje się w położeniu włączenia. d) Przed włączeniem elektronarzędzia usunąć wszystkie klucze regulacyjne. Pozostawienie klucza regulacyjnego połączonego z częścią obrotową elektronarzędzia może być przyczyną obrażeń. e) Nie sięgać elektronarzędziem zbyt daleko. Należy zawsze pamiętać o stabilnej postawie i zachowaniu równowagi. Zapewnia to lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach. f) Należy nosić odpowiednią odzież. Nie nosić luźnej odzieży ani biżuterii. Chronić włosy i odzież przed kontaktem z ruchomymi częściami urządzenia. Luźna odzież, biż uteria lub długie włosy mogą zostać pochwycone i wciągnięte przez ruchome części narzędzia. g) Jeżeli elektronarzędzie wyposażone jest w złącze dla urządzenia do odprowadzania i gromadzenia pyłów, należy pamiętać o właściwym podłączeniu i poprawnym użytkowaniu takiego urządzenia. Korzystanie z urządzeń do odprowadzania i gromadzenia pyłu zmniejsza zagrożenia związane z obecnością pyłu. h) Nie pozwól, aby wprawa osiągnięta w wyniku częstego korzystania z narzędzi pozwalała na beztroskę i ignorowanie zasad bezpieczeństwa narzędzi. Nieostrożne działanie może spowodować poważ

obrażenia w ciągu ułamka sekundy.

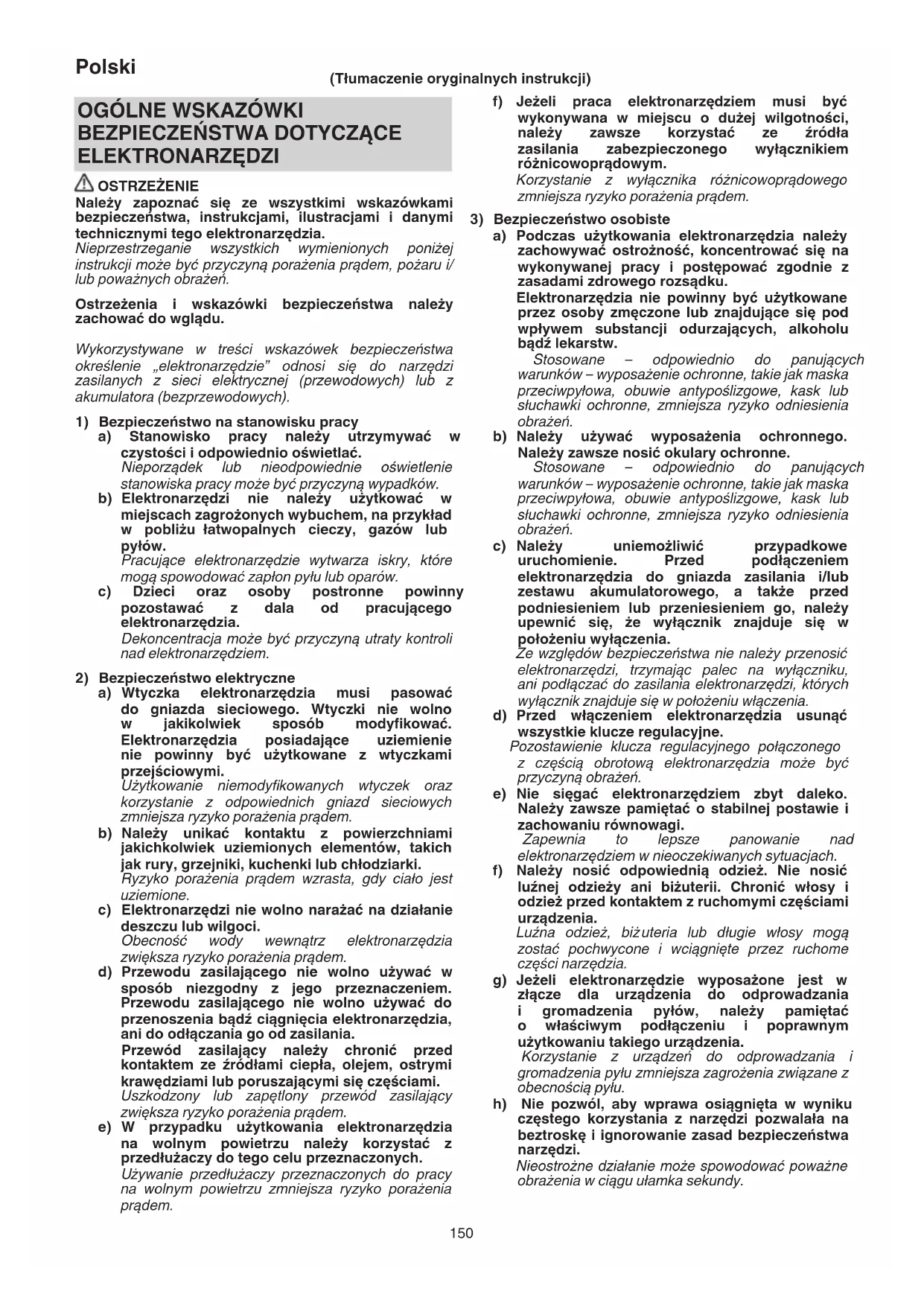

ELEKTRONARZĘDZI OSTRZEŻENIE Należy zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi tego elektronarzędzia. Nieprzestrzeganie wszystkich wymienionych poniżej instrukcji może być przyczyną porażenia prądem, pożaru i/ lub poważnych obrażeń. Ostrzeżenia i wskazówki bezpieczeństwa należy zachować do wglądu. Wykorzystywane w treści wskazówek bezpieczeństwa określenie „elektronarzędzie” odnosi się do narzędzi zasilanych z sieci elektrycznej (przewodowych) lub z akumulatora (bezprzewodowych).

1) Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać w czystości i odpowiednio oświetlać. Nieporządek lub nieodpowiednie oświetlenie stanowiska pracy może być przyczyną wypadków. b) Elektronarzędzi nie należy użytkować

miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów. Pracujące elektronarzędzie wytwarza iskry, które mogą spowodować zapłon pyłu lub oparów. c) Dzieci oraz osoby postronne powinny pozostawać z dala od pracującego elektronarzędzia. Dekoncentracja może być przyczyną utraty kontroli nad elektronarzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda sieciowego. Wtyczki nie wolno w jakikolwiek sposób modyfi kować. Elektronarzędzia posiadające uziemienie nie powinny być użytkowane z wtyczkami przejściowymi. Użytkowanie niemodyfi kowanych wtyczek oraz korzystanie z odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem. b) Należy unikać kontaktu z powierzchniami jakichkolwiek uziemionych elementów, takich jak rury, grzejniki, kuchenki lub chłodziarki. Ryzyko porażenia prądem wzrasta, gdy ciało jest uziemione. c) Elektronarzę dzi nie wolno narażać na działanie deszczu lub wilgoci. Obecność wody wewnątrz elektronarzędzia zwiększa ryzyko porażenia prądem. d) Przewodu zasilającego nie wolno używać w sposób niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia bądź ciągnięcia elektronarzędzia, ani do odłączania go od zasilania. Przewód zasilający należy chronić przed kontaktem ze źródłami ciepła, olejem, ostrymi krawędziami lub poruszającymi się częściami. Uszkodzony lub zapętlony przewód zasilający zwiększa ryzyko porażenia prądem. e) W przypadku użytkowania elektronarzędzia na wolnym powietrzu należy korzystać z przedłużaczy do tego celu przeznaczonych.

żywanie przedłużaczy przeznaczonych do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem. (Tłumaczenie oryginalnych instrukcji) 00BookC3606DBEU.indb15000BookC3606DBEU.indb150 2022/10/0611:45:172022/10/0611:45:17151 Polski

4) Obsługa i konserwacja elektronarzędzi

a) Nie używać elektronarzędzia ze zbyt dużą siłą. Należy wykorzystywać elektronarzędzie odpowiednie dla wykonywanej pracy. Elektronarzędzie przeznaczone do wykonania określonej pracy wypełni swoje zadanie lepiej i w sposób bardziej bezpieczny, jeżeli praca będzie wykonywana z zalecaną prędkością. b) Nie należy użytkować elektronarzędzia, którego wyłącznik jest uszkodzony. Każde elektronarzędzie, które nie może być właściwie włączane ani wyłączane, stanowi zagrożenie i musi zostać naprawione. c) Przed przystąpieniem do jakichkolwiek regulacji bądź wymiany akcesoriów oraz kiedy elektronarzędzie nie będzie używane przez dłuższy czas, nale ży odłączyć wtyczkę elektronarzędzia od źródła zasilania i/ lub odłączyć od elektronarzędzia zestaw akumulatorowy (jeśli jest to możliwe). Powyższe środki bezpieczeństwa mają na celu wyeliminowanie ryzyka przypadkowego uruchomienia urządzenia. d) Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci; osobom, które nie znają zasad obsługi elektronarzędzi lub niniejszych zaleceń nie wolno udzielać pozwolenia na użytkowanie elektronarzędzia. Użytkowanie elektronarzędzi przez osoby, które nie zostały właściwie poinstruowane, może stanowić zagrożenie. e) Elektronarzędzia i akcesoria należy konserwować. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome cz ęści są poprawnie umieszczone, czy nie są zakleszczone lub uszkodzone i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę elektronarzędzia. W razie uszkodzenia przed kolejnym użyciem elektronarzędzie musi zostać naprawione. Wiele wypadków następuje z powodu nieprawidłowej konserwacji elektronarzędzi. f) Narzędzia tnące powinny być zawsze ostre i czyste. Narzędzia tnące powinny być utrzymywane we właściwym stanie, z odpowiednio ostrymi krawędziami tnącymi – zmniejsza to ryzyko zakleszczenia narzędzia i ułatwia kontrolę nad nim. g) Elektronarzędzia, akcesoria, wiertła, narzędzia tnące itp. należy zawsze obsługiwać w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy. Używanie elektronarz ędzia w celach niezgodnych z jego przeznaczeniem może stanowić zagrożenie. h) Utrzymywać uchwyty i powierzchnie chwytania suche, czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytania uniemożliwiają bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.

5) Obsługa i konserwacja elektronarzędzia

akumulatorowego a) Do ładowania można wykorzystywać wyłącznie ładowarki wymienione przez producenta. Ładowarka właściwa dla ładowania konkretnego typu zestawów akumulatorowych może wywołać pożar, jeśli zostanie użyta do ładowania innego typu zestawów akumulatorowych. b) Do zasilania elektronarzędzi należy używać wyłącznie przeznaczonych dla nich zestawów akumulatorowych. Używanie innych zestawów akumulatorowych może być przyczyną obrażeń lub po żaru. c) Jeśli zestaw akumulatorowy nie jest używany, należy go przechowywać z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby, bądź inne niewielkie metalowe przedmioty, które mogą spowodować zwarcie zacisków. Zwarcie zacisków akumulatora może być przyczyną poparzeń lub pożaru. d) W skrajnie niesprzyjających warunkach może dojść do wycieku elektrolitu z akumulatora – należy unikać kontaktu z elektrolitem. Jeśli dojdzie do przypadkowego kontaktu z elektrolitem, miejsce kontaktu należy przepłukać wodą. W przypadku kontaktu elektrolitu z oczami należy dodatkowo zgłosić się do lekarza. Elektrolit wyciekający z akumulatora może powodować podrażnienia lub poparzenia. e) Nie korzystać z zestawu akumulatorowego ani narzędzia, które uległy uszkodzeniu lub zostały zmodyfi kowane. Uszkodzone lub zmodyfi kowane akumulatory mog

działać w nieprzewidywalny sposób i w konsekwencji prowadzić do pożaru, wybuchu lub ryzyka obrażeń. f) Nie wystawiać zestawu akumulatorowego ani narzędzia na działanie ognia lub nadmiernej temperatury. Narażenie na działanie ognia lub temperatury powyżej 130°C może spowodować wybuch. g) Postępować zgodnie ze wszystkimi instrukcjami ładowania i nie ładować zestawu akumulatorowego ani narzędzia poza zakresem temperatury podanym w instrukcjach. Ładowanie nieprawidłowo lub w temperaturze wykraczającej poza podany zakres może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

a) Elektronarzędzia mogą być serwisowane wyłącznie przez wykwalifi kowanych techników serwisowych, z zastosowaniem oryginalnych części zamiennych. Jest to gwarancją utrzymania bezpieczeństwa obsługi elektronarzędzia. b) Nigdy nie należ y naprawiać uszkodzonych zestawów akumulatorowych. Naprawa zestawów akumulatorowych powinna być przeprowadzana wyłącznie przez producenta lub autoryzowane centrum serwisowe. UWAGA Dzieci oraz osoby niepełnosprawne powinny pozostawać z dala od pracującego elektronarzędzia. Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych. 00BookC3606DBEU.indb15100BookC3606DBEU.indb151 2022/10/0611:45:182022/10/0611:45:18152 Polski

NIEZBEZPIECZEŃSTWO: Nie zbliżać rąk do obszaru cięcia i do tarczy. Drugą rękę należy trzymać na rękojeści pomocniczej lub obudowanie silnika. Jeżeli piła jest trzymana obiema rękami, żadna z nich nie może zostać odcięta przez tarczę. b) Nie sięgać pod obrabiany przedmiot. Osłona nie chroni przed tarczą poniżej obrabianego przedmiotu. c) Wyregulować głębokość cięcia na grubość obrabianego przedmiotu. Tylko niewielka część zęba z uzębienia tarczy powinna być widoczna poniżej obrabianego przedmiotu. d) Obrabianego przedmiotu nie wolno trzymać w ręku ani na nodze. Zabezpieczyć obrabiany przedmiot na stabilnej platformie. Odpowiednie zabezpieczenie podczas pracy jest ważne w celu zminimalizowania niebezpieczeństwa narażenia na obraż enia, zablokowania tarczy lub utraty kontroli. e) Przy pracy, podczas której narzędzie tnące może wejść w kontakt z ukrytym okablowaniem lub przewodem zasilającym, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem pod napięciem spowoduje, że metalowe części elektronarzędzia także znajdą się pod napięciem, co może być przyczyną porażenia operatora prądem. f) Podczas cięcia wzdłużnego należy zawsze używać prowadnicy wzdłużnej lub prowadnicy liniowej. Poprawia to dokładność cięcia i redukuje ryzyko zablokowania tarczy. g) Należy korzystać z tarcz o odpowiednim rozmiarze i kształcie otworów (romb lub okręg). Tarcze, które nie pasują do osprzętu montażowego piły

ędą pracowały mimośrodowo, co spowoduje utratę kontroli. h) Nigdy nie korzystać z uszkodzonych lub niewłaściwych podkładek lub śruby do montażu tarczy. Aby zagwarantować optymalną wydajność i bezpieczeństwo pracy, podkładki i śruba do montażu tarczy zostały zaprojektowane z myślą o użytkowaniu z tą piłą. Przyczyny odbicia i powiązanie z nimi ostrzeżenia - Odbicie to nagła reakcja na zakleszczoną, zablokowaną lub niewłaściwie wyrównaną tarczę tnącą, co powoduje utratę kontroli nad piłą i podbicie jej z obrabianego przedmiotu w stronę operatora. - Kiedy tarcza jest zakleszczona lub zablokowana w zamykającym się rzazie, zatrzymuje się, a w wyniku reakcji silnika elektronarzędzie zostaje nagle wypchnięte w stronę operatora. - Jeżeli tarcza zostanie skrzywiona lub niewłaściwie wyrównana w rzazie, ząb na tylnej krawędzi tarczy może wciąć się w górną powierzchnię obrabianego przedmiotu, co spowoduje wyjście tarczy z rzazu i odrzucenie jej w stronę operatora. Odbicie jest wynikiem niewłaściwego użytkowania i/lub niewłaściwych procedur lub warunków roboczych; można go uniknąć, podejmując poniższe środki ostrożności. a) Piłę należy trzymać oburącz, pewnym chwytem, a ramiona ustawić tak, aby amortyzować siły odbicia. Ustawić się po jednej ze stron tarczy; nigdy nie ustawiać się w linii z tarczą. Odbicie piły może być skierowane w ty ł, jednakże siły odbicia mogą być kontrolowane przez operatora, jeżeli stosowane są odpowiednie środki ostrożności. b) Gdy dojdzie do zakleszczenia tarczy lub przerwania – z jakiegokolwiek powodu – procesu cięcia, należy zwolnić wyłącznik i trzymać piłę nieruchomo w obrabianym materiale, do momentu całkowitego zatrzymania tarczy. Nigdy nie podejmować prób wyjęcia piły z obrabianego przedmiotu lub ciągnięcia piły do tyłu, kiedy tarcza się porusza, gdyż spowoduje to odbicie. Przeprowadzić kontrolę i podjąć działania w celu wyeliminowania przyczyny zakleszczenia tarczy. c) Przystępując ponownie do cięcia obrabianego przedmiotu piłę należy umieścić centralnie w rzazie, tak aby zęby tarczy nie wrzynały się w obrabiany materiał. Zablokowanie tarczy tną cej może spowodować wybicie lub odbicie z obrabianego materiału przy ponownym uruchomieniu piły. d) Duże panele należy podeprzeć, aby zminimalizować ryzyko zakleszczenia tarczy i odbicia. Duże panele zwykle uginają się pod własnym ciężarem. Podpory powinny być umieszczone pod panelem po obu stronach, w pobliżu linii cięcia i w pobliżu krawędzi panelu. e) Nie używać tępych ani uszkodzonych tarcz. Tępe lub nieprawidłowo zamontowane tarcze sprawiają, że rzaz jest wąski, co zwiększa wibracje, grozi zablokowaniem tarczy i odbiciem. f) Dźwignie głębokości tarczy i blokady regulacji cięcia ukośnego muszą zostać ustawione i zablokowane przed rozpoczęciem cięcia. Jeżeli regulacja tarczy podczas cięcia ulegnie zmianie, może być to przyczyną zablokowania i odbicia. g) Zachować szczególną ostrożność podczas cięcia w ścianach i innych podobnych powierzchniach. Wystająca tarcza może przeciąć obiekty, które mogą spowodować odbicie. Funkcja dolnej osłony a) Przed każdym użyciem dolną osłonę należy skontrolować pod kątem poprawnego zamknięcia. Nie użytkować piły, jeżeli dolna osłona nie porusza się swobodnie i nie zamyka natychmiastowo. Dolnej osłony nie wolno zaciskać ani przywiązywać w położeniu otwartym. Przypadkowe upuszczenie piły może spowodować zgięcie dolnej osłony. Podnieść dolną osłonę dźwignią cofania i upewnić si

że porusza się ona swobodnie oraz nie dotyka tarczy ani żadnej innej części – bez względu na kąt i głębokość cięcia. b) Skontrolować działanie sprężyny dolnej osłony. Jeżeli osłona i sprężyna działają niepoprawnie, przed użyciem należy przeprowadzić ich inspekcję i wykonać naprawę. Z powodu uszkodzonych części bądź nagromadzenia bogatych w żywicę drobin lub trocin dolna osłona może pracować powoli. c) Dolną osłonę można cofnąć ręcznie tylko na okoliczność wykonywania specjalnych cięć, takich jak „rzazy wgłębne” i „rzazy warstwowe”. Unieść dolną os łonę rękojeścią cofania i tuż po tym, jak tarcza natnie obrabiany materiał, zwolnić dolną osłonę. W przypadku innych cięć dolna osłona powinna pracować automatycznie. d) Przed odłożeniem piły na stole roboczym lub podłożu należy zwrócić uwagę, czy dolna osłona okrywa tarczę. 00BookC3606DBEU.indb15200BookC3606DBEU.indb152 2022/10/0611:45:182022/10/0611:45:18153 Polski Nieosłonięta, stale obracająca się tarcza może spowodować ruch piły w tył, która będzie przecinała wszystko, co znajduje się na jej drodze. Należy pamiętać, że od naciśnięcia wyłącznika do zatrzymania się tarczy mija trochę czasu.

1. Podczas obsługi urządzenia należy korzystać z zatyczek

2. Używać wyłącznie tarcz o średnicach określonych dla

3. Nie używać tarcz ściernych.

4. Nie używać zdeformowanych lub pękniętych tarcz

5. Nie używać tarcz tnących wykonanych ze stali

6. Nie używać tarcz tnących, których charakterystyka nie

odpowiada informacjom podanym w niniejszej instrukcji.

7. Nie zatrzymywać tarcz tnących poprzez wywieranie na

nie nacisku bocznego.

8. Tarcze tnące powinny być ostre.

9. Upewnić się, że dolna osłona porusza się gładko i

10. Nie używać piły tarczowej z dolną osłoną zablokowaną

w poł ożeniu otwartym.

11. Upewnić się, że mechanizm cofania osłony działa

12. Nie używać piły tarczowej z tarczą tnącą skierowaną w

13. Upewnić się, że w obrabianym materiale nie znajdują się

przedmioty, takie jak gwoździe.

14. Tarcze tnące powinny mieć średnicę od 165 mm do

15. Przed przeprowadzeniem jakichkolwiek regulacji,

serwisu lub konserwacji, należy wyciągnąć akumulator.

16. Należy uważać na odbicie hamulca.

Ta pilarka tarczowa posiada hamulec elektryczny, który działa, kiedy przełącznik zostaje zwolniony. Jeśli wystąpi odbicie, kiedy hamulec jest włączony, należy trzymać mocno trzymać główny korpus.

że wyłącznik jest w położeniu wyłączenia. Jeżeli akumulator jest włożony do elektronarzędzia, gdy wyłącznik znajduje się w położeniu włączenia, elektronarzędzie uruchomi się natychmiast, co może być przyczyną poważnego wypadku.

18. Należy unikać cięcia, gdy podstawa uniosła się nad

powierzchnię obrabianego materiału. Gdy dojdzie do zakleszczenia tarczy lub przerwania – z jakiegokolwiek powodu – procesu cięcia, należy zwolnić wyłącznik i trzymać piłę nieruchomo w obrabianym materiale, do momentu całkowitego zatrzymania tarczy. Nigdy nie podejmować prób wyjęcia piły z obrabianego przedmiotu lub ciągnięcia piły do tyłu, kiedy tarcza się porusza, gdyż spowoduje to ODBICIE. Przeprowadzić kontrolę i podjąć działania w celu wyeliminowania przyczyny zakleszczenia tarczy.

19. Duże panele należy podeprzeć, aby zminimalizować

ryzyko zakleszczenia tarczy i ODBICIA. Duże panele zwykle uginają się pod własnym ciężarem (Rys. 3). Podpory powinny być umieszczone pod panelem po obu stronach, w pobliżu linii cięcia i w pobliżu krawędzi panelu, jak przedstawiono na rys. 2. Aby zminimalizować ryzyko zakleszczenia tarczy i odbicia. Gdy podczas cięcia piła wymaga oparcia na obrabianym przedmiocie, należy oprzeć piłę o większy fragment materiału i odciąć mniejszy.

20. Należy zachować szczególną ostrożność podczas

cięcia w ścianach i innych podobnych powierzchniach. Wystająca tarcza może przeciąć obiekty, które mogą spowodować ODBICIE. NIGDY nie umieszczaj dłoni ani palców za piłą ( Rys. 4). Jeśli wystąpi odbicie, piła może łatwo przeskoczyć do tyłu nad Twoją dłonią i spowodować poważne obrażenia.

21. OSTRZEŻENIE: Ważne jest, aby podeprzeć obrabiany

przedmiot i mocno trzymać piłę, aby nie stracić nad nią kontroli, ponieważ mogłoby to spowodować obrażenia ciała. Rys. 5 przedstawia typowe podparcie piły dłonią.

22. Szerszą część podstawy piły należy umieścić na

fragmencie obrabianego przedmiotu, który jest solidnie podparty, a nie na fragmencie, który odpadnie po wykonaniu cięcia. Na przykład rys. 6 przedstawia, jak PRAWIDŁOWO odciąć koniec płyty, a rys. 7, jak NIE NALEŻY tego robić . Jeśli obrabiany przedmiot jest krótki lub mały, zacisk jest poniżej. NIE PRÓBUJ TRZYMAĆ RĘKĄ KRÓTKICH ELEMENTÓW!

23. Nigdy nie należy próbować ciąć za pomocą pilarki

tarczowej umieszczonej w imadle do góry nogami. Jest to niezwykle niebezpieczne i może prowadzić do poważnych wypadków (Rys. 8).

24. Podczas korzystania z prowadnicy nie wykonywać

cięcia z nachyleniem, które umożliwiłoby wślizgnięcie się materiału między tarczę tnącą a prowadnicę. W przeciwnym wypadku może dojść do obrażeń ciała. (Rys. 9, 10)

25. Jeśli dźwignia pozostanie poluzowana, stworzy to

bardzo niebezpieczną sytuację. Należy zawsze dokładnie ją zaciskać. (Rys. 15)

26. Pozostawienie poluzowanej ś

ruby motylkowej nachylenia i nakrętki motylkowej nachylenia jest bardzo niebezpieczne. Należy ją zawsze dokładnie zacisnąć. (rys. 26)

27. Przed przystąpieniem do cięcia należy skontrolować

obrabiany materiał. Jeżeli istnieje ryzyko, iż materiał, który będzie cięty, będzie źródłem szkodliwych / toksycznych pyłów, należy się upewnić, że do otworu do odprowadzania pyłu w odpowiedni sposób podłączony jest worek pyłowy lub system odprowadzania pyłu. Dodatkowo zaleca się korzystanie z maski przeciwpyłowej. ○ Przed rozpoczęciem cięcia należy się upewnić, że tarcza tnąca osiągnęła pełną prędkość obrotową

○ Jeżeli w czasie pracy tarcza tnąca się zatrzyma lub zacznie generować podejrzane odgłosy wyłącznik należy natychmiast przestawić do położenia wyłączenia. ○ Używanie piły tarczowej z tarczą tnącą skierowaną w górę lub na boki stanowi wielkie niebezpieczeństwo. Należy unikać takiego nieprzewidzianego użytkowania. ○ Tnąc obrabiany materiał, należy zawsze nosić okulary ochronne. ○ Po zakończeniu pracy należy wyciągnąć akumulator.

28. Po zamontowaniu tarczy tnącej należy się upewnić,

że dźwignia blokady jest zabezpieczona w zalecanym położeniu.

29. Użyć tarczy tnącej przeznaczonej do ci

30. Użyć tarczy tnącej oznaczonej prędkością równą lub

wyższą od prędkości obrotowej umieszczonej na narzędziu.

31. Stosować tarczę tnącą zgodną z normą EN847-1.

32. Nie należy spoglądać bezpośrednio w światło, aby nie

narażać oczu na jego działanie. Wystawienie oczu na stałe działanie światła grozi uszkodzeniem wzroku. Należy zetrzeć kurz lub brud z soczewki lampki LED miękką ściereczką, uważając, by nie zarysować soczewki. Zarysowania soczewki lampki LED może spowodować obniżenie jasno ści. 00BookC3606DBEU.indb15300BookC3606DBEU.indb153 2022/10/0611:45:182022/10/0611:45:18154 Polski

33. Nie należy narażać panelu kontrolnego na silne

uderzenie lub go niszczyć. Może to prowadzić do usterki.

34. Zawsze należy ładować akumulator w temperaturze

pomiędzy 0–40°C. Jeżeli temperatura spadnie poniżej 0°C, może to być przyczyną przeładowania, które jest zjawiskiem niebezpiecznym. Akumulator nie może być ładowany w temperaturze wyższej niż 40°C. Najbardziej odpowiednia do ładowania to 20–25°C.

35. Nie używaj ładowarki w trybie ciągłym.

Po zakończeniu ładowania pozostawić ładowarkę na około 15 minut przed rozpoczęciem ładowania kolejnego akumulatora.

36. Komorę, w której umieszczany jest akumulator, należy

chronić przed zabrudzeniem.

37. Nigdy nie demontować akumulatora ani ładowarki.

38. Nigdy nie zwierać zacisków akumulatora. Zwarcie

zacisków akumulatora powoduje wygenerowanie wysokiego napięcia i przegrzanie. Wynikiem tego może

ć spalenie lub uszkodzenie akumulatora.

39. Akumulatora nie wolno wrzucać do ognia. Podpalenie

akumulatora może spowodować jego wybuch.

40. Akumulator należy przekazać do punktu sprzedaży, w

którym został zakupiony, kiedy tylko jego żywotność po naładowaniu uniemożliwia jego efektywne użytkowanie. Nie wyrzucać zużytego akumulatora.

41. W otwory wentylacyjne ładowarki nie wolno wkładać

żadnych przedmiotów. Umieszczanie w otworach wentylacyjnych ładowarki metalowych lub łatwopalnych przedmiotów powoduje powstanie zagrożenia porażeniem prądem lub uszkodzenia ładowarki.

42. Podczas ciągłego używania urządzenia, może się ono

przegrzać, co może prowadzić do uszkodzenia silnika i przełącznika. Dlatego za każdym razem, gdy obudowa staje się gorąca, należy na chwilę wyłączyć narzędzie.

ć się, że akumulator jest włożony prawidłowo. Źle założony akumulator może wypaść z urządzenia i spowodować wypadek.

44. Nie używać produktu, jeśli narzędzie lub styki

akumulatora (mocowanie akumulatora) są odkształcone. Włożenie akumulatora do narzędzia może spowodować zwarcie, które może prowadzić do emisji dymu lub zapłonu.

45. Utrzymywać styki narzędzia (mocowanie akumulatora)

wolne od opiłków, wiórów i pyłu. ○ Przed użyciem sprawdzić, czy w okolicy styków akumulatora nie doszło do nagromadzenia wiórów, opiłków i pyłu. ○ Podczas eksploatacji unikać opadania wiórów, opiłków lub pyłu z narzędzia na akumulator. ○ W przypadku wstrzymania pracy lub po użytku nie pozostawiać narzędzia w miejscu narażonym na spadające opiłki, wióry lub pył. W przeciwnym razie może dojść do zwarcia, które może prowadzić do emisji dymu lub zapłonu.

46. Zawsze używać narzędzia i akumulatorów w

LITOWO-JONOWEGO W celu wydłużenia żywotność akumulatora litowo-jonowego został on wyposażony w funkcję wyłączania zasilania. W przypadkach opisanych poniżej w punktach 1-3 silnik może się zatrzymać w czasie użytkowania elektronarzędzia, nawet jeżeli wyłącznik jest wciśnięty do położenia włączenia. Nie jest to oznaką awarii, ale efektem działania funkcji wyłączania.

1. Gdy akumulator się wyczerpie, silnik się wyłączy.

W takim wypadku akumulator należy niezwłocznie naładować.

2. Silnik może się wyłączyć w przypadku przeciążenia

elektronarzędzia. W takim wypadku należy zwolnić wyłącznik elektronarzędzia i wyeliminować przyczynę przeciąż enia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane.

3. Jeżeli w warunkach intensywnej pracy akumulator się

przegrzeje, może to spowodować przerywanie zasilania z akumulatora. W takim wypadku należy zaprzestać używania akumulatora i pozostawić go do ostygnięcia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane. Dodatkowo należy stosować się do poniższych ostrzeżeń i wskazówek. OSTRZEŻENIE Aby zapobiec wyciekom z akumulatora, jego przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się akumulatora, należy podjąć wszystkie wymienione poniżej środki ostrożności.

1. Należy się upewnić, że wióry i pył nie gromadzą się na

akumulatorze. ○ Podczas pracy należy zwracać uwagę, aby wióry i pył nie opadały na akumulator. ○ Należy zwracać uwagę, aby wióry i pył, które opadają na akumulator, nie gromadziły się na jego powierzchni. ○ Nie przechowywać nieużywanych akumulatorów w miejscach, w których mogą one wejść w kontakt z wiórami i pyłem. ○ Przed przechowywaniem akumulatora należy usunąć z niego wióry i pył; akumulatora nie należy przechowywać razem z metalowymi przedmiotami (śruby, gwoździe itp.).

2. Akumulatora nie wolno nakłuwać ostrymi przedmiotami,

takimi jak gwoździe, uderzać młotkiem, deptać, rzucać ani poddawać wstrząsom.

3. Nie używać akumulatora, który nosi wyraźne ślady

uszkodzenia lub odkształcenia.

4. Nie używać akumulatora do celów innych, niż zgodne z

jego przeznaczeniem.

li ładowanie akumulatora nie powiedzie się, nawet po upływie określonego czasu ładowania, należy natychmiast przerwać ładowanie.

6. Nie poddawać akumulatora działaniu wysokiej

temperatury ani wysokiego ciśnienia, np. poprzez umieszczanie go w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.

7. W przypadku wycieku lub pojawienia się nieprzyjemnego

zapachu upewnić się, że akumulator znajduje się z dala od źródeł ognia.

8. Nie używać akumulatora w miejscach, w których

generowane są silne, elektryczne ładunki statyczne.

9. Jeśli w trakcie użytkowania, ładowania lub

przechowywania akumulatora pojawi się nieprzyjemny zapach, dojdzie do wycieku, przegrzania, odbarwienia lub odkształcenia, bądź jeśli pojawi się jakakolwiek inna nieprawidłowość, akumulator należy natychmiast wyjąć z elektronarzędzia lub ładowarki i zaprzestać jego użytkowania.

10. Nie zanurzać akumulatora ani nie dopuść

do dostania się do wnętrza jakiejkolwiek cieczy. Dostanie się do wnętrza cieczy przewodzącej prąd, takiej jak woda, może spowodować uszkodzenia skutkujące pożarem lub wybuchem. Akumulator należy przechowywać w chłodnym, suchym miejscu, z dala od materiałów palnych i łatwopalnych. Należy unikać miejsc narażonych na działanie gazów korozyjnych. UWAGA

1. Jeśli elektrolit wyciekający z akumulatora dostanie się

do oczu, nie wolno pocierać podrażnionego miejsca; oczy należy dokładnie przemyć czystą wodą, np. z kranu, i niezwłocznie skontaktować się z lekarzem. Nieusunięty elektrolit może spowodować uszkodzenie wzroku. 00BookC3606DBEU.indb15400BookC3606DBEU.indb154 2022/10/0611:45:182022/10/0611:45:18155 Polski

2. W przypadku kontaktu elektrolitu ze skorą lub odzieżą,

miejsce kontaktu należy natychmiast dokładnie przemyć czystą wodą, np. z kranu. Elektrolit może spowodować podrażnienie skóry.

3. Jeśli w trakcie pierwszego użycia akumulatora

stwierdzona zostanie obecność rdzy, pojawi się nieprzyjemny zapach, dojedzie do przegrzana, odbarwienia, odkształcenia i/lub pojawią się inne nieprawidłowości, należy zaprzestać jego użytkowania i zwrócić go do dostawcy lub sprzedawcy. OSTRZEŻENIE Jeżeli przedmiot wykonany z materiału przewodzącego wejdzie w kontakt z zaciskiem akumulatora litowo-jonowego, może dojść do zwarcia akumulatora, a w wyniku tego – do pożaru. Przechowując akumulator litowo-jonowy należy stosować się do poniższych zaleceń. ○ W opakowaniu do przechowywania nie wolno umieszczać żadnych przedmiotów wykonanych z materiałów przewodzących, gwoździ ani drutów, takich jak druty żelazne i druty miedziane. ○ Aby zapobiec zwarciom, akumulator należy umieścić w elektronarzędziu lub w przypadku przechowywania, założyć na niego pokrywę, tak aby wywietrznik został zakryty.

INFORMACJE DOTYCZĄCE

TRANSPORTU AKUMULATORA LITOWO-JONOWEGO Podczas transportowania akumulatora litowo-jonowego należy przestrzegać następujących środków ostrożności. OSTRZEŻENIE Należy powiadomić fi rmę transportową, że opakowanie zawiera akumulator litowo-jonowy, powiadomić fi rmę o jego mocy wyjściowej i postępować zgodnie z poleceniami fi rmy transportowej przy organizowaniu transportu. ○ Akumulatory litowo-jonowe, które przekraczają moc 100 Wh, są w klasyfi kacji ładunku określone jako niebezpieczne towary i będą wymagać specjalnych procedur aplikacji. ○ W przypadku transportu za granicę, muszą być zgodne z międzynarodowymi przepisami prawa oraz zasadami i przepisami kraju docelowego. ○ Jeśli BSL36B18 (sprzedawany oddzielnie) zostanie zainstalowany w elektronarzędziu, moc wyjściowa przekroczy 100 Wh, a urządzenie zostanie określone jako niebezpieczne towary w klasyfi kacji ładunku.

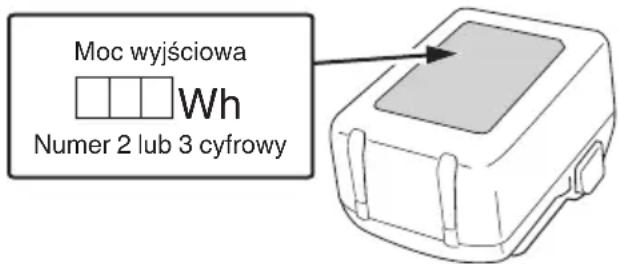

Moc wyjściowa Numer 2 lub 3 cyfrowy

(UC18YSL3) Gdy pojawi się nieoczekiwany problem, dane zapisane w urządzeniu USB podłączonym do tego produktu mogą zostać uszkodzone lub utracone. Zawsze zadbaj o to, aby przed użyciem tego produktu wykonać kopię zapasową wszelkich danych zapisanych w urządzeniu USB. Proszę pamiętać, że nasza fi rma nie bierze żadnej odpowiedzialności za żadne dane zapisane na urządzeniu USB, które uległy uszkodzeniu lub zostały stracone, ani za żadne uszkodzenia, które mogą się pojawić w podłączonym urządzeniu. OSTRZEŻENIE ○ Przed przystąpieniem do użytkowania należy sprawdzić kabel USB złącza pod kątem ewentualnych uszkodzeń. Użytkowanie wadliwego lub uszkodzonego kabla USB może doprowadzić do emisji dymu lub zapłonu. ○ Jeżeli produkt nie jest użytkowany, port USB należy zabezpieczyć gumową pokrywą. Zebranie się kurzu w porcie USB może spowodować emisję dymu lub zapłon. WSKAZÓWKA ○ Może wystąpić chwilowa przerwa podczas ładowania USB. ○ Gdy urządzenie USB nie jest ładowane, należy usunąć urządzenie USB z ładowarki. Niezastosowanie się do tego wymogu może nie tylko skrócić okres użytkowania akumulatora urządzenia USB, ale również może spowodować nieoczekiwane wypadki. ○ Ładowanie niektórych urządzeń USB może być niemożliwe, w zależności od rodzaju urządzenia. NAZWY CZĘŚCI (Rys. 1–Rys. 33) Wyłącznik Blokada wyłącznika Dźwignia głębokości cięcia Nakrętka motylkowa nachylenia Śruba motylkowa mocowania prowadnicy Dolna osłona Śruba Podkładka (B) Tarcza tnąca Element prowadzący Podstawa Śruba motylkowa nachylenia Dźwignia blokady Śruba pokrętła mocowania prowadnicy Dźwignia hamulca Oświetlenie LED Akumulator Sześciokątny klucz prętowy 00BookC3606DBEU.indb15500BookC3606DBEU.indb155 2022/10/0611:45:182022/10/0611:45:18156 Polski Uchwyt Rękojeść pomocnicza Śruba mocująca M6 (×2) Śruba mocująca M6 do regulacji równoległości Element skośny Śruba regulacji kąta Śruba regulacji kąta (do 45°) Przełącznik wyboru trybu Kontrolka trybu cichego Przełącznik trybu oświetlenia Kontrolka trybu oświetlenia Długa prowadnica Prowadnica Dysza odprowadzania pyłu Płyta fl uorowa Kontrolka ładowania Podkładka (A) Przełącznik kontrolki poziomu naładowania akumulatora Kontrolka wskaźnika poziomu naładowania akumulatora Panel wyświetlacza SYMBOLE OSTRZEŻENIE Następujące oznaczenia są symbolami używanymi w instrukcji elektronarzędzia. Przed rozpoczęciem użytkowania należy się upewnić, że ich znacznie jest zrozumiałe. C3606DB: Akumulatorowa piła tarczowa Aby zmniejszyć ryzyko odniesienia obrażeń, użytkownik powinien przeczytać instrukcję obsługi. Należy zawsze nosić okulary ochronne. Należy zawsze nosić słuchawki ochronne. Dotyczy tylko państw UE Elektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz wprowadzeniem jej zgodnie z prawem krajowym, zużyte elektronarzędzia należy posegregować i oddać do recyklingu w sposób przyjazny dla środowiska w wyspecjalizowanym zakładzie utylizacji.

Prędkość na biegu jałowym Włączanie Wyłączanie Odłącz akumulator Ostrzeżenie Działanie niedozwolone Przełącznik wyboru trybu Przełącznik trybu oświetlenia Zawsze WŁĄCZONY (wyłącza się po 60 sekundach) Zawsze WYŁĄCZONY. Przełącznik wskaźnika poziomu naładowania akumulatora Akumulator Świeci się; Poziom naładowania akumulatora przekracza 75%. Świeci się; Poziom naładowania akumulatora mieści się w zakresie od 50% do 75%. Świeci się; Poziom naładowania akumulatora mieści się w zakresie od 25% do 50%. Świeci się; Poziom naładowania akumulatora wynosi poniżej 25%. Miga; Akumulator niemal całkowicie wyczerpany. Naładować akumulator najszybciej, jak to możliwe. Miga; Zasilanie wstrzymane z powodu wysokiej temperatury. Wyjąć akumulator z narzędzia i poczekać, aż całkowicie ostygnie. Miga; Zasilanie wstrzymane z powodu awarii lub nieprawidłowego działania. Może to oznaczać usterkę akumulatora, dlatego proszę skontaktować się ze sprzedawcą. WSKAZÓWKA Aby zapobiec wyczerpywaniu energii akumulatora w wyniku niezamierzonego pozostawienia włączonego oświetlenia LED, oświetlenie jest wyłączane automatycznie po około 3 sekundach. 00BookC3606DBEU.indb15600BookC3606DBEU.indb156 2022/10/0611:45:192022/10/0611:45:19157 Polski AKCESORIA STANDARDOWE Poza elektronarzędziem (1 narzędzie) w opakowaniu znajdują się akcesoria wymienione na stronie 265. Akcesoria standardowe mogą ulec zmianie bez wcześniejszego zawiadomienia. ZASTOSOWANIA Cięcie różnych rodzajów drewna. SPECYFIKACJE TECHNICZNE

Model C3606DB Napięcie 36 V Prędkość obrotowa bez obciążenia 5600 min

(Tryb wysoki) 4300 min

(Tryb średni) 2000 min

(Tryb cichy) Wydajność Głębokość cięcia 90° 66 mm 45° 45 mm -5° 57 mm Akumulator dostępny dla tego narzędzia* Akumulator wielonapięciowy Waga** 3,4 kg (BSL36A18) 3,7 kg (BSL36B18)

• Istniejących akumulatorów (BSL3660/3620/3626, z serii BSL18 itp.) nie można używać w połączeniu z tym narzędziem. ** Zgodnie z procedurą EPTA 01/2014 WSKAZÓWKA W związku z prowadzonym przez fi rmę HiKOKI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. Sterowanie elektroniczne ○ Miękki-start ○ Ochrona przed przeciążeniem Ta funkcja ochronna odcina zasilanie silnika w przypadku przeciążenia silnika lub znacznej redukcji prędkości obrotowej podczas pracy. Po włączeniu funkcji ochrony przed przeciążeniem, silnik może się zatrzymać. W takim wypadku należy zwolnić wyłącznik narzędzia i wyeliminować przyczynę przeciążenia. Po wyeliminowaniu przeciążenia, narzędzie może być ponownie użytkowane. ○ Ochrona przed przegrzaniem Ta funkcja ochronna odcina zasilanie silnika i zatrzymuje elektronarzędzie w przypadku przegrzania silnika w czasie pracy. Po włączeniu funkcji ochrony przed przegrzaniem, silnik może się zatrzymać. W takim wypadku należy zwolnić wyłącznik elektronarzędzia i ostudzić przez kilka minut. Po wyeliminowaniu przeciążenia, narzędzie może być ponownie użytkowane. ○ Funkcja przełączania prędkości obrotowej (Tryb wysoki/ Tryb średni/Tryb cichy) (Patrz rys. 18)

Model BSL36A18 Napięcie 36 V / 18 V (automatyczne przełączanie*) Pojemność akumulatora 2,5 Ah/5,0 Ah (automatyczne przełączanie*) Dostępne produkty abezprzewodowe** Seria wielonapięciowa, produkt 18 V Dostępna ładowarka Wsuwana ładowarka do akumulatorów litowo-jonowych

• Narzędzie automatycznie przełączy napięcie. ** Aby uzyskać szczegółowe informacje, proszę zapoznać się z naszym ogólnym katalogiem. ŁADOWANIE Przed przystąpieniem do użytkowania elektronarzędzia należy naładować akumulator; w tym celu należy postępować w sposób opisany poniżej.

1. Podłączyć przewód zasilający ładowarki do gniazda

sieciowego. Po podłączeniu wtyczki ładowarki do gniazda sieciowego, kontrolka wskaźnika ładowania będzie migała na czerwono (co 1 sekundę).

2. Umieścić akumulator w ładowarce.

Ostrożnie i dokładnie umieścić akumulator w ładowarce, tak jak zostało to pokazane na Rys. 24 (na stronie 6).

Po umieszczeniu akumulatora w ładowarce kontrolka wskaźnika ładowania będzie migać na niebiesko. Po zakończeniu ładowania akumulatora kontrolka wskaźnika ładowania zaświeci się na zielono. (Patrz Tabela 1.) (1) Wskazania kontrolki wskaźnika ładowania Wskazania kontrolki wskaźnika ładowania są zilustrowane w tabeli 1, w zależności od stanu ładowarki lub akumulatora. 00BookC3606DBEU.indb15700BookC3606DBEU.indb157 2022/10/0611:45:202022/10/0611:45:20158 Polski Tabela 1 Stan ładowarki Stan kontrolki Znaczenie wskazania Przed ładowaniem WŁ./WYŁ. co 0,5 s (CZERWONA) Podłączono do źródła zasilania *

W trakcie ładowania Świeci przez 0,5 s w odstępach 1 s (NIEBIESKA) Akumulator naładowany poniżej 50% Świeci przez 1 s w odstępach 0,5 s (NIEBIESKA) Akumulator naładowany poniżej 80% Świeci światłem stałym (NIEBIESKA) Akumulator naładowany powyżej 8

Ładowanie zakończone Świeci światłem stałym (ZIELONA) (Ciągły sygnał dźwiękowy: około 6 sekund) Oczekiwanie z powodu przegrzania WŁ./WYŁ. co 0,3 s (CZERWONA) Przegrzanie akumulatora. Ładowanie niemożliwe. *

Ładowanie jest niemożliwe WŁ./WYŁ. co 0,1 s (FIOLETOWA) (Przerywany sygnał dźwiękowy: około 2 sekund) Wadliwe działanie akumulatora lub ładowarki *

*1 Jeśli czerwona kontrolka miga dalej nawet po podłączeniu ładowarki, sprawdzić, czy akumulator został włożony do końca. *2 Mimo tego, że ładowanie rozpocznie się, gdy akumulator ostygnie, nawet kiedy pozostawi się go na miejscu, zalecamy wyjęcie akumulatora i poczekanie, aż ostygnie w zacienionym i dobrze wentylowanym miejscu przed rozpoczęciem ładowania.

○ Włożyć akumulator do końca. ○ Sprawdzić, czy żadne ciało obce nie przyczepiło się do gniazda akumulatora lub styków. <Jeśli ładowanie trwa zbyt długo> ○ Ładowanie trwa dłużej w skrajnie niskiej temperaturze otoczenia. Ładować akumulator w ciepłym miejscu (np. w pomieszczeniu). ○ Nie zasłaniać otworu wentylacyjnego. W przeciwnym razie wnętrze ładowarki ulegnie przegrzaniu, zmniejszając jej wydajność. ○ Jeśli wentylator chłodzący nie działa, skontaktować się z autoryzowanym centrum serwisowym HiKOKI w celu naprawy. (2) Informacje na temat zakresu temperatury i czasu ładowania akumulatora Informacje na temat zakresu temperatury i czasu ładowania zostały zamieszczone w Tabeli 2. Tabela 2 Model UC18YSL3 Typ akumulatora Litowo-jonowy Napięcie ładowania 14,4–18 V Zakres temperatury, w którym akumulator może być ładowany 0°C–50°C Czas ładowania w zależności od pojemności akumulatora, w przybliżeniu (przy 20°C) 1,5 Ah 15 min 2,0 Ah 20 min 2,5 Ah 25 min 3,0 Ah 20 min (BSL1430C, BSL1830C: 30 min) 4,0 Ah 26 min (BSL1840M: 40 min) 5,0 Ah 32 min 6,0 Ah 38 min 8,0 Ah 52 min Akumulator wielonapięciowy 1,5 Ah (×2 szt.) 20 min 2,5 Ah (×2 szt.) 32 min

(×2 szt.) 52 min Liczba ogniw akumulatora 4–10 Napięcie ładowania dla USB 5 V Natężenie ładowania dla USB 2 A Masa 0,6 kg WSKAZÓWKA Czas ładowania może się zmieniać w zależności od temperatury otoczenia i napięcia źródła zasilania.

4. Odłączyć przewód zasilający ładowarki z gniazda

5. Wyjąć akumulator, mocno trzymając ładowarkę.

WSKAZÓWKA Należy pamiętać, aby po zakończeniu użytkowania ładowarki wyjąć z niej akumulator. Informacje dotyczące wyładowania elektrycznego w przypadku nowych akumulatorów itp. Ponieważ chemiczne substancje znajdujące się wewnątrz nowych akumulatorów oraz akumulatorów, które nie były używane przez dłuższy okres czasu nie są aktywne, wyładowanie elektryczne może być niskie przy pierwszym i kolejnym użyciu. Jest to tymczasowe zjawisko, a właściwy czas wymagany do naładowania zostanie przywrócony po 2–3 ładowaniach akumulatorów. 00BookC3606DBEU.indb15800BookC3606DBEU.indb158 2022/10/0611:45:202022/10/0611:45:20159 Polski Co zrobić, aby akumulatory działały dłużej. (1) Naładować akumulatory ponownie zanim rozładują się całkowicie. W przypadku zauważenia, że zasilanie narzędzia jest słabsze, należy zaprzestać korzystania z narzędzia i ponownie naładować akumulator. Dalsze korzystanie z narzędzia i wyczerpanie prądu elektrycznego, może spowodować uszkodzenie akumulatora i skrócenie jego żywotności. (2) Należy unikać ładowania w wysokiej temperaturze. Akumulator jest gorący zaraz po użyciu. Jeśli akumulator jest ponownie ładowany zaraz po użyciu, jakość substancji chemicznych pogorszy się, a żywotność akumulatora się skróci. Należy odłożyć na chwilę akumulator i rozpocząć ładowanie, gdy ostygnie. UWAGA ○ Jeżeli podczas ładowania akumulatora jest on nagrzany w wyniku długotrwałego wystawienia na bezpośrednie działanie promieni słonecznych lub był właśnie użytkowany, kontrolka wskaźnika ładowania ładowarki zapala się na 0,3 sekundy i gaśnie na 0,3 sekundy (wyłączona przez 0,3 sekundy). W takim wypadku akumulator należy najpierw pozostawić do ostygnięcia, a następnie rozpocząć ładownie. ○ Kiedy kontrolka wskaźnika ładowania miga (co 0,2 sekundy), złącze ładowarki należy sprawdzić pod kątem obecności ciał obcych; w razie potrzeby – usunąć je. Jeżeli obecność ciał obcych nie zostanie stwierdzona, istnieje prawdopodobieństwo, że doszło do usterki akumulatora lub ładowarki. Urz ądzenie(-a) należy wtedy oddać do autoryzowanego centrum serwisowego.

Działanie Rysunek Strona Cięcie z nachyleniem przy użyciu prowadnicy (kierunek +45°)

Cięcie z nachyleniem przy użyciu prowadnicy (kierunek -5°)

Dokładna regulacja równoległości boków podstawy i tarczy

Dokładna regulacja kąta nachylenia (Przy 90°)

Dokładna regulacja kąta nachylenia (Przy 45°)

Dokładna regulacja położenia elementu prowadzącego

Regulacja głębokości cięcia 15 5 Linia cięcia 16 5 Obsługa wyłącznika 17 5 Informacje o funkcji wyboru trybu (*1) 18 5 Korzystanie z oświetlenia LED 19 5 Mocowanie długiej prowadnicy (sprzedawana oddzielnie)

Mocowanie prowadnicy 21 6 Mocowanie płyty fl uorowej (sprzedawana oddzielnie)

Wyjmowanie i wkładanie akumulatora 23 6 Ładowanie 24 6 Cięcie pod kątem prostym 25 7 Cięcie z nachyleniem (kierunek +45°) 26 7 Cięcie z nachyleniem (kierunek –5°) 27 7 Demontaż tarczy tnącej 28 8 Montaż tarczy tnącej 29 8 Wskaźnik poziomu naładowania akumulatora

Ładowanie urządzenia USB z gniazda elektrycznego 31-a 9 Ładowanie urządzenia USB i akumulatora z gniazda elektrycznego 31-b 9 Sposób ładowania urządzenia USB 32 9 Po zakończeniu ładowania urządzenia USB

Wybór akcesoriów ― 266 (*1) Informacje o funkcji wyboru trybu Każde naciśnięcie przełącznika wyboru trybu powoduje zmianę trybu pracy. Tryb cichy zmniejsza maksymalne obr./min silnika, pozwalając na wydajną pracę z mniejszym hałasem. Tryb Prędkość obrotowa bez obciążenia Wysoki 5600 min

WSKAZÓWKA ○ Tryb zmieni się tylko wtedy, jeśli zamontowany jest akumulator i blokada wyłącznika zostanie wciśnięta jeden raz. ○ Bieżący tryb zostanie utrzymany nawet w przypadku włączenia/wyłączenia wyłącznika lub wyjęcia/ ponownego włożenia akumulatora.

SYGNAŁY OSTRZEGAWCZE LAMPKI

LED Produkt ten posiada funkcje, które zostały opracowane w celu ochrony zarówno narzędzia, jak i akumulatora. Jeśli przełącznik zostanie wciśnięty, gdy którakolwiek z funkcji ochronnych zostanie uruchomiona podczas pracy, lampka LED będzie migać w sposób opisany w tabeli 3. Jeśli którakolwiek z funkcji ochronnych zostanie uruchomiona, należy natychmiast zdjąć palec z przełącznika i postępować zgodnie z instrukcjami opisanymi w działaniu naprawczym. Tabela 3 Funkcja zabezpieczająca Wskazania lampki LED Działanie naprawcze Ochrona przed przeciążeniem Włączona 0,1 sekundy/ wyłączona 0,1 sekundy Należy usunąć przyczynę przeciążenia. Zabezpieczenie termiczne Włączona 0,5 sekundy/ wyłączona 0,5 sekundy Należy pozwolić narzędziu i akumulatorowi ostygnąć. 00BookC3606DBEU.indb15900BookC3606DBEU.indb159 2022/10/0611:45:202022/10/0611:45:20160 Polski

KONSERWACJA I KONTROLA

OSTRZEŻENIE Należy upewnić się, że przełącznik jest wyłączony, a następnie wyciągnąć baterię przed konserwacją i kontrolą.

1. Kontrola tarczy tnącej

Ponieważ użytkowanie tępej tarczy tnącej obniża jej wydajność i może spowodować awarię silnika, tarczę tnącą należy naostrzyć lub wymienić niezwłocznie po zaobserwowaniu oznak zużycia.

2. Kontrola śrub mocujących

Śruby mocujące należy regularnie kontrolować pod kątem ich poprawnego dokręcenia. Jeżeli którakolwiek ze śrub jest poluzowana, należy ją natychmiast dokręci

Niezastosowanie się do tego zalecenia może stwarzać zagrożenie.

3. Konserwacja silnika

Uzwojenie silnika jest ważną częścią tego narzędzia. Unikać uszkodzenia i uważać, aby unikać kontaktu z olejem do czyszczenia lub wodą. Po 50 godzinach użytkowania należy wyczyścić silnik, dmuchając w otwory wentylacyjne obudowy silnika suchym powietrzem z pistoletu powietrznego lub innego narzędzia (Rys. 34). Nagromadzenie kurzu i cząsteczek w silniku może spowodować uszkodzenie.

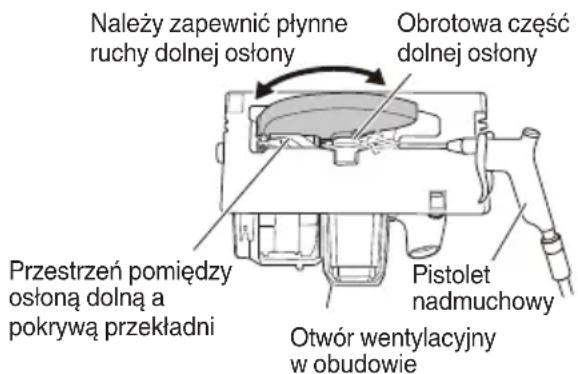

4. Kontrola i konserwacja dolnej osłony

Należy się upewnić, że dolna osłona porusza się płynnie. W przypadku usterki należy niezwłocznie naprawić dolną osłonę. Do czyszczenia i konserwacji skorzystaj z pistoletu nadmuchowego lub innego narzędzia do czyszczenia nadmuchowego, aby za pomocą suchego powietrza oczyś cić przestrzeń pomiędzy dolną osłoną i pokrywą przekładni, a także obrotową część dolnej osłony (Rys. 34). Jest to skuteczne w przypadku emisji wiórów lub innych cząstek. Zbieranie się wiórów lub innych cząstek wokół dolnej osłony może spowodować nieprawidłowe działanie lub uszkodzenie. OSTRZEŻENIE Aby uniknąć wdychania pyłu lub podrażnienia oczu, należy nosić okulary ochronne i maskę przeciwpyłową podczas czyszczenia dolnej osłony, otworów wentylacyjnych lub innych części urządzenia przy użyciu pistoletu nadmuchowego lub innego narzędzia. Należy zapewnić płynne ruchy dolnej osłony Obrotowa część dolnej osłony Otwór wentylacyjny w obudowie Przestrzeń pomiędzy osłoną dolną a pokrywą przekładni Pistolet nadmuchowy Rys. 34

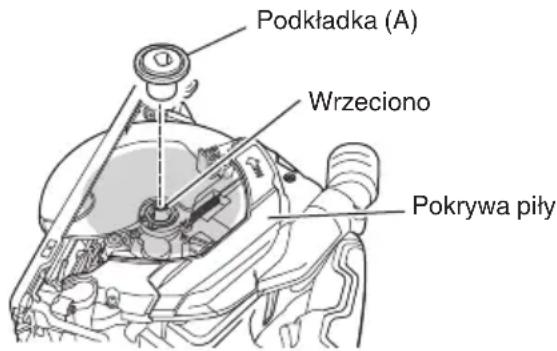

5. Czyszczenie wnętrza pokrywy piły

Regularnie sprawdzać i czyścić, aby trociny i inne pozostałości nie zbierały się we wnętrzu pokrywy piły. Podczas sprawdzania i czyszczenia należy zawsze wyjmować ostrze piły. (Rys. 35) Podkładka (A) Wrzeciono Pokrywa piły Rys. 35

6. Kontrola styków (narzędzia i akumulatora)

Sprawdzić, czy w okolicy styków nie doszło do nagromadzenia wiórów, opiłków i pyłu. Regularnie sprawdzać przed rozpoczęciem pracy, podczas pracy i po jej zakończeniu. UWAGA Usunąć wszelkie opiłki, wióry lub pył, które mogły nagromadzić się na stykach. Niezastosowanie się do tego zalecenia może spowodować wystąpienie usterki.

7. Czyszczenie obudowy

W przypadku zabrudzenia elektronarzędzia, należy je przetrzeć miękką, suchą ściereczką lub ściereczką zwilżoną wodą z mydłem. Nie wolno używać rozpuszczalników na bazie chloru, benzyny ani rozcieńczalnika do farb, gdyż topią one tworzywa sztuczne.

Elektronarzędzie i akumulator należy przechowywać w miejscu, w którym panuje temperatura poniż ej 40°C i które pozostaje poza zasięgiem dzieci. WSKAZÓWKA Przechowywanie akumulatorów litowo-jonowych. Upewnić się, że przed przechowywaniem akumulatory litowo-jonowe zostały całkowicie naładowane. Długotrwałe przechowywanie akumulatorów (3 miesiące lub dłużej) o niskim poziomie naładowania może spowodować pogorszenie ich wydajności, istotnie skracając czas ich użytkowania lub sprawiając, że nie będą one w stanie utrzymać ładunku. Znacznie skrócony czas użytkowania akumulatorów można jednak poprawić poprzez ich wielokrotne ładowanie i używanie – od dwóch do pięciu razy. Jeżeli czas użytkowania akumulatorów – pomimo wielokrotnego ładowania i używania – jest bardzo krótki, należy je uznać za trwale wyczerpane i zakupić nowe. UWAGA Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeń stwa. 00BookC3606DBEU.indb16000BookC3606DBEU.indb160 2022/10/0611:45:202022/10/0611:45:20161 Polski Ważna informacja dotycząca akumulatorów do bezprzewodowych elektronarzędzi fi rmy HiKOKI Należy zawsze używać jednego z naszych zalecanych, oryginalnych akumulatorów. Nie możemy zagwarantować bezpieczeństwa i wydajności działania naszych bezprzewodowych elektronarzędzi, jeżeli używane są akumulatory inne, niż zalecane przez nas lub gdy akumulator zostanie rozmontowany i zmodyfi kowany (np. demontaż i wymiana ogniw lub innych części wewnętrznych). GWARANCJA Gwarancja na elektronarzędzia fi rmy HiKOKI jest udzielana z uwzględnieniem praw statutowych/przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego lub niezgodnego z przeznaczeniem użytkowania, bądź wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do centrum serwisowego autoryzowanego przez fi rmę HiKOKI wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi. Informacje dotyczące poziomu hałasu i wibracji Zmierzone wartości zostały określone zgodnie z EN62841 i zadeklarowane zgodnie z ISO 4871. Zmierzony poziom dźwięku A: 100 dB (A) Zmierzony poziom ciśnienia akustycznego A: 89 dB (A) Niepewność K: 3 dB (A). Należy nosić słuchawki ochronne. Wartość całkowita wibracji (trójosiowa suma wektorowa) określona zgodnie z EN62841. Cięcie płyty wiórowej: Wartość emisji wibracji a

Niepewność K = 1,5 m/s

Deklarowana całkowita wartość drgań i deklarowana wartość emisji hałasu zostały zmierzone z wykorzystaniem znormalizowanej metody testowej i mogą być wykorzystywane do porównywania narzędzi. Mogą one być również wykorzystywane do wstępnej oceny ekspozycji. OSTRZEŻENIE ○ Emisja drgań i hałasu podczas rzeczywistego użytkowania elektronarzędzia mogą się różnić od deklarowanej wartości całkowitej w zależności od sposobów użytkowania narzędzia, w szczególności rodzaju przetwarzanego przedmiotu; oraz ○ Należy określić środki bezpieczeństwa dla ochrony operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy elektronarzędzia oraz praca na biegu jałowym w stanie gotowości). WSKAZÓWKA W związku z prowadzonym przez fi rmę HiKOKI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. 00BookC3606DBEU.indb16100BookC3606DBEU.indb161 2022/10/0611:45:212022/10/0611:45:21162 Polski

ROZWIĄZYWANIE PROBLEMÓW

Jeżeli urządzenie nie działa prawidłowo, należy zapoznać się z informacjami zamieszczonymi w poniższej tabeli. Jeżeli rozwiązanie problemu nadal nie jest możliwe, należy skontaktować się ze sprzedawcą lub autoryzowanym serwisem naprawczym fi rmy HiKOKI. Symptom Możliwa przyczyna Rozwiązanie Narzędzia nie pracuje Akumulator się rozładował Naładuj akumulator. Akumulator nie włożony do końca. Wsuwać akumulator, aż do usłyszenia odgłosu kliknięcia. Nagłe zatrzymanie narzędzia Narzędzie było przeciążone Pozbyć się problemu powodującego przeciążenie. Działa zabezpieczenie przed przeciążeniem. Przegrzał się akumulator. Niech bateria ostygnie. Nie można pochylićŚruba motylkowa nachylenia i nakrętka motylkowa nachylenia nie są poluzowane. Spróbować nachylić po poluzowaniu śruby motylkowej nachylenia i nakrętki motylkowej nachylenia. Dokręcić poluzowane części po dokonaniu niezbędnych regulacji. Nie można nachylić

przeciwną stronę Głębokość cięcia jest ustawiona na maksimum. Odwrócić nachylenie po ustawieniu głębokości cięcia na mniejsze ustawienie. Śruba motylkowa nachylenia i nakrętka motylkowa nachylenia nie są poluzowane. Spróbować nachylić po poluzowaniu śruby motylkowej nachylenia i nakrętki motylkowej nachylenia. Nie można precyzyjnie ustawić równoległości Śruby mocujące M6 (×2) nie są poluzowane. (See rys. 11

Poluzować wszystkie śruby mocujące M6 (×2). Nie tnie dobrze Tarcza tnąca jest zużyta lub brakuje zębów. Wymienić na nową tarczę tnącą. Śruba jest poluzowana. Mocno dokręcić śrubę. Tarcza tnąca jest zamontowana w odwrotnym kierunku. Zamontować tarczę tnącą w prawidłowym kierunku. Nie można wcisnąć przełącznika Blokada wyłącznika nie jest wystarczająco wciśnięta. Wcisnąć blokadę wyłącznika do samego końca. Zrzut trocin jest słaby Trociny nagromadziły się w pokrywie piły. Usunąć trociny z wnętrza pokrywy piły. Montaż akumulatora jest niemożliwy Podjęto próbę zamontowania akumulatora innego niż wyznaczony dla narzędzia. Zamontuj akumulator typu wielonapięciowego. 00BookC3606DBEU.indb16200BookC3606DBEU.indb162 2022/10/0611:45:212022/10/0611:45:21163 Magyar

Oświadczamy na własną wyłączną odpowiedzialność, że Akumulatorowa piła tarczowa podanego typu i oznaczona unikalnym kodem identyfi kacyjnym *1) jest zgodna z wszystkimi właściwymi wymogami dyrektyw *2) i norm *3). Dokumentacja techniczna w *4) – Patrz poniżej. Menedżer Norm Europejskich przedstawicielstwa fi rmy w Europie jest upoważniony do sporządzania dokumentacji technicznej. Niniejsza deklaracja ma zastosowanie do produktu opatrzonego znakiem CE. Norsk Magyar
