HASZNÁLATI ÚTMUTATÓ C3606DB HiKOKI

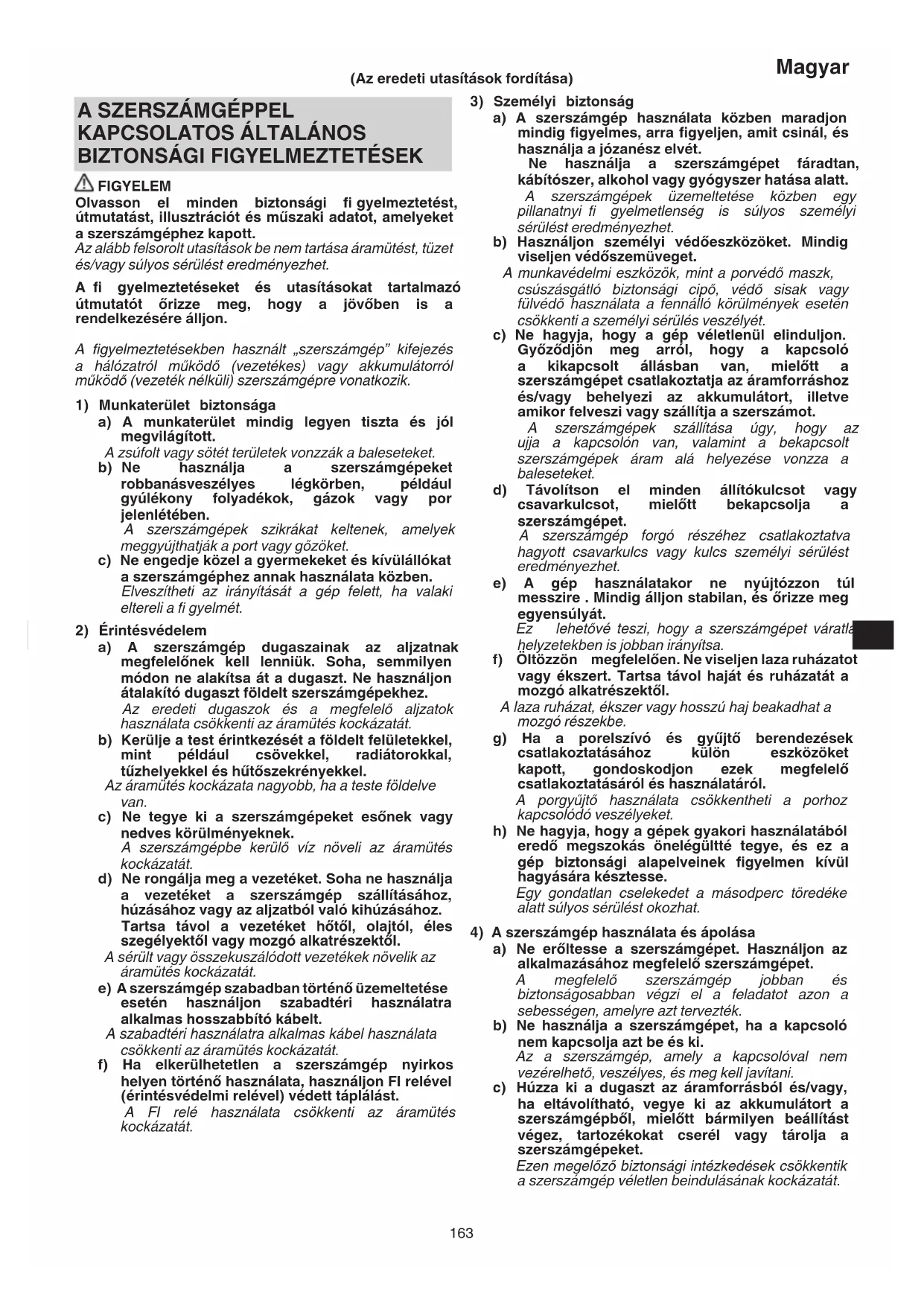

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig fi gyelmes, arra fi gyeljen, amit csinál, és használja a józanész elvét. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt. A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet. b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget. A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét. c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot. A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket. d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet. A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet. e) A gép használatakor ne nyújtózzon túl messzire . Mindig álljon stabilan, és őrizze meg egyensúlyát. Ez lehetővé teszi, hogy a szerszámgépet váratlan helyzetekben is jobban irányítsa. f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektől. A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe. g) Ha a porelszívó és gyűjtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról. A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket. h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégültté tegye, és ez a gép biztonsági alapelveinek fi gyelmen kívül hagyására késztesse. Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.

4) A szerszámgép használata és ápolása

a) Ne erőltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték. b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki. Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani. c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket. Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.

FIGYELEM Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott. Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon. A fi gyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított. A zsúfolt vagy sötét területek vonzzák a baleseteket. b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket. c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben. Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát. b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Az áramütés kockázata nagyobb, ha a teste földelve van. c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát. d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát. e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt. A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást. A FI relé használata csökkenti az áramütés kockázatát. (Az eredeti utasítások fordítása) 00BookC3606DBEU.indb16300BookC3606DBEU.indb163 2022/10/0611:45:212022/10/0611:45:21164 Magyar d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják. Képzetlen felhasználók kezében a szerszámgépek veszélyesek. e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg. Sok balesetet a rosszul karbantartott szerszámgépek okoznak. f) A vágószerszámokat tartsa élesen és tisztán. Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, , és azok könnyebben kezelhetők. g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát. A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet. h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen. A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.

5) Akkumulátoros szerszám használata és ápolása

a) Csak a gyártó által előírt töltővel töltse újra. Az egy bizonyos típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik fajta akkumulátorral használják. b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja. Bármilyen más akkumulátor használata sérülés- és tűzveszélyt okozhat. c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót. Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat. d) Helytelen körülmények között az akkumulátorból folyadék folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen további orvosi segítséget. Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat. e) Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tűz-, robbanás- vagy sérülésveszélyt eredményezhet. f) Az akkumulátort vagy a szerszámot ne tegye ki a tűznek vagy túl magas hőmérsékletnek. A tű z vagy 130°C feletti hőmérséklet robbanást okozhat. g) Kövesse a töltésre vonatkozó utasításokat, és az akkumulátort vagy a szerszámot ne töltse az utasításban megadott hőmérsékleti tartományon kívül. A nem megfelelő módon, illetve a megadott tartományon kívül történő töltés károsíthatja az akkumulátort és növelheti a tűz kockázatát.

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával. Ez biztosítja, hogy a szerszámgép biztonságos maradjon. b) Soha ne javítson sérült akkumulátorokat. Az akkumulátorok karbantartását csak a gyártó vagy az arra jogosult szolgáltatók végezhetik. VIGYÁZAT Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.

VESZÉLY: Tartsa a kezét távol a vágási területtől és a pengétől. Tartsa a másik kezét a kiegészítő fogantyún, illetve a motorházon. Ha mindkét kezével a fűrészt fogja, nem tudja megvágni azokat a pengével. b) Ne nyúljon a munkadarab alá. Az védőpajzs nem védi meg a pengétől a munkadarab alatt. c) Állítsa be a vágási mélységet a munkadarab vastagságára. A munkadarab felett a pengefogak közül egy teljes fognál kevesebbenk kell látszania. d) Vágás közben soha ne tartsa a munkadarabot a kezében vagy a lábára fektetve. Rögzítse a munkadarabot egy stabil platformhoz. Fontos, hogy megfelelően alátámassza a munkát, hogy csökkentse testi épségének veszélyeztetését, a pengeszorulást, illetve az uralom elvesztését. e) A szerszámgépet a szigetelt markolati felületnél tartsa, amikor olyan munkát végez, amelynek során a vágószerszám rejtett kábeleket vagy saját zsinórját érintheti. Kapcsolat egy „élő” vezetékkel a gépszerszám fedetlen fémrészeit is áram alá helyezi és a kezelő áramütését okozhatja. f) Amikor rippel, mindig használjon rip ütközőt vagy egy egyenes szélvezetőt. Ez javítja a vágás pontosságát és csökkenti a pengeszorulás esélyét. g) A pengéket mindig megfelelő méretű és alakú (gyémánt vagy kerek) felfogó furattal használja. A fűrész szerelő hardverének nem megfelelő pengék a középponton kívülre fognak futni, ami az irányítás elvesztését okozza. h) Soha ne használjon megrongálódott vagy hibás fűrészlap alátétet vagy csavart. A penge alátéteket és csavarokat kifejezetten a fűrészhez tervezték, az optimális teljesítmény és az üzemeltetés biztonsága érdekében. Visszarúgás okai és a kapcsolódó fi gyelmeztetések - a visszarúgás a beszorult, elakadt vagy rosszul illesztett fűrészlap hirtelen reakciója, ami a kontrollálatlan fűrész fel- és kiemelkedését okozza a munkadarabból a kezelő felé; - amikor a penge beszorul vagy elakad a bevágás bezáródása miatt, a penge megakad, és a motor reakciója a készüléket gyorsan a kezelő felé hajtja; 00BookC3606DBEU.indb16400BookC3606DBEU.indb164 2022/10/0611:45:212022/10/0611:45:21165 Magyar - ha a vágásban a penge megcsaavarodik vagy elcsúszik a vágásban, a fogak, a penge hátsó szélén lévő fogak a beágyazódhatnak a fa felső felületébe azt eredményezve, hogy a penge kiugrik a bevágásból és a kezelő rándul. A visszarúgás a fűrész helytelen használatából és/vagy a helytelen munkamódszerek és feltételeket alkalmazásából adódnak, és az alábbi megfelelő óvintézkedések betartásával elkerülhető. a) Tartsa a fűrészt erősen, két kézzel a és helyezze úgy a karját, hogy ellenálljon visszarúgási erőknek. Helyezze a testét a penge bármelyik oldalára, de ne egy vonalban a pengével. Visszarúgás esetén a fűrész hátrafelé ugorhat, de a visszarúgási erőket a kezelő megfelelő óvintézkedésekkel kontrollálhatja. b) Amikor a penge beszorul, vagy bármilyen okból megszakítja a vágást, engedje el a ravaszt, és tartsa a fűrészt mozdulatlanul az anyagban, amíg a penge teljesen leáll. Soha ne próbálja eltávolítani a fűrészt munkadarabból vagy visszafelé húzni, amíg a penge mozgásban van, mert visszarúgás léphet fel. Figyelje meg a penge-elakadás okát és tegyen korrekciós lépéseket annak megelőzésére. c) Amikor újraindítja a fűrészt a munkadarabban, helyezze a pengét a bevágás közepéhez úgy, hogy a fogak ne érjenek bele az anyagba. Ha a penge elakad, újraindításkor felemelkedhet vagy visszarúghat a munkadarabtól. d) Nagyobb paneleket támasszon meg a penge becsípődési és visszarúgási kockázatának minimalizálása érdekében. A nagyobb panelek hajlamosak elhajlani a saját súlyuknál fogva. A támasztékokat a panel alatt, mindkét oldalon kell elhelyezni, a vágási vonalhoz és a panel széléhez közel. e) Ne használjon életlen vagy sérült fűrészlapot. Életlen vagy hibásan beállított penge keskeny bevágást hoz létre, ami túlzott súrlódáshoz, a penge elakadásához és visszarúgásához vezet. f) A penge mélysége és vágási szög lezárókarjai legyenek feszesek és biztosítottak a vágás megkezdése előtt. Ha a penge beállítás a vágás során elcsúszik, az elakadást és visszarúgást okozhat. g) Különös óvatossággal kell eljárni ha a fűrészt meglévő falon, vagy más be nem látható területen használja. A kiálló penge belevághat tárgyakba ami visszarúgást okozhat. Alsó védőburkolat funkció a) Minden használat előtt ellenőrizze az alsó védőburkolatot, hogy tökéletesen zár-e. Ne használja a fűrészt, ha az alsó védő burkolat nem mozog szabadon és nem zár azonnal. Soha ne rögzítse vagy kötözze ki az alsó védőburkolatot nyitott helyzetben. Ha a fűrészt véletlenül leejti, az alsó védőburkolat elhajolhat. Emelje fel az alsó védőburkolatot a visszahúzó karral, és győződjön meg arról, hogy szabadon mozog, és nem érinti a pengét vagy bármely más részt, a vágás bármely szögében és mélységében. b) Ellenőrizze az alsó védőburkolat rugójának működését. Amennyiben a védőburkolat, és a rugó nem működik megfelelően, akkor azokat használat előtt meg kell javítani. Az alsó védőburkolat sérült alkatrészek, gyantás lerakódás vagy felhalmozódott törmelék miatt nehézkesen működhet,. c) Az alsó védőburkolat kézzel csak olyan különleges vágások esetében húzható vissza, mint a „leszúró vágás” és az „összetett vágás”. Emelje fel az alsó védőburkolatot a visszahúzó karral, és amint a penge behatol az anyagba, az alsó védőburkolat ki kell engedni. Minden más fűrészelésnél az alsó védőburkolatnak automatikusan kell működnie. d) Mindig ellenőrizze, hogy az alsó védőburkolat fedi-e a pengét, mielőtt a fűrészt a munkaasztalra vagy a padlóra helyezi. Egy védettlen, szabadon csúszkáló penge a fűrész hátrafelé mozdulását okozhatja, mindenbe belevágva, ami az útjába kerül. Vegye fi gyelembe, hogy időbe telik, míg a penge megáll kapcsoló elengedése után.

1. Üzemelés közben viseljen füldugót a hallásvédelemhez.

2. Csak a gépen feltüntetett pengediamétert használja.

3. Ne használjon súrlódó kereket.

4. Ne használjon deformált vagy repedt fűrészlapot.

5. Ne használjon gyorsacélból készült fűrészlapot.

6. Ne használjon olyan fűrészlapot, amely nem felelnek

meg az ebben a használati utasításban meghatározott jellemzőknek.

7. Ne állítsa meg a fűrészlapot a lemez oldalirányú

8. A pengét mindig tartsa élesen.

9. Győződjön meg arról, hogy az alsó védőburkolat simán

10. Soha ne használja a körfűrészt nyitott helyzetben

rögzített alsó védőburkolattal.

11. Ügyeljen arra, hogy a védő rendszer visszahúzó

mechanizmusa megfelelően működjön.

12. Soha ne használja a körfűrészt felfelé vagy oldalra

fordított fűrészpengével.

13. Győződjön meg arról, hogy az anyag, idegen anyagtól,

mint például a szegektől, mentes.

14. A fűrészpenge mérete legyen a 165 mm - 162 mm

közötti terjedelemben.

15. Távolítsa el az akkumulátort bármely beállítási, szerviz

vagy karbantartási művelet előtt.

16. Ügyeljen a fék visszarúgására.

Ez a körfűrész elektromos fékkel rendelkezik, ami akkor lép működésbe, amikor a kapcsolót felengedi. Mivel a fék működésekor a gép visszarúg, győződjön meg róla, hogy biztos kézzel fogja a készülék törzsét.

17. Győződjön meg arról, hogy a kapcsoló KI állásban van.

Ha az akkumulátort úgy helyezi be a szerszámgépbe, hogy a kapcsoló BE állásban van, a szerszámgép azonnal működésbe lép, ami súlyos balesetet idézhet elő.

18. Kerülje az olyan állapotban történő vágást, amikor az

alap nem érintkezik az anyaggal. Amikor a penge beszorul, vagy bármilyen okból megszakítja a vágást, engedje el a ravaszt, és tartsa a fűrészt mozdulatlanul az anyagban, amíg a penge teljesen leáll. Soha ne próbálja eltávolítani a fűrészt munkadarabból vagy visszafelé húzni, amíg a penge mozgásban van, mert VISSZARÚGÁS léphet fel. Figyelje meg a penge-elakadás okát és tegyen korrekciós lépéseket annak megelő zésére.

19. Nagyobb paneleket támasszon meg a penge

becsípődési és VISSZARÚGÁSI kockázatának minimalizálása érdekében. A nagyobb panelek könnyen elhajolhatnak a saját súlyuknál fogva (3. ábra). A támasztékokat a panel alatt, annak mindkét oldalán kell elhelyezni, a vágási vonalhoz és a panel széléhez közel, amint az az 2. ábrán látható. 00BookC3606DBEU.indb16500BookC3606DBEU.indb165 2022/10/0611:45:212022/10/0611:45:21166 Magyar A penge becsípődési és visszarúgási kockázatának minimalizálása érdekében. Ha a vágási művelet miatt a fűrészt a munkadarabban kell várakoztatni, akkor a fűrészt a nagyobb darabban kell várakoztatni és a kisebb darab levágásra kerül.

20. Meglévő falak vagy egyéb nem látható területek

vágásakor különös fi gyelemmel járjon el. A kiálló penge belevághat tárgyakba ami VISSZARÚGÁST okozhat. SOHA ne rakja a kezét vagy az ujjait a fűrész mögé (4. ábra). Ha visszarúgás következett be, a fűrész könnyen hátraugorhat a keze felett, ami súlyos sérülést okozhat.

21. FIGYELMEZTETÉS: Fontos, hogy megfelelően

támassza alá a munkadarabot, és a fűrészt szilárdan fogja nehogy elveszítse az irányítást, mert az személyi sérülést okozhat. A 5. ábrán látható a fűrész tartásának tipikus módja.

22. Helyezze a fűrész alapjának szélesebb részét a

munkadarabnak arra a részére, amelyik szilárdan van rögzítve, és ne arra a részre, amelyik leeshet a vágás után. Például az 6. ábra bemutatja a tábla végének HELYES módon történő vágását, míg a 7. ábrán a HELYTELEN mód látható. Ha a munkadarab rövid vagy kicsi, rögzítse le. NE PRÓBÁLJA A RÖVID DARABOKAT KÉZZEL TARTANI!

23. Soha ne próbálja meg a körfűrészt fejjel lefelé satuba

fogatva használni. Ez rendkívül veszélyes és súlyos balesethez vezethet (8. ábra).

24. A vezető használata során ne kísérelje meg a ferde

vágást, amely engedné a vágott anyag csúszását a fűrészlap és a vezető között. Ha így tesz, az sérülést okozhat. (9., 10. ábra)

25. Amennyiben a kar lazán marad, az nagyon veszélyes

helyzetet eredményez. Mindig rögzítse alaposan. (15. ábra)

26. Nagyon veszélyes, ha a ferde szárnyas csavar és a

ferde szárnyas anya meglazítva marad. Mindig alaposan szorítsa meg. (26. ábra)

27. Vágási munka előtt határozza meg, milyen anyagot

fog vágni. Ha a vágásra szánt anyag előre láthatóan veszélyes / mérgező port fog keletkezését okozza, ellenőrizze, hogy a porzsák vagy egyéb porelszívó rendszer szorosan csatlakoztatva van a por-kimenehez. Továbbá viseljen porvédő maszkot, ha rendelkezésre áll. ○ A fű részelés megkezdése előtt ellenőrizze, hogy a penge elérte teljes sebességű fordulatszámot. ○ Ha a fűrészlap megáll vagy rendellenes zajt hallat, azonnal kapcsolja ki a kapcsolót. ○ A körfűrész használata a penge felfelé vagy oldalra fordított állapotában nagyon veszélyes. Az ilyen szokványostól eltérő alkalmazás elkerülendő. ○ Anyagok vágása közben mindig viseljen védőszemüveget. ○ Amikor befejezte a munkát, húzza ki az akkumulátort.

28. A penge csatlakoztatása után, ismételten ellenőrizze,

hogy a rögzítő kar szilárdan rögzítve van az előírt helyzetben.

29. Fa vágására alkalmas fűrészpengét használjon.

30. A fűrészpengét akkora kijelzett sebességgel használja,

amely egyenlő a szerszámon megjelenő forgási sebességgel vagy meghaladja azt.

31. Az EN847-1 szabványnak megfelelő fűrészpengét

32. Ne nézzen közvetlenül a fényforrásba.

Ha folyamatosan a fényforrásba néz, a szeme megsérülhet. Egy puha ruhával töröljön le mindennemű koszt és szennyeződést a LED lámpa lencséjéről, ügyelve arra, hogy ne karcolja meg a lencsét. A LED lámpa lencséjén található karcolások a fényerő csökkenését eredményezhetik.

33. Ne tegye ki erős ütésnek a kapcsolópanelt, és ne törje el.

34. Az akkumulátort mindig 0°C–40°C hőmérsékleten töltse

fel. A 0°C-nál alacsonyabb hőmérséklet túlterheléshez vezet, amely veszélyes. Az akkumulátort 40°C-nál magasabb hőmérsékleten nem lehet tölteni. A töltés legmegfelelőbb hőmérséklete 20°C–25°C között van.

35. Ne használja a töltőt folyamatosan.

Ha egy töltés befejeződött, hagyja pihenni a töltőt körülbelül 15 percig, az akkumulátor következő feltöltése előtt.

36. Ne hagyja, hogy az újratölthető akkumulátor

csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

37. Soha ne szerelje szét az újratölthető akkumulátort és a

38. Soha ne zárja rövidre az újratölthető akkumulátort.

Az akkumulátor rövidre zárása áramlökést, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.

39. Ne dobja tűzbe az akkumulátort. Az akkumulátor

felrobbanhat a tűzben.

40. Ha az akkumulátor működési ideje az újratöltést

követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.

41. Ne dugjon semmit a töltő szellőzésére szolgáló

résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.

42. Folyamatos használat esetén előfordulhat, hogy a

készülék túlmelegedhet, ami károsíthatja a motort és a kapcsolót. Ezért ha a borítás felmelegszik, szüneteltesse az eszköz használatát egy ideig.

43. Ellenőrizze, hogy az akkumulátor szorosan illeszkedike

a feltöltőbe. Kilazulva kieshet, és balesetet okozhat.

44. Ne használja a terméket, ha a szerszám vagy az

akkumulátor kivezetései (akkumulátor rögzítés) eldeformálódtak. Az akkumulátor szerszámba való helyezése rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.

45. A szerszám csatlakozóit (elemtartó) tartsa távol a

forgácstól és a portól. ○ Használat előtt győző djön meg arról, hogy az érintkezők környékén nem halmozódott fel fémforgács és por. ○ Használat közben igyekezzen elkerülni, hogy a szerszámra került fémforgács és por az akkumulátorra hulljon. ○ Üzemeltetés felfüggesztésénél vagy használat után ne hagyja a szerszámot olyan területen, ahol ki lehet téve a leeső fémforgácsnak vagy pornak. Ha így tesz, az rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.

46. A szerszámot és az akkumulátort mindig -5°C és 40°C

Az élettartam meghosszabbítása érdekében a lítiumion akkumulátort védelmi funkcióval látták el, amely leállítja annak működését. Az alább leírt 1–3. esetben a termék használatakor a motor akkor is leállhat, ha húzza a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátor lemerül, a motor leáll.

Ilyen esetben haladéktalanul töltse fel az akkumulátort.

2. A motor leállhat, ha az eszköz túlterhelt. Ez esetben

engedje el a szerszám kapcsolóját, és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja. 00BookC3606DBEU.indb16600BookC3606DBEU.indb166 2022/10/0611:45:212022/10/0611:45:21167 Magyar

3. Ha az akkumulátor a túlterhelt munka alatt túlmelegszik,

az akkumulátorból jövő áramellátás megszűnhet. Ebben az esetben hagyja abba az akkumulátor használatát, és hagyja lehűlni. Ezt követően a gépet ismét használhatja. Kérjük, vegye fi gyelembe az alábbi fi gyelmeztetéseket és biztonsági tudnivalókat. FIGYELMEZTETÉS Az akkumulátor szivárgásának, felforrósodásának, a füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel

az akkumulátoron. ○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra. ○ Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron. ○ A használaton kívüli akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen. ○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek stb.).

2. Ne szúrja át az akkumulátort hegyes tárggyal, például

tűvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fi zikai behatásnak.

3. Ne használjon láthatóan sérült vagy deformálódott

4. Az akkumulátort kizárólag rendeltetése szerint használja.

5. Azonnal állítsa le az akkumulátor töltését, ha a töltés az

előírt töltési idő után sem sikeres.

6. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy

nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású tartályba.

7. Azonnal távolodjon el a tűztől, ha szivárgást vagy

rendellenes szagot észlel.

8. Ne használja az akkumulátort erős statikus

elektromosság közelében.

9. Azonnal vegye ki az akkumulátort a készülékből

vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, rendellenes szagot, felforrósodást, elszíneződést vagy deformációt, illetve bármilyen más rendellenességet észlel használat közben.

10. Ne merítse vízbe az akkumulátort, és ne hagyja, hogy

folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tüzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását. FIGYELEM

1. Ha az akkumulátorból szivárgó sav a szemébe jut,

semmiképpen ne dörzsölje, ehelyett öblítse ki folyó vízzel, és azonnal forduljon orvoshoz. Kezelés nélkül a folyadék látáskárosodást okozhat.

2. Ha a folyadék a bő

rével vagy a ruházatával érintkezik, azonnal mossa le alaposan tiszta vízzel, például csapvízzel. A folyadék irritálhatja a bőrt.

3. Ne használja az akkumulátort, és vigye azt vissza

a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, rendellenes szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel. FIGYELMEZTETÉS Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tüzet okozhat. A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat. ○ Ne tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba. ○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyílást, így elkerülheti a rövidzárlatot.

SZEMPONTOK Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket. FIGYELMEZTETÉS Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait. ○ A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek. ○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak. ○ Ha a BSL36B18 (külön megvásárolható) az elektromos kéziszerszámba van felszerelve, akkor a teljesítmény meghaladja a 100 Wh értéket, és az egység az áruszállítási osztályozás alapján veszélyes áruknak minősül.

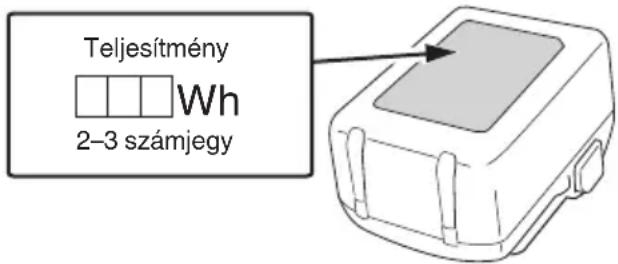

Teljesítmény 2–3 számjegy

ELŐVIGYÁZATOSSÁG USB-ESZKÖZ

CSATLAKOZTATÁSAKOR (UC18YSL3) Ha váratlan hiba történik, a termékhez csatlakoztatott USB- eszközön található adatok megsérülhetnek és elveszhetnek. Mielőtt ezzel a termékkel használná, mindig készítsen biztonsági másolatot az USB-eszközön található adatokról. Vegye fi gyelembe, hogy vállalatunk nem vállal semmilyen felelősséget az USB-eszközökön tárolt adatok sérüléséért vagy elvesztéséért, sem pedig a csatlakoztatott eszköz esetleges károsodásáért. FIGYELMEZTETÉS ○ Használat előtt ellenőrizze, hogy a csatlakozó USB kábelnek van-e hibája, illetve sérült-e. Ha sérült USB kábelt használ, akkor füst vagy szikra keletkezhet. ○ Ha a terméket nem használja, takarja le az USB bemenetet a gumifedéllel. Az USB aljzaton felgyülemlő por vagy szennyeződés füstöt vagy szikrát okozhat. MEGJEGYZÉS ○ Az USB-ről történő töltés néha szünetelhet. ○ Amikor nem tölti az USB-eszközt, távolítsa el az USB- eszközt a töltőről. Ha nem így jár el, azzal nem csak csökkenti az USB-eszköz akkumulátorának élettartamát, de ez balesetekhez is vezethet. ○ Lehetséges, hogy egyes USB eszközöket nem tud feltölteni, az eszköz típusától függően. 00BookC3606DBEU.indb16700BookC3606DBEU.indb167 2022/10/0611:45:212022/10/0611:45:21168 Magyar

AZ EGYES RÉSZEK ELNEVEZÉSE

(1.–33. ábra) Kapcsoló Kapcsoló rögzítő Vágási mélység kar Lejtő szárnyas anyacsavar Vezető rögzítő szárnyas anyacsavar Alsó védőelem Csavar Alátét (B) Fűrészpenge Vezető rész Alap Ferde szárnyas csavar Zárkar Vezető rögzítő gombcsavar Ütköző kar LED-lámpa Akkumulátor Hatsz. csavarkulcs Fogantyú Segédfogantyú M6 rögzítőcsavar (2 db) Párhuzamosság állító M6 rögzítőcsavar Kúpos darab Szögbeállító csavar Szögbeállító csavar (45°-hoz) Módválasztó kapcsoló Csendes üzemmód jelzőlámpa Világítási mód kapcsoló Megvilágítás mód jelzőlámpa Hosszú vezető Vezető Porgyűjtő fúvóka Fluor lemez Töltésjelző lámpa Alátét (A) Akkumulátor töltöttsége jelzőjének kapcsolója Akkumulátor szintet jelző lámpa Kijelzőpanel SZIMBÓLUMOK FIGYELMEZTETÉS Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel. C3606DB: Akkus körfőrész A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. Mindig viseljen védőszemüveget. Mindig viseljen hallásvédőt. Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni.

Terhelés nélküli sebesség Bekapcsolás Kikapcsolás Vegye ki az akkumulátort Figyelmeztetés Tiltott művelet Módválasztó kapcsoló Világítási mód kapcsoló Mindig BE (60 másodperc elteltével kikapcsol) Mindig KI Akkumulátor hátralévő töltöttsége jelzőjének kapcsolója 00BookC3606DBEU.indb16800BookC3606DBEU.indb168 2022/10/0611:45:212022/10/0611:45:21169 Magyar Akkumulátor Világít; Az akkumulátor töltöttségi szintje 75%. Világít; Az akkumulátor töltöttségi szintje 50%–75%. Világít; Az akkumulátor töltöttségi szintje 25%–50%. Világít; Az akkumulátor töltöttségi szintje kevesebb, mint 25%. Villog; Az akkumulátor hamarosan lemerül. A lehető leghamarabb töltse újra az akkumulátort. Villog; A magas hőmérséklet miatt leállt a teljesítményleadás. Távolítsa el az akkumulátort a szerszámból, és várja meg, amíg teljesen lehűl. Villog; A kimenő teljesítmény hiba vagy üzemzavar miatt fel van függesztve. A probléma okozója valószínűleg az akkumulátor, ezért kérjük, vegye fel a kapcsolatot a forgalmazóval. MEGJEGYZÉS A LED lámpa automatikusan kikapcsol 3 másodperc után, hogy megakadályozza az akkumulátor lemerülését a bekapcsolva felejtett lámpa miatt.

SZABVÁNYOS KIEGÉSZÍTŐK

Az alapkészülék (1 készülék) mellett a csomag a 265. oldalon felsorolt kiegészítőket is tartalmazza. A szabványos kiegészítők köre fi gyelmeztetés nélkül módosulhat.

ALKALMAZÁSI TERÜLETEK

Különböző típusú fák vágása.

Modell C3606DB Feszültség 36 V Uresjárati fordulatszám 5600 min-

(Magas mód) 4300 min-

(Közepes mód) 2000 min-

(Csendes mód) Kapacitás Vágási mélység 90° 66 mm 45° 45 mm -5° 57 mm Az eszköz számára elérhető akkumulátor* Szabályozható feszültségű akkumulátor Súly** 3,4 kg (BSL36A18) 3,7 kg (BSL36B18)

• A meglévő akkumulátortípusok (BSL3660/3620/3626, BSL18 sorozat, stb.) nem használhatók ezzel az eszközzel. ** A 01/2014 EPTA-eljárás szerint MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. Elektronikus vezérlés ○ Lágyindítás ○ Túlterhelés-védelem Ez a védelmi funkció a motor túlterhelése vagy fordulatszámának működés közbeni jelentős csökkenése esetén kikapcsolja annak áramellátását. Ha aktiválva van a túlterhelés-védelmi funkció, a motor leállhat. Ez esetben engedje el a szerszám kapcsolóját, és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja. ○ Túlmelegedés-védelem Ez a védelmi funkció a motor működés közbeni túlmelegedésekor megszünteti annak áramellátását, és leállítja a szerszámgépet. Ha aktiválva van a túlmelegedés-védelmi funkció, a motor leállhat. Ez esetben engedje el a szerszám kapcsolóját, és néhány percig hagyja lehűlni a szerszámot. Ezt követően a gépet ismét használhatja. ○ Forgási sebesség váltás funkció (Magas mód / Közepes mód / Csendes mód) (Lásd: 18. ábra)

Modell BSL36A18 Feszültség 36 V / 18 V (automatikus kapcsolás*) Akkumulátor kapacitása 2,5 Ah / 5,0 Ah (automatikus átváltás*) A rendelkezésre álló vezeték nélküli termékek** Szabályozható feszültségű sorozat, 18 V-os termék Elérhető töltő Csúsztatható töltő lítium-ion akkumulátorokhoz

• A szerszám automatikusan átkapcsol. ** A részleteket lásd az általános katalógusunkban.

A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.

1. Csatlakoztassa az akkumulátortöltő tápkábelét a

dugaszolóaljzathoz. Amikor a töltő dugaszát egy aljzathoz csatlakoztatja, a töltésjelző lámpa pirosan villog (1 másodpercenként).

2. Helyezze az akkumulátort a töltőbe.

Stabilan helyezze be az akkumulátort a töltőbe, amint az a 24. ábrán (az 6. oldalon) látható.

Ha akkumulátort helyez a töltőbe, a töltésjelző lámpa kéken villog. Amint az akkumulátor töltése befejeződött, a jelzőlámpa zölden világít. (lásd az 1. táblázatot) (1) A töltésjelző lámpa jelzései A töltésjelző lámpa jelzéseit az akkumulátortöltő, illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza. 00BookC3606DBEU.indb16900BookC3606DBEU.indb169 2022/10/0611:45:232022/10/0611:45:23170 Magyar

Akkumulátortöltő állapota A jelzőlámpa állapota Jelzés jelentése Töltés előtt BE/KI 0,5 másodperces időközzel (PIROS) Csatlakoztatva az áramforráshoz *

Töltés közben 0,5 másodpercig világít 1 másodperces időközökkel. (KÉK) Legalább 50%- ban feltöltve 1 másodpercig világít 0,5 másodperces időközökkel. (KÉK) Legalább 80%- ban feltöltve Folyamatosan világít (KÉK) Több mint 8

ban feltöltve Töltés befejeződött Folyamatosan világít (ZÖLD) (Folyamatos hangjelzés: kb. 6 másodpercig) Túlmelegedési készenlét BE/KI 0,3 másodperces időközzel (PIROS) Az akkumulátor túlmelegedett. Nem lehet tölteni. *

Nem lehetséges a töltés BE/KI 0,1 másodperces időközzel (LILA) (Megszakított hangjelzés: kb. 2 másodpercig) Az akkumulátor vagy az akkumulátortöltő meghibásodott *

*1 Ha a piros lámpa még az akkumulátortöltő csatlakoztatását követően is villog, akkor ellenőrizze, hogy az akkumulátor teljesen be van-e helyezve. *2 Bár a töltés az akkumulátor lehűlését követően akkor is elindul, ha az akkumulátort bent hagyta, a legjobb gyakorlat az, hogy ha eltávolítja az akkumulátort, és töltés előtt hagyja egy árnyékos, jól szellőző helyen lehűlni.

○ Teljesen helyezze be az akkumulátort. ○ Ellenőrizze, hogy nem ragadt-e idegen anyag az akkumulátortartó vagy csatlakozások közé. <Ha a töltés hosszú időt vesz igénybe> ○ A töltés hosszabb ideig tart különösen alacsony környezeti hőmérséklet esetén. Az akkumulátort meleg helyen (mint például beltér) töltse. ○ Ne takarja le a szellőzőnyílást. Különben a belseje túlmelegszik, csökkentve a töltő teljesítményét. ○ Ha a hűtőventilátor nem működik, akkor vegye fel a kapcsolatot a HiKOKI hivatalos szervizzel a javítás végett. (2) Az újratölthető akkumulátor hőmérséklete és töltési ideje A hőmérsékleteket és töltési időt a 2. táblázatban láthatja.

Modell UC18YSL3 Az akkumulátor típusa Li-ion Töltési feszültség 14,4–18 V Hőmérsékletek, amelyeken az akkumulátor újratölthető 0°C–50°C Töltési idő (megközelítő) az eltérő kapacitású akkumulátorok esetében (20°C-on) 1,5 Ah 15 perc 2,0 Ah 20 perc 2,5 Ah 25 perc 3,0 Ah 20 perc (BSL1430C, BSL1830C: 30 perc) 4,0 Ah 26 perc (BSL1840M: 40 perc) 5,0 Ah 32 perc 6,0 Ah 38 perc 8,0 Ah 52 perc Szabályozható feszültségű akkumulátor 1,5 Ah (×2 egység) 20 perc 2,5 Ah (×2 egység) 32 perc

(×2 egység) 52 perc Akkumulátorcellák száma 4–10 Töltési feszültség USB esetén 5 V Töltőáram USB esetén 2 A Súly 0,6 kg MEGJEGYZÉS A töltési idő a környezeti hőmérséklettől és az áramforrás feszültségtől függően változhat.

4. Húzza ki a töltő tápkábelét a konnektorból.

5. Tartsa szilárdan kézben az akkumulátortöltőt, és

húzza ki belőle az akkumulátort. MEGJEGYZÉS Ne felejtse el kivenni az akkumulátort a töltőből, és eltenni használat után. Kisütés új akkumulátor esetén, stb. Mivel az új és a hosszabb időn át nem használt akkumulátorokban a belső vegyi anyagok nem voltak aktiválva, az első és második használat során a rendelkezésre álló idő rövidebb lehet. Ez egy időszakos jelenség és a töltéshez szükséges normál időtartam beáll, miután az akkumulátor 2–3 alkalommal fel lett töltve. Hogyan őrizze meg az akkumulátor élettartamát. (1) Töltse fel az akkumulátort, mielőtt az teljesen lemerülne. Ha úgy érzi, hogy a szerszámgép ereje csökkenőben van, függessze fel a működtetést és töltse fel az akkumulátort. Ha a működtetést ilyekor tovább folytatja és lemeríti az akkumulátort, károsíthatja ezzel az akkumulátort és annak élettartamát csökkentheti. 00BookC3606DBEU.indb17000BookC3606DBEU.indb170 2022/10/0611:45:232022/10/0611:45:23171 Magyar (2) Kerülje a töltést magas környezeti hőmérsékleten. Egy újratölthető akkumulátor használat közben felmelegszik. Ha egy ilyen felmelegedett akkumulátort kívánna újratölteni közvetlenül használat után, annak belső vegyi anyaga megromolhat és ezzel rövidebbé válhat az élettartama. Hagyja lehűlni az akkumulátort és csak ezután töltse újra. FIGYELEM ○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert nemrég használta az akkumulátort, a töltő töltésjelző lámpája 0,3 másodpercre felvillan, majd 0,3 másodpercre kialszik (nem világít 0,3 másodpercig). Ebben az esetben először hagyja lehűlni az akkumulátort, és csak ezután kezdje meg a töltést. ○ Ha a töltésjelző lámpa villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba.

ÖSSZESZERELÉS ÉS HASZNÁLAT

Művelet Ábra Oldal Hajlított vágás az útmutató segítségével (+45° irányban)

Hajlított vágás az útmutató segítségével (-5° irányban)

Az alap oldalai és a fűrészpenge párhuzamosságának fi nomhangolása

Dőlésszög fi nomhangolása (90° esetén)

Dőlésszög fi nomhangolása (45° esetén)

Vezető helyzetének fi nomhangolása 14 5 A vágási mélység beállítása 15 5 Vágási vonal 16 5 A kapcsoló használata 17 5 A módválasztás funkció (*1) 18 5 A LED lámpa használata 19 5 A hosszú vezető csatlakoztatása (külön megvásárolható)

A vezető csatlakoztatása 21 6 A fl uor lemez csatlakoztatása (külön megvásárolható)

Az akkumulátor kivétele és behelyezése

Töltés 24 6 Helyes szögben való vágás 25 7 Lejtős vágás (+45° irányban) 26 7 Ferde vágás (-5° irányban) 27 7 A penge leszerelése 28 8 A penge felszerelése 29 8 Akkumulátor hátralévő töltöttségének jelzője

USB eszköz töltése a hálózati aljzatról 31-a 9 USB-eszköz és akkumulátor töltése az elektromos aljzatról 31-b 9 Hogyan kell feltölteni az USB eszközt 32 9 Az USB eszköz feltöltésének befejezésekor

A tartozékok kiválasztása ― 266 (*1) A módválasztás funkció A módválasztó kapcsoló minden egyes megnyomásakor az üzemmód megváltozik. A csendes üzemmód csökkenti a motor maximális percenkénti fordulatszámát, lehetővé téve a kevesebb zajjal járó, hatékony munkát. Üzemmód Üresjárati fordulatszám Magas 5600 min

MEGJEGYZÉS ○ A mód csak akkor változik meg, amikor az akkumulátort behelyezi és a kapcsoló rögzítőt egyszer megnyomja. ○ Az aktuális mód megmarad, még ha a kapcsolót be/kikapcsolja, vagy az akkumulátort eltávolítja/ visszahelyezi is.

LED LÁMPA FIGYELMEZTETŐ

JELZÉSEK Ez a termék olyan funkciókkal rendelkezik, amelyeket azért terveztek, hogy megóvják magát a szerszámot és az akkumulátort is. Amikor a kapcsoló meg van húzva, és ha bármely védelmező funkció működésbe lép üzemeltetés közben, a LED lámpa villogni fog az 3. táblázat-ban leírtak szerint. Ha bármelyik védelmező funkció működésbe lép, azonnal vegye el az ujját a kapcsolóról és kövesse az alábbi utasításokat a javító intézkedések szerint.

Védelmező funkció LED lámpa kijelző Javító művelet Túlterhelésvédelem 0,1 másodpercig BE/ 0,1 másodpercig KI Távolítsa el a túlterhelés okát. Hőmérséklet elleni védelem 0,5 másodpercig BE/ 0,5 másodpercig KI Engedje a szerszámot és az akkumulátort teljesen lehűlni.

KARBANTARTÁS ÉS ELLENŐRZÉS

FIGYELMEZTETÉS Karbantartás és ellenőrzés előtt győződjön meg arról, hogy a kapcsolót kikapcsolta és az akkumulátort eltávolította.

1. A penge ellenőrzése

Mivel a tompa élű fűrész használata csökkenti a hatékonyságot és a motor meghibásodását is okozhatja, élezze meg vagy cserélje ki a szerszámot, amint kopást észlel.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet. 00BookC3606DBEU.indb17100BookC3606DBEU.indb171 2022/10/0611:45:232022/10/0611:45:23172 Magyar

3. Motor egység karbantartása

A motor tekercselés fontos része ennek az eszköznek. Óvja a károsodástól és ügyeljen arra, hogy ne érintkezzen a tisztító olajjal vagy vízzel. 50 óra használat után tisztítsa meg a motort száraz levegőt fújva a motor burkolatának nyílásain át egy levegőfúvókával vagy más eszközzel (34. ábra). Por vagy részecske felhalmozódása a motor károsodásához vezethet.

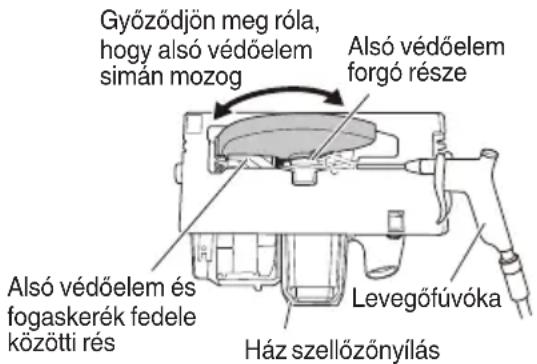

4. Az alsó védőelem ellenőrzése és karbantartása

Mindig győződjön meg róla, hogy az alsó védőelem egyenletesen halad. Hibás működés esetén azonnal javítsa az alsó védőelemet. A tisztításhoz és karbantartáshoz légfúvó pisztollyal fújja tisztára vagy más eszközzel tisztítsa meg az alsó védőelem és fogaskerék fedele közötti rést, valamint az alsó védőelem forgó részét, száraz levegővel (34. ábra). Ez hatásos a forgács és egyéb részecskék eltávolításához. A forgácsok vagy más részecskék felgyűlése az alsó védőelemben a készülék meghibásodásához vagy sérüléshez vezethet. FIGYELMEZTETÉS A por belégzésének vagy a szem irritációjának elkerülése érdekében viseljen védőszemüveget és porvédő maszkot, amikor légpisztollyal vagy más eszközzel tisztítja a szerszám alsó védőelemét, szellőzőnyílásait vagy más részeit. Győződjön meg róla, hogy alsó védőelem simán mozog Alsó védőelem forgó része Ház szellőzőnyílás Alsó védőelem és fogaskerék fedele közötti rés Levegőfúvóka

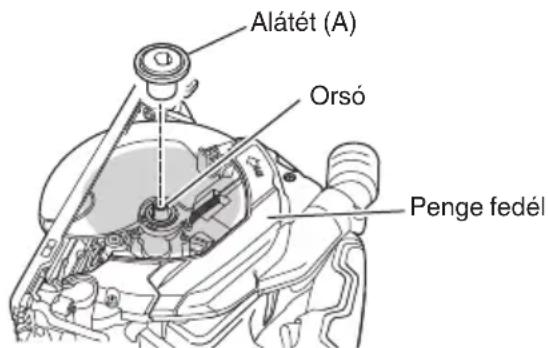

5. A fűrészlap belsejének tisztítása

Rendszeresen ellenőrizze és tisztítsa meg, hogy a fűrészpor és a többi maradék biztosan ne gyűljön fel a fűrészlap belsejében. Ellenőrzéskor és tisztításkor mindig vegye le a fűrészlapot. (35. ábra) Alátét (A) Orsó Penge fedél

6. A terminálok (szerszám és akkumulátor)

ellenőrzése Győződjön meg arról, hogy nincs felhalmozódva fémforgács és por az érintkezőkön. Alkalmanként ellenőrizze a működést megelőzően, közben és után. FIGYELEM Távolítson el minden fémforgács darabot vagy port, amely a csatlakozókon felgyülemlett. Ellenkező esetben a készülék meghibásodhat.

7. A készülék külső tisztítása

Ha a szerszámgép szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.

A szerszámgépet és az akkumulátort olyan helyen tárolja, ahol a hőmérséklet alacsonyabb 40°C-nál, valamint tartsa távol gyermekektől. MEGJEGYZÉS Lítiumion akkumulátorok tárolása. Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve. Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására. Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort. Ha az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat. FIGYELEM A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat. Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz Minden esetben eredeti akkumulátort használjon. Ha nem általunk gyártott akkumulátort használ, vagy ha szétszereli és átalakítja az akkumulátort (mint pl. szétszerelés és cellák vagy más belső alkatrészek cseréje), nem garantálható a vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye. GARANCIA A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba. 00BookC3606DBEU.indb17200BookC3606DBEU.indb172 2022/10/0611:45:232022/10/0611:45:23173 Magyar A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre. Mért A-hangteljesítményszint: 100 dB (A) Mért A-hangnyomásszint: 89 dB (A) Bizonytalanság K: 3 dB (A). Viseljen hallásvédő eszközt. EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg). Forgácslap vágás: Rezgéskibocsátás értéke:

Bizonytalanság: K = 1,5 m/s

Amennyiben a gép nem működik megfelelően, a lenti táblázat segítségével vizsgálja meg a gépet. Amennyiben ez nem oldja meg a problémát, lépjen kapcsolatba a forgalmazóval vagy a HiKOKI Szervizközpontjához. Probléma Lehetséges ok Elhárítás A szerszám nem működik Az akkumulátor lemerült Töltse fel az akkumulátort. Az akkumulátor nincs teljesen behelyezve. Az akkumulátort nyomja be, amíg kattanást nem hall. A szerszám hirtelen leállt A szerszám túl volt terhelve Szabaduljon meg a túlterhelést okozó problémától. A túlterhelés elleni védelem be van kapcsolva. Az akkumulátor túlmelegedett. Hagyja az akkumulátort kihűlni. Nem lehet dönteni A ferde szárnyas csavar és ferde szárnyas anya nincs kilazítva. Próbálja meg dönteni a ferde szárnyas csavar és a ferde szárnyas anya kilazításával. Húzza meg a meglazított részeket miután a szükséges beállításokat elvégezte. Nem tudja lefelé dönteni A maximális vágási mélység beállítható. Fordított irányba döntse, miután a vágási mélységet kisebb mértékben átállította. A ferde szárnyas csavar és ferde szárnyas anya nincs kilazítva. Próbálja meg dönteni a ferde szárnyas csavar és a ferde szárnyas anya kilazításával. A párhuzamosságot nem lehet fi nomítani Az M6 rögzítőcsavarok (2 db) nincsenek kilazítva. (Lásd: 11. ábra

Lazítsa meg mindegyik M6 rögzítőcsavart (2 db). Nem vág jól A fűrészlap elhasználódott vagy hiányoznak fogak. Cserélje ki egy új fűrészpengére. A csavar laza. Erősen húzza meg a csavart. A fűrészlapot hátrafelé kell behelyezni. Helyezze be a pengét a megfelelő irányba. A kapcsolót nem lehet meghúzni A kapcsoló zár nincs eléggé betolva. Nyomja be teljesen a kapcsoló zárat. Fűrészpor mentesítés gyenge Fűrészpor felhalmozódott a fűrészborításban. Távolítsa el a fűrészport a fűrészborítás belsejéből. Az akkumulátort nem lehet behelyezni Az eszközhöz meghatározott típusú akkumulátortól eltérő típusú akkumulátor behelyezése. Szabályozható feszültségű akkumulátort helyezzen be. A közölt rezgési összérték és a közölt zajkibocsátási érték mérése a szabványos vizsgálati eljárással megegyezően történt, és használható a szerszámok összehasonlítására. Ugyancsak használható a kibocsátás előzetes megbecslésére. FIGYELMEZTETÉS ○ Az elektromos kéziszerszám tényleges használat során tapasztalt rezgése és zajkibocsátása eltérhet a közölt értéktől a szerszám használati módjának függvényében, különös tekintettel a megmunkált munkadarab típusára;

○ A szerszámkezelő védelme érdekében tegye meg a megfelelő biztonsági óvintézkedéseket és ehhez vegye fi gyelembe a használat tényleges körülményei során becsült kibocsájtási értékeket (vegye fi gyelembe az üzemeltetési ciklus összes szakaszát a tényleges használaton kívül, például amikor a szerszámgép ki volt kapcsolva vagy üresjáratban volt). MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. 00BookC3606DBEU.indb17300BookC3606DBEU.indb173 2022/10/0611:45:242022/10/0611:45:24174 Čeština

A kizárólagos felelősségünkre kijelentjük, hogy az Akkus körfűrész, amely típus és egyedi azonosító kód *1) alapján azonosított, megfelel az irányelvek *2) és szabványok *3) vonatkozó követelményeinek. Műszaki fájl a *4) - Lásd alább. Az EU képviseleti iroda európai szabványügyi menedzsere jogosult a műszaki dokumentáció összeállítására. Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik. Suomi Čeština EY-ILMOITUS YHDENMUKAISUUDESTA Vakuutamme yksinomaisella vastuullamme, että akkutoiminen pyörösaha, joka identifi oidaan tyypin ja erityisen tunnistuskoodin *1) perusteella, on kaikkien direktiivien *2) ja standardien *3) asiaankuuluvien vaatimusten mukainen. Tekninen tiedosto kohdassa *4) – katso alta. Eurooppalaisten standardien hallintaelin Euroopan edustustossa on valtuutettu kokoamaan teknisen tiedoston. Ilmoitus on sovellettavissa tuotteeseen kiinnitettyyn CE-merkintään.
