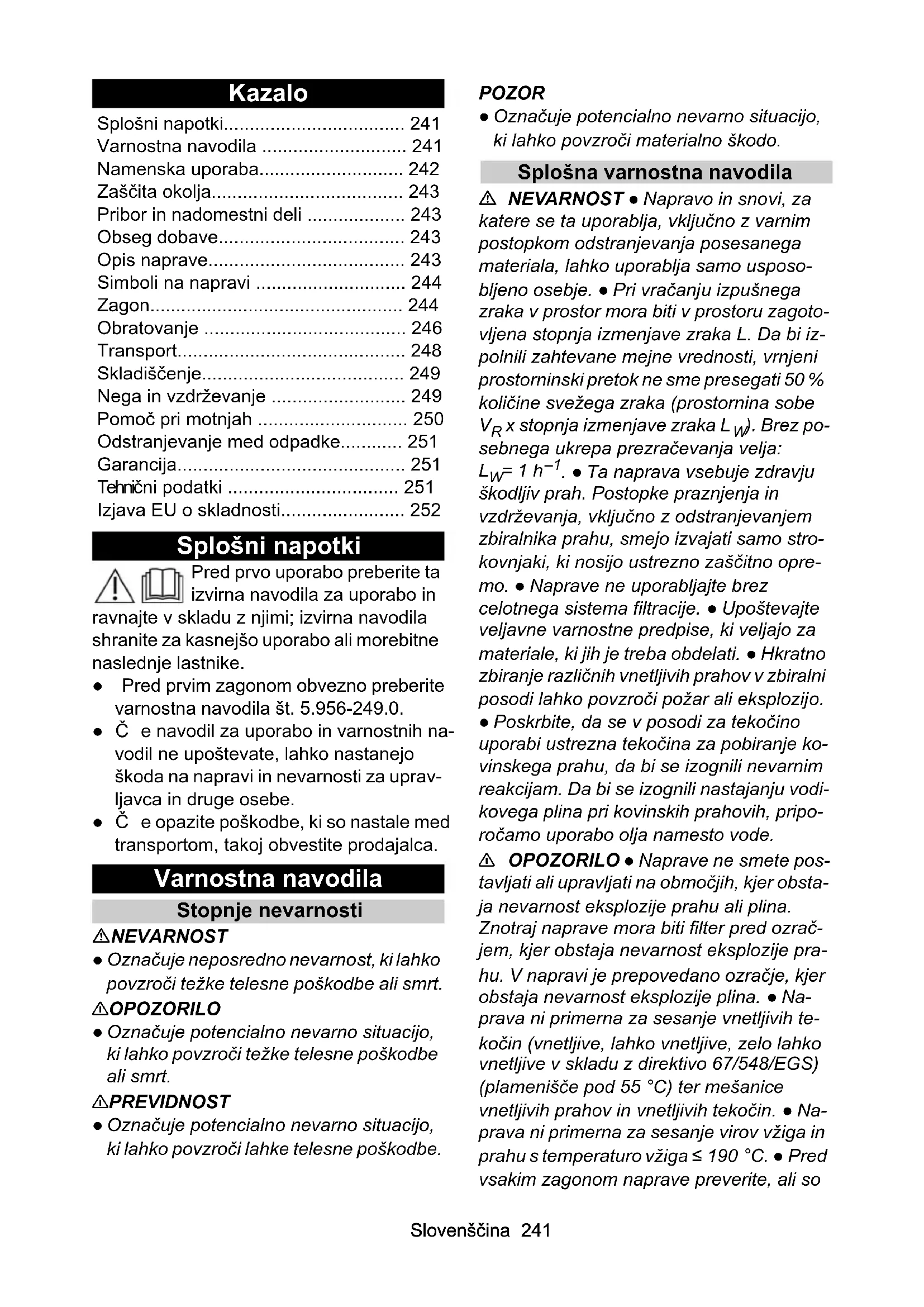

NAVODILA ZA UPORABO IVM 60242 M ACD WS Kärcher

Zaščita okolja.... 243

Pribor in nadomestni deli 243

Obseg dobave.... 243

Opis naprave.... 243

Simboli na napravi 244

Zagon....244

Obratovanje 246

Transport.... 248

Skladiščenje.... 249

Nega in vzdrževanje 249

Pomoč pri motnjah 250

Odstranjevanje med odpadke...... 251

Garancija.... 251

Tehnični podatki 251

Izjava EU o skladnosti.... 252

Splošni napotki

Pred prvo uporabo preberite ta izvirna navodila za uporabo in ravnajte v skladu z njimi; izvirna navodila shranite za kasnejšo uporabo ali morebitne naslednje lastnike.

• Pred prvim zagonom obvezno preberite varnostna navodila št. 5.956-249.0.
• Č e navodil za uporabo in varnostnih navodil ne upoštevate, lahko nastanejo škoda na napravi in nevarnosti za upravljavca in druge osebe.
• Č e opazite poškodbe, ki so nastale med transportom, takoj obvestite prodajalca.

Varnostna navodila

Stopnje nevarnosti

⚠NEVARNOST

- Označuje neposredno nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt.

⚠OPOZORILO

- Označuje potencialno nevarno situacijo, ki lahko povzroči težke telesne poškodbe ali smrt.

▲PREVIDNOST

- Označuje potencialno nevarno situacijo, ki lahko povzroči lahke telesne poškodbe.

POZOR

- Označuje potencialno nevarno situacijo, ki lahko povzroči materialno škodo.

Splošna varnostna navodila

⚠ NEVARNOST • Napravo in snovi, za katere se ta uporablja, vključno z varnim postopkom odstranjevanja posesanega materiala, lahko uporablja samo usposobljeno osebje. • Pri vračanju izpušnega zraka v prostor mora biti v prostoru zagotovljena stopnja izmenjave zraka L. Da bi izpolnili zahtevane mejne vrednosti, vrnjeni prostorninski pretok ne sme presegati 50 % količine svežega zraka (prostornina sobe V_R x stopnja izmenjave zraka L_W ). Brez posebnega ukrepa prezračevanja velja: L_W = 1 h^-1 . • Ta naprava vsebuje zdravju škodljiv prah. Postopke praznjenja in vzdrževanja, vključno z odstranjevanjem zbiralnika prahu, smejo izvajati samo strokovnjaki, ki nosijo ustrezno zaščitno opremo. • Naprave ne uporabljajte brez celotnega sistema filtracije. • Upoštevajte veljavne varnostne predpise, ki veljajo za materiale, ki jih je treba obdelati. • Hkratno zbiranje različnih vnetljivih prahov v zbiralni posodi lahko povzroči požar ali eksplozijo. • Poskrbite, da se v posodi za tekočino uporabi ustrezna tekočina za pobiranje kovinskega prahu, da bi se izognili nevarnim reakcijam. Da bi se izognili nastajanju vodikovega plina pri kovinskih prahovih, priporočamo uporabo olja namesto vode.

⚠ OPOZORILO • Naprave ne smete postavljati ali upravljati na območjih, kjer obstaja nevarnost eksplozije prahu ali plina. Znotraj naprave mora biti filter pred ozračjem, kjer obstaja nevarnost eksplozije prahu. V napravi je prepovedano ozračje, kjer obstaja nevarnost eksplozije plina. • Na-prava ni primerna za sesanje vnetljivih te-kočin (vnetljive, lahko vnetljive, zelo lahko vnetljive v skladu z direktivo 67/548/EGS) (plamenišče pod 55 °C) ter mešanice vnetljivih prahov in vnetljivih tekočin. • Na-prava ni primerna za sesanje virov vžiga in prahu s temperaturo vžiga ≤ 190 °C. • Pred vsakim zagonom naprave preverite, ali so

priključeni vodniki za izravnavo potenciala (ozemljitveni vodniki). • Naprave ne smete uporabljati ali shranjevati na prostem v vlažnih razmerah. • Za varen položaj naprave zategnite parkirne zavore na krmilnem kolesu. Ko je parkirna zavora odprta, se lahko naprava začne nenadzorovano premikati.

- Posodo za tekočino napolnite samo s tekočinami, ki jih priporoča proizvajalec.

⚠️ PREVIDNOST • Med daljšimi premori in po uporabi napravo izklopite z glavnimi stikali in izvlecite električni vtič.

POZOR • Napravo uporabljajte samo v prostoru. • Nevarnost zmečkanja! Pri odstranitvi ali montaži sesalne glave, filtrirne enote ali zbiralne posode nosite rokavice. • Nevarnost poškodovanja! Nikoli ne sesajte brez ali s poškodovanim filtrom.

- Pri upravljanju naprave nosite varnostne rokavice. - Napravo premikajte samo s hitrostjo hoje in na strmih poteh po možnosti v dvoje. - Pri menjavanju delov pribora pazite, da ne izhaja prah. - Med normalnim obratovanjem se temperatura nekaterih površin lahko zviša do 135 °C. - Izogibajte se upogibanju enote sesalne gibke cevi. - Redno vizualno pregledujte gibke cevi.

- Sprejmite ustrezne previdnostne ukrepe za odstranjevanje, rokovanje, skladiščenje in odstranjevanje mulja, kot je npr. mešanje z inertnimi tekočinami v skladu z lokalnimi predpisi. • Vodikov plin je gorljiv in lahko nastane ob sesanju določenih materialov, kot so aluminij, magnezij itd. Ventil preprečuje kopičenje vodikovega plina v posodi s tekočino. Ventil redno čistite in pregledujete ter preverite, ali so na njem znaki poškodb. • Zagotovite zadostno prezračevanje mesta postavitve, da zmanjšate koncentracijo vodika. • Posodo za umazanijo izpraznite po vsaki uporabi in ko je polna mulja, da zmanjšate nastajanje vodikovega plina.

Napravo je dovoljeno priključiti samo na električni priključek, ki ga izdela elektroin- štalater v skladu z IEC 60364. Za priključne vrednosti glejte Tehnični podatki in tipsko ploščico.

⚠️NEVARNOST

Nevarnost električnega udara

Smrtna nevarnost

Ne poškodujte električnih priključnih kablov npr. s povoženjem, zmečkanjem ali pretr-ganjem.

Kable zaščitite pred vročino, oljem in ostri-mi robovi.

Pred vsako uporabo preglejte omrežni napajalni kabel naprave. Ne zaženite naprave, će je kabel poškodovan. Poškodovan kabel naj zamenja strokovnjak za elektrotehniko.

Ravnanje v sili

⚠️NEVARNOST

Nevarnost poškodb in škode v primeru kratkega stika ali drugih električnih napak

Nevarnost udara elektrike, nevarnost opeklin

Izklopite napravo in izvlecite električni vtič.

Ravnanje v primeru zloma/iztekanja filtra:

Naprave ni več dovoljeno uporabljati.

1. Nadomestite filter.

Namenska uporaba

• mokro in suho čiščenje talnih in stenskih površin
• sesanje suhega, gorljivega, usedljivega prahu, nevarnega za zdravje; razred prahu M v skladu z EN 60335-2-69
• sesanje snovi, ki ne povzročajo nevarnosti eksplozije
• sesanje gorljivih prahov vseh razredov eksplozivnosti
• sesanje prahov in grobe umazanije
• sesanje vnetljivega prahu iz cone 22, če je naprava nameščena zunaj potencialno eksplozivnih območij
• sesanje vlažnih in tekočih snovi
• sesanje naslednjih snovi, izključno ob uporabi inertne tekočine:

– Titanov prah

– Eksplozivni in prevodni prah

– Magnezijev prah ali prašek

– Kondenzirani prahovi in eksplozivni kovinski praški iz aditivne proizvodnje (3D tiskanje)

• Industrijska uporaba, npr. v skladiščnih in proizvodnih prostorih
• industrijsko uporabo, npr. v hotelih, šolah, bolnišnicah, tovarnah, trgovinah, pisarnah in posredniških trgovinah.

Če je mesto postavitve opredeljeno kot eksplozijsko ogroženo območje, je treba uporabiti ustrezno eksplozijsko varno napravo. Brezhibno delovanje naprave zagotavljajo samo nazivne širine sesalne gibke cevi DN40 in DN50.

Vsaka drugačna uporaba velja kot nena-menska.

Naprava ni primerna za:

• sesanje virov vžiga in prahu s temperaturo vžiga ≤ 190 °C
• sesanje eksplozivnih ali enakovrednih snovi v smislu člena 1 SprenG zakona o eksplozivnih snoveh, eksplozivnih mešanic pare in zraka
• sesanje mešanic iz vnetljivih tekočin in gorljivega prahu
• sesanje žarečih ali vročih delcev, to lahko povzroči požar ali eksplozijo
• sesanje strupenih snovi
• priključevanje na stroj, ki ustvarja prah

Zaščita okolja

Pakirni material je mogoče reciklirati.

način.

Električne in elektronske naprave vse-bujejo dragocene materiale z

možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije, akumulatorske baterije ali olja, ki lahko pri napačni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprav, označenih s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu: www.kaercher.de/REACH

Pribor in nadomestni deli

⚠️NEVARNOST

Nevarnost eksplozije zaradi neodobre-nega pribora

Pri izvedbi 22 uporabljajte samo pribor, ki ga je odobril proizvajalec in ki je označen z nalepko Ex.

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaer-cher.com.

Napotek

Pribor ni del obsega dobave. Pribor je treba glede na uporabo naročiti ločeno.

Obseg dobave

Ko vzamete napravo iz embalaže, preverite, ali je vsebina popolna. Če opazite transporte poškodbe, obvestite prodajalca.

Opis naprave

Slike si oglejte na strani s slikami.

Slika A

①Prevozno ogrodje
② Krmilno kolesce s parkirno zavoro
③Napenjalni nosilec na posodi za umazanijo
④Posoda za umazanijo
⑤ Filtrski obroč
⑥ Držalo za kabel
⑦ Držalo sesalne cevi
8 Zapah za vmesni obroč
⑨Vmesni obroč
⑩Tipska ploščica
⑪Omrežni kabel
⑫Kavelj za kabel
⑬Nosilni ročaj
⑭Ročaj posode za umazanijo
⑮ Sesalni priključki brez mokrega izločevalnika
⑯Držalo za talno šobo
⑰Manometer
18 Potisno streme
⑲ Ročica za čiščenje filtra
20Stikalo naprave za sesalno turbino 2
21 Stikalo naprave za sesalno turbino 1
22 Sesalna glava

⑳Zaklep sesalne glave
24 Vibrator za filter
25 Tesnilni obroč
26Filter
27Mehanski odklop
⑳ Sesalni priključki z mokrim izločevalnikom
⑲29 Odzračevalni ventil
③0 Filtrska pena
③1 Mikroflis
32 Košara s sitom
③3Gibka cev za nivo stanja
③4Krogelna pipa

Simboli na napravi

Naprava je primerna za sesanje prahu do razreda prahu M.

△OPOZORILO

Poškodbe kože, pljuč in oči

Emisije finega prahu pri praznjenju in vzdrževalnih delih ter odstranjevanju Pri praznjenju in vzdrževalnih delih ter odstranjevanju zbiralnika prahu nosite predpisano zaščitno opremo.

Naprava je primerna za sesanje vnetljivega prahu, postavitev izven cone 22.

OPOZORILO: Ta naprava ne sme biti na- meščena v nobeni coni 22. Za cono 22 je treba uporabiti eksplozijsko varno napravo.

Nalepka prikazuje vrednosti za maks. podtlak v razmerju z uporabljenim prečnim prerezom sesalne cevi. Trenutno vrednost lahko odčitate z manometra. Za vrednosti, ki veljajo za to napravo, glejte poglavje Odčitek najmanjšega prostorninskega pretoka. Če je vrednost prenizka, je filter treba zamenjati (glejte poglavje Zamenjava glavnega filtra). Različni prečni prerezi sesalne cevi omogočajo prilagoditev na različne prečne prereze priključkov pribora.

Mikroflis

(Št. za naročilo 9.990-103.0)

Glavni filter

(št. za naročilo 9.439-542.0)

Zagon

△OPOZORILO

Vodnik za izravnavo potenciala ni pravilno priključen

Električni udar

Pred vsakim zagonom preverite, ali je vodnik za izravnavo potenciala (ozemljitveni vodnik) priključen.

△OPOZORILO

Nevarnost zaradi zdravju škodljivega prahu

Bolezni dihal zaradi vdihavanja prahu.

Ne sesajte brez filtrskega elementa, saj lahko v nasprotnem primeru pride do ogrožanja zdravja zaradi povečanih izpustov delcev.

△OPOZORILO

Nepravilno ravnanje pri zapahnitvi posode za umazanijo

Nevarnost zmečkanja

Med zapahnitvijo v nobenem primeru z ro- kami ne segajte med posodo za umazanijo in filtrski obroč ali ne segajte v bližino dvižne mehanike.

Posodo za umazanijo zapahnite tako, da z obema rokama pritisnete ročaj.

POZOR

Manjkajoči filtrirni element

Poškodba sesalnega motorja

Ne sesajte brez filtrirnega elementa.

POZOR

Statični naboj posode za umazanijo

Vžig prahu

Pazite, da bo ozemljitev na podvozju imela stik s posodo za umazanijo.

1. Postavite napravo v delovni položaj.
2. Napravo zavarujte z ročnima zavorama.
3. Zagotovite, da je sesalna glava pravilno vstavljena.

4. Posodo za umazanijo do oznake napolnite z vodo ali oljem (št. za naročilo 9.990-272.0) (glejte poglavje Polnjenje posode za umazanijo z inertno tekočino).

5. Ozemljitveno sponko vpnite na zunanjo izenačitev potencialov.

6. Odstranite zaporni čep na zbiralni posodi (glejte poglavje Izbiranje sesalnega priključka).

7. Sesalno gibko cev vstavite v sesalni priključek.

8. Prepričajte se, da je sesalni priključek na filtrskem obroču tesno zaprt z zapornim čepom (glejte poglavje Zapiranje sesal-nega priključka).

9. Preverite stanje polnosti v posodi za umazanijo (glejte poglavje Preverjanje stanja polnosti posode za umazanijo).

10. Po potrebi izpraznite posodo za umazanijo (glejte poglavje Praznjenje posode za umazanijo).

11. Na sesalno gibko cev pritrdite želen pri- bor (ni del obsega dobave).

12.Zagotovite, da je posoda za umazanijo pravilno vstavljena.

Izbiranje sesalnega priključka

Naprava je opremljena z 2 sesalnima priključkoma.

• Sesalni priključek na posodi za umazanijo
  – Suho sesanje z mokrim izločevalnikom: Droben prah, prašek
  Posodo za umazanijo s funkcijo mokrega izločevalnika je treba napolniti z inertno tekočino vodo ali oljem. Priporočljivo je olje s št. za naročilo 9.990-272.0.

- Sesalni priključek na filtrskem obroču Pri namenski uporabi je tesno zaprt z zapornim čepom.

Na sesalnik ne smeta biti istočasno priključeni dve sesalni gibki cevi. Pri namenski uporabi se lahko uporablja samo spodnji sesalni priključek.

Ob uporabi mokrega izločevalnika mora biti zgornji sesalni priključek tesno zaprt.

Zapiranje sesalnega priključka

△OPOZORILO

Nevarnost telesnih poškodb

Fin prah lahko poškoduje kožo, pljuča in oči Ko odstranite sesalno gibko cev, je treba sesalni priključek zapreti z zapiralnim čepom.

Slika B

1. Zapiralni čep natančno vstavite v sesalni priključek.
2. Zapiralni čep vstavite do omejitve.
3. Zapiralni čep vrtite v desno, dokler ni sesalni priključek trdno zaprt.

Polnjenje posode za umazanijo z inertno tekočino

Če se uporablja posoda za umazanijo z mokrim izločevalnikom, je treba posodo za umazanijo pred zagonom napolniti z inertno tekočino.

△OPOZORILO

Gibljivi deli

Nevarnost zmečkanja

Pri odstranjevanju ali vstavljanju zgornjega dela posode za umazanijo pazite na gibljive dele.

1. Napravo zavarujte z ročnima zavorama.

Slika C

1. Ročaj povlecite navzgor. Posoda za umazanijo se sprosti in spusti.

2. Posodo za umazanijo primite za ročaj in jo izvlecite iz naprave.

Slika D

1. Sprostite napenjalne nosilce na posodi za umazanijo.
2. Zgornji del posode za umazanijo odstranite pri prijemalnem ročaju.
3. V posodo za umazanijo napolnite inertno tekočo vodo ali olje, dokler stanje polnosti ne doseže oznake na prikazu stanja napolnjenosti.
4. Pri vstavljanju zgornjega dela posode za umazanijo se prepričajte, da je kroglica plovca vstavljena v ustrezno vodilo.

△OPOZORILO

Nepravilno ravnanje pri zapahnitvi posode za umazanijo

Nevarnost zmečkanja

Med zapahnitvijo v nobenem primeru z ro- kami ne segajte med posodo za umazanijo in filtrski obroč ali ne segajte v bližino dvižne mehanike.

Posodo za umazanijo zapahnite tako, da z obema rokama pritisnete ročaj.

Slika E

POZOR

Statični naboj posode za umazanijo

Vžig prahu

Pazite, da bo ozemljitev na podvozju imela stik s posodo za umazanijo.

1. Posodo za umazanijo vstavite v napravo v obratnem vrstnem redu in jo zapahnite z ročajem.

Preverjanje stanja polnosti posode za umazanijo

1. Redno preverjajte stanje polnosti v posodi za umazanijo.

2. Prepričajte se, da med sesanjem ne posesate več kot 8 litrov materiala.

Obratovanje

⚠️NEVARNOST

Sesanje eksplozivnega in prevodnega kovinskega prahu brez inertne tekočine

Nevarnost eksplozije, nastajanje toplote Nikoli ne sesajte eksplozivnega in prevodnega sesalnega materiala brez inertne tekočine.

△OPOZORILO

Nevarnost zaradi zdravju škodljivega prahu

Bolezni dihal zaradi vdihavanja prahu.

Ne sesajte brez obeh filtrirnih elementov, saj lahko v nasprotnem primeru pride do ogrožanja zdravja zaradi povečanih izpustov delcev.

Pred vsako uporabo preverite, da sta oba filtrirna elementa pravilno vgrajena.

POZOR

Nevarnost zaradi vstopa drobnega prahu

Nevarnost poškodbe sesalnega motorja.

Pri sesanju nikoli ne odstranjujte glavnega filtrskega elementa.

POZOR

Manjkajoča inertna tekočina

Poškodba mokrega izločevalnika

Pri uporabi sesalnega priključka na mo-krem izločevalniku nikoli ne sesajte brez inertne tekočine.

Vklop naprave

1. Priključite električni vtič v vtičnico.
2. Napravo vklopite s stikali za sesalne turbine.

Napotek

Sesalnih turbin nikoli ne vklopite in izklopite hkrati, temveč vedno eno za drugo. Za pravilno delovanje manometra za nadzor najmanjšega volumskega toka morajo biti vklopljene vse sesalne turbine.

Napotek

Pri večini primerov uporabe zadostuje, da sesate z eno sesalno turbino. Po potrebi vklopite 2. sesalno turbino. Vendar naprave z obema sesalnima turbinama ne uporabljajte dlje kot 15 minut. To lahko povzroči, da preveč vlažnega zraka predčasno omoči glavni filter. Po potrebi pustite glavni filter, da se posuši ali ga zamenjajte (glejte poglavje Zamenjava glavnega filtra).

1. Redno preverjajte stanje polnosti posode za umazanijo, da se naprava med sesanjem ne izklopi samodejno.

Napotek

Naprava je opremljena z mehaničnim nadzorom. Ta nadzor prekine pretok zraka, ko se inertna tekočina spusti pod minimalno stanje polnosti. Za nadaljevanje postopka sesanja napolnite z inertno tekočino (glejte poglavje Polnjenje posode za umazanijo z inertno tekočino).

1. Prepričajte se, da med sesanjem ne posesate več kot 8 litrov materiala.
2. Po potrebi izpraznite posodo za umazanijo (glejte poglavje Praznjenje posode za umazanijo).
3. Po potrebi zamenjajte glavni filter (glejte poglavje Zamenjava glavnega filtra).

Napotek

Če je posoda za umazanijo napolnjena z inertno tekočino, lahko med sesanjem skozi glavni filter steče vlažen zrak in ga navlaži. Po postopku sesanja preverite, ali je glavni filter vlažen. Po potrebi pustite glavni filter, da se posuši ali ga zamenjajte (glejte poglavje Zamenjava glavnega filtra).

Odčitek najmanjšega prostorninskega pretoka

Na sprednji strani naprave je vgrajen manometer, ki prikazuje sesalni podtlak znotraj sesalnika. Če je dosežen največji podtlak (glejte tabelo), je treba glavni filter očistiti (glejte poglavje Zamenjava glavnega filtra). Vrednost je odvisna od zmogljivosti naprave in uporabljene sesalne gibke cevi. Če se podtlak z zamenjavo filtra ne zmanjša bistveno, je težava nekje drugje (glejte poglavje Pomoč pri motnjah).

POZOR

Preseganje največjega podtlaka

Izguba sesalne moči Če je navedena vrednost presežena, hit- rost zraka pade pod 20 m/s. Zamenjajte fil- ter.

Nazivna širina se-salne gibke cevi	Največji podtlak
DN40 16,4 kPa (164 mbar)
DN50 12,9 kPa (129 mbar)
DN70 ---

Izklop naprave

1. Napravo izklopite s stikali za sesalne turbine.
2. Izvlecite električni vtič.
3. Ozemljitveno sponko odklopite od zunanje izenačitve potencialov.

Po vsakem obratovanju

1. Demontirajte pribor.
2. Zaprite sesalni priključek (glejte poglavje Zapiranje sesalnega priključka).
3. Pribor po potrebi splaknite z vodo in posušite.
4. Izpraznite posodo za umazanijo (glejte poglavje Praznjenje posode za umazanijo).
5. Napravo od znotraj in od zunaj posesajte in obrišite z vlažno krpo.

Praznjenje posode za umazanijo

Posodo za umazanijo je treba izprazniti po potrebi in po vsaki uporabi.

Vstopna odprtina ali sesalna gibka cev sta zaprti.

Redno preverjajte stanje polnosti posode za umazanijo, da se naprava med sesanjem ne izklopi samodejno.

1. Izklopite napravo.
2. Napravo zavarujte z ročnima zavorama.
3. Ročaj povlecite navzgor.
   Posoda za umazanijo se sprosti in spusti.
4. Posodo za umazanijo primite za ročaj in jo izvlecite iz naprave.

Slika C

Slika D

1. Sprostite napenjalne nosilce na posodi za umazanijo.

2. Zgornji del posode za umazanijo odstranite pri prijemalnem ročaju.

3. S spodnjega dela posode za umazanijo odstranite element pene.

4. Odstranite košaro s sitom z mikroflisom.

5. Odstranite mikroflis iz košare s sitom.

6. Mikroflis odstranite v skladu z zakonskimi določbami.

7. Po potrebi izpraznite inertno tekočino iz posode za umazanijo (glejte poglavje Iz posode za umazanijo izlijte inertno tekočino).

Napotek

Po potrebi lahko inertno tekočino uporabite večkrat.

1. Pri vstavljanju zgornjega dela posode za umazanijo se prepričajte, da je kroglica plovca vstavljena v ustrezno vodilo.

△OPOZORILO

Nepravilno ravnanje pri zapahnitvi posode za umazanijo

Nevarnost zmečkanja

Med zapahnitvijo v nobenem primeru z ro- kami ne segajte med posodo za umazanijo in filtrski obroč ali ne segajte v bližino dvižne mehanike.

Posodo za umazanijo zapahnite tako, da z obema rokama pritisnete ročaj.

Slika E

POZOR

Statični naboj posode za umazanijo

Vžig prahu

Pazite, da bo ozemljitev na podvozju imela stik s posodo za umazanijo.

1. Posodo za umazanijo vstavite v napravo v obratnem vrstnem redu in jo zapahnite z ročajem.

Iz posode za umazanijo izlijte inertno tekočino

1. Izklopite napravo.
2. Napravo zavarujte z ročnima zavorama.
3. Zaprite sesalni priključek (glejte poglavje Zapiranje sesalnega priključka).

Slika C

1. Ročaj povlecite navzgor.
   Posoda za umazanijo se sprosti in spusti.
2. Posodo za umazanijo primite za ročaj in jo izvlecite iz naprave.

Slika F

1. Ročico na krogličnem ventilu obrnite za 90°.
2. Ko je zbiralna posoda popolnoma prazna, obrnite ročico v izhodiščni položaj.

△OPOZORILO

Nepravilno ravnanje pri zapahnitvi posode za umazanijo

Nevarnost zmečkanja

Med zapahnitvijo v nobenem primeru z ro- kami ne segajte med posodo za umazanijo in filtrski obroč ali ne segajte v bližino dvižne mehanike.

Posodo za umazanijo zapahnite tako, da z obema rokama pritisnete ročaj.

Slika E

POZOR

Statični naboj posode za umazanijo

Vžig prahu

Pazite, da bo ozemljitev na podvozju imela stik s posodo za umazanijo.

1. Vstavite posodo za umazanijo in jo za-pahnite z ročajem.

Čiščenje naprave

△OPOZORILO

Nepravilno odstranjevanje odpadne vo- de

Onesnaženje okolja

Upoštevajte krajevne predpise o obdelavi odpadne vode.

1. Napravo od znotraj in od zunaj posesajte in obrišite z vlažno krpo.
   Za sesanje naprave uporabljajte sesalnik z enako ali boljšo klasifikacijo.

2. Pribor (niso del obsega dobave) po potrebi sperite z vodo in jih posušite.

1. Navijte električni kabel okrog držala za kabel.
2. Napravo hranite v suhem prostoru in jo zavarujte pred nepooblaščeno uporabo.

Transport

PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode

Pri transportu upoštevajte težo naprave.

Posoda za umazanijo je izpraznjena.

1. Za transport brez prahu zaprite oba sesalna priključka (glejte poglavje Zapiranje sesalnega priključka).
2. Sprostite ročni zavori in napravo potiskajte za potisno streme.
3. Pri natovarjanju napravo primite za podvozje in potisno streme.
4. Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi.

Skladiščenje

PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode

Pri skladiščenju upoštevajte težo naprave.

Posoda za umazanijo je izpraznjena.

1. Napravo skladiščite samo v notranjih prostorih.

Nega in vzdrževanje

⚠NEVARNOST

Nenameren zagon naprave, dotikanje delov pod električno napetostjo

Nevarnost telesnih poškodb, nevarnost udara elektrike

Pred deli na napravi izklopite napravo.

Izvlecite električni vtič.

⚠️NEVARNOST

Nevarnost zaradi zdravju škodljivega prahu

Bolezni dihal zaradi vdihavanja prahu.

Pri vzdrževalnih delih (npr. menjavi filtra)

nosite dihalno masko tipa P2 ali novejšo in oblačila za enkratno uporabo.

△OPOZORILO

Nevarnost zaradi zdravju škodljivega prahu

Bolezni dihal zaradi vdihavanja prahu.

Proizvajalec ali usposobljena oseba mora najmanj enkrat letno preveriti, ali varnostne naprave za preprečevanje nevarnosti brezhibno delujejo iz varnostno-tehničnega vidi-ka, npr. tesnost naprave, poškodba filtra, delovanje kontrolnih enot.

POZOR

Negovalna sredstva, ki vsebujejo silikone

Lahko poškodujejo plastične dele.

Za čiščenje ne uporabljajte sredstev za nego, ki vsebujejo silikon.

Stroji za odstranjevanje prahu so varnostne naprave za preprečevanje ali odpravljanje nevarnosti v smislu BGV A1.

- Za vzdrževanje mora uporabnik napravo razstaviti, očistiti in servisirati, će je to izvedljivo brez povzročitve nevarnosti za servisno osebje in druge osebe. Ustre-zni previdnostni ukrepi vključujejo raz-

strupljanje pred razstavljanjem, poskrbite za lokalno filtrirano prisilno odzračevanje, kjer se naprava razstavi, čiščenje vzdrževalne površine in ustrezno zaščito osebja.

• Preden napravo vzamete iz nevarnega območja je njeno zunanjost treba razstrupiti s sesanjem in očistiti z brisanjem, ali pa obdelati s tesnilnim sredstvom. Vse dele naprave je treba obravnavati kot onesnažene, će se vzamejo iz nevarnega območja. Sprejeti je treba ustrezne ukrepe za preprečevanje porazdelitve prahu.
• Pri opravljanju vzdrževalnih del in popravil je treba zavreči vse kontaminirane predmete, ki jih ni mogoče zadovoljivo očistiti. Takšne predmete je treba odstraniti v neprepustnih vrečah v skladu z veljavnimi predpisi za odstranjevanje takih odpadkov.
• Med transportom in vzdrževanjem naprave morajo biti sesalni priključki zaprti z zapiralnimi čepi.
• Upoštevajte, da lahko preprosta vzdrževalna dela in nego opravite sami.
• Površino naprave in notranjost posode redno čistite z vlažno krpo.
• Redno vizualno preverjajte, ali so cevi zamašene.

Pregledi in vzdrževalna dela

Napravo je treba redno pregledovati in preizkušati v skladu z zadevnimi nacionalnimi predpisi zakonodajalca za preprečevanje nesreč. Vzdrževalna dela mora v rednih časovnih intervalih, ki jih navede proizvajalec, izvesti strokovnjak. Pri tem mora upoštevati obstoječe določbe in varnostne zahteve. Dela na električnem sistemu sme izvesti samo strokovnjak za elektriko. Pri vprašanjih stopite v stik s podružnico podjetja KÄRCHER.

Zamenjava glavnega filtra

1. Izklopite napravo.
2. Izvlecite električni vtič.
3. Sprostite in snemite sesalno glavo.
4. Sprostite in snemite vmesni obroč.

5. Onesnaženi zvezdasti filter vzemite ven.

6. Takoj ko onesnažen zvezdasti filter vzamete iz naprave, ga položite v vrečko in jo tesno zaprite.

7. Onesnaženi zvezdasti filter odstranite v skladu z zakonskimi zahtevami.
8. Odstranite umazanijo na strani čistega zraka.
9. Preverite, ali je tesnilni obroč poškodovan.
10. Vstavite novi zvezdasti filter:

a Zvezdasti filter povlecite čez vibrator za filter na vmesnem obroču, da bodo vibracijski elementi usmerjeni proti sredini filtrskih žepkov.
b Vmesni obroč z zvezdastim filtrom in vibratorjem za filter namestite na filtrski obroč.
c Zapahnite vmesni obroč.

1. Namestite sesalno glavo in jo zapahnite.

Nadomestite mikroflis

1. Izklopite napravo.
2. Napravo zavarujte z ročnima zavorama.

Slika C

1. Ročaj povlecite navzgor.
   Posoda za umazanijo se sprosti in spusti.
2. Posodo za umazanijo primite za ročaj in jo izvlecite iz naprave.

Slika D

1. Sprostite napenjalne nosilce na posodi za umazanijo.
2. Zgornji del posode za umazanijo odstranite pri prijemalnem ročaju.
3. S spodnjega dela posode za umazanijo odstranite element pene.
4. Odstranite košaro s sitom z mikroflisom.
5. Odstranite mikroflis iz košare s sitom.
6. Mikroflis odstranite v skladu z zakonskimi določbami.
   11.Vstavite nov mikroflis.
7. Pri vstavljanju zgornjega dela posode za umazanijo se prepričajte, da je krogli- ca plovca vstavljena v ustrezno vodilo.

⚠OPOZORILO

Nepravilno ravnanje pri zapahnitvi posode za umazanijo

Nevarnost zmečkanja

Med zapahnitvijo v nobenem primeru z ro- kami ne segajte med posodo za umazanijo

in filtrski obroč ali ne segajte v bližino dvižne mehanike.

Posodo za umazanijo zapahnite tako, da z obema rokama pritisnete ročaj.

Slika E

POZOR

Statični naboj posode za umazanijo

Vžig prahu

Pazite, da bo ozemljitev na podvozju imela stik s posodo za umazanijo.

1. Posodo za umazanijo vstavite v napravo v obratnem vrstnem redu in jo zapahnite z ročajem.

Pomoč pri motnjah

⚠NEVARNOST

Nenameren zagon naprave/električni udar

Nenameren zagon sesalnega motorja lahko povzroči poškodbe. Napetost na električnih delih lahko povzroči kratek stik.

Pred vsemi deli na napravi najprej izklopite napravo in izvlecite električni vtič.

Vsa preverjanja in dela na električnih delih prepustite strokovnjaku za elektrotehniko.

Napotek

Če motnje ni mogoče odpraviti, mora na-pravo pregledati servisna služba.

Sesalna turbina ne deluje

1. Preverite vtičnico in varovalko oskrbe z električnim tokom.
2. Preverite električni kabel in električni vtič naprave.
3. Vklopite napravo.

Sesalna moč upada

1. Zaprite odprt sesalni priključek (glejte poglavje Zapiranje sesalnega priključka).
2. Odstranite zamašitve iz sesalne šobe, sesalne cevi ali sesalne gibke cevi.
3. Preverite, ali sta sesalna glava in posoda za umazanijo pravilno nameščena.
4. Izpraznite posodo za umazanijo (glejte poglavje Praznjenje posode za umazanijo).

5. Preglejte in po potrebi očistite set filtrov.

6. Zamenjajte glavni filter (glejte poglavje Zamenjava glavnega filtra).

7. Zamenjajte mikroflis (glejte poglavje Nadomestite mikroflis).
8. Preverite stanje inertne tekočine.

a Preverite stanje polnosti inertne tekočine, po potrebi dolijte inertno tekočino (glejte poglavje Polnjenje posode za umazanijo z inertno tekočino)

b Preverite kakovost inertne tekočine in jo po potrebi zamenjajte (glejte poglavje Iz posode za umazanijo izlijte inertno tekočino in poglavje Polnjenje posode za umazanijo z inertno tekočino).

Sesalna moč ni na voljo

Mehanski odklop prekine volumski tok, ker je v posodi za umazanijo premalo inertne tekočine.

1. Dolijte inertno tekočino (glejte poglavje Polnjenje posode za umazanijo z inertno tekočino).

Izstopanje prahu med sesanjem

1. Preverite, ali se posoda za umazanijo prilega.
2. Preglejte in po potrebi očistite set filtrov.
3. Zamenjajte glavni filter (glejte poglavje Zamenjava glavnega filtra).
4. Če uporabljate napravo z mokrim izločevalnikom, dolijte inertno tekočino (glejte poglavje Polnjenje posode za umazani- jo z inertno tekočino).

Odstranjevanje med odpadke

Po koncu življenjske dobe naprave je treba le-to odstraniti v skladu z zakonskimi določbami.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, če je njihov vzrok napaka v materialu ali napaka v izdelavi. Pri uveljavljanju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali najbližjim servisom.

Dodatne garancijske informacije (če so na voljo) so na voljo na servisnem območju na lokalni spletni strani podjetja Kärcher v razdelku "Prenosi".

Tehnični podatki

Električni priključek
Napetost omrežja V 220-		240
Število faz ~ 1
Omrežna frekvenca Hz 50-60
Nazivna moč W 2100
Največja moč	W	2400
Stopnja zaščite IPX4
Razred zaščite		I*
Največja dovoljena omre-	Ω	0.195+
žna impedanca		j0.122
Mere in teže
Tipična delovna teža	kg	108
Dolžina x širina x višina	mm	1020 x 680 x 1490
Površina filtra	m2	2,24
Okoljski pogoji
Temperatura skladiščenja	°C	-10-40
Močnostni podatki naprave
Prostornina posode	I 60
Prostornina posode za inertno tekočino	I	20
Prostornina posode za se-salni material	I	8
Vakuum (z ventilom za omejevanje tlaka)	kPa	25,4
Količina zraka	l/s	2x 74
Priključek sesalne gibke cevi		DN70
Nazivna širina sesalne gibke cevi		DN40/50
Številka za naročilo filtra		9.439-542.0

Ugotovljene vrednosti v skladu s standardom EN 60335-2-69

Vrednost tresljajev za dla- ni/roke	m/s2	<2,5
Negotovost K m/s	2	0,2
Raven zvočnega tlaka LpA	dB(A)	79
Negotovost KpA	dB(A)	2
Omrežni kabel
Tip H07R		N-F3G1,5mm2
Številka dela 6.650-		035.0
Dolžina kabla m 10

* z elementi razreda zaščite II razvrstitev Pridržujemo si pravico do tehničnih spre-memb.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zaradi svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost. Izdelek: Sesalnik za suho sesanje Izdelek: Sesalnik za suho in mokro sesanje Tip: 9.990-xxx

Zadevne EU-direktive

Uporabljeni neusklajeni standardi

IEC 60335-1

IEC 60335-2-69

Uporabljeni nacionalni standardi

Podpisniki ravnajo po navodilih in s pooblastilom vodstva podjetja.

T. Wahl

Managing Director

A. Haag

Director R&D

Pooblaščena oseba za dokumentacijo:

A. Haag

Kärcher Industrial Vacuuming GmbH

73550 Waldstetten (Nemčija)

Tel.: [phone]

Faks: [phone]

Waldstetten, 24/04/01

Cuprins

Indicatii generale.... 252

Opasnost od prašine škodljive za zdravlje

Oboljenja dišnih putova zbog udisanja prašine.

Ne usisavajte bez filtarskog elementa jer inače dolazi do opasnosti po zdravlje zbog povećanog izbacivanja fine prašine.

⚠UPOZORENJE

Nepravilno rukovanje pri aktiviranju za- pora spremnika za prljavštinu

Nepravilno rukovanje pri aktiviranju za- pora spremnika za prljavštinu

Opasnost od prašine škodljive za zdravlje

Oboljenja dišnih putova zbog udisanja prašine.

Ne usisavajte bez oba filtarska elementa jer inače dolazi do opasnosti po zdravlje zbog povećanog izbacivanja fine prašine.

Nepravilno rukovanje pri aktiviranju za- pora spremnika za prljavštinu

Nepravilno rukovanje pri aktiviranju za- pora spremnika za prljavštinu

Opasnost od prašine škodljive za zdravlje

Oboljenja dišnih putova zbog udisanja prašine.

Opasnost od prašine škodljive za zdravlje

Oboljenja dišnih putova zbog udisanja prašine.

Besprijekorna sigurnosno-tehnička funkcija sigurnosnih uređaja, npr. nepropusnost uređaja, oštećenje filtra, funkcija kontrolnih uređaja mora se za prevenciju opasnosti, najmanje jednom godišnje provjeriti od strane proizvođača ili obučene osobe.

PAŽNJA

Nepravilno rukovanje pri aktiviranju za- pora spremnika za prljavštinu

Izlaženje prašine pri usisavanju

1. Provjerite dosjed spremnika za prljavštinu.

2. Provjerite i po potrebi ispravite dosjed filtra.

3. Zamijenite glavni filtar (vidi poglavlje Za-mjena glavnog filtra).

4. Kada koristite uređaj s mokrim separatorom, dolijte inertnu tekućinu (vidi poglavlje Punjenje spremnika za prljavštinu inertnom tekućinom).

Zbrinjavanje

Uređaj se na kraju svog vijeka trajanja mora zbrinuti u skladu sa zakonskim odredbama.

Jamstvo

Opasnost usled prašine opasne po zdravlje

Obolenja disajnih puteva usled udisanja prašine.

Nemojte usisavati bez filterskog elementa, jer će, u protivnom, doći do ugrožavanja zdravlja usled povećanog izbacivanja fine prašine.

⚠UPOZORENJE

Nepravilno rukovanje prilikom zaključavanja posude za prljavštinu

Opasnost usled prašine opasne po zdravlje

Obolenja disajnih puteva usled udisanja prašine.

Nemojte usisavati bez oba filterska elementa, jer će, u protivnom, doći do

ugrožavanja zdravlja usled povećanog izbacivanja fine prašine.

Pre svake upotrebe proverite da li su oba filterska elementa ispravno ugrađena.

PAŽNJA

Opasnost zbog prodora sitne prašine

Opasnost od oštećenja usisnog motora.

Opasnost usled prašine opasne po zdravlje

Obolenja disajnih puteva usled udisanja prašine.

Opasnost usled prašine opasne po zdravlje

Obolenja disajnih puteva usled udisanja prašine.

Na sigurnosnim uređajima za sprečavanje opasnosti, proizvođač ili upućeno stručno lice najmanje jednom godišnje mora da ispita besprekornu bezbednosno-tehničku funkciju, npr. hermetičnost uređaja, oštećenje filtera, funkcija kontrolnih uređaja.

PAŽNJA
