NAVODILA ZA UPORABO LK 70 EINHELL

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

SLO

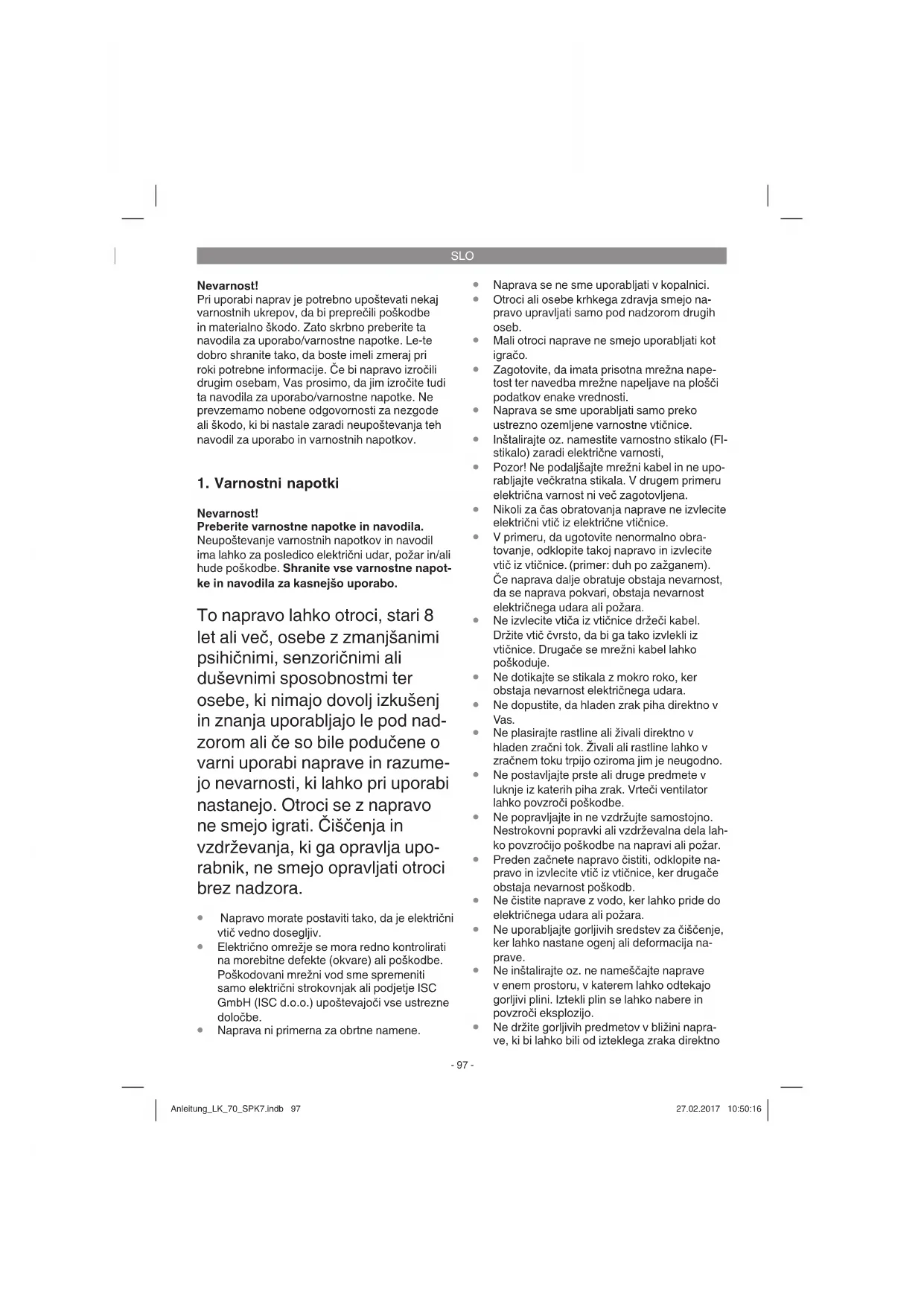

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Nevarnost!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

To napravo lahko otroci, stari 8 let ali več, osebe z zmanjšanimi psihičnimi, senzoričnimi ali duševnimi sposobnostmi ter osebe, ki nimajo dovolj izkušenj in znanja uporabljajo le pod nadzorom ali će so bile podučene o varni uporabi naprave in razumejo nevarnosti, ki lahko pri uporabi nastanejo. Otroci se z napravo ne smejo igrati. Čiščenja in vzdrževanja, ki ga opravlja uporabnik, ne smejo opravljati otroci brez nadzora.

• Napravo morate postaviti tako, da je električni vtič vedno dosegljiv.
• Električno omrežje se mora redno kontrolirati na morebitne defekte (okvare) ali poškodbe. Poškodovani mrežni vod sme spremeniti samo električni strokovnjak ali podjetje ISC GmbH (ISC d.o.o.) upoštevajoči vse ustrezne določbe.

• Naprava ni primerna za obrtne namene.

• Naprava se ne sme uporabljati v kopalnici.

• Otroci ali osebe krhkega zdravja smejo napravo upravljati samo pod nadzorom drugih oseb.
• Mali otroci naprave ne smejo uporabljati kot igračo.
  Zagotovite, da imata prisotna mrežna nape- tost ter navedba mrežne napeljave na plošči podatkov enake vrednosti.
• Naprava se sme uporabljati samo preko ustrezno ozemljene varnostne vtičnice.
• Inštalirajte oz. namestite varnostno stikalo (Fl-stikalo) zaradi električne varnosti,
• Pozor! Ne podaljšajte mrežni kabel in ne uporabljajte večkratna stikala. V drugem primeru električna varnost ni več zagotovljena.
• Nikoli za čas obratovanja naprave ne izvlecite električni vtič iz električne vtičnice.
• V primeru, da ugotovite nenormalno obratovanje, odklopite takoj napravo in izvlecite vtič iz vtičnice. (primer: duh po zažganem). Če naprava dalje obratuje obstaja nevarnost, da se naprava pokvari, obstaja nevarnost električnega udara ali požara.
• Ne izvlecite vtiča iz vtičnice držeči kabel. Držite vtič čvrsto, da bi ga tako izvlekli iz vtičnice. Drugače se mrežni kabel lahko poškoduje.
• Ne dotikajte se stikala z mokro roko, ker obstaja nevarnost električnega udara.
• Ne dopustite, da hladen zrak piha direktno v Vas.
• Ne plasirajte rastline ali živali direktno v hladen zračni tok. Živali ali rastline lahko v zračnem toku trpijo oziroma jim je neugodno.
• Ne postavljajte prste ali druge predmete v luknje iz katerih piha zrak. Vrteči ventilator lahko povzroči poškodbe.
• Ne popravljajte in ne vzdržujte samostojno. Nestrokovni popravki ali vzdrževalna dela lahko povzročijo poškodbe na napravi ali požar.
• Preden začnete napravo čistiti, odklopite napravo in izvlecite vtič iz vtičnice, ker drugače obstaja nevarnost poškodb.
• Ne čistite naprave z vodo, ker lahko pride do električnega udara ali požara.
• Ne uporabljajte gorljivih sredstev za čiščenje, ker lahko nastane ogenj ali deformacija na-prave.
• Ne inštalirajte oz. ne nameščajte naprave v enem prostoru, v katerem lahko odtekajo gorljivi plini. Iztekli plin se lahko nabere in povzroči eksplozijo.
• Ne držite gorljivih predmetov v bližini naprave, ki bi lahko bili od izteklega zraka direktno

SLO

napojeni. S tem se lahko povzroči nepopolno zgorevanje.

• Izvlecite vtič iz vtičnice, će naprave dlje časa ne uporabljate.
• Za čas neurja, napravo odklopite in izvlečete iz vtičnice. Drugače se električni deli zaradi morebitne prenapetosti lahko poškodujejo.
  Da bi preprečili elektromagnetne motnje, držite napravo stran od TV in radio naprav.
  • Nikoli ne prekrivajte zračnega odvoda.

2. Opis naprave na obseg dobave

1 Vertikalne lamele za usmerjanje zraka
2 Horizontalne lamele za usmerjanje zraka
3 Okence
4 Krmilno kolo
5 IR sprejemnik (za daljinski upravljalnik)
6 Krmilno polje
7 Transportni ročaj
8 Okvir fi ltra
9 Vodni rezervoar

2.2 Obseg dobave (Slika 2)

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
  • Preverite,če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po možnosti shranite embalažo do poteka garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

• Zračni hladilnik (A)
• Daljinsko upravljanje (B)
• Hladilni akumulator (C)
• Originalna navodila za uporabo

3. Predpisana namenska uporaba

Naprava je namenjena hlajenju zraka v zaprtem prostoru. Hlajenje izpihanega zraka se doseže z izparevanjem hlajene vode iz vodnega rezervoar- ja naprave.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

Energetski varčevalni nasveti pri hlajenju Zaprite okna, vrata in žaluzije, da bi čim bolj preprečili sončno sevanje.

4. Tehnični podatki

Omrežna napetost: 220-240 V \~ 50 Hz

Stopnje ventilatorja: 3

Dimenzije (ŠxGxV): 324 x 200 x 634 mm

Zaščitni razred: ...... II/☐

5. Pred uporabo

Pred priklopom se prepričajte, će se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju.

Opozorilo!

Zmeraj izvlecite električni priključni vtikač preden začnete izvajati nastavitve na skobljiču.

SLO

5.1 Napotki

• Pred zagonom odstranite vse varnostne lepilne trakove. V vodnem rezervoarju je morda oprema.
• Upoštevajte, da mora minimalni razmak od naprave pa do stranske stene in od zadaj znašati 40 cm. Minimalni razmak do predmetov na prednji strani mora biti 1 m.
• Naprava se, za čas obratovanja oz. dokler je v pogonu in dokler je povezana z električnim omrežjem, ne sme prekucniti, gibati ali.
  Premikajte napravo samo, će je vodni tank prazen in će je naprava ločena od električnega omrežja.
• Uporabljajte samo čisto in hladno vodo iz pipe ali destilirano vodo.
  • V nobenem primeru ne dodajte vonjave.
• Nastavitve prikazujejo LED displej. Ustrezne LED svetilke svetlijo.

5.2 Napolnite z vodo (sl. 3)

• Izvlecite rezervoar za vodo (9) do omejila.
  • Napolnite rezervoar z vodo (9).
• Za izboljšanje učinka hlajenja lahko v rezervoar za vodo dodate navadne ledene kocke ali pa hladilni akumulator, ki ga pred tem napolnit z vodo in zamrznete (sl. 2/poz. C). Pazite na stanje vode.
• Vodni rezervoar (9) potisnite nazaj v ohišje. Upoštevajte, da mora biti stanje vode med oznakama za „min“ in „maks“.
  • Vodo vsak teden zamenjajte.

6. Upravljanje (sl. 4)

Omrežni vtič vtaknite v vtičnico pod napetostjo. Zaslišite kratek signal.

6.1 Vklop/izklop naprave (poz. 20)

S pritiskom na tipko za vklop se naprava vklopi, zrak se izpihuje s srednjo in enakomerno hitrostjo zračnika. S ponovnim pritiskom na tipko napravo ponovno izklopite.

6.2 Vklop premika vertikalnih lamel (poz. 21) S pritiskom na tipko „Wind“ se vertikalne lamelen samodejno premikajo sem ter tja. S ponovnim pritiskom na tipko to funkcijo ponovno izklopite.

6.3 Nastavljanje načina delovanja zračnika (poz. 22)

Standardno je zračnik nastavljen na „Normal“. S pritiskom na tipko „MODE“ lahko to spreminjate

v naslednjem vrstnem redu Normal – Natural – Sleep. Ustrezno svetijo LED-lučke.

Normal: enakomerna hitrost zračnika

Natural: neenakomerna hitrost zračnika

Sleep: Hitrost zračnika se v časovnem zaporedju zmanjšuje (30 min. hitro -> 30 min. srednje -> trajno počasi).

6.4 Vklop časovnika (poz. 23)

S pritiskom na tipko „TIMER“ lahko čas vklopa omejite na 0,5 do 7,5 ur. Pritisk na tipko ustreza 0,5 ure, LED-lučke svetijo 0,5 ure – 4 ure, ustrezno z nastavljenim časom.

6.5 Nastavitev hitrosti zračnika (poz. 24)

S pritiskom na tipko „SPEED“ lahko hitrost zračnika nastavljate v vrstnem redu srednje – hit-ro –počasi – srednje. Ustrezno svetijo LED-lučke „MI – HI – LO – MI“.

6.6 Vklop hladilnega delovanja (poz. 25)

Napotek: Upoštevajte, da mora biti stanje vode med oznakama za „min“ in „maks“ v vodnem rezervoarju. Sicer hladilno delovanje ne deluje in utripa lučka LED „COOL“ (upoštevajte 5.2). Zaslišite opozorilni signal.

Pritisnite tipko „COOL“, LED-lučka „COOL“ sveti. Vgrajena črpalka transportira vodo, ki se morda hladi z ledom, iz rezervoarja navzgor, ki nato skozi vložek iz satja teče navzdol. Vsesani zrak se izpihuje z višjo zračno vlago hladnejši, kot se vse suje. Hladnejša kot je voda v vodnem rezervoarju, hladnejši je izpihani zrak.

6.7 Daljinsko upravljanje

Napotek: Vse funkcije lahko vklapljate s tipkami na napravi ali z daljinskim upravljanjem. Uporabite gumbasto baterijo tipa CR 2025 (najdete jo v daljinskim upravljalniku). Pred uporabo izvlecite kontaktno zaščito (plastično ploščico) iz ohišja.

• Nikoli ne uporabljajte drugega tipa baterij, kot navedenega.
• Če daljinskega upravljalnika dlje časa ne uporabljate, baterije odstranite, da ne stečejo.
• Daljinski upravljalnik držite v smeri grelnika. Doseg je maks. 5 metrov.
• Neposrednisončni žarki in predmeti lahko močno vplivajo na radij delovanja daljinskega upravljanika.
• Z daljinskim upravljalnikom ravnajte skrbno. Naj vam ne pade iz rok in ne izpostavljajte ga vročini ali vlagi.

SLO

Zamenjava baterije (sl. 5):

1. Zapah (D) potisnite do sredine nazaj in od-prite pokrov za baterije ter predal za baterije izvlecite.
2. Pri vstavljanju baterije (E) upoštevajte polarnost baterije, ki se mora ujemati z navedbo na ohišju.
3. Pokrov predala za baterije potisnite v daljinski upravljalnik.

Kot končni uporabnik imate zakonsko dolžnost vrniti rabljene baterije. Vrnete jih lahko na javnem zbirališću občine in povsod, kjer jih prodajajo. Upoštevajte tudi poglavje 11.

7. Zamenjava električnega priključnega kabla

Nevarnost!

Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

8. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Nevarnost!

Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

8.1 Čiščenje

• Zaščitno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije.
• Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povećuje tveganje električnega udara.

8.1.1 Čiščenje ob neuporabi/najmanjši intervali

V nadaljevanju so navedeni najmanjši časovni presledki, v katerih je treba čistiti različne dele. Če se umažejo hitreje, je čiščenje potrebno pogosteje.

- Praznjenje in čiščenje vodnega rezervoarja

Vodni rezervoar očistite vsaka 2 tedna. Vodni rezervoar izvlecite (sl. 3/poz. 9). Dovolj veliko posodo potisnite pod vodni rezervoar, odstranite čep na dnu rezervoarja in pustite, da iz njega izteče voda. Čep ponovno vstavite in rezervoar skrbno očistite z milnico. Milnico odstranite, kot je opisano prej, in pustite, da se rezervoar osuši. Ponovno vstavite čep. Nato lahko vodni rezervoar spet napolnite (gl. 5.2).

- Čiščenje filtra za sesanje zraka (sl. 6) Zračni filter (sl. 1/poz. 8) čistite tedensko. Pritisnite na oba odpaha (F) in odstranite fi liter za sesanje zraka (8).

Napotek: Naprava ne sme nikoli delovati brez zračnega filtra. Uporabite sesalnik ali filter za prah na rahlo iztepite. Če je filter zelo umazan, ga previdno izperite s toplo vodo. Nato naj se dobro osuši, suhega pa pritrdite na napravo.

• Čiščenje vložka s satjem (sl. 6)

Vsake 4 tedne očistite tudi vložek s satjem (H).

Napotek! V ta namen odstranite filter za sesanje zraka, kot je opisano. Očistite ga z milnico in pustite, da se osuši. Vložek s satjem (H) vstavite nazaj in pritrdite fi iter za sesanje zraka (8) na napravo.

8.2 Vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.

8.3 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tipnaprave
• Art. številko naprave
• Ident- številko naprave
• Številka potrebnega nadomestnega dela

Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

SLO

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališću, da bo pravilno odstranjena. Če ne poznate primernih zbirališć, se pozanimajte pri svoji občinski upravi.

10. Skladiščenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 °C. Električno orodje shranjujte v originalni embalaži.

11. Odstranjevanje baterij

Baterije vsebujejo materiale, ki so okolju nevarni. Baterij ne odstranjujte z gospodinjskimi odpadki, ne mečite jih v ogenj ali vodo. Baterije zbirajte, reciklirate in odstranite okolju prijazno. Porabljene baterije vrnite družbi iSC GmbH, Eschenstraße 6 in D-94405 Landau. Tam izdelovalec zagotavlja strokovno odstranitev.

SLO

12. Opombe za odstranitev motenj oz. napak

V primeru, da se naprava pravilno koristi, ne bi smele nastati kakšne motnje obratovanja. Če pa imate motnje obratovanja in preden kontaktirate servis kupcev, preverite naslednje možnosti.

Problem	Kontrola
NapravaneobratujeAlijevtič pravilno vtaknjen?	Obstaja napetost v vtičnici?Ali je tipka z vklopom/izklopom pritrjena?
Hitrost ventilatorja se samostojno spreminja Ali je funkcija „Natural“ nastavljena?
Daljinsko upravljanje ne funkcionira Ali so baterije	noter, ali je polarnost pravilna?Ali je vzpostavljen vidljiv kontakt med napravo in daljinskim upravljanem?

SLO

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:

Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih component.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

SLO

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Filter s satjem, penasti fi lter, akumulator
Obrabni material/ obrabni deli*
Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

• Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
  • Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napačno delovanje.

SLO

Garancijska listina

Spoštovani uporabnik,

za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fizičnim osebam, ki tega izdelka ne bodo uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedenega proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, će napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali će je bila izpostavljena obremenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

2. Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

3. Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre-menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

4. Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

5. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

6. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
