NAVODILA ZA UPORABO K 65 cc Mafell

Preberite vsa varnostna opozorila in napotke. Neupostevanje varnostnih opozoril in napotkov lahko povzroci udar elektricega toka, pozar in/ali hude telesne poškodbe. Vsa varnostna opozorila in napotke shranite za prihodnjo uporabo.

VYSTRAHA

Precitajte si bezpecnostne pouny a instrukcie. Nedbalé dodrziavanie bezpecnostnych pouynov a instrukci maybe sosobit' uder elektrickym prudom, poziar a/alebo t'zranenia. Uschovaje si vsetky bezpecnostne pouny a instrukcie pre mozné buduce pouzitie.

MAF02116/a

MAF02115/a

MAF02118/a

MAF00806/a

MAF02159/a

MAF02296/a

Za sestavo tehnne dokumentacije je poobla&eno podje: Mafll AG

SVK - Vyhlasei o zhode

Tymto potrdzujeme, ze stroj K 65 cc zodpoveda uvedenym smerniciam EU. Pri projektovani a stavbe bol pouzite nomry uvedene v zozyme. Osoba poverené vyhotovenim

technickych podkladov. Mafell AG

2006/42/EG

2014/30/EU

2011/65/EU

K65cc

EN 62841-1, EN 62841-2-5, EN 55014-1, EN 55014-2,

EN IEC 61000-3-2, EN 61000-3-3, EN ISO 12100, EN 847-1

i.V. Dipl.-Ing. Harald Schmid, MBA

i.V. Dipl.-Ing. Harald Schmid, MBA

1 Pojasnilo znakov 171
2 Podatki o proizvodu 171
2.1 Podatki o proizvajalcu 171
2.2 Oznaka stroja 171
2.3 Tehnični podatki 172
2.4 Emisije 173
2.5 Dobavni obseg 173
2.6 Varnostna oprema 174
2.7 Namenska uporaba 174
2.8 Preostalo tveganje 174
3 Varnostni napotki 174
4 Opremljanje / nastavitev 177
4.1 Omrežna priključitev 177
4.2 Sesanje ostruzkov 177
4.3 Izbira lista zage 177
4.4 Zamenjava listaŽage 177

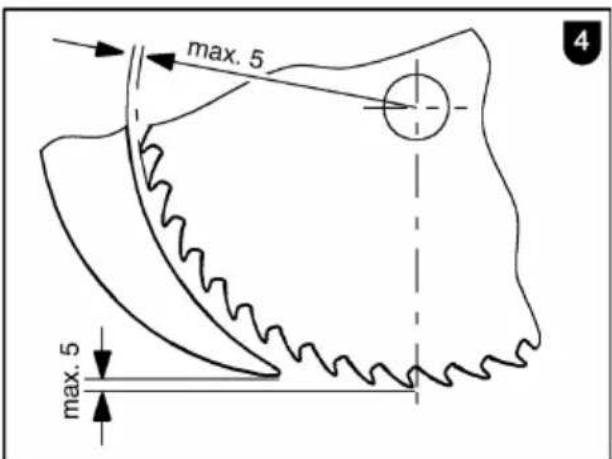

4.5 Zagozda reze 177

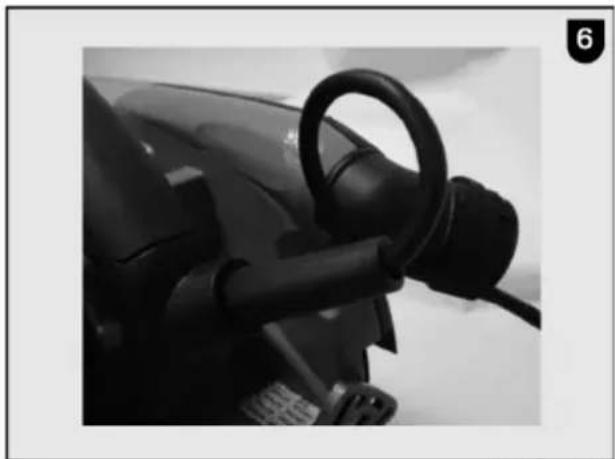

4.6 Položitev priključega kabla 178
5 Obratovanje 178
5.1 Prevzem v obratovanje 178
5.2 Vklop in izklop 178
5.3 Luč. 178
5.4 Nastavitev globine reza 178
5.5 Nastavitev za poševne reze 179
5.6 Potopni rezi 179
5.7 Zaganje po zarisu 179
5.8 Zaganje z vzporednim omejevalnikom 179
5.9 Delospodnjim prijemalmim omejevalom 179
6 Vzdrzevanje in servisiranje 180
6.1 Skladiščenje 180
7 Opticni signalni prikaz stanja delovanja 180
8 Odpravamotenj 180
9 Poseben pribor 182
10 Risba razstavljenega stanja inseznam nadomestnih delov 182

1 Pojasnilo znakov

Ta symbolism stoji na vseh mestih, kjer so navedeni napotki za vašo varnost.

Če slednjih ne upostevate, lahko pride do Hudih telesnih poskodb.

Ta simbol označuje morebiti nevarno situacijo.

Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

Ta symbolism označuje nasvete za uporabnika in druge koristne informacije.

2 Podatki o proizvodu

K 65 cc: st. art. 91B001, 91B002, 91B020, 91B022, 91B025, 91B030, 91B031, 91B032

KSS 60 cc: st. art. 91B101, 91B102, 91B120, 91B121, 91B122, 91B125, 91B130, 91B148

2.1 Podatki o proizvajalcu

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], faks +49 (0)7423/812-218, E-posta [e-mail], Domača stran www.mafell.com

2.2 Oznaka stroja

Vsi podatki, potrebni za identifikaciono stroja, so navedeni na pritrjeni tablici ozmogljivosti.

Razred zašcite II

CE znak za dokumentiranje skladnosti z osnovnimi zahevami glede varosti in varovanja zdravja v skladu s prilogo I Direktive o strojih

Le za drzave EU

Elektricnega orodja ne odvrzite v gospodinjske odpadke!

Po evropski direktivi 2012/19/EU o opadni elektrichi in elektronski opremi in usklajenih nacionalnih predpisih se mora opadna elektrichna oprema posebej zbirati in oddati v okolju prijazno predelavo.

Za znižanje tveganja poskodb morate prebrati Navodilo za obratovanje.

2.3 Tehnicni podatki

K 65 cc

Obratovalna napetost	230 V AC	240 V AC	110 V AC	120 V AC
Omrežna frekvenca	50 Hz	60 Hz	50 Hz	60 Hz
Odvzemna moč pri neprekinjenem obratovanju	1800 W		1500 W
Poraba toka pri neprekinjenem obratovanju	8,0 A	8,0 A	14,0 A	14,0 A
Število vrtlajev v praznem teku	2700-5200 min-1
Globina reza 0° /30° /45°	67 / 62 / 53 mm
Zasučni sklop zaŽaganje	0° - 45°
Premer listaŽage maks./min.	185 / 172 mm
Debelina nosilnega telesa listaŽage	1,4 mm
Rezalna širina orodja	2,4 mm
Izvrtna za pritrditev listaŽage	20 mm
Premer nastavka za odsesavanje	35 mm
Teža brez omrežnega kabla, brez vzporednega omejevalnika	4,5 kg
Dimenzije (Š x D x V)	246 x 339 x 267 mm

KSS 60 cc

Obratovalna napetost	230 V AC	240 V AC	110 V AC	120 V AC
Omrežna frekvenca	50 Hz	60 Hz	50 Hz	60 Hz
Odvzemna moč pri neprekinjenem	1800 W		1500 W
obratovanju
Poraba toka pri neprekinjenem obratovanju	8,0 A	8,0 A	14,0 A	14,0 A
Število vrtljajev v praznem teku	2700-5200 min-1
Globina reza 0° /30° /45°	67 / 62 / 53 mm
Zasucišni sklop zaŽaganje	0° - 45°
Premer listaŽage maks./min.	185 / 172 mm
Največja debelina osnovega telesa listaŽage	1,4 mm
Rezalna širina orodja	2,4 mm
Izvirtina za pritrditev listaŽage	20 mm
Premer nastavka za odsesavanje	35 mm
Teža brez omrežnega kabla, brez vzporednega	5,9 kg
omejevalnika
Dimenzije (Š x D x V)	257x750x268 mm

2.4 Emisije

Navedene emisije hrupa so bile izmerjene v skladu z EN 62841-1 in EN 62841-2-5 in jih je mogoce uporabiti za primerjavo elektricega orodja z drugim in za predhodno oceno obremenitve.

Nevarnost

Emisije hrupa lahko med dejansko uporabo elektricnega orodja odstopajo od navedenih vrednosti, odvisno od načina uporabe elektricnega orodja, zlasti od vrste obdelovanca, ki se obdeluje.

Zato vedno nosite zašcitio za sluh, tudi Če elektricno orodje deluje brez obretenitve!

2.4.1 Podatki o emisiji hrupa

Po EN 62841-1 in EN 62841-2-5 ugotovljene vrednosti emisije hrupa znašajo:

V skladu z EN 62841 ugotovljeni tipicni tresljaji roke so nizji od 2,5m / s^2

2.5 Dobavni obseg

Ročna krožna Žaga K 65 cc kompletna, sestavni deli:

1 list krožneŽage iz karbidne trdine kovine 185 mm, 24 zob
1 zagozda reze (debelina 1,5 mm)
1 upravljalno orodje v držalu na stroju
1 navodila za uporabo
1 knjižica "Varnostni napotki"
1 transportni zaboj le pri st. art. 91B002, 91B030, 91B031, 91B032
1 vzporedni omejevalnik

Čeilni system zaŽaganje KSS 60 cc,kompleten,sestavni deli:

1 list krozne zage iz trde kovine 0 185 mm, 32 zoB
1 zagozda reze (debelina 1,5 mm)
1 upravljalno orodje v držalu na stroju
1 navodila za uporabo
1 knjižica "Varnostni napotki"
1 transportni zaboj le pri st. art. 91B102, 91B130, 91B148
1 vzporedni omejevalnik

2.6 Varnostna oprema

Nevarnost

Sledeče priprave so potrebne za varno obratovanje stroja in jih ne smete odstraniti oz. onemogociti. Pred obratovanjem preverite delovanje varnostnih naprav in morebitne poskodbe. Ne uporabljaje stroja z manjkajocimi ali nedelujočimi varnostimi napravami.

Stroj je opremljen z naslednjimi varnostnimi napravami:

• zgornji fiksiran zašcitniPokrov
• spodnji premični zašcitniPokrov
• velika osnovna plošča
• ročaji
• Zagozda reze
• stikalna priprava in elektrichna zavora
• sesalni nastavek

2.7 Namenska uporaba

K 65 cc / KSS 60 cc je primerna izključno za vzdolžno in prečno Žaganje masivnega lesa.

Prav takolahko obdelujete ploscnimaterial, kot so iverne plosce, panelke in srednje debele vezane plosce. Uporabljajte dovoljene liste zage po EN 847-1.

Možna je tudi predelava izolacijskih materialov iz lesnih vlaken.

Uporaba v neprekinjenem industrijskem obratovanju ni dovoljena.

Uporaba, ki odstopa od zgoraj opisane, ni dovoljena. Proizvajalec ne odgovarja za kakrsno koli skodo, ki bi nastala zaradi takse druge uporabe; taka uporaba prav toko razveljavla vse garancijske in jamstvene zahevke.

Za namensko uporabo stroja upostevejte pogoje za obratovanje, servisiranje in popravila, ki jih predpisuje podj. Mafell.

2.8 Preostalo tveganje

Nevarnost

Pri namenski uporabi pa kljub upoštevanju varnostnih dolovi ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic.

• Dotik listaŽage v območju zagonske odprtine pod osnovno plošćo.
• Dotik dela lista zage, ki med rezanjem strli pod obdelovancem.
• Dotik vrtljivih delov od strani: listŽage, nateznai prirobnica in vijak prirobnice.
• Udarec stroja nazaj v primeru, ce se obdelovanec zatakne.
• Prelom in izmet listaŽage ali delov listaŽage.
• Dotik napetostno prevodnih delov, ko je ohišje odprto, omrežni vtic pa ni izvlečen.
• Ogrožanje sluha pri daljsem delu brez zašcite za sluh.
• Emisija zdravju nevarega lesnega prahu pri daljsem obratovanju brez sesanja.

3 Varnostni napotki

Nevarnost

Vedno upostevajte sledeče
varnostne napotke in varnostna
dolocila, ki veljao v državi uporabe!
Preberite tudi varnostne napotke v
priloženi knjižici 070500 «Varnostni
napotki « (v skladu s standardom
EN 62841-1).

Splošni napotki:

• Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe.

• Nikoli ne delajte brez zašcitne opreme, ki je predpisana za dolocen delovni postopek, in na stroju nikoli ne spreminjaje nicesar, kar lahko vpliva na varnost.

• Pri uporabi stroja na prostem priporočamo uporabo zašcitnegа stikala za okvarni tok.

• Poškodovane kable ali vtiče morate takoj zamenjati. Da se prepreci ogrožanje varnosti, sme zamenjavozvesti le podjetje Mafell ali pooblasčeni servis MAFELL.
• Preprecite ostre pregibe kabla. Predvsem pri transportu in skladisćenju stroja ne smete ovijati kabla okoli stroja.

Prepovedana je uporaba:

• listov Žage, ki so počeni ali imajo spremenjeno obliko.
• listov Žage iz visoko legiranega hitroreznega jakla (HSS listi Žage).
• topih listov Žage zaradi prevelike obrenitve motorja.
• listov zage, ki so debelejsi od zagozde reze ali katerih rezalna sirina (razpor) je manjsa od debeline zagozde reze.
• listov Žage, ki niso primerni za stevilo vrtljajev lista Žage v praznem teku.

Napotki za uporabo osebne varovalne opreme:

• Pri delu vedno nosite zašcitio za sluh.
• Pri delu vedno nosite zašcitno masko.
• Pri delu vedno nosite zašcitna očala

Napotki za obratovanje:

Postopek Žaganja

Nevarnost

• Nevarnost: Z rokami ne posegajte v obmocje zaganja in se ne dotikajte zaginega lista. Z drugo roko drzite dodatni rocaj ali ohisje motorja. ČeŽago drzite z obema rokama, ju listŽage ne more poskodovati.
• Ne posegajte pod obdelovanec. Pod obdelovancem vas zašcitniPokrov ne more zašcititi pred listom Žage.

• Globino reza prilagodite debelini obdelovanca. Viden mora biti za manj kot eno polno visino zoba pod obdelovancem.

• Obdelovanca za zaganje nikoli ne držite v rokah in ga ne podpirajte z nogami. Obdelovanec fiksirajte na stabilno držalo. Pomembno je, da obdelovanec dobro pritrdite, da kolikor je možno zmanjsate nevarnost telesnega stika, zatikanja listaŽage ali izgubo kontrole.

• Pri delu, pri katerem lahko uporabljeno orodje zadene ob skrite elektricne vodnike ali lastni prikljucni vodnik, elektricno orodje drzite za izolirane rocaje. Pri stiku z napetostno prevodnim vodnikom bodo tudi kovinski deli elektricnega orodja pod napetostjo, kar privede do elektricnega udara.
• Pri vzdolznem rezanju vedno uporabljaje omejevalnik ali ravno robno vodilo. To izboljsa natancnost rezanja in zmanjsa moznost zatikanja listaŽage.
• Vedno uporabljaje listeŽage pravilne velikosti in s primerno izvirtino za prisrditev (npr. zvezdasto ali okroglo). ListiŽage, ki niso primerni za montažne deleŽage, ne krozijo pravilno in privedejo do izgube kontrole.
• Nikoli ne uporabljaje poškodovanih ali napacnih podložk ali vijakov listaŽage. Podložke in vijaki listaŽage so zasnovani posebej za optimalnozmogljivost in obratovalno zanesljivost vaseŽage.

Vzroki za udarec nazaj in ustrezni varnostni napotki

• Udarec nazaj je nenadna reakcija pri zagozdenju, zatikanju ali napačno usmerjenem listuŽage, ki privede do tega, da seŽaga nekontrolirano dvigne iz obdelovanca in zleti proti upravljalnemu osebju.
• Ce se list zage zatakne ali zagozdi v zapirajoco se rezi zage, se blokira in sila motorja jo udari proti upravljalnemu osebju.
• Če se list Žage v rezu obrne ali narobe usmeri, se lahko zobci na zadnjem robu lista Žage zataknejo v povrsino lesa, kar povzroci, da se list Žage premakne iz rezalne reze in Žaga odskovi proti upravljalinemu osebju.

Udarec nazaj je posledica napacne ali neustrezne uporabe zage. Prepreci se lahko s primernimi preventivnimi ukrepi, ki so opisani v nadaljevanju.

• Zagočvrsto držite z obema rokama in pri tem pazite, da roke držite v položaju, v katerem lahko zadržite silo morebitnega udarca nazaj. Vedno se držite stransko ob listuŽage, vase telo se ne sme nikoli nahajati v liniji z listomŽage. Pri udarcu nazaj lahko kroznaŽaga skoci nazaj, vendar lahko upravljalno osebjs primernimipreventivnimi ukrepi obvlada silo udarca nazaj.
• Ce se list zage zatakne ali pa prekinete delo, zago izklopite in jo držite pri miru v obdelovancu, dokler se list zage povsem na ustavi. Nikoli ne skušajte odstraniti zage iz obdelovanca ali pa je potegniti iz obdelovanca v smeri nazaj, dokler se list zage še premika, ker lahko sicer pride do udarca nazaj. Ugotovite in odpravite vzrok zatikanja lista zage.
• Če Želite zagnati Žago, ki je Že zataknjena v obdelovancu, list Žage centrirajte v reži Žage in se prepričajte, da zobci Žage niso zataknjeni v obdelovancu. Če se list Žage zatakne, se lahko premakne iz obdelovanca in povzroči udarec nazaj, ko Žago znova zaženete.
• Velike plošće podprite, da preprećite tveganje udarca nazaj zaradi zataknjenega listaŽage. Velike plošće se lahko pod veliko lastno težo upogibajo. Plošće morajo biti na obeh straneh podprte, takov blizini rezeŽage, kot tud na robu.
• Ne uporabljaje topih ali poskodovanih listov zage. Listi zage s topimi ali napačno usmerjenimi zobci povzroćijo zaradi preozke reže več trenja, zatikanje lista zage in udarec nazaj.
  Pred zaganjem pritegnite nastavitve globine in kota reza. Ce se med zaganjem nastavitve spremenijo, se lahko list zage zatakne in pride do udarca nazaj.
• Se posebej bodite previdni pri zaganju v obstojće stene ali druga slabo vidna območja. ListŽage se lahko pri prodiranju v zakrite objekte blokira in povzroci udarec nazaj.

Funkcija spodnjega zašcitnegaPokrova

Pred vsako uporabo preverite, ali se spodnji zašcitniPokrov brezhibno zapira. Žage ne smete uporabiti, Če spodnji zašcitniPokrov ni prosto glibljiv in se ne zapre takoj. Spodnjega zašcitnegaprkrova nikoli ne zataknite ali privežite v odprtem položaju. ČeŽaga po nasreči pade na tla, se lahko spodnji zašcitniPokrov ukrivi.

ZašcitniPokrov odprite z ročico za predvipoteg in se prepričajte, da se lahko prosto premika in se pri nobenem rezalnem kotu in globini ne dotika ne listaŽage ne drugih delov.

• Preverite delovanje vzmeti za spodnji zašcitniPokrov. Ce spodnji zašcitniPokrov in vzmet ne delujeta brezhibno, je treba pred uporabo izvesti servisiranje zage. Poškodovani deli, lepljive obloge ali nabrani ostruzki omejujejo nemoteno funkcijo spodnjega zašcitnegaPokrova.
  Spodnji zašcitniPokrov ročno odprite le pri posebnih rezih, kot so "potopni in kotni rezi". Spodnji zašcitniPokrov odprte z ročico za predvipoteg in jo spustite, kakor hitro list Žage prodre v obdelovanec. Pri vseh drugih delih z Žago mora spodnji zašcitniPokrov delovati avtomatsko.
• Zage ne odlagaje na delovno mizo ali na tla, ce spodnji zašcitniPokrov ne prekriva listaŽage. Nezavarovan, iztekajoc listŽage premikaŽago v nasprotni smeri rezanja in reze, kar mu stoji na poti. Pri tem upostevajtecas iztekanja listaŽage.

Funkcija zagozde reze

• Uporabite list zage, ki se prilega zagozdi reze. Da zagozda reze deluje, mora biti osnovni list zage tanjsi od zagozde reze in sirina bob vecka od debeline zagozde reze.
• Zagozdo reze justirajte, kot je opisano v navodilih za uporabo. Napačni razmiki, pozicija in usmerjenost so lahko vzrok za to, da zagozda reze ne more učinkovito prepreci utdarca nazaj.
• Vedno uporabite zagozdo reze, razen pri "potopnih rezih". Po potopnem rezu ponovno montirajte zagozdo reze. Zagozda reze je pri potopnih rezih moteca in lahko povzroci udarec nazaj. Ta razdelek velja le za ročne krozneŽage brez zagozde Flipp.
• Da zagozda reze lahko učinkuje, se mora nahajati v režiŽage. Pri kratkih rezih zagozda reze ne prepreci udarca nazaj.
• Zage ne uporabljaje, ce je zagozda reze ukrivljena. Ze majhma motnja lahko upocasni zapiranje zašcitnegaPokrova.

Napotki za servisiranje in vzdhrževanje:

• Pomemben varnostni faktor predstavlja redno ciscenje stroja, predvsem priprav za nastavitev in vodil.
• Uporabljati smete le originalne MAFELL nadomestne dele in pribor. V nasprotnem primeruugasne pravica do garancije in vsaka odgovornost proizvajalca.
• Nevarnost telesnih poskodb pri zamenjaviŽaginega lista! Pri zamenjaviŽaginega lista obstaja nevarnost telesnih poskodb zaradi dotika ostrih zoBŽaginega lista. Nosite zašcitne rokavice. Pri zamenjaviŽaginega lista bodite previdni.

4 Opremljanje / nastavitev

4.1 Omrežna priključitev

Pred prevzemom v obratovanje pazite na to, da se omrežna napetost ujema z obratovalno napetostjo, ki je navedena na tablici ozmogljivosti stroja.

4.2 Sesanje ostruzkov

Nevarnost

Zdravju nevaren prah morate sesati z M-sesalnikom.

Pri vseh delih, pri katerih nastaja velika količina prahu, morate stroj priklopiti na eksterno sesalno napravo. Hitrost zraka mora znašati majmanj 20 m/s.

Notranji premer sesalega nastavka 1 (sl. 3) znaša 35 mm.

4.3 Izbira listaŽage

Za doseganje要做 kakovosti reza uporabite ostro orodje, ki ga lahko v odvisnoti od materiala in uporabe izberete iz sledecegaseznama:

Rezanje mehkega in trdega lesa specialno vzdolznno na smer vlaken:

• list krozne zage HM 0 185 x 2,4 x 20 mm, 16 zob

Rezanje mehkega in trdega lesa precno in vzdolzno na smer vlaken:

• list krozné zage HM 0 185 x 2,4 x 20 mm, 24 zoB

Rezanje mehkega in trdega lesa specialno precnono na smer vlaken:

• list krozné zage HM 0 185 x 2,4 x 20 mm, 32 zoB

Rezanje mehkega in trdega lesa specialno precnona smer vlaken "fini rezi":

• list krozne zage HM 0 185 x 2,4 x 20 mm, 56 zob

Pri vseh servisnih delih izvlecite omrežni vtic.

Nevarnost telesnih poškodb tudi, koŽagin list miruje. Nosite zašcitne rokavice!

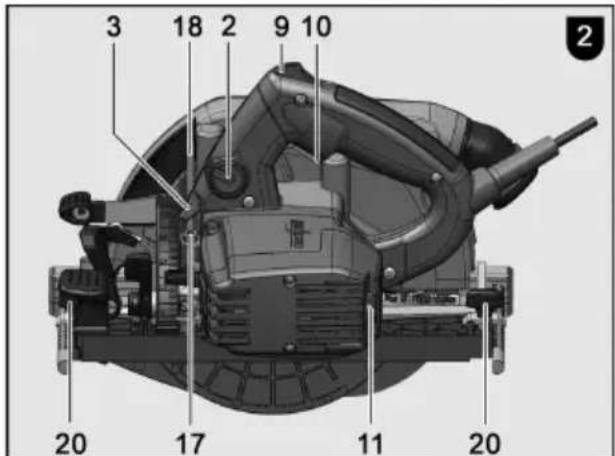

• Pritisnite gumb 2 (sl. 2) in blokimi vzvod 3 (sl. 2) povlecite navzgor. Tako je gred zage aretirana in preticni vzvod blokiran.
  S sestrobim izvijačem 4 (držalo sl. 3) popustite vijak prirobnice 5 (sl. 3) v nasprotni smeri urnega kazalca. Zdaj snemite vijak in sprendno natezno prirobnico 6 (sl. 3).
• Po odprtju premicnega zašcitnegaPokrova lahko odstranite list zage.
• Na nateznih prirobnicah ne sme biti pritrjenih delov.
• Pri vstavljanju listaŽage pazite na smer vrtenja.
• Nato nataknite natezno prirobnico, vstavite vijak prirobnice in ga pritegnite z obračanjem v smeri urnega kazalca.

4.5 Zagozda reze

Nevarnost

Pri vseh servisnih delih izvlecite omreznvi tici.

Zagozda reze 7 (sl. 3) prepreci zatikanje listaŽage pri vzdolznem rezanju. Pravilen razmik do listaŽage je prikazan na (sl. 4).

• Za nastavitev popustite vijak 8 (sl. 3) s prilożenim šestrobim izvjacem 4 (sl. 3).
• Zagozdo reže nastavite tak, da jo premikate v njeni vzdolžni reži in nato znova pritegne tijak.

4.6 Položitev priključega kabla

Nevarnost

Pri delu pazite na položitev
priključnega kabla. Slabo položen
priključni kabel lahko poslabša
varnostne funkcjje in delovne
funkcjje ter pride v stik z orodjem.

Primer položitve je prikazan na sl. 6.

Priključni kabel speljite v smeri kabelske uvodnice stran od stroja. Priključni kabel vedno držite Čim dlje od delovnega orodja. Za oporo uporabite sprijemalno zapiralo na sesalm nestavku.

5 Obratovanje

5.1 Prevzem v obratovanje

To Navodilo za obratovanje je treba predati vsem osebam, ki so pooblascene za delo na stroju, pri cemer jih je treba posebej opozoriti na poglavje „Varnostni napotki".

5.2 Vklop in izklop

• Vklop: blokado vklopa 9 (sl. 2) za deblokiranje pritisnite naprej. Nato pri pritisnjeni blokadi vklopa pritisnite na pritisno stikalo 10 (sl. 2).

Ker gre za stikalo brez aretimega mehanizma, stroj teče le takodolgo, dokler pritiskate na pritisno stikalo.

Vgrajena elektronika pri vklopu poskrbi za mirno pospešitev in pri obremenitvi regulira stevilo vrtljajev na fiksno nastavljeno vrednost.

Poleg tega ta elektronika regulira motor pri preobrenitvi, tj. list zage se ustavi.

V tem primeru izklopite stroj. Nato stroj znova vklopite inŽagajte naprej z znižano potisno hitrostjo.

Z vrtljivim stikalom 11 (sl. 2) lahko stevilo vrtljajev lista zage nastavite zvezno med 2700 in 5200min^-1 .

stopnja	število vrtljajev min	-1
1 2700
2		3200
3		3700
4 4200
5 4700
6 5200

Skupine materiala

• PVC, pleksi, PA

stopnja:1-6

• trd les, mehek les, slojni les

stopnja:4-6

• prevlečeni materiali v plošcah

stopnja:4-6

• mehka vlakna

stopnja:6

• Izklop: Za izklop spustite pritisno stikalo 10 (sl. 2). Z vgrajeno avtomatsko zavoro je czas izteka listaŽage omejen na pribl. 1 - 2 s. Blokada vklopa se avtomatsko ponovno aktivira in ročno krozno Žago zavaruje pred nehotenim vklopom.

5.3 Luc

Pozor

Ne gleje v goreco luc!

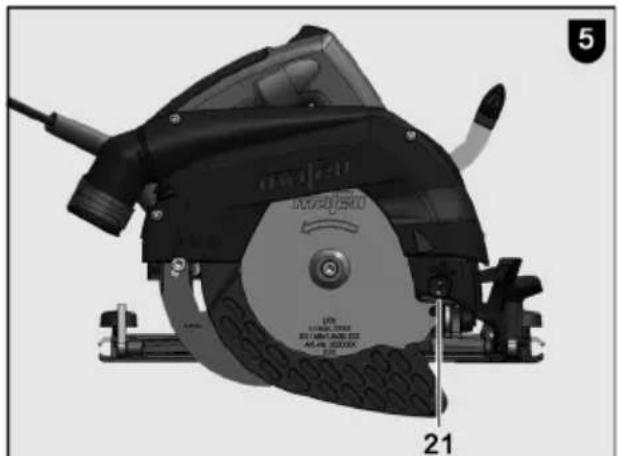

Elektricno orodje je opremljeno z svetlobnim modulom 21 (sl. 5).

Svetlobni modul se ob vklopuŽage oskrbuje dolocen Čas in je nato pripravljen za obratovanje.

V obratovalni pripravljenosti svetlobni modul ob premikuŽage avtomatsko prižge luc ter jo pri daljsem mirovanjuugasne.

5.4 Nastavitev globine reza

Globino reza lahko zvezno nastavite v območju med 0 in 66 mm.

V ta namen postopajte na sledeč nacin:

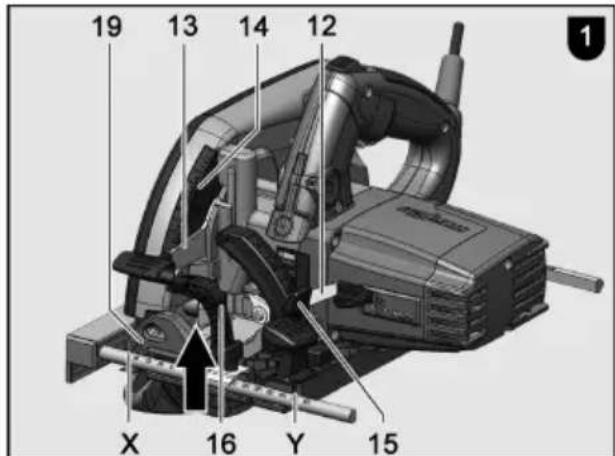

• Popustite zatično ročico 12 (sl. 1).
• S potopno ročico 13 (sl. 1) nastavite globino reza.
• Nastavljeno globino lahko odčitate na lestvici 14 (sl. 1). Kot kazalec pri tem služi poševen rob pogrezne ročice.
• Ponovno pritegnite zatično ročico 12 (sl. 1).

Globino reza vedno nastavite pribl. 2 do 5mm vec, kot je debelina materiala, ki se reze.

5.5 Nastavitev za poševne reze

Sklop za zaganje se lahko za poševni rez nastavi na poljuben kot od 0 do 45^

• Za poševno lego stroj namestite v izhodisčni položaj in ga podprite takto, da lahko zavrtite sklop za Žaganje.
• Popustite ročico 15 (sl. 1).
  V skladu z lestvico na vrtljivem segmentu nastavite kot.
  Nato pritegnite rocico 15 (sl. 1).

5.6 Potopni rezi

Nevarnost

Nevarnost udarca nazaj pri potopnih rezih! Pred potopom prislonite stroj z zadnjim robom osnovne plošće na omejevalnik, ki je pritrijen na obdelovanec. Pri potopu stroj Čvrsto držite za ročaj in ga rahlo potikajte naprej!

• Popustite zaticno rocico 12 (sl. 1) in s pogrezno rocico 13 (sl. 1) stroj postavite v najvisji položaj.
• Z vzvodom 16 (sl. 1) popolnama odprete premicni zašcitniPokrov, takdo lahko stroj namestite na obdelovanec. List se zdaj nahaja prosto nad materialom in se lahko izravna za zaris.
  Vklopite stroj in potopno rocico 13 (sl. 1) pritisnite navzdol. Tako se list zage navpicno pogrezne v obdelovanec. Pri tem odcitajte potopno globino na lestvici 14 (sl. 1). Zagozda reze se med potopnim postopkom premakne navzgor. Kakor hitro se pri premiku stroja naprej reza za listom zage sprosti, se zagozda reze premakne nazaj v normalno lego.

Pri ponavljajočih potopnih rezih z enako globino lahko potopno globino predhodno nastavite.

V ta namen postopajte na sledeč način:

Stroj nastavite na zeeleno globino reza.
- Odprite privojni vijak 17 (sl. 2) in omejevalni drog 18 (sl. 2) postavite navzdol do konca.
Znova pritegnite privojni vijak. Po koncanem potopnem rezanju omejevalno palico postavite v zgornjo pozicijo.

5.7 Zaganje po zarisu

Premicni kazalec zarisa 19 (sl. 1) se tudi pri poševnih rezih avtomatsko prilagodi. Zarisni rob ustreza notranji strani listaŽage. Za poševne reze lahko zaris vidite skozi odprtino na levi strani zgornjega zašcitnegapokrova (pušcica, sl. 1).

• Zagočvsto držite za ročaje in jo s sprednjim delom osnovne plošće namestite na obdelovanec.
• Vklopite ročno krožno Žago (glejte poglavje 5.2) in stroj enakomerno potiskajte v smeri rezanja.
• Po končanem rezanježago izklopite tak, da spustite pritisno stikalo 10 (sl. 2).

5.8 Žaganje z vzporednim omejevalnikom

Vzporedni omejevalnik služi zaŽaganje vzporedno z ze obstojecim robom. Pri tem se lahko omejevalnik namesti na stroj tak desno kot tudi levo. Pri tem znaša območje rezanja na desni strani 33 - 130 mm (kazalec za odćitanje „X“ sl. 1), na levi strani pa 163 - 300 mm (rob za odćitanje na robu kazalca „Y“ sl. 1). V obmocju od 163 - 220 mm je treba stroj postaviti za pribl. 10 mm navzgor, da se lahko omejevalnik potisne pod ohišje motorja.
- Rezalno širino lahko po prestavitvi krilatih vijakov 20 (sl. 2) nastavite, tak do ustrezno premaknete omejevalnik, nato pa krilate vijake ponovno pritegnete.

Poleg tega se lahko vzporedni omejevalnik zenostavnim obratom (vodilna ploskev za rob obdelovanca kaze navzgor) uporabi tudi kot dvojna opora za boljse vodenje rocne krozne zage. Zdaj lahko stroj vodite vzdolž vodila, pritjenega na obdelovanec.

5.9 Delospodnjim prijemalmim omejevalom

Spodnji prijemalni omejevalnik služi za delo vzporedno z ze obstojecim robom. Pri tem se lahko omejevalnik namesti na stroj tak desno kot tudi levo. Pri tem območje rezanja na desni strani znaša pribl. 12 - 40 mm, na levi strani pa pribl. 30 - 210 mm.

• Rezalno širino lahko po prestavitvi krilatih vijakov 20 (sl. 2) nastavite, tak do ustrezno premaknete omejevalnik, nato pa krilate vijake ponovno pritegnete.

6 Vzdrževanje in servisiranje

Nearnost

Pri vseh servisnih delih izvlecite omrežni vtic.

MAFELL stroji so zasnovani za obratovanje z malovzdrževanja.

Vstavljeni kroglicni lezaji so namazani za celotno ziviljensko dobo. Po daljsem casu obratovanja priporocamo, da stroj oddate v pregled pooblascenem MAFELL servisu.

Za vsa mazalna mesta uporabite le nase specialno mazivo, naroc. st. 049040 (1 kg doza).

6.1 Skladiščenje

Če stroja ne boste uporabljali dlje Časa, ga skrbn očistite. Napršite gole kovinske dele s sredstvom proti rji.

7 Opticni signalni prikaz stanja delovanja

Barva nastavitvenega kolesca za stevilo vrtljajevoznačuje stanje delovanja stroja.

Dokler stroj ni preobremenjen z vidikazmogljivosti, nastavitveno kolesce za stevilo vrtljajev med delovanjem sveti zeleno.

Če nastavitveno kolesce sveti rdeče, je prislo do motnje (glejte poglavje Odprava motenj).

8 Odprava motenj

Nevarnost

Ugotavljanje vzrokov in odprava obstojecih motenj vedno zahteva veliko pozornost in previdnost. Najprej izvlecite omrežni vtic!

V nadaljevanju so navedene najpogostejse motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno sluzbo MAFELL.

Motnja	Vzrok	Odprava
Stroja ni mogoće vklopiti in nastavitveno kolesce za številovrtljajev sveti rdeče	Izklop zaradi previsoke temperature	Pustite, da se stroj ohladi
	Izklop zaradi prenapetosti	Napajanje naj preveri električar
	Izklop zaradi podnapetosti
Stroja ni mogoće vklopiti in nastavitveno kolesce za številovrtljajev ne sveti	Ni omrežne napetosti	Napajanje naj preveri električar
	Omrežna varovalka v okvari	Varovalko naj zamenja električar
Stroja ni mogoće vklopiti in nastavitveno kolesce za številovrtljajev sveti zeleno	Grafitne ščetke obrabljene	Stroj odnesite v MAFELL servisno delavnico
Stroj se med rezanjem ustavi in nastavitveno kolesce za številovrtljajev sveti rdeče	Izklop zaradi preobrenimenve	Zmanjišajte potisno hitrost
	Izklop zaradi prenapetosti	Napajanje naj preveri električar
	Izklop zaradi podnapetosti
Stroj se med rezanjem ustavi in nastavitveno kolesce za številovrtljajev ne sveti	Izpad omrežja	Omrežne predvarovalke naj preveri električar
List Žage se pri potiskanju naprej zatika	Premočan potisk naprej	Zmanjsajte potisno hitrost
	Top list Žage	Takoj spustite stikalo. Žago odstranite iz obdelovanca in zamenjaje list Žage
	Napetost v obdelovancu	Povečana previdnost pri Žaganju, tveganje povratnega udarca se poveča.
	Slabo vodenje stroja (npr. s prostoročnim vodenjem)	Uporabite vzporedni omejevalnik
	Neravna povrsina obdelovanca	Naravnajte povrsino
Žagin list vibrira v obdelovancu	Žagin list ni pravilno naravnan	Zategnite Žagin list
	Obdelovanec ni pritrjen Obdelovanc	ec pritrdite z vpenjali
Žagin list se ustavi - motor se še naprej vrti	Žagin list ni pravilno pritrjen	Zategnite Žagin list
Ožgana mesta na rezalnih mestih	Za delovni postopek neprimeren ali top list Žage	Zamenjaje list Žage
Zamašen izmet ostruzkov	Preveč VLCazen les	Očistite izmet ostruzkov Uporaba suhega lesa
	Dolgo rezanje brez odsesavanja	Žago priklopite na eksterno sesalno napravo, npr. mali odpraševalnik
Spodnji premični zašcitniPokrov se ne zapira ali pa se zapira le počasi	Ostružki in kosi lesa v spodnjem premičnem zašcitnemPokrovu	Odstranite ostruzke in kose lesa

9 Poseben pribor

• list zage - HM Ø 185 x 2,4 x 20 mm, 16 zoB (vzdolzniroz) naroč. Št. 092 485
• list zage - HM 185 x 2,4 x 20 mm, 24 zoB (vzdolzni in precni rezi) naroc. st. 092 487
• list zage - HM Ø 185 x 2,4 x 20 mm, 32 zoB (precni rez) naroč. Št. 092 489
• list zage-HM 185 x 2,4 x 20, 56 zob (fini rez) naroč. Št. 092 491
• vodilo F80, dolžina 800 mm naroc. st. 204 380
• vodilo F110, dolžina 1100 mm naroč. Št. 204 381
• vodilo F160, dolžina 1600 mm naroc. st. 204 365
• vodilo F210, dolžina 2100 mm naroč. Št. 204 382
• vodilo F310, dolžina 3100 mm naroc. st. 204 383
• Sesalno-vpenjalni system Aerofix F-AF 1 naroc. st. 204 770
• vodilni mehanizem ML naroc. st. 204 378
• vodilni mehanizem M naroc. st. 208 170
• kotni omejevalnik F-WA naroc. st. 205 357
• Pribor za vodilo:

Primež F-SZ180MM (2 kosa) naroc. st. 207 770
- povezovalni kos F-VS naroč. Št. 204 363
- torba z vodili TZ-FST1600 naroc. st. 095 257

• komplet torbe z vodili F80/160 s kotnim omejevalnikom vsebuje: F80 + F160 naroc. st. 209 592 + povezovalni kos + kotni omejevalnik + 2 primeža + torpedo z vodili
• komplet torbe za vodilo F160/160 vsebuje: 2 x F160 + povezovalni kos + 2 naroc. st. 209 591 primeza + torpedo zvodili
• blokirnik udarca nazaj F-RS naroč. Št. 202 867
• spodnje prijemalno omejevalo UA naroc. st. 206 073
• Fleksibilna cev FXS-L, dolžina 3,2 m naroc. st. 205276
• KončniPokrovi zap.F-EK naroc. st. 205400
• Oprijemni profil zap. F-HP 6.8M naroč. Št. 204376
• Zašcita pred pretrgom zaradi ostruzkov zap. F-SS 3,4M naroc. st. 204375
• Vreča za ostružke naroc. st. 206921

10 Risba razstavljenega stanja inseznam nadomestnih delov

Ustrezne informacije glede nadomestnih delov najdete na naši splletni strani: www.mafell.com

Obsah

1 Vysvetlenie znakov 184
2 Udaje o vyrobku 184
2.1 Udaje o vyrobcovi 184
2.2 Oznacenie stroja 184
2.3 Technické udaje 185
2.4 Emisie 185
2.5 Obsah dodávky 186
2.6 Bezpečnostné zariadenia 186
2.7 Pouzivanie podla predpisov 187
2.8 Ostatné riziká 187
3 BezpečnostnéPokyny 187
4 Zmena vybavy / nastavenie 190
4.1 Sietová prípojka 190
4.2 Odsávanie triesok 190
4.3 Volba pilového listu 190
4.4 Vymena pilového listu 190
4.5 Klin na stiepanie dreva 190
4.6 Ulozenie spojovacieho kábla 191
5 Prevadzka 191
5.1 Spustenie do prevadzky 191
5.2 Zapnutie a vypnutie 191
5.3 Svetlo 191
5.4 Nastavenie hibky rezu 192
5.5 Nastavenie pre šikmé rezy 192
5.6 Ponorné rezy 192
5.7 Pilenie podla nárysu 192
5.8 Pilenie s parallelnou zarazkou 192
5.9 Prace so zarazkou rukovate 193
6 Udrzba a opravy 193
6.1 Uskladnenie 193
7 Optická signalizácia prevadzkového stavu 193
8 Odstrańovanie poruch 193
9 Zvlaste nprisluensstvo 195
10 Explozivny vykres a zoznam nahradnych dielov. 195

1 Vysvetlenie znakov

Tento symbol sa nachadza na vsetkych miestach, kde najdete informacia o vasej bezpečnosti.

Pri nedodržiavaní možu byt'nasledkom velmi tăké zranenia.

Tento symbol oznacuje moznu skodlivu situaciu.
