Tip izdelka	Visokotlačni čistilnik za vročo in hladno vodo
Znamka	Lavor
Model	LKX1310LP
Električno napajanje	230-240 V / 50 Hz enofazno (ali 400-415 V trifazno glede na različico)
Največji tlak	200 bar (ocena)
Pretok vode	30 l/min (najmanj zahtevano na vhodu)
Najvišja temperatura vhodne vode	40 °C
Najvišji tlak vhodne vode	1 MPa (10 bar)
Prostornina posode za detergent	4,8 litra
Prostornina posode za gorivo (dizel)	18 litrov
Teža	Približno 85 kg
Glavne funkcije	Visokotlačno čiščenje, vroča voda (dizelski gorilnik), sesanje detergenta, samodejni zaustavitev (A.S.S.)
Vzdrževanje in čiščenje	Občasno odstranjevanje vodnega kamna iz tuljave, preverjanje nivoja olja črpalke (SAE 20/30, 15W-40, 20W-40), čiščenje vhodnega filtra vode in filtra za dizel, čiščenje kotla vsakih 180-200 ur
Varnost	Varnostna zaustavitev na pištoli, zaščita pred električnimi preobremenitvami, obvodni ventil, ne usmerjajte curka proti ljudem ali živalim, nosite OVO (očala, čevlji)
Nadomestni deli in popravljivost	Uporabljajte izključno originalne dele; vsa popravila prepustite pooblaščenemu servisnemu centru; garancija najmanj 12 mesecev
Splošne informacije	Profesionalna uporaba; ne uporabljajte v zaprtih prostorih brez prezračevanja; ne priključujte neposredno na vodovod brez protipovratne naprave

Pogosto zastavljena vprašanja - LKX1310LP Lavor

Kako zagnati visokotlačni čistilnik Lavor LKX1310LP?

Prepričajte se, da je glavno stikalo v položaju OFF. Priključite dovod vode in visokotlačno cev. Odprite vodno pipo. Odklenite varnostno zaustavitev pištole. Vključite električni vtič. Postavite glavno stikalo na ON (I) hkrati pa pritisnite sprožilec pištole. Naprava se samodejno zažene zahvaljujoč sistemu A.S.S. (Automatic Stop System).

Kaj storiti, če se motor ne zažene?

Preverite, ali je vtič pravilno priključen in ali niso pregorele varovalke v omarici. Preverite električni kabel. Če motor brni, vendar se ne zažene, je težava lahko v manjkajoči fazi (trifazni modeli) ali nizki napetosti. V tem primeru se obrnite na pooblaščeni servisni center.

Kako sesati detergent?

Obrnite nastavljivo glavo šobe v nasprotni smeri urinega kazalca, da preklopite v nizkotlačni način. Odprite regulator detergenta. Sesanje poteka samodejno. Uporabljajte samo nevtralne tekoče detergente ali izdelke, ki jih priporoča proizvajalec. Izogibajte se kislim ali zelo alkalnim izdelkom.

Katero olje uporabiti za črpalko?

Uporabite olje SAE 20/30, 15W-40 ali 20W-40. Občasno preverite nivo. Prvo menjavo olja opravite po 50 urah delovanja, nato pa vsakih 500 ur.

Kako odstraniti vodni kamen iz naprave?

Odstranjevanje vodnega kamna je treba izvajati občasno s posebnim sredstvom. Napolnite posodo s 30 litri vode in 1 litrom sredstva za odstranjevanje vodnega kamna na 15 litrov vode. Odklopite pištolo, potopite konec cevi v posodo, da ustvarite zaprt krog, nato pustite, da sesa sredstvo vsaj 10 minut. Temeljito sperite s hladno vodo. Bolje je, da to operacijo prepustite tehniku.

Zakaj pade pritisk?

Možni vzroki: obrabljena ali zamašena šoba, obrabljeni ventili, obrabljena tesnila ali prisotnost tujkov v ventilih. Preverite šobo in jo očistite ali zamenjajte. Če težava vztraja, naj ventile in tesnila preveri strokovnjak.

Kako uporabljati vročo vodo?

Po zagonu stroja v načinu hladne vode obrnite stikalo gorilnika na ON. Nastavite želeno temperaturo s termostatom. Prepričajte se, da je posoda za dizel polna. Indikator gorilnika se prižge. Pri normalni uporabi ne presegajte 100 °C, razen z dodatno parno šobo.

Kaj storiti, če se gorilnik ne vžge?

Preverite nivo dizla v posodi, filter za dizel, elektromagnetni ventil, termostat in elektrode. Če je pregorela varovalka, jo zamenjajte. Če težava vztraja, se obrnite na servis.

Katere varnostne ukrepe moram upoštevati?

Nosite zaščitna očala, čevlje z gumijastimi podplati in primerna oblačila. Nikoli ne usmerjajte curka proti ljudem, živalim, napravi sami ali električni opremi. Ohranjajte varnostni pas 5 metrov. Pred vsakim vzdrževanjem vedno izključite napravo iz električnega omrežja. Napravo uporabljajte le na prostem ali v dobro prezračenem prostoru.

Kako vzdrževati vodni filter?

Vhodni filter vode je v vhodnem priključku. Občasno ga preverite in očistite, da preprečite zamašitev. Umazan filter lahko poškoduje črpalko. Odvijte priključek, odstranite filter, sperite ga s čisto vodo in ga vrnite na mesto.

NAVODILA ZA UPORABO LKX1310LP Lavor

CONTROL DEL NIVEL DEL ACEITE DE LA BOMBA

Spajanje na vodovodnu mrežu:

• Spojiti savitljivu cijev (nije prilozena u kompletu) na dovod vode uredaja i na dovodnu mrezu.
• Otvoriti slavinu.

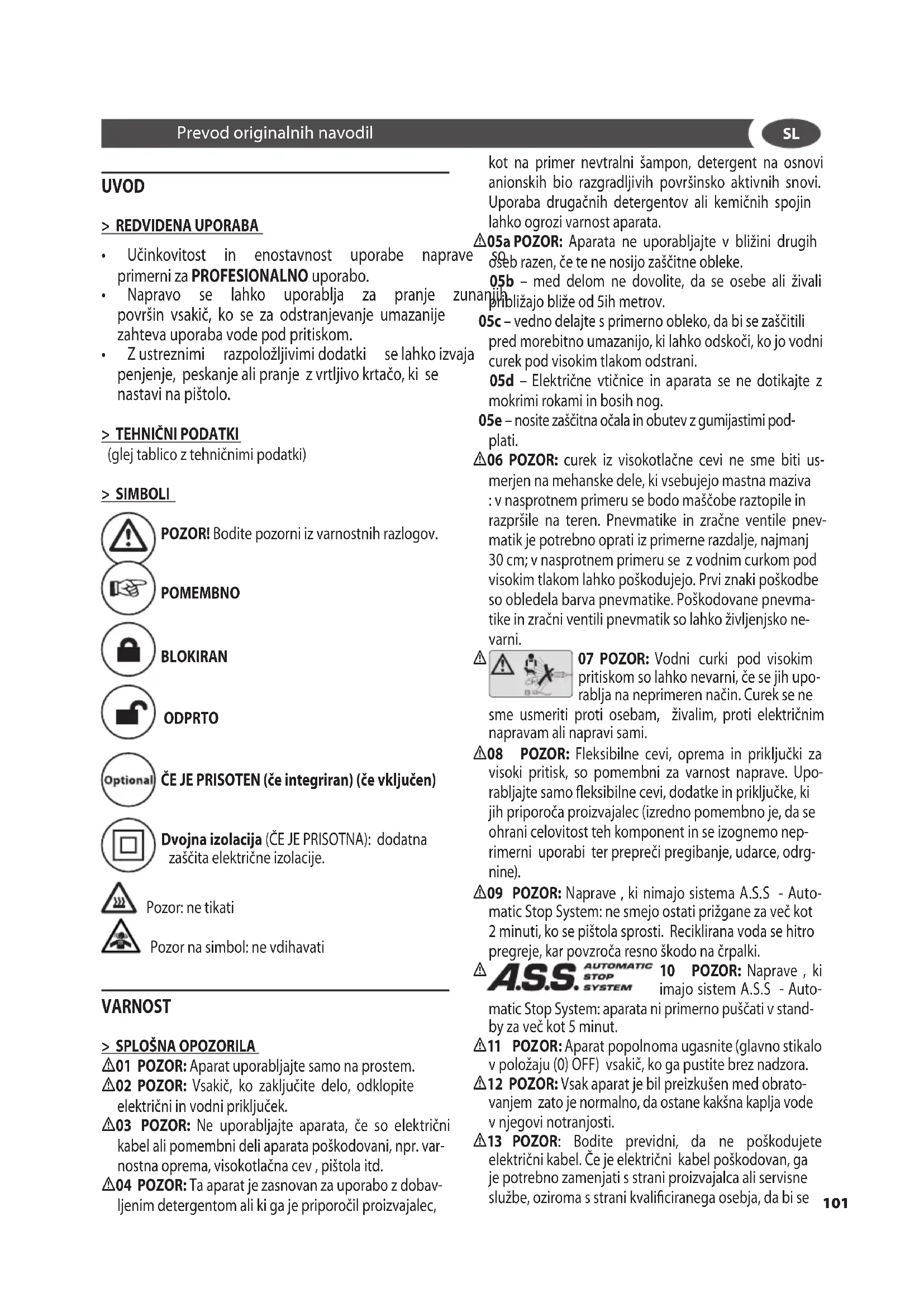

• Učinkovitost in enostavnost uporabe napravě primerni za PROFESIONALNO uporabo.
• Napravo se lahko uporablja za pranje povrsin vsakič, ko se za odstranjevanje umazanjije zahteva uporaba vode pod pritiskom.
  Z ustreznimi razpoložljivimi dodatki se lahko izvaja penjenje, peskanje ali pranje z vrtljivo krtaco, ki se nastavi na pistolo.

> TEHNIÇNI PODATKI

(glej tablico z tehnicnimi podatki)

> SIMBOLI

POZOR! Bodite pozorni iz varnostnih razlogov.

POMEMBNO

BLOKIRAN

ODPRTO

CE JE PRISOTEN (ce integriran) (ce vkljucen)

Dvojna izolacija (CE JE PRISOTNA): dodatna zašita elektrICIne izolacije.

Pozor: netikati

Pozor na SYMBOL: ne vdihavati

VARNOST

> SPLOŠNA OPOZORILA

01 POZOR: Aparat uporabljaje samo na prostem.

02 POZOR: Vsakič, ko zakljucite delo, odklopite elektrčni in vodni prikrljucek.

03 POZOR: Ne uporabljaje aparata, ce so elektricni kabel ali pomembni deli aparata poškodovani, NPR. varnostna oprema, visokotlačna cev, pistola itd.

04 POZOR: Ta aparat je zasnovan za uporabo z dobav-ljenim detergentom ali ki ga je priporocil proizvajalec,

kot na primer nevtralni šampon, detergent na osnovi anionskih bio razgradljivih povrsinskić aktivnih snovi. Uporaba drugacnih detergentov ali kemicnih spojin lahko ogrozi varnost aparata.

05a POZOR: Aparata ne uporabljaje v blizini drugih oeb razen, ce te ne nosijo zašcitne obleke.

05b - med delom ne dovolite, da se osebe ali zivali.
hanu biližajo blize od 5ih metrov.

05c - vedno delajte s primerno obleko, da bi se zašcitili pred morebitno umazanijo, ki lahko odskovi, ko jo vodni curek pod visokim tlakom odstrani.

05d - Elektricne vticnice in aparata se ne dotikajte z mokrimi rokami in bosih nog.

05e - nosite zašcitna očala in obutev z gumijastimi podplati.

06 POZOR: curek iz visokotlačne cevi ne sme biti usmerjen na mehanske dele, ki vsebujejo mastna maziva :v nasprotnem primeru se bodo mašcobe raztopile in razpršile na teren. Pnevmatike in zračne ventil pnevmatik je potrebno oprati iz primerne razdalje, majmanj 30~cm; v nasprotnem primeru se z vodnim curkom pod visokim tlakom lahko poskodujejo. Prvi znaki poskodbe so obledela barva pnevmatike. Poškodovane pnevmatike in zračni ventili pnevmatik so lahkoŽiviljenjsko nevarni.

07 POZOR: Vodni curki pod visokim pritiskom so lahko nevarni, ce se jih uporablja na neprimeren način. Curek se ne proti osebam, zivalim, proti elektricnim apravi sami.

08 POZOR: Fleksibilne cevi, oprema in prikljucki za visoki pritisk, so pomembni za varnost naprave. Uporabljaje samo fleksibilne cevi, dodatke in prikljucke, ki jih priporoca proizvajalec (izredno pomembno je, da se ochrani celovitost teh component in se izognemo neprimerni uporabi ter prepreci pregibanje, udarce, odrgnine).

09 POZOR: Naprave, ki nimajoSYSTEMA.S.S - Automatic Stop System: ne smejo ostati prižgane za vec kot 2 minuti, ko se pistola sprosti. Recikirana voda se hitro pregreje, kar povzroča resno škodo na Črpalki.

A.S.S. AUTOMAPSTOPSYSTEM

10 POZOR: Naprave, ki imajo systemd A.S.S - Auto

matic Stop System: aparata ni primerno puscati v standby za več kot 5 minut.

11 POZOR: Aparat popolnama ugasnite (glavno stikalo v položaju (0) OFF) vsakič, ko qa pustite brez nadzora.

12 POZOR: Vsak aparat je bil preizkusen med obrato-vanjem zato je normalno, da ostane kaksna kapija vode v njegovi notranjosti.

13 POZOR: Bodite previdni, da ne poskodujete elektrici n kabel. Ce je elektrici n kabel poskodovan, ga je potrebno zamenjati s strani proizvajlca ali servisne sluzbe, oziroma s strani kvalificiranega osebja, da bi se

SL

izognili nevarnosti.

14 POZOR: Stroj z tekocino pod pritiskom. Pistolo trdno primite, da bi preprecili povratni sunek. Uporablajte samo硬度 za visoki pritisk, ki so dodeljeni aparatu.

16 POZOR: Ta naprava ni namenjena v uporabo osebam (vkljućno otrokom) z zmanjsani fizičnimi, senzoričnimi ali dusevnimi sposobnostmi oziroma s po-Manjklijivimi izkušnjami ali znanjem, razen Če niso prejela navodila za uporabo ali je prisoten nadzor aparata s strani osebe odgovorne za njihovo varnost.

17 POZOR: Otroke je potrebno nadzorovati, da se ne bi igrali z aparatom.

18 POZOR: Visokotlačne crpalke ne zaženite, ce niste prej popolnoma odvili visokotlačno cev.

19 POZOR: Ko odvijate in zavijate cev bodite pozorni, da ne prevrnete visokotlačne Črpalke.

20 POZOR: Med odvijanjem in zavijanjem cevi mora biti aparat ugasnjen ter cev prazna in ne pod tlakom (nedelujoça).

21 POZOR: Nearnost eksplozije. Ne pr'site vnetljivih tekoacin.

22 POZOR: Da bi zagotovili varnost stroja, uporabljaje Same originalne nadomestne dele proizvajalca ali ki jih je proizvajalec odobril.

23 POZOR: Curka ne umerjalte proti sebi ali proti drugim osebam, da bi ocistili oblaclila ali obutev.

24 POZOR: Ne dovolite otrokom ali nepoucenemu osebju, da uporabljo aparat.

POZOR: Voda, ki se vrača skozi systemd za preprečevanje povratnega toka se smatra kot nepitna.

× × POZOR: Aparat izkljucite iz elektricnega omreza tako, da izvlecete vtikač iz vticnice, preden izvedete kateri koli poseg vzdřevanja ali ciscenja.

XY POZOR: Negrimerni podaljski so lahko nevarni.

XJ POZOR: Ce uporabljate podaljsek, morajo biti takovticnica kot vtika voodoporni.

POZOR: Absolutno je prepovedano uporabljati aparat v okolju ali območjih, ki so kvalificirani kot potencialno eksplozivni.

△POZOR:

• APARATA SE NE DOTIKAJTE Z MOKRIMI ROKAMI ALI BO-SIMI NOGAMI.
• NE VLECITE NAPAJALNEGA KABLA ALI SAMEGA APARATA, DA B I GA I ZKLJUCILI Z ELEKTRICNEGA OMREZJA.
  V PRIMERU DA SE MED DELOVANJEM APARATA PREKINE ELEKTRICNI TOK, APARAT IZ VARNOSTNIH RAZLOGOV IZKLJUCITE (OFF).

> VARNOSTNE NAPRAVE

POZOR: Pistola ima varnostno zaklopko. Vsakič, ko se preneha uporabljati stroj vam priporočamo, da vkljucite varnostno zaklopko in takto preprečite nakljucni zagon.
- Varnostne naprave: Pistola z varnostno zaklopko, stoj opremljen z varnostno zašcito proti elektrici preobremitvi. (CL. I), Črpalka z prehodnim ventilom ali napra

vo za ustavitev.

• Varnostni gumb na pistoli ni namenjen blokiranju vzvo da pistole med delovanjem, temvec za preprecitev nakljucnega zagona.
  POZOR: Aparat ima napravo za varovanje motorja: v primeru da naprava stopi v delovanje pocakajte nekaj minut ali aparat izklopite iz elektricnega omrežja ter ga ponomvno vklopite. V primeru, da se problem ponavlja ali ce se stroj ne vklopi, odnesite aparat do najblizjega Servisa.

>STABILNOST

POZOR: Stroj vedno postavite na varno in stabilno vodoravnopovrsino.

> VODNO NAPAJANJE

Priključek za vodo

POZOR (simbol): aparat ni primeren za povezavo na vodovodno omrezej.

Visokotlačna Črpalka se lahko poveže direktno na vodovodno omrežje PITNE vode samo Če je na napajalnih cveh instaliran protitočni sistem s praznjenjem po veljavnih normah.

Prepričajte se, da je premer cevi majmanj Ø 13mm - 1/2 inč in da je ojačana.

POZOR: Voda, ki se vrača skozi systemd za preprečevanje povratnegа toka se smatra kot nepitna.

POMEMBNO: Uporabljaje samo filtrirano ali cisto vodo. Vodna pipa mora jamciti vodni tok, ki je vsaj enak ali dvojen on najvecje nosilnosti crpalke.

• Minimalna nosilnost: 30 l/min.
• Najviša temperatura vode pri vhodu: 40^
• Najvišji tlak vode pri vhodu: 1Mpa
• Visokotlačno Črpalko postavite Čim blíze vodnemu omrežju.

Neuostoševanje gor navenenih pogojev lahko povzroci hude mehanske poskodbe na Črpalki, poleg iznicenja garancije.

Povezava na vodno napajanje

• Povežite napajalno fleksibilno cev (ki ne spada v do-bavljene del) navodni priključek aparata in navodno omrežje.
• Odpritepipo.

Dobava vode iz odprtega rezervojarja

• Odvjte prikljucek za dobavo vode.
• Privijte sesalno cev s filtrom (ki ne spada med dobavljenne dele) na vodni priključek aparata.
  Filter potopite v rezervoor.

Pred uporabo aparat izpihajte.
- Odvjte fleksibilno visokotlačno cev iz priključka na visoki pritisk na aparatu.
- Prižgite aparat in ga zaženite dokler vode brez zračnih mehurjev iz visokotlačnega priključka.
Ugasnite aparat in ponovno privijte fleksibilne visokotlačno cev.

> ELEKTRICNO NAPAJANJE

• Elektricna prikljucitev aparata mora biti v skladu z IEC 60364-1.
  POMEMBNO Preden povezete aparat se prepriçajte, da podatki na tablici odgovarjao podatkom elektricnega omrezja ter da je vtichnica zavarovana z diferencialnim odklopnikom z občutljivostjo manjso od 0,03 A - 30ms.
• V primeru neskladnosti med vticnico in vtikačem aparata zamenjaje vticnico z drugo bolj primerno s strani kvalificiranega osebja.
• Ne uporabljalte aparata ce je temperatura v oklju pod 0^, ce je aparat opremljen z kablom PVC (H VV-F).

XY POZOR: Neprimerni podaljski so lahko nevarni.

XJ POZOR: Ce uporabljate podaljsek, morajo biti takovticnica kot vtikac voodoporni medtem ko mora kabel imeti dimenzije kot navedeno v spodnji tabeli.

230-240V 400-415V
3G 2,5 mm2 4G 2,5 mm2
max 20 m	max 30 m

UPORABA

>RAZPAKIRANJE

(vidi sl. B)

Odstranite zgornje in spodnje zatice, ki držijo karton na pa leti. Odstranite kartonsko kletko, dve kolesi aparata položite na tla in izvlecite paalto.

> OPIS APARATA

(vidi sl. A)

① Stikalo elektriche crpalke
② Regulator gorilnika
③ Regulator detergenta
4 Manometer
⑤ Stikalo gorilnika
⑥ Kontrolna luc (OPTIONAL)
⑦ Izhod vode pot tlakom
Vhod vode + filter
⑨ Pistola

10 Podaljsek
1 Visokotlačna cev
12 Prikljucek za fleksibilno cev prito
13 pntc Soba
14 Dizel
Detergent

>UPRAVNI ELEMENTI

UPRAVNA STIKALA

① Stikalo elektriche crpalke
(2) Stikalo gorilnika z regulatorjem
⑤ Stikalo gorilnika
⑥ Kontrolna luc : Diesel (OPTIONAL)
6A: Zelena kontrlna luč prižig stikala elektrICIne crpalke
6B: Kontrolna luc izpustov

• utripa, ko večkrat zapored in v kratkem Času pritisnemo na pistolo ali ko so prisotni izpusti v tokokrogu visokega pritiska. Odstranite izpust, obrnite se na pooblašćeni servisni center.
• ostane prižgana, ko se aparat pusti v stand-by za Čas daljiš od 20 minut. Ugasnite in ponovno prižgite stikalo elektrčne Črpalke.

⑤ C: Kontrolna luc gorilnika

utripa, ko je rezervoor goriva prazen in se gorilnik.
ugasne.Natocite gorivo.
- ostane prižgana, ko se prizge gorilnik.

A.S.S. AUTOMATIC STOP SYSTEM

(ce je prisotna)

POMEMBNO: (Automatic Stop System), ki uzase visokotlačno Črpalko med fazami by-pass. Da bi prizgali visokotlačno Črpalko je torej potrebno nastaviti stikalo na (I) "ON" nato pritisniti na pistolo, ASS bo zagnalo aparat in ga bo avtomaticno uzasnilo, Če se pistolo spusti. Zato vam priporocamo, da nestavite varnostni zaticn na pistoli vsakić, ko stroj ustavite, da bi prepreci ili nakljucni zagon.

• Možni so samostojni pogoni stroja, ne da bi pritisn na pistolo, kar je lahko odvisno od prisotnosti vodnih mehurjev v vodi ali drugacnih razlogov in ne napaki proizvoda.
  Stroja ne puscajte brez nadzora v stand-by za vec kot 5 minut.V nasprotnem primeru je iz varnostnih razlogov stroja potrebno nastaviti stikalo na (0) "OFF,
  Preverite, da je visokotlačna cev primerno povezana na stroj in pistolo v setu, kar pomeni da voda ne sme pušćati.

Cenasto stroju lahko nastavimo tlak:

Ko je pritisk nastavljen na minimum je mozno, da ASS ne 103

SL

stopi v pogon. Zatorej se izogibajte delovanju stroja v by-pass za več kot 1 minuto.

• Izogibajte se pogonu pistole z visoko frekveristolek (her lahko povzroci nepravilno delovanje). >ZAGON

> INSTALACIJA IN POGON

TOÇENJE GORIVA (vidi sl. A)

Rezervoor napolnite z gorivom, ki je navedeno na tablici tehnicnih podatkov (Dizel).

Izogibajte se popolnemu praznjenju rezervaorja med delovanjem aparata, ker lahko pride do poskodbe crpalke goriva.

POZOR: Uporaba neprimernega goriva lahko privede do nevarnosti.

DETERGENT NAPOLNI (vidi sl. A)

Rezervoor za detergent napolnite s priporočenimi proizvodi primernimi zaŽeljeno vrsto pranja.

POZOR: Uporabljajeismo tekoce detergente, absolutno se izogibajte kisih al zelo alkalinih proizvodov. Priporocamo vam uporabo nasih proizvodov,ki so posebej izdelani za uporabo z visokotlacnimi crpalkami.

>INSTALACUA

(sI.CDEFG)

• Preverite, da je glavno stikalo nastavljeno na "OFF" (0) in da je vodni filter vstavljen v sesalno cev crpalke (INLET).
• Hitri priključek privijte ročno brez pomoči orodja.
• Cev za dovod vode povežite na hitri priključek. Cev mora imeti notranji premer rajmanj 13 mm (1/2").
• Povežite visokotlačno cev na cev, ki izhaja iz Črpalke (OUTLET). Prikljucek visokotlačne cevi je potrebno potisniti do konca nato pa roćno priviti brez pomovi orodja.
• Visokotlačno cev povežite na pistolo.
• Vodno pipo odprite do konca. Temperatura vode mora biti izrecno nizja on 40^ .

POMEMBNO: visokotlačna Črpalka naj deluje s Čistovodo, da ne bi prišlo do poskodbe Črpalke same.

• Sprostite varnostno zaklopko na pistoli in držite pritisnjen sprozilec tak, da voda teče dokler ne izide ves zrak.
• Podaljsek vstavite na pistolo.
• Sobo vstavite v podaljšek.
  -Vstavite vtikač v elektricno vticnico

>1°ZAGON

Ob prvem zagonu ali daljsem casu neaktivnosti povezite

za nekaj minut samo sesalno cev, da bi izpustili iz odvajanja morebitne necistoste in takto preprecili zamašitev šobe

reistolkeR

> ZAGON

(vidi sl. H)

Vsakič ko uporabljate visokotlačno Črpalko vam priporocamo, da pistolo primete naprimeren način, z eno roko pistolo z drugo pa podajšek.

• Za zagon stroja nastavite glavno stikalo na «ON« in istočasno pritisnite na sprožilec pistole.

> Za pranje s toplo vodo:

(vidi sl. A) Obrnite gumb stikala gorilnika in izberite zeleno temperaturo.

(vidi sl. A) Za meşanje detergenta alidezinfekcijskega sredstva z vodo odpriteregulator na zeleno kolićino, kot je to navedeno v poglavju "SESANJE DETERGENTA".

POZOR: V primeru uporabe v zaptem prostoru je potrebno zagotoviti zadostno prezracevanje in odvajanje izpušnih plinov.

> Uporaba stermostatom nastavljenim nad 100^

Ko delate s temperaturami visjimi od 100^ , morate postopati kot sledi:

• Delovni pritisk ne sme biti visji od 32 bar.
• Pritisk je možno nastaviti z ročko,ki se nahaja na by-passu Črpalke.
• Prikljucite parno šobo koda 3.749.0183 (DODATNA OPREMA, NIV DOBAVI S CRPALKO)"

>SESANJE DETERGENTA

z nizkim tlakom (ce je prisotno)

(vidi sl. 1)

Nastavljiva šoba vam omogoca nastavljanje curka prinizkem ali visokem tlaku. Pritisk se nastavi z obračanjem nastavljive šobe. Da bi povisali pritisk obrnite nastavljivo šobo v smeri urinega kazalca, da bi znižali pritisk pa proti smeri urinega kazalca. Vsesavanje detergenta poteka avtomaticno, ko je nastavljiva šoba podaljska obrnjena na delovanje z nizkim pritiskom (v smeri proti urinega kazalca).

>SESANJE DETERGENTA.

Detergent se meša z vodo avtomaticno ob prehodu vode same. Količina vsesanega detergenta je odvisna od nastavitve ročke za nastvljanje količine detergenta.

POZOR: Uporabljajte samo tekoce detergente, absolutno se izogibajte kislih ali zelo alkalinih proizvodov.

Priporocamo vam uporabo nasih proizvodov, ki so posebej izdelani za uporabo z visokotlačnimi Črpalkami.

NEGA IN VZDRZEVANJE

(vidi s1. L)

POMEMBNO: Preden začnete z vzdřevanjem visokotlačne Čpalke izpustite pritisk ter odklopite elektricno invodno omrežje.

PREVERJANE NIVOJA OLJA CRPALKE

Obcasno preverite nivo olja. Prva menjava olja se izvede po 50 urah delovanja, nato pa vsakih 500 ur. Priporocamo vam olje SAE 20/30, 15W-40, 20W-40.

PREVERJANE VODNEGA FILTRA

Preverite in obcasno očistite filter vsesavanja vode, ki se nahaja na vhodnem prikljucku. Pomembno za preprečevanje masenja in za dobro delovanje Čpalke.

CISCENJE DIZEL FILTRA

Obcasno preglejte dizel filter in ce je obrjen ali prevec umazan, ga zamenjalte.

ODSTRANJEVANE VODNEGA KAMNA

Postopek odstranjevanja vodnega kamna je potrebno redno izvajati s pomočjo specificnih proizvodov. Pogostost postopka je odvisna od trdote vode. V posodo z vsaj 30 litri vlijemo proizvod v raztopini 1 liter na 15 litrov vode. Pistolo odklopite od visokotlačne cevi, prosti konec cevi potopite v posodo tak, da ustvarite zaptri krog in da visokotlačna crpalka vsesa proizvod za vsaj 10 minut. Priporočamo vam, da izpustna cev izliva vodo vvrečko iz blaga ali mrežice da bi se izognili ponovnemu vstopu vodnega kamna v obtok. Na koncu ponovno normalno povežite cevi in izperite z obilo hladne vode. Priporočamo vam, da postopek izvede kvalificirano osebje iz servisne sluzbe ker proizvod za odstranjevanje vodnega kamna lahko načne componente stroja. Za pravilno odstranjevanje proizvoda proti vodnemu kamnu se pridržite veljavnim pravilom.

Kanta stekocim mehcalcem vode.

(Opcijsko-ce je prisotna)

Postopek odstranjevanja vodnega kamna je potrebno redno izvajati s pomočjo specificnih proizvodov. Pogostost postopka je odvisna od trdote vode. Priporočamo vam, da postopek izvede naše kvalificirano osebje, sj proizvod za odstranjevanje vodnega kamna lahko načne komponente stroja. Za pravilno odstranjevanje proizvoda proti vodnemu kamnu se pridžite veljavnim privilom.

Napolinite kanto z mehcalci za vodo nase proizvodnje

(v vsakem primeru tistimi, ki niso korozivni) doziranje je nestavljeno na srednji nivo, Servisna Sluzba vam lahko prilagodi raztopino lokalmim razmeram.

CISCENJE KOTLA

POZOR: Za vse postopke vzdrrzevanja kotla, visokotlačne crpalke in samega stroja se je potrebno obriniti na specializirano osebje ali na eno od nasih Pooblasčenih Servisnih Sluzb.

Ciscenje kotla je potrebno opraviti periodicno vsakih 180÷ 200 delovnih ur po sledecem planu:

• Demontirajte prirobnico, ki nosi šobe in elektrode (glava gorilnika).
• Z zrakom pod pritiskom očistite filter šobe in preverite položaj elektrod.
• OstranitePokrov kotla in očistite deflektorje, nato z roko odstranite notranjiPokrov.
• Odvijte matice, ki držijo serpentine in jo odstranite iz kotla.
• Serpentine očistite z zelezno krtaco.
  -Posesajte ostanke iz kotla.
• Ponovno montirajte vse delve obratem zaporedju.

POZOR: Periodicno je potrebno izvesti popoln pregled in nastaviti izgorevanje, kot to doloca zakon, s strani specializiranaega osebja Pooblascene Servisne Sluzbe.

ELEKTRICNA SHEMA

Preden začnete kakrsno koli vzdřevanje na stroju ga izklopite iz elektricnegain vodnega omrežja in izpustite tlak. Za iskanje napake sistematichnosledite sledeci shemi; ěc kljub temu napake ne uspete odpraviti,Pokličite Pooblasčeno Servisno Sluzbo.

Pomanjkljivost	Ko pritisnemo na glavno stika- lo se stroi ne prižge
Vzroki	• Vtičnica ni dobro vstavljena • Prežgane varovalke na priključnem okvirju
Rešitve	• Pazljivo preverite vtikač in elektrčni kabel. • Preverite in jih zamenjaje.
Pomanjkljivost	Motor brni vendar ne začne delati

SL

Vzroki	Manjka ena faza (za trifazne modele). Nizka napetost. Visokotlačna Črpalka je blokirana
Resitve	Obrnite se na pooblašćeno servisno službo. Obrnite se na pooblašćeno servisno službo. Obrnite se na pooblašćeno servisno službo.
Pomanjkljivost	Motor se nenadoma ali po nekaj trenutkih ugasne .
Vzroki	Varnostno stikalo motorja je prekinilo delovanje zaradi nezadostne napetosti omrežja.
Resitve	Preverite napetost omrežja. Obrnite se na pooblašćeno servisno službo.
Pomanjkljivost	Ko je pištola odprta pritisk pada in se dviga
Vzroki	Deformirana ali zamašena šoba Serpentina kotla ali podaljšek zamašen z vodnim kamnom.
Resitve	Očistite ga ali zamenjaje. Izvedite odstranjevanje vodnega kamna.
Pomanjkljivost	Pretirano vibriranje na izpustu
Vzroki	Akumulator pritiska je prazen. Obrabljeni ali umazani ventili
Resitve	Preverite tlak v akumulatorju., Preverite in/ali zamenjaje.
Pomanjkljivost	Črpalka deluje vendar ne doseg želenega pritiska.
Vzroki	Črpalka vleće zrak. Izrabljeni ventili. Sedeži regulacjskega ventila obrabljeni. Neprimerna ali obrabljena šoba. Obrabljena tesnila.
Resitve	Preverite ali aspiracijski vodi dobros Tesnijo. Preverite in/ali zamenjaje. Obrnite se na pooblašćeno servisno službo. Obrnite se na pooblašćeno servisno službo.
Pomanjkljivost	Neenakomerno nihanje tlaka
Vzroki	Obrabljeni aspiracijski in/ali izhodni ver Prisotnost smeti v ventilih, ki preprećujejo dobro delovanje. Vchod vraka. Obrabljena tesnila.

Resitve	• Preverite in/ali zamenjajte. • Preverite in očistite ventil. • Preverite aspiracijski vode. • Preverite in/ali zamenjajte tesnila.
Pomanjkljivost	Padec tlaka
Vzroki	• Obrabljena šoba. • Pokvarjeni ali izrabljeni aspiracijski in/ali izhodni ventili • Prisotnost smeti v ventilih, ki preprečujejo dobro delovanje. • Sedeži regulacijskéga ventila obrabljeni. • Obrabljena tesnila.
Resitve	• Zamenjajte šobo. • Preverite in/ali zamenjajte ventilie. • Preverite in očistite ventilie. • Preverite in/ali zamenjajte sedeže regulacijskih ventilov. • Zamenjajte tesnila.
Pomanjkljivost	Hrup
Vzroki	• Vhod vraka. • Pokvarjene ali izrabljene vzmeti aspiracijskih in/ali izhodnih ventilov. • Smeti v aspiracijskih izhodnih ventilih. • Obrabljeni ležaji. • Previsoke temperature Črpane tekovičine.
Resitve	• Preverite ali aspiracijski vodi dobro tsnjivo. • Zamenjajte vzmeti ventilov. • Preverite in očistite aspiracijski in izhodne ventille. • Zamenjajte ležaje. • Znižajte temperaturo Črpane tekovičine.
Pomanjkljivost	Prisotnost vode v olju.
Vzroki	• Obrabljeno tsnilo na strani karterja. • Visok procent vlage v zraku. • Popolnama obrabljena tesnila.
Resitve	• Preverite in/ali zamenjajte O-ring. • Zamenjajte olje z dvojno frekvenco gledna priporočene. • Zamenjajte tesnila.
Pomanjkljivost	Pronicanje vode iz odtokov med karterjem in glavo motorja.
Vzroki	• Obrabljena tsnila. • Obrabljen bat. • Obrabljen O-ring batnegaPokrova.
Resitve	• Zamenjajte tsnila. • Zamenjajte bat. • Zamenjajte O-ring batnegaPokrova.
Pomanjkljivost	Pronicanje olja iz odtokov med glavo in karterjem.

SL

Vzroki	• Obrabljeni tesnilni obroci na strani karterja.
Resitve	• Zamenjalte tesnilne obroče.
Pomanjkljivost	Ko delujemo na stikalo gorilnika se gorilnik ne prižge.
Vzroki	• Gorivo je zmanjkalo. • Dizel filter je zamašen. • Crpalka goriva je blokirana aliPokvarjena. • Okvarjen termostat. • Nezadosten ali popolnama neprimeren prižig. • Elektrode na neprimerni razdalji. • Prežgana varovalka.
Resitve	• Preverite nivo goriva v rezervaorju in preverite Čistoco toge aspiracijski kevi. • Zamenjalte filter na liniji. • Zamenjalte jo. • Zamenjalte. • Obrnite se na pooblašćeno servisno službo. • Preverite njihove razdalje. • Zamenjalte.
Pomanjkljivost	Nezadostno topla voda
Vzroki	• Nezadostna učinkovitost kotla. • Serpentina prekritaz vodnim kamnom.
Resitve	• Očistite filter šobe gorilnika. • Očistite dizel filter. • Preverite pritisk dizel Čpalke. • Izvedite odstranjevanje vodnega kamna.
Pomanjkljivost	Pretirano dimljenje iz dimnika
Vzroki	• Neprimerno izgorevanje. • Gorivo je kontaminirano z nečistocami ali vodo.
Resitve	• Očistite dizel filter. • Očistite kotel. • Izpraznine rezervaar in ga natančno očistite. • Očistite dizel filter.
Pomanjkljivost	Nezadostno vsesavanje detergenta
Vzroki	• Ni več detergenta. • Umazan injektor. • Zamašena serpentina, cev ali podaljšek.
Resitve	• Kanto napolnite z detergentom. • Očistite. • Očistite ali izvedite postopek odstranjevanja vodnega kamna.

POPRAVILA-REZERVNI DELI

Za morebitne neomenjene tezave v tem prirocniku ali okvare stroja, se obrnite na Pooblasceno Servisno Sluzbo za popravilo ali za morebitne zamenjave z originalnimi rezervnimi deli. Uporabljajte samo originalne rezervne dele.

> GARANCIJSKI POGOJI

Vsi nasi aparati so bili podvrženi natančnemu preverjanju in soPokriti z garancijo za proizvodne defekte v skladu z veljavnozakonodajo (najmanj 12 mesecev). Garancija prične veljati zdatumom nakupa. V primeru popravila visokotlačne crpalke ali njenih dodatkov tekom garancijskega roka, je potrebno priloziti kopijo računa.

Garancija velja samo ce: - Gre za napake materialov ali iz proizvodnje. Ste se natancno pridržali navodilom v tem priročniku. - Vsa popravila je opravilo pooblasćeno osebj. - So se uporabili originalni dodatki. - Visokotlačna Črpalka ni bila podvržena izrednim pogojem kot so udarci, padci ali zmrzal. - Se je uporabljala samo Čista voda. - Se visokotlačna Črpalka ni dajala v posjo ali kako drugace uporabljala v komercialne/profesionalne namene.

Iz garancije so izkljucene: - Deli, ki so podvrženi normalni obrabi. - Visokotlačna cev in dodatna (optional) oprema. - Naključna skoda, skoda med prevozom, zanemarjen ali neustrezno rokovanje, nepravilna montaža in uporaba, ki ni v skladu z opozorili navenenimi v teh navodilih za uporabo. - Garancija ne prevdeva morebitno ciscenje delujocih component. Popravilo v garancijiPokriva zamenjavo okvarjenih delov, medtem ko so izkljuceni takto postnina kot pakiranje. Izključena je zamenjava aparata in podaljsanje garancije kot posledica popravila okvare. Proizvajalec ne prevzema nobene odgovornosti za morebitno skodo osebam ali premoženju zaradi nepravilne instalacije in neprimerne uporabe aparata.

POZOR! Napake, kot so zamašene šobe, blokiran stroj zaradi tvorbe vodnega kamna, poškodovani dodatki (npr. upognjena cev) in/ali stroji, ki nimajo napake NISO POKRITI Z GARANCIJO.

> ODSTRANEJVANJE

Kot lastniku elektricne in elektronske naprave vam pravo (v skladu z EU direktivo 2002/96/ES z dne 27. januarja 2003 o odstranjevanju elektricne in elektronske opreme

in državnim zakonom držav clanic EU, ki so to direktivo sprejele)\ prepoveduje odstranjevanje tega proizvoda in njenih elektricnih/\ elektronskih dodatkov kot mestni odpadek iz gospodjinstva, ter\ zahteva da ga odnesete v center za zbiranje posebnih odpadkov.\ Proizvod lahko odnesete k preprodajalcu, kateri ga bo pravilno\ odstranil, ko boste kupili nov proizvod ki je enakovreden vr\ jenemu proizvodu. Če odvržete proizvod v okolje lahko pride\ do resne škode okolja samega in zdravja ljudi., Simbol na sliki\ predstavlja zabojnik za odstranjevanje gospodinjskh odpad\ kov; ta aparat je strogo prepovedano odvreči v te zabojnike. Ne\ spostovanje odločb directives 2002/96/ES in uredb držav clanic\ EU je podvrženo upravni kazni.

OCHOBHA INHΦOPMAÇU

> NOДХОДЯЦA YПОТPEБА HA MAШИHATA

To3n ype e npedHa3Hauen 3a PPOODECNOHAJIHA ynotpe6a.
- ПиюжениTo e camo 3a Вьнша уnotpe6a 3a ИзMuBaHe Ha BbHsH NOBbpxHocTn, KbDeTo e Heo6xOДмСИнHa CTpya BOda NOd HaNЯraHe 3a NOUcTBaHe Ha 3aMbpcraBaHn.
- PocpeDCTBOM cneuHaHnTe akcecoapn OIuN, MoKe Da n3PbJIHBAr N dpyrN fYHKuN KaTO pHaHO6pa3yBaHe, HauCraHe Ha INaHa, INecbKOcTpyeHe, IN3MnBaHe C potOpHa YetKa, MOHTnpaHn KbM NiCTOJeTa.

>TEXHINUECKN DAHHN

(BNX TexHnuecknte DaHHN OT Ta6enata) Ctp.63
PpOBepete DaJIu TexHnuecknte DaHHN OT
PNaTKaTa Ha MaUnHaTc OTOBaprT Ha Te3N OT
EneKTPnueckata N BODHa MpeKn, KbM
Ja 6bDe Cbbp3aHa MaUnHaTa.

>CNMBOJIIN

BHIMAHHE: BAXHO e da 6bndeBHNMaTeHn Cbc CneBaaTaToUka.

BAKHO

3AKJIIOUOHEI

OTKJIIOUeH

OPTIONAL: AKO E HAJIUMHO

ДВОИHA ИЗOLAЦА (AKO E

HAJIuHHO)OONbJIHNTeJHa n3OJaUN

KbM OCHOBHaTa 3a 3aunTa CpeuyeIeKTPnueckn ynap aKO mma cPnB OCHOBHAt N3OJaUN.

BHIMAHHE:He DoKocBaIte
