HA860 - Kosa za grmovje HUSQVARNA - Brezplačna navodila za uporabo

Vrsta izdelka	Dodatna oprema za obrezovalnik (motorna kosa)
Znamka	Husqvarna
Model	HA860
Združljivost	Bencinski ali akumulatorski pogonski bloki (razen HA200)
Teža	2,7 kg
Dolžina reza	600 mm
Vrsta rezila	Dvostransko ostrenje
Hitrost rezanja (bencin)	4400 rezov/min
Hitrost rezanja (akumulator)	4000 rezov/min
Število kotnih položajev	10
Vključen pas	Da
Zaščita za prevoz	Da
Mazanje	Posebna mast, prvo polnjenje po 20 urah
Zajamčena raven hrupa (bencin)	110 dB(A)
Zajamčena raven hrupa (akumulator)	97 dB(A)
Vibracije benc. (levo/desno)	7,5 / 5,5 m/s²
Vibracije akum. (levo/desno)	3,2 / 2,6 m/s²
Varnost	Zaščita rok, samodejni izklop, razdalja 15 m
Predvidena uporaba	Obrezovanje vej in vejic
Nastavitev trenja	Da
Razstavljivo za prevoz	Da

Pogosto zastavljena vprašanja - HA860 HUSQVARNA

Kateri pogonski bloki so združljivi s HA860 ?

HA860 je združljiv z bencinskimi in akumulatorskimi pogonskimi bloki Husqvarna, razen HA200, ki je namenjen samo bencinu. Za natančen seznam preverite priročnik izdelka.

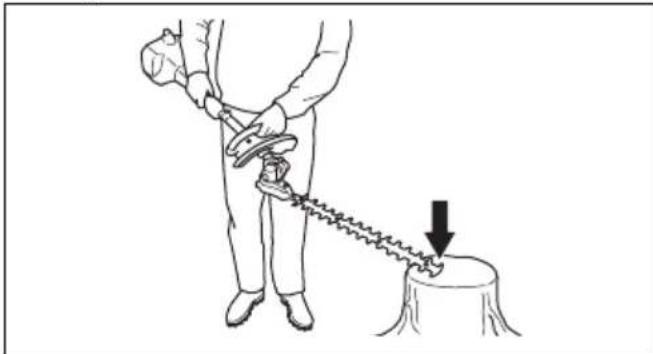

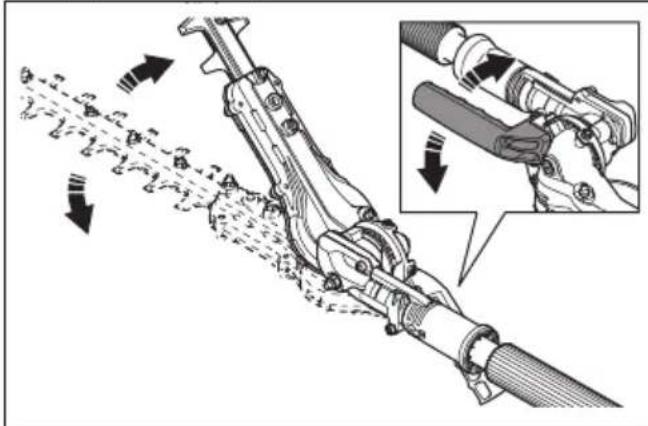

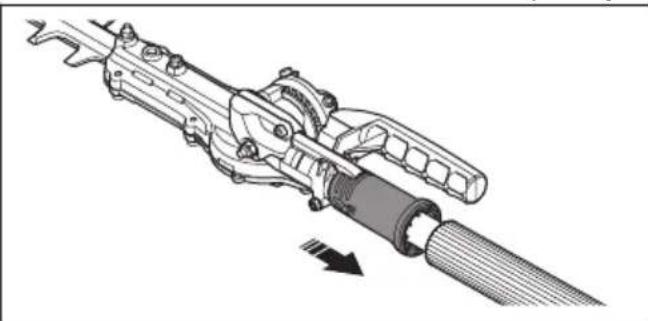

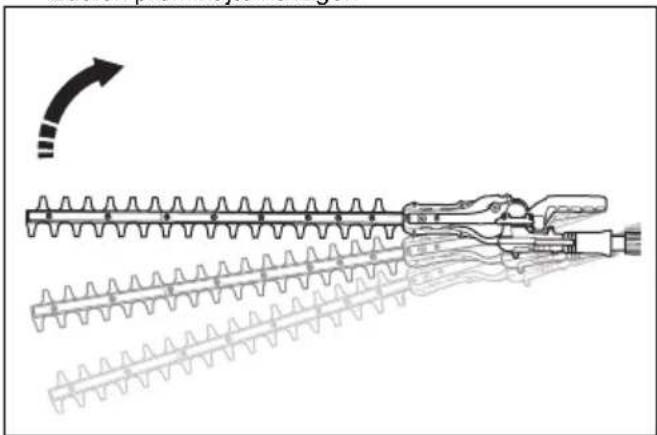

Kako nastaviti kot rezalne glave ?

Potegnite ročico za nastavitev položaja navzdol, nagnite rezalno enoto v enega od 10 položajev, nato spustite ročico, da se zaklene. Prepričajte se, da motor teče v prostem teku in da se rezilo med nastavitvijo ne vrti.

Kakšno dnevno vzdrževanje je potrebno ?

Vsak dan preverite, da se rezila ustavijo, ko sprostite sprožilec, preglejte zaščito roke (HA200) in očistite rezila. Pred daljšim skladiščenjem namažite rezila.

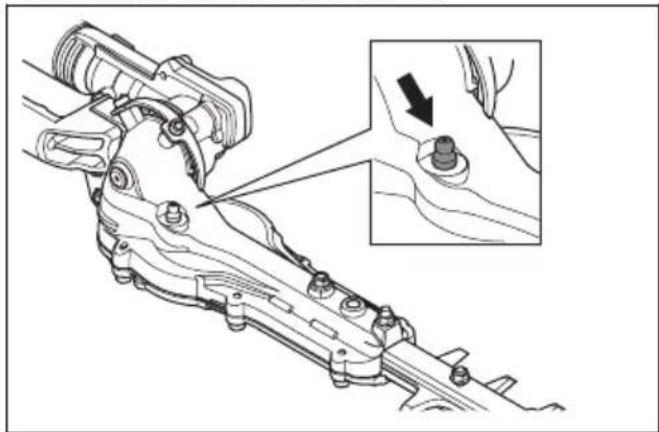

Kako namazati menjalnik ?

Uporabite posebno mast Husqvarna. Prvo polnjenje opravite po približno 20 urah uporabe. Dodajte mast preko mazalnega priključka, ne da bi popolnoma napolnili menjalnik.

Kakšno varnostno razdaljo je treba upoštevati ?

Vzdržujte razdaljo vsaj 15 metrov med uporabnikom in vsemi osebami ali živalmi. Za električne vode ohranite vsaj 10 metrov razdalje in nikoli ne delajte v bližini napetih kablov.

Ali lahko HA860 uporabljam z akumulatorskim pogonskim blokom ?

Da, HA860 je združljiv z akumulatorskimi pogonskimi bloki, kot so modeli 325iLK+ in 525iLK+. Vendar nikoli ne uporabljajte HA200 z akumulatorjem.

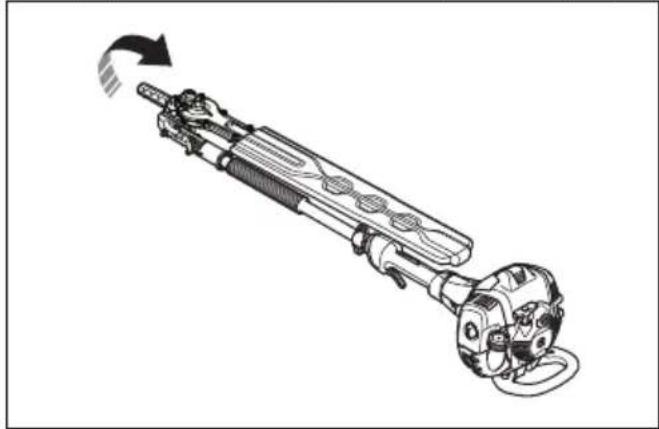

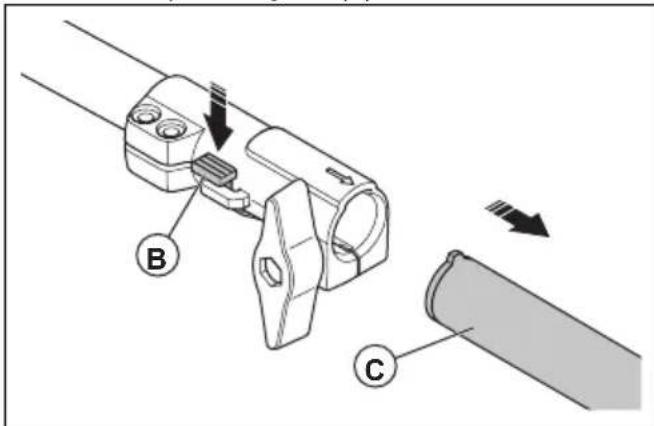

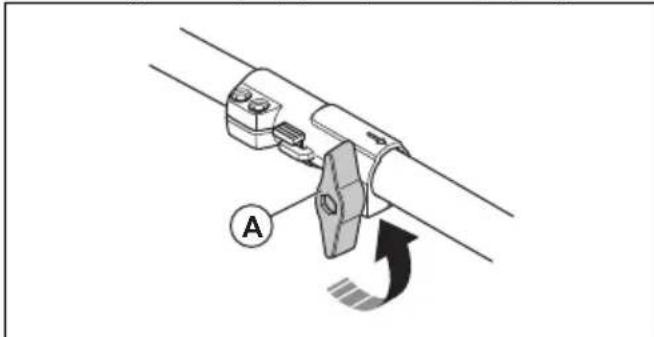

Kako prevažati HA860 ?

Ustavite izdelek, namestite zaščito za prevoz na rezilo, nato razstavite dodatek tako, da popustite gumb (A), pritisnete gumb (B) in povlečete rezalno opremo (C) naravnost. Prepričajte se, da se med prevozom ne more premikati.

Kaj storiti, če je rezilo poškodovano ?

Zamenjajte nože, če so upognjeni ali poškodovani. Zobe, ki so pretrdi za piljenje, je treba brusiti z brusilnikom. Vedno uporabljajte originalne nadomestne dele.

Kakšno zaščitno opremo moram nositi ?

Vedno nosite zaščito za ušesa, zaščitna očala ali vizir, homologirane zaščitne rokavice, nedrseče škornje in trpežna delovna oblačila. Izogibajte se ohlapnim oblačilom in nakitu.

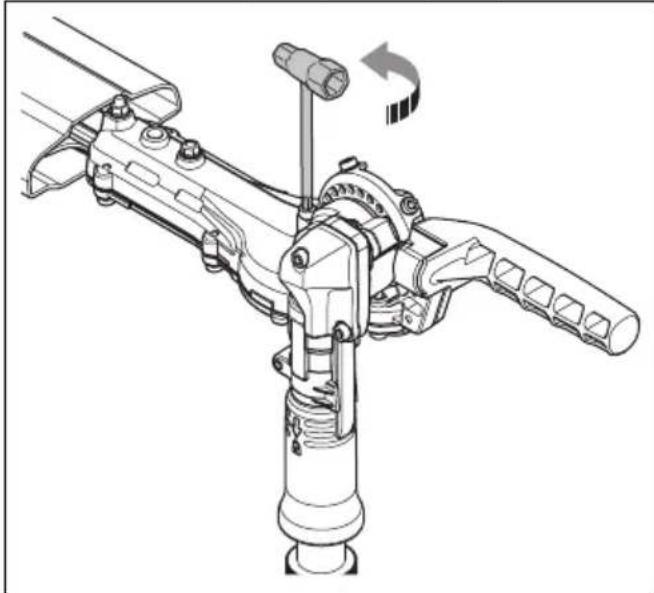

Kako nastaviti trenje kota ?

Ustavite izdelek, namestite zaščito za prevoz, potegnite ročico za nastavitev, nagnite glavo v želeni položaj, nato prilagodite vijak za nastavitev trenja. Preizkusite v različnih položajih.

NAVODILA ZA UPORABO HA860 HUSQVARNA

Tehnični podatki 117

Izjava o skladnosti 119

Uvod

Opis izdelka

Nenehno razvijamo in izpopolnjujemo svoje izdelke in si zato pridržujemo pravico do sprembnjihove oblike in videza brez predhodnega opozorila.

Opomba: Ta priročnik vsebuje navodila tako za elektricne naprave na bencin kot tudi za tiste na baterije.

Namen uporabe

OPOZORILO: Priključek Iahko
uporabljate samo skupaj z izdelkom, za katerega je predviden. Glejte razdelek o

OPOZORILO: Izdelka HA200 nikoli ne uporabljaje z baterijsko pogonsko napravo.

Izdelek HA200 uporabljaje samo z bencinskimi motornimi enotami. Izdelek HA860 uporabljaje z izdelkom, ki deluje na bencin, ali bateriksko pogonsko enoto.

Pregled priključka za izdelek HA200 (samo za izdelke z bencinom)

1. Rezilo
2. Menjalnik

3. Rocica za nastavitev polożaja

4. Mazalka
   5.Rocaj
   6.Gred

5. Transportna zašcita

6. Kliguc inbus

7. Navodila za uporabo

8. Ščitnik roke

9. Sprednja ročica

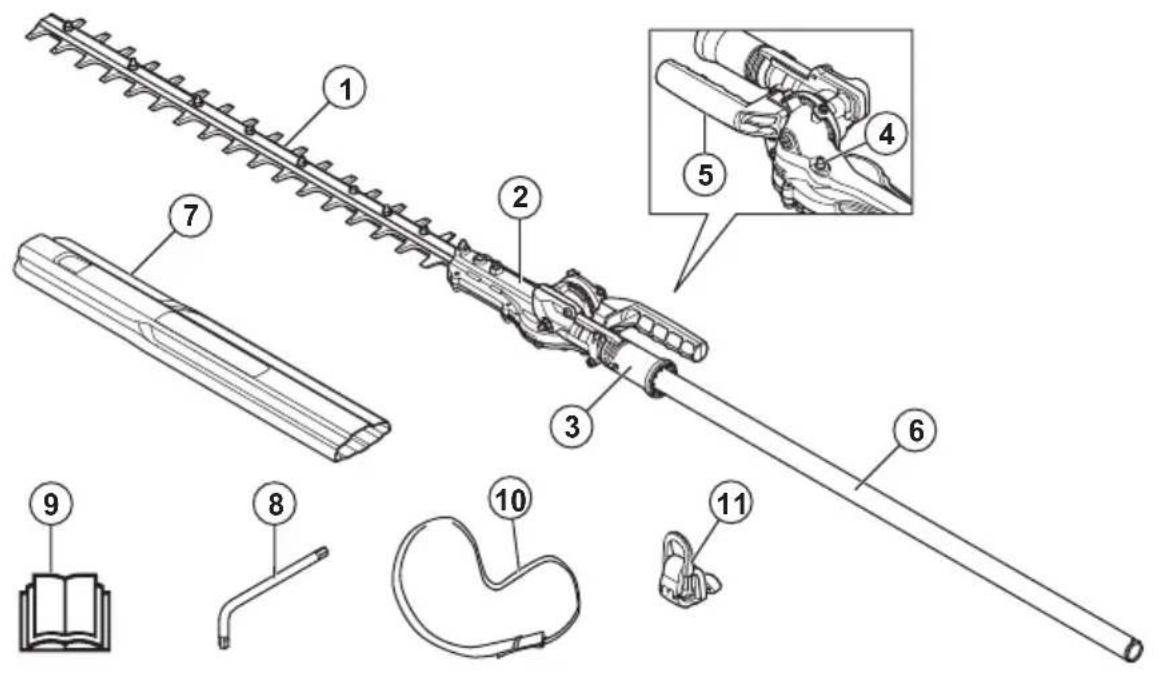

Pregled priključka za HA860

1. Lopatica
2. Menjalnik
3. Ročica za nastavitev položaja
4. Mazalno mesto za mast
   5.Rocica
   6.Gred
5. Transporta zašcita
6. Kljuc Torx
7. Navodila za uporabo

8. Oprtnik

9. Nosilni kavelj oprtnika

Simboli na priključku in na elektrichi napravi

Povrsna in napačna uporaba tega izdelká laho kovzroci resne telesne poskodbe in celo smrt uporabnika ali navzočih oseb.

Pred začetkom uporabe prikrjúčka natančno preberite navodila za uporabo in se prepricajte, da ste jih razumeli.

Pred začetkom uporabe prikljucha
natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

Nosite odobreno zašcito za sluh in zašcitna očala ali vizir.

Prikluček je v skladu z veljavnimi direktivami ES.

Izdelek je v skladu z veljavnimi direktivami ZK.

Nosite vedno grobe skornje, v katerih ne drsi.

Pušcici, ki kažeta(meje za namestitev ročaja.

NEVARNOST - poskrbite za zadostno oddaljenost od elektrichnih vodov. Ta izdelek ni elektricno izoliran. Če se izdelek dotakne ali pride v blizino visokonapetostne napeljave, lahko povzroci smrt ali hude telesne poskodbe. Z nastankom elektricnega obloka lahko napetost preskoci iz enega dela orodja na drugega. Čim vecja je napetost, tem dalje lahko elektrika preskoci. Elektrika lahko potuje skozi veje in druge predmete še posebej, Če so mokri. Vedno zagotovite minimalno razdaljo 10 m med izdelkom in visokonapetostno napeljavo in/ali vsemi predmeti, ki se dotikajo visokonapetostne napeljave. V primeru, ko je potrebno delo znotraj te varne razdalje, se pred začetkom del vedno obrnite na pristojno elektro podjetje, ki poskrbi za izklop napetosti.

Uporabnik izdelka mora zagotoviti, da so ljudje inŽivali od delovnega mesta oddaljeni nj-manj 15 m.

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zasčita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka, kot je doloceno v

Tehnicni podatki na strani 117in na nalepki.

Obratovalni cikel rezalne enote, cas delovanja/cas prostega teka.

Opomba: Ostali znaki in nalepke na priključku se nanašajo na specifične certifikacijske zahteve, ki veljajo na nekaterih tržišćh.

Varnost

OPOZORILO: Se uporabi, ce obstaja nevarnost telesne poskodbe ali smrti uporabnika ali opazovalcev ob neuopostevanju navodil v tem prirocniku.

POZOR: Se uporabi, ce obstaja nevarnost poskodbe izdelka, drugih materialov ali okolice ob neupostevanju navodil v tem prirocniku.

Opomba: Se uporabi za podajanje podrobnejish informacij, potrebnih v dani situaciji.

Splošna varnostna opozorila za elektricno orodje

OPOZORILO: Preberite vsa varnostna opororila, navodila, slike in specifikacione, dobavljene tem elektricim orodjem. Neupostevanje vseh spodaj navedenih navodil lahko povzroci elektrici udar, pozar in/ali tezko telesno poskodbo.

Shranite vsa opozorila in navodila za bodoco uporabo. Izraz "elektricno orodje" v opozorilih se nana sa na orodje z napajanem prek kabla negosredno iz elektricnega omrezja ali baterijsko elektricno orodje (brez kabla).

Varnostna opozorila obrezovalnikaŽive meje:

Z deli telesa ne segaje v obmocej delovanja rezila. Ko se rezila premikajo, ne odstranjujte odrezanega materiala in materiala ne prijemajte. Rezila se premikajo tudi po izklopu stikala. Trenutek nepozornosti med uporabo obrezovalnikaŽive meje lahko povzroci težko telesno poskodbo.
- ObrezovalnikŽive.meije nosite za ročaj, ko je rezilo zaustavljeno in pazite, da ne vkljucite nobenega vklopnegastikala. Pravilna nošnja obrezovalnikaŽive.meje zmanjsuju nevarnosti neželenega vklopa in iz tega izhajaoch telesnih poskodb zaradi rezil.
Pri prenašanju ali shranjevanju obrezovalnikaŽive meje vedno namestite šcitnik rezila. Pravilno ravnanje z obrezovalnikomŽive meje zmanjsuju nevamost telesnih poskodb zaradi rezil.
- Pri odstranjevanju zagozdenega materiala ali pri servisiranju enote preverite, ali so vsa vklopna stikala izkljucena in ali je baterijska enota odstranjena oziroma izkljucena. Nepričakovana sprožitev obrezovalnikaŽive(mej med odstranjevanjem zataknjena materiala ali med servisiranjem lahko prive de do hudih telesnih poskodb.
Pri odstranjevanju zagozdenega materiala ali pri servisiranju enote preverite, ali so vsa vklopna stikala izkljucena in zaklenjena v zaklep Nem pozaju. Nepričakovana sprožitev obrezovalnikaŽive meje med odstranjevanjem zatakjenega materiala ali med servisiranjem lahko privede do hudih telesnih poskod.
- ObrezovalnikŽive(mejdržite)samo za izolirane povrsine, ker lahko pride rezilo v stik s skritimi kabli. Ce se rezila dotaknejo kabla pod napetostjo, lahko napetost preide tudi na ostale kovinske dele obrezovalnikaŽive.meje, zaradi Česar lahko uporabnik doživi elektrčni udar.
Vsi napajalni kabli in ostali kabli morajo biti odstranjeni iz območja rezanja. Vživi meji ali grmovju se lahko skrivajo napajalni kabli, ki jih ne opazite in jih lahko nenamerno prerežete.
- Ne uporabljaje obrezovalnikovŽivihojv slabih vremenskih pogojih, še posebej v nevihtnem Času. S tem zmanjsate nevarnost udara strele.

Varnostna navodila za obrezovalnike žive.meje s povečanim dosegom

• Za zmanjisanje nevarnosti smrti zaradi udara elektrike ne uporabljaje obrezovalnikovŽivih mejs povecanim dosegom v blizini elektricnihvod. Stik z elektricimi vodi ali uporaba v njihovi blizini lahko povzroci težke poskodbe ali elektrici udar, posledicno pa tudi smrt.

• Obrezovalnike zhivih moyen s povečanim dosegom vedno uporabljaje dvoročno. Obrezovalnike zhivih moyen s povečanim dosegom vedno držite z obema rokama in se takoto izognite izgubi nadzora.

• Pri delu z obrezovalniki zivih mej s povecanim dosegom, ki poteka nad višino glave, vedno nosite zašcitno Čelado. Padajovi deli lahko povzroćijo težke poskodbe glave.

Splošna varnostna navodila

OPOZORILO: Preberite vsa varmostna opozorila in navodila.

Neupostevanje opozoril in navodil lahko povzroci elektrichi udar, pozar in/ali tezkotelesno poskodbo.

• Pred začetakom uporabe priključka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.
• Ta navodila so dopolnilo k navodilom, ki so priložena izdelku. Za druge postopke si oglejte navodila za uporabo izdelka.
• Nikoli ne smete spreminjati prvotne izvedbe priključka brez predhodnega dovoljenja proizvajalca. Ne uporabljaje priključka, Če opazite, da ga je spreminjalnekdo drug, in vedno uporabljaje originalno dodatno opremo. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzroćijo resne poskodbe ali smrt uporabnika in drugih.

Shranite vsa opozorila in navodila za bodočo uporabo

Varnostna navodila za uporabo

• V primeru dvoma, ali je nadaljnja uporaba še primerna, se posvetujte s strokovnjakom. Obrnite se na svojega zastopnika ali servisno delavnico.
• Izogibajte se situacijam, ki se vam zdijo prezahtevne.
• Orodje za obrezovanje. Na orodju najprej izkljucite motor/odstranite baterijo in se ga šele nato dotaknite.
• Otrokom ne dovolite uporabe teh izdelka.
• Poskrbite, da se vam med delom nihce ne pribliza na razdaljo manjso od 15 metrov.
• Izdelka ne dovolite uporabljati nikomur, dokler se ne prepri cate, da je razumel vsebino navodil za uporabo.
• Orodja ne uporabljaje z lestve, stola ali drugegavdignjenega polozaja, ki ni povsem varen.

• Vedno morate imeti varen in stabilen položaj za delo.

• Izdelek vedno držite z obema rokama. Izdelek držite ob telesu.

• Oprtnik morate obvezno pritrditi za nosilni kavelj. Uporabite samo enojni oprtnik.
• Za regulaciono plina/rocice za plin vedno uporabljaje desno roko.

V nujnem primeru spustite izdelek ter pustite, da pade na tla.
- Med delovanjemotorja vaše roke in noge ne smejo priti v blizino rezalnega priključka.
- Ko je motor izključen, odmaknite roke in noge iz blizine rezalnega priključka, dokler se motor povsem ne zaustavi.
- Pazite na kose in veje, ki jih lahko naprava izvrzej med obrezovanjem.
- Ko izdelka ne uporabljaje, ga odlozite na tla.

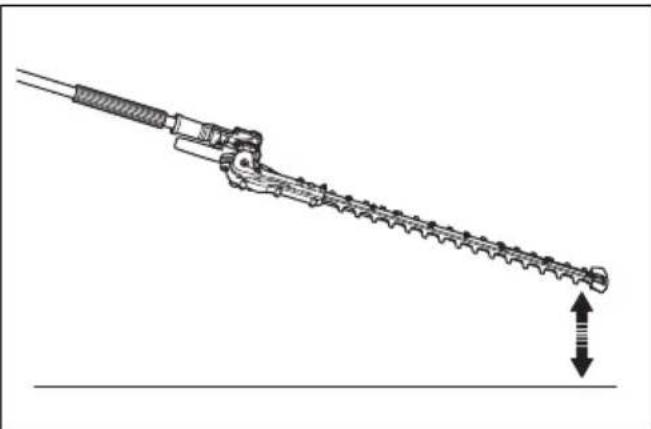

- Ne obrezujte preblizu tal. Lahko pride do izmeta kamenja in drugih predmetov.
- Preverite, ali so na delovnem območju predmeti, kot so elektrčni kabli, insekti,Živali, itd. ali morebitni kovinski predmeti, ki lahko poškodujejo rezalni priključek.
- Če zadenete ob predmet ali se pojavijo tresljaji, izdelek nemudoma zaustavite. Če imate izdelek, ki deluje na bencin, smemitePokrov svečke s svečke. Če imate izdelek, ki deluje na baterije, jo odstranite. Prepricajte se, da izdelek ni poskodovan. Popravite vse poskodbe.
- Ce se med uporabo izdelka kar koli zatakne v rezila, izdelek takoj zaustavite. Ce imate izdelek, ki deluje na bencin, izklopite motor in smemitePokrov svečke s svečke. Ce imate izdelek, ki deluje na baterije, izklopite motor in odstranite baterijo. Pred cisčenjem rezil se prepričajte, da se je izdelek popolnama ustavil.

Varnostna navodila za priključek obrezovalnikaŽive.meje

• Z deli telesa ne segajte v območje delovanja rezila. Ko se rezila premikajo, ne odstranjujte odrezanega materiala in materiala ne prijemajte. Rezila se premikajo tudi po izklopu stikala. Trenutek nepozornosti med uporabo obrezovalnikaŽive(mej lahko povzroci težko telesno poskodbo.
• ObrezovalnikŽive.meje nosite za ročaj, ko je rezilo zaustavljeno in pazite, da ne vkljucite nobenega vklopnegastikala. Pravilna nošnja obrezovalnikaŽive.meje zmanjsuje nevarnosti neželenega vklopa in iz tega izhajaočih telesnih poškodb zaradi rezil.
• Pri prenašanju ali shranjevanju obrezovalnikaŽive meje vedno namestite šcitnik rezila. Pravilno ravnanje z obrezovalnikomŽive meje zmanjsuje nevarnost telesnih poskodb zaradi rezil.
• Pri odstranjevanju zagozdenega materiala ali pri servisiranju enote preverite, ali so vsa vklopa stikala izkljucena in ali je napajalni kabel izključen. Nepričakovana sprožitev obrezovalnikaŽive.meje med odstranjevanjem zatakjenega materiala ali med servisiranjem lahko privede do Hudih telesnih poskodb.
• ObrezovalnikŽive meje držite le za izolirane oprijemalne povrsine, ker lahko rezilo pride v stik s skrito elektricno napeljavo ali lastnim napajalnim kablom. Če se rezila dotaknej klaba pod napetostjo, lahko napetost preide tudi na ostale kovinske dele obrezovalnikaŽive.meje, zaradi Česar lahko uporabnik doživi elektrici udar.
  Vsi napajalni kabli in ostali kabli morajo biti odstranjeni iz območja rezanja. VŽivi meji ali grmovju se lahko skrivajo napajalni kabli, ki jih ne opazite in jih lahko nenamerno prerežete.
• Ne uporabljaje obrezovalnikovŽivihojv slabih vremenskih pogojih, še posebej v nevihtnem Času. S tem zmanjsate nevarnost udara strele.
• Za zmanjsanje nevarnosti smrti zaradi udara elektrike ne uporabljaje obrezovalnikovŽivih mejs povecanim dosegom v blizini elektricnihvod. Stik z elektricimi vodi ali uporaba v njihovi blizini lahko povzroci težke poskodbe ali elektrici udar, posledicno pa tudi smrt.
• Obrezovalnike Živih mej s povečanim dosegom vedno uporabljaje dvoročno. Obrezovalnike Živih mej s povečanim dosegom vedno držite z obema rokama in se takо izognite izgubi nadzora. Pri delu z obrezovalniki Živih mej s povečanim dosegom, ki poteka nad visino glave, vedno nosite zašcitno celado. Padajovi deli lahko povzročijo težke poskodbe glave.

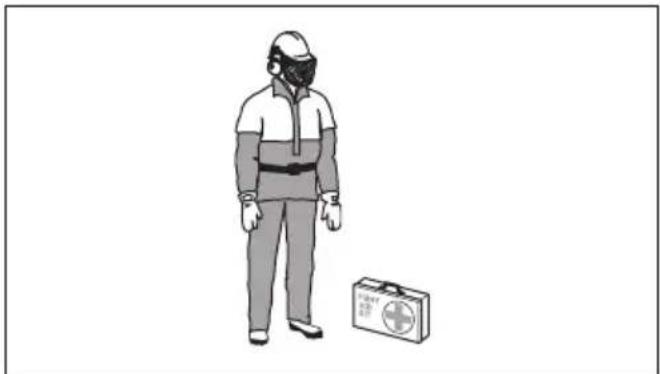

Osebna zašcitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Dolgotrajna izpostavljenost hrupu lahko povzroci trajne okvare sluha. Vedno nosite homologirano zašcitno opremo za sluh.
• Vedno nosite zašcitno protizdrsno obutev.

• Vedno nosite delovna oblačila in odporne, dolge hlace.
• Ne nosite ohlapnih oblačil ali nakita.
  Lasje ne smejo viseti pod visino ramen.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

V tem poglavju so opisane varnostne funkcije izdelka, njihov namen ter kako je stroj treba pregledovati in vzdrrzevati, da bo deloval pravalno. Glejtte navodila v poglavju Uvod na strani 107za mesta delov na izdelku.

Ziviljenjska doba izdelka se lahko zaradi nepravlnegavzdrževanja oziroma zaradi nestrokovnih popravil ali servisiranja skrajsa, poveca pa se tudi nevarnost nesrec. Ce potrebujete vec informacij, se obrnite na najblizjega pooblascenega servisnegatrgovca.

OPOZORILO: Nikoli ne uporabljaje izdelka s poskodovanimi varnostnimi deli. Varnostno opre mo stroja je treba pregledovati in vzdrrzevati v skladu z navodili, ki so podana v tem poglavju. Ce izdelek ob pregledu ne izpolnjuge vseh opisanih pogojev, se nemudoma obrnite na pooblascenega serviserja za popravilo.

POZOR: Vsa servisna dela in popravila na stroju zahtevajo posebno usposabljanje. To se posebej velja za varnostno opremo stroja. Ce pri spodaj opisanem pregledu ugotovite, da kateri koli del stroja ne deluje takto, kot je opisano spodaj, se nemudoma obrnite na pooblasceno servisno delavnico. Pri nakupu vseh nasih izdelkov vam jamcimo dostop do strokovnih popravil in servisa. Ce stroja niste kupili v kateri od nasih pooblascenih servisnih prodajaln,

vprasajte prodajalca, kje je najblizja pooblascena servisna delavnica.

Preverjanje šcitnika za roke (HA200,ismo za bencinske izdelke)

Šcitnik za roke preprečuje, da bi roke prisle v stik s premikajocim rezilom, npr. v primerus, ko uporabnik izgubi nadzor nad sprednjim ročajem.

1. Preverite, ce je sčitnik za roke pravilno namescen.
2. Preverite, ce je šcitnik za roke neposkodovan.

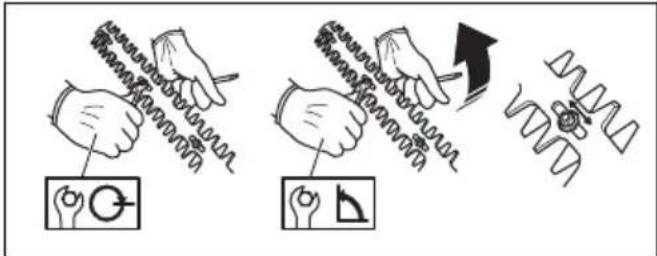

Preverjanje rezil

Za zagotovitev dobrih rezultatov rezanja je pomembna pravilna nastavitve kontaktnega pritiska medreziloma.

1. Tlak za stik nastavite takto, da na spodnji strani meca do konca obrnete vijak v smeri urinega kazalca.
2. Nato za Četrino obrata obrnite vijake v nasprotni smeri urinega kazalca.
3. Z varovalno matico na zgornji strani meca blokirajte vijake.
4. Preverite, ali so vijaki dovolj odviti, da lahko cistilci pri strani drsijo pod njihovimi glavami.
5. Pri pravilno nastavljenih rezilih mora biti razmik med reziloma 0,2-0,4 mm, izmerjen pri vijakih.
6. Robovi rezil so pretežki za varjenje. Zamolkli rezili nabrusite z brusilnikom.
7. Če sta rezili ukriviljeni ali poškodovani, ju zamenjaje.

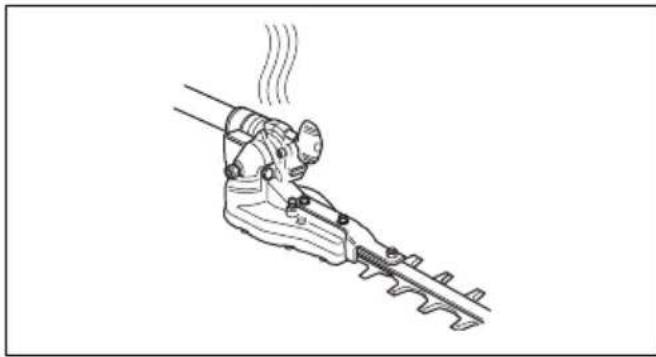

Vroča povrsina

Med uporabo izdelka se ohišje menjalnika močno segreje. Ne dotikajte se ohišja menjalnika, da se ne opěćete.

Varnostna navodila za vzdřevanje

Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Pred delom na katerem koli delu rezalne opreme vedno izklopite izdelek. Ce imate izdelek, ki delujen a bencin, smelitePokrov svecke svecke. Ce imate izdelek, ki deluje na baterijo, jo odstranite.

Pred kakrsnim koli delom na rezalni opremi se prepriacjte, da ta popolnama miruje.

• Kadar izdelek ni v uporabi, vedno zašcitite rezilo s transportno zašcitoto
  Pred ciscenjem, popravili ali preverjanjem stroja se vedno prepriajte, da rezalni prikljucek miruje. Ce imate izdelek, ki deluje na bencin, smemitePokrov svecke s svecke. Ce imate izdelek, ki deluje na baterijo, jo odstranite.

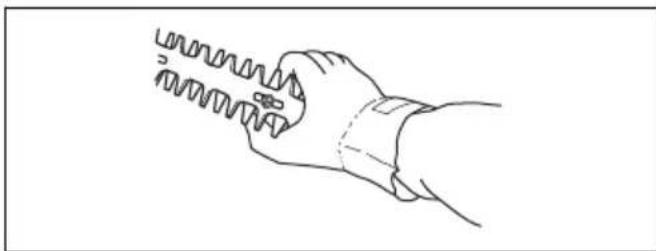

• Ko popravljate rezalni priključek, vedno uporabljajte odporne rokavice. Rezila so izredno ostra in zelo hitro se lahko porežete.

• Izdelek shranjujte izven dosegao otrok.
• Za popravila uporabljajte samo originalne nadomestne dele.

Montaža

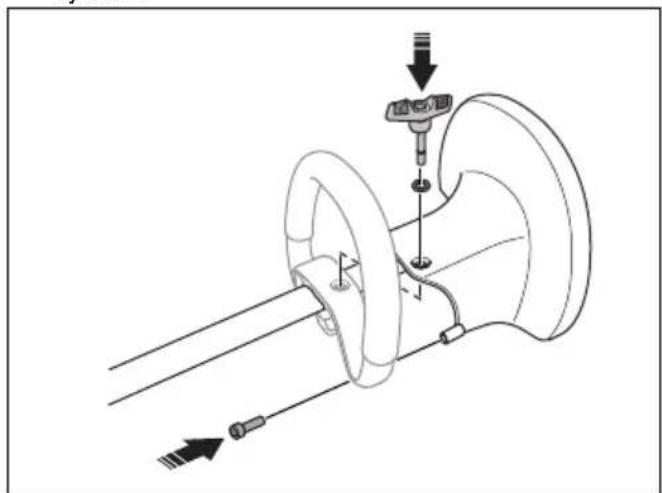

Namestitev šcitnika za roke (HA200) (samo za izdelke, ki delujejo na bencin)

1. Sčitnik roke pričvrstite z vijakom in gumbnim vijakom.

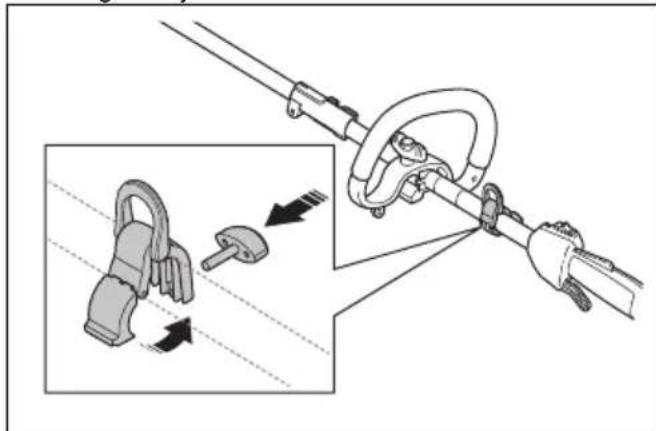

Namestitev podpornega kavlja oprtnika (HA860)

1. Odstranite vijak, da sprostite držalo nosilnega kavlja oprtnika.

2. Nosilni kavelj oprtnika postavite med rocico plina in okrogli rocaj.

1. Namestite vijak ter takopricvrstite nosilni kavelj oprtnika.
2. Polozaj nosilnega kavlja oprtnika nastavite tak, da bo izdelek uravnotezen in da bo uporaba izdelka olajsana.

Delovanje

Pred uporabo izdelka

• Preglejte delovno obmocje in odstranite locene predmete.
• Preverite rezalno enoto. Glejte razdelek Preverjanje rezil na strani 112
• Prepričajte se, da je ohišje menjalnika pravilno namazano.
• Prepricajte se, da varnostne naprave izdelka pravilno delujejo. Ce niso pravilno namescene vse varnostne naprave, izdelka ne uporabliaite.
• Prepricaite se, da so vsi vijaki in matice dobro priviti.
  Pred zagonom izdelka se prepričajte, da so vsiPokrovi pravilno namesčeni in da niso poskodovani.
• Prepricajte se, da se rezalna enota ustavi, ko je motor v prostem teku.

Preverjanje pred zagonom

1. Preglejte delovno območje. Odstranite vse predmete, ki jih lahko izvrže.
2. Pregleje rezalni priključek. Ne uporabljaje poskodovanih rezil.
3. Preverite, ali je izdelek v brezhibnem stanju za delovanje. Preverite, ali so vsi vijaki in matice zategnieni.
4. Preverite, ce je ohisi je menjalnika pravilno namazano. Glejte Mazanje kotega prenosa in menjalnka na strani 116 za navodila.
5. Preverite, da se rezalni priključek zaustavi, ko je plin/sprožilec plina sporosčen.
6. Izdelek uporabljaje samo v skladu z namenom uporabe.
7. Prepričajte se, da ročaj in varovala delujejo brezhibno. Nikoli ne uporabljaje izdelka z manjkajocim delom ali predelanega izdelka izven specifikacij.

Uporaba izdelka

1. Ko obrezujete straniŽive(meje,začnite pri tleh in izdelek premikajte navzgor.

1. Nastavite hitrost, ki bo ustrezala zahtevnosti dela.
2. Pazite, da se z motorjem ne dotakneteŽive(meje.
3. Za stabilni delovni položaj izdelek držite ob telesu.
4. Pazite, da se s zadnjim delom rezalne opreme ne dotaknete tal.

1. Bodite previdni in obrezujte počasi, dokler niso vse veje pravilno obrezane.

Prilagajanje kota rezalne enote

Rezalno enoto lahko nastavite v 10 razlichih položajev.

OPOZORILO: Ne delajte z rezalno enoto, ko nastavlate kot.

1. Motor pustite teci pri hitrosti prostega teka in se prepriçajte, da se rezalna enota ne premika.
2. Povlecite nastavitveno rocico za nastavitev položaja.

1. Rezalno enoto nagnite v pravilen položaj. Uporabite enega od naslednjih postopkov.

a) Uporabite ročaj.

b) Konec rezalne enote potisnite ob stabilno povrsino.

1. Za zaklep rezalne enote sprostite rocico za nastavitev polozaja.
2. Rezalno enoto potisnite ob zivo mejo, da preverite, ali je zaklenjena.

Prilagoditev trenja za nastavitev kota ročaja

OPOZORILO: Ne delajte z rezalno enoto, kadar nastavljate trenje.

1. Za zaustavitev izdelka pritisnite izklopno stikalo.
2. Na rezalno enoto nameite transporte zašcit.
3. Povlecite nastavitveno rocico za nastavitev položaja.

4. Rezalno enoto nagnite vprimeren položaj.

1. Prilagodite vijak, da nastavite trenje.
2. Rezalno enoto nastavite v drug položaj, da preizkusite trenje.

Razstavljanje izdelka pred transportom

OPOZORILO: Izdelka ne zazenite, ce je ta v transportnem položaju.

1. Za zaustavitev izdelka pritisnite izklopno stikalo.
2. Na rezalni prikliucek namestite transportno zašcito.
3. Obrnite gumbni yijak (A) za sprostitey spoike gredi

4. Pritisnite in pridržite gumb (B).

Nastavitev kosilnice v transportni položaj

OPOZORILO: Izdelka ne zazenite, ce je ta v transportnem položaju.

1. Za zaustavitev izdelka pritisnite izklopno stikalo.
2. Na rezalno enoto namestite transportno zašcit.

3. Povlecite nastavitveno rocico za nastavitev položaja.

4. Prep undergone rezalno enoto, da bo vzporedna z gredjo.

Vzdrževanje

Uvod

V nadaljevanju je zapisanih nekaj splošnih navodil za vzdřevanje. Če potrebujete vec informacij, se obrnite na svojo servisno delavnico.

Vzdrževanje priključka

Vsakodnevno vzdrujevanje

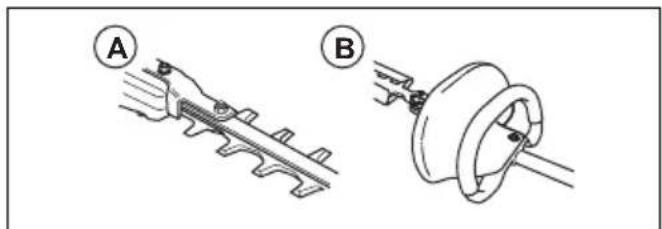

1. Preverite, da se rezila (A) ne premikajo, ko je plin/ sprozilec plina sprosçen oz. ko je Čok v položaju za vklop.
2. Preverite, da šcitnik za roke (B) (velja za HA200 z enotami na bencinski pogon) ni poskodovan. Po potrebi zamenjaje šcitnik za roke.

Splošno vzdřevanje

Mazanje kotnega prenosa in menjalnika

OPOZORILO: Pocakajte, da se izdelek pred dotikanjem kotnegaprinsa in menjalnika ohladi in takoprepreite opekline.

Opomba: Novi izdelki so z mastjo napoljeni po priblizno 20 urah delovanja.

• Uporabite posebno mast. Ce potrebujete vec informacij, se obrnite na servisnegazastopnika.

• Mast dodajte prek mazalnega mesta.

POZOR: Menjalnika ne napolnite do konca.

Ciscenje in mazanje rezila

1. Odstranite nezelene materiale z rezila pred in po uporabi izdelka.
2. Pred daljšim skladisčenjem rezila namazite.

Opomba: Če potrebujete vec informacij o priporocenih cistil in mazivih, se obrnite na servisnega zastopnika.

Pregledovanje rezil

Tehnični podatki za izdelek, ki deluje na bencin

	HA200 HA860
Teža
Teža, kg 2,4 2,7
Rezila
Vrsta Dvostransko Dvostransko
Rezalna dolžina, mm 600 600
Hitrost rezanja, rezov/min 4400 4400
Emisije hrupa
Raven zvočne moči, izmerjena v dB (A) 109 110
Raven zvočne moči, zajamčena LWA v dB(A) 110 110
Nivoji hrupa 29
Ekvivalentna raven zvočnegа tlaka na uporabnikovem ušesu, merje-na po EN15503 dB (A)
Opremljeno z odobreno dodatno opremo (originalno) 97 96
Ravni vibracij 30
Ekvivalentne ravni vibracij (ahv,eq) v ročajih, izmerjene v skladu z EN ISO 22867, m/s2
Opremljeno z odobreno dodatno opremo (originalno), levo/desno 9,4/5,3 7,5/5,5

Tehnični podatki za izdelek, ki deluje na baterijo

	325iLK+HA860 525iLK+HA860
Teža
Teža, kg 3,7+2,7 3,7+2,7
Rezila
Vrsta Dvostransko Dvostransko
Rezalna dolžina, mm 600 600
Hitrost rezanja, rezov/min 4000 4000
Emisije hrupa
Raven zvočne moči, izmerjena v dB (A) 95 95
Raven zvočne moči, zajamčena LWA v dB(A) 97 97
Ravni hrupa 31
Raven zvočnegа tlaka na uporabnikovem ušesu je izmerjena po EN 62841-4-2 dB(A)
Opremljeno z odobreno dodatno opremo (originalno) 84 84
Ravni vibracij 32
Ravni vibracij (ahv,eq) v ročajih, izmerjene v skladu s standardom EN 62841-4-2, m/s2
Opremljeno z odobreno dodatno opremo (originalno), levo/desno 3,2/2,6 3,2/2,6

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Svedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Priključki obrezov	valnikaŽive meje
Znamka Husqvarna
Vrsta/model HA200, HA860
Identifikacja Serijske številke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Direktiva/uredba Opis
2006/42/ES "o strojih"
2014/30/EU o elektromagnetni združljivosti
2000/14/ES "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v elektrčni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnicne specifikacije: EN ISO 12100:2010, EN ISO 14982:2009, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala je v imenu družbe Husqvarna AB opravil prostovoljen tipski pregled.

Stevilka potrdila: SEC/20/2548

Za informacione v zvezi z emisijami hrupa gleje poglavje Tehnični podatki za izdelek, ki deluje na bencin na strani 117.

Huskvarna, 2022-03-14

Stefan Holmberg, direktor oddelka za raziskave in razvoj, tehnolosko upravljanje, Husqvarna AB

Odgovorni za tehnicno dokumentacijo

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Akumulatorski prk	ključek obrezovalnikaŽive.meje
Znamka Husqvarna
Vrsta/model HA860
Identifikacja Serijske številke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Direktiva/uredba Opis
2006/42/ES "o strojih"
2014/30/EU o elektromagnetni združljivosti
2000/14/ES "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterihi nevarnih snovi v elektrčni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnicne specifikacije: EN ISO 12100:2010, EN IEC 63000:2018, EN 62841-4-2:2019

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala je v imenu družbe Husqvarna AB opravil prostovoljen tipski pregled.

Stevila potrdila: SEC/20/2548

Za informacije v zvezi z emisijami hrupa glejte poglavje Tehnicni podatki za izdelek, ki deluje na baterijo na strani 118

Huskvarna, 2022-03-14

Stefan Holmberg, direktor oddelka za raziskave in razvoj, tehnolosko upravljanje, Husqvarna AB

Odgovorni za tehnicno dokumentacijo

www.husqvarna.com
