GEBRUIKSAANWIJZING HA860 HUSQVARNA

NL Gebruiksaanwijzing 77-91

PT Manual do'utilizar 92-106

SL Navodila za uporabo 107-120

Contents

Introduction. 2

Maintenance. 10

Safety. 4

Technical data. 12

Assembly 8

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen van haar producten en behoudt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Let op: Deze handleiding heeft betrekking op zowel benzine- als accu-aangedreven voedingseenheden.

Gebruik

WAARSCHUWING: Dit opzetstuk mag alleen samen met het beoogde product worden gebruikt. Zie het hoofdstuk over

accessoires in de bedieningshandleiding van het product.

Het product is uitsluitend bedoeld voor het knippen van takken en twijgen.

WAARSCHUWING: Gebruik
HA200 nooit met een accu-aangedreven voedingseenheid.

Gebruik HA200 met op benzine aangedreten voedingseenheden. Gebruik HA860 met een op benzine aangedreten voedingseenheid of een accu- aangedreten voedingseenheid.

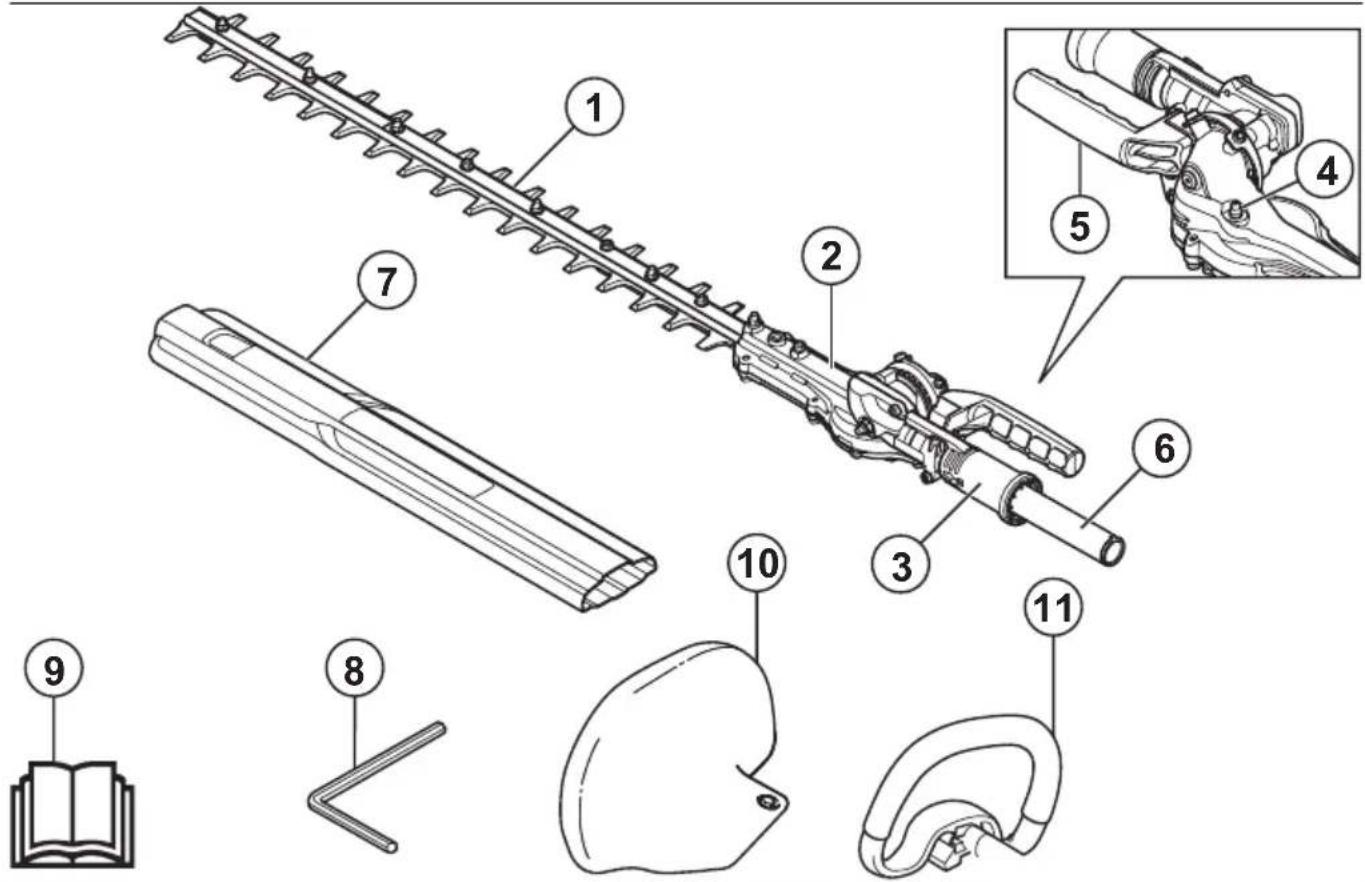

Overzicht van opzetstukken voor HA200 (uitsluitend voor producten op benzine)

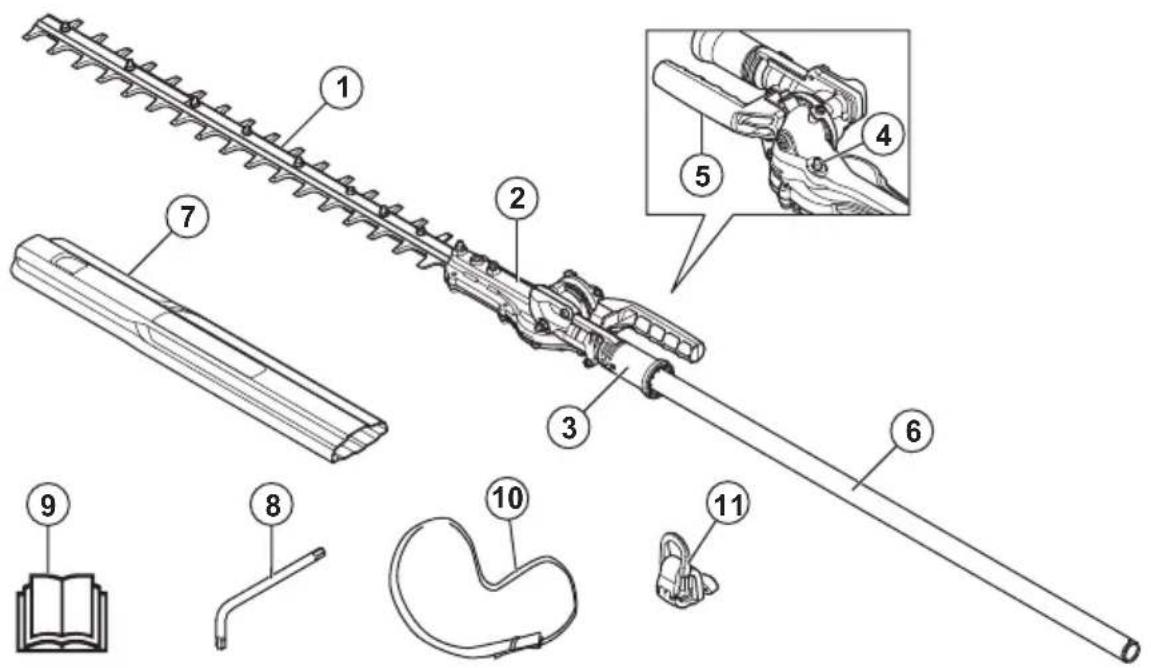

Overzicht van opzetstukken voor HA860

1.Mes
2. Tandwielkast
3. Stelhendel
4. Smeernippel
5. Hendel
6. Steel
7. Transportbescherming
8. Torxsleutel
9. Bedieningshandleiding
10.Draagstel
11. Ophanghaak draagstel

Symbolen op het opzetstuk en de voedingseenheid

Onachtzaam of onjuist gebruik van dit product kan ernstig of dodelijk letsel aan de gebruiker of anderen toebrngen.

Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het opzetstuk gaat gebruiken.

Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het opzetstuk gaat gebruiken.

Draag algijd goedgekeurde gehoorbescherming en een veiligheidsbril of vizier.

Dit opzetstuk voldoet aan de geldende EG-richtlijnen.

Dit product voldoet aan geldende VKregelgeving.

GEVAAR - Houd uw handen uit de buurt van het blad.

GEVAAR - Houd uw handen uit de buurt van het blad.

Gebruik aktijd goedgekeurde veiligheidshandschoenen.

Houd alle lichaamsdelen uit de buurt van de hete oppervlakken.

Gebruik stevige antislipplaarzen.

Pijlen waarmee de begrenzing voor de positie van de handgreep worden aangeven.

GEVAAR - houd voldoende afstand tot elektriciteitskabels. Dit product is nicht elektrisch geisoleerd. Wanner het product in contact komt met of in de buurt kommt van stroomvoerende leidingen kan dit leiden tot dodelijkke ongelukken of ernstig persoonlijk letsel. Elektricitieit kan door een zogenaamde spanningsboog van het ene maar het andere punt geleid worden. Hoe hoger de spanning is, des te langer de weg waarover de elektricitieit geleid kan worden. Elektricitieit kan ook door takken of andere voorwerpen geleid worden, vooral als.Deze nat+zijn. Houd altijd minimaal 10m afstand tussen het product en een leiding waarop spanning staat en/of voorwerpen die daarmee in contact staan. Wanner u toch met een kortere veiligheidsafstand moet werken, moet u alttijd contact opnemen met de desbeteffende energiemaatschappij om ervoor te zorgen dat de spanning uit staat voordat u uw werkzaamheden begint.

Gebruikers van het product moeten erop toezien dat er tijdens het werk geen mensen of dierenDICHER dan 15 meter bij het productkommen.

Geluidsemissiesaarhetomgevingslabel volgens de richtlijen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales"Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegardeerde geluidsvermögensniveau van het product

staat vermeld in Technische gegevens op pagina 88 en op het label.

Werkcyclus zaageenheid, bedrijfstijd/ stationaire tijd.

Let op: Overige op het opzetstuk aangegeven symbolen/plaatjes verwijzenaar specifieke eisen aan certificering voor bepaalde markten.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wonneer de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan

de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle
veiligheidswaarschuwingen, instructies,
illustraties en specifications die worden
meegeleverd met dit elektrisch
gereedschap. Het Niet opvolgen van ieder
van de onderstaande instructies kan leiden

tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor later gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst zowel maar gereedschappen die op het lichtnet (met snoer) werken als gereedschappen die met een accu (snoerloos) werken.

Veiligheidswaarschuwingen voor heggenschaar:

• Houd alle lichaamsdelen uit de buurt van het mes. Verwijder geen snoeiafval en houd geen afval vast dat moet worden afgesneden als de messen bewegen. De messen blijven bewegen nadat de schakelaar isuitgeschakeld. Een moment van onoplettendheidijdens het gebruik van de heggenschaar kan ernstig persoonlijk letsel tot gevolg hebben.
• Draag de heggenschaar bij de handgreep met het mes uitgeschakeld en let erop dat u de schakelaars Niet bedient. Door de heggenschaar goed te dragen, verkleint u het risico op onbedoeld starten en persoonlijk letsel door de messen.
• Als u de heggenschaar vervoert of opbergt, moet u altijd de beschemkap plaatsen. Door op de juiste manier om te gaan met de heggenschaar, verkleint u het risico op personlijk letsel door de messen.
• Als u vastgelopen materiaal verwijdert of onderhoud aan het apparaat UITvoert, dient u ervoor te zorgen dat alle schakelaars zijnuitgeschakeld en dat het accupack is verwijderd of losgekoppeld.Indien de heggenschaar onverwacht worden geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.
• Als u vastgelopen materiaal verwijdert of onderhoud aan het apparaatuitvoert, dient u ervoor te zorgen dat alle schakelaars zich uitgeschakeld en dat de blokkeerknop in de geblokkeerde stand staat. Indien de heggenschaar onverwacht worden geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.
• Houd de heggenschaar alleen vast aan de geisoleerde handgrepen, waar het blad verborgen bedrading kan raken. Als de messen een draad onder stroom raken, hunnen blootliggende draden de metalen onderdelen van de heggenschaar onder stroom zieten en kan de gebruiker een elektrische schok krijgen.
• Houd alle netsnoeren en kabels UIT de buurt van het snijgebied. Netsnoeren en kabels können verborgen raken in heggen en struiken en worden doorgesneden door het mes.
• Gebruik de heggenschaar Niet bij slechte weersomstandigheden, vooral wanner er een risico op bliksem bestaat. Dit vermindert het risico op blikseminslag.

Veiligheidsinstructies voor heggenscharen met groot bereik

• Om het risico op elektrocutie te beperken, mag u de heggenschaar met groot bereik nooit in de buurt van elektriciteitskabels gebruiken. Contact met of gebruik in de buurt van elektriciteitskabels kan ernstig letselveroorzaken of een elektrische schok die de dood tot gevolg heeft.
• Gebruik algijd twee handen bij het bedieren van de heggenschaar met groot bereik. Houd de heggenschaar met groot bereik met beiden handen vast om te voorkomen dat u de contrôle verliest.
• Gebruik algtd hoofdbescherming wanner u de heggenschaar met groot bereik boven uw hoofd bedient. Vallend afval kan leiden tot ernstig lichamelijk letsel.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het opzetstuk gezruikt.
• Deze instructies vormen een aanvulling op de instructies die bij het product zijn geleverd. Raadpleeg de bedieningsinstrumenties van het product voor andere procedures.
• De oorspronkelijke vormgeving van het opzetstuk mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Gebruik nooit een opzetstuk dat gewijzigd lijkt te zijn door anderen, en gebruik algijd originele accessoires. Niet goedgekeurde wijzigingen en/of nicht-originele onderden können tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden.

Bewaar alle waarschuwingen en instructies voor later gebruik

Veiligheidsinstructies voor bediening

• Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk要去 gaan,要去 u een expert raadplegen. Wend u tot uw dealer of uw serviceworkplaats.
• Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.
• Snoeigereedschap. Raak het gereedschap Niet aan zonder eerst de motor af te zetten/de accu te verwijderen.
• Laat nooit kinderen het product gebruiken.

• Let erop datijdens de werkzaamheden niemand binnen een straal van 15 meter kommt.

• Laat nooit een ander het product gebruiken zonder u ervan te verzekeren dat ze de inhoud van de bedieningshandleiding hebben begrepen.

• Werk nooit op een ladder, stoel of andere verhoging die nicht stevig vast staat.

• Let erop dat uijdens het werkken algijd op een veilige en stabiele ondergrond staat.
• Gebruik alkijd beiden handen om het product vast te houden. Houd het product naast uw lichaam.

Zorg ervoor dat u het draagstel vastmaakt aan de ophanghaak. Gebruik alleen een enkel draagstel.
- Gebruik uw rechterhand om de gashendel/ voedingsschakelaar te bedieren.

• Als zich een noodsituatie voordoet, maar u het product los enaar u het op de grond vallen.
  Zorg ervoor dat uw handen en voeten nicht bij de snijuitrusting komen als de motor draait.
• Wanner u de motor hebt uitgeschakeld, moet u uw handen en voeten uit de buurt van de snijuitrusting honden tot deze—helemaal gestopt is.
• Wees alert op stukken tak dieijdens het knippen weggeslingerd können worden.
• Leg het product als op de grond als u het nicht gebruikt.
• Knip nicht te dicht bij de grond. Hierdoor kuren stenen en andere voorwerpen weggeslingerd worden.
• Controller het werkgebied op vreemde voorwerpen, zoals elektriciteitskabels, insecten, dieren etc. of

andere voorwerpen die de snijuitrusting konnen beschadigen, zoals metalen voorwerpen.

• Stop het product onmiddelijk als een vreemd voorwerp worden geraakt of als zich trillingen voordoen. Als u een product hebt dat op benzine werk, koppelt u de bougiekap los van de bougie. Als u een product hebt dat op een accu werk, verwijdert u de accu. Controller of het product Niet beschadigd is. Repareer eventuale beschadigingen.
• Stop het product onmiddelijk als de bladen vastlopen terwijl u aan het werk bent. Als u een product hebt dat op benzine werkt, schakelt u de motor uit en koppelt u de bougiekap los van de bougie. Als u een product hebt dat op een accu werkt, schakelt u de motor uit en verwijdert u de accu. Zorg ervoor dat het product volledig is gestopt voordat u de bladen reinigt.

Veiligheidsinstructies voor opzetstukken heggenschaar

• Houd alle lichaamsdelen uit de buurt van het mes. Verwijder geen snoeiafval en houd geen materiaal vast dat moet worden gesnoeid als de messen bewegen. De messen blijven bewegen nadat de schakelaar isuitgeschakeld. Een moment van onoplettendheidijdens het gebruik van de heggenschaar kan ernstig persoonlijk letsel tot gevolg hebben.
• Draag de heggenschaar bij de handgreep met het mes uitgeschakeld en let erop dat u de schakelaars nicht bedient. Door de heggenschaar goed te dragen, verkleint u het risico op onbedoeld starten en persoonlijk letsel door de messen.
• Als u de heggenschaar vervoert of opbergt,要去 u alttijd de beschermkapplaatsen. Door op de juiste manier om te gaan met de heggenschaar,verkleint u het risico op personlijk letsel door de messen.
• Als u vastgelopen materiaal verwijdert of onderhoud aan het apparaat UITvoert, dient u ervoor te zorgen dat alle schakelaars zijn uitgeschakeld en dat de stroomkabel is losgekoppeld. Indien de heggenschaar onverwacht worden geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.
• Houd de heggenschaar alleen vast bij de geisoleerde grijpoppervlakken, odomat het mes verborgen bedrading of het eigien snoer kan raken. Als de messen een draad onder stroom raken, können blootliggende draden de metalen onderdelen van de heggenschaar onder stroom zetten en kan de gebruiker een elektrische schok krijgen.
• Houd alle netsnoeren en kabelsuit de buurt van het snijgebied. Netsnoeren en kabels+kennen verborgen raken in heggen en struiken en worden doorgesneden door het mes.

• Gebruik de heggenschaar Niet bij slechte weersomstandigheden, vooral wonneer er een risico opblinksem bestaat. Dit vermindert het risico op geraakt worden door deblinksem.

• Om het risico op elektrocutie te beperken, mag u de heggenschaar met groot bereik nooit in de buurt van elektriciteitskabels gebruiken. Contact met of gebruik in de buurt van elektriciteitskabels kan ernstig letselveroorzaken of een elektrische schok die de dood tot gevolg heeft.

• Gebruik algijt twee handen bij het bedieren van de heggenschaar met groot bereik. Houd de heggenschaar met groot bereik met beiden handen vast om te voorkomen dat u de controle verliest. Gebruik algijd hoofdbescherming wonneer u de heggenschaar met groot bereik boven uw hoofd bedient. Vallend afval kan leiden tot ernstlichamelijk letsel.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik.altijd goedgekeurde gehoorbescherming.
• Draag.altijd veiligheidslaarzen met antislipzool.

• Draag.altijd werkkleding en een stevige lange broek.
• Draag nooit wijde kleding of loshangende sieraden.
  Zorg ervoor dat uw haar boven schouderhoogte is.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreiben, welke functie ze hebben en hoe controles en onderhoud要去en worden uitgevoerd om hun goede werkung te waarborgen. Zie de instructies in het hoofdstuk Inleiding op pagina 77om te zien waar deze onderdelen zich bevinden op uw product.

De levensduur van het product kan worden verkort en het risico op oncegvalen kan toenemen wanner het onderhoud van het product Niet op de juiste manier plaatsvindt en wanner service en/of reparaties nicht vakkundig worden uitgevoerd. Indien umeer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer.

WAARSCHUWING: Gebruik een product nooit wanneer de veiligheidsvoorzieningen beschadigd zich. De veiligheidsuitrusting van het product moet geinspecteerd en onderhoden worden zoals beschreiben in dit hoofdstuk. Als uw product een van deze controles Niet doorstaat, moet u contact opnemen met uw serviceworkplaats om uw unit te lately repareren.

OPGELET: Om service en reparations aan de machine uit te voeren,要去 een speciale oppleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van de machine. Als uw machine een van de volgende controles Niet goed doorstaat,要去 ur emee maar uw serviceworkplaats gaan. Als u een van once producten koopt, garanderen wij de beschikbaarheid van professionele reparations en onderhoud. Als uw machine hebts gekocht bij een van onze dealers die geen serviceworkplaats heeft, vraag dan waar de dichtstbijzijnde erkende werkplaats is.

De handgreep controleren (HA200, alleen voor producten op benzine)

De handbescherming voorkomt tevens dat een hand in aanraking komt met de werkende bladen, bijv. wanner de gebruiker de grip op het voorste handvat verliest.

1. Zorg ervoor dat de handbescherming correct is aangebracht.
2. Controller of de handbescherming nicht is beschadigd.

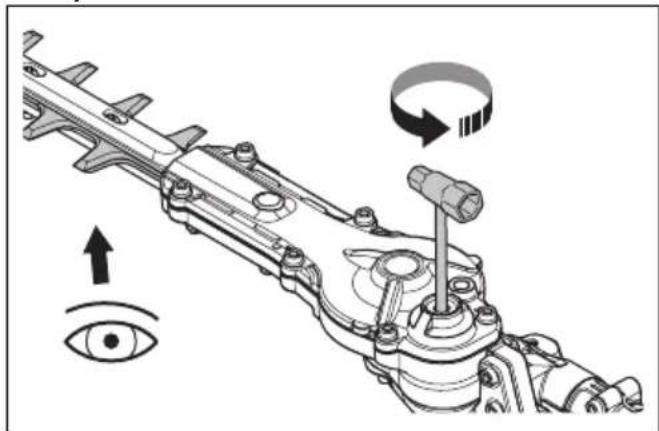

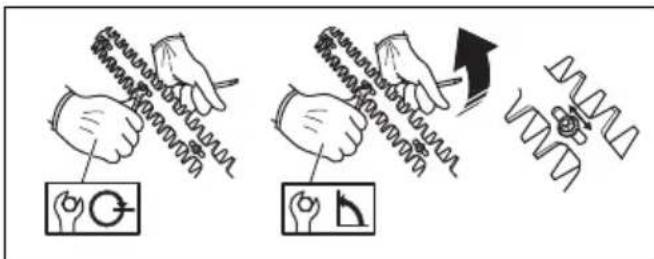

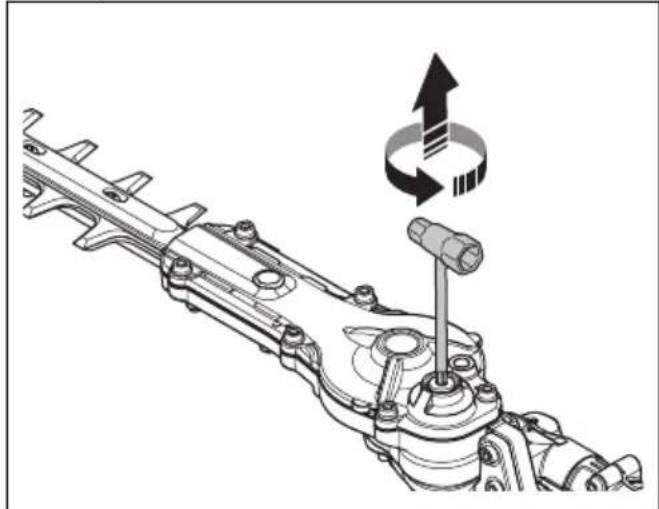

De bladen controleren

Voor een goed knipresultaat is het belangrijk dat de contactdruk:tussen de bladen juist is.

1. Het instellen van de contactdruk gebeurt door de schroeven aan de onderkant van het zaagblad zo ver möglichk met de klok mee te draaien.

2. Draai de schroeven cervolgens wee 1/4 slag gegen de klok in.

3. Zet de schroeven vast met de borgmoer aan de bovenkant van het zaagblad.
4. Controller of de schroeven Niet te hard zich aangedraaid, de ringen onder de schroefkoppen要去en nog zijwaarts kunnen worden verplaatst.
5. Bij juist afgestelde bladen moet er, gemeten bij de schroeven, 0,2-0,4 mm speling:tussen de bladen zichn.
6. De randen van de bladen konnen nicht worden gezijld, waaroor zich ze te hard. Maak botte bladen scherp met behulp van een slijpmachine.
7. Vervang de bladen wanneer ze zijn verbogen of beschadigd.

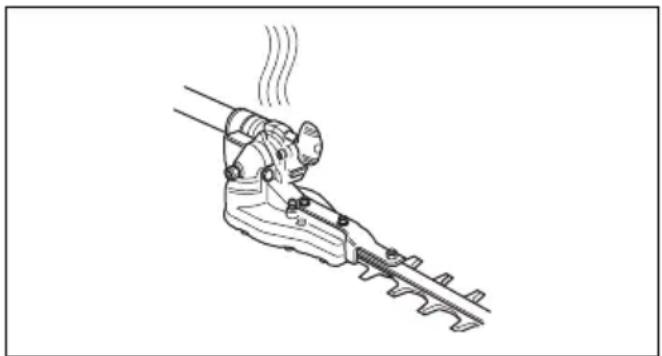

Warm oppervlak

Het tandwiehluis is warm wanner het product is gebruikt. Raak het tandwiehluis Niet aan om te voorkomen dat u zich brandt.

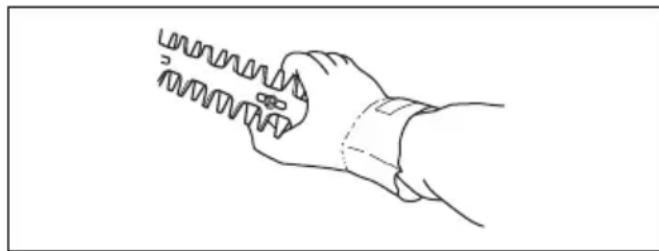

Veiligheidsinstrumentes voor onderhoud

Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Stop alkijd het product voordat u werkzaamheden uitvoert aan de snijuitrusting. Als u een product hebt dat op benzine werk, koppelt u de bougiekap los van de bougie. Als u een product hebt dat op een accu werk, verwijdert u de accu. Controller of de snijuitrusting volledig tot stilstand is gekomen voordat u werkzaamheden uitvoert.
• De transportbescherming moet als op de snijuitrusting geplaatst worden als het product nicht worden gelebrukt.
  Zorg dat de snijuitrusting is gestopt voordat u deze gaat reinigen, repareren of inspecteren. Als u een product hebt dat op benzine werk, koppelt u de bougiekap los van de bougie. Als u een product hebt dat op een accu werk, verwijdert u de accu.
• Gebruik algthid handschoenen voor zwaar gebruik wanneer u de snijuitrusting repareert. Deze is erg scherp en kan gemakkelijk snijwonden veroorzaken.

• Bewaar het product buiten het bereik van kinderen.
• Gebruik bij reparatie alleen originele reserveonderdelen.

Montage

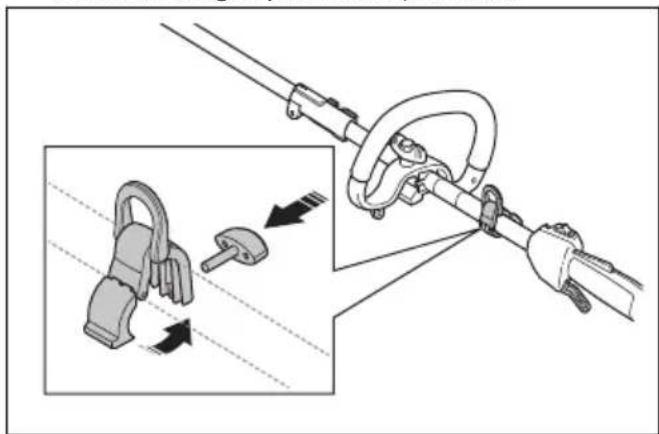

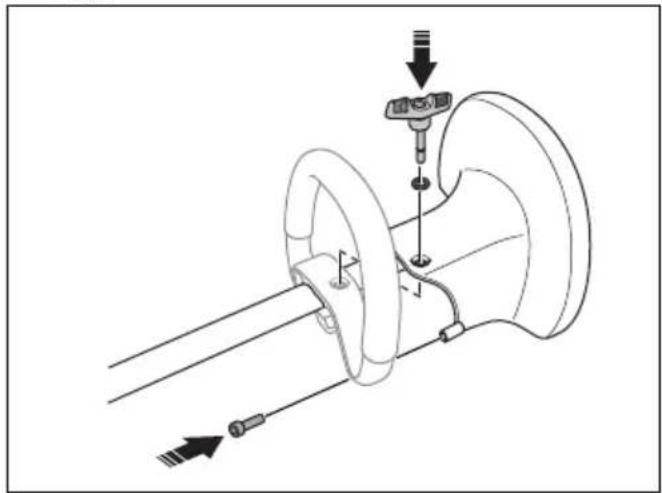

De handbescherming installeren (HA200) (alleen voor producten die op benzine werken)

1. Monteer de handbescherming met de schroef en knop.

1. Breng de ophanghaak van het draagstel aanussen dechterhandgreep en het loophandvat.

1. Bevestig de schroef om de ophanghaak van het draagstel te monteren.

2. Stel de positie van de ophanghaak van het draagstel af totdat het product is gebalanceerd en eenvoudig te gebruiken is.

De ophanghaak van het draagstel monteren (HA860)

1. Verwijder de schroef om de houder van de ophanghaak van het draagstel los te make.

Werking

Voordat u het product gebruikt

• Onderzoek het werkgebied en verwijder loseveoorwerpen.
• Controller het snij-aggregaat. Zie De bladen controlleren op pagina 82.
  Zorg ervoor dat het tandwielhuis goed is gesmeerd.
• Controller of de veiligheidsvoorzieningen op het product correct werken. Gebruik het product alleen als alle veiligheidsvoorzieningen correct zijn geinstalleerd.
• Controller of alle schroeven en moeren goed+zijn vastgedraaid.
• Controller of alle afdekkingen goed zich bevestigd en Niet zich beschadigd voordat u het product start.
  Zorg ervoor dat het snij-aggregaat alsijd stopt wanneer de motor stationair draait.

Voor het starten

1. Onderzoek het werkgebied. Verwijder voorwerpen die wegteslingerd+kunnen worden.

2. Controller de snijuitrusting. Gebruik geen beschadigde bladen.

3. Controller of het product in goede staat is. Controller of alle moeren en schroeven goed zijn vastgedraaid.

4. Zorg ervoor dat het tandwiehuis goed gesmeerd is.

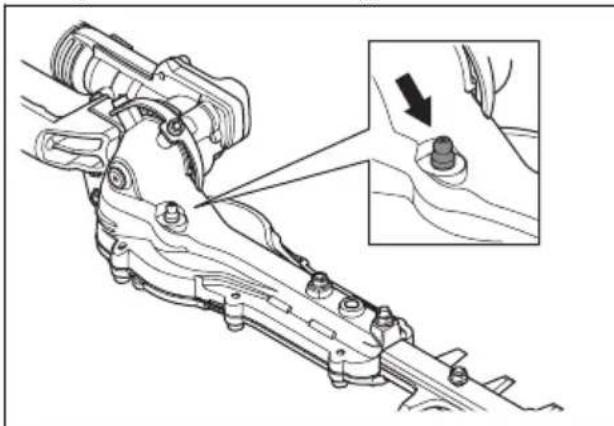

   Zie De hoekoverbrenging en versnellingsbak smeren op pagina 87voor instructies.
5. Controller of de snijuitrusting stopt als de gashendel/voedingssschakelaar wordt losgelaten.
6. Gebruik het product alleen voor het beoogde doel.
7. Controller of de handgreep- en veiligheidsfuncties in orde zichn. Gebruik nooit een product waarvan een onderdeel ontbreekt of dat, buiten de specificatie om, gewijzigd is.

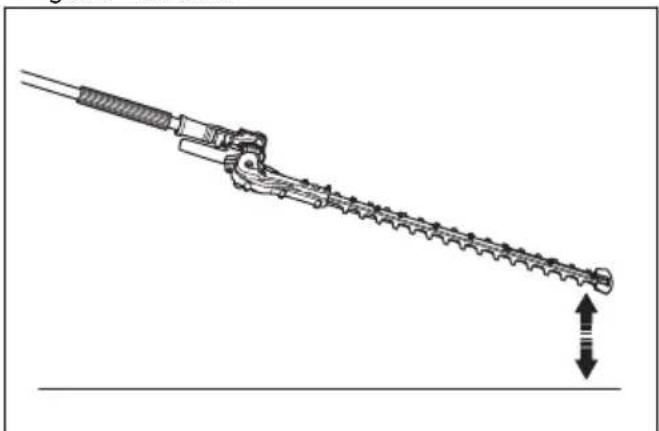

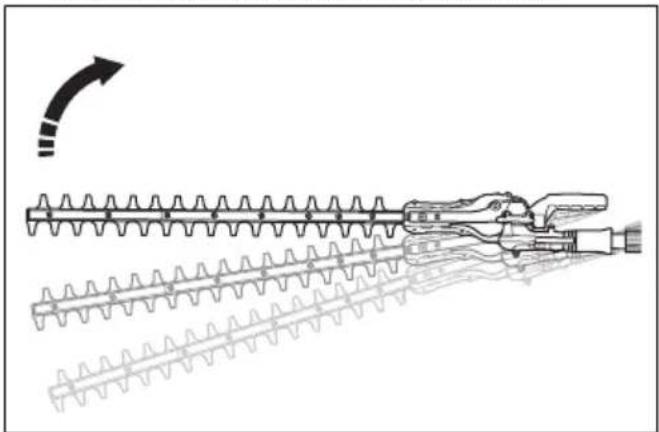

Het product gebruiken

1. Begin bij de grond en beweeg het product omhoog langs de heg wanner u de zijkanten sneoit.

1. Pas de snelheid aan voor het uitlijnen met de werklast.
2. Zorg ervoor dat de motor de heg Niet raakt.
3. Houd het product zich bij uw lichaam voor een stabiele werkpositie.
4. Zorg ervoor dat het uiteinde van de snijuitrusting de grond Niet raakt.

1. Wees voorzichtig en werk langzaam totdat alle takken correct zijn gesneden.

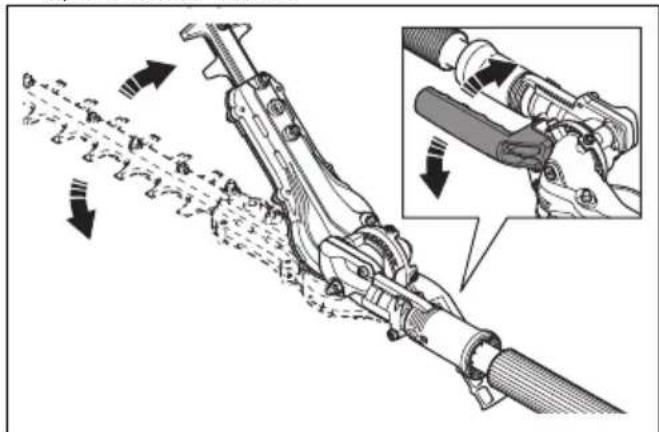

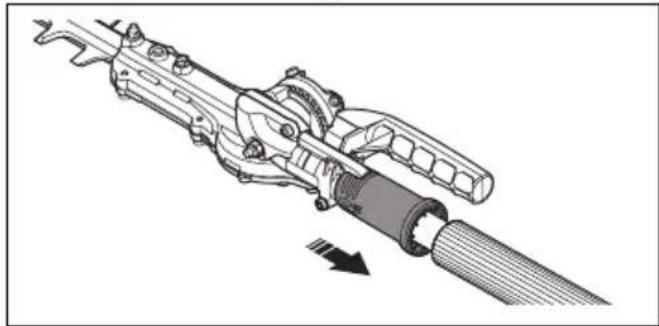

De hoek van het snij-aggregaat aanpassen

Het snij-aggregaat is in 10 verschillende stappen verstelhaar.

WAARSCHUWING: Gebruik het snij-aggregaat nicht wanner u de hoek afstelt.

1. Laat de motor stationair draaien en controllerer of het snij-aggregaat Niet beweegt.

2. Trek de stelhendel omlaag.

1. Kantel het snij-aggregaat in de juiste positie. Volg 1 van de volgende procedures.

a) Gebruik de hendel.

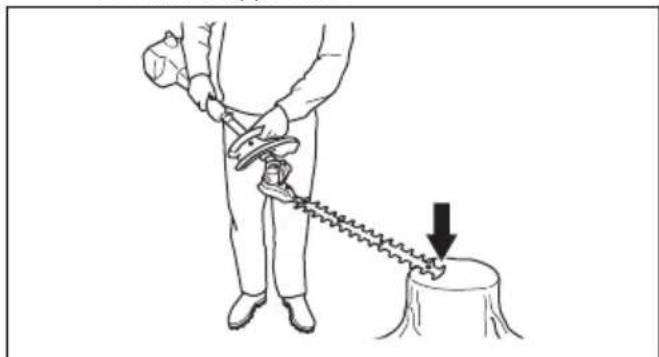

b) Duw het uiteinde van het snij-aggregaat gegen een stabel oppervlak.

1. Laat de stelhendel los om het snij-aggregaat te vergrendelen.
2. Duw het snij-aggregaat gegen de heg om te controleren of het is vergrendeld.

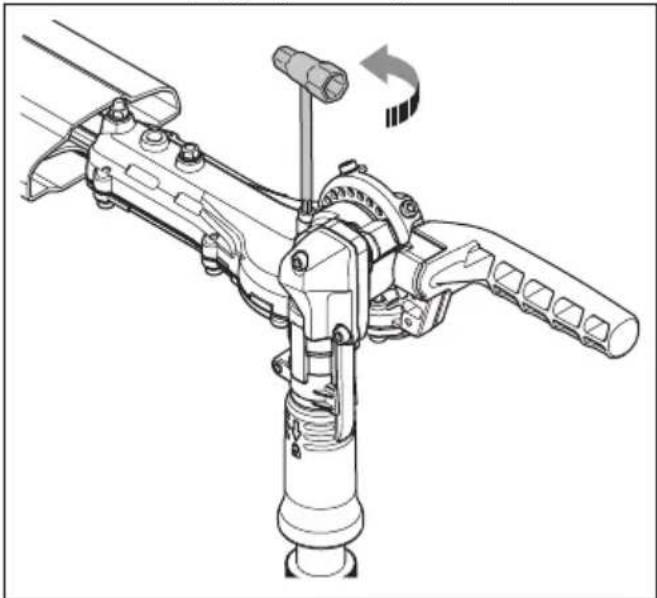

De frictie voor de hoekverstelling aanpassen

WAARSCHUWING: Gebruik het snij-aggregaat Niet wanner u de frictie afstelt.

1. Druk de stopschakelaar in om het product te stoppen.
2. Monteer de transportbescherming op het snijagregaat

3. Trek de stelhendel omlaag.

4. Kantel het snij-aggregaat in de geschikte positie.

1. Stel de schroef af om de frictie in te stellen.
2. Zet het snij-aggregaat in verschillende standen om de frictie te proberen.

Het product demonteren voor transport

WAARSCHUWING: Start het product Niet wonneer de hendel in de transportstand staat.

1. Druk de stopschakelaar in om het product te stoppen.
2. Monteer de transportebeveiliging op de snijuitrusting.

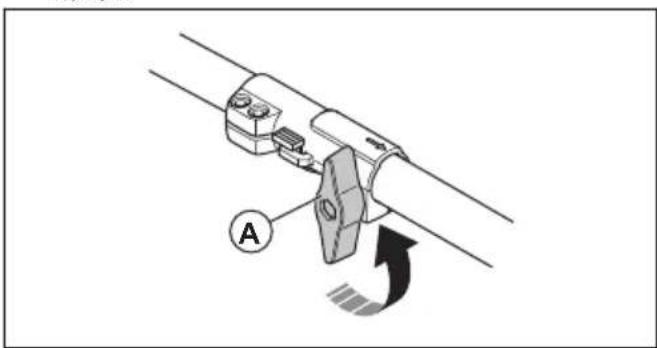

3. Draai aan de knop (A) om de koppeling los temaken.

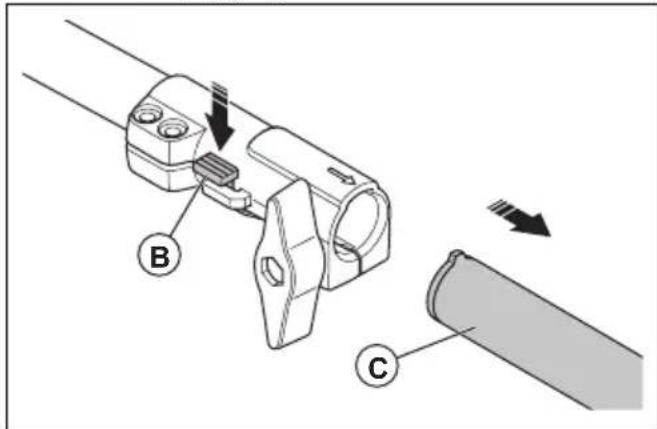

1. Houd de knop (B) ingedrukt.

1. Trek de snijuitrusting (C) in een rechte lijn uit de koppeling.
2. Zorg dat de snijuitrusting en het product Niet konnen bewegen tijdens transport.

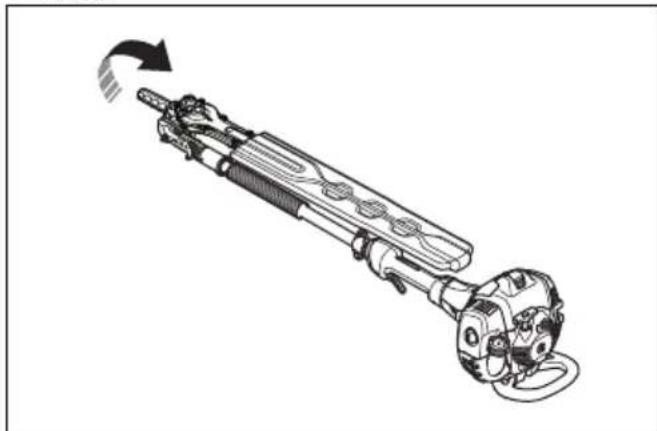

Product in de transportstand zetten

WAARSCHUWING: Start het product Niet wonneer de hendel in de transportstand staat.

1. Druke stopschakelaar in om het product te stoppen.
2. Monteer de transportbescherming op het snij-aggregaat.
3. Trek de stelhendel omlaag.
4. Vouw het snij-aggregaat, zodat het parallel is aan de steel.

Onderhoud

Inleiding

Hieronder worden algemene onderhoudsvoorschriften opgesomd. Neem contact op met uw dealer indien umeer informatie behoeft.

Onderhoud uitvoeren aan de bevestiging

Dagelijks onderhoud uitvoeren

1. Controller of de bladen (A) nicht bewegen wanner de gashendel/voedingschakelaar wordt losgelaten of wanner de choke in de startstand staat.
2. ControllerDat de handbescherming (B) van toepassing op HA200 producten die werken op benzine) Niet is beschadigd.Vervang de bescherming indien nodig.

Algemeen onderhouduitvoeren

De hoekoverbrenging en versnellingsbak smeren

WAARSCHUWING: Laat het product afkoelen voordat u de hoekoverbrenging en de tandwielkast aanraakt om brandwonden te voorkomen.

Let op: Nieuwe producten worden na ongeveer 20 bedrijfsuren voor het eerst met vet gezuld.

• Gebruik speciaalvet. Neem voor meer informatie contact op met uw servicedealer.
  Breng vet aan via de smeernippel.

OPGELET: Vul de tandwielkast nicht helemaal.

De messen reinigen en smeren

1. Verwijder ongewenste materialen van de bladen voor en nadat u het product gebruikt.
2. Smeer de bladen voorafgaand aan langdurige opslag.

Let op: Neem voor meer informatie over aanbevolen reinigings- en smeermiddelen contact op met uw servicedaler.

De messen inspecteren

1. Verwijder de schroevenuit de tandwielkast.

1. Plaats de combinatiesleutel in de tandwielkast en draai rechtsom en linksom. Controleer of de messen vrij draaien.

1. Controller de randen van de messen op beschadigingen en verrorming.
2. Gebruik een vrij om bramen op de messen te verwijderen.
3. Monteir in omgeekerde volgorde van verwijderen.

Technische gegevens

Technische gegevens voor producten die op benzine werken

	HA200 HA860
Gewicht
Gewicht, kg 2,4 2,7
Messen
Type Dubbelzijdig Dubbelzijdig
Maaihoogte, mm 600 600
Snijnselheid, sneden/min 4400 4400
Geluidsemissies
Geluidsvermogenniveau, gemeten dB(A) 109 110
Geluidsvermogenniveau, gegardeerd LWA dB (A) 110 110
Geluidsniveaus 21
Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN 15503 dB(A)
Uitgerust met goedgekeurde accessoire (origineel) 97 96
Trillingsniveau 22
Equivalente trillingsniveaua (ahv,eq) in de handgrepen, gemeten volgens ENISO 22867, m/s2
Uitgerust met goedgekeurde accessoire (origineel), links/rechts 9,4/5,3 7,5/5,5

Technische gegevens voor producten die op een accu werken

	325iLK+HA860	525iLK+HA860
Gewicht
Gewicht, kg 3,7+2,7 3,7+2,7
Bladen
Type	Dumbelzijdig Dubbelzijdig
Snijhoogte, mm	600 600
Snijnselheid, sneden/min	4000 4000
Geluidsemissies
		325iLK+HA860 525iLK+HA860
Geluidsvermögensniveau, gemeten dB(A) 95 95
Geluidsvermögensniveau, gegardeerd LWA dB (A) 97 97
Geluidsniveauaus 23
Geluidsdrukniveau bij hetoor van de gebruiker, gemeten volgens EN 62841-4-2, dB(A)
Uitgerust met goedgekeurde accessoire (origineel) 84 84
Trillingsniveau 24
Trillingsniveaua (ahv,eq) in de handgrepen, gemeten volgens EN 62841-4-2, m/s2
Uitgerust met goedgekeurde accessoire (origineel), links/rechts 3,2/2,6		3,2/2,6

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder once alleenverantwoordelijkheid dat het product:

Beschrijving Hulpstukken heggenschaar
Merk Husqvarna
Type/model HA200, HA860
Identificatie Serienummers vanaf 2022 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlijn/Verordening	Beschrijving
2006/42/EG "betreffende machines"
2014/30/EU "betreffende elektron magnetische compatibiliteit"
2000/14/EG "betreffende de geluidsemissies in het milieu"
2011/65/EU	"inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektrische apparatuur"

en dat de volgende normen en/of technische
specificaties+zijn toegepast:EN ISO 12100:2010,EN ISO 14982:2009,EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala heeft namens Husqvarna AB een Niet-verplicht typeonderzoek uitgevoerd.

Voor informatatie over geluidsemissies, die Technische gegevens voor producten die op benzine werken op pagina 88.

Huskvarna, 2022-03-14

Stefan Holmberg, Directeur R&D, Technologiemanagement, Husqvarna AB

Verantwoordelijk voor technische documentatie

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder unsere alleenverantwoordelijkheid dat het product:

Beschrijving Hulpstukken accuheggenschaar
Merk Husqvarna
Type/model HA860
Identificatie Serienummers vanaf 2022 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlijn/Verordening	Beschrijving
2006/42/EG "beteffende machines"
2014/30/EU "beteffende elektromagnetische compatibiliteit"
2000/14/EG "beteffende de geluidsemissies in het milieu"
2011/65/EU	"inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektrische apparatuur"

en dat de volgende normen en/of technische specifications zichtoegepast:EN ISO 12100:2010,EN IEC 63000:2018, EN 62841-4-2:2019

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala heeft namens Husqvarna AB een Niet-verplicht typeonderzoek uitgevoerd.

Voor informatatie over geluidsemissies, zie Technische gegevens voor producten die op een accu werken op pagina 88.

Huskvarna, 2022-03-14

Stefan Holmberg, Directeur R&D, Technologiemanagement, Husqvarna AB

Verantwoordelijk voor technische documentatione

INDICE

Introducao. 92

Seguranta. 94

Montagem. 99

Funciamento. 99

Manutenção. 101

Originele instructies
