HD 717 MXA Plus - Visokotlačni čistilec Kärcher - Brezplačna navodila za uporabo

Znamka	Kärcher
Model	HD 717 MXA Plus
Kategorija	Visokotlačni čistilnik
Vrsta izdelka	Visokotlačni čistilnik za hladno vodo
Električno napajanje	230 V / 50 Hz / 4,2 kW / 16 A
Stopnja zaščite	IPX5
Delovni tlak	17 MPa (170 bar)
Maks. nadpritisk	25,5 MPa (255 bar)
Pretok vode	11,6 l/min
Maks. temperatura dovoda	60 °C
Delovna teža	39 kg
Dimenzije (D × Š × V)	455 × 400 × 890 (970) mm
Vrsta motornega olja	SAE 90 (0,20 l)
Sistem priključevanja	EASY!Lock
Navijalec cevi	Avtomatski
Rotacijska šoba vključena	Da (pri HD...Plus)
Regulacija tlaka/pretoka	Da
Raven zvočnega tlaka	78 dB(A)
Vibracije roka-rama	2,9 m/s² (negotovost 0,8 m/s²)

Pogosto zastavljena vprašanja - HD 717 MXA Plus Kärcher

Kako izprazniti napravo pred prvo uporabo?

Odvijte šobo s palice, pustite, da naprava teče, dokler ni več zračnih mehurčkov, nato izklopite in privijte šobo. Po potrebi večkrat ponovite.

Kako uporabljati detergent s čistilnikom?

Uporabite penasto palico (izbirno). Napolnite posodo za detergent, izberite obturator (1=šibko, 2=srednje, 3=močno), namestite penasto šobo na pištolo in poškropite po suhi površini. Nato sperite z visokotlačnim curkom.

Kaj storiti, če se naprava ne zažene?

Preverite napajalni kabel, omrežno napetost in da je stikalo na 'I'. Če se je naprava pregrela, pustite, da se hladi vsaj 15 minut. V primeru električne napake se obrnite na servis.

Kako zamenjati visokotlačno cev na navijalcu?

Popolnoma odvijte cev, zaklenite navijalec z inbus ključem SW10, odvijte 2 vijaka, odstranite blokado, potegnite varnostno kljuko, odstranite staro cev, napeljite novo skozi vodilne valje in jezičke, nato sestavite v obratnem vrstnem redu.

Kako zaščititi napravo pred zmrzaljo?

Shranite napravo v prostoru brez zmrzali. Če to ni mogoče, izpraznite vodo in črpajte antigel na osnovi glikola (avtomobilski tip) v črpalko največ 1 minuto.

Kakšen je najvišji delovni tlak?

Nazivni delovni tlak je 17 MPa (170 bar), z najvišjim nadpritiskom 25,5 MPa (255 bar).

Kako očistiti filter za dovod vode?

Odvijte spojno matico, izvlecite priključek cevi s filtrom, očistite in sperite zunanjost filtra, nato ponovno sestavite. To operacijo izvajajte vsak teden.

Katero motorno olje uporabiti in kako pogosto ga menjati?

Uporabite olje SAE 90 za model HD 717 MXA Plus (količina 0,20 l). Menjajte olje vsakih 500 delovnih ur ali vsaj enkrat letno.

Kako pospraviti napravo po uporabi?

Zaprite dovod vode, odprite pištolo za 5-10 sekund, izklopite, odklopite, izpraznite vodo, pospravite palico v etui, navijte kabel in cev ter zložite krmilni ročaj.

Kateri so varnostni simboli na napravi?

Simboli označujejo: ne priključujte na vodovod za pitno vodo, ne usmerjajte curka na ljudi/živali/električno opremo in zaščitite pred zmrzaljo.

NAVODILA ZA UPORABO HD 717 MXA Plus Kärcher

Nebezpeci urazu, nebezpeci poskozeni.

Cisteni sitka vevodni pripojce

Prekinitev obratovanja. 104

Zaključek obratovanja 104

Shranjevanje naprave 104

Zašcita pred zmrzaljo 104

Transport 105

Shranjevanje 105

Nega in vzdrrzevanje 105

Pomoc pri motnjah 106

Pribor in nadomestni deli. 106

Garancija 106

Tehnični podatki 106

Izjava EU o skladnosti 107

Splošna navodila

Pred prvo uporabo naprave preberite ta originalna navodila za uporabo in priložena varmostna navodila ter jih upostevestajte.

Obe knjižici shranite za poznejso uporabo ali za naslednjega uporabnika.

Namenska uporaba

Visokotlačni Čistilnik uporabljajte samo za naslednja dela:

ciscenje strojev, vozil, konstrukcj, orodij in podobnih predmetov z visokotlačnim curkom.

Za tr dovratno umazanijo priporočamo rotorsko šobo kot poseben pripomoček.

Pri izdelkih HD...Plus je rotorska šobaŽe prilozena.

POZOR

Onesnažena voda povzroči prezgodnjo obrabo ali obloge v napravi.

V napravo dovajaje samo cistio ali recikirano vodo, ki ne presega naslednjih mejnih vrednosti:

pH-vrednost:6,5-9,5
- elektrichna prevodnost: prevodnost sveze vode + 1200 μS/cm, maksimalna prevodnost 2000 μS/cm
- usedljive snovi (prostornina sonde 1 l, Čas usedanja 30 minut): < 0,5 mg/l
- filtrirane snovi: < 50 mg/l , brez abrazivnih snovi
- Ogljikovodiki: < 20 mg/l
- Klorid: < 300 mg/l
- Sulfat: < 240 mg/l
- Kalcij: < 200 mg/l

• Skupna trdota: < 28^ dH, < 50^ TH, < 500ppm( mgCaCO 3/l)
• Zelez: < 0.5mg/l
• Mangan: < 0.05mg/l
  Baker: < 2mg / l
  Aktivni klor: < 0.3mg / l
• brez neprijetnih vonjav

Varovanje okolja

Materiali embalaže se lahko reciklirajo. Embalazo odstranite na okolju varen način.

Elektriche in elektronske naprave vsebujejo dragocene materiale z moznostjo recikiranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napačni uporabi ali napacnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavn di lei so kljub temu potrebni za pravalno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med gospodinjske oppadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

Visokotlačega curka ne usmerjaje proti osebam,Živalim,aktivni elektrčni opremi ali napravi sami.Zašcitite napravo pred zmrzaljo.

Varnostne naprave

Varnostne naprave sluzijo za zašcitopurabnika in jih ni dovoljeno izkljuciti ali omejiti njihove funkcjje.

Prelivni ventil, tlačno stikalo in varnostni ventil so tovarnísko nastavljeni in plombirani. Nastavitve sme izvajati le servisna služba.

Prelivni ventil stlačnim stikalom

Pri zmanjsanju količine vode z regulatorjem tlaka in količin se odpre prelivni ventil in del vode steče nazaj v sesalno stran Čpalke.

Ko spustite sprožilno ročico na visokotlačni pistoli, tlacno stikalo izklopi visokotlačno Črpalko in visokotlačni curek se ustavi.

Ko pritisnete sprožilno ročico, se Črpalka ponovno vključi.

Varnostni ventil

Varnostni ventil se v primeru prekoračitve dopustnega obratovalnega tlaka odpre in voda steče nazaj do sesalne strani Čpalke.

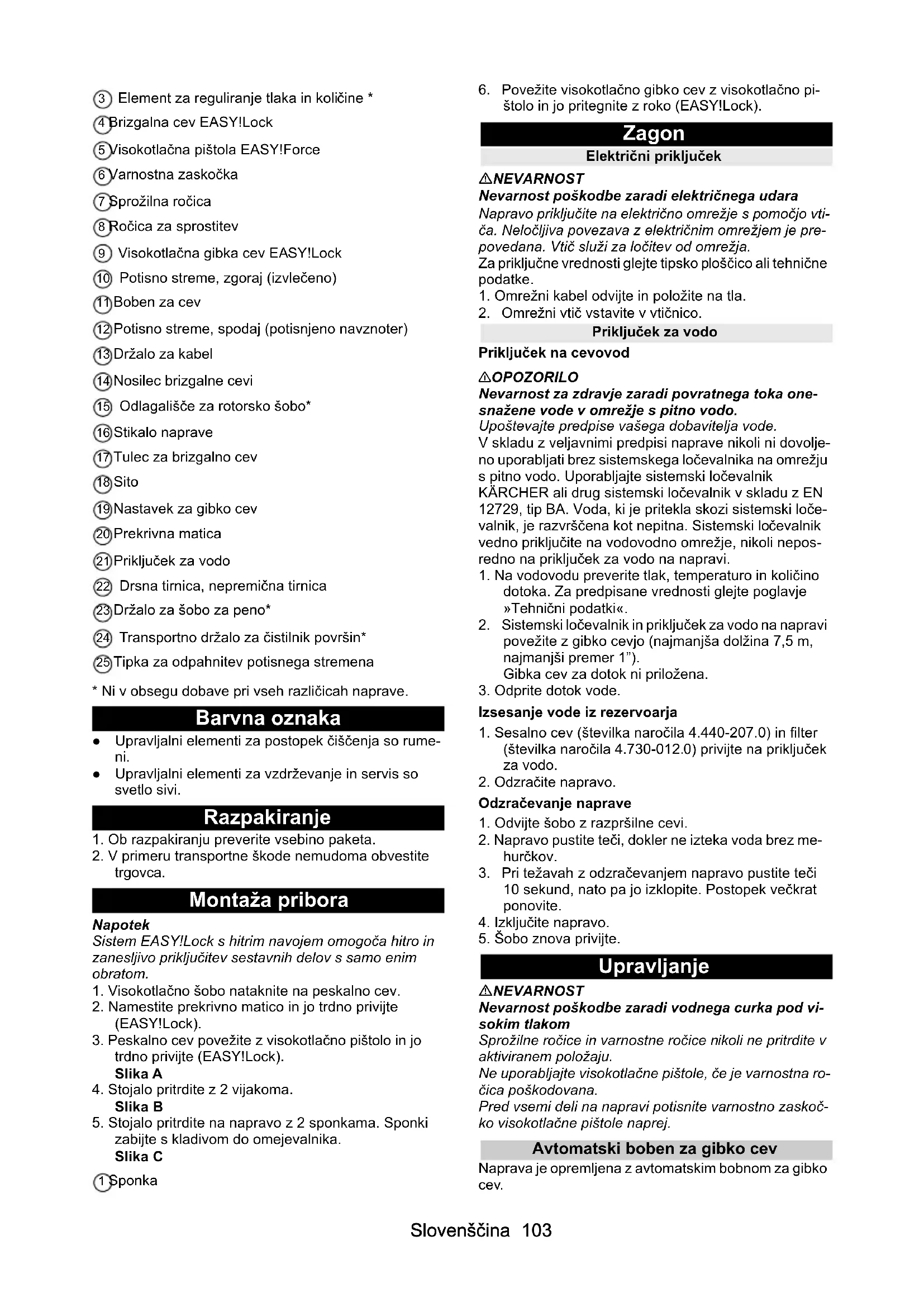

Upravljalni elementi

Gleje stran s sikami

Zaščitni del

Soba

③ Element za reguliranje tlaka in količine *
4Brizgalna cev EASY!Lock
⑤ Visokotlačna pistola EASY!Force
6Varnostna zaskocka
7 Sprozilna ročica
8 Roica za sprostitev
9 Visokotlačna gibka cev EASY!Lock
Potisno streme, zgoraj (izvlečeno)
① Boben zacev
Potisno streme, spodaj (potisnjeno navznoter)
13Drzalo za kabel
(14)Nosilec brizgalne cevi
15 Odagališće za rotorsko šobo
16Stikalo naprave
Tulec za brizgalno cev
18Sito
19Nastavek za gibko cev
20 Prekrivna matica
21 Priključek za vodo
22 Drsna tirnica, nepremična tirnica
(23)Drzalo za šobo za peno
24 Transporto drzalo za cistilnik povrsin*
Tipka za odpahnitev potisnega stremena

• Ni v obsegu dobave pri vseh različicah naprave.

Barvna oznaka

• Upravljalni elementi za postopek ciscenja so rume-ni.
• Upravljalni elementi za vzdhrževanje in servis so svetlo sivi.

Razpakiranje

1. Ob razpakiranju preverite vsebino paketa.
2. V primeru transportne skode nemudoma obvestite trgovca.

Montaža pribora

Napoteck

Sistem EASY!Lock s hitrim navojem omogoca hitro in zanesljivo prikljucitev sestavnih delov s samo enim obratom.

1. Visokotlačno šobo nataknite na peskaln o cev.
2. Namestite prekrivno matico in jo trdno privijte (EASY!Lock).
3. Peskalno cev povežite z visokotlačno pistolo in jo trdno privijte (EASY!Lock).

Slika A

1. Stojalo pritrdite z 2 vijakoma. Slika B
2. Stojalo pritrdite na napravo z 2 sponkama. Sponki zabijte s kladivom do omejevalnika. Slika C

① Sponka

1. Povežite visokotlačno gibko cev z visokotlačno pištolo in jo pritegnite z roko (EASY!Lock).

Zagon

Za prikljucne vrednosti gleje tipsko plošcico ali tehnicne podatke.

1. Omrežni kabel odvjte in položite na tla.
2. Omrežni vtic vstavite v vticnico.

Prikluček za vodo

Prikljucek na cevovod

△OPOZORILO

Nevarnost za zdravje zaradi povratnega toka onesnažene vode v omrezej s pitno vodo.

Upostevajte predispise vasega dobavitelja vode.

V skladu z veljavnimi predpisi naprave nikoli ni dovoljeno uporabljati brez systemskega locevalnika na omrežuju s pitno vodo. Uporabljaje systemi locevalnik

KARCHER ali drug systemski locevalnik v skladu z EN 12729, tip BA. Voda, ki je pritekla skozi systemski locevalnik, je razvrscena kot nepitna. Sistemski locevalnik vedno priključite na vodovodno omrežje, nikoli neposredno na priključek za vodo na napravi.

1. Na vodovodu preverite tlak, temperaturo in količino dotoka. Za predpisane vrednosti gleje poglavje »Tehnični podatiš.
2. Sistemiški ločevalnik in priključek za vodo na napravipovežite z gibko cevjo (najmanjsa dolžina 7,5 m, najmanjiši premer 1").

Gibka cev zaidotok ni prilozena.

1. Odprit dotok vode.

Izsesanje vode iz rezervoorja

1. Sesalno cev (stevilka narocila 4.440-207.0) in filter (stevilka narocila 4.730-012.0) privijte na priključek za vodo.
2. Odzračite napravo.

Odzračevanje napravc

1. Odvijte šobozrazprsilne cevi.
2. Napravo pustite teci, dokler ne izteka voda brez mehurckov.
3. Pri težavah z odzracevanjem napravo pustite teci 10 sekund, nato pa jo izklopite. Postopek večkrat ponovite.
4. Izklučite napravo.
5. Sobo znova privijte.

Upravljanje

NEVARNOST

Nevarnost poskodbe zaradi vodnega curka pod visokim tlakom

Sprozilne roice in varnostne roice nikoli ne pritrdite v aktiviranem polozaju.
Ne uporabljaje visokotlacne pistole, ce je varnostna ro-cica poskodovana.
Pred vsemi deli na napravi potisnite varnostno zaskocko visokotlačne pistole naprej.

Avtomatski boben za gibko cev

Naprava je opremljena z avtomatskim bobnom za gibko cev.

Odvijanje gibke cevi

1. Izvlecite gibko cev.
2. Pri razbrenitvi se bojen zaskovi.

Odpiranje/zapiranje visokotlačne pistole

1. Odpiranje visokotlačne pistole: Pritisnite varnostno in sprožilno ročico.
2. Zapiranje visokotlačne pistole: Spustite varnostno in sprožilno ročico.

Obratovanje z visokim tlakom

Napravo Iahko uporabljate v pokoncnem ali lezecem položaju.

Napoteck

Naprava je opremljena s tlačnim stikalom. Motor se zažene samo, ko je visokotlačna pistola odprta.

1. Visokotlačno gibko cev povsem odvjte z bobna za cev.
2. Stikalo naprave premaknite v položaj «
3. Varnostno zaskočno visokotlačne pistole potisnite nazaj in sprostite visokotlačno pistolo.
4. Odprit visokotlačno pistolo.
5. Pri napravi z elementom za reguliranje tlaka in količine: Z obračanjem elementa za reguliranje tlaka in količine nastavite delovni tlak.

Obratovanje s cistilom

Napoteck

Čeželite pri cisčenju uporabljati cistilo, potrebujete razpršilnik za peno (opcija).

△OPOZORILO

Nevarnost za zdravje zaradi napacne uporabe cistil Upostevajte varnostna navodila na cistilu.

POZOR

Neustrezna Čistila lahko poskodujejo napravo in predmet, ki ga Čistite.

Uporabljaje samo cistila, ki jih je odobrilo podjetje KARCHER.

Upostevajte prilozena priporocila za doziranje cistila in navodila.

Cistila dozirajte gospodarno zaradi varovanja okolja.

Cistila podjetja KARCHER zagotavljajo nemoteno delo.

Posvetujte se z nami ali zahevajte naš katalog oziroma gradivo z informacijami o Čistilih.

Sika D

① Soba za peno
②Posoda
③Kompletzaslonk

Dodatek Čistila: 3 = velik , 2 = srednji , 1 = majhen

4 Sesalna gibka cev
⑤ Visokotlačna pistola EASY!Force

1. Odvijte posodo.
2. Zelenozaslonsko vstavite v sesalno gibko cev.
3. Posodo napolnite s cistilom.
4. Posodo privije na šobo za peno.
5. Z visokotlačne pistole odstranite brizgalno cev.
6. Sobo za peno namestite na visokotlačno pistolo in jo trdno privijte.
7. Vkljucite visokotlačni Čistilnik.

Priporočena metodá Čišćenja

1. Cistilo varcno poprsite po suhi povrsini in pustite, da učinkuje (naj se ne posuši).
2. Odstranjeno umazanijo sperite z visokotlačnim curkom.

Spiranje razpršilnika pene

Razprišilnik pene je treba po vsaki uporabi sprezi, da preprečite kopičenje ostankov Čistila v njem.

1. Odvijte rezervoor.
2. Ostanek cistila zljte nazaj v originalno embalazo.
3. Rezervoor napolnite s cisto vodo.
4. Rezervoor privijte na šobo za peno.
5. Sobo s peno uporabljaje prbl. 1 minuto, da sperete ostanke cistila.
6. Izpraznite rezervoor.

Prekinitev obratovanja

1. Zaprite visokotlačno pistolo, da se naprava izključi.
2. Zavarujte visokotlačno pistolo, takdo va ravnostno zaskočko potisnete naprej.

Napoteck

Ob izklopu naprave se tlak vode spusti za pribl. 70% . S tem se zmanjsa tudi prozilna sila visokotlačne pistole in podaljsaŽivljenska doba naprave.

Nadaljevanje obratovanja

1. Spustite visokotlačno pistolo, takao da varnostno zaškočko potisnete nazaj.
2. Odprit visokotlačno pistolo, da se naprava ponovno vkljuci.

Zaključek obratovanja

1. Zaprite dotok vode.
2. Odprit visokotlačno pistolo.
3. Stikalo naprave zavrtite na « in napravo pustite teči 5 do 10 sekund.
4. Zaprite visokotlačno pistolo.
5. Stikalo naprave zavrtite na «0/OFF«.
6. Omrežni vtic izvlecite iz vticnice samo s suhimi rokami.
7. Odstraniteidotok vode.
8. Odprit visokotlačno pistolo, da sprostite tlak iz naprave.
9. Zavarujte visokotlačno pistolo, takao da varnostno zaskočko potisnete naprej.

1. Brizgalno cev z visokotlačno pistolo vstavite v tulec in vpnite v držalo za brizgalno cev.
2. Elektricni kabel navijte okrog držala za kabel.
3. Visokotlačno gibko cev navijte na boben za gibko cev.
4. Pritisnite tipko za odpahnitev potisnega stremena in potisno streme potisnite navznoter.

Zašcita pred zmrzaljo

POZOR

Zmrzal poskoduje napravo, v kolikor iz nje ne izpraznite vse vode.

Napravo shranjujte na mesti, zašcitem pred zmrzaljo.

Ce shranjevanje na mestu brez zmrzali ni mogoce:

1. Spustite vodo.
2. Skozi napravo precrpajte komercialno razpoložljivo sredstvo proti zmrzovanju.
3. Napravo pustite teci majmanj 1 minuto, dokler niso Črpalka in vodi prazni.

Napoteck

Uporabljajte komercialno razpoložljivo sredstvo proti zmrzovanju za vozila, na osnovi glikola. Upostevajte navodila za rokovanje proizvajalca sredstva proti zmrzovanju.

Transport

PREVIDNOST

Nevarnost telesnih poskodb in poskodbe naprave

Pri transportu upostevajte tezo naprave.

POZOR

Nevarnost poskodbe naprave

Sprozilno rocico visokotlačne pistole zašcitite pred poskodbami.

1. Pri transportu v vozilih napravo zavarujte pred zdrsom in prevračanjem v skladu z veljavnimi smernicami.
2. Za transport na daljse razdalje napravo volecite za seboj za potisni rocaj.
3. Za vzpon po stopnicah napravo dvigajte stopnico po stopnico. Drsni sanici šcitiha ohišje pred poskodbami.

Transportni nosilec za povrsinski cistilnik

1. Priključni nastavek povrsinskega Čistilnika nataknite na transportni nosilec na visokotlačnem Čistilniku.
2. Pokrivno matico privijte za približno 1 obrat.

Shranjevanje

PREVIDNOST

Nevarnost telesnih poskodb in poskodbe naprave. Pri shranjevanju upostevaljte tezo naprave.

1. Napravo shranjujte le v zaprtih prostorih.

Nega in vzdrlzevanje

NEVARNOST

Nevarnost poskodb zaradi nenamernega zagonapnaprve in elektricnega udara.

Pred vsakim delom na napravi izkljucite napravo in izvlecite omreznvi tici.

Varnostni pregledi / pogodba o vzdhrževanju

Z vašim prodajalcem se lahko dogovorite za redne var-nostne preglede ali sklenete pogodbo o vzdřevanju. Pustite si svetovati.

Pred vsakim obratovanjem

1. Priključni kabel preverite za poskodbe, poskodovani kabelNJtakoj zamenja pooblascena servisna sluzba ali kvalificiran elektricar.
2. Visokotlačno cev preverite za poskodbe, poskodovano visokotlačno cev takoj zamenjaje.
3. Preverite, ali naprava tesni. 3 kapljice vode na minuto so dopustne. Pri vecjem netesnjenu se obrnite na servisno sluzbo.

Tedensko

1. Očistite sito v priključku za vodo.

Ciscenje sita v priključku za vodo

1. OdvijtePokrivno matico.
2. Izvlecite cevni nastavek s sitom.
3. Sito od zunaj očistite in sperite.

Navodilo: Sesterokotno vtičnico cevnega nastavka poravnajte s prikljuckom v napravi.

1. Vstavite cevni nastavek s sitom.
2. PrivijtePokrivno matico.

Vsakih 500 obratovalnih ur, Najmanj letno

1. Vzdrževanje naprave njizvede servisna sluzba.
2. Zamenjaje olje.

Menjavaloja

Napoteck

Podatke o količini in vrsti olja rajdete v razdelku » Tehnični podatki«.

1. Odvijte 4 vijake.
2. SnemitePokrov naprave. Slika E
3. Gibko cev za izpuščanje olja obrnite navzdol in jo držite nad prestrezno posodo za olje.
4. Iz gibke cevi za izpuščanje olja izvlecite Čep.
5. SnemitePokrov.
6. Iz posode za olje odstranite peno.
7. Pocakajte, da iztece celotna kolicina olja. Slika F
8. V gibko cev za izpušanje olja vstavite Čep.
9. Gibko cev za izpušanje olja obrnite navzgor in jo ustrezno namestite.
10. Dolijte izpušćeno kolićino olja.
11. V posodo za olje vstavite peno.
12. Z močnim pritiskom namestitePokrov. Slika G

Menjava visokotlačne gibke cevi

OPOZORILO

Nevarnost telesnih poskodb

Boben za cev se lahko nepričakovano hitro vrti, Če se zaklep sprosti.

Previdno sledite spodnjim korakom in zavarujte boben za cev, kot je opisano.

1. Z izvijačem dvignitePokrov bobna za cev. Slika H

① Pokrov

1. Visokotlačno gibko cev povsem odvjte z bobna za cev.
2. Skozi sesterokotno odprtino v ohišju vstavite imbusni ključ SW 10. Ključ vstavite takg globoko, da bo boben za cev blokiran.

Slika I

① dpiranje, šesterokotna

1. Odvijte 2 vijake.

Slika J

①Yijak
② Yisokotlačna gibka cev
③Ustavljalinik cevi

1. Ustavlajnik cevi odstranite z visokotlačne gibke cevi.

2. Izvolecite varnostno kljuko. Slika K

1Varnostna kljuka
2Cevni prikljucek
3 Visokotlačna gibka cev.

1. Visokotlačno gibko cev izvlecite iz priključka gibke cevi.
2. Novo visokotlačno gibko cev napeljite skozi oba valja vodila gibke cevi in jo vstavite v priključek gibke cevi. Upostevajte smer vrtenja bobna za cev.

Slika L

1valj vodila gibke cevi

1. V priključek gibke cevi vstavite varnostno kljuko.
2. Preverite, ali so vse podložke za varmostno kljuko.
3. Ustavljalinik cevi namestite na drugem koncu visokotlačne gibke cevi. Oddaljenost od konca gibke cevi je približno 1 m (od visokotlačne pistole).
4. Drzite boben za cev in odstranite imbusni ključ.
5. Boben za cev deblokirate takto, da povlecete za visokotlačno gibko cev, in nato pustite, da se visokotlačna gibka cev počasi navije. Hitrost navijanja preverite takto, da držite gibko cev.
6. Ponovno namestitePokrov.

Pomoc pri motnjah

NEVARNOST

Nevarnost poskodb zaradi nenamernega zagonapnaprve in elektricnega udara.

Pred vsakim delom na napravi izkljucite napravo in izvlecite omrežni vtic.

Elektriche komponente Naj preverja in popravlja samo pooblascena servisna sluzba.

V primeru motenj, ki niso navedene v tem poglavju, ter v primeru dvoma ali izrecnega navodila se obrnite na pooblasceno servisno sluzbo.

Naprave ni mogoče zagnati

• Preverite prikljuci nikel za poškodbe.
  Preverite omreznopapetost.
• Ce se naprava pregreje: a Stikalo naprave postavite na 0

b Napravo pustite, naj se hladi majmanj 15 minut.
c Stikalo naprave postavite na 1

V primeru elektriche okvare se obrnite na servisno službo.

V napravi se ne vzpostavi tlak

Preverite velikost šobe, za potrebno velikost glejte poglavje »Tehnični podatki«.
- Odzračite napravo, gleje poglavje »Odzračevanje naprave«.

Ocistite sito v priključku za vodo.
Preverite količino dotoka vode, za potrebno količinogleje poglavje » Tehnični podatki «.
Ocistite sobo.
- Po potrebi se obrnite na servisno sluzbo.

Crpalka ne tesni

Do 3 kapljice vode na minuto so dopustne.
V primeru veçjega netesnjenja naj napravo preveri servisna sluzba.

Crpalkatole

Preverite tesnjenje dovoda vode.
- Odzračite napravo, glejte poglavje »Odzračevanje naprave«.
- Po potrebi se obrnite na servisno sluzbo.

Premalo dodatna Čistilnega sredstva

• Dopolinite posodo razpršilnika pene.
  Nataknite večjo blending na sesalno cev.
• Preverite, ali so v sesalni cevi in šobi za peno ostanki Čistilnegā sredstva. Ostanke odstranite z mlačno vodo.

Pribor in nadomestni deli

Uporabljaje samo originalni pribor in originalne nadomestne dele, ki zagotavljo varno in nemoteno delova-nje naprave.

Informacije o priboru in nadomestnih delih najdete na splteinem naslovu www.kaercher.com.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, Če je njihov vžrok napaka v materialu ali napaka pri proizvodnji. Pri uveljavljenu garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali z najblžio servisno sluzbo.

Naslov naddete na hrbtni strani.

Tehnični podatki

	HD 6/15	HD 6/15	HD 7/17	HD 6/	HD 7/	HD 7/	HD 8/
	MXA	MXA	MXA	16-4	14-4	16-4	18-4
				MXA	MXA	MXA	MXA

Razlicica za drzavo

Država EU CH EU EU EU EU EU
Elektristani priključek
Napetost		V			230			230
Š t e v	i	I	o	f	a	z			~
Frekvenca		Hz	50	50	50	50	50	50	50
Priključna moč		kW	3,1	2,3	4,2	3,3	3,4	4,2	4,6
Stopnja zaščite			IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Omrežna varovalka (počasna)		A	16	10	16	16	16	16	16
Kabelski podajšek 30 m		mm2	2,5	2,5	2,5	2,5	2,5	2,5

Prikluček za vodo

Tlak na dotoku (maks.)	MPa	1	1	1	1	1	1	1
Temperatura na dotoku (maks.)	°C	60	60	60	60	60	60	60
Količina dotoka (min.)	l/min	13	13	15	13	15	15	16
Višina sesanja (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5

Podatki ozmogljivosti naprave

Velikost standardne šobe	033 038 040 034 043 042 042
Obratovalni tlak	MPa	15	12	17	16	14	16

		HD 6/15 MXA	HD 6/15 MXA	HD 7/17 MXA	HD 6/ 16-4 MXA	HD 7/ 14-4 MXA	HD 7/ 16-4 MXA	HD 8/ 18-4 MXA
Obratovalni nadtlak (maks.) MPa 22,5 18 25,5 24 21 24 27
Črpalna količina, voda	l/min	9,3	9,6	11,6	9,9	11,5	11,6	12,5
Sila vžvratnega sunka visokotlačne pištole	N 28,6	28,6	35,5	30 32,2	34,5	41,8

Mere in masse

Tipična delovna masa kg 37 37 39 45 46 46 48
Dolžina	mm	455	455	455	455	455	455	455
Širina	mm	400	400	400	400	400	400	400
Višina, potisno streme spodaj, (zgo-raj)	mm	890(970)	890(970)	890(970)	890(970)	890(970)	890(970)	890(970)
Količina olja	l	0,25	0,25	0,20	0,35	0,35	0,35	0,35
Vrsta olja		15W40	0W40	SAE 90	0W40	0W40	SAE 90	SAE 90

Ugotovljene vrednosti v skladu s standardom EN 60335-2-79

Vrednost tresljajev za dlani/roke	m/s2	2,8	2,8	2,9	2,8	2,7	2,5	2,3
Negotovost K	m/s2	0,8	0,8	0,8	0,9	0,8	0,7	0,7
Raven tlaka hrupa LpA	dB(A)	74	74	78	72	69	72	73
Negotovost KpA	dB(A)	3	3	3	3	3	3	3
Raven moči hrupa LWA + negotovost KWA	dB(A)	90	90	94	88	85	88	89

Razlog za izjemo v skladu z Uredbo (EU) 2019/1781
Priloga I Točka 2 (12): j)

Pridržujemo si pravico do tehničnih spremb.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zaradi svojezasnove in konstrukcije ter v izvedbi, kakrsno dajemo na trzische, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru spremb na stroju brez našega soglasja ta izjava izgubi veljavnost.

Izdelek: Visokotlačni Čistilnik

Typ: 1.150-xxx

Typ: 1.151-xxx

Typ: 1.524-xxx

Zadevne EU-direktive

2000/14/ES

2006/42/ES (+2009 / 127 / ES)

2011/65/EU

2014/30/EU

2009/125/ES

Uporabljena(-e) uredba(-e)

(EU) 2009/1781

Raven zvočne moči dB(A)

	Izmerjeno:	Zajamčeno:
HD 6/15 MXA	87	90
HD 7/17 MXA	91	94
HD 6/16-4 MXA	86	88
HD 7/14-4 MXA	82	85
HD 8/18-4 MXA	87	89

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

H.Jenner

71364 Winnenden (Nemčija)

Tel.: [phone]

Nebezpečenstvo poskodenia

Spustaciu páčku vysokotlakovej pistole chrănte pred poskodenim.

Prije prve uporabe Vašeg urečaja pročitajte ove originaIne upute za rad i prilozene Sigurnosne naputke. Postupajte u skladu s njima.

Otvaranje/ztvaranje visokotlačne ručne prskalice

1. Otvaranje visokotlačne ručne prskalice: aktivirajte sigurnosnu polugu i ispusnu ručicu.
2. Zatvaranje visokotlačne ručne prskalice: opustite sigurnosnu polugu i ispusnu ručicu.

Rad s visokim tlakom

Ureaj moze raditi u stojecem ili lezecem polozaju.

Napomena

Ure'daj je opremljen tlacnom sklopkom. Motor sePokre-ce samo kad je visokotlačna ručna prskalica otvorena.

1. Skladišite uredaj samu unutrasnjosti.

Njega i održavanje

OPASNOST

Prima sredstva za cijscenje: 3=visoka, 2=srednja, 1=niska

4 Usisno crevo
⑤ Visokopritisna ručna prskalica EASY!Force

1. Odvrnite rezervaar.
2. Željenu blendu utaknite u usisno crevo.
3. Urezervoor sipajte sredstvo za ciscenje.
4. Rezervoor zavrnite na mlaznicu za penu.
5. Skinuti cev za prskanje sa visokopritisne ručne prskalice.
6. Mlaznicu za penu postavite na visokopritisnu ručnu prskalicu i Čvsto zategnite rukom.
7. Visokopritisni cistac pustite u rezim rada.

Zavrsetak režima rada

1. Zatvorite dovod vode.
2. Otvorite visokopritisnu ručnu prskalicu.
3. Prekidač urežaja obrnite na „l“, pa urežaj pustite da radii 5 do 10 sekunde.
4. Zatvorite visokopritisnu ručnu prskalicu.
5. Prekidač uredajа obrnite na „0/OFF".
6. Samo suvim rukama strujni utikač izvucite iz uticnice.
7. Uklonite dovod vode.
8. Neka visokopritsina ručna prskalica bude otvorena dok se ne ispusti pritisak iz urežaja.
9. Zakočite visokopritsinu ručnu prskalicu, uz to sigurnosni urez visokopritsine prskalice gurnite prema napred.

Cuvanje uredaja

1. Cev za prskanje sa visokopritisnom ručnom prskalicom stavite u futrolu za cev za prskanje i užlebite u držač cevi za prskanje.
2. Mrežni kabl namotajte oko drzača kabla.
3. Visokopritisno crevo namotati na dobos za namotavanje creva.
4. Pritisnite deblokadu potisne ručke i ugurajte potisnu ručku.

Zastita od smrzavanja

PAZNJA
