Tip izdelka	Visokotlačni čistilnik
Znamka	Kärcher
Model	HDS 1000 Be
Mere (D x Š x V)	1100 x 750 x 785 mm
Delovna teža	175,2 kg
Napajanje motorja	Nesvinčen bencin (rezervoar 6,5 L)
Napajanje gorilnika	Kurilno olje EL ali dizel (rezervoar 34 L)
Motor	Honda GX 390, 1 valj 4-taktni, 9,6 kW pri 3600 vrt/min
Delovni tlak	4 – 21 MPa (40 – 210 bar)
Pretok vode	450 – 900 L/h (7,5 – 15 L/min)
Maks. temperatura tople vode	98 °C
Maks. temperatura dovoda	30 °C
Maks. dovodni tlak	0,6 MPa (6 bar)
Min. dovodni pretok	1000 L/h (16,7 L/min)
Maks. sesalna višina	1 m
Sesanje detergenta	0 – 40 L/h (0 – 0,7 L/min)
Raven zvočnega tlaka (LpA)	91 dB(A)
Raven zvočne moči (LWA)	108 dB(A)
Vibracije (ročaj-pištola)	< 2,5 m/s²
Olje črpalke	0,35 L, motorno olje 15W40
Stopnja zaščite	IPX5
Varnostne naprave	Zaščita pred pomanjkanjem vode, razbremenilni ventil, varnostni ventil, tlačno stikalo, varnostna zavora
Vzdrževanje	Čiščenje sita, preverjanje olja, odstranjevanje vodnega kamna, menjava olja črpalke
Garancija	Po pogojih države, kontaktirajte prodajalca

Pogosto zastavljena vprašanja - HDS 1000 Be Kärcher

Kako zaženem visokotlačni čistilnik Kärcher HDS 1000 Be?

Odprite dovod vode, nastavite glavno stikalo na delovanje s hladno/toplo vodo, nato zaženite motor v skladu z navodili proizvajalca (Honda GX 390). Nato odstranite varovalo pištole in odprite ročaj pištole.

Ali lahko s tem modelom uporabljam toplo vodo?

Da, najvišja delovna temperatura je 98 °C. Nastavite glavno stikalo na želeno temperaturo, da aktivirate gorilnik. Pozor na nevarnost opeklin.

Kako uporabim detergent s HDS 1000 Be?

Potopite sesalno cevko detergenta v ustrezno posodo, nato nastavite dozirni ventil na želeno koncentracijo. Uporabljajte samo detergente, ki jih odobri Kärcher. Po uporabi sperite napravo s čisto vodo.

Kaj storiti, če naprava ne vzpostavi tlaka?

Preverite normalno število vrtljajev (3200-3400 vrt/min), očistite svečke (HDS 1000 BE), očistite injektor, sito dovoda vode in preverite dovodni pretok. Po potrebi prezračite črpalko.

Kako prezračim visokotlačno črpalko?

Nastavite dozirni ventil detergenta na 0, odprite dovod vode, zaženite motor, odvijte injektor in pustite, da voda teče brez mehurčkov, nato ustavite in privijte.

Katera priporočena dnevna in tedenska vzdrževalna dela so predvidena?

Dnevno: preverite stanje visokotlačne cevi. Tedensko: preverite nivo olja visokotlačne črpalke na merilnem stekelcu. Če je olje mlečno, kontaktirajte servis.

Kako zaščitim napravo pozimi?

Napravo hranite v toplem prostoru in izpraznite vodo. Odvijte cevi, pustite napravo teči v praznem teku največ 1 minuto, nato sperite z antifrizom v plavajočem rezervoarju.

Katero gorivo uporabiti za bencin?

Za model HDS 1000 Be uporabite nesvinčen bencin (primeren E10). Ne uporabljajte mešanice 2-taktnega olja. Rezervoar za gorivo motorja ima prostornino 6,5 L.

Kaj storiti, če se gorilnik ne vžge?

Preverite nivo goriva v rezervoarju 34 L, preverite dovod vode, očistite sito naprave za pomanjkanje vode, zamenjajte filter goriva. Če ni iskre, kontaktirajte servis.

Kje najdem nadomestne dele in dodatke?

Uporabljajte samo originalne dele Kärcher. Oglejte si spletno mesto www.kaercher.com za reference. Dodatki so navedeni v navodilih, kot so šobe (ploski curek 25°, rotacijska šoba itd.).

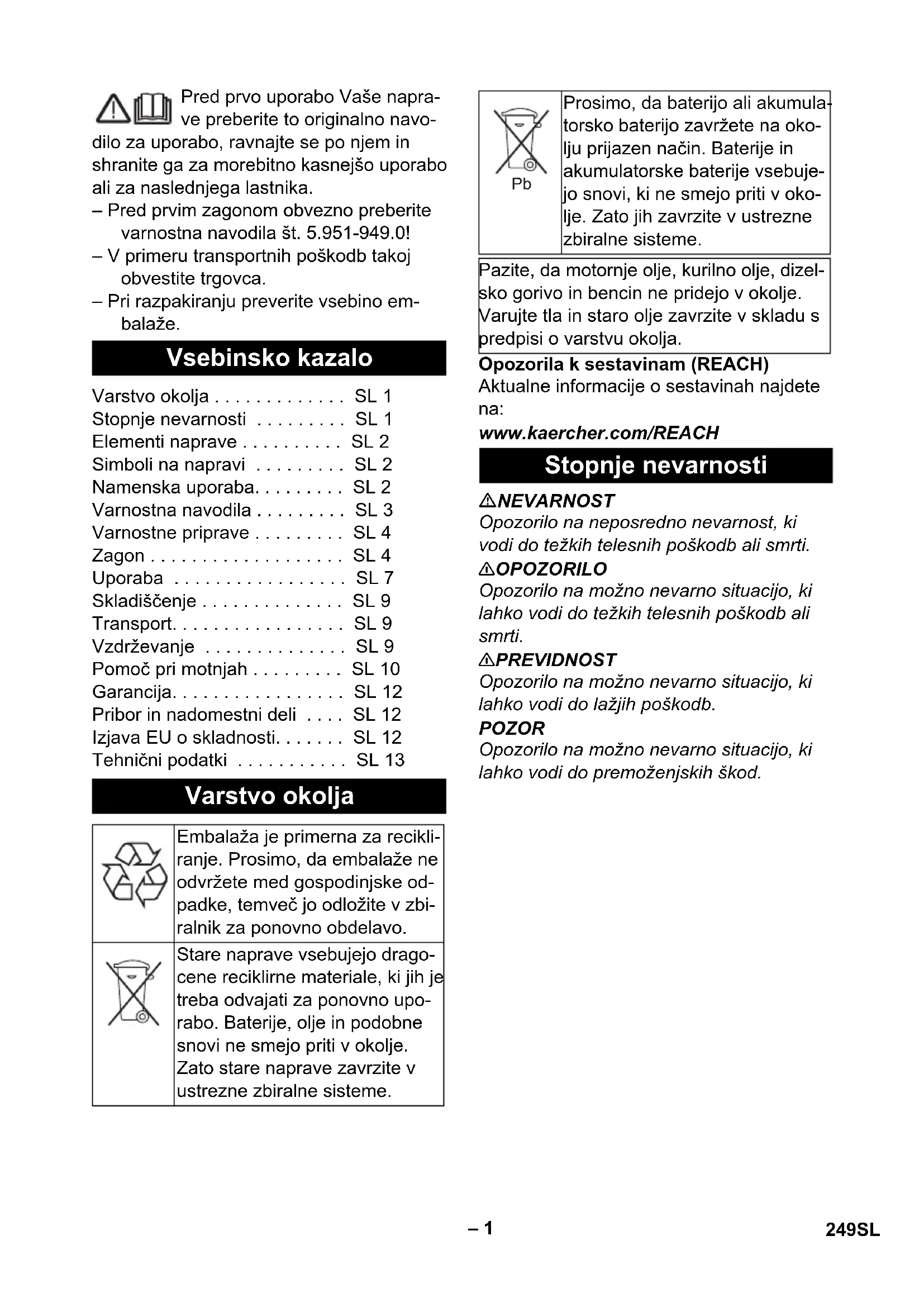

NAVODILA ZA UPORABO HDS 1000 Be Kärcher

Pred prvim zagonom obvezno preberite varnostna navodila st. 5.951-949.0!
- V primeru transportnih poskodb takoj obvestite trgovca.
Pri razpakiranju preverite vsebino embaIZE.

Vsebinsko kazalo

Varstvo okolja.. SL 1
Stopnejnevarnosti SL1
Elementi naprave.. SL 2
Simboli na napravi SL 2
Namenska uporaba.. SL 2
Varnostna navodila.. SL 3
Varnostne priprave. SL 4
Zagon. 4
Uporaba SL 7
Skladiščenje.. SL 9
Transport.. 59
Vzdrzevanje SL9
Pomoc pri motnjah..SL 10
Garancija. SL 12
Pribor in nadomestni deli . . . SL 12
Izjava EU o skladnosti..SL 12
Tehnični podatki SL 13

Varstvo okolja

Embalaža je primerna za recikliranje. Prosimo, da embalaže ne odvržete med gospodinjske odpadke, temveč jo odložite v zbiralnik za ponovno obdelavo.

Stare naprave vsebujejo dragocene reciklrne materiale, ki jih je treba odvajati za ponovno uporabo. Baterije, olje in podobnesnovi ne smejo priti v okolje. Zato stare naprave zavrzite vustrezne zbiralne sisteme.

Pb

Prosimo, da baterijo ali akumulatorsko baterijo zavrzejete na okolju prijazen način. Baterije in akumulatorske baterije vsebujejo snovi, ki ne smejo priti v okolje. Zato jih zavrzite v ustrezne zbiralne sisteme.

Pazite, da motornje olje, kurilno olje, dizelsko gorivo in bencin ne pridejo v okolje. Varujte tla in staro olje zavrzite v skladu s predpisi o varstvu okolja.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdetena:

Opozorilo na reposredno nevarnost, ki vodi do težkih telesnih poskodb ali smrti.

△OPOZORILO

Opozorilo na možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti.

PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poskodb.

POZOR

Opozorilo na możno nevarno situacijo, ki lahko vodi do premożenjskh skod.

Elementi naprave

Slika 1+2

1 Ročna zagonska priprava
2 Elektrčna zagonska priprava
3 Rezervoor za gorivo
4 Manometer
5 Baterija
6 Visokotlačna šoba
7 Brizgalna cev EASY!Lock
8 Ročna brizgalna pistola EASY!Force
9 Visokotlačna gibka cev EASY!Lock
10 Visokotlačni priključek EASY!Lock
11 Rezervoor za gorivo
12 Vodni priključek s sitom
13 Regulacija tlaka/količine
14 Zbiralnik tlaka
15 Crpalka za gorivo s filtrom za gorivo
16 Ventilator gorilnika
17 Elektricna omarica
18 Opazovalno steklo za olje
19 Varnostni ventil
20 Pokrov gorilnika
21 pretočnegagrelnika
22 Vtic za vzigalne svecke
23 Kontrolno okence gorilnika
24 Držalo za šobo
25 Posoda s plovcem
26 Posoda za mehçalec
27 Magnetni ventil
28 Varovalo proti pomanjkanju vode
29 Sito v varovalu proti pomanjkanju vode
30 Tlačno stikalo
31 Polnilna posoda za olje
32 Visokotlačna Črpalka
33 Tipska tablica
34 Izpustni vijak za olje (motor)
35 Merlina palica za olje (motor)
36 Sesalna cev za cistilo s filtrom
37 Izpustni vijak za olje (crpalka)
38 Varovalo
39 Sprozilna ročica
40 Varovalna zaskočka ročne brizgalne pištole

Upravljalno polje

Slika 3

1 Stikalo naprave
2 Kontrolna lučka za gorivo
3 Kontrolna lučka za tekovi mehçalec
4 Dozirni ventil za cistilo
5 Ključno stikalo elektricne zagonske pri-prave
6 Kontrolna lučka „Vžig vklop“

Simboli na napravi

Visokotlačni curki so lahko pri nestrokovni uporabi nevarni.

Curka ne smete usmerjati na osebe,Živali, aktivno elektricno opremo ali na samo napravo.

	Nevarnost zastrupitve! Ne vdi- havajte izpušnih plinov.
	Nevarnost opeklin zaradi vročih površin!

Namenska uporaba

Opozorilo: Velja le za Nemcijo: Naprava je namenjena le za premično (ne stacionarno) obratovanje.

• Naprava se uporablja posebno tam, kjer ni na razpolago elektricnega priključka in je potrebno delati s toplo vodo.
• Čišćenje: strojev, vozil, zgradb, orodja, fasad, teras, vrtnega orodja, itd.

NEVARNOST

Nevarnost poskodb! Pri uporabi na bencinskih crpalkah ali drugih nevarnih območjih upoštevajte ustrezne varnostne predpise.

Prepreci morate, da odpadna voda, ki ysebuje mineralna olja, odteka v zempljo, tekoce vode ali kanalizacijo. Pranje motorjev in podvozij zato izvajaje izključno na ustreznih mestih z lovilci olj.

Zahteve za kakovost vode: POZOR

Kot visokotlačni medij uporabljajte samo Čistvo vodo. Umazanija povzroči predcasno obrabo ali nastanek oblog v napravi.

Če se uporabi recikhirana voda, se naslednjihinenthverdnsoti ne sme prekoračiti.

pH vrednost 6,5...9,5
elektricna prevodnost * Pre	vodnost sveže vode +1200 μS/cm
usedljive snovi ** < 0,5 mg/l
filtrirane snovi *** < 50 mg/l
Ogljikovodiki < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
kalcij < 200 mg/l
Skupna trdota < 28 °dH	< 50 °TH < 500 ppm (mg CaCO3/l)
Železo < 0,5 mg/l
Mangan < 0,05 mg/l
Baker < 2 mg/l
Aktivni klor	< 0,3 mg/l
brez neprijetnih vonjev
* Maksimum skupno 2000 μS/cm ** Prostornina vzorca 1 l, čas usedanja 30 min *** brez abrazivnih snovi

Varnostna navodila

NEVARNOST

V primeru razlitja goriva visokotlačnega Čistilnika ne smete uporabljati, temvečga morate prenesti na drugo mesto in preprečiti vsakrsno tvorbo isker.
Goriva ne smete shranjevati, izlivati ali uporabljati v blizini odprtega ognja ali prijav kot so peci, ogrevalni kotli, vodni grelci itd, ki imajo vzigalni plamen ali lahko tvorijo iskre.
Lahko vnetljive predmete in materiale odstranite iz blizine dušilnika zvoka (najmanj 2 m).

Motorja ne uporabljaje brez dušilnika zvoka in slednjega redno preverjaje, Čistite in po potrebi zamenjaje.
- Če izpuh motorja ni opremljen z lovilnikom isker, ga ne smete uporabljati na terenu poraščemem z gozdom, grmovjem ali travo.
Razen pri nastavitvenih delih motor ne sme teci z odstranjenim zračnim filtrom ali brezPokrova preko sesalnega na-stavka.
- Na regulirnih vzmeteh, palicah ali drugih delih ne smete izvajati nastavitev, ki bi lahko povzročile povečanje števila vrtljajev motorja.
- Nevarnost opeklin! Ne dotikajte se vrocega dušilnika zvoka, zilindra ali hladil.nih reber.
- Nikoli ne držite rok ali nog v blizini gibajocih ali vrtečih delov.
- Nevarnost zastrupite! Naprave ne smete uporabljati v zaprtih prostorih.

Splošna varnostna navodila

• Upostevajte ustrezne nacionalne predpise zakonodajalca za skropilnike tekocin.
• Upostevajte ustrezne nacionalne predpise zakonodajalca za preprecevanje nesreč. Škropilnik tekocin je potrebno redno pregledovati in o rezultatu pregleda je potrebno podati pismeno izjavo.
• Ogrevalnik naprave je gorilna naprava. Gorilne naprave morajo biti redno pcregledovane v skladu z ustreznimi nacionlimi predpisi zakonodajalca.
• Naprave/pribora ne spreminjaje.

Visokotlačna cev

NEVARNOST

Nevarnost poskodbe!

• Uporabljaje samo originalne visokotlačne cevi.
• Visokotlačna cev in brizgalna napravamorata ustrezati maksimalnem obratovalnem tlaku, ki je naveden v tehnicih podatkih.
• Izogibajte se stiku s kemikalijami.

Dnevno preglejte visokotlačno cev.
Prepognjenih in zlomljenih cevi ne uporabljaje vec.
Visokotlačne cevi ne uporabljaje vec,
ce je viden zunanjiŽični sloj.
- Visokotlačne cevi s poskodovanim navojem ne uporabljajte vec.
- Visoktlačno cev napeljite tak, da je ni mogoče povoziti.
- Ne uporabljaje cevi, ki je bila povožena, prepognjena, ali udarjena tudi, ce ni vidnih poškodb.
- Visokotlačno cev shranjujte tak, da ni možnosti mehanskih poškodb.

Varnostne priprave

Varnostne naprave so namenjene zašciti uporabnika zato jih ne smete ustaviti ali se izogibati njihovi funkcjji.

Varovalo proti pomanjkanju vode

V primeru pomanjkanja vode varovalo proti pomanjkanju vode prepreci pregrevanje gorilnika. Gorilnik se vklopi le pri zadostni oskrbi z vodo.

Prelivni ventil

• Ko se ročna brizgalna pistola zapre, se prelivni ventil odpre in visokotlačna Čr-palka spelje vodo nazaj na sesalno stran Črpalke. S tem se prepreci prese-ganje dopustnegā delovnega tlaka.
• Prelivni ventil je tovarnisko nastavljen in plombiran. Nastavitev sme izvajati le uporabniski servis.

Varnostni ventil

• Varnostni ventil odpre, ce je prelivni ventil okvarjen.
• Varnostni ventil je tovarnisko nastavljen in plombiran. Nastavitev sme izvajati le uporabniski servis.

Tlačno stikalo

Tlačno stikalo izklopi gorilnik ob nedoseganju minimalnaega delovnega tlaka in ponovno vklopi pri preseganju.

Zašcitna zaskočka

Zašcitna zaskočka na ročni brizgalni pistoli prepreci nehoten vklop naprave.

Zagon

△OPOZORILO

Nevarnost poskodb! Naprava, pribor, dovodni vodi in priključki morajo biti v brezhib-nem stanju. Če stanje ni brezhibno, naprave ne smete uporabljati.

Namestitev odlagališča brizgale necevi

Pred prvim zagonom namestite obe odlagalisci brizgale cevi (gleje sliko A na začetku navodil).

Preverjanje nivoja olja v visokotlačni Črpalki

POZOR

Nevarnost poskodbe! V primeru mlecnega olja takoj obvestite Karcherjev uporabniski servis.

S pomocjo opazovalega stekla preve-rite nivo olja v visokotlačni Črpalki.
Naprave ne smete zagnati, ce je nivo olja padel pod oznako "MIN".
Po potrebi olje dolijte (glejte Tehnične podatke).

Motor

Upostevajte poglavje "Varnostna navodila"!

Pred zagonom preberite navodilo za obratovanje proizvajalca motorja, predvsem pa upostevejte varnostna navodila.
Preverite zračni filter.
Preverite nivo olja v motorju.

Naprave ne smete zagnati, ce je nivo olja padel pod oznako "MIN".

Po potrebi olje dolijte.

HDS 1000 BE:

Rezervoor za gorivo polnite z neosvin-ckenim bencinom.

Ne uporabljajte 2-taktne mešanice.

HDS 1000 DE:

Rezervoor za gorivo napolnite z dizelskim gorivom.

Polnjenje goriva

NEVARNOST

Nevarnost eksplozije! Nalivajte samo dizelsko gorivo ali lahko kurilno olje. Ne uporabljaje neprimernih goriv, npr. bencina.

POZOR

Neveranost poskodb crpalke za gorivo zaradi suhega teka. Rezervoor za gorivo tudpri delu z mrzlo vodo napolnite toliko, dakontrolna lucka za gorivo ugasne.

Napolinite gorivo.
Zaprite zapiralo rezervoorja.
Pobrisite polito gorivo.

Polnjenje tekočega mehčalca

Opozorilo: Poskusna posoda tekocega mehcalca je del dobavnega obsega.

V posodo nalijte Karcher mehcalno tekocino RM 110 (naroč. st. 2.780-001).
Tekoči mehčalec prepreči poapnenje grelne spirale pri obratovanju trde vodovodne vode. Dozira se po kapljicah v dotok vode.
- Doziranje je tovarnisko nastavljeno na srednjo trdoto vode.

Nastavitev doziranja tekocega mehcalca

NEVARNOST

Nevarna elektricna napetost! Nastavitev sme izvesti le stokovjak za elektriko.

Ugotovite lokalno trdoto vode:
- preko lokalnega podjetja za oskrbo,
-s preizkuševalnikom trdote (naroč. Št. 6.768-004).
Odprité elektricno omarico.

Vrtljiv potenciometer (a) nastavite gledena trdoto vode. Iz tabele lahko odcitate pravilno nastavitev.

Primer:

Za trdoto vode 15^ na vrtljivem potenciometru nastavite vrednost na skali 7.

Trdota vode (°dH) Sk	ala na vrtljivem potenciometru
5	10
10	8
15	7
20 6,5
25	6
30 5,5

Baterija

Varnostna navodila za baterijo

Pri rokovanju z baterijami obvezno uposte-vajte sledeča opozorila:

i	Upoštevajte navodila na bateriji in v Navodilu za uporabo!
	Nosite zaščito za oči!
	Otroci se ne smejo dotikati kislin in baterij!
	Nevarnost eksplozije!
	Prepovedan ogenj, iskre, odprata svetloba in kajenje!
	Nevarnost raz Jedanja!
	Prva pomoč!
	Opozorilni zaznamek!
	Odstranitev opadnega materi-ala!
Pb	Baterije ne odvrzite v smetnjak!

NEVARNOST

Nevarnost eksplozije! Na baterijo, t.j. na pole in celiche povezave, ne polagajte orodja ali podobnih predmetov.

NEVARNOST

Nevarnost poskodb! Rane ne smejo nikoli priti v stik s svincem. Po delu na baterijah si vedno očistite roke.

Polnjenje baterije

NEVARNOST

Nevarnost poskodb! Pri rokovanju z baterijo upostevejte varnostne predpise. Upostevejte navodilo za uporabo proizvajalca polnilnika.

Odklopite baterijo.
Plus pol vodnik polnilnika povežite s plus pol priključkom baterije.
Minus pol vodnik polnilnika povežite z minus pol priključkom baterije.
Omrežni vtic vtaknite v vticnico in vklo-pite polnilnik.
Baterijo polnite z najmanjsim moznim polnilnim tokom.

Preverjanje in korigiranje količine tekovičine baterije

POZOR

Pri baterijah, ki so napoljene s kislino, redno preverajte količino tekovičine.

Izvijte vse celienePokrovcke.
Pri premajhni količini tekovičine napolnite celice z destilirano vodo do oznake.
Napoli nitte baterijo.
Uvijte celičnePokrovčke.

Montaža ročne brizgale pistole, brizgale cevi, šobe in visokotlačne gibke cevi

Napotec: Sistem EASY!Lock s hitrim navojem omogoca spajanje component sismo enim obratom.

Slika 4

Brizgalno cev povežite z ročno brizgalno pistolo in jo ročno privijte (EA-SY!Lock).
Visokotlačno šobo nataknite na brizgallno cev.
Namestite slepo matico in jo trdno privijte z roko (EASY!Lock).
Visokotlačno gibko cev povežite z ročno brizgalno pistolo in visokotlačnim pri-ključkom naprave ter jo ročno privijte (EASY!Lock).

Vodni priključek

Priključne vrednosti gleje v Tehnicih podatkih.

Dovodno cev (minimalna dolzina 7,5 m, minimalni premer 3 / 4^ ) priključite na pri-ključek za vodo na napravi in na dovod vode (na primer pipo).

Opozorilo: Dovodna gibka cev ni vsebovana v obsegu dobave.

Sesanje vode iz posod

-Ta visokotlačni Čistilnik je z ustreznim priborom priteren za vsesavanje površinske vode npr. iz sodov za deževnico ali ribnikov.
- Maks. sesalna viśina je 1m.

NEVARNOST

Nevarnost telesnih poskodb in materialne skode! Nikoli ne sesajte vode iz posode s pitno vodo. Nikoli ne sesajte tekocin, ki vsebujejo topila, kot so razredcilo za lak, bencin, olje ali nefiltrirana voda. Tesnila naprave niso odpornna na topila. Razprsena meglica topil je visoko vnetljiva, eksplozivna in strupena.

Sesalno cev (premer najmanj 3 / 4'' ) s fil-trom (pribor) priključite na vodni priključek.
Dozirni ventil za cistilo postavite na "0".

Uporaba

NEVARNOST

Nevarnost eksplozije! Ne razprišujte gorljivih tekocin.

NEVARNOST

Nevarnost poskodbe! Naprave nikoli ne uporabljaje brez montirane brizgalne cevi. Pred vsako uporabo preverite trdnost nase da brizgalne cevi. Privijačenje brizgalne cevi mora biti trdno privito.

NEVARNOST

Nevarnost poškodb! Ročno brizgalno pistol o in brizgalno cev pri delu držite z obema rokama.

NEVARNOST

Nevarnost poskodb! Sprozilna rocica in varnostna rocica med obratovanjem ne smeta biti zagozdeni.

NEVARNOST

Nevarnost poškodb! Pri poškodovani var-nostni ročici poščite servisno službo.

POZOR

Neveranost poškodb Črpalke za gorivo zaradi suhega teka. Rezervoor za gorivo tudipri delu z mrzlo vodo napolnite toliko, dakontrolna lucka za gorivo ugasne.

Odpiranje/zapiranje ročne brizgalne pistole

Odpiranje ročne brizgalne pistole: Povlecite za varnostno in sprožilno ročico.
Zapiranje ročne brizgalne pistol: Spustite varnostno in sprožilno ročico.

Menjava šobe

NEVARNOST

Nevarnost poskodb! Napravo pred menjavo硬度 izklopite in aktivirajte ročno brizgallno pistolo, dokler naprava ni tlacno razbremjena.

Zavarujte ročno brizgalno pistolo. V tā namen varnostno zaskočko potisnite naprej.
Zamenjajte sobo.

Cischenje

Tlak/temperaturo in konzentracio犄istilanastavite ustrezno povrsini, ki jo zelite očistiti.

Opozorilo: Visokotlačni curek vedno naj-prej usmerite iz velike razdalje na objekt, ki gaŽelite očistiti, da bi takopreprećili poškodbe zaradi premočnega pritiska.

Delo z visokotlačno šobo

Brizgalni kot je odlocilen za učinkovitost visokotlačnega curka. Obićajno se dela s 25^ -šobo z ravnim curkom (del dobavnega obsega).

Priporočene šobe so dobavljive kot pribor
- za trdovratno umazanijo
0°-šoba s polnim curkom
-Za obcutiljive povrsine in rahlo umazanijo 40^ -soba z ravnim curkom
- Za večslojno, trdovratno umazanijo Frezalo za umazanijo
- Soba z nastavljivim brizgalnim kotom, za prilagoditev različnim načinom Čišćenja

Soba's spremenljivim kotom

Priporočljiva metoda Čišćenja

• Umazanijo raztopite:

Cistilno sredstvo varcno poskropite in pustite, da 1...5 minut učinkuje, vendar se ne sme posusiti.

• Umazanijo odstranite:

Raztopljeno umazanijo splaknite z visokotlačnim curkom.

Vklop naprave

Odpritodovodvode.
Nastavite stikalo naprave na delovanje z mrzlo/vroco vodo.
Motor zaženite v skladu z navodilom za obratovanje proizvajalca motorja.
Sprostite ročno brizgalno pistolo. V tā namen varnostno zaskočko potisnite nazaj.
Odprite ročno brizgalno pištolo.

Obratovanje s hladno vodo

Stikalo naprave obrnite na „gorilnik iz-klop".

Obratovanje z vroco vodo

NEVARNOST

Nevarnost oparin!

Stikalo naprave nastavite na zeeleno delovno temperaturo (max. 98^ ). Gorilnik se vklopi.

Nastavitev delovnega pritiska in pretočne količine

Delovni tlak in pretok nastavite z obračanjem regulatorja tlaka/količine na ročni brizgalni pistoli (+/-).

NEVARNOST

Nevarnost poškodb! Pri nastavljanju regulaçije tlaka/količine bodite pozorni, da se privijačenje brizgalne cevi ne odvije.

Obratovanje s Čistilom

POZOR

Neustrezna Čistila lahko napravo in objekt,
ki ga Čistite, poskodujejo.

-Za varovanje okolja s cistili ravnajte varcno.
- Upostevajte priporočila o doziranju in navodila, prilozena Čistilom.
- Uporabljati se smejo le cistila, ki jih dopušca proizvajalec naprave.
- Kärcher Čistila zagotavljajo nemoteno delo. Prosimo, da se posvetujete z nami ali pa zatevajte nas katalog ali informacïjske liste o Čistilih.
Sesalno cev za cristilo obesite v posodos cristilom.

→ Dozirni ventil za cistilo postavite na ze-ljeno koncentracimiento.

Prekinitev obratovanja

Zaprite ročno brizgalno pistol.
Zavarujte ročno brizgalno pistolo. V tā namen varnostno zaskočko potisnite naprej.

Napotec: Ce zaprete rocico rocne brizgale pistole, motor deluje napraj v prostem teku. Posledicno po crpalki krozi voda in se segreva. Ko glava motorja crpalke doze najvecjo dovoljeno temperaturo (80^) varnostni termostat na glavi motorja izklopimotor. Ko se naprava ohladi pod 50^, jolahko ponovno zazenete.

Pri obratovanju s tlačno vodo izvodovodnega omrežja se lahko ohlajanje pospeši:

Ročno brizgalno pistolo odprite za pri-bližno 2-3 minute, da tekoča voda ohla-di glavo motorja.
Ponovno pozenite motor.

Po obratovanju s cistilom

Dozirni ventil za cristilo postavite na "0".
Napravo z odprto ročno brizgalno pistol o najmanj 1 minuto izpirajte.

Izklop naprave

NEVARNOST

Nevarnost oparin zaradi vroce vode! Po obratovanju z vroco vodo mora naprava pri odprti pistoli vsaj dve minuti delovati s hladno vodo, da se ohladi.

Po obratovanju s slano vodo (morsko vodo) napravo z odprto ročno brizgalno pistolo rajmanj 2-3 minute izpirajte z vodovodno vodo.

POZOR

Nevarnost poškodb! Motorja nikoli ne zaustavite ob polni obretenitvi pri opdrti ročni brizgalni pistoli.

Stikalo naprave obrnite na „gorilnik iz-klop".
Zaprite ročno brizgalno pistolo.
Motor regulira število vrtljajev prostega teka.
Stikalo naprave na motorju preklopite na "OFF" in zaprite pipo za gorivo.

Zaprite dovod vode.
Pritiskajte ročno brizgalno pistolo, dokler naprava ni vec pod pritiskom.
Ročno brizgalno pistolo z zašcitno zaškočko zavarujte pred nehotenim odpi ranjem.
Dovodno cev za vodo odvijte z naprave.

Skladiščenje

PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri shranjevanju upoštevajte težo naprave.

Transport

POZOR

Sprožilno ročico med transportom zašcitite pred poskodbami.

PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri transportu upoštevajte težo naprave.

Pri transportu v vozilih napravo zavarujte proti zdrsu in prevnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Vzdrževanje

S trgovcem se lahko dogovorite o rednem varnostnem pregledu ali sklenete vzdrzejvalno pogodbo. Prosimo, da se z nami posvetujete.

NEVARNOST

Nevarnost poskodb zaradi nehotenega zagona naprave. Pred deli na napravi izvleci te vtic vzigalne svecke ali odklopite baterijo. Nevarnost opeklin! Ne dotikajte se vrocega dušilnika zvoka, zilindra ali hladilnih reber.

Intervali vzdhrzevanja

Vsak dan

Preverite morebitne poskodbe visokotlačne cevi (nevarnost razpočenja). Poškodovano visokotlačno gibljivo cev takoj zamenjaje.

Tedensko

Kontrolirajte nivo olja visokotlačne Čr-palke.

POZOR

Nevarnost poškodbe! V primeru mlečnega olja takoj obvestite Kärcherjev uporabniški servis.

Mesečno

Očistite sito v vodnem priključku.
Ocistite sito v varovalu proti pomanjkanju vode.
Ocistite filter na sesalni cevi za chistilo.

Vsakih 500 obratovalnih ur, najmanj enkrat letno

Iz naprave odstranite vodni kamen.
Servisiranje naprave naj opravi uporab-niški servis.

Vzdrzevalna dela

Visokotlačna Črpalka

Zamenjaje olje:

Pripravite lovilno posodo za ca. 1 liter olja.
Izvijte izpustni vijak za olje.
Olje izpustite v lovilno posodo.

Staro olje zavrzite v skladu s predpisio varstvu okolja ali ga oddajte v pooblascenem zbirnem mestu.

Uvijte izpustni vijk za olje.
Počasi nalijte novo olje do oznake "MAX" na posodi za olje.

Opozorilo: Zračni mehurčki morajo uhajati.

Vrste olja in količina polnjenja glej tehnicine podatke.

Motor

Vzdrzevalna dela na motorju izvajaje v skladu s podatki v Navodilu za obratovanje proizvajalca motorja.

Odstranjevanje vodnega kamna iz naprave

Pri oblogah v cevovodih naraste upor pretoka, takdo lahko postane obrenimenitev za motor prevelika.

NEVARNOST

Nevarnost eksplozije zaradi gorljivih plinov! Med odstranjevanjem apenca je prepovedano kajenje. Poskrbite za dobro prezačevanje.

NEVARNOST

Nevarnost razjedanja zaradi kisline! Nosite zašcitna očala in zašcitne rokavice.

Izvedba:
Za odstranjevanje se smejo po zakonsikh predpisih uporabljati le preizkušena raztopila za kotlovec s kontrolnim znakom.
- RM 100 (naroč. Št. 6.287-008) raztaplja apnenec in enostavne spojine iz apeneca in ostankov pralnega sredstva.
- RM 101 (naroč. Št. 6.287-013) raztaplja obloge, ki jih ni možno odstraniti z RM 100.
20 litrsko posodo napolnite s 15 I vode.
Prilijte en liter raztopila za kotlovec.
Vodno cev priklopite direktno na glavo crpalke in prosti konec obesite v posodo.
Priključeno brizgalno cev vtaknite brez šobe v posodo.
Motor zaženite v skladu z navodilom za obratovanje proizvajalca motorja.
Odprite ročno brizgalno pistolo in je med odstranjevanjem apnènca ne zapirajte.
Stikalo naprave nastavite na delovno temperaturo 40^
Pustite, da naprava deluje, dokler ni do-sezena delovna temperatura.
Napravo izklopite in pustite stati 20 minut. Ročna brizgvalna pištola mora ostati odprta.
Nato napravo s crpalko popolnama izpraznite.

Opozorilo: Priporočamo, da za zašcitopred korozijo in nevtraliziranje ostankov kislinato iz posode za Čistilo skozi napravoprecrpate alkalno raztopino (npr. RM 81).

Zaščita pred zamrznitvijo

POZOR

Nevarnost poškodb! Zmrznjena voda v napravi lahko unici njene dele.

• Pozimi shranjujte napravo v ogrevanem prostoru ali pa jo izpraznite. Pri daljshir obratovalnih premorih je priporočljivo skozi napravo prečrpati sredstvo proti zamrznitvi.
  -V primeru, ko shranjevanje naprave brez zmrzali ni mozno, naprave ne uporabljate in jo odložite v mirovanje.

Izpuščanje vode:
Dovodno cev za vodo in visokotlačnocev odvjte.
Odvijte dovod na dnu kotla in pustite, da se grelna spirala izprazni.
Napravo pustite teci maks. 1 minuto, da se crpalka in cevi izpraznejo.
■ Izplakovanje napraves sredstvom proti zmrzovanju:

Opozorilo: Upostevajte navodila za uporabo proizvajalca sredstva proti zmrzovanju.

V posodo s plovcem napolnite standardno sredstvo proti zamrznitvi.
Napravo (brez gorilnika) vklopite, da se popolnama izpere.

Tako se doseze tudi dolocena zašcita pred korozijo.

Pomoc pri motnjah

NEVARNOST

Nevarnost poskodb zaradi nehotenega zagonaprave.Pred deli na napravi izvleci te vtic vzigalne svecke ali odklopite baterijo. Nevarnost opeklin! Ne dotikajte se vrocega dušilnika zvoka, zilindra ali hladilnih reber.

Kontrolna lučka za gorivo sveti

• Rezervaar za gorivo je prazen
  Napolinite ga.

Kontrolna lučka za tekovi mehčalec sveti

-Posoda za tekoci mehcalec je prazna, iz tehnicnih razlogov se v posodi vedno nahja ostanek.
Napoliite.
Elektrode v posodi so umazane
Elektrode očistite.

Naprava ne deluje

Upostevajte opozorila v navodilu za obratovanje proizvajalca motorja!

• Prazen rezervaar za gorivo
  Napolinite ga.
  HDS 1000 BE: Vžigalna svečka (motor) je umazana/okvarjena
  Očistite ali zamenjajte vžigalno svečko.
  Varnostni termostat na visokotlačni Črpalki je po daljsem krožnem obratovanju izklopil napravo

Pustite, da se naprava ohladi, nato jo ponovno vklopite. Glejte tudi poglavje "Prekinitev obratovanja".

Naprava ne ustvarja pritiska

• Obratovalno stevilo obratov motorja je prenizko
  Preverite obratovalno stevilo obratov motorja (glejte Tehnične podatke).
  HDS 1000 BE: Vžigalna svečka (motor) je umazana/okvarjena
  Ocistite ali zamenjaje vžigalno svečko.
• Šoba je zamašena/izprana
  Očistite/zamenjajte šobo.
• Sito v vodnem priključku je umazano
  Ocistite sito.
  Dovodna količina vode je premajhma
  Preverite dovodno količino vode (glejte Tehnične podatke).
  Dovodi k crpalki so netesni ali zamašeni
  Preverite vse dovode k Črpalki.
  Zrak v systemd

Odzračite Črpalko:

Dozirni ventil za cistilo postavite na "0".
Odpritedovodvode.
Motor zaženite v skladu z navodilom za obratovanje proizvajalca motorja.
Za odzracitev naprave odvijte šobo in pustite napravo teči takodolgo, da voda odteka brez mehurčkov.
Napravo izklopite in šobo ponovno privijte.

Visokotlačna Črpalka je netesna

• Crpalka je netesna

Opozorilo: Dovoljene so 3 kapljice/minute.

Pri večji netesnosti mora napravo pregledati uporabniški servis.

Visokotlačna Črpalka ropota

Dovodi k crpalki so netesni
Preverite vse dovode k crpalki.
Zrak v systemd

Odzračite Črpalko:

Dozirni ventil za cristilo postavite na "0".
Odpritedovodvode.
Motor zażenite v skladu z navodilom za obratovanje proizvajalca motorja.

Za odzracitev naprave odvijte šobo in pustite napravo teči takolo dolgo, da voda odteka brez mehurčkov.
Napravo izklopite in šobo ponovno privijte.

Naprava ne vsesava Čistila

• Sesalna cev za Čistilo s filtrom je netesna ali zamašena
  Preverite/očistite sesalno cev za Čistilo s filtrom.
• Protipovratni ventil v priključku sesalne cevi za Čistilo je zlepljen
  Ocistite/zamenjaje protipovratni ventil v priključku sesalne cevi za cistilo.
• Dozirni ventil za cistilo je zaprt ali netesen/zamašen
  Odprite ali preverite/očistite dozirni ventil za Čistilo.

Prelivni ventil se pri odprti rochni brizgalni pistoli stalno odpira/zapira

• Soba je zamašena
  Ocistite sobo.
• Naprava je poapnena
  Iz naprave odstranite vodni kamen.
• Sito v varovalu proti pomanjkanju vode je umazano
  Ocistite sito.
• Prelivni ventil okvarjen
  Zamenjaje prelivni ventil (uporabniski servis).

Gorilnik ne vžge

• Rezervaar za gorivo je prazen
  Napolinite ga.
• Pomanjkanje vode
  Preverite vodni priključek, preverite do-vode.
  Očistite sito v varovalu proti pomanjkanju vode.
• Filter za gorivo je umazan
  Filter za gorivo zamenjajte.
• Ni vžigalne iskre
  Ce med obratovanjem skozi opazovalno steklo ne vidite vzigalne iskre, moranapravo preveriti uporabnijski servis.

Pri delu z vroco vodo se ne doseze. nastavljene temperature

• Delovni tlak/pretok previsok

Zmanjsajte delovni tlak/crpalno kolićinona ročni brizgalni pištoli.
Sajasta grelnaspirala
Uporabniiski servis mora očistiti napravo.

Uporabniški servis

Če motnje ni možno odpraviti, mora napravo pregledati uporabniški servis.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništro. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v Času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najblžji uporabniški servis.

Pribor in nadomestni deli

Uporabljajeismooriginalen pribor in originalne nadomestndele,ki zagotavljajo varno in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih
najdete na www.kaercher.com.

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelavte ustreza temeljinim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost,Če kdo napravo spremeni brez našega soglasja.

Proizvod: visokotlačni Čistilec

Tip: 1.811-xxx

Uporabljeni usklajeni standardi:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-79

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

HDS 1000 BE

Izmerjeno: 106

Zajamčeno: 108

HDS 1000 DE

Izmerjeno: 105

Zajamčeno: 107

5.957-090

5.957-091

Podpisniki ravnajo po navodilih in s pooblastilom uprising.

Za vrstu ulja i količinu punjenja pogle-dajte tehnicke podatke.

Motor

Radove na odrzavanju motora obavite u skladu s navodima iz radnih uputa koje je izdao proizvo dac motora.

Uklanjanje kamenca iz uredeja

Stvaranjem naslaga na cijevima povecava se otpor strujanju, takao da opterecenje motora postaje preveliko.

OPASNOST

Opasnost od eksplozije zapaljivih plinova! Pri uklanjanju kamenca pušenje je zabrażjeno. Valja se pobrinuti za dobro prozracivanje.

OPASNOST

Opasnost od ozljeda kiselinom! Nosite zašitne naočale i zašitne rukavice.

Prove denje:

Za odstranjivanje kamenca smiju se u skladu sa zakonskim propisima koristiti samocertificirana sredstva za otapanje kamenka koja posjeduju oznaku kvalitete.

• RM 100 (kataloški br. 6.287-008) otapa vapnenac i jegnostavnne spojeve vapenca i ostataka sredstava za pranje.
• RM 101 (kataloški br. 6.287-013) otapa naslage, koje RM 100不同程度 u stanju razgraditi.
  Ulijte 15 I vode u sud od 20 litara.

Dodajte jegnu litru sredstva za otapanje kamenca.
Priključite crijevo za vodu izravno na glavu pumpe, a njegov slobodan kraj objesite u sud.
Priključenu cijev za prskanje utaknite bez mlaznice u sud.
Pokrenite motor u skladu s radnim uputama koje je izdao proizvodač motora.
Otvorite ručnu prskalicu i ostavite ju otvorenu tijekom uklananja kamenca.
→ Sklopku ureăja namjestite na radnu temperaturu od 40^ .
Pustite uredaj da radi dok ne dosegneradnu temperaturu.
Iskljucite uredaj te ga ostavite da miruju u trajanju od 20 minuta. Ručna prskalica mora ostati otvorena.
Potom treba ispumpavanjem isprazniti uredaj.

Napomena: Preporucamo da se radi zašite od korozije i neutralizacije ostataka kise line na kraju kroz uredj preko spremnika sredstva za pranje propumpa prikladna alkalna otopina (npr. RM 81).

Urečaj ne usisava deteržent

Crijve za usis sredstva za pranje s fil-tromijke nabrtvljeno ili je zacepljeno
Provjerite/očistite crijevo za usis sredstva za pranješfiltrom.
- Povratni ventil u priključku crijeva za usis sredstva za pranje je slijepljen
Povratni ventil u priključku crijeva za usis sredstva za pranje je zalijepljen.
- Ventil za doziranje sredstva za pranje je zativoren ili-nine jabrtvljen ili je zacepljen
Otvorite ili provjerite/ocistite ventil za doziranje sredstva za pranje.

Preljevni ventil se stalno zatvara i otvara dok je ručna prskalica otvorena

• Mlaznica je začepljena.
  Ocistite mlaznicu.
• U urežaju se nataložio kamenac.
  Uklonite kamenac iz uredaja.
• Mrežica u dijelu za detekcju nedostatka vode je zaprljana.
  Ocistite mrežicu.
• Preljevni ventil je u kvaru.
  Zamijenite preljevni ventil (servisna sluzba).

Gorionik se ne pali

• Spremnik za gorivo je prazan
  Dopunite.
• Nedostatak vode
  Provjerite priključak vode i dovodne vodove.
  Očistite mrežiću u djelu za detekcjuru nedostatka vode.
• Filtar za gorivo je zaprljan
  Zamijenite filtera za gorivo.
• Nema iskre za paljenje
  Ako se pri radu kroz kontrolno okno ne vidi iskra za paljenje, predajte uredaj servisnoj sluzbi na ispitivanje.

Pri radu s vrućom vodom ne dostiže se podešena temperatura

Sastavni delovi uredaja. . . . . SR 2

Simboli na uredaju SR 2

Namensko korišćenje SR 2

Sastavni delovi uredaja

Slika 1+2

1 RučniPokretac
2 Elektropokretač
3 Rezervoor goriva
4 Manometar
5 Ak u m u l a t o r
6 Mlaznica visokog pritiska
7 Cev za prskanje EASY!Lock
8 Ručna prskalica EASY!Force
9 Visokopritisno crevo EASY!Lock
10 Priključak visokog pritiska EASY!Lock
11 Rezervoor za gorivo
12 Prikljucak za vodu sa mrežicom
13 Regulacija pritiska/protoka
14 Komora pod pritiskom
15 Pumpa za gorivo sa filterom za gorivo
16 Ventilator gorionika
17 Razvodna kutija
18 Kontrolno okno
19 Sigurnosni ventil
20 Poklopac gorionika
21 Protočni grejač
22 Utikač svećice
23 Kontrolno okno gorionika
24 Stapna mlaznica
25 Posuda sa plovkom
26 Posuda za omeksiaca
27 Magnetni ventil
28 Deo za detekciju nedostatka vode
29 Mrežica u delu za detekcju nedostatkavode
30 Presostat
31 Rezervoor za ulje
32 Pumpa visokog pritiska
33 Natpisna pločica
34 Zavrtanj za ispustanje ulja (motor)
35 Sipka za merenje nivoa ulja (motor)
36 Crevo za usisavanje deterdženta sa filterom
37 Zavrtanj za ispustanje ulja (pumpera)
38 Sigurnosna poluga
39 Okidač
40 Sigurnosni zaustavljač ručne prskalice

Komandno polje

Slika 3

1 Prekidač urežaja
2 Indikator goriva
3 Kontrolna lampica tecnog omekšivača
4 Ventil za doziranje deterdženta
5 Prekidač sa ključem elektropokretáča
6 Indikator upaljenog motora

Simboli na uredaju

Mlazevi pod visokim pritiskom mogu pri nestrucnom rukovanju

biti opasni. Mlaz ne sme da se usmerava prema ljudima,Životinja,aktivnoj elektricnoj opremi ili samom uredaju.

Opasnost od trovanja! Ne udisite izduvne gasove.

Opasnost od opekotina na vrelim povrsinama!

Namensko korišćenje

Napomena: Važi samo za Nemačku:

Urečaj je predvižen iskljucivo za mobilnu (a ne za stacionarnu) upotrebu.

Postavljanje podloga za cevi za prskanje

Pre prvog pušanja u rad postaviti obe podloge za cevi za prksanje (pogledajte sliku A na početku uputstva).

Provera nivoa ulja pumpe visokog pritiska

PAZNJA

Opasnost od ostecenja! Ukolko je ulje belicasto, obavestite o tome bez odlaganja Karcherovu servisnu sluzbu.

Proveravajte nivo ulja pumpe visokog pritiska na kontrolnom oknu. Urejad nemojte stavljati u pigeon ukoliko je nivo ulja opao ispod oznake "MIN".
Po potrebi dopunite ulje (pogledajte tehnische podatke).

Motor

Obratite pažnju na odlomak "Sigurnosne napomene"!

Pre stavljanja u pogon pročitajte i obratite pažnju na radno uputstvo koje

izdaje proizvodač motora, a
prvenstveno na sigurnosne napomene.

Proverite filter za vazduh.
Proverite nivo motornog ulja.

Ure'daj nemojte stavljati u pogon ukoliko je nivo ulja opao ispod oznake "MIN".
Dopunite ulje prema potrebi.

HDS 1000 BE:

Za vrstu ulja i količinu punjenja pogledajte tehnicke podatke.

Motor

Radove na odrzavanju motora obavite u skladu sa navodima iz radnog uputstva koje je izdao proizvodač motora.

Uklanjanje kamenca iz uredaja

Stvaranje naslaga na cevima prouzrokuje povecanje otpora strujanju, a kao posledica toga dolazi do preopterecenja motora.

OPASNOST
