产品类型	高压清洗机
品牌	凯驰
型号	HDS 1000 Be
尺寸（长 x 宽 x 高）	1100 x 750 x 785 毫米
工作重量	175.2 公斤
发动机燃料	无铅汽油（油箱 6.5 升）
燃烧器燃料	轻柴油或柴油（油箱 34 升）
发动机	本田 GX 390，单缸四冲程，9.6 kW，3600 转/分钟
工作压力	4 – 21 MPa（40 – 210 巴）
水流量	450 – 900 升/小时（7.5 – 15 升/分钟）
最高热水温度	98 °C
最高进水温度	30 °C
最大进水压力	0.6 MPa（6 巴）
最小进水流量	1000 升/小时（16.7 升/分钟）
最大吸程	1 米
洗涤剂吸入量	0 – 40 升/小时（0 – 0.7 升/分钟）
声压级 (LpA)	91 dB(A)
声功率级 (LWA)	108 dB(A)
振动（手柄-喷枪）	< 2.5 m/s²
泵油	0.35 升，发动机油 15W40
防护等级	IPX5
安全装置	缺水保护、泄压阀、安全阀、压力开关、安全锁扣
维护	清洁滤网、检查油位、除垢、更换泵油
保修	根据国家条件，请联系经销商

常见问题 - HDS 1000 Be Kärcher

如何启动凯驰 HDS 1000 Be 高压清洗机？

打开水源，将主开关置于冷水/热水运行位置，然后按照制造商说明书启动发动机（本田 GX 390）。然后，取下喷枪保险并打开手柄-喷枪。

此型号可以使用热水吗？

可以，最高工作温度为 98 °C。将主开关置于所需温度以激活燃烧器。注意烫伤风险。

如何在 HDS 1000 Be 上使用洗涤剂？

将洗涤剂吸入软管放入合适的容器中，然后将调节阀调至所需浓度。仅使用凯驰认可的洗涤剂。使用后，用清水冲洗设备。

如果设备无法建立压力怎么办？

检查正常转速（3200-3400 转/分钟），清洁火花塞（HDS 1000 BE），清洁喷嘴、进水滤网，并检查进水流量。如有必要，排空泵。

如何排空高压泵？

将洗涤剂调节阀置于 0，打开水源，启动发动机，拧下喷嘴让水无气泡流出，然后停止并重新拧紧。

建议进行哪些日常和每周维护？

每日：检查高压软管状态。每周：通过观察窗检查高压泵油位。如果油呈乳白色，请联系售后服务。

如何保护设备过冬？

将设备存放在温暖的地方并排空水。拧下软管，让设备空转最多 1 分钟，然后在浮动水箱中用防冻剂冲洗。

使用哪种汽油燃料？

对于 HDS 1000 Be 型号，使用无铅汽油（适用 E10）。不要使用二冲程混合油。发动机油箱容量为 6.5 升。

如果燃烧器不点火怎么办？

检查 34 升油箱中的燃油位，检查供水，清洁缺水装置的滤网，更换燃油滤清器。如果没有火花，请联系售后服务。

哪里可以找到备件和配件？

仅使用凯驰原装零件。请访问 www.kaercher.com 查询型号。附件列在说明书中，例如喷嘴（25° 扁平喷嘴、旋转喷嘴等）。

用户关于以下问题的提问 HDS 1000 Be Kärcher

0 问题关于此设备。回答您知道的问题或提出自己的问题。

提出关于此设备的新问题

还没有问题。成为第一个提问的人。

下载您的设备说明高压清洗机免费PDF格式！查找您的手册 HDS 1000 Be - Kärcher 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 HDS 1000 Be 品牌 Kärcher.

用户手册 HDS 1000 Be Kärcher

在您第一次使用您的设备前，请先阅读并遵守本操作说明书原

件，为日后使用或其他所有者使用方便请妥善保管本说明书。

第一次使用前，请务必详阅编号为
5.951-949.0的安全提示！
如有运输损坏请立即通知零售商。
- 打开包装时检查包装内的物件。

环境保护

	包装材料可以回收利用。请不要把包装材料与普通垃圾放在一起处理，而应妥善安排回收。
	旧的设备中含有宝贵的可再利用的材料，应加以回收利用。电池、油以及类似物质不可以进入自然环境。请通过适当的收集系统处理您的旧设备。
Pb	请按照环保要求，清理电池或蓄电池。电池和蓄电器中所含有的一些物质不能进入自然环境。因此请通过适当的收集系统清理电池。
请不要让机油、燃油、柴油和汽油进入到环境中。请保护土壤并按照环境保护要求清理废油。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

提示会导致人员重伤或死亡的直接威胁性危险。

警告

提示可能导致人员重伤或死亡的危险状况。

小心

提示可能导致轻度伤害的危险状况。

注意

提示可能产生财产损失的危险状况。

设备元件

图1+2

1 手起动装置
2 电子点火装置
3燃料罐
4压力表
5 电池
6高压喷头
7 喷射管 EASY!Lock
8手持式喷枪EASY!Force
9高压软管EASY!Lock
10 高压接头 EASY!Lock
11油箱
12 带滤网的水接口
13压力/用量调整装置
14蓄压器
15 配有燃料过滤器的燃料泵
16 燃烧器风机
17 电气盒
18 玻璃油位视窗
19 安全阀
20 燃烧器盖
21 连续式加热器
22火花塞插头
23 燃烧器观察视窗
24 喷嘴托架
25浮子容器
26 软化剂容器
27磁阀
28 缺水保护装置
29 缺水保护装置中的滤网
30压力开关
31注油容器
32高压水泵
33 铭牌
34放油螺栓（发动机）
35测油棒（发动机）
36带过滤嘴的洗涤剂抽吸软管
37放油螺栓（泵）
38 保护杆
39 扳机
40手持式喷枪固定卡扣

操作区

图3

1 设备开关
2燃料指示灯
3 液体软化剂指示灯
4洗涤剂控制阀
5 电子点火装置钥匙开关
6 “点火打开”指示灯

设备上的符号

Kärcher HDS 1000 Be - 设备上的符号 - 1

不正确地使用高压喷射是很危险的。不能对准人、动物、电器设

备或者设备自身喷射。

	中毒危险！不要吸入废气。
	由灼热表面引发的燃烧危险£i

合乎规定的使用

提示：仅适用于德国：本设备仅适用于移动（非固定）工作模式。

它专用于无电气接头的应用场合，且使用热水工作。
清洗：机器、汽车、建筑物、工具、房屋立面、露台、园林设备等。

危险

存在受伤危险！如果在加油站或其它危险区域中使用，则要注意相应的安全规范。

请不要将含有矿物油的废水排放到土壤、河流或下水道中。因此，请只在配有油分离器的合适场所内清洗发动机和地坑。

对水质的要求：

注意

只能使用干净水作为高压介质。污染物会导致提前磨损或使设备和附件中产生沉积物。

以下极限值在使用循环水时不得超过。

pH值6,5..9,5
电导率*新水电导率	+1200 μS/cm
可沉淀材料**<0,5mg/l
可沉淀材料***<50mg/l
碳氢化合物<20mg/l
氯化物<300mg/l
硫酸盐<240mg/l
钙<200mg/l
总硬度<28°dH	<50°TH<500 ppm(mgCaCO3/1)
铁<0,5mg/l
锰<0,05mg/l
铜<2mg/l
活性氯<0,3mg/l
无不良气味
最大总计为2000 μS/cm样品容量1升,沉淀时间30分钟**无磨损材料

安全说明

危险

若燃料不慎泼出，不得使用高压清洁器，而应把该设备移到另外一个地方且要避免走火。
燃料不能在明火或火炉、锅炉、热水锅炉等设备附近存放、倒出或使用，这些设备拥有触发火花或会导致火花形成。
- 易燃物品和材料要远离消声器（至少2米）。
没有消声器不可发动电机，应定期检查、清洁并在必要时进行修复。
若没有装配带火花挡的排气装置，电机不能在森林、灌木或草原地区使用。
除了调整工作外，摘下空气过滤器或进气短管上无盖板，电机不可运行。
不对调整弹簧、调节器杠杆或其他部位进行调节，会导致马达转数增加。
- 燃烧危险！不可触碰热烫的消声器、汽缸或冷却装置。
手和脚绝不能靠近运行中或旋转中的部件。
中毒危险！不得在封闭的空间内使用设备。

一般安全提示

注意各国关于液体喷射器的规定。
注意各国的事故预防措施规定。必须对液体喷射器进行定期检查并保留书面检查结果。
高压清洗机的加热装置是一种燃烧设备。必须根据立法机构所制订的各相关国家法规定期检查燃烧设备。
- 不允许在设备 / 附件上进行更改。

高压软管

危险

存在受伤危险！

只使用原配高压软管。
高压软管和喷射装置必须适合于技术参数中所说明的最大工作超压。
避免与化学品接触。
每天检查高压软管。
不要再使用弯曲的软管。

如果可以看见软管的外部钢丝层，则不要再使用高压软管。

不要再使用螺纹受到损坏的高压软管。
铺设高压软管时应使它不受到碾压。
不要再使用受到碾压、弯曲、撞击荷载的软管，即使看不出损坏。
存放高压软管时应使其不产生机械荷载。

安全装置

安全装置用于保护使用者，不得令其失效或不让其发挥功能。

防缺水装置

缺水保护装置可防止燃烧器缺水时过热。只有水量供应充足时，燃烧器方可工作。

溢流阀

如果手持式喷枪已关闭，则溢流阀打开且高压泵会将水引回至泵体吸入侧。从而防止出现超过允许工作压力的情况。
溢流阀在出厂时已设置好并进行了铅封。仅允许由客服人员对其进行调节。

安全阀

如果溢流阀发生故障，则安全阀打开。
安全阀在出厂时已经设置好并进行了铅封。只能通过客户服务人员进行调节。

压力开关

当低于最小工作压力时，压力开关切断燃烧器；当高于最小工作压力时，压力开关再次接通燃烧器。

保险卡扣

手持式喷枪上的保险卡扣防止设备意外启动。

调试设备

警告

受伤危险！设备、附件、供电线路和接头必须处于完好无损的状态。如果设备的状态存有疑问，则不允许使用设备。

装上喷射管搁架

首次投入运行之前装上两个喷射管搁架（见说明书开头的图A）。

检查高压泵的油位

注意

损坏危险！当油呈乳状时，请立即通知Karcher 客户服务部门。

检查油位视窗上的高压泵油位。如果油位降到“最低油位”以下，则不要使用设备。

需要时重新加油（参见技术参数）。

发动机

注意“安全提示”一节！

调试前阅读发动机制造商的操作说明书并且尤其要注意安全提示。
检查空气过滤器。
检查发动机的油位。如果油位降到“最低油位”以下，则不要使用设备。
需要时重新加油。

HDS 1000 BE:

向燃料罐中加入无铅汽油。不使用双冲程混合燃料。

HDS 1000 DE:

向燃料箱内注入柴油燃料。

加入燃料

危险

爆炸危险！只注入柴油燃料或轻燃油。不得使用不合适的燃料，如：汽油。

注意

干运转存在燃料泵损坏危险。在冷水运行模式下，也尽可能地加注燃料箱，直至燃料指示灯熄灭。

加入燃料。
关上油箱封盖。
擦掉溢出来的燃料。

注满液体软化剂

提示：供货范围包括一试样桶液体软化剂。

Kärcher HDS 1000 Be - 注满液体软化剂 - 1

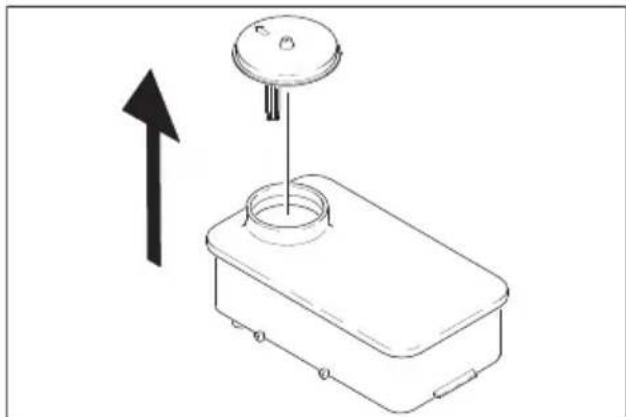

使用Karcher软化剂RM110（订货号2.780-001）注入容器。
- 在使用含石灰质的自来水工作时，液体软化剂可防止加热蛇管硬化。在水箱入口处以点滴方式配量。
计量装置已在出厂前被调整至中等水质硬度。

调整液体软化剂的计量

危险

危险电压！调整仪允许由电气专业人员执行。

检测本地水质硬度：
- 通过本地供水公司
- 使用硬度检测仪（订货号6.768-004）进行检测。
打开电气盒。

Kärcher HDS 1000 Be - 危险 - 1

依据水质硬度调整旋转式电位器（a）。从表格中选取正确的设置。

举例：

当水质硬度为 15^ 时，旋转式电位器的刻度值调整为7。

水质硬度(°dII)旋转式电位器上的刻度
5	10
10	8
15	7
20 6.5
25	6
30 5.5

电池

电池安全提示

一旦接触到电池，则务必请注意下列警示：

i	注意电池上及使用说明书中的提示!
	戴上眼镜防护装置!
	将酸和电池远离儿童!
	爆炸危险!
	禁止火焰、火花、敞开式灯和吸烟!
	侵蚀危险!
+	急救!

警示!

清理!

不要将电池扔到垃圾桶中!

危险

爆炸危险！不要将工具或类似物品放到电池上，也就是说，不要放到终端极和电池连接件上。

危险

受伤危险！从不要让伤口接触到铅。在电池上结束工作后始终要洗手。

电池充电

危险

受伤危险！处理电池时应遵守安全规范。注意充电器制造商的使用说明书。

拔下电池。
将充电器的正极导线与电池的正极接头相连。
将充电器的负极导线与电池的负极接头相连。
插上电源插头并打开充电器。
使用最大可能小的充电电流给电池充电。

检查并修正电池液的液位

注意

如系充酸电池，则定期检查酸液液位。

拧出所有电池封罩。
如果液位过低，则给电池加入蒸馏水，直至达到标记。
电池充电。
拧上电池封罩。

安装手持式喷枪、喷射管、喷嘴和高压软管

提示：EASY!Lock系统可快速且安全地将部件连接起来，只需将快速螺纹旋转一圈即可完成。

图4

将喷射管与手持式喷枪相连并用手拧紧(EASY!Lock)。
将高压喷嘴插到喷射管上。
安装锁紧螺帽并用手拧紧(EASY!Lock)。
将高压软管与手持式喷枪和设备的高压接口相连并用手拧紧（EASY!Lock）。

自来水连接管

接口数据参见技术参数。

设备水管上的进水管（至少长 7.5m ，最小直径 3 / 4 “）接上供水装置（例如水龙头）。

提示：进水软管不属供货范围。

将水从水箱中抽出。

本高压清洗机经装配相应附件后可用于抽吸地表水，例如：雨水桶或池塘。
最大抽吸高度为 1m

危险

受伤和损坏危险！绝不要从饮用水容器中抽水。绝不要抽含有溶剂的液体（如油漆稀释剂、汽油）、油或未经过滤的水。设备中的密封件不耐溶剂腐蚀。溶剂喷雾高度易燃、易爆且有毒。

将带过滤器（配件）的抽水软管（直径至少为 3 / 4 “）连接到水接头上。
清洁剂计量阀调至“0”位置。

操作说明

危险

爆炸危险！不得喷射可燃液体。

危险

存在受伤危险！禁止使用未安装喷射管的设备。每次使用前，须检查喷射管是否牢固。喷射管螺栓连接件须用手拧紧。

危险

受伤危险！在工作时，用两只手紧握手持式喷枪和喷射管。

危险

受伤危险！在运行期间，控制杆和保护杆不可卡住。

危险

受伤危险！若保护杆损坏，请向客户服务处咨询。

注意

干运转存在燃料泵损坏危险。在冷水运行模式下，也尽可能地加注燃料箱，直至燃料指示灯熄灭。

打开/关闭手持式喷枪

打开手持式喷枪：压下安全掣子和扳机。
关闭手持式喷枪：松开安全掣子和扳机。

更换喷嘴

危险

受伤危险！更换喷嘴前应关断设备并操纵手持式喷枪，直到设备无压力。

将手持式喷枪固定，为此将保险卡扣向前推。
更换喷嘴。

清洁

根据待清洗表面调整压力/温度和清洁剂浓度。
提示：始终首先从较远的距离上将高压水束对准所需洗涤的物体，以免因压力过高而产生损害。

使用高压喷嘴作业

喷射角度对高压水柱的喷射效果起到决定性作用。通过情况下，使用一个 25^ 扁平水柱喷嘴进行作业（包含在供货范围内）。

推荐的喷嘴以附件形式提供

针对顽固污垢0°全水柱喷
针对敏感易损表面和轻微污垢 40^ 扁平水柱喷嘴
针对厚重、顽固污垢污垢清除器
- 喷射角度可调式喷嘴可应对不同的清洗任务 - 转角式 Vario 喷嘴

启动设备

打开进水阀。
设备开关调至使用冷／热水运行模式。
根据发动机制造商的操作说明书启动发动机。
解下手持式喷枪，为此将保险卡扣向后推。
打开手持式喷枪。

使用冷水运行

设备开关调至“燃烧器关”位置。

使用热水运行

危险

存在灼伤危险！

设备开关调至所需工作温度（最高 98^ ）。燃烧器被接通。

调整工作压力和输送量

通过转动手持式喷枪上的压力/用量调节装置调整工作压力和输送量 (+ / - ) 。
危险

有受伤危险！在调整压力/用量调节装置时，注意喷射管的螺栓连接件不能松动。

使用洗涤剂的运行

注意

不适宜的清洁剂会损伤设备和待清洗物件。

为了保护环境，请节省使用洗涤剂。
注意清洁剂随附的推荐剂量和提示。
只能使用设备生产商批准使用的洗涤剂。
Kärcher 的洗涤剂保证无干扰地工作。请允许我们给您建议，或者阅读我们的产品目录或者洗涤剂信息页。
把洗涤剂抽吸软管挂到装有洗涤剂的容器上。
清洁剂计量阀调至所需浓度。

中断运行

关闭手持式喷枪。
将手持式喷枪固定，为此将保险卡扣向前推。

提示：一旦关闭手持式喷枪，发动机会以空载转速继续运转。由此水在泵内循环并升温。如果泵上的气缸盖达到了最高允许温度（ 80^ ），则气缸盖上的安全恒温器

会切断发动机。当冷却至 50^ 以下后，设备可再次投入运行。

使用自来水管道网中的高压水运行可加速冷却：

将手持式喷枪打开约2-3分钟，从而让流水对气缸头进行冷却。
再次启动电机。

使用洗涤剂运行后

清洁剂计量阀调至“0”位置。
一旦打开手持式喷枪，则至少用1分钟的时间将高压清洗机冲洗干净。

关闭高压清洗机

危险

因热水而产生烫伤危险！使用热水运行后，必须在打开手持式喷枪的情况下使用冷水让高压清洗机运行至少两分钟的时间以使其冷却。

在使用含盐的水（海水）运行结束后，在打开手持式喷枪的情况下使用管道水将设备至少冲洗2-3分钟直至干净。

注意

损坏危险！在手持式喷枪已打开的情况下，切勿关断满负荷运转的发动机。

设备开关调至“燃烧器关”位置。
关闭手持式喷枪。电机调节至空载转数。
将发动机上的设备开关打到“OFF”并关闭燃料龙头。
关闭供水装置。
控制手持喷枪，直到没有压力。
使用保险卡扣锁住手持式喷枪，防止意外打开。
从设备上拧下进水软管。

储存

心

受伤和损坏危险！存放时要注意设备的重量。

运输

注意

在运输期间对控制杆进行保护，以防其损坏。

心
受伤和损坏危险！运输时要注意设备的重量。
用车辆进行运输时，根据各适用准则确保设备不会滑倒和倾覆。

保养与维护

您可以和您的零售商签定安全检查或者维修协议。请咨询我们。

危险

因设备意外运行带来的受伤危险。在设备上执行作业前，拔下火花塞插头或取下电池。

检查高压管是否损伤（爆裂危险）。立即更换受损高压软管。

每周的

检查高压泵的油位。

注意

损坏危险！当油呈乳状时，请立即通知Karcher 客户服务部门。

每月保养

清洗水接口的滤网。
清洗缺水保护装置中的滤网。
清洗清洁剂吸入软管上的过滤器。

每500个运行小时，至少每年一次

设备除垢。
由售后服务人员进行设备维护。

保养工作

高压泵

更换油：

准备好容量约为1升的集油器。
拧出放油螺栓。
将油放到接漏容器中。

对废油进行环保弃置处理或上交至授权收集中心。

旋入放油螺栓。
缓慢注入新油，直至油位到达油位视窗上的”最大“刻度。

提示：必须让气泡能够逸出。

油类和加油量参见技术参数。

发动机

根据发动机制造商的操作说明书中的说明在发动机上实施保养工作。

设备除垢

管道内的沉积物会增大流动阻力，从而导致电机负荷过大。

危险

可燃性气体造成的爆炸危险！除垢时，禁止吸烟。保持良好通风。

危险

酸性液体造成的腐蚀危险！穿戴护目镜和防护手套。

实施：

除垢时，依据法律规定仅允许使用经检验合格且带检验标志的锅炉水垢溶剂。

RM 100（订货号6.287-008）可溶解石灰石及石灰石与洗涤剂残留物形成的化合物。
RM 101 （订货号6.287-013）可溶解RM 100无法溶解的沉积物。
先向一个20升的容器内注入15升水。
再加入1升锅炉水垢溶剂。
将水管直接连接至泵头上，并将自由端悬挂在容器内。
将已连接好的无喷嘴喷射管插入容器内。
根据发动机制造商的操作说明书启动发动机。
打开手持式喷枪，在除垢时不可关闭。
设备开关调至工作温度 40^
运行设备，直至达到工作温度。
关断设备，并停置20分钟。手持式喷枪须保持打开。
设备与空泵相连。

提示：接下来，我们建议在进行腐蚀防护和酸性液体残留物中和处理时，通过清洁剂容器将碱性溶剂（例如：RM81）泵送至设备。

防冻措施

注意

损坏危险！设备中结冰的水可损坏设备零部件。

冬季将设备保管在一个供暖的房间内或者排空。如果长时间中断运行，则建议用泵将防冻剂抽到设备中。
如果不可能将高压清洗机存放在无霜冻的地方，则将其封存。

放出水：
拧下进水软管和高压软管。
旋下锅炉底部的进水管道，并让加热蛇管空运转。

让设备运行最长1分钟，直至泵和水管排空。
■使用防冻剂彻底冲洗设备：提示：注意防冻剂制造商的操作规范。
将常用防冻剂注入浮子容器中。
启动高压清洗机（不带燃烧器），直到高压清洗机完全冲洗干净由此亦达到一定的防腐蚀作用。

故障排除

危险

因设备意外运行带来的受伤危险。在设备上执行作业前，拔下火花塞插头或取下电池。

液体软化剂容器已空，由于技术原因容器内始终存有残留物。
注满。
- 容器内电极脏污
清洗电极。

设备不运作

注意发动机生产商操作说明书中的提示！

燃料箱空

注满。

HDS 1000 BE: 火花塞（电机）脏污/损坏
清洗或更换火花塞。
- 在长时间循环运行后，高压泵上的安全恒温器已将设备关断。
让设备冷却，之后再次接通。在此，还可参阅”中断运行“章节的内容。

设备不产生压力

发动机运行转速过低

检查发动机的运行转速（参见技术参数）。
HDS1000BE：火花塞（电机）脏污/损坏
清洗或更换火花塞。
- 喷嘴堵塞 / 己洗净
清洗 / 更换喷嘴。

水接口的滤网脏污
清洗滤网。
进水量太少
检查进水量（参看技术参数）。
通向泵的进水管道不密封或者堵塞。
检查整个到泵的进水管道。
系统中存在空气

排除水泵中的空气：

清洁剂计量阀调至“0”位置。
打开进水阀。
根据发动机制造商的操作说明书启动发动机。
拧下喷嘴排空设备，并让设备运行直至水无气泡流出。
关闭设备，拧下喷头。

高压泵不密封

泵不密封

提示：允许3滴/分钟。

更严重的不密封请找客服。

敲击高压泵

通向泵的进水管道不密封
检查整个到泵的进水管道。
系统中存在空气
