NAVODILA ZA UPORABO MU2R15 LG

Prosimo, preberite ta priročnik v celoti pred nameščanjem vaše naprave. Po tem, ko ste ga natančno prebrali, prosimo ohranite ta priročnik za bodočo referenco.

Prevod originalnega pouka (R32)

Ta priročnik je poenostavljena različica izvirnega priročnika. Izvirni priročnik lahko prenesete s spletnega mesta www.lg.com.

OZNAKA MODELA

Informacije o izdelku

• lme izdelka: Klimatska naprava
• Naziv modela:

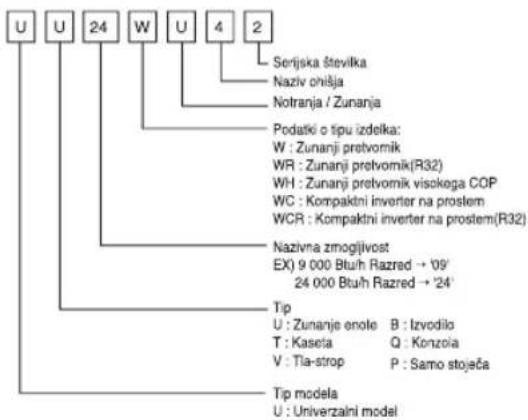

U U 24 W U 4 2 Serijska številka Naziv ohišja Notranja / Zunanja Podatki o tipu izdelka: W : Zunanji pretvomik WR : Zunanji pretvomik(R32) WH : Zunanji pretvomik visakega COP WC : Kompaktni inverter na prostem WCR : Kompaktni inverter na prostem(R32) Nazivna zmogljivost EX) 9 000 Btu/h Razred → '09' 24 000 Btu/h Razred → '24' Tip U : Zunanje enole B : Izvodilo T : Kaseta Q : Konzoia V : Tla-strop P : Samo stoječa Tip modela U : Univerzaini model

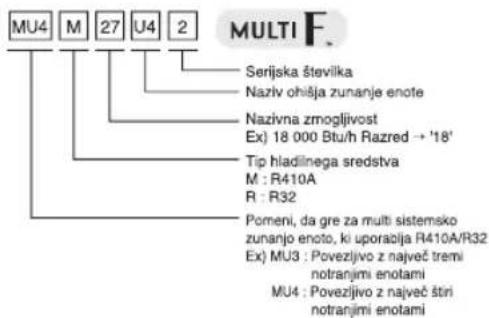

MULTI F. MU4 M 27 U4 2 Serijska številka Naziv ohišja zunanje enote Nazivna zmogljivost Ex) 18 000 Btu/h Razred → '18' Tip hladilnega sredstva M : R410A R : R32 Pomeni, da gre za multi sistemsko zunanjo enoto, ki uporacija R410A/R32 Ex) MU3 : Povezljivo z najveć tremi notranjmi enotami MU4 : Povezljivo z najveć štri notranjmi enotami

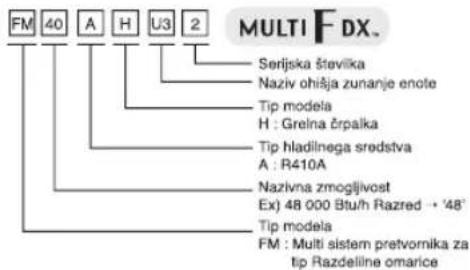

MULTIF DX. FM 40 A H U3 2 Serijska številka Naziv ohišja zunanje enote Tip modela H : Grelna črpačka Tip hladilnega sredstva A : R410A Nazivna zmogljivost Ex) 48 000 Btu/h Razred • '48' Tip modela FM : Multi sistem pretvornika za tip Razdelilne omarice

• Dodatne informacije : serijska številka se nahaja pod črtno kodo izdelka.
• Največji možni tlak

Visoki : 4.2 MPa

Nizki : 2.4 MPa

Zračno oddajanje zvoka

Zvočni tlak A-teže, ki ga oddaja ta izdelek, je manjši od 70 dB.

** Nivo zvoka lahko niha glede na stran naprave.

Navedene vrednosti se nanašajo na nivo oddajanja in ne predstavljajo nujno varnih nivojev za delo.

Čeprav obstaja povezava med nivoji oddajanja in izpostavljenosti, iz te ni mogoče zanesljivo določiti dodatne potrebe po previdnosti.

Faktorji, ki vplivajo na dejanski nivo izpostavljenosti, vključujejo lastnosti delovnega prostora in druge vire hrupa, t.j. opremo in pripadajoče procese v času, ko je upravitelj izpostavljen hrupu.

Dovoljeni nivo izpostavljenosti tudi lahko variira glede na državo.

Ti podatki pa bodo uporabniku opreme omogočili boljšo oceno tveganja.

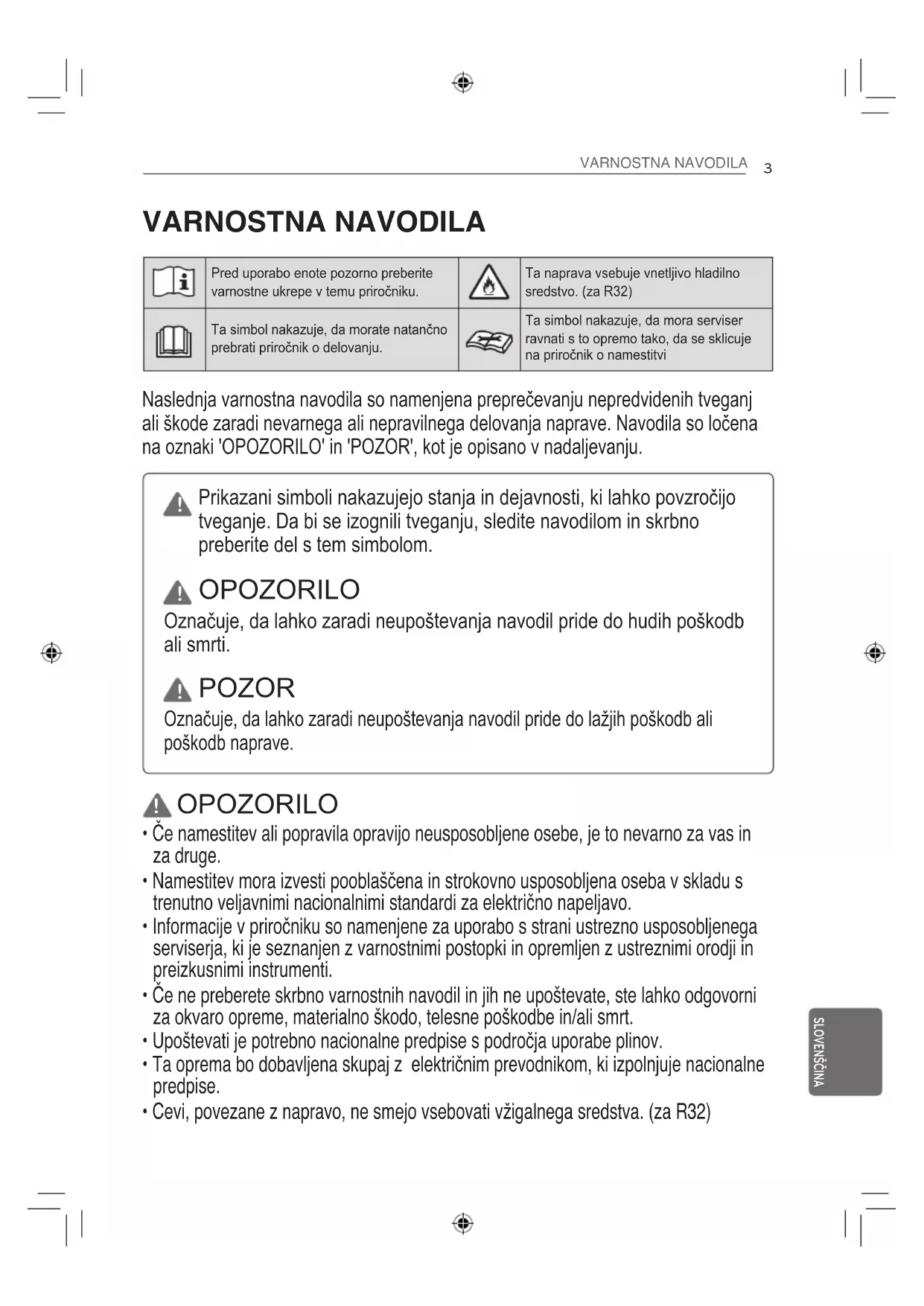

VARNOSTNA NAVODILA

	Pred uporabo enote pozorno preberite varnostne ukrepe v temu priročniku.		Ta naprava vsebuje vnetljivo hladilno sredstvo. (za R32)
	Ta simbol nakazuje, da morate natančno prebrati priročnik o delovanju.		Ta simbol nakazuje, da mora serviser ravnati s to opremo tako, da se sklicuje na priročnik o namestitvi

Naslednja varnostna navodila so namenjena preprečevanju nepredvidenih tveganj ali škode zaradi nevarnega ali nepravilnega delovanja naprave. Navodila so ločena na oznaki 'OPOZORILO' in 'POZOR', kot je opisano v nadaljevanju.

Prikazani simboli nakazujejo stanja in dejavnosti, ki lahko povzročijo tveganje. Da bi se izognili tveganju, sledite navodilom in skrbno preberite del s tem simbolom.

OPOZORILO

Označuje, da lahko zaradi neupoštevanja navodil pride do hudih poškodb ali smrti.

POZOR

Označuje, da lahko zaradi neupoštevanja navodil pride do lažjih poškodb ali poškodb naprave.

OPOZORILO

• Če namestitev ali popravila opravijo neusposobljene osebe, je to nevarno za vas in za druge.
• Namestitev mora izvesti pooblaščena in strokovno usposobljena oseba v skladu s trenutno veljavnimi nacionalnimi standardi za električno napeljavo.
• Informacije v priročniku so namenjene za uporabo s strani ustrezno usposobljenega serviserja, ki je seznanjen z varnostnimi postopki in opremljen z ustreznimi orodji in preizkusnimi instrumenti.
• Če ne preberete skrbno varnostnih navodil in jih ne upoštevate, ste lahko odgovorni za okvaro opreme, materialno škodo, telesne poškodbe in/ali smrt.
• Upoštevati je potrebno nacionalne predpise s področja uporabe plinov.
  • Ta oprema bo dobavljena skupaj z električnim prevodnikom, ki izpolnjuje nacionalne predpise.
• Cevi, povezane z napravo, ne smejo vsebovati vžigalnega sredstva. (za R32)

Namestitev

- Ne uporabljajte premalo zmogljivega ali pokvarjenega inštalacijskega odklopnika. Uporabljajte odklopnik in varovalko ustrezne zmogljivosti. Obstaja nevarnost požara ali udara električnega toka.

- Za delo na električnih delih se obrnite na zastopnika, prodajalca, kvalificiranega električarja ali pooblaščeni servisni center. Izdelka ne poskušajte razstaviti ali popraviti sami. Obstaja nevarnost požara ali udara električnega toka.

- Izdelek vedno ozemljite v skladu s shemo električnega vezja. Ozemljitvenega kabla ne smete povezati s cevmi za vodo ali plin, strelovodi ali telefonskimi ozemljitvenimi žicami. Obstaja nevarnost požara ali udara električnega toka.

- Trdno namestite ploščo in pokrov krmilne omarice. Zaradi prahu, vode ipd. obstaja nevarnost požara ali udara električnega toka.

- Uporabljajte odklopnik ali varovalko ustrezne zmogljivosti. Obstaja nevarnost požara ali udara električnega toka.

- Električnega napajalnega kabla ne smete spreminjati ali podaljševati. Če je napajalni kabel opraskan ali ima olupljeno izolacijo oziroma je dotrajan, ga je treba zamenjati. Obstaja nevarnost požara ali udara električnega toka.

- Za montažo, demontažo ali ponovno montažo se vedno obrnite na zastopnika ali pooblaščeni servisni center. Obstaja nevarnost požara, električnega udara, eksplozije ali telesnih poškodb.

- Izdelka ne nameščajte na poškodovano montažno stojalo. Prepričajte se, da se montažno območje ne bo poslabšalo s starostjo. To lahko povzroči padec izdelka.

- Nikoli ne nameščajte zunanje enote na premikajoči se podstavek oziroma je ne postavljajte na mesto, kjer lahko pade. Padec zunanje enote lahko povzroči škodo ali telesne poškodbe oziroma celo smrt osebe.

- Kondenzator za dvig napetosti v zunanji enoti dobavlja električno energijo visoke napetosti električnim komponentam. Pred popravilom morate popolnoma izprazniti kondenzator. Napolnjeni kondenzator lahko povzroči električni šok.

- Pri namestitvi enote uporabite komplet za namestitev, ki je priložen izdelku. V nasprotnem primeru lahko enota pade in povzroči hude telesne poškodbe.

- Kabelske povezave za notranjo/zunanjo enoto morajo biti dobro pritrjene in kabel mora biti pravilno speljan, tako da kabel, ki vodi od priključkov, ni napet. Nepravilne ali ohlapne povezave lahko povzročijo segrevanje ali požar.

- Embalažo odložite na varno mesto. Po namestitvi ali servisiranju odložite dele, kot so npr. vijaki, žeblji, baterije, zlomljene stvari ipd. na varno in nato odtrgajte in zavrzite plastične embalažne vrečke. Otroci se lahko med igranjem s temi deli poškodujejo.

- Ne pozabite preveriti hladilnega sredstva, ki ga boste uporabljali. Preberite nalepko na izdelku. Uporaba napačnega hladilnega sredstva lahko prepreči normalno delovanje enote.

- Ne vklapljajte odklopnika ali moči, pod pogojem, da so sprednja plošča, omarica, zgornji pokrov, pokrov krmilne plošče odstranjeni ali odprti. V nasprotnem primeru lahko pride do požara, električnega udara, eksplozije ali smrti.

• Ko izvajate preizkus puščanja ali odvod zraka, uporabite vakuumsko črpalko ali inertni (dušik) plin. Ne stiskajte zraka ali kisika in ne uporabljajte vnetljivih plinov. V nasprotnem primeru, lahko pride do požara ali eksplozije.
• Naprava mora biti shranjena v sobi brez delovanja neprekinjenih virov vžiga (na primer: odprti plameni, delujoča plinska naprava ali delujoč električni grelec.)
• Ne uporabljajte sredstev za pospešitev procesa odmrzovanja ali za čiščenje, razentistih, ki jih priporoča proizvajalec.
• Ne preluknjajte ali sežigajte sistema hladilnega cikla.
• Zavedajte se, da hladilna sredstva ne smejo vsebovati vonj.
• Poskrbite, da bodo vse prezračevalne odprtine pretočne in čiste.
• Naprava mora biti shranjena v dobro prezračevanem prostoru, kjer je velikost prostora ustreza površini sobe, kot je določeno za delovanje.
• Napeljava hladilnega sredstva mora biti ustrezno zaščitena ali zaprta, da se ne poškoduje.
• Fleksibilni priključki hladilnih sredstev (kot povezovalne linije med notranjo in zunanjo enoto), ki se lahko razseljeni med običajnimi operacijami, morajo biti zaščiteni pred mehanskimi poškodbami.
• Spajkane, varjene ali mehanske spoje napeljave je potrebno izdelati še pred odprtjem ventilov za sprostitev hladilnega sredstva v komponente napeljave.
• Mehanične povezave bi morale biti dostopne za namene vzdrževanja.
• Naprava mora biti izklopljena iz električnega vira med servisom in ko zamenjujete dele.
• Ne dotikajte se hladilne cevi in vodne cevi ali drugih notranjih delov, medtem ko enota deluje ali takoj po uporabi. To lahko povzroči opekline ali ozebline.
• Ne namestite izdelka na neparalelno ali pokvarjeno stojalo. To lahko povzroči telesno poškodbo, nesrečo ali poškodbo izdelka.
• Spotrebič musí byť inštalovaný v súlade s národnými predpismi pre elektroinštaláciu.

Delovanje

• Če je bil izdelek namočen (zaradi poplave ali ker je bil potopljen) v vodi, se pred ponovno uporabo obrnite na pooblaščeni servisni center za popravilo. Obstaja nevarnost požara ali udara električnega toka.
• Uporabljajte samo tiste dele, ki so navedeni na seznamu servisnih delov. Opreme nikoli ne poskušajte popravljati sami. Uporaba neustreznih delov lahko povzroči električni šok, čezmerno segrevanje ali požar.
• Izdelka se ne smete dotikati, upravljati ali ga popravljati z mokrimi rokami. Ko izvlečete kabel, pridržite vtič z roko. Obstaja nevarnost električnega udara ali požara.
• V bližino napajalnega kabla ne postavljajte grelnikov ali drugih naprav za ogrevanje. Obstaja nevarnost požara in udara električnega toka.
• Preprečite vdor vode v električne dele. Enoto namestite tako, da bo odmaknjena od virov vode. Obstaja nevarnost požara, okvare izdelka ali električnega udara.

• V bližini izdelka ne smete hraniti, uporabiti ali omogočiti vdora vnetljivih plinov ali vnetljivih snovi. Obstaja nevarnost požara.

• Izdelka ne smete uporabljati daljši čas v tesno zaprtih prostorih. Redno zračite. Lahko pride do pomanjkanja kisika, kar lahko škoduje vašemu zdravju.

• Sprednje mreže izdelka ne odpirajte med delovanjem. (Ce je naprava opremljena z elektrostatičnim filtrom, se tega ne dotikajte.) Obstaja nevarnost fizične poškodbe, električnega udara ali okvare izdelka.
• Če opazite, da iz izdelka prihajajo nenavadni zvoki, vonjave ali dim, takoj izklopite odklopnik ali napajalni kabel. Obstaja nevarnost električnega udara ali požara.
• Kadar enota deluje v prostoru, kjer se nahaja štedilnik ali grelni element, prostor večkrat zračite. Sicer lahko pride do zdravju škodljivega pomanjkanja kisika.
• Če izdelka ne boste uporabljali daljši čas, odklopite vtič električnega napajanja ali izklopite odklopnik. Obstaja nevarnost poškodbe ali okvare izdelka oziroma neželenega delovanja.
• Zagotovite, da nihče ne pohodi ali pade na notranjo enoto, bodite pozorni posebej na otroke. To lahko povzroči telesne poškodbe in poškodbe na izdelku.
• Zagotovite, da napajalnega kabla ni mogoče izvleči ali poškodovati med delovanjem. Obstaja nevarnost požara ali udara električnega toka.
• Na napajalni kabel ne smete postaviti NICESAR. Obstaja nevarnost požara ali udara električnega toka.
• Če pride do uhajanja vnetljivih plinov, izklopite plin in odprite okno za prezračevanje, preden vklopite izdelek. Takrat ne smete uporabljati telefona oziroma ne smete vklopiti ali izklopiti stikal. Obstaja nevarnost eksplozije ali požara.
• Kadar klimatsko napravo uporabljatę skupaj z drugim grelnim aparatom, morate zagotoviti ustrezno prezračevanje. Če tega ne storite, lahko pride do požara, resnih telesnih poškodb ali okvare izdelka.
• Periodično (več kot enkrat/leto) brisanje prahu ali čiščenje slanih delcev, ki se zataknejo v izmenjevalcu gretja, tako da uporabite vodo.
• Odmontirajte enoto, z oljem v hladilu in morebitnimi deli ravnajte v skladu z lokalnimi in nacionalnimi standardi.

POZOR

Namestitev

• Pri dvigovanju in prenosu izdelka morata sodelovati vsaj dve osebi, lahko tudi več. Naredite vse, da se izognete telesnim poškodbam.
• Izdelka ne nameščajte na mesta, kjer bo neposredno izpostavljen morskemu vetru (pršenju slane morske vode). To lahko povzroči rjavenje izdelka.
• Za nemoteno odvajanje kondenzirane vode morate pravilno namestiti odtočno cev. Neustrezna namestitev lahko povzroči uhajanje vode.
• Pri namestitvi izdelka ne smete nagibati. Da preprečite vibracije in hrup.
• Izdelka ne smete namestiti, kjer lahko hrup ali vroč zrak iz zunanje enote povzroči škodo ali moti sosede. Zaradi teh težav lahko pride do konflikta s sosedi.

• Po montaži ali popravilu izdelka vedno preverite za uhajanje plina (hladilnega sredstva). Prenizka raven hladilnega sredstva lahko povzroči okvaro izdelka.

• Vsaka oseba, ki se ukvarja z delom na ali vdira v hladilni krogotok, mora imeti trenutno veljavno potrdilo organa, ki je industrijsko akreditiran za ocenjenjevanje, ki dovoljuje njihovo usposobljenost za ravnanje s hladilnimi sredstvi varno v skladu z industrijsko priznano specifikacijo ocenjevanja.

• Med namestitvijo, vzdrževanjem ali servisiranjem izdelka nosite ustrezno opremo za osebno zaščito (PPE).
• Če je dovodni kabel poškodovan, ga je potrebno zamenjati s posebnim kablom ali kompletom, katerega priskrbi izdelovalec ali servisni agent.
• Napeljava cevi mora biti zaščitena pred fizičnimi poškodbami.
• Pri inštalácii produktu udržujte paralelnú úroveň. V opačnom prípade môže spôsobit' vibrácie alebo únik vody. Môže to spôsobit' zranenie alebo nehodu.
• Če nekdo drug razen licenciranega strokovnjaka namesti, popravlja ali spreminja klimatske izdelke LG Electronics, je garancija neveljavna.
• Za vse stroške v zvezi s popravilom je potem v celoti odgovoren lastnik.
• Sredstva za prekinitev povezave morajo biti vgrajena v napeljavo v skladu s pravili za električno napeljavo.
• Ne vstavite drenažne cevi v odvodni kanal ali v odvodno cev. Smrad se lahko pojavi in lahko povzroči rjavenje izmenjevalca toplote ali cevi.
• Ne namestite enote v okolju, kjer je možnost eksplozije.

Delovanje

• Ne uporabljajte izdelka za posebne namene, kot je konzerviranje hrane, umetniških del ipd. To je klimatska naprava za navadne potrošnike in ne natančen hladilni sistem. Obstaja nevarnost poškodbe ali gmotne škode.
• Ne blokirajte vstopne ali izstopne odprtine za pretok zraka. To lahko povzroči okvaro izdelka.
• Za čiščenje uporabite mehko krpo. Ne uporabljajte močnih detergentov, topilnih sredstev, močnega curka vode, ipd. Obstaja nevarnost požara, električnega udara, ali poškodovanja plastičnih delov izdelka.
• Pri odstranjevanju zračnega filtra se ne dotikajte kovinskih delov izdelka. Obstaja nevarnost telesnih poškodb.
• Na izdelek ne smete stopiti oziroma nanj ne postavljajte drugih predmetov (Zunanje enote) Obstaja nevarnost telesnih poškodb in okvare izdelka.
• Zagotovite, da so filtri po čiščenju vedno trdno vstavljeni. Filter očistite vsaka dva tedna oz. pogosteje, će je treba. Umazan filter zmanjša učinkovitost.
• Med delovanjem izdelka ne vstavljajte rok ali drugih predmetov skozi vstopne ali izstopne odprtine za zrak. Ostri in gibljivi deli lahko povzročijo telesne poškodbe.
• Med odstranjevanjem embalaže in namestitvijo izdelka bodite previdni. Ostri robovi lahko povzročijo telesno poškodbo.
• Če med popravilom pride do uhajanja hladilnega plina, se ne dotikajte hladilnega plina, ki uhaja. Hladilni plin lahko povzroči ozebline.

• Pri odstranjevanju ali nameščanju enote ne smete nagibati. Kondenzirana voda v enoti se lahko razlije.

• Ne mešate zraka ali plina, razen hladilnega sredstva, ki je določeno za uporabo v sistemu. Če v sistem za hladilno sredstvo prodre zrak, lahko to privede do čezmernega povečanja tlaka, kar lahko povzroči poškodbe opreme ali telesne poškodbe.

• Če med montažo pride do uhajanja hladilnega sredstva, takoj prezračite območje. V nasprotnem primeru lahko to priveđe do negativnih posledic za vaše zdravje.
• Demontažo enote, ravnanje z oljem za hladilno sredstvo in deli enote je treba opraviti v skladu z lokalnimi in nacionalnimi standardi.
• Zamenjajte baterije v daljinskem upravljalniku z novimi baterijami istega tipa. Ne mešajte starih in novih baterij ali različnih tipov baterij. Obstaja nevarnost požara ali okvare izdelka.
• Baterij ne smete razstaviti ali jih ponovno napolniti. Baterij ne mečite v ogenj. Lahko se vnamejo ali eksplodirajo.
• Če tekočina iz baterij pride v stik s kožo ali obleko, jo sperite s čisto vodo. Ne uporabljajte daljinskega upravljalnika, če pride do uhajanja tekočine iz baterij. Kemikalije v baterijah lahko povzročijo opekline ali druge nevarnosti za zdravje.
• Če ste pogoltnili tekočino iz baterije, temeljito izpirajte notranjost ust in nato poiščite zdravniško pomoč. Če tega ne upoštevate, lahko pride do resnih zdravstvenih zapletov.
• Ne pustite, da klimatska naprava deluje dlje časa, ko je vlažnost zelo visoka in ko so vrata ali okna odprta. Vlaga lahko kondenzira in namoči ali poškoduje pohištvo.
• Ne izpostavljajte kože, otrok, ali rastlin hladnemu ali vročemu zraku iz klimatske naprave. To ni dobro za vaše zdravje.
• Ne pijte vode, ki ste jo odtočili iz izdelka. Ni sanitarna in lahko povzroči resne zdravstvene težave.
• Za čiščenje, vzdrževanje ali popravilo izdelka na višini uporabite stabilen stol ali lestev. Bodite previdni in preprečite telesne poškodbe.
• Naprava mora biti shranjena tako, da se preprečijo nastanki mehanske poškodbe.
• Vzdrževanje se izvaja le tako, je priporočeno s strani proizvajalca opreme. Vzdrževanje in popravila, ki zahtevajo pomoč drugih kvalificiranih delavcev, se izvaja pod nadzorom osebe, pristojne za uporabo vnetljivih hladilnih sredstev.
• Namestitev cevovoda se mora zmanjšati na minumum.
• Pri ponovni uporabi mehanskih spojev v notranjih prostorih, je obvezno namestiti nova tesnila.
• Ko se sežgane spoje uporabo v notranjih prostorih, se mora sežgani del ponovno izdelati.
• Sredstva za prekinitev povezave morajo biti vgrajena v napeljavo v skladu s pravili za električno napeljavo
• Aparata naj ne uporabljajo osebe (vključno z otroki) z zmanjšanimi telesnimi, čutnimi ali razumskimi sposobnostmi ali s pomanjkanjem izkušenj ter znanja, razen će je oseba, ki je odgovorna za njihovo varnost, zagotovila nadzor oz. jih natančno seznanila z uporabo aparata. Zagotovite ustrezen nadzor otrok in preprečite igranje z aparatom.
• To napravo lahko uporabljajo otroci od osmega leta starosti in osebe z zmanjšanimi fizičnimi, čutnimi ali umskimi sposobnostmi, ali s pomanjkanjem znanja in izkušenj pod pogojem, da so deležni nadzora ali vodenja pri varni uporabi naprave in razumejo s tem povezana tveganja. Otroci se ne smejo igrati z napravo. Uporabniškega čiščenja in vzdrževanja naj ne izvajajo otroci brez nadzora.

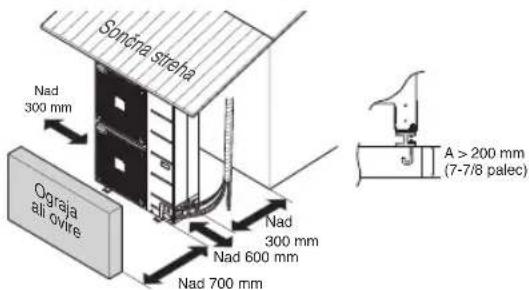

MESTO NAMESTITVE

• Če je nad napravo vgrajena zaščitna streha proti soncu in dežju se prepričajte, da zaradi tega ni ovirano oddajanje toplote kondenzatorja
• Zagotovite, da je ob prednjih, zadnjih in stranskih delih naprave, ki so nakazani s puščicami, ohranjenega dovolj prostora.
• Ne postavljajte rastlin ali živali na pot toplega zraka.
• Upoštevajte težo klimatske naprave in izberite mesto, kjer sta hrup in tresenje minimalna.
• Izberite mesto, na katerem topel zrak in hrup klimatske naprave ne bosta motila sosedov.
• Izberite mesto, ki je varno glede na težo in tresenje zunanje enote ter, kjer je mogoča ravna postavitev
• Izberite mesto, kjer naprava ni neposredno izpostavljena snegu ali dežju
• Namestite tako, da ni nevarnosti snega ali padca ledene sveče.
• Ne nameščajte na šibka tla, kot je dotrajan del zgradbe ali področje, kjer se nabira veliko snega.

Sondra strela Nad 300 mm Ograja ali ovire Nad 300 mm Nad 600 mm Nad 700 mm A >200 mm (7-7/8 palec)

POZOR

• Izdelka, težjega od 20 kg, ne sme prenašati ena sama oseba.
• Za pakiranje nekaterih izdelkov so uporabljeni PP pasovi. Ne uporabljajte teh kot sredstvo za transport, saj so lahko nevarni.
• Ne dotikajte se krilc menjalnika zraka z golimi rokami. Lahko se porežete.
• Plastično vrečo embalaže odtrgajte in jo zavrzite, da se otroci z njo ne bi igrali. Otroci se lahko zadušijo s plastično vrečo in umrejo.
• Pri prenašanju Zunanje enote pazite, da jo podprete na štirih koncih. Prenašanje in dvigovanje s podporo na treh koncih je neuravnovešeno in Zunanja enota lahko pade.
• Uporabite dva pasova, dolga vsaj 8 m.
• Na mestu, kjer se ohišje stika z jermenom, le-tega podložite s tkanino ali kartonom, da preprečite poškodbo ohišja.
• Podprite enoto in se prepričajte, da jo dvigujete s centra ravnovesja.

PRIKLJUČEVANJE CEVI

Priprava napeljave cevi

- Uporabite de-oksidiran baker kot material za napeljavo cevi, ki jih namestite.

• Popolnoma odstranite vse bruse od rezanja cevi / cevovoda na križnem rezu.
• Položite konec bakrene cevi/cevovoda navzdol, ko odstranjujete bruse, da bi se izognili padanju brusov v cevovod.

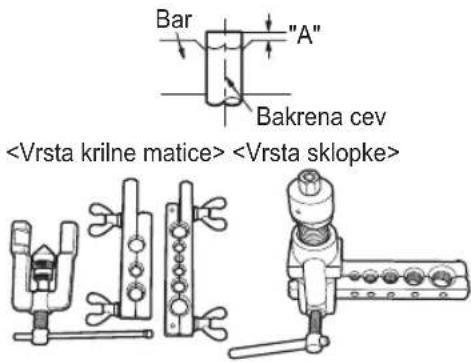

Delo na širjenju napeljave

Premer cevi inč (mm)	Inč (mm)
	Vrsta krilne matice Vrsta sklopke
∅ 1/4 (∅ 6.35)	0.04~0.05 (1.1~1.3)	0~0.02(0~0.5)
∅ 3/8 (∅ 9.52)	0.06~0.07 (1.5~1.7)
∅ 1/2 (∅ 12.7)	0.06~0.07 (1.6~1.8)
∅ 5/8 (∅ 15.88)	0.06~0.07 (1.6~1.8)
∅ 3/4 (∅ 19.05)	0.07~0.08 (1.9~2.1)

• Pri prenašanju obešene enote speljite vrvi pod enoto in uporabite po dve obesni točki spredaj in zadaj.
• Enoto vedno dvignite z vrvmi, nameščenimi na štirih točkah, da je obremenitev enote enakomerno razporejena.
• Vrvi pritrdite na enoto pod kotom, ki ne sme biti večji od 40°.

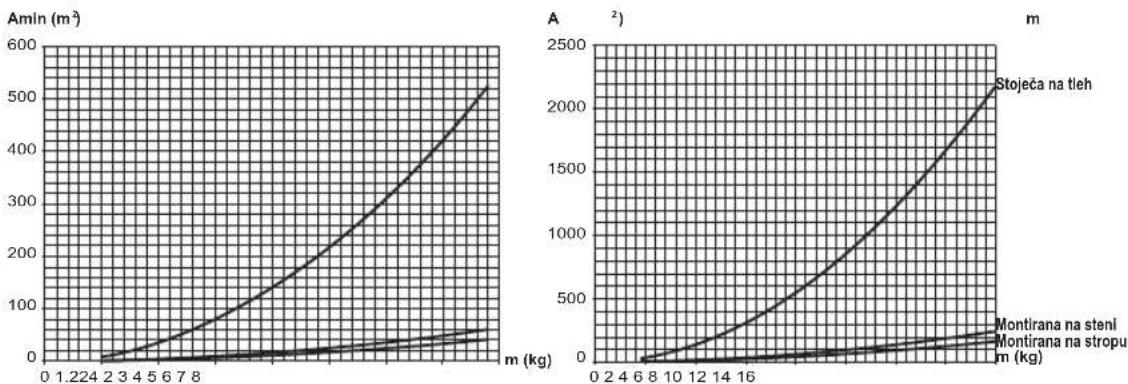

Minimalna površina tal (za R32)

• Naprava mora biti nameščena, upravljana in shranjena v sobi, kjer so tla večja od minimalne povšine.
• Za določanje minimalne površine uporabite graf tabelo.
• Konzolni model (za trg EU) je treba namestiti v skladu s standardom IEC 60335-2-40:2018 Edition 6.0.

IEC 60335-2-40:2013+A1:2016 Edition 5.1 IEC 60335-2-40:2018 Edition 6.0

- m : Celotna količina hladilnega sredstva v sistemu

- Celotna količina hladilnega sredstva : tovarniško polnjenje + dodatna količina sredstva

- Amin : minimalni prostor za namestitev

IEC 60335-2-40:2013+A1:2016 Edition 5.1
IEC 60335-2-40: 2018 Edition 6.0
IEC 60335-2-40:2013+A1:2016 Edition 5.1
IEC 60335-2-40: 2018 Edition 6.0
IEC 60335-2-40:2013+A1: IEC 60335-2-40:2016 Edition 5.1 2018 Edition 6.0

Stoječa na tleh		Stoječa na tleh		Montirana na steni		Montirana na steni		Montirana na stropu		Montirana na stropu
m (kg) Amin (m ^2 )		m (kg) Amin (m ^2 )		m (kg) Amin (m ^2 )		m (kg) Amin (m ^2 )		m (kg) Amin (m ^2 )		m (kg) Amin (m ^2 )
< 1.224 -		< 1.842 -		< 1.224 -		< 1.842 -		< 1.224 -		< 1.842 -
1.224 12.9		1.842 28.88		1.224 1.43		1.842 4.44		1.224 0.956		1.842 3.64
1.4 16.82		2.0 34.04		1.4 1.87		2.0 4.83		1.4 1.25		2.0 3.95
1.6 21.97		2.2 41.19		1.6 2.44		2.2 5.31		1.6 1.63		2.2 4.34
1.8 27.80		2.4 49.02		1.8 3.09		2.4 5.79		1.8 2.07		2.4 4.74
2.0 34.32		2.6 57.53		2.0 3.81		2.6 6.39		2.0 2.55		2.6 5.13
2.2 41.53		2.8 66.72		2.2 4.61		2.8 7.41		2.2 3.09		2.8 5.53
2.4 49.42		3.0 76.60		2.4 5.49		3.0 8.51		2.4 3.68		3.0 5.92
2.6 58.00		3.2 87.15		2.6 6.44		3.2 9.68		2.6 4.31		3.2 6.48
2.8 67.27		3.4 98.39		2.8 7.47		3.4 10.93		2.8 5.00		3.4 7.32
3.0 77.22		3.6 110.30		3.0 8.58		3.6 12.26		3.0 5.74		3.6 8.20
3.2 87.86		3.8 122.90		3.2 9.76		3.8 13.66		3.2 6.54		3.8 9.14
3.4 99.19		4.0 136.17		3.4 11.02		4.0 15.13		3.4 7.38		4.0 10.13
3.6 111.20		4.2 150.13		3.6 12.36		4.2 16.68		3.6 8.27		4.2 11.17
3.8 123.90		4.4 164.77		3.8 13.77		4.4 18.31		3.8 9.22		4.4 12.26
4.0 137.29		4.6 180.09		4.0 15.25		4.6 20.01		4.0 10.21		4.6 13.40
4.2 151.36		4.8 196.09		4.2 16.82		4.8 21.79		4.2 11.26		4.8 14.59
4.4 166.12		5.0 212.77		4.4 18.46		5.0 23.64		4.4 12.36		5.0 15.83
4.6 181.56		5.2 230.13		4.6 20.17		5.2 25.57		4.6 13.50		5.2 17.12
4.8 197.70		5.4 248.18		4.8 21.97		5.4 27.58		4.8 14.70		5.4 18.46
5.0 214.51		5.6 266.90		5.0 23.83		5.6 29.66		5.0 15.96		5.6 19.85
5.2 232.02		5.8 286.30		5.2 25.78		5.8 31.81		5.2 17.26		5.8 21.30
5.4 250.21		6.0 306.39		5.4 27.80		6.0 34.04		5.4 18.61		6.0 22.79
5.6 269.09				5.6 29.90				5.6 20.01
5.8 288.65				5.8 32.07				5.8 21.47
6.0 308.90				6.0 34.32				6.0 22.98

ELEKTRIČNO NAPAJANJE

- Sledite navodilom za tehnične standarde v zvezi z električno opremo in regulacijam električnega napajanja vaše vladne organizacije, ter napotkom dobavitelja električne energije.

Povezano z zunanjo enoto ali B.D. enoto.

Poskrbite, da električna dela opravijo pooblaščeni električni inženirji, ki uporabljajo posebne napeljave v skladu z regulacijami in tem priročnikom za namestitev. Če napajanje ni dovolj zmogljivo ali ne prevaja zadosti toka, lahko pride do požara ali električnega udara.

POZOR

Poskrbite, da zunanjo enoto ozemljite. Zemeljske žice ne povezujte s plinsko cevjo, cevjo s tekočino, žarilno palico ali telefonsko zemeljsko linijo. Če ozemljitev ni popolna, lahko pride do električnega udara.

Dela na električnem napajanju opravite v skladu z električno povezavo.

• Vse napajanje mora biti v skladu z lokalnimi pravili.
• Izberite vir napajanja, ki dovaja dovolj toka za potrebe klimatske naprave.
• Uporabite priznani ELCB (odklopnik) med virom napajanja in enoto. Nameščena mora biti naprava za odklop, s katero pravilno odklopite vse dovodne linije.
• Uporabite samo takšen model odklopnika, kot ga priporoča pooblaščeno osebje.

1)

Model (Btu/h)	Faza (∅)	ELCB
14 k/16 k	1	15 A
18 k/21 k/24 k	1	20 A
27 k/30 k	1	25 A

• Za podrobne električne lastnosti se obrnite na PDB
• Žice povežite s terminali na nadzorni plošči posamezno, v skladu s povezavami zunanje enote.
• Zagotovite, da barve žic zunanje enote in številke terminalov ustrezajo tistim na notranji enoti.
• Kadar žica za povezavo med notranjo in zunanjo enoto presega dolžino 40 m, povežite linijo za telekomunikacije ločeno od napajalne linije.
• Dovodna linija za naprave naj ne bo lažja od zaščite iz polikloroprena. (oznaka kode 60245 IEC 57)

Za zagotavljanje optimalnega delovanja in preprečevanje okvar morate izdelek redno čistiti.

POZOR

• Pred opravljanjem kakršnegakoli vzdrževanja najprej izklopite napajanje in odklopite napajalni kabel; v nasprotnem primeru lahko povzročite električni udar.
• Pri čiščenju filtrov nikoli ne uporabljajte vode, katere temperatura je višja od 40 °C. To lahko povzroči deformacije ali razbarvanje.
  • V nobenem primeru za čiščenje filtrov ne uporabljajte hlapnih snovi. Te snovi lahko poškodujejo površino izdelka.

Kadar imate vklopljeno klimatsko napravo ne puščajte neposredne sončne svetlobe v prostor.

- Ohranite enotno temperaturo prostora

Prilagodite vertikalni in horizontalni tok zraka tako, da zagotovite enakomerno temperaturo v prostoru.

- Prepričajte se, da so vrata in okna zaprta

Izogibajte se odpiranju vrat in oken kolikor je mogoče, da ohranite hladen zrak v prostoru.

• Redno čistite zračni filter.

Blokade v zračnem filtru oslabijo tok zraka in zmanjšajo učinek hlajenja in razvlaževanja. Očistite vsaj enkrat na dva tedna.

- Občasno prezračite sobo.

Ker so okna ob uporabi klimatske naprave večinoma zaprta, jih je pametno vsake toliko odpreti in prostor prezračiti.

ÚINÉIR & LÁMHLEABHAR SUITEÁIL

GLÉAS AERCHÓIRITHE
