MANUALE UTENTE MU2R15 LG

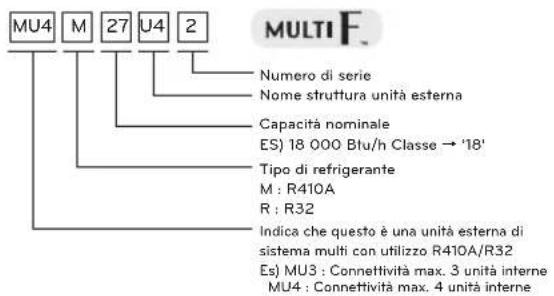

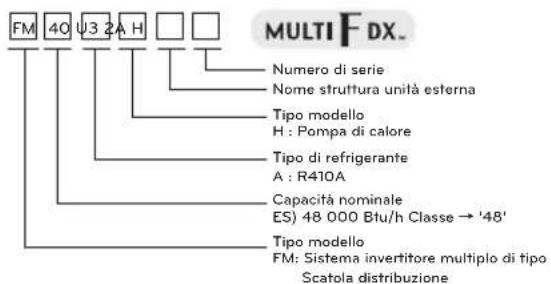

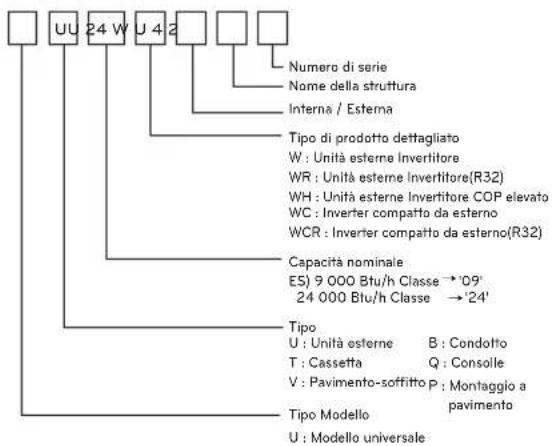

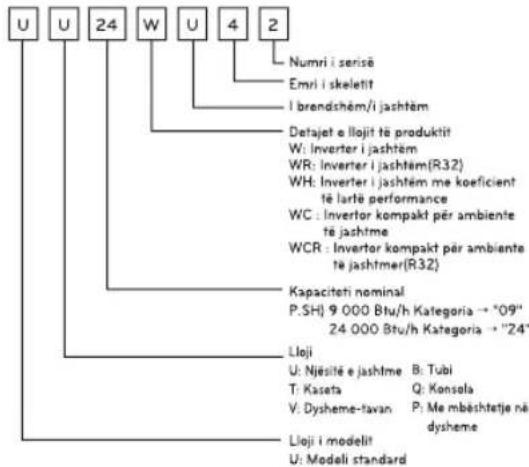

Traduzione delle istruzioni originali (R32) Il presente documento costituisce la versione ridotta del manuale originale disponibile sul sito www.lg.com. Copyright © 2016 - 2022 LG Electronics Inc. All Rights Reserved. CONDIZIONATORE D'ARIA www.lg.com Prima di installare il prodotto, leggere completamente questo manuale di installazione. Dopo avere letto il manuale di installazione conservarlo in un luogo sicuro per usarlo in futuro. ITALIANO2 DESIGNAZIONE MODELLO ITALIANO DESIGNAZIONE MODELLO - Nome prodotto : condizionatore d'aria - Nome modello : - Informazioni aggiuntive : il numero di serie si riferisce al codice a barre presente sul prodotto - Pressione max consentita Lato Alto : 4.2 MPa Lato basso : 2.4 MPa - Refrigerante : R32 Informazioni prodotto UU 24 W U 4 2 Numero di serieInterna / EsternaTipo di prodotto dettagliatoW : Unità esterne InvertitoreWR : Unità esterne Invertitore(R32)WH : Unità esterne Invertitore COP elevatoWC : Inverter compatto da esternoWCR : Inverter compatto da esterno(R32)Capacità nominaleES) 9 000 Btu/h Classe '09' 24 000 Btu/h Classe '24' Tipo Tipo ModelloU : Modello universaleU : Unità esterneT : CassettaV : Pavimento-soffittoB : CondottoQ : ConsolleP : Montaggio a pavimentoNome della struttura 40 U3 2A HTipo modelloNome struttura unità esternaNumero di serieH : Pompa di caloreTipo di refrigeranteA : R410ACapacità nominaleES) 48 000 Btu/h Classe → '48'Tipo modelloFM: Sistema invertitore multiplo di tipo Scatola distribuzione MU4 M 27 Tipo di refrigeranteM : R410AR : R32Capacità nominaleES) 18 000 Btu/h Classe → '18'Numero di serieNome struttura unità esterna U4 2 Indica che questo è una unità esterna di sistema multi con utilizzo R410A/R32Es) MU3 : Connettività max. 3 unità interne MU4 : Connettività max. 4 unità interne La pressione sonora ponderata emessa da questo prodotto è inferiore a 70 dB. ** Il livello di rumore può variare a seconda del sito. Le cifre riportate sono livelli di emissione e non sono necessariamente i livelli di sicurezza di lavoro. Mentre vi è una correlazione tra i livelli di emissione e di esposizione, questo non può essere utilizzato in modo affidabile per determinare se sono necessarie ulteriori precauzioni. I fattori che influenzano il livello effettivo di esposizione del personale comprendono le caratteristiche della camera di lavoro e le altre fonti di rumore, cioè il numero di apparecchiature e altri processi adiacenti e il periodo di tempo in cui un operatore è esposto al rumore. Inoltre, il livello di esposizione consentito può variare da paese a paese. Tuttavia queste informazioni permetteranno all'utente dell'apparecchiatura di effettuare una migliore valutazione del pericolo e del rischio. Emissione rumore aereoISTRUZIONI PER LA SICUREZZA

• L’installazione o le riparazioni eseguite da persone non qualificate possono provocare pericoli all’utente e a terze persone.

• Il servizio d'installazione deve essere eseguito in conformità agli standard elettrici nazionali ed esclusivamente da personale autorizzato.

• Le informazioni contenute nel manuale si riferiscono all’uso da parte di un tecnico di servizio qualificato che abbia familiarità con le procedure di sicurezza e disponga di utensili e strumenti di controllo adatti.

• Se non si leggono e non si applicano le istruzioni di questo manuale con precisione, si possono provocare il malfunzionamento dell’apparecchio, danni alla proprietà, lesioni personali e/o morte delle persone.

• Saranno rispettate le normative nazionali relative al gas.

• Questo dispositivo sarà fornito con un conduttore di alimentazione che risposta le normative nazionali.

• I condotti collegati a un elettrodomestico non conterranno una fonte di innesco. (per R32)

Leggere attentamente le precauzioni contenute nel presente manuale prima di avviare il funzionamento dell'apparecchio. Questo elettrodomestico è pieno di frigorigeno infiammabile.(per R32) Questo simbolo indica che il Manuale di istruzioni dovrebbe essere letto con attenzione. Questo simbolo indica che un tecnico specializzato dovrebbe gestire quest'attrezzatura facendo riferimento al Manuale di installazione. AVVERTENZA Indica che il mancato rispetto delle istruzioni può provocare lesioni personali gravi o fatali. ATTENZIONE Indica che il mancato rispetto delle istruzioni può provocare lievi lesioni personali o danni all'elettrodomestico. Questo simbolo indica operazioni o condizioni pericolose. Consultare con la massima attenzione il testo riportato assieme a questo simbolo e attenersi alle istruzioni per evitare rischi.

Le istruzioni seguenti sono fornite allo scopo di evitare rischi o danni imprevisti dovuti all'uso errato e non sicuro dell'elettrodomestico. Le istruzioni sono riportate con le diciture "AVVERTENZA" e "ATTENZIONE", come descritto di seguito.

ITALIANO Installazione

• Non utilizzare interruttori automatici difettosi o di potenza inferiore. Utilizzare fusibili e interruttori automatici di giusta tensione. Vi è il rischio di scosse elettriche o incendio.

• Per i collegamenti elettrici, rivolgersi al rivenditore, a un elettricista qualificato o a un centro di assistenza autorizzato. Non smontare o tentare di riparare il prodotto da soli. Vi è il rischio di scosse elettriche o incendio.

• Prevedere sempre la messa a terra per il prodotto secondo quanto indicato nello schema elettrico. Non collegare il filo della messa a terra a tubi di gas o dell’acqua, al parafulmine, o ai fili della messa a terra del telefono. Vi è il rischio di scosse elettriche o incendio.

• Installare il pannello e il coperchio della scatola di controllo in modo sicuro. Vi è il rischio di scosse elettriche o incendio dovuti a polvere, acqua, e così via.

• Utilizzare fusibili o interruttori automatici di giusta tensione. Vi è il rischio di scosse elettriche o incendio.

• Non modificare o prolungare il cavo di alimentazione. Se il cavo di alimentazione presenta graffi, spellature o altri segni di deterioramento, provvedere immediatamente alla sostituzione. Vi è il rischio di scosse elettriche o incendio.

Per l'installazione, la rimozione o la reinstallazione, rivolgersi sempre al rivenditore o a un centro di assistenza autorizzato. C'è il rischio di scossa elettrica o incendio, esplosione o lesioni.

• Non installare il prodotto su supporti di installazione difettosi. Accertarsi che l’area di installazione non sia soggetta a deterioramento nel tempo. In caso contrario, il prodotto potrebbe cadere.

• Non installare l’unità esterna su una base mobile o in posizioni in cui possa cadere. La caduta dell'unità esterna può causare danni o infortuni, e in alcuni casi anche la morte.

• Nell'unità esterna, il condensatore moltiplicatore fornisce elettricità ad alta tensione ai componenti elettrici. Prima di procedere con la riparazione, assicurarsi che il condensatore sia completamente scarico. Un condensatore carico può causare scosse elettriche.

• Quando si installa l'unità, utilizzare il kit di installazione fornito con il prodotto. In caso contrario, l'unità potrebbe cadere e causare infortuni seri.

• I collegamenti delle unità interna ed esterna devono essere saldamente fissati e il cavo deve essere disposto in modo corretto, in modo che non si verifichino pressioni o torsioni del cavo prodotte dai terminali di collegamento. Collegamenti non corretti o lenti possono causare la generazione di calore o un incendio.

• Smaltire in modo sicuro i materiali d’imballaggio, quali viti, chiodi, batterie, parti rotte e così via, dopo l'installazione o l'assistenza, quindi strappare e gettare i sacchi di plastica dell'imballaggio. I bambini potrebbero giocarci e incorrere in lesioni.

• Controllare il refrigerante utilizzato. Leggere attentamente l'etichetta del prodotto. L'uso di un refrigerante non corretto può impedire il normale funzionamento dell'unità.

• Non accendere l'interruttore o avviare l'alimentazione di corrente quando il pannello anteriore, l'armadietto, la copertura superiore o il coperchio della scatola di controllo sono aperti o rimossi. Sussistono i rischi di incendio, scosse elettriche, esplosione e morte.

• Utilizzare una pompa di aspirazione o un gas inerte (azoto) durante i test per le perdite di refrigerante o lo spurgo dell'aria. Non comprimere aria o ossigeno e non utilizzare gas infiammabili. Sussistono i rischi di incendio ed esplosione.ISTRUZIONI PER LA SICUREZZA

• L'apparecchio deve essere custodito in una stanza in cui non siano presenti fonti di calore in continuo funzionamento (fonti di calore quali ad esempio: fiamme libere, un apparecchio a gas o un riscaldatore elettrico in funzionamento)

• Non utilizzare significa accelerare il processo di sbrinamento o la pulizia, processi diversi da quelli raccomandati dal produttore.

• Non forare o bruciare il sistema di circolo del refrigerante.

• Attenzione: i refrigeranti sono inodori.

• Mantenere libere le aperture di ventilazione

• L'apparecchio deve essere custodito in una stanza ben ventilata, nella quale ci sia lo spazio necessario così come specificato per le operazioni.

• La canalizzazione del frigorigeno sarà protetta o richiusa per evitare danni.

• I connettori flessibili refrigeranti (come le linee di connessione tra l'unità interna e quella esterna) che dovranno essere dislocati duranti le normali operazioni, dovranno essere protetti da eventuali danni meccanici.

• Sarà effettuato un collegamento brasato, saldato o meccanico prima di aprire le valvole che consentiranno al frigorigeno di fluire tra le varie parti del sistema di refrigerazione.

• I collegamenti meccanici saranno accessibili per motivi di manutenzione.

• Il dispositivo sarà disconnesso dalla propria fonte di alimentazione durante le operazioni di manutenzione e sostituzione delle parti.

• Non toccare il tubo del refrigerante e la tubatura dell'acqua o altre parti interne mentre l'unità è in funzione o immediatamente dopo l'operazione. Rischio di ustioni o congelamento.

• Non installare il prodotto su un supporto di installazione non parallelo o difettoso. Questo può provocare lesioni, infortuni o danno al prodotto.

• L'apparecchio deve essere installato in conformità con le normative nazionali sul cablaggio. Uso

• In caso di allagamento del prodotto con acqua (riempimento di acqua o sommerso in acqua), rivolgersi a un centro di assistenza autorizzato per la riparazione prima di utilizzare ancora il prodotto. Vi è il rischio di scosse elettriche o incendio.

• Utilizzare unicamente le parti elencate nella lista delle parti di assistenza. Non provare a modificare l'apparecchio. L'uso di parti non appropriate può causare scosse elettriche, un'eccessiva generazione di calore e anche un incendio.

• Non toccare, utilizzare o riparare il prodotto con le mani bagnate. Estrarre il cavo di alimentazione tenendolo per la testa della spina. Vi è il rischio di scosse elettriche o incendio.

• Non posizionare stufe o altre apparecchiature di riscaldamento vicino al cavo di alimentazione. Vi è il rischio di scosse elettriche e incendio.

• Evitare l’ingresso di acqua nelle parti elettriche. Installare il prodotto lontano da sorgenti d'acqua. Vi è il rischio di scosse elettriche, incendio o guasti al prodotto.

• Non conservare, utilizzare o avvicinare gas infiammabili o combustibili in prossimità del prodotto. Vi è il rischio di un incendio.

Non utilizzare il prodotto in ambienti completamente chiusi per periodi prolungati. Ventilare regolarmente l'area. Può verificarsi una deficienza di ossigeno e quindi un pericolo per la salute.

Non aprire la griglia anteriore del prodotto durante il funzionamento (Non toccare il filtro elettrostatico, se l'unità ne è dotata). Esiste il rischio di lesioni fisiche, scossa elettrica o avaria del prodotto.

• In caso di rumori, odori o fumo anomali provenienti dal prodotto, spegnere immediatamente l’interruttore automatico e scollegare il cavo di alimentazione. Vi è il rischio di scosse elettriche o incendio.

Ventilare il locale in cui si trova il prodotto di volta in volta quando viene utilizzato con una stufa o un elemento riscaldante ecc. Può verificarsi una carenza di ossigeno dannosa per la salute.

In caso di inutilizzo del prodotto per lunghi periodi, scollegare il cavo di alimentazione e spegnere l’interruttore automatico. Vi è il rischio di guasti al prodotto o attivazione accidentale.

• Assicurarsi che nessuno possa inciampare o cadere sull'unità esterna. Ciò potrebbe provocare lesioni personali e danni al prodotto.

• Avere cura di non tirare o danneggiare il cavo di alimentazione durante il funzionamento. Vi è il rischio di scosse elettriche o incendio.

Non appoggiare NULLA sul cavo di alimentazione. Vi è il rischio di scosse elettriche o incendio.

In caso di perdite di gas infiammabile, aprire la finestra per ventilare il locale prima di azionare l'unità. Non utilizzare il telefono o accendere o spegnere interruttori. Vi è il rischio di esplosioni o incendi.

• Accertarsi di ventilare sufficientemente quando il presente condizionatore d'aria e un apparecchio di riscaldamento come una stufetta vengono utilizzati simultaneamente. La ventilazione insufficiente può provocare incendi, lesioni gravi o avaria del prodotto.

• Pulizia periodica (più di una volta l'anno) della polvere o delle particelle di sale attaccate allo scambiatore di calore utilizzando acqua.

• Lo smontaggio dell'unità, e il trattamento dell'olio di refrigerazione e delle eventuali parti, sono operazioni che dovrebbero essere effettuate seguendo le normative locali e nazionali. ATTENZIONE Installazione

• Il prodotto va sollevato e trasportato da due persone o più. Evitare lesioni personali.

• Non installare il prodotto in luoghi esposti direttamente al vento di mare (spruzzi di sale). Ciò può provocare corrosione del prodotto.

• Installare il tubo flessibile di scarico in modo da garantire uno scarico corretto e sicuro della condensa. Un collegamento imperfetto può provocare perdite d'acqua.

• Mantenere il prodotto in piano durante l'installazione, Per evitare vibrazioni o rumore.

• Non installare il prodotto in un luogo in cui il rumore o l’aria calda provenienti dall’unità esterna possano causare danni o disturbare i vicini. Ciò potrebbe causare problemi o liti con i vicini.

• Controllare sempre che non vi siano perdite del gas (refrigerante) successivamente all'installazione o riparazione del prodotto. Livelli di refrigerante insufficienti possono provocare guasti al prodotto.

• Chiunque si trovi a lavorare o a intervenire su un circuito refrigerante deve necessariamente essere in possesso di una certificazione in corso di validità emessa dall'autorità competente del settore, con il quale viene autorizzato a maneggiare i refrigeranti in condizioni di sicurezza, in conformità alle norme specifiche del settore.

• Indossare sempre dispositivi di protezione adeguati (DPI) durante le operazioni di installazione e manutenzione del prodotto.

• Se il cavo di alimentazione è danneggiato, dev'essere sostituito con un cavo o un assemblaggio speciale disponibile presso il produttore o il tecnico di assistenza.

• Le tubazioni saranno protette da danni fisici.

• Mantieni parallelo il livello nell'installazione del prodotto. In caso contrario, potrebbe causare vibrazioni o perdite d'acqua. Potrebbe causare lesioni o un incidente.

• La garanzia decade nel momento in cui un individuo che non sia un tecnico professionista installi, ripari o alteri i prodotti LG Electronics Air Conditioning. - Tutti i costi associati alle riparazioni sono completamente a carico del proprietario.

• Indica che la disconnessione deve essere incorporata nell'impianto elettrico in conformità con le leggi relative agli impianti elettrici.

• Non inserire il tubo di scarico nella condotta di scarico. Si possono diffondere cattivi odori e si possono corrodere lo scambiatore di calore o il tubo.

• Non installare l'unità in atmosfere potenzialmente esplosive. Uso

• Non utilizzare il prodotto per scopi speciali come la conservazione di alimenti, opere d'arte, ecc.. Si tratta di un condizionatore d'aria non di un sistema di refrigerazione. C'è il rischio di danni o perdita di proprietà.

• Non bloccare l’ingresso o l’uscita del flusso d’aria. In caso contrario, si potrebbero verificare guasti al prodotto.

Utilizzare un panno soffice per la pulizia. Non utilizzare detergenti aggressivi o spruzzare con acqua, ecc.. Esiste il rischio di incendio, scossa elettrica o danno alle parti in plastica del prodotto

• Non toccare le parti metalliche del prodotto durante la rimozione del filtro dell'aria. Rischio di lesioni personali.

• Non calpestare o mettere oggetti sul prodotto. (unità esterne) Vi è il rischio di infortuni alle persone e guasti al prodotto.

• Inserire sempre il filtro in modo stabile dopo la pulizia. Pulire il filtro almeno ogni 2 settimane, o più spesso se necessario. Un filtro sporco riduce l'efficienza.

Non introdurre le mani o altri oggetti nella bocca di ingresso o uscita dell’aria mentre l'unità è in funzione. Ci sono componenti taglienti o in movimento che possono provocare lesioni personali.

• Disimballare e installare il prodotto con attenzione. I bordi taglienti possono causare infortuni.

• Se il gas refrigerante viene disperso durante la riparazione, non toccare lo stesso gas che è stato disperso. Il gas refrigerante può provocare congelamento (bruciatura da freddo).

• Non inclinare l'unità quando la si rimuove o la si disinstalla. L'acqua condensata al suo interno potrebbe fuoriuscire.

• Non mischiare aria o gas diversi dal refrigerante specificato e utilizzato nel sistema. Se nel sistema del refrigerante entra dell'aria, può verificarsi una pressione eccessiva, causando danni all'apparecchiatura o infortuni.

• In caso di perdite di gas refrigerante durante l’installazione, aerare immediatamente l'ambiente. Altrimenti esso può essere pericoloso per la vostra salute.8

• Lo smontaggio dell'unità e il trattamento dell'olio refrigerante e di eventuali parti sono operazioni da eseguirsi in conformità con le normative standard locali e nazionali.

• Sostituire sempre tutte le batterie del telecomando con batterie nuove dello stesso tipo. Non mescolare batterie nuove e usate o batterie di tipo diverso. Vi è il rischio di incendio o guasti al prodotto.

• Non ricaricare o smontare le batterie. Non gettare le batterie nel fuoco. Possono provocare fiammate o esplodere.

In caso di contatto del liquido delle batterie con la pelle o gli indumenti, lavare accuratamente con acqua pulita. Non utilizzare il telecomando se le batterie presentano delle perdite. Le sostanze chimiche delle batterie potrebbero causare scottature o altri rischi per la salute.

Se si ingerisce il fluido della batteria fuoriuscito da una perdita, sciacquare a fondo il cavo orale quindi consultare un medico. In mancanza di ciò posso verificarsi complicazioni gravi per la salute.

Non lasciare il condizionatore in funzione a lungo in condizioni di umidità estrema e con una finestra o una porta aperta. L’umidità potrebbe condensarsi e bagnare o danneggiare i mobili.

• Non esporre direttamente la pelle, i bambini o piante al flusso di aria fredda o calda. Ciò potrebbe causare danni alla salute.

• Non bere acqua fuoriuscita dal prodotto. Ciò può causare gravi danni alla salute.

Utilizzare una scala salda per pulire, riparare o eseguire operazioni di manutenzione al prodotto quando questo è installato in alto. Fare attenzione a non procurarsi lesioni personali.

• L'apparecchio deve essere custodito in un luogo in cui sia possibile impedire il verificarsi di danni meccanici.

• Le operazioni di manutenzione devono essere fatte esclusivamente seguendo le indicazioni del produttore delle attrezzature. La manutenzione e la riparazione che richiedono l'assistenza di personale tecnico abilitato devono avvenire sotto la supervisione di personale competente nell'uso di refrigeranti infiammabili.

• L'installazione delle tubature deve essere tenuta al minimo.

• Quando i collegamenti meccanici vengono riutilizzati all’interno, le parti di tenuta dovranno essere rinnovate.

• Se vengono riutilizzati dei giunti svasati negli ambienti interni, la parte svasata dovrà essere ricostruita.

• Indica che la disconnessione deve essere incorporata nell'impianto elettrico in conformità con le leggi relative agli impianti elettrici

• Questo elettrodomestico non è previsto per l’uso da parte di persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza salvo che essi siano controllati con supervisione e istruzione riguardo l’uso dell’elettrodomestico da parte di persona responsabile della loro sicurezza. E’ consigliabile vigilare sui bambini affinché essi non giochino con l’elettrodomestico.

• Il presente apparecchio può essere utilizzato da bambini di età minima di 8 anni e persone con capacità fisiche, sensoriali o mentali ridotte o mancanza di esperienza e conoscenza qualora venga loro fornita supervisione o le istruzioni concernenti l'uso dell'apparecchiatura in modo sicuro e comprendano i pericoli coinvolti. I bambini non devono giocare con l'apparecchiatura. La pulizia e la manutenzione dell'utente non devono essere effettuate da bambini non sorvegliati.METODO DI SOLLEVAMENTO - Durante il trasporto dell’unità sospesa, far passare i cavi sotto l’unità e usare i due punti di sospensione posti nella parte anteriore e in quella posteriore. - Sollevare sempre l'unità con funi collegate nei quattro punti di modo che sull'unità non sia applicato alcun urto. - Fissare le funi all’unità a un angolo di 40° o meno. Rimozione delle sbavature - Rimuovere ogni sbavatura dalla sezione tagliata in trasversale del tubo. - Posizionare l’estremità del tubo in rame verso il basso durante la rimozione delle sbavature per evitare la caduta delle stesse nella tubatura. Svasatura Tubo in rame 90° Inclinato Non uniforme Grezzo

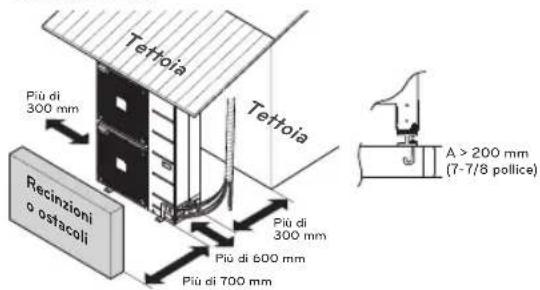

ITALIANO LUOGHI D'INSTALLAZIONE - Se si costruisce un riparo al di sopra dell'unità per proteggerla dalla luce diretta del sole o dalla pioggia, accertarsi che l'irraggiamento del calore del condensatore non venga limitato. - Accertarsi di provvedere gli spazi indicati dalle frecce intorno a parte anteriore, posteriore e lati dell'unità. - Non collocare animali e piante nel percorso dell'aria calda. - Tener presente il peso del condizionatore d'aria e selezionare un luogo in cui rumore e vibrazioni siano ridotti al minimo. - Selezionare un luogo in cui aria calda e rumore del condizionatore d'aria non disturbino i vicini. - Un luogo che possa sopportare adeguatamente il peso e le vibrazioni dell'unità esterna e in cui sia possibile l'installazione in piano. - Un luogo al riparo dall'esposizione diretta a neve o pioggia - Un luogo al riparo da nevicate e sgocciolamento - Un luogo in cui la pavimentazione o la base d'appoggio sia robusta evitando le parti vecchie dell'edificio o con notevole accumulo di neve

CONNESSIONE DEI TUBI

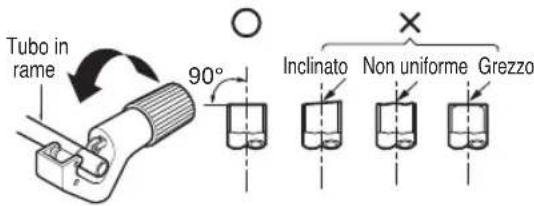

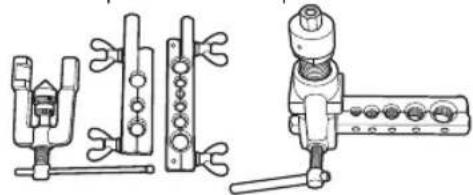

Preparazione dei tubi - Eseguire il lavoro di svasatura seguendo la procedura riportata di seguito. Tagliare i tubi e il cavo. Fare molta attenzione durante il trasporto del prodotto.

• Non utilizzate una sola persona per il trasporto dell’unità se pesa più di 20 kg.

• I nastri di PP sono usati per imballare alcuni prodotti. Non usare come mezzi di trasporto in quanto essi sono pericolosi.

• Non toccare le alette dello scambiatore di calore a mani nude. Potrebbero provocare tagli nelle mani.

• Strappare il sacco di imballaggio di plastica e smaltirlo per evitare che i bambini possano giocare con esso. Altrimenti il sacco di plastica può soffocare i bambini e provocarne la morte.

• Quando si trasporta l’unità esterna, accertarsi che sia sostenuta in 4 punti. Il trasporto con un sollevamento su 3 punti non garantisce la stabilità e l’unità potrebbe cadere.

• Utilizzare 2 cinghie lunghe almeno 8 metri.

• In aggiunta, per evitare danni, posizionare tessuti o assi nei punti in cui la custodia entra in contatto con le cinghie.

• Assicurarsi di sollevare l’unità dal centro di gravità. ATTENZIONE

Più di 300 mmRecinzionio ostacoliPiù di 600 mmPiù di 700 mmPiù di 300 mm TettoiaTettoiaTettoia A > 200 mm(7-7/8 pollice) Diametro del tubo inch (mm) Un pollice (mm) Dado di tipo a farfalla Tipo di frizione Ø 1/4 (Ø 6.35) 0.04~0.05 (1.1~1.3) 0~0.02 (0~0.5) Ø 3/8 (Ø 9.52) 0.06~0.07 (1.5~1.7) Ø 1/2 (Ø 12.7) 0.06~0.07 (1.6~1.8) Ø 5/8 (Ø 15.88) 0.06~0.07 (1.6~1.8) Ø 3/4 (Ø 19.05) 0.07~0.08 (1.9~2.1) Barra Tubo in rame "A" <Dado di tipo a farfalla> <Tipo di frizione>10

MANUALE D’INSTALLAZIONE

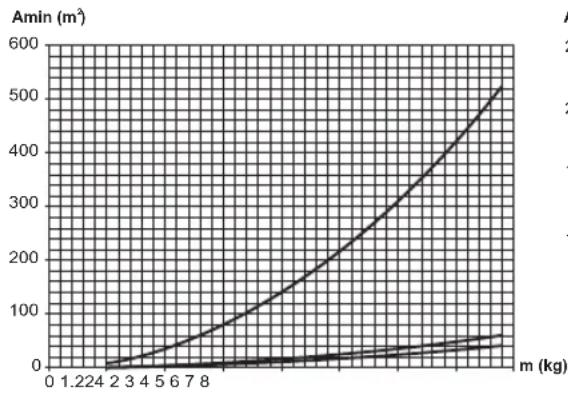

ITALIANO Area del pavimento minima(per R32) - L'apparecchio deve essere installato, custodito e messo in funzione in una stanza nella quale la superficie del pavimento sia superiore all'area minima. - Utilizzate il grafico della tabella per determinare l'area minima. - Il modello di console (per il mercato UE) deve essere installato solo in conformità con IEC 60335-2-40:2018 Edition 6.0. - m : Quantitativo totale di frigorigeno nel sistema - Quantitativo totale di frigorigeno: ricarica di frigorigeno da fabbrica + quantitativo di frigorigeno addizionale - Amin : area minima per l’installazione A pavimento A muro A soffitto Amin (m )Amin (m

A soffitto m (kg) Amin (m

A soffitto m (kg) Amin (m

ITALIANO - Seguire la normativa della vostra organizzazione governativa per lo standard tecnico correlato all’apparecchiatura elettrica, il regolamento di cablaggio e la guida per ciascuna società di fornitura elettrica. Eseguire il lavoro di cablaggio elettrico conformemente alle connessioni di cablaggio elettrico. - Tutto il cablaggio deve essere conforme alle normative locali. - Selezionare una sorgente di alimentazione in grado di fornire la corrente richiesta dal condizionatore d'aria. - Utilizzare un ELCB riconosciuto (interruttore automatico) tra la sorgente di alimentazione e l'unità. Occorre inserire un dispositivo di scollegamento per scollegare adeguatamente tutte le linee di alimentazione. - Modello di interruttore raccomandato esclusivamente dal personale autorizzato CABLAGGI ELETTRICI Esterna Interna Sorgente di alimentazione principaleScatola di commutazione ELCB Il lavoro elettrico deve essere eseguito da ingegneri elettrici autorizzati usando circuiti speciali seguendo le normative e questo manuale di installazione. Se il circuito di alimentazione presenta una mancanza di capacità o in caso di lavorazione non adeguata, c’è il rischio di shock elettrici e incendi. AVVERTENZA

Verificare di collegare l’unità esterna alla terra. Non collegare la linea di terra ai tubi del gas, dell’acqua, a parafulmini o linee telefoniche. Se la messa a terra non è completa, si possono verificare shock elettrici. ATTENZIONE

1(L) 2(N) 3 Collegato a unità interna. Unità B.D.

• Fare riferimento al PDB relative alle caratteristiche elettriche dettagliate

• Collegare singolarmente i fili ai terminali situati sulla scheda di controllo secondo il collegamento all’unità esterna.

• Verificare i colori dei fili dell'unità esterna e i n. terminali. I n. e i colori devono essere rispettivamente gli stessi dell'unità interna

• Quando la linea di collegamento tra l'unità interna e l'unità esterna è superiore a 40 m, collegare la linea di telecomunicazione e di alimentazione separatamente.

• La linea di alimentazione delle apparecchiature dev'essere rivestita in policloroprene. (codice di designazione 60245 IEC 57) Corrente nominale dell'apparecchiatura A Sezione trasversale nominale mm

Sezione trasversale minima dei conduttori MANUTENZIONE Pulire il prodotto regolarmente per mantenere prestazioni ottimali e prevenire possibili rotture. Suggerimenti per il funzionamento!

• Non raffreddare eccessivamente l’ambiente. Ciò può causare danni alla salute e sprechi di energia.

• Tenere tende e persiane chiuse. Durante il funzionamento del condizionatore evitare l’ingresso diretto della luce solare nell’ambiente.

• Mantenere la temperatura dell’ambiente uniforme. Regolare la direzione del flusso dell’aria verticale e orizzontale per garantire che la temperatura nell’ambiente sia uniforme.

• Accertarsi che porte e finestre siano ben chiuse. Evitare per quanto possibile di aprire porte e finestre per non far uscire l’aria fresca dagli ambienti.

• Pulire regolarmente il filtro dell’aria. L’ostruzione del filtro riduce il flusso d’aria e gli effetti di raffreddamento e deumidificazione. Pulirlo almeno ogni due settimane.

• Di tanto in tanto ventilare l’ambiente. Poiché le finestre vanno tenute chiuse, di tanto in tanto è consigliabile aprirle per ventilare la stanza.

• Disattivare l'alimentazione e scollegate il cavo di alimentazione prima di eseguire la manutenzione; in caso contrario potrebbe verificarsi una scossa elettrica.

• Quando si puliscono i filtri non utilizzare mai acqua più calda di 40 °C. Questa azione può provocare una deformazione o una perdita del colore.

• Quando si puliscono i filtri non utilizzare mai sostanze volatili. Potrebbero danneggiare le superfici del condizionatore d’aria. ATTENZIONE
