GEBRUIKSAANWIJZING MU2R15 LG

• Při čištění filtrů nikdy nepoužívejte těkavé látky. Mohlo by dojít k poškození povrchu přístroje. UPOZORNĚNÍ !GEBRUIKERS- & INSTALLATIEHANDLEIDING Vertaling van de oorspronkelijke instructie (R32) Deze handleiding is de vereenvoudigde versie van de oorspronkelijke handleiding. U kunt de oorspronkelijke handleiding ophalen op www.lg.com. AIR CONDITIONER Lees deze installatiehandleiding zorgvuldig door voordat u het product installeert. Bewaar deze installatiehandleiding na lezing zorgvuldig voor later gebruik. Copyright © 2016 - 2022 LG Electronics Inc. Alle rechten voorbehouden. www.lg.com NEDERLANDSMU4 M 27 Type koelmiddelM : R410AR : R32Nominale capaciteitBijv.) 18 000 Btu/h Klasse → '18'SerienummerBuitenunit chassisnaamGeeft aan dat dit een multi-systeem buitenunit is die R410A/R32 gebruiktBijv.) MU3 : Max. aan te sluiten 3 binnenunits MU4 : Max. aan te sluiten 4 binnenunits U4 2

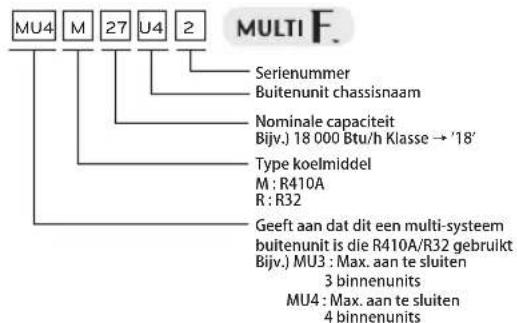

40 U3 2A HModeltypeH : WarmtepompSerienummerBuitenunit chassisnaamType koelmiddelR410ANominale capaciteitBijv.) 48 000 Btu/h Klasse → '48'ModeltypeOmvormer multi-systeem van het type verdelerblok UU 24 W U 4 2 SerienummerBinnen/ BuitenGedetailleerd product-typeW : Omvormer buitenunitsWR : Omvormer buitenunits(R32)WH: Hoge COP omvormer buitenunitsWC : Compacte omvormer buitenshuisWCR : Compacte omvormer buitenshuis (R32)Nominale capaciteitBIJV.) 9 000 Btu/h Klasse → '09'24 000 Btu/h Klasse → '24' Type ModeltypeU : Universeel modelU : BuitenunitsT : CassetteV : Vloer-plafondB : BuisQ : ConsoleP : Vloer staandChassisnaam

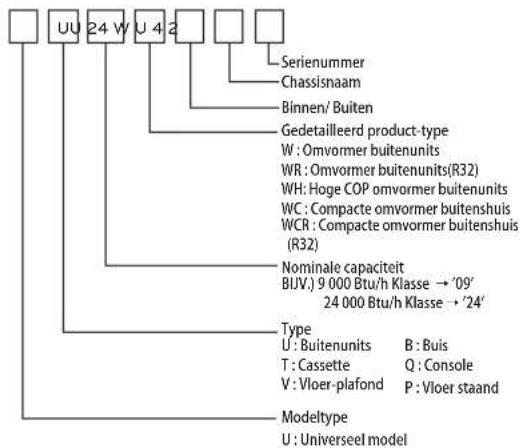

MODEL NAAM NEDERLANDS MODEL NAAM - Productnaam : Airconditioner - Modelnaam: - Additionele Informatie : serienummer staat op de barcode op het product. - Max toelaatbare druk Hoge kant : 4.2 MPa Lage kant : 2.4 MPa - Koelmiddel : R32 Productinformatie De A-gewogen uitgestoten geluidsdruk van dit product is lager dan 70 dB. ** Het lawaainiveau kan variëren, afhankelijk van de plek. De genoemde cijfers zijn het uitstootniveau, en zijn niet noodzakelijkerwijs veilige werkniveaus. Hoewel er een correlatie bestaat tussen de uitstoot en de blootstellingsniveaus, kan dit niet als betrouwbare basis worden gebruikt om te bepalen of er voorzorgsmaatregelen moeten worden genomen of niet. Factoren die van invloed zijn op de daadwerkelijke niveaus waaraan de werkers worden blootgesteld zijn de eigenschappen van de werkruimte, en andere geluidsbronnen, d. w.z. het aantal apparaten en andere processen in de nabijheid en hoe lang een gebruiker wordt blootgesteld aan het lawaai.Tevens kan het blootstellingsniveau dat is toegestaan van land tot land verschillen. Deze informatie echter zal de gebruiker van de apparatuur in staat stellen om een betere evaluatie te maken van de gevaren en risico's. Uitstoot luchtgeluidVEILIGHEIDSVOORSCHRIFTEN

• Installatie of onderhoud door ongekwalificeerde personen kan gevaar voor u en anderen veroorzaken.

• De installatiewerkzaamheden mogen alleen door erkende, vaktechnisch geschoolde monteurs volgens de officiële KEMA-voorschriften worden uitgevoerd.

De informatie in de handleiding is bedoeld voor gebruik door een gekwalificeerde technicus die bekend is met de veiligheidsprocedures en uitgerust met het juiste gereedschap en testinstrumenten.

• Gebrek aan zorgvuldig lezen en volgen van alle instructies in deze handleiding kan defect aan de apparatuur, schade aan eigendommen, persoonlijk letsel en/of de dood veroorzaken.

• De nationale gasvoorschriften moeten worden nageleefd.

• Deze apparatuur moet worden voorzien van een voedingsgeleider die voldoet aan de nationale regelgeving.

Kanalen die op een apparaat zijn aangesloten, mogen geen ontstekingsbron bevatten. (voor R32)

VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING Dit geeft aan dat het niet opvolgen van de instructies ernstig letsel of de dood tot gevolg kan hebben. LET OP Dit geeft aan dat het niet opvolgen van de instructies letsel of schade aan het product tot gevolg kan hebben. Dit symbool wordt weergegeven om zaken en handelingen aan te geven die risico's kunnen veroorzaken. Lees het gedeelte met dit symbool zorgvuldig door en volg de instructies om risico's te vermijden.

De volgende veiligheidsvoorschriften zijn bedoeld om onvoorziene risico's of schade door onveilig of verkeerd gebruik van het product te voorkomen. De richtlijnen zijn onderverdeeld in 'WAARSCHUWING' en 'LET OP' zoals hieronder beschreven. Lees de voorzorgsmaatregelen in deze handleiding zorgvuldig door voordat u de unit gebruikt. Dit apparaat is gevuld met brandbaar koelmiddel (voor R32). Dit symbool geeft aan dat de bedieningshandleiding zorgvuldig moet worden gelezen. Dit symbool geeft aan dat een onderhoudstechnicus deze apparatuur moet behandelen overeenkomstig de installatiehandleiding4 VEILIGHEIDSVOORSCHRIFTEN NEDERLANDS Installatie

• Gebruik geen defecte of te laag gewaardeerde stroomonderbreker (ook: aardlekschakelaar). Gebruik een aardlekschakelaar en zekering van de juiste kwaliteit. Er is brandgevaar of kans op stroomstoten.

• Roep voor elektrische installatie- of reparatiewerkzaamheden de hulp in van de dealer, de leverancier, een deskundige elektromonteur of een erkend elektrotechnisch installatiebureau. Demonteer of repareer het apparaat nooit zelf. Er is brandgevaar of kans op stroomstoten.

• Zorg voor een goede aarding van het product volgens het bedradingsschema. Sluit de aardingsdraad nooit aan op een gas- of waterleiding, bliksemafleider of telefoonaardingsdraad. Er is brandgevaar of kans op stroomstoten.

• Zet het paneel en de afdekplaat van de schakelkast stevig vast. Er staat een risico van brand of een elektrische schok als gevolg van stof, water enz.

• Gebruik een stroomonderbreker (aardlekschakelaar) en zekering van de juiste waarde. Er is brandgevaar of kans op stroomstoten.

• Vervang of verleng de netvoedingskabel niet. Als de/het netvoedingskabel/snoer bekrast, afgeschaafd of vergaan is, moet u deze vervangen. Er is brandgevaar of kans op stroomstoten.

Neem voor het installeren, verwijderen of opnieuw installeren altijd contact op met de dealer of een erkend servicecentrum. Daardoor kunt u brand-, schok- en explosiegevaar en persoonlijk letsel voorkomen.

• Installeer het product niet op een kapotte installatiestandaard. Zorg ervoor dat de installatieplaats bouwvallig wordt in de loop van de tijd. Daardoor kan het product vallen.

Installeer de buitenunit nooit op een bewegende ondergrond of op een plaats waar hij vanaf kan vallen. Een buitenunit die valt kan ernstige materiële schade of letsel of zelfs de dood van een persoon veroorzaken.

De step-up condensator condensator in de buitenunit levert een hoge spanning aan de elektrische componenten. Zorg ervoor dat de condensator volledig is ontladen voordat reparaties worden uitgevoerd. Een opgeladen condensator kan een elektrische schok veroorzaken

• Gebruik bij de installatie van de unit de meegeleverde installatiekit. Anders kan de unit vallen of ernstig letsel veroorzaken.

De kabelverbindingen binnen/buitenshuis moet strak vastgezet worden en de kabel moet op de juiste manier geleid worden zodat er geen kracht op kan komen te staan waardoor de kabel uit de aansluitpunten getrokken kan worden. Verkeerde en losse verbindingen kunnen heet worden en brand veroorzaken.

• Ruim verpakkingsmateriaal veilig op. Zoals schroeven, nagels, batterijen, gebroken onderdelen enz. na installatie of onderhoud en scheur weg en gooi de plastic verpakkingen weg. Kinderen kunnen er mee spelen wat letsel kan veroorzaken.

Controleer altijd vooraf de te gebruiken koelvloeistof. Lees het etiket op het product. Door het gebruik van een verkeerde koelvloeistof kan de normale werking van de unit verhinderd worden.

• Schakel de stroomonderbreker of de stroom niet in wanneer het voorpaneel, behuizing, bovenklep of controle deksel zijn verwijderd of geopend. Het kan brand, elektrische schokken, explosies of de dood tot gevolg hebben.

Gebruik een vacuümpomp of inerte (stikstof) gas bij het uitvoeren van een lektest of het ontluchten. Pers de lucht of zuurstof niet samen en gebruik geen brandbare gassen. Het kan brand of een explosie tot gevolg hebben.

Het apparaat moet worden geplaatst in een ruimte zonder continu werkende ontstekingsbronnen. (Bijvoorbeeld: open vuur, een werkend apparaat op gas of een werkende elektrische verwarming.)VEILIGHEIDSVOORSCHRIFTEN

• Gebruik geen middelen om het ontdooien te versnellen of voor het reinigen, anders dan die worden aanbevolen door de fabrikant.

• Doorboor of verband het koelcircuit niet.

• Wees u ervan bewust dat koudemiddelen mogelijk geurloos zijn.

• Houd ventilatieopeningen vrij van obstakels.

• Het apparaat moet in een goed geventileerde ruimte worden geplaatst waar de grootte van de ruimte overeen komt met de specificatie voor het gebruik.

• Koelmiddelleidingen moeten worden beschermd of afgesloten om schade te voorkomen.

• Flexibele koelmiddel aansluitingen (zoals verbindingslijnen tussen het binnen- en buitendeel) dat tijdens normaal gebruik kan worden verplaatst, moeten worden beschermd tegen mechanische beschadiging.

Een gesoldeerde, gelaste of mechanische verbinding moet worden gemaakt voordat de kleppen worden geopend, zodat het koelmiddel tussen de onderdelen van het koelsysteem kan lopen.

• Mechanische verbindingen moeten toegankelijk zijn voor onderhoudsdoeleinden.

• Tijdens onderhoudswerken en het vervangen van onderdelen moet het apparaat worden losgekoppeld van de stroombron.

• Raak geen koelmiddelleiding en waterpijp of interne onderdelen aan terwijl het apparaat in werking is of direct na gebruik. Dit kan brand- of bevriezingswonden veroorzaken.

• Installeer het product niet op een niet-parallelle of defecte installatiestand. Dit kan leiden tot letsel, ongevallen of beschadiging van het product.

• Het apparaat moet worden geïnstalleerd in overeenstemming met de nationale bedradingsvoorschriften. Gebruik

• Wanneer het product drijfnat is (door overstroming of onderdompeling) in water, neem dan contact op met een officieel servicecentrum voor een vakkundige reparatie voordat u het opnieuw in gebruik neemt. Er is brandgevaar of kans op stroomstoten.

• Gebruik alleen de onderdelen die in de lijst van serviceonderdelen zijn vermeld. Probeer nooit de apparatuur te veranderen. Het gebruik van verkeerde onderdelen kan een elektrische schok veroorzaken, excessieve hitte genereren of brand veroorzaken.

Raak het product in geen geval aan, werk er niet mee of repareer het niet met natte handen. Houdt de stekker met de hand vast wanneer u hem eruit trekt. Door deze waarschuwing te negeren riskeert u brand- en schokgevaar.

• Plaats geen kachel of andere verwarmingstoestellen in de buurt van de stroomkabel. Er bestaat risico op brand of een elektrische schok.

Zorg ervoor dat de elektrische onderdelen van het aircosysteem niet nat worden. Installeer de unit niet in de buurt van open water. Er is risico op brand, storing van het product of een elektrische schok.

• Bewaar en gebruik geen brandbaar gas en brandbare materialen in de buurt van het product en laat deze zelfs niet in de buurt komen. Hierdoor kan brand ontstaan.

• Gebruik het product niet gedurende lange tijd in een goed afgesloten ruimte. Ventileer de ruimte regelmatig. Er kan zuurstofgebrek optreden en daardoor uw gezondheid schaden.

• Maak het frontrooster van het product niet open als dit in bedrijf is. (Raak het elektrostatische filter niet aan, als het product ermee uitgerust is.) Er is risico op lichamelijk letsel, een elektrische schok of storing van het product.

• Dit moet u doen wanneer verdachte geluiden, geuren of rook uit het product komen: Schakel de stroomonderrbreker uit of trek de stroomvoorzieningskabel uit het stopcontact. Door deze waarschuwing te negeren riskeert u brand- en schokgevaar.

• Ventileer de productruimte af ten toe wanneer deze werkt tegelijk met een oven of verwarmingselement enz. Er kan zuurstoftekort optreden en uw gezondheid schaden.

• Trek de stroomvoorzieningskabel uit het stopcontact en schakel de centrale stroomonderbreker uit als het systeem lange tijd niet wordt gebruikt. Er bestaat risico op schade aan of defect van het product, of onbedoeld opnieuw inschakelen.

• Zorg ervoor dat niemand en vooral kinderen op de buitenunit kunnen stappen of erover vallen. Dit zou persoonlijk letsel en schade aan het product kunnen veroorzaken.

• Zorg ervoor dat de netkabel bij het bedienen van het systeem niet kan worden losgetrokken of beschadigd. Er is brandgevaar of kans op stroomstoten.

• Plaats NIETS op de stroomkabel. Er is brandgevaar of kans op stroomstoten.

• Als ontvlambaar gas lekt, zet u het gas uit en opent u een raam voor ventilatie voordat u het product aan zet. Gebruik geen telefoon en zet geen schakelaars aan of uit. Door deze waarschuwing te negeren riskeert u een explosie en brand.

Zorg ervoor voldoende te ventileren wanneer deze airconditioner en een verwarmingsapparaat zoals een verwarming tegelijkertijd worden gebruikt. Dit nalaten kan resulteren in brand, ernstig letsel of storing van het product.

• Periodieke (meer dan één keer per jaar) reiniging met water van het stof of de zoutdeeltjes die op de warmtewisselaar zijn vastgezet.

• De demontage van de unit en de behandeling van het koelmiddel en de onderdelen moeten worden uitgevoerd in overeenstemming met lokale en nationale normen. LET OP Installatie

• Er zijn twee personen nodig voor het optillen en verplaatsen van het product. Vermijd persoonlijk letsel.

• Installeer het product niet waar dit direct bloot wordt gesteld aan zeewind (zout sproeiwater). Dit kan roestvorming op het product veroorzaken.

• Monteer een afvoerslang om condenswater op de juiste wijze af te voeren. Een slechte aansluiting kan een waterlekkage veroorzaken.

Houd het product zelfs bij installatie altijd waterpas. Om trillingen of geluidshinder te voorkomen.

Installeer het product niet op een plaats waar het geluid of warme lucht van de buitenunit omwonenden kan schaden of storen. Het kan een probleem vormen voor uw buren en daardoor geschillen.

• Controleer altijd op gas (koelmiddel)-lekkage na de installatie of reparatie van het product. Lage niveaus van koelvloeistof kunnen een defect aan het product veroorzaken.

• Iedere persoon die betrokken is bij het werken aan of het onderbreken van het koelcircuit moet in het bezit zijn van een geldig certificaat van een door de industrie officieel erkende beoordelingsinstantie, die hun bevoegdheid verleent om koelmiddelen veilig te behandelen in overeenstemming met een door de industrie erkende richtlijnen.

• Draag de juiste persoonlijke beschermingsmiddelen (PBM) bij het installeren, onderhouden of servicebeurt van het product. !VEILIGHEIDSVOORSCHRIFTEN

• Als het stroomsnoer beschadigd is, moet het worden vervangen voor een speciaal snoer of assemblage die leverbaar is door de fabrikant of zijn servicevertegenwoordiger.

• Pijpleidingen moeten worden beschermd tegen fysieke schade.

• Houd niveau parallel bij het installeren van het product. Anders kan dit trillingen of waterlekkage veroorzaken. Dit kan letsel of een ongeluk veroorzaken.

• Als een andere persoon dan een erkende professional airconditioningproducten van LG Electronics installeert, repareert of wijzigt, vervalt de aanspraak op garantie. - Alle kosten die verband houden met reparaties zijn in dat geval de volledige verantwoordelijkheid van de eigenaar.

• De ontkoppelingsmiddelen moeten worden opgenomen in de vaste bedrading overeenkomstig de bedradingsregels.

• Plaats een afvoerslang niet in de afvoer- of bodembuis. Vieze geuren kunnen het gevolg zijn en het resulteert in roestvorming van een warmtewisselaar of buis.

• Installeer de unit niet in mogelijk explosieve atmosferen. Gebruik

Gebruik het product niet voor speciale doeleinden, zoals het conserveren van voedingsmiddelen, kunstvoorwerpen, enz. Het is een air conditioner voor consumentengebruik, een geen precisie- koelsysteem. Er is kans op beschadiging of verlies van bezittingen.

• Blokkeer de luchtinlaat- of uitlaatopening niet. Dit kan een defect aan het product veroorzaken.

• Gebruik een zachte doek voor het schoonmaken. Gebruik geen agressieve schoonmaakmiddelen, oplosmiddelen of spattend water enz. Er is risico op brand, een elektrische schok of beschadiging van de plastic onderdelen van het product.

• Raak geen metalen delen van het product aan wanneer u het lichtfilter verwijdert. Er bestaat een risico op persoonlijk letsel.

• Trap niet op het systeem en plaats er niets bovenop. (buitenunits) Er bestaat risico op persoonlijk letsel of een defect aan het product.

• Plaats het filter altijd voorzichtig terug nadat het is schoongemaakt. Maak het filter iedere twee weken schoon, of vaker indien nodig. Een vuil filter verlaagt de efficiëntie.

• Steek nooit uw handen of andere objecten in de luchtinlaat of luchtuitlaat terwijl het product in werking is. De unit bevat scherpe en bewegende onderdelen waaraan u zich kunt verwonden.

• Wees voorzichtig bij het uitpakken en installeren van het product. U kunt zich aan de scherpe randen verwonden.

• Als er tijdens een reparatie koelgas lekt, raak het lekkende koelgas dan niet aan. Het koelgas kan bevriezingsverschijnselen veroorzaken (verbranding door koude).

• Kantel de unit niet tijdens het verwijderen of demonteren. Het erin zittende condenswater kan gemorst worden.

• Meng geen lucht of gas anders dan de in het systeem gebruikte, gespecificeerde koelvloeistof. Als er lucht in het koelsysteem komt, kan de druk in het systeem extreem oplopen, hetgeen beschadiging van de apparatuur of letsel kan veroorzaken.

• Als tijdens de installatie koelgas lekt, moet u de betreffende ruimte direct ventileren. Anders kan dit schadelijk zijn voor uw gezondheid.8 VEILIGHEIDSVOORSCHRIFTEN NEDERLANDS

• Demontage van de unit, behandeling van de koelolie en eventuele onderdelen moet worden uitgevoerd volgens lokale en nationale standaarden.

Vervang alle batterijen van de afstandsbediening voor nieuwe van hetzelfde type. Meng geen oude en nieuwe batterijen, of verschillende types batterijen. Er bestaat risico op brand of storing van het product.

• Laad batterijen niet opnieuw op en haal ze niet uit elkaar. Gooi batterijen nooit in een open vuur. Ze kunnen verbranden of exploderen.

• Als de vloeistof uit de batterijen op uw huid of kleding komt, was dit dan grondig af met schoon water. Gebruik de afstandsbediening niet als de batterijen gelekt hebben. Het chemische materiaal in batterijen kan zorgen voor brandwonden of andere gezondheidsrisico’s.

• Als u de batterijvloeistof inslikt, was dan grondig de binnenkant van uw mond en raadpleeg een arts. Dit nalaten kan resulteren in ernstige gezondheidsklachten.

Laat de air conditioner niet gedurende lange tijd lopen als de relatieve luchtvochtigheid erg hoog is en er een deur of raam openstaat. Vocht kan condenseren en meubels nat maken of beschadigen.

• Stel uzelf, kinderen of planten niet bloot aan een rechtstreekse stroom koude of warme lucht uit het systeem. Dit kan schadelijk zijn voor uw gezondheid.

• Drink niet van het water dat door het product wordt afgevoerd. Het is niet schoon en kan serieuze gezondheidsproblemen veroorzaken.

• Gebruik een stevige stoel of trapleer bij het reinigen, onderhouden en repareren van de op hoogte geïnstalleerde klimaatregelaar. Wees voorzichtig en vermijd persoonlijk letsel.

• Het apparaat moet zodanig worden geplaatst dat mechanische schade wordt voorkomen.

• Onderhoud mag alleen worden uitgevoerd zoals word aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparatie waarbij de ondersteuning van ander gekwalificeerd personeel nodig is moet worden uitgevoerd onder toezicht van de persoon die bevoegd is voor het gebruik van brandbare koelmiddelen.

• De installatie van leidingwerk moet tot een minimum worden beperkt.

• Wanneer mechanische aansluitingen binnenshuis worden hergebruikt, moeten de afdichtende delen worden vernieuwd.

• Wanneer uitlopende verbindingen binnenshuis worden hergebruikt, moet de welving opnieuw worden gemaakt.

• De ontkoppelingsmiddelen moeten worden opgenomen in de vaste bedrading overeenkomstig de bedradingsregels

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens of met een gebrek aan ervaring en kennis, behalve als zij onder toezicht staan of instructie hebben gehad inzake het gebruik van het apparaat door een persoon verantwoordelijk voor hun veiligheid. Kinderen moeten altijd onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of die ervaring en kennis missen, als ze onder toezicht staan of instructie hebben gehad inzake het gebruik van het apparaat op een veilige manier en ze de betreffende gevaren begrijpen. Kinderen mogen niet spelen met het apparaat. Schoonmaak en onderhoud door de gebruiker mogen niet worden gedaan door kinderen zonder toezicht.9 INSTALLATIEHANDLEIDING NEDERLANDS INSTALLATIELOCATIES - Als er boven de unit een luifel is gemonteerd om blootstelling aan direct zonlicht of regen tegen te gaan, mag de warmteafvoer van de condensor daarvan geen hinder ondervinden. - Houd de met pijlen aangegeven afstanden ten opzichte van de voor- en achterzijde en de linker- en rechterzijde van de unit aan. - Plaats geen dieren en planten in de warme luchtstroom. - Houd rekening met het gewicht van de airconditioner en kies een plaats waar de geluidsoverlast en trillingen minimaal zijn. - Kies een plaats waar de warme lucht en het geluid van de klimaatregelaar de buren niet storen. - Een plaats die het gewicht en de trillingen van de buitenunit voldoende kunnen verdragen en waar een vlakke installatie mogelijk is. - Een plaats waar geen directe invloed van sneeuw of regen is. - Een plaats waar geen gevaar voor sneeuw of het vallen van ijspegels is. - Een plaats zonder zwakke vloer of fundering zoals een bouwvallig gedeelte van het gebouw of waar zich veel sneeuw ophoopt. LEIDINGEN AANSLUITEN Leidingwerk voorbereiden - Ga bij het optrompen als volgt te werk. Snijd de leidingen en kabels op de gewenste lengte af. TILMETHODE - Bij het dragen van de unit moet u de touwen onder de unit doorhalen en de twee ophangpunten gebruiken die elk aan de voorkant en achterkant zitten. - Hijs de unit altijd omhoog met touwen bevestigd aan vier punten zodat er geen druk op het toestel wordt uitgeoefend. - Maak de touwen aan de unit vast onder een hoek van 40° of minder. Bramen verwijderen - Verwijder zorgvuldig alle bramen van de op maat gesneden leidingstukken. - Richt het uiteinde van de koperen buis/pijp omlaag terwijl u bramen verwijdert, om te voorkomen dat bramen in de leidingen terecht komen. Uitdrijfwerkzaamheden Ga heel voorzichtig met het dragen van het product om.

• Zorg ervoor dat niet slechts één persoon het product draagt als het meer dan 20 kg weegt.

• PP banden worden gebruikt om sommige producten te verpakken.

• Gebruik ze niet als transportmiddel omdat ze gevaarlijk zijn.

• Raak de vinnen van de warmtewisselaar niet met uw blote handen aan. Anders kunt u uw handen snijden.

• Trek de plastic verpakkingzak eraf en gooi deze weg zodat kinderen er niet meer kunnen spelen. De plastic verpakking kan kinderen anders doen stikken.

• Als u de buitenunit draagt, zorg er dan voor dat u deze op vier punten ondersteunt. Dragen in en hijsen met een 3- punts ondersteuning kan de buitenunit onstabiel maken, wat ertoe kan leiden dat deze valt.

• Gebruik 2 banden van tenminste 8 m lang.

• Breng extra doeken of platen aan op plaatsen waar de behuizing in contact komt met de hijsband om schade te voorkomen.

• Hijs de unit omhoog waarbij u ervoor zorgt dat deze in het middelpunt van de zwaartekracht blijft. LET OP

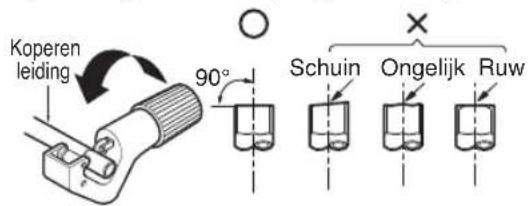

Koperenleiding 90° Schuin Ongelijk RuwMeer dan 300 mmHek ofobstakelsMeer dan 600 mmMeer dan 600 m

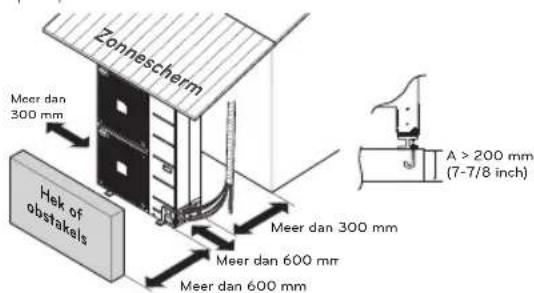

Zonnescherm Zonnescherm Zonnescherm A > 200 mm(7-7/8 inch)Meer dan 300 mm Pijpdiameter inch (mm) Een inch (mm) Type wingmoer Type koppeling Ø 1/4 (Ø 6.35) 0.04~0.05 (1.1~1.3) 0~0.02 (0~0.5) Ø 3/8 (Ø 9.52) 0.06~0.07 (1.5~1.7) Ø 1/2 (Ø 12.7) 0.06~0.07 (1.6~1.8) Ø 5/8 (Ø 15.88) 0.06~0.07 (1.6~1.8) Ø 3/4 (Ø 19.05) 0.07~0.08 (1.9~2.1) "A" Staaf Koperen leiding <Type wingmoer> <Type koppeling>10 INSTALLATIEHANDLEIDING NEDERLANDS Minimaal vloeroppervlak (voor R32) - Het apparaat moet worden geïnstalleerd, gebruikt en geplaatst in een ruimte met een vloeroppervlak dat groter is dan het minimale vloeroppervlak. - Gebruik de grafiek of de tabel om het minimale vloeroppervlak te bepalen. - Alleen consolemodellen die voldoen aan IEC 60335-2-40:2018 Edition 6.0 (voor de EU-markt) mogen worden geïnstalleerd. - m: Totale hoeveelheid koelmiddel in het systeem - Totale hoeveelheid koelmiddel: hoeveelheid fabriekskoelmiddel + extra hoeveelheid koelmiddel - Amin : minimale oppervlak voor de installatie Vloerstaand Wandmontage Plafondmontage Amin (m )Amin (m

NEDERLANDS - Volg de verordeningen van uw overheid voor technische normen die betrekking hebben op elektrische apparatuur, alsmede de bedradingvoorschriften en de adviezen van elke elektriciteitsleverancier. Voer de elektrische bedradingen uit volgens het bedradingsschema. - De volledige bedrading moet aan de plaatselijke voorschriften voldoen. - Kies een energiebron die in staat is de stroom te leveren die nodig is voor de airconditioner. - Gebruik tussen de voedingsbron en de unit een goedgekeurde lekstroomonderbreker. Installeer bovendien een stroomverbreker die indien nodig de verbinding met alle voedingsleidingen verbreekt. - Alleen een model stroomonderbreker aanbevolen door vakkundig personeel ELEKTRISCHE BEDRADING Buiten Binnen Belangrijkste stroombronSchakelblok ELCB Zorg dat erkende elektriciens de elektrische werkzaamheden uitvoeren met behulp van speciale circuits in overeenstemming met de regelgeving en deze installatiehandleiding. Als het circuit van de stroomvoorziening onvoldoende capaciteit heeft of er onregelmatigheden aan de elektrische werkzaamheden zijn, kan dit tot een elektrische schok of brand leiden. WAARSCHUWING

Zorg ervoor dat de buitenunit geaard is. Breng de aardingsbedrading niet in contact met een gasleiding, vloeistofleiding, bliksemafleider of een telefoonlijn. Als de aarding onvoldoende is, kan dit een elektrische schok veroorzaken. LET OP

1(L) 2(N) 3 Aangesloten op buitenunit of B.D. unit

• Raadpleeg de PDB voor details van elektrische kenmerken

• Sluit de draden afzonderlijk op de aansluitklemmen op het bedieningspaneel aan in overeenstemming met de aansluitingen op de buitenunit.

• Zorg ervoor dat de kleur van de draden van de buitenunit en het nummer van de aansluitklem hetzelfde zijn als die van de binnenunit.

• Als de verbindingslijn tussen de binnenunit en de buitenunit meer dan 40 m bedraagt, moeten de telecommunicatielijn en de voedingskabel afzonderlijk worden aangesloten.

• De aanvoerlijn van de apparaten mag niet lichter zijn dan polychloorpreen omhuld. (code aanduiding 60245 IEC 57) Nominale stroom van apparaat A Nominale doorsnede mm

Minimale doorsnede van geleiders ONDERHOUD Reining het product regelmatig om optimale prestatie te behouden en mogelijk kapot gaan te voorkomen. Gebruikstips!

• Laat de ruimte niet te koud worden. Dit is slecht voor de gezondheid en een verspilling van elektrische energie.

• Houd de jaloezieën en gordijnen gesloten. Voorkom direct zonlicht in de ruimte wanneer de air conditioner in werking is.

• Houd de temperatuur in de ruimte constant. Stel de richting van de verticale en horizontale luchtstromen in om in de ruimte een uniforme temperatuur te handhaven.

• Zorg ervoor dat de deuren en vensters gesloten zijn. Laat de deuren en vensters zoveel mogelijk gesloten om de koele lucht in de ruimte vast te houden.

• Reinig de luchtfilters regelmatig. Vervuilde luchtfilters verminderen de luchtdoorstroming en verlagen het koelende en ontvochtende effect. Reinig de luchtfilters minstens eenmaal per veertien dagen.

• Ventileer de ruimte zo nu en dan. Omdat de vensters gesloten blijven, is het een goed idee ze nu en dan te openen en de ruimte te ventileren.

• Zet de stroom uit en trek het stroomsnoer eruit voordat u enig onderhoud pleegt, anders kan dit een elektrische schok veroorzaken.

• Gebruik nooit water warmer dan 40 °C wanneer u de filter reinigt. Dit kan voor vervorming of verkleuring zorgen.

• Gebruik nooit vluchtige stoffen wanneer u de filters reinigt. Die kunnen het oppervlak van het product beschadigen. LET OP !INSTRUKCJA
