Tip de produs	Climatizator multi-split - unitate exterioară
Marcă	LG
Model	MU2R15
Agent frigorific	R32 (inflamabil)
Capacitate nominală de răcire	15 000 Btu/h (aprox. 4.4 kW)
Capacitate nominală de încălzire	17 000 Btu/h (aprox. 5.0 kW) - pompă de căldură
Alimentare electrică	Monofazat 220-240 V, 50/60 Hz
Tip de instalare	Montare pe podea sau pe perete
Dimensiuni (L x Î x A) aprox.	870 x 650 x 320 mm
Greutate netă aprox.	45 kg
Presiune maximă admisibilă	Partea înaltă: 4.2 MPa, partea joasă: 2.4 MPa
Nivel sonor (presiune acustică)	Mai puțin de 70 dB(A)
Funcții principale	Răcire, încălzire, dezumidificare, ventilare, mod automat, temporizator, telecomandă
Întreținere și curățare	Curățați filtrele la fiecare 2 săptămâni cu apă rece (<40°C). Nu folosiți solvenți.
Siguranță	Întrerupător diferențial obligatoriu, legare la pământ, agent frigorific inflamabil, protecție împotriva suprasarcinii
Piese de schimb	Filtre, telecomandă, baterii (tip AAA)
Garanție	Garanție limitată - consultați condițiile LG

Întrebări frecvente - MU2R15 LG

Ce tip de agent frigorific folosește climatizatorul LG MU2R15?

Modelul MU2R15 folosește agentul frigorific R32, care este inflamabil. Respectați instrucțiunile specifice de siguranță: nu perforați țevile, depozitați într-o încăpere fără surse de aprindere.

Cum se instalează corect unitatea exterioară?

Instalarea trebuie efectuată de un profesionist autorizat. Respectați distanțele minime: 300 mm în față și pe laterale, 600 mm în spate, 700 mm deasupra. Locația trebuie să suporte greutatea și vibrațiile, să fie ferită de zăpadă și sare.

Care este frecvența de curățare a filtrelor?

Filtrele trebuie curățate la fiecare două săptămâni, sau mai des dacă este necesar. Utilizați apă sub 40°C și evitați detergenții agresivi. Un filtru murdar reduce eficiența și poate cauza defecțiuni.

Pot folosi climatizatorul pentru încălzire?

Da, LG MU2R15 este o pompă de căldură. Asigură încălzirea prin inversarea ciclului. Asigurați-vă că temperatura exterioară nu este prea scăzută (consultați manualul pentru limite).

Ce trebuie făcut în caz de scurgere de gaz frigorific?

Opriți imediat alimentarea, aerisiți încăperea deschizând ferestrele, nu atingeți întrerupătoarele electrice și contactați un service autorizat. R32 este inflamabil, evitați orice flacără.

Care este consumul electric maxim?

Consumul depinde de capacitate și condiții. Întrerupătorul recomandat este de 15 până la 25 A în funcție de model (consultați eticheta). Pentru MU2R15, se recomandă un întrerupător de 20 A.

Cum se folosește telecomanda?

Telecomanda permite reglarea temperaturii, modului (rece, cald, dezumidificare, ventilare), vitezei ventilatorului și temporizatorului. Înlocuiți bateriile cu AAA noi, respectând polaritățile.

Poate fi instalată unitatea exterioară pe un balcon?

Da, cu condiția ca balconul să fie suficient de solid, bine ventilat și ca zgomotul să nu deranjeze vecinii. Respectați distanțele minime și evitați expunerea directă la vântul marin.

Ce trebuie făcut dacă climatizatorul nu pornește?

Verificați mai întâi alimentarea (întrerupător, priză), bateriile telecomenzii și că modul selectat este compatibil (de ex., fără încălzire dacă este prea frig). Dacă problema persistă, contactați un profesionist.

Este necesar să se revizuiască climatizatorul în fiecare an?

Se recomandă o întreținere anuală de către un tehnician calificat pentru a verifica etanșeitatea circuitului, a curăța schimbătoarele de căldură și a verifica presiunile. Aceasta prelungește durata de viață și menține eficiența.

MANUAL DE UTILIZARE MU2R15 LG

Citiți acest manual de instalare în întregime înainte de a instala produsul. Păstrați acest manual de instalare pentru referință ulterioară, după ce l-ați citit în detaliu.

Traducerea instrucțiunii inițiale (R32)

Acest manual este versiunea simplificată a manualului original.

Puteți obține manualul original de la www.lg.com.

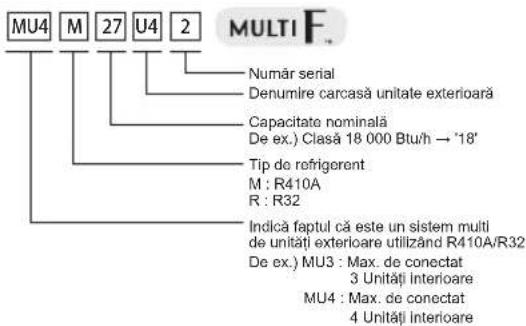

DENUMIREA MODELULUI

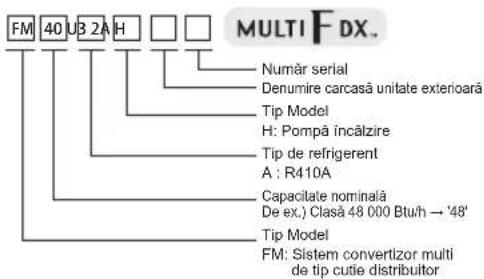

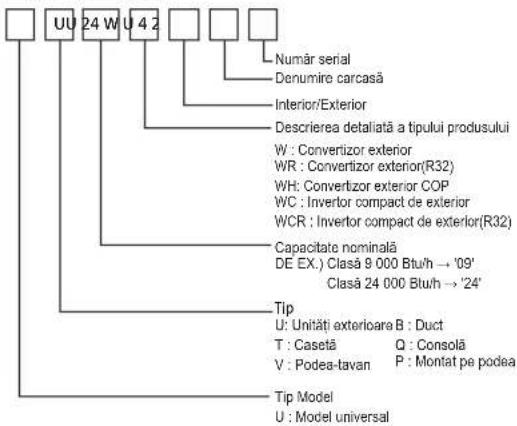

Informații despre produs

• Numele produsului: Aparat de aer condiționat
• Nume model:

Emisii sonore transmise prin aer

Presiunea sonoră A emisă de acest produs este sub 70 dB.

** Nivelul sonor poate varia în funcție de locație.

Cifrele menționate exprimă nivelul emisiilor și nu reprezintă nivele precise de lucru.

În timp ce există o corelație între nivelul de emisie și cel de expunere, aceasta nu poate fi folosită cu precizie pentru a determina dacă sunt necesare precauții suplimentare.

Factorii care influențează nivelul real de expunere al forței de muncă includ caracteristicile camerei de lucru și alte surse de zgomot, de ex. numărul echipamentelor și alte procese adiacente, precum și durata de timp în care un operator este expus la zgomot.

De asemenea, nivelul de expunere permis poate varia în funcție de țară.

Această informație va ajuta, totuși, utilizatorul echipamentului să realizeze o evaluare mai corectă a pericolelor și riscurilor.

• Informații suplimentare: numărul serial se află pe codul de bare al produsului.
• Presiunea maximă permisă Partea înaltă: 4.2 MPa Partea joasă: 2.4 MPa
• Refrigerent: R32

INSTRUCȚIUNI DE SIGURANȚĂ

	Citiți cu atenție măsurile de precauție în acest manual înainte de utilizarea unității.		Acest aparat este umplut cu agent frigorific inflamabil. (pentru R32)
	Acest simbol indică faptul că trebuie să citiți cu atenție Manualul de utilizare.		Acest simbol indică faptul că acest echipament trebuie să fie utilizat de către o persoană de serviciu, care a consultat Manualul de utilizare

Următoarele îndrumări de siguranță au scopul de a preveni riscurile neprevăzute sau daunele provenite din operarea nesigură sau incorectă a produsului. Îndrumările sunt separate în „AVERTISMENT” și „ATENȚIE”, după cum se descrie mai jos.

Acest simbol este afișat pentru a indica problemele și operațiunile care pot provoca riscuri. Citiți cu atenție partea care conține acest simbol și urmați instrucțiunile pentru a evita riscul.

AVERTISMENT

Acesta indică faptul că nerespectarea instrucțiunilor poate provoca vătămarea gravă sau decesul.

ATENȚIE

Acesta indică faptul că nerespectarea instrucțiunilor poate provoca vătămarea ușoară sau deteriorarea produsului.

! AVERTISMENT

• Instalarea sau reparațiile efectuate de persoane necalificate pot constitui pericole atât pentru dumneavoastră, cât și pentru ceilalți.
• Activitatea de instalare trebuie să fie efectuată în conformitate cu Codul național cu privire la instalațiile electrice, numai de către personalul calificat și autorizat.
• Informațiile conținute în acest manual sunt destinate utilizării de către un tehnician calificat, familiarizat cu procedurile de siguranță și echipat cu unelte și instrumente de testare adecvate.
• Necitirea cu atenție și nerespectarea tuturor instrucțiunilor din acest manual pot determina defectarea echipamentelor, pagube materiale, vătămare corporală și/sau deces.
• Trebuie verificată respectarea regulamentelor naționale de gaz.
• Acest echipament va fi furnizat cu un cablu de alimentare care respectă reglementările naționale.
• Conductele conectate la un aparat nu trebuie să conțină surse de aprindere. (pentru R32)

Instalare

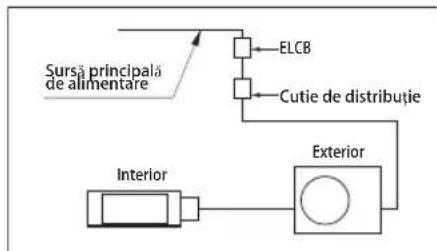

• Nu utilizați un întrerupător de circuit defect sau subevaluat. Folosiți tabloul electric și siguranțele corespunzătoare.
• Există riscul de incendiu sau electrocutare. Pentru lucrările electrice, contactați dealerul, vânzătorul, un electrician calificat sau un Centru de service autorizat. Nu încercați să demontați sau să reparați singuri produsul. Există riscul de incendiu sau electrocutare.
• Asigurați întotdeauna împământarea produsului conform diagramei de cablare. Nu conectați împământarea la conducte de gaz sau de apă ori la firele de împământare a unei linii telefonice. Există riscul de incendiu sau electrocutare.
• Instalați panoul și capacul casetei de control în siguranță. Există riscul de incendiu sau electrocutare din cauza prafului, apei, etc.
• Folosiți dispozitive de întrerupere sau siguranțe corespunzătoare. Există riscul de incendiu sau electrocutare.
• Nu modificați și nu prelungiți cablul de alimentare. Dacă cablul sau cordonul de alimentare prezintă zgârieturi sau dezizolare ori deteriorare, atunci trebuie înlocuit. Există riscul de incendiu sau electrocutare.
• Pentru instalare, dezinstalare sau reinstalare, contactați întotdeauna comerciantul sau un centru autorizat de service. Există riscul de incendiu sau electrocutare, explozie sau rănire.
• Nu instalați produsul pe un stativ de instalare defect. Asigurați-vă că zona de instalare nu se deteriorează odată cu trecerea timpului. Acest lucru ar putea cauza căderea echipamentului.
• Niciodată nu instalați unitatea exterioară pe o bază mobilă ori într-un spațiu de unde poate să cadă. Dacă unitatea exterioară cade, poate cauza pagube materiale, rănirea ori chiar moartea persoanei.
• La unitatea exterioară, condensatorul electric furnizează electricitate de înaltă tensiune componentelor electrice. Asigurați-vă că s-a descărcat complet condensatorul înainte de a efectua orice activitate de reparații. Un condensator încărcat poate cauza electrocutarea.
• Când instalați aparatul, folosiți kit-ul de instalare furnizat cu produsul. În caz contrar, aparatul poate cădea și produce leziuni grave.
• Conexiunile unității interioare/exterioare trebuie să fie bine asigurate, iar cablul așezat astfel încât să nu fie smuls din terminalele de conectare. Conexiunile necorespunzătoare ori slăbite pot provoca încălzire sau incendiu.
• Evacuați materialele de ambalare în siguranță. Scoateți șuruburi, cuie, baterii, lucruri avariate după instalare și aruncați ambalajele din plastic. Copiii s-ar putea juca cu acestea, ceea ce poate cauza rănirea lor.
• Verificați tipul de agent frigorific utilizat. Citiți eticheta de pe produs. Folosirea unui agent de răcire necorespunzător poate împiedica funcționarea normală a aparatului.
• Nu porniți întreruptorul sau puterea cu condiția ca panoul frontal, dulapul, capacul superior, capacul cutiei de control sunt îndepărtate sau deschise. În caz contrar, aceasta poate provoca incendii, șoc electric, explozie sau moarte.
• Utilizați o pompă vacuum sau gaz inert (azot) atunci când faceți testul de scurgere sau de purjare a aerului. Nu comprimați aerul sau oxigenul și nu utilizați gaze inflamabile. În caz contrar, acestea pot provoca incendii sau explozii.
• Aparatul va trebui să fie depozitat într-o cameră fără surse de aprindere ca să funcționeze în mod continuu. (de exemplu: flacără deschisă, un aparat de gaz care funcționează sau un încălzitor electric)
• Nu folosiți alte mijloace pentru a accelera procesul de decongelare sau pentru a curăța, decât cele recomandate de producător.
• Nu perforați sau ardeți sistemul de ciclu cu agent frigorific.
• Rețineți faptul că agenții frigorifici pot să nu conțină miros.
• Păstrați toate orificiile de ventilare necesare libere de orice obstrucții.
• Aparatul va trebui să fie depozitat într-o zonă bine ventilată în cazul în care dimensiunea camerei corespunde suprafeței camerei așa cum este specificat pentru funcționare.
• Conductele pentru agentul frigorific trebuie să fie protejate sau sigilate pentru evitarea daunelor.
• Conectorii flexibili ai agentului frigorific (cum ar fi liniile de legătură între unitatea interioară și cea exterioară) care pot fi deplasați în timpul operațiunilor normale trebuie să fie protejați împotriva deteriorării mecanice.
• O conexiune lipită, sudată sau mecanică trebuie realizată înainte de deschiderea supapelor care permit fluxul de agent frigorific între piesele sistemului de răcire.
• Conexiunile mecanice trebuie să fie accesibile, în scopul întreținerii.
• Aparatul trebuie să fie deconectat de la sursa de alimentare în timpul funcționării și la înlocuirea pieselor.
• Nu atingeți conducta de agent frigorific și conducta de apă sau alte părți interne în timp ce aparatul funcționează sau imediat după operare. Acest lucru poate determina arsuri sau degerături.
• Nu instalați produsul pe un suport care nu este paralel cu solul sau pe o instalație defectă. Poate provoca rănire, accidentare sau deteriorarea produsului.
• Aparatul trebuie instalat în conformitate cu reglementările naționale privind cablarea.

Operare

- Când produsul s-a udat (inundat sau introdus în apă), contactați un centru autorizat de service în vederea reparării, înainte de a-l folosi din nou. Există riscul de incendiu sau electrocutare.

- Asigurați-vă că folosiți numai piesele de schimb recomandate. Sub nicio formă nu încercați să modificați echipamentul. Folosirea pieselor inadecvate poate cauza electrocutare, generarea de căldură excesivă sau incendiu.

- Nu atingeți, utilizați sau reparați aparatul cu mâinile umede. Țineți ștecherul cu mâna când îl scoateți din priză. Există risc de electrocutare sau incendiu.

- Nu amplasați surse de încălzire sau aparate electrocasnice cu încălzire lângă cablul de alimentare. Există risc de incendiu sau electrocutare.

- Nu permiteți pătrunderea apei în componentele electrice. Instalați aparatul la distanță de surse de apă. Există riscul de incendii, defectarea produsului sau electrocutare.

- Nu depozitați și nu utilizați gaze sau substanțe inflamabile în apropierea produsului. Există risc de incendiu.

- Nu folosiți aparatul într-un spațiu îngust timp îndelungat. Asigurați ventilarea. S-ar putea produce o lipsă de oxigen care v-ar afecta sănătatea.

• Nu deschideți grila frontală în timpul funcționării. (Nu atingeți filtrul electrostatic, dacă unitatea este furnizată cu unul). Există riscul de rănire, electrocutare sau deteriorarea produsului.
• Dacă se aud sunete ciudate sau dacă iese fum din produs, opriți imediat întrerupătorul sau deconectați cablul sursei de alimentare. Există risc de electrocutare sau incendiu.
• Aerisiți camera unde se află produsul în mod regulat când folosiți unitatea împreună cu un cuptor sau alt element de încălzire. Poate să apară lipsa de oxigen, care vă poate afecta sănătatea.
• Când aparatul urmează să nu fie folosit timp îndelungat, scoateți cablul de alimentare din priză și opriți tabloul electric. Există risc de deteriorare sau defectare a produsului ori de utilizare neautorizată.
• Luați măsuri ca nimeni, și în special copiii, să nu poată călca ori să nu cadă pe unitatea exterioară. Există pericolul unor leziuni sau de avariere a produsului.
• Asigurați-vă că, în timpul utilizării, cablul de alimentare nu este scos din priză sau deteriorat. Există riscul de incendiu sau electrocutare.
• Nu puneți NIMIC pe cablul de alimentare. Există riscul de incendiu sau electrocutare.
• Când au loc scurgeri de gaz inflamabil, opriți gazul și deschideți fereastra de ventilare înainte de a reporni produsul. Nu utilizați telefonul și nu porniți sau opriți comutatoarele. Există riscul de explozie sau incendiu.
• Asigurați-vă că aerisiți suficient camera când aparatul de aer condiționat este folosit simultan cu un aparat de încălzit, cum ar fi un radiator. În caz contrar, există riscul de incendiu, rănire gravă sau deteriorarea produsului.
• Curățați periodic (mai des decât o dată pe an) praful sau particulele de sare blocate în schimbătorul de căldură, folosind apă.
• Demontarea unității, tratarea uleiului agentului frigorific și a altor piese trebuie realizate în conformitate cu standardele locale și naționale.

ATENȚIE

Instalare

• Produsul trebuie ridicat și transportat de către cel puțin două persoane. Evitați vătămarea corporală.
• Nu instalați produsul dacă acesta va fi expus direct la vântul mării (stropire cu sare). Acest lucru poate provoca coroziunea produsului.
• Instalați furtunul de evacuare pentru a asigura că apa condensată este evacuată corespunzător. Un racord neadecvat poate produce scurgeri de apă.
• Mențineți nivelul chiar și când instalați produsul, pentru a evita vibrațiile sau zgomotul.
• Nu instalați produsul în locuri unde zgomotul sau aerul cald provenit de la unitatea exterioară ar putea produce avarii sau deranja vecinii. Aceasta poate cauza o problemă pentru vecinii dvs. și v-ar provoca dispute cu aceștia.
• Verificați întotdeauna să nu existe scurgeri de gaz (refrigerant) după instalarea sau repararea produsului. Nivelurile scăzute ale refrigerantului pot cauza defectarea produsului.
• Orice persoană implicată în lucrul sau deconectarea unui circuit de agent frigorific trebuie să dețină un certificat valabil curent de la o autoritate de evaluare acreditată industrial, care autorizează competența lor de a se ocupa de agenții frigorifici în condiții de siguranță, în conformitate cu un caiet de sarcini de evaluare recunoscut de industrie.
• Purtați încălțăminte adecvată (PPE) echipament de protecție personală atunci când instalați, întrețineți sau deserviți produsul.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cablu sau un ansamblu special disponibil la unitatea autorizată de service.
• Lucrările la conducte trebuie protejate de daune fizice.
• Păstrați nivelul paralel la instalarea produsului. În caz contrar, poate cauza vibrații sau scurgere de apă. Poate cauza rănire sau accident.
• În cazul în care produsele de aer condiționat LG Electronics NU sunt instalate, reparate sau modificate de către un profesionist autorizat de către LG Electronics, garanția este anulată.
• Toate costurile asociate cu reparațiile devin apoi responsabilitatea completă a proprietarului.
• Mijloacele de deconectare trebuie să fie încorporate în sistemul fix de cablaj, conform regulilor de cablaj.
• Nu introduceți furtunul de scurgere în conducta de scurgere sau în sol. Puteți avea parte de mirosuri neplăcute, iar schimbătorul de căldură sau conducta se pot coroda.
• Nu instalați unitatea în atmosfere cu potențial exploziv.

Operare

• Nu utilizați produsul în scopuri speciale, precum conservarea alimentelor, lucrări artistice etc. Este un aparat de aer condiționat de consum, nu un sistem de refrigerare de precizie. Există pericolul de avariere sau deteriorare.
• Nu blocați admisia sau evacuarea debitului de aer. Acest lucru poate provoca defectarea produsului.
• Folosiți o lavetă moale pentru curățare. Nu folosiți detergenți puternici, solvenți sau apă etc. Există risc de incendiu, electrocutare sau deteriorarea elementelor din plastic ale produsului.
• Nu atingeți piesele metalice ale produsului când scoateți filtrul de aer. Există risc de vătămare corporală.
• Nu vă urcați pe produs și nu puneți ceva pe acesta (unitățile exterioare). Există risc de vătămare corporală și de defectare a produsului.
• După curățare, introduceți în mod corespunzător filtrul. Curățați filtrul la fiecare două săptămâni sau mai des, dacă este necesar. Un filtru murdar reduce eficiența aparatului.
• În timpul funcționării, nu introduceți mâinile sau alte obiecte în orificiul de admisie sau în orificiul de evacuare. Componentele ascuțite, în mișcare, v-ar putea răni.
• Fiți atenți când despachetați și instalați produsul. Marginile ascuțite pot provoca rănire.
• Dacă există scurgeri de gaz refrigerant în timpul reparațiilor, nu atingeți. Poate cauza degerături (rănire).
• Nu înclinați unitatea când o îndepărtați sau dezinstalați. Apa condensată din interior se poate scurge.
• Nu folosiți aer sau gaz, altul decât refrigerantul specificat pentru acest sistem. Dacă aerul pătrunde în sistemul de răcire, rezultă o presiune excesivă, care cauzează deteriorarea echipamentului sau leziuni.
• Dacă refrigerantul prezintă scurgeri în timpul instalării, aerisiți imediat camera. În caz contrar, poate fi dăunător pentru sănătatea dumneavoastră.
• Dezasamblarea echipamentului, tratarea lichidului refrigerant sau a anumitor componente trebuie realizate în conformitate cu standardele locale și naționale.
• Înlocuiți toate bateriile din telecomandă cu unele noi de același tip. Nu amestecați bateriile noi cu cele vechi sau tipuri diferite de baterii. Există riscul de incendiu sau de avariere a produsului.
• Nu reîncărcați sau dezasamblați bateriile. Nu aruncați bateriile în foc. Acestea se pot aprinde sau pot exploda.
• Dacă lichidul din baterii intră în contact cu pielea sau hainele, spălați bine cu apă curată. Nu utilizați telecomanda dacă bateriile s-au scurs. Substanțele chimice din baterii ar putea cauza arsuri sau alte pericole pentru sănătate.
• Dacă înghițiți lichid de la baterii, spălați-vă bine în interiorul gurii și consultați apoi medicul. În caz contrar există riscul de îmbolnăviri grave.
• Nu lăsați aparatul de aer condiționat să funcționeze o perioadă mare de timp când umiditatea este foarte ridicată, iar o ușă sau o fereastră este lăsată deschisă. Umezeala poate genera condens și poate umezi sau deteriora mobila.
• Nu vă expuneți pielea și nu expuneți copiii sau plantele la fluxul de aer rece ori fierbinte. Acest lucru vă poate afecta sănătatea.
• Nu beți apa evacuată din produs. Nu este potabilă și poate provoca probleme de sănătate grave.
• Folosiți un scaun sau o scară solidă când curățați, faceți operațiuni de întreținere sau reparați produsul la înălțime. Fiți atenți și evitați să vă loviți.
• Aparatul va trebui să fie depozitat astfel încât să se prevină deteriorarea mecanică care poate să apară.
• Deservirea se va efectua numai conform recomandărilor producătorului echipamentului. Întreținerea și reparația care necesită asistență din partea altor categorii de personal calificat se va efectua sub supravegherea persoanei competente în utilizarea agenților frigorifici inflamabili.
• Instalarea conductei de lucru va trebui să fie menținută la un nivel minim.
• Atunci când piesele de legătură mecanice sunt refolosite în interior, sigilările trebuie reînnoite.
• Atunci când nodurile evazate sunt refolosite în interior, partea nodurilor va fi re-fabricată.
• Mijloacele de deconectare trebuie să fie încorporate în sistemul fix de cablaj, conform regulilor de cablaj.
• Acest produs nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse, sau fără experiență și cunoștințe, decât în cazul în care sunt supravegheați sau instruiți asupra modului de utilizare a aparatului de către o persoană responsabilă pentru siguranța lor. Copiii mici trebuie supravegheați pentru a vă asigura că nu se joacă cu aparatul de aer condiționat.
• Acest produs poate fi utilizat de copii cu vârsta de minim 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse, sau fără experiență și cunoștințe, doar în cazul în care sunt supravegheați sau instruiți asupra modului de utilizare a aparatului în siguranță și înțeleg pericolele posibile. Copiii nu se vor juca cu aparatul. Curățarea și întreținerea nu se vor realiza de către copii nesupravegheați.

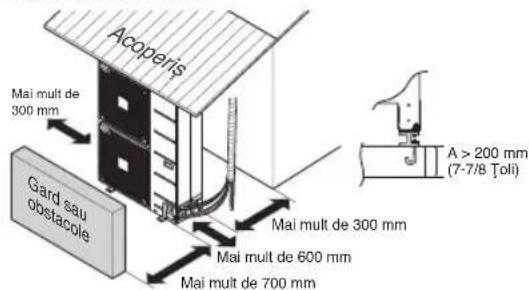

LOCURI DE INSTALARE

• Dacă deasupra aparatului se construiește o tendă care să îl apere de lumina solară directă sau de ploaie, asigurați-vă că radiațiile de căldură de la condensator nu sunt obstrucționate.
• Asigurați spațiile indicate prin săgeți în jurul părții frontale, din spate și laterale a aparatului.
• Nu așezați animale sau plante în calea aerului cald.
• Luați în calcul greutatea aparatului de aer condiționat și alegeți un loc în care zgomotul și vibrațiile sunt minime.
• Alegeți un loc astfel încât aerul cald și zgomotul provenite de la aparatul de aer condiționat să nu deranjeze vecinii.
• Instalați astfel încât suportul să suporte suficient greutatea și vibrațiile unității exterioare și acolo unde este posibilă instalarea în loc drept.
• Un loc ferit de ploaia sau ninsoarea directă.
• Instalați acolo unde nu există zăpadă sau țurțuri de gheață.
• Instalați acolo unde nu există un suport necorespunzător, cum ar fi o podea instabilă sau o parte degradată a clădirii, sau un loc unde există acumulări de zăpadă.

! ATENȚIE

Acordați atenție atunci când transportați produsul.

• Nu transportați produsul de unul singur, dacă acesta depășește 20 kg.
• Benzile PP sunt utilizate pentru ambalarea unor produse. Nu le utilizați ca mijloc de transport deoarece sunt periculoase.
• Nu atingeți nervurile schimbătorului de căldură cu mâinile goale. În caz contrar vă puteți tăia la mâini.
• Rupeți ambalajele din plastic și aruncați-le, astfel încât copiii să nu se poată juca cu acestea. În caz contrar, ambalajele din plastic pot sufoca până la moarte.
• Atunci când transportați unitatea exterioară, asigurați-vă că o sprijiniți în toate cele patru puncte. Transportul și ridicarea unității sprijinite în trei puncte poate face ca aceasta să fie instabilă și să cadă.
• Utilizați 2 curele cu o lungime de cel puțin 8 m.
• Puneți mai multe cârpe sau plăci în locurile în care carcasa intră în contact cu dispozitivele de prindere, pentru a preveni deteriorarea.
• Agățați unitatea, asigurându-vă că este ridicată în centrul de greutate.

RACORDAREA CONDUCTELOR

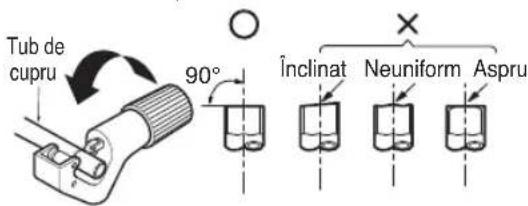

Pregătirea conductelor

- Efectuați corect lucrările de evazare din următoarea procedură.

Tăiați conductele și cablul.

Îndepărtarea bavurii

• Îndepărtați în întregime bavura de la secțiunea tăiată a conductei/tubului.
• Pentru a evita scurgerea resturilor de bavură în tubulatură, când îndepărtați bavurile, orientați capătul conductei / țevii de cupru în jos.

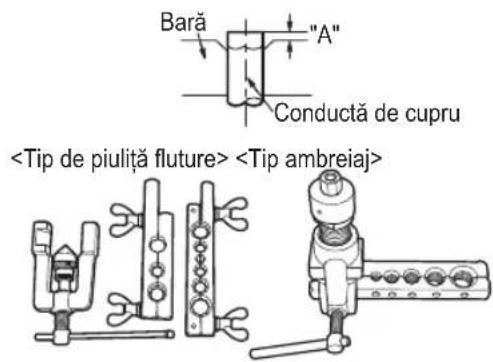

Lucrare de lărgire a țevilor

Diametru conductăîn inci (mm)	Un inci (mm)
	Tip de piulită fluture Tip ambreiaj
∅ 1/4 (∅ 6.35)	0.04~0.05 (1.1~1.3)	0~0.02(0~0.5)
∅ 3/8 (∅ 9.52)	0.06~0.07 (1.5~1.7)
∅ 1/2 (∅ 12.7)	0.06~0.07 (1.6~1.8)
∅ 5/8 (∅ 15.88)	0.06~0.07 (1.6~1.8)
∅ 3/4 (∅ 19.05)	0.07~0.08 (1.9~2.1)

METODA DE RIDICARE

• Atunci când transportați unitatea suspendată, treceți sforile pe sub unitate și utilizați cele două puncte de suspendare din față și din spate.
• Ridicați întotdeauna unitatea având funiile atașate în patru puncte, astfel încât unitatea să nu fie afectată de impact.
• Atașați funiile de unitate la un unghi de 40° sau mai mic.

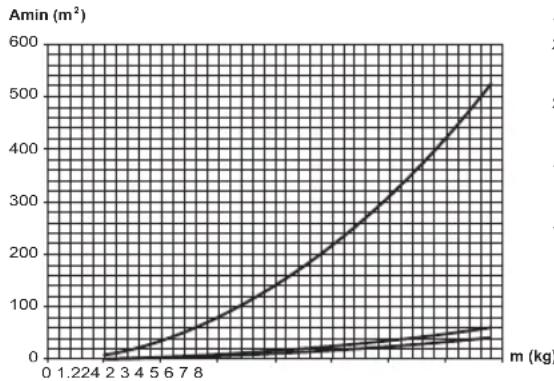

Suprafața minimă a podelei (pentru R32)

• Aparatul va trebui să fie instalat, exploatat și depozitat într-o cameră cu o suprafață mai mare decât suprafața minimă.
• Utilizați graficul de tabel pentru a determina suprafața minimă.
• Modelul consolei (pentru țările UE) se instalează numai în conformitate cu IEC 60335-2-40:2018 Edition 6.0.

IEC 60335-2-40:2013+A1:2016 Edition 5.1 IEC 60335-2-40:2018 Edition 6.0

- m : Cantitatea totală de agent frigorific din sistem

- Cantitatea totală de agent frigorific: încărcătura de agent frigorific din fabrică + cantitatea suplimentară de agent frigorific

- Amin : zona minimă pentru instalare

IEC 60335-2-40:2013+A1:2016 Edition 5.1 IEC 60335-2-40: 2018 Edition 6.0 IEC 60335-2-40:2013+A1:2016 Edition 5.1 IEC 60335-2-40: 2018 Edition 6.0 IEC 60335-2-40:2013+A1: IEC 60335-2-40:2016 Edition 5.1 2018 Edition 6.0

Aşezat pe podea		Aşezat pe podea		Montat pe perete		Montat pe perete		Montat pe tavan		Montat pe tavan
m (kg)	A min (m 2 )	m (kg)	A min (m 2 )	m (kg)	A min (m 2 )	m (kg)	A min (m 2 )	m (kg)	A min (m 2 )	m (kg)	A min (m 2 )
< 1.224 -		< 1.842 -		< 1.224 -		< 1.842 -		< 1.224 -		< 1.842 -
1.224	12.9	1.842	28.88	1.224	1.43	1.842	4.44	1.224	0.956	1.842	3.64
1.4	16	82	2.0	34.04	1.4	1.87	2.0	4.83	1.4	1.25	2.0
1.6	21	97	2.2	41.19	1.6	2.44	2.2	5.31	1.6	1.63	2.2
1.8	27	80	2.4	49.02	1.8	3.09	2.4	5.79	1.8	2.07	2.4
2.0	34	32	2.6	57.53	2.0	3.81	2.6	6.39	2.0	2.55	2.6
2.2	41	53	2.8	66.72	2.2	4.61	2.8	7.41	2.2	3.09	2.8
2.4	49	42	3.0	76.60	2.4	5.49	3.0	8.51	2.4	3.63	3.0
2.6	58	00	3.2	87.15	2.6	6.44	3.2	9.68	2.6	4.31	3.2
2.8	67	27	3.4	98.39	2.8	7.47	3.4	10.93	2.8	5.00	3.4
3.0	77	22	3.6	110.30	3.0	8.58	3.6	12.26	3.0	5.74	3.6
3.2	87	86	3.8	122.90	3.2	9.76	3.8	13.66	3.2	6.54	3.8
3.4	99	19	4.0	136.17	3.4	11.02	4.0	15.13	3.4	7.38	4.0
3.6	11	1.20	4.2	150.13	3.6	12.36	4.2	16.68	3.6	8.27	4.2
3.8	128	90	4.4	164.77	3.8	13.77	4.4	18.31	3.8	9.22	4.4
4.0	137	29	4.6	180.09	4.0	15.25	4.6	20.01	4.0	10.21	4.6
4.2	151	36	4.8	196.09	4.2	16.82	4.8	21.79	4.2	11.26	4.8
4.4	166	12	5.0	212.77	4.4	18.46	5.0	23.64	4.4	12.36	5.0
4.6	181	56	5.2	230.13	4.6	20.17	5.2	25.57	4.6	13.50	5.2
4.8	197	70	5.4	248.18	4.8	21.97	5.4	27.58	4.8	14.70	5.4
5.0	214	51	5.6	266.90	5.0	23.83	5.6	29.66	5.0	15.96	5.6
5.2	232	02	5.8	286.30	5.2	25.78	5.8	31.81	5.2	17.26	5.8
5.4	250	21	6.0	306.39	5.4	27.80	6.0	34.04	5.4	18.61	6.0
5.6	269	09			5.6	29.90			5.6	20.01
5.8	288	65			5.8	32.07			5.8	21.47
6.0	308	90			6.0	34.32			6.0	22.98

CIRCUITE ELECTRICE

Urmați ordonanța organizației dumneavoastră guvernamentale pentru standardul tehnic legat de echipamentele electrice, reglementările privind cablarea și ghidul fiecărei companii de energie electrică.

! AVERTISMENT

Asigurați-vă că apelați la ingineri electrici autorizați pentru a face partea electrică care utilizează circuite speciale în conformitate cu reglementările și cu acest manual de instalare. Dacă circuitul de alimentare are o insuficiență de capacitate sau deficit electric, aceasta poate provoca un șoc electric sau un incendiu.

Efectuați cablajele electrice în funcție de conexiunile cablurilor electrice.

• Toate cablajele trebuie să respecte cerințele locale.
• Alegeți o sursă de alimentare care poate furniza curentul necesar pentru aparatul de aer condiționat.
• Folosiți un ELCB (întrerupător pe circuitul de scurgere la pământ) recunoscut între sursa de alimentare și aparat. Trebuie să montați un dispozitiv de deconectare pentru deconectarea adecvată a tuturor liniilor de alimentare.
• Modelul siguranței recomandat numai de personalul autorizat

1)

Model (Btu/h) Fază (∅) ELCB
14 k/16 k 1 15 A
18 k/21 k/24 k 1 20 A
27 k/30 k 1 25 A

Conectat la unitatea exterioară sau B.D. unitate

Asigurați-vă că veți conecta unitatea exterioară la pământ. Nu conectați linia de pământ la orice conductă de gaz, conductă de apă, paratrăsnet sau linie telefonică terestră. Dacă nu este suficient pământ, aceasta poate provoca un șoc electric.

• Consultați PDB pentru caracteristicile electrice detaliate
• Conectați individual firele la terminalele de pe panoul de control, conform conexiunii unității exterioare.
• Asigurați-vă că culorile cablurilor de la unitatea exterioară și de la nr. respectiv de bornă sunt aceleași cu cele de la unitatea interioară.
• Când linia de conectare dintre unitatea interioară și cea exterioară este de peste 40 m, conectați linia de telecomunicații și linia de alimentare separat.
• Linia de alimentare a aparatelor nu va fi inferioară cablului izolat cu policloropren. (desemnare cod 60245 IEC 57)

Suprafața transversală minimă a conductorilor

Curent nominal al aparatului A	Suprafata transversală nominală mm2
≤6 0.75
>6 și ≤10 1.0
>10 și ≤16 1.5
>16 și ≤25 2.5
>25 și ≤32 4
>32 și ≤40 6

ÎNTREȚINERE

Curățați produsul regulat pentru a menține nivelul optim de performanță și pentru a preveni defecțiunile posibile.

ATENȚIE

• Opriți aparatul și scoateți cablul de alimentare înainte de a realiza orice activitate de întreținere; în caz contrar se poate produce șocul electric.
• Nu folosiți niciodată apă mai caldă de 40 °C când curățați filtrele. Aceasta poate cauza deformări sau decolorarea componentelor.
• Nu folosiți niciodată substanțe volatile când curățați filtrele. Acestea pot deteriora suprafața unității de aer condiționat.

Sfaturi cu privire la funcționare!

• Nu suprarăciți camera. Nu este bine pentru sănătate, iar consumul de electricitate este mare.
• Trageți jaluzelele și perdelele.

Nu lăsați lumina soarelui direct în cameră când aparatul de aer condiționat este în funcțiune.

- Păstrați constantă temperatura camerei.

Reglați direcția fluxului de aer pe verticală și orizontală, pentru a asigura temperatura uniformă în cameră.

- Asigurați-vă că ușile și ferestrele sunt închise etanș.

Evitați pe cât posibil deschiderea ușilor și ferestrelor, pentru a păstra aerul rece în cameră.

- Curățați periodic filtrul de aer.

Blocajele din filtrul de aer reduc debitul de aer și reduc nivelul de răcire și efectul de dezumidificare. Curățați-l cel puțin o dată la 2 săptămâni.

Deoarece ferestrele sunt păstrate închise, este necesară aerisirea camerei din când în când.
