NAVODILA ZA UPORABO DH 28PEC HiKOKI

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje. b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja. d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov. e) Vzdržujte električno orodje in priključke. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč.

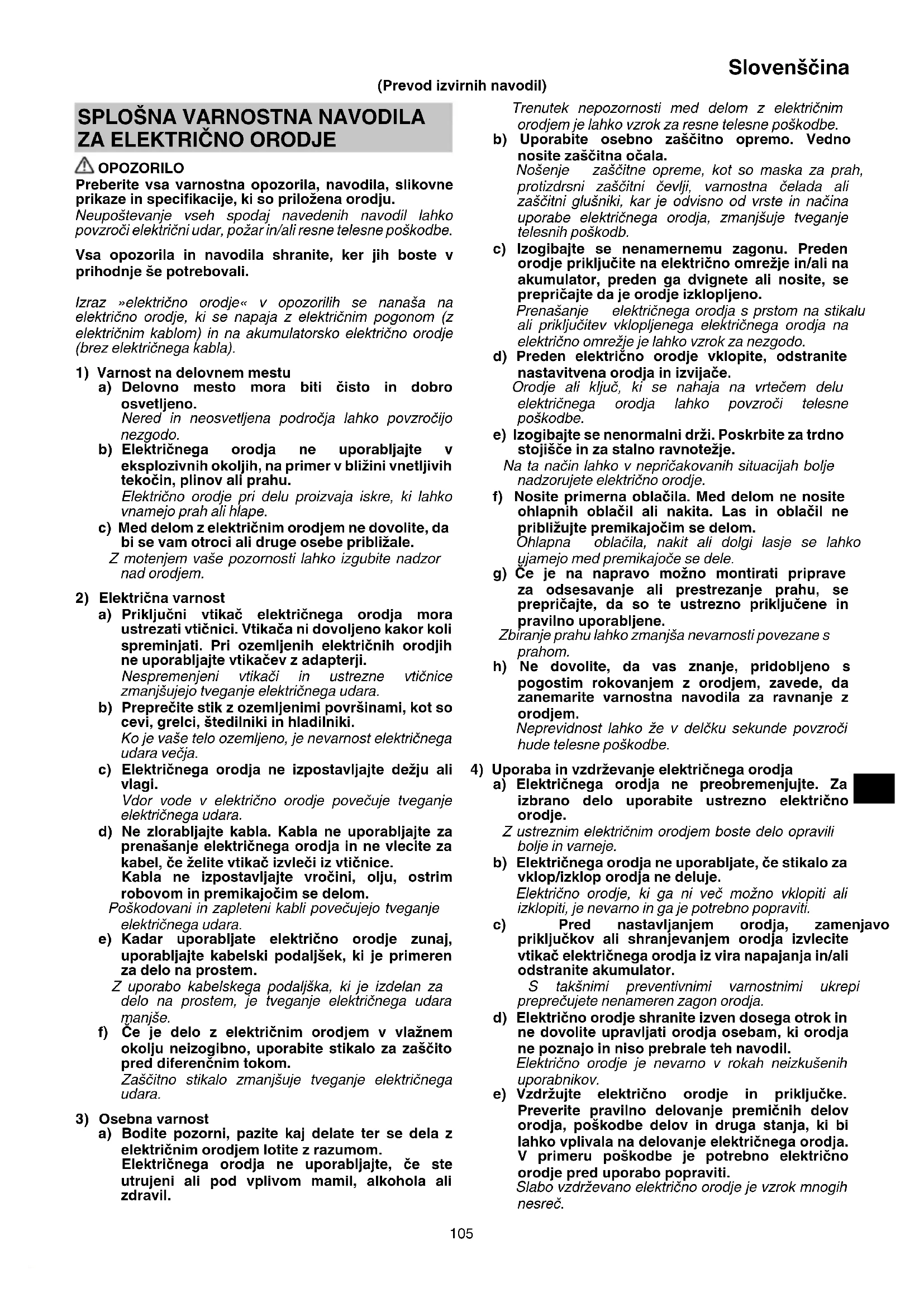

OPOZORILO Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifi kacije, ki so priložena orodju. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe. Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali. Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo. b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape. c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja. c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveč uje tveganje električnega udara. d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Z uporabo kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše. f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. (Prevod izvirnih navodil) 0000BookDH28PEC.indb1050000BookDH28PEC.indb105 2022/12/0714:01:342022/12/0714:01:34106 Slovenščina f) Rezalno orodje naj bo ostro in čisto. Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo. g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporabo električnega orodja v druge namene lahko privede do nevarne situacije. h) Ročaji in prijemalne površine naj bodo suhe, čiste in brez olja in masti. Spolzki ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

1) Varnostna navodila za vso delovanje

a) Pri delu uporabljajte glušnike Izpostavljanje hrupu lahko povzroči izgubo sluha. b) Uporabljajte dodatne ročaje, ki so priloženi orodju. Izguba nadzora nad orodjem lahko povzroči telesne poškodbe. c) Električno orodje držite za izolirane držalne površine, ko bi se pri uporabi pripomočki za rezanje lahko dotikali skrite žice. Stik z vodnikom pod napetostjo lahko prenese napetost na izpostavljene kovinske dele električnega orodja in povzroči električni udar.

2) Varnostna navodila pri uporabi dolgih svedrov z

vrtalnimi rušilnimi kladivi a) Vedno začnite vrtati pri nizki hitrosti in se s konico svedra dotikajte obdelovanca. Pri višjih hitrostih je možno, da se bo sveder zvil, če bo omogočeno, da se vrti prosto, ne da bi se dotikal obdelovanca, kar lahko privede do osebne poškodbe. b) S svedrom vrtajte v ravni črti in ne nanašajte preveč pritiska. Svedri se lahko zvijejo, kar privede do zloma ali izgube nadzora, in osebne poškodbe.

zahtevam, navedenim na imenski plošči izdelka.

2. Prepričajte se, da je stikalo za vklop in izklop na položaju

OFF. Če se vtikač nahaja v vtičnici, ko je stikalo na položaju ON, bo električno orodje začelo delovati, kar lahko povzroči resne poškodbe.

3. Če je delovno mesto oddaljeno od vira napetosti,

uporabite kabelski podaljšek s primerno debelino in zmožnostjo. Kabelski podaljšek mora biti dovolj kratek.

4. Med ali takoj po delovanju se ne dotikajte dleta. To

postane med uporabo zelo vroče in lahko povzroči resne opekline.

6. Ročaj telesa in stranski ročaj električnega orodja vedno

držite trdno. V nasprotnem primeru lahko ustvarjena protisila povzroči nenatančno ali celo nevarno uporabo.

7. Nosite protiprašno zaščitno masko

Ne vdihavajte škodljivega prahu, ki nastaja pri vrtanju ali klesanju. Prah lahko ogrozi vaše zdravje in zdravje drugih oseb v bližini.

8. Namestitev orodja

10. Vrtenje + zabijanje

Za vrtanje lesa ali kovine z uporabo vpenjala svedra ali vpenjalnega vmesnika (neobvezni pribor). ○ Uporaba sile bolj kot je potrebno ne bo samo pospešila dela, temveč tudi poslabšala rob konice svedra in skrajšala življenjsko dobo vrtalnega kladiva. ○ Svedri se lahko odlomijo, medtem ko umikate vrtalno kladivo iz zvrtane luknje. Pomembno je, da umikanje izvedete s potiskom. ○ Ne poskušajte vrtati sidrnih lukenj ali lukenj v beton s kompletom v funkciji samo za vrtenje. ○ Ne poskušajte uporabiti vrtalnega kladiva v funkciji vrtenja in zabijanja s priključenima vpenjalom svedra in vpenjalnim nastavkom. To lahko bistveno skrajša življenjsko dobo vsakega dela stroja.

12. Stikalo na diferenčni tok

Priporočena je stalna uporaba stikala za diferenčni tok z diferenčnim tokom 30 mA ali manj.

13. Pazite, da orodje varno držite, kot je prikazano na Sl. 12

med delovanjem. SIMBOLI OPOZORILO V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete. DH28PEC: Vrtalno rušilno kladivo Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila. Samo za države EU Električnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati. 0000BookDH28PEC.indb1060000BookDH28PEC.indb106 2022/12/0714:01:342022/12/0714:01:34107 Slovenščina

Ocenjena napetost Prepričajte se, da vir električne energije, ki ga boste uporabili, ustreza zahtevam, navedenim na imenski plošči izdelka.

Vrtilna frekvenca brez obremenitve Bpm Moč udarca pri polni obremenitvi

Specifi kacije te naprave so naštete v seznamu na strani 134. OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

NAMESTITEV IN DELOVANJE

Dejanje Slika Stran Vstavljanje vrtalnega orodja SDS-plus

Funkcija samodejne zaustavitve

Vklop in izklop in nastavitev hitrosti

Zaklepanje stikala za vklop / izklop

Sproščanje stikala za vklop / izklop

Namestitev stranskega ročaja 13

• Za podrobnejše informacije glede vsakega orodja se obrnite na pooblaščeni servisni center HiKOKI.

IZBERITE NAČIN DELOVANJA

S pritiskom na preklopno stikalo lahko izberete hitrost vrtenja in funkcijo samodejne zaustavitve. ○ Hitrost vrtenja (nizki način/normalni način) Izberite bodisi nizki ali normalni način in orodje uporabljajte z izbrano hitrostjo. ○ Način samodejne zaustavitve (vklop/izklop) Ta izdelek je opremljen s funkcijo samodejne zaustavitve, ki podpira neprekinjeno vrtanje. Funkcija ima pomnilniški način za shranjevanje delovnega časa za vrtanje od VKLOPA do IZKLOPA in način samodejne zaustavitve, ki samodejno ustavi motor od drugega vrtanja naprej, če delo preseže shranjeni delovni čas, ko je stikalo VKLOPLJENO. 0000BookDH28PEC.indb1070000BookDH28PEC.indb107 2022/12/0714:01:342022/12/0714:01:34108 Slovenščina FUNKCIJA SAMODEJNE ZAUSTAVITVE Če boste v izbirnem načinu pritisnili na tipko za dlje kot dve sekundi, bo prišlo do premika v pomnilniški način. (Hkrati bo utripala lučka za samodejno zaustavitev.) Izvedite vrtanje, ko utripa lučka za samodejno zaustavitev. Čas med vklopom in izklopom se shrani v orodju. (Hkrati bo zasvetila lučka za samodejno zaustavitev.) Izvedite vrtanje, ko utripa lučka za samodejno zaustavitev. Neprekinjeno vrtanje je možno, saj orodje zabeleži čas shranjevanja pomnilnika, dokler ni preklican način samodejne zaustavitve funkcije samodejne zaustavitve. Funkcijo samodejne zaustavitve prekličete s ponovnim pritiskom na preklopno stikalo za več kot dve sekundi. (Hkrati bo ugasnila lučka za samodejno zaustavitev.) POZOR ○ Orodje vklopite, ko njegovo konico položite na obdelovani material. ○ Hitrost vrtenja in stopnja, pri kateri je stikalo potegnjeno med vrtanjem, se ne shranita v pomnilnik. ○ Med načinom samodejne zaustavitve v celoti izvedite vrtanje v enem kosu. ○ Motor se bo ustavil, tudi če izklopite znotraj časa, shranjenega v pomnilniku. ○ Ko izklopite znotraj shranjenega časa v pomnilniku, se bo števec ponastavil. Če ponovno opravite nalogo, v kateri je bila luknja delno izvrtana, bo shranjeni čas v pomnilniku začel ponovno teči.

NADZOR NAD REAKTIVNO SILO

Ta izdelek je opremljen s funkcijo nadzora reaktivne sile (RFC), ki zmanjšuje sunke telesa orodja. Če je konica orodja nenadoma preobremenjena, se vsak tresljaj telesa orodja ublaži z aktivacijo varnostne sklopke ali z zaustavitvijo motorja preko senzorja, ki je vgrajen v telo orodja. Ko je RFC aktiviran, obe diodi usklajeno rdeče utripata. (Tabela 1) Med utripanjem bo motor ugasnjen. Pritisnite preklopno stikalo, da ponovno začnete z delovanjem. Pri delu z orodjem bodite previdni, da ne boste nenadoma preobremenili rezila, saj se mogoče funkcija RFC ne bo aktivirala oziroma je njeno delovanje lahko nezadostno zaradi delovnega okolja in pogojev. ● Mogoči vzroki nenadne preobremenitve Orodje se je zarilo v material Udarec v žeblje, kovino in druge trde predmete Naloge, ki vključujejo nasilno odpiranje ali vsakršen prekomeren pritisk, itd. Vzrok so lahko tudi kombinacije zgoraj navedenih vzrokov. ● Ko se sproži nadzor reaktivne sile (RFC) Ko se sproži RFC in ustavi motor, izklopite stikalo orodja in odstranite vzrok preobremenitve, preden nadaljujete z delom. Sl. 14

Orodje ima vgrajeno zaščitno vezje za preprečevanje poškodb enote v primeru neobičajnega delovanja. Odvisno od naslednjega bo lučka zaslona utripala, naprava pa bo prenehala delovati. Preverite težavo, prikazano z utripanjem, in izvedite potrebne korake, da bi odpravili težavo. Ko pritiskate na preklopno stikalo, to storite, ko stikalo ni povlečeno. Preklopno stikalo Prikazovalna lučka Sl. 15 Tabeli 1 Prikazovalna lučka utripa Vzrok Rešitev Delovanje je prenehalo, ker je notranja temperatura presegla temperaturno mejo. (Funkcija zaščite pred visoko temperaturo) Počakajte 15 do 30 minut, da se enota ohladi. Ko se temperatura zniža, pritisnite preklopno stikalo, da obnovite delovanje. Prevelik pritisk na orodje je povzročil preobremenitev, ki je izklopila motor. (Funkcija zaščite pred preobremenitvijo) Orodje ne deluje ali se izklopi, ker je enota priključena na vir napajanja z visoko ali nizko napetostjo. Orodje se je izklopilo zaradi napake pri branju signala napetosti, do katere je prišlo zato, ker je bil napajalni kabel v kratkih presledkih priključen in izključen. (Funkcija zaščite pred kratkim stikom) Pritisnite preklopno stikalo za obnovitev. Preklopite v nizki način in se med upravljanjem orodja izogibajte prekomernemu pritisku. Priključite enoto na napajanje z ustrezno vhodno napetostjo, navedeno na napisni ploščici. Pritisnite preklopno stikalo za obnovitev. Kadar priklapljate in izklapljate napajalni kabel, naredite to v presledkih 3 sekund ali več. Pritisnite preklopno stikalo za obnovitev. 0000BookDH28PEC.indb1080000BookDH28PEC.indb108 2022/12/0714:01:352022/12/0714:01:35109 Slovenščina Izmenično vklopite in izklopite Enota se ne aktivira ali preneha delovati zaradi napake pri branju signala senzorja. (Nadzorna funkcija) Pritisnite preklopno stikalo za obnovitev. Če se ta napaka nenehno ponavlja, je morda potrebno popravilo. Nenadna preobremenitev orodja je aktivirala RFC in ustavila nadaljnje delovanje orodja. RFC (glej stran 108 »NADZOR NAD REAKTIVNO SILO«) Pritisnite preklopno stikalo za obnovitev. Pred nadaljnjim delovanjem odstranite vzrok preobremenitve. OPOMBA Kljub temu, da težavo odpravljate, lahko lučka zaslona še naprej utripa. V tem primeru naprava morda potrebuje popravilo. V tem primeru se za popravilo obrnite na prodajalno, kjer ste ta izdelek kupili. MAZANJE Vrtalno rušilno kladivo je izdelano popolnoma neprepustno, zaradi česar je zaščiteno pred prahom. Zato se lahko to vrtalno rušilno kladivo uporablja dalj časa brez mazanja. Mast zamenjajte po naslednjem postopku. Obdobje menjave masti Po nakupu občasno zamenjajte mast. O menjavi masti se pozanimajte na najbližjem pooblaščenem servisu. POZOR S tem strojem se uporablja posebna mast, zato lahko uporaba drugih masti slabo vpliva na normalno delovanje stroja. Zagotovite, da bo zamenjavo masti opravil eden izmed naših servisnih predstavnikov.

Ker bo uporaba topega orodja povzročila okvaro motorja in slabšo učinkovitost, zamenjajte orodja z novimi ali pa jih ponovno naostrite takoj, ko opazite obrabljenost.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Zračniki motorja so »srce« električne naprave. Pri uporabi bodite pozorni, da se zračnik ne poškoduje in/ali zmoči z oljem ali vodo.

4. Zamenjava napajalnega kabla

Če je potrebna zamenjava napajalnega kabla, mora to opraviti pooblaščeni servisni center HiKOKI, da se izognete varnostnemu tveganju. POZOR Pri uporabi in vzdrževanju električnega orodja je treba upoštevati varnostne predpise in standarde, predpisane v posamezni državi. GARANCIJA Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI. Informacije o hrupu in vibracijah Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871. A tipično vrednoten nivo jakosti hrupa: 105 dB (A) A tipično vrednoten nivo zvočnega tlaka: 94 dB (A) Negotovost K: 3 dB (A). Obvezna uporaba glušnikov. Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841. Kladivno vrtanje v beton: Vrednost emisije vibracij a

Enakovredna vrednost klesanja: Vrednost emisije vibracij

Deklarirana skupna vrednost tresljajev in deklarirana vrednost emisij hrupa sta bili izmerjeni v skladu s standardno testno metodo in se lahko uporabita za primerjavo enega orodja z drugim. Prav tako se lahko uporabita pri preliminarni oceni izpostavljenosti. OPOZORILO ○ Tresljaji in emisije hrupa med dejansko uporabo električnega orodja se lahko razlikujejo od deklarirane skupne vrednosti v odvisnosti od načinov uporabe orodja, zlasti vrste obdelovanca; in ○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona). OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. 0000BookDH28PEC.indb1090000BookDH28PEC.indb109 2022/12/0714:01:352022/12/0714:01:35110 Slovenčina

Ekvivalentna vrednost štemovanja: Vrednost emisije vibracija

2) Električna sigurnost

7. Nosite masku za prašinu

Na lastno odgovornost izjavljamo, da je Vrtalno rušilno kladivo, označeno z vrsto in posebno identifi kacijsko kodo *1), v skladu z vsemi ustreznimi zahtevami direktiv *2) in standardov *3). Tehnična dokumentacija pod *4) – glejte spodaj. Upravitelj evropskih standardov na predstavništvu v Evropi je pooblaščen za pripravo tehnične dokumentacije. Deklaracija je označena na izdelku s pritrjeno oznako CE.
