DH 28PEC - Vŕtačka HiKOKI - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU DH 28PEC HiKOKI

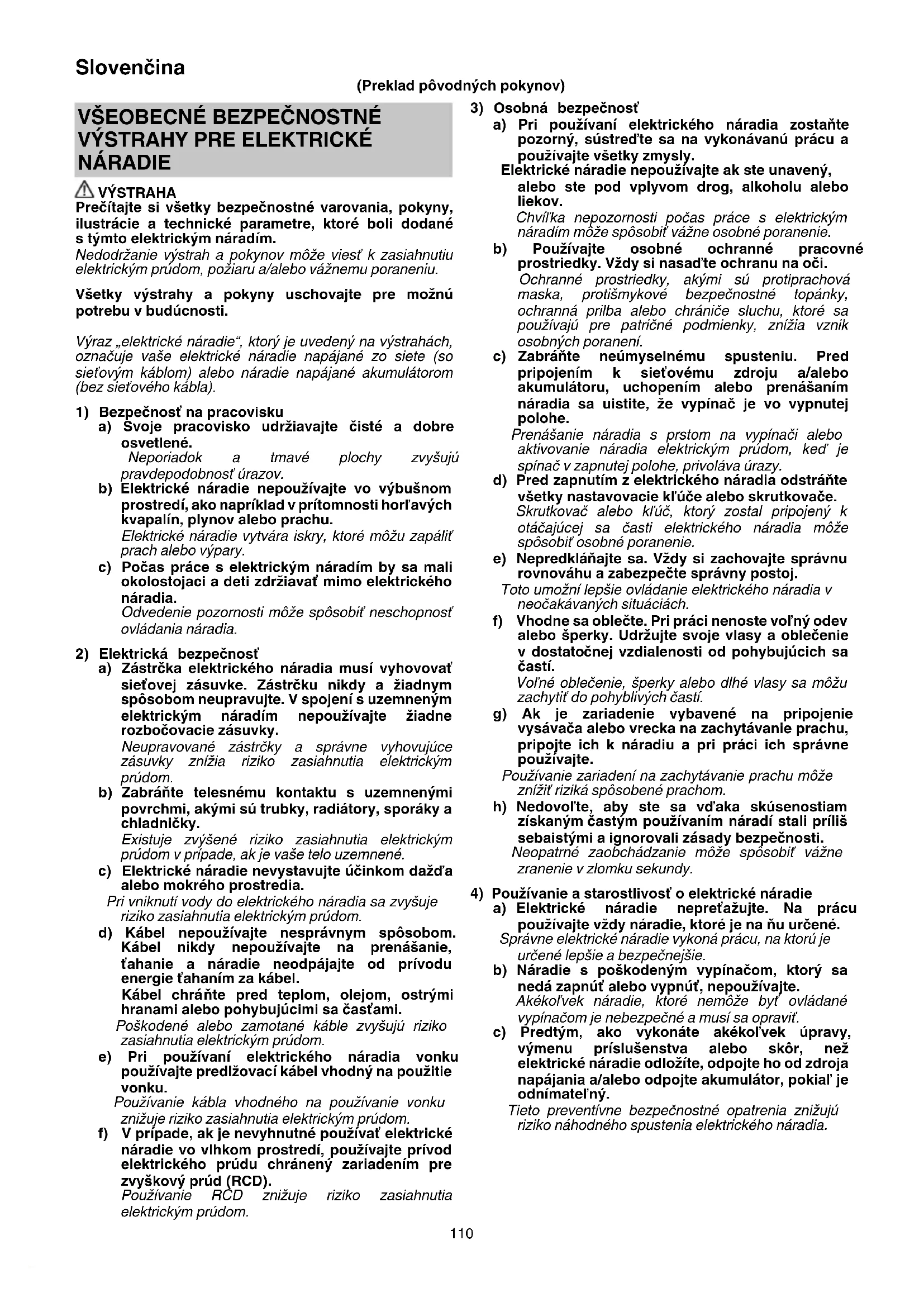

3) Osobná bezpečnosť

a) Pri používaní elektrického náradia zostaňte pozorný, sústreďte sa na vykonávanú prácu a používajte všetky zmysly. Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti počas práce s elektrickým náradím môže spôsobiť vážne osobné poranenie. b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasaďte ochranu na oči. Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení. c) Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe. Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, keď je spínač v zapnutej polohe, privoláva úrazy. d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie kľúče alebo skrutkovače. Skrutkovač alebo kľúč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobiť osobné poranenie. e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj. Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách. f) Vhodne sa oblečte. Pri práci nenoste voľný odev alebo šperky. Udržujte svoje vlasy a oblečenie v dostato čnej vzdialenosti od pohybujúcich sa častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí. g) Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte. Používanie zariadení na zachytávanie prachu môže znížiť riziká spôsobené prachom. h) Nedovoľte, aby ste sa vďaka skúsenostiam získaným častým používaním náradí stali príliš sebaistými a ignorovali zásady bezpečnosti. Neopatrné zaobchádzanie môže spôsobiť vážne zranenie v zlomku sekundy.

4) Používanie a starostlivosť o elektrické náradie

a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené. Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie. b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnúť alebo vypnúť, nepoužívajte. Akékoľvek náradie, ktoré nemôže byť ovládané vypínačom je nebezpečné a musí sa opraviť. c) Predtým, ako vykonáte akékoľvek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo odpojte akumulátor, pokiaľ je odnímateľný. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.

NÁRADIE VÝSTRAHA Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím. Nedodržanie výstrah a pokynov môže viesť k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu. Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti. Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).

1) Bezpečnosť na pracovisku

a) Svoje pracovisko udržiavajte čisté a dobre osvetlené. Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov. b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary. c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia. Odvedenie pozornosti môže spôsobiť neschopnosť ovládania náradia.

2) Elektrická bezpečnosť

a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky. Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom. b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky. Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené. c) Elektrické náradie nevystavujte účinkom dažďa alebo mokrého prostredia. Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom. d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, ťahanie a náradie neodpájajte od prívodu energie ťahaním za kábel. Kábel chrá ňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom. e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku. Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom. f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD). Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom. (Preklad pôvodných pokynov) 0000BookDH28PEC.indb1100000BookDH28PEC.indb110 2022/12/0714:01:352022/12/0714:01:35111 Slovenčina d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovoľte, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom. V rukách neškolených osôb je elektrické náradie nebezpečné. e) Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékoľvek iné okolnosti, ktoré by mohli ovplyvniť činnosť elektrického náradia. V prípade poškodenia musíte dať elektrické náradie pred ďalším použitím opraviť. Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím. f) Rezný nástroj udržiavajte ostrý a čistý. Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je ľahšie ovládateľný. g) Elektrické náradie, príslušenstvo, brity náradia atď. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce. Používanie elektrického náradia na iné, než určené činnosti môže viesť k vzniku nebezpečných situácií. h) Rukoväte a uchopovacie povrchy uchovávajte v suchu, čistote a neznečistené olejmi a mazivom. Klzké rukoväte a uchopovacie povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifi kovaným personálom a pri použití jedine originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

BEZPEČNOSTNÉ OPATRENIA

Zabráňte prístupu detí a nezainteresovaných osôb. Keď náradie nepoužívate, mali by ste ho uložiť mimo dosahu detí a nezainteresovaných osôb.

1) Bezpečnostné pokyny pre všetky činnosti

a) Nasaďte si chrániče sluchu Prílišné vystavenie hluku môže spôsobiť stratu sluchu. b) Používajte pomocnú rukoväť (rukoväte), ak sú dodané s nástrojom. Strata ovládania môže spôsobiť poranenie osôb. c) Pri vykonávaní činností, kedy by mohlo príslušenstvo na rezanie prísť do kontaktu so skrytým vedením držte elektrické náradie za izolované úchopné povrchy. Pri kontakte rezného príslušenstva s „nabitým“ vodičom, môže „nabiť“ odkryté kovové časti elektrického nástroja a spôsobiť úraz obsluhy elektrickým prúdom.

2) Bezpečnostné pokyny pri používaní dlhých vrtákov

s vŕtacími kladivami a) Vŕtanie vždy začnite pri nízkej rýchlosti a so špičkou vrtáka v kontakte s obrobkom. Ak sa vrták pri vyšších rýchlostiach môže voľne otáčať bez kontaktu s obrobkom, je pravdepodobné, že sa ohne, čo môže spôsobiť osobné poranenie. b) Tlakom pôsobte iba v priamej línii s vrtákom a nepoužívajte nadmerný tlak. Vrtáky sa môžu ohnúť a spôsobiť nehodu alebo stratu kontroly, čo môže mať za následok osobné poranenie.

požiadavkám na napájanie, ktoré sú uvedené na typovom štítku výrobku.

2. Skontrolujte, či je vypínač v polohe OFF (VYP.).

Ak pripojíte zástrčku do zásuvky, keď je vypínač v polohe ON (ZAP.), elektrické náradie začne okamžite fungovať, čo môže viesť k vážnym nehodám.

3. Ak je pracovná oblasť mimo zdroja napájania, použite

predlžovací kábel s dostatočnou hrubosťou a menovitým výkonom. Predlžovací kábel by ste mali udržiavať čo najkratší.

4. Počas alebo bezprostredne po činnosti sa nedotýkajte

hrotu. Hrot sa počas prevádzky veľmi zohreje, čo môže spôsobiť vážne popáleniny.

5. Pred začatím drvenia, štiepania alebo vŕtania do steny,

podlahy alebo stropu poriadne skontrolujte, že sa vo vnútri nenachádzajú elektrické káble alebo vodiče.

6. Hlavnú rukoväť a bočnú rukoväť elektrického náradia

držte vždy pevne. V opačnom prípade môže viesť reakcia k nepresnej a dokonca nebezpečnej prevádzke.

7. Nasaďte si masku proti prachu

Nevdychujte škodlivý prach, ktorý sa vytvára počas vŕtacích alebo sekacích prác. Prach môže ohroziť vaše zdravie a zdravie okolostojacich osôb.

○ Aby ste predišli nehodám, uistite sa, že je spínač vypnutý a zástrčka je odpojená od zásuvky. ○ Ak používate náradie ako dlátové vrtáky, vrtáky atď., uistite sa, že používate originálne diely zhotovené našou spoločnosťou. ○ Vyčistite stopku náradia. ○ Potiahnutím za náradie skontrolujte zablokovanie.

9. Aby ste predišli nehodám, uistite sa, že pri nasadzovaní

a odstraňovaní vrtákov a iných dielov je spínač vypnutý a zástrčka je odpojená od zásuvky. Hlavný spínač by sa mal vypínať aj počas prestávky a po ukončení práce.

10. Rotácia + príklep

Ak sa vrták dotkne tyče oceľovej konštrukcie, okamžite sa zastaví a vŕtacie kladivo sa začne otáčať. Preto pevne uchopte bočnú rukoväť.

Na vŕtanie do dreva alebo kovu pomocou skľučovadla a adaptéra na skľučovadlo (doplnkové príslušenstvo). ○ Použitím nadmernej sily sa práca síce urýchli, ale poškodzuje sa hrot vrtáka a navyše sa znižuje životnosť vŕtačky. ○ Pri vyťahovaní vŕtačky z vŕtaného otvoru sa vrtáky môžu odlomiť. Pri vyťahovaní je dôležité použiť rázny pohyb. ○ Nevŕtajte kotviace otvory alebo otvory do betónu so zariadením nastaveným len na rotačnú funkciu. ○ Nepoužívajte príklepovú vŕtačku nastavenú na rotač nú a príklepovú funkciu, ak je použité skľučovadlo a adaptér skľučovadla. Mohlo by to výrazne skrátiť životnosť každej súčiastky zariadenia.

12. RCD (zariadenie pre zvyškový prúd)

Odporúčame vám, aby ste vždy používali prúdový chránič s 30 mA menovitým zvyškovým prúdom.

13. Počas prevádzky nezabudnite nástroj držať pevne, ako

je zobrazené na Obr. 12. 0000BookDH28PEC.indb1110000BookDH28PEC.indb111 2022/12/0714:01:352022/12/0714:01:35112 Slovenčina SYMBOLY VÝSTRAHA Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov. DH28PEC: Vrtacie kladivo Aby sa znížilo riziko zranenia, musí si užívateľ prečítať návod na obsluhu. Iba pre krajiny EÚ Elektrické náradie nelikvidujte spolu s domácim odpadom! Aby ste dodržali ustanovenia európskej smernice 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy, je potrebné elektrické náradie po uplynutí jeho doby životnosti separovať a doručiť na environmentálne prijateľné miesto recyklovania.

Menovité napätie Skontrolujte, či použitý zdroj napájania vyhovuje požiadavkám na napájanie, ktoré sú uvedené na typovom štítku výrobku.

Voľnobežné otáčky Bpm Nárazy pri plnom zaťažení

max Max. priemer vŕtaného otvoru

Hmotnosť (v súlade s postupom EPTA 01/2014) Betón Oceľ Drevo Funkcia rotácie a príklepu Len funkcia rotácie Len funkcia príklepu Zapnutie Vypnutie Prepínač Kontrolka Režim nízkej Režim normálnej rotácie Odpojte sieťovú zástrčku z elektrickej zásuvky Náradie triedy II

ŠTANDARDNÉ PRÍSLUŠENSTVO

Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené nižšie. ○ Plastový obal .............................................................. 1 ○ Bočná rukoväť ............................................................ 1 ○ Hĺbkomer .................................................................... 1 Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia. POUŽITIE Funkcia rotácie a príklepu ○ Vŕtanie kotviacich otvorov ○ Vŕtanie otvorov do betónu ○ Vŕtanie otvorov do obkladových krytín Len funkcia rotácie ○ Vŕtanie do ocele alebo dreva (s doplnkovým príslušenstvom) ○ Uťahovanie strojových skrutiek a skrutiek do dreva (s doplnkovým príslušenstvom) Len funkcia príklepu ○ Sekanie do betónu s nízkym výkonom, hĺbenie zárezov a brúsenie. TECHNICKÉ PARAMETRE Technické parametre tohto stroja sú uvedené v tabuľke na strane 134. POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia. 0000BookDH28PEC.indb1120000BookDH28PEC.indb112 2022/12/0714:01:362022/12/0714:01:36113 Slovenčina

Činnosť Obrázok Strana Systém upínania vŕtacieho náradia SDS-plus

Výber prevádzkového režimu

Nastavenie hĺbky vŕtania

Výber prevádzkového režimu

Zapínanie, vypínanie a nastavenie rýchlosti

Uvoľnenie spínača zapnutia / vypnutia

Inštalácia bočnej rukoväte 13

Výber príslušenstva*

• Za účelom podrobných informácií týkajúcich sa každej sady náradia sa obráťte na autorizované servisné stredisko spoločnosti HiKOKI.

ZVOĽTE REŽIM PREVÁDZKY

Stlačením prepínača môžete zvoliť rýchlosť rotácie a funkciu automatického zastavenia. ○ Rýchlosť rotácie (Režim nízkej/Režim normálnej rotácie) Vyberte buď režim pomalých alebo normálnych otáčok a ovládajte náradie zvolenou rýchlosťou. ○ Režim automatického zastavenia (zapnutie/vypnutie) Tento produkt je vybavený funkciou automatického zastavenia na podporu nepretržitých vŕtacích prác. Funkcia je vybavená režimom pamäte pre uchovávanie pracovného času vŕtania od zapnutia po vypnutie a režimom automatického zastavenia, ktorý automaticky zastaví motor pred nasledujúcim vŕtaním, ak by práca mala prekročiť pracovný čas, kým je vypínač zapnutý.

FUNKCIA AUTOMATICKÉHO

ZASTAVENIA V režime výberu sa stlačením tlačidla na dlhšie ako dve sekundy presuniete do režimu pamäte. (Súčasne bude blikať dióda automatického zastavenia.) Vŕtanie vykonajte vtedy, keď bliká dióda automatického zastavenia. Čas medzi zapnutím a vypnutím sa uloží v zariadení náradia. (Súčasne bude svietiť dióda automatického zastavenia.) Vŕtanie vykonajte vtedy, keď bliká dióda automatického zastavenia. Nepretržité vŕtanie je možné, pretože pracovný čas uložený v pamäti bude zaznamenaný v náradí, až kým sa nezruší režim automatického zastavenia funkcie automatického zastavenia. Funkcia automatického zastavenia sa zruší stlačením prepínača ešte raz na viac ako dve sekundy. (Súčasne sa vypne dióda automatického zastavenia.) UPOZORNENIE ○ Náradie zapnite po umiestnení špičky náradia na pracovný materiál. ○ Rýchlosť rotácie a úroveň, pri ktorej sa spínač stlačí počas vŕtania, sa do pamäte neukladá. ○ Počas režimu automatického zastavenia plne vykonajte vŕtanie na jedenkrát. ○ Motor sa zastaví aj vtedy, keď vypnete čas vypnutia v pamäti. ○ Keď vypnete čas vypnutia v pamäti, odpočítavanie bude vynulované. Ak prepracujete úlohu, pri ktorej bol diel čiastočne vyvŕtaný, bude čas uložený do pamäte úplne prepočítaný.

OVLÁDANIE REAKTÍVNEJ SILY

Tento výrobok je vybavený funkciou Reactive Force Control (RFC), ktorá redukuje trhavé pohyby vznikajúce v tele nástroja. Ak sa hrot nástroja náhle preťaží, akékoľvek šklbanie tela nástroja sa zníži aktiváciou klznej spojky alebo sa zastaví motor za pomoci čidla vstavaného do tela nástroja. Keď je funkcia RFC (kontrola reaktívnej sily) aktivovaná, dve LED diódy blikajú červeno synchronizovane. (Tabuľka 1) Počas blikania sa motor vypne. Stlačte prepínač, aby sa činnosť opäť spustila. Pretože funkcia RFC sa nemusí aktivovať alebo jej výkon môže byť nedostatočný v závislosti od pracovného prostredia a podmienok, dajte pozor, aby ste pri prevádzke náhle nepreťažili čepeľ nástroja. ● Možné príčiny náhleho preťaženia Zadrhávanie vrtáka nástroja do materiálu Náraz na klince, kov alebo iné tvrdé predmety Úlohy, ktoré zahŕňajú páčenie alebo použitie akéhokoľvek nadmerného tlaku atď. Taktiež iné, ktoré zahŕňajú kombináciu vyššie uvedených príčin. ● Keď sa spustí ovládanie reaktívnej sily (RFC) Ak sa spusí RFC a motor sa zastaví, náradie vypnite a pred pokračovaním v činnosti odstráňte príčinu preťaženia. Obr. 14 0000BookDH28PEC.indb1130000BookDH28PEC.indb113 2022/12/0714:01:362022/12/0714:01:36114 Slovenčina

INFORMÁCIE O OCHRANNEJ

FUNKCII Toto náradie je vybavené vstavaným ochranným obvodom na prevenciu poškodenia zariadenia v prípade akejkoľvek odchýlky. V závislosti od nasledujúceho postupu bude kontrolka displeja blikať a prístroj prestane pracovať. Overte charakter problému naznačený blikaním a vykonajte potrebné kroky na odstránenie problému. Urobte tak pri stlačení prepínača, keď nie je stlačený spínač. Prepínač Kontrolka Obr. 15 Tabuľke 1 Kontrolka bliká Príčina Riešenie Prevádzka sa zastavila, pretože vnútorná teplota prekročila teplotný limit. (Funkcia ochrany pri vysokých teplotách) Nechajte jednotku vychladnúť po dobu 15 až 30 minút. Keď teplota klesne, stlačte prepínač, aby sa prevádzka obnovila. Nadmerný tlak, ktorý pôsobil na náradie spôsobil preťaženie, ktoré vyplo motor. (Funkcia ochrany proti preťaženiu) Náradie nefunguje alebo sa vypína, pretože jednotka je pripojená k zdroju vysokého alebo nízkeho napätia. Náradie sa vyplo z dôvodu chyby načítania signálu napätia, ktorá sa vyskytla, pretože napájací kábel jednotky bol pripojený a odpojený v krátkych intervaloch. (Funkcia ochrany obvodov) Pre obnovenie činnosti stlačte prepínač. Prepnite do režimu nízkych otáčok a vyhnite sa nadmernému tlaku pri obsluhe náradia. Jednotku pripojte k napájaniu, ktoré zodpovedá vstupnému napätiu špecifi kovanému na typovom štítku. Pre obnovenie činnosti stlačte prepínač. Pri pripájaní a odpájaní napájacieho kábla ponechajte 3-sekundový alebo dlhší interval. Pre obnovenie činnosti stlačte prepínač. Striedavo zapnite a vypnite Jednotku sa nepodarí aktivovať alebo prestane pracovať v dôsledku chyby snímania signálu snímača. (Funkcia kontrolného monitorovania) Pre obnovenie činnosti stlačte prepínač. Ak sa táto chyba objavuje nepretržite, je nutná oprava zariadenia. Náhle preťaženie hrotu náradia aktivovalo funkciu RFC (kontrola reaktívnej sily) a zastavilo ďalšiu prevádzku náradia. RFC (Viď strana 113 „OVLÁDANIE REAKTÍVNEJ SILY“) Pre obnovenie činnosti stlačte prepínač. Pred pokračovaním v práci odstráňte príčinu preťaženia. POZNÁMKA Napriek krokom k odstráneniu problému môže kontrolka displeja blikať. V takomto prípade môže jednotka vyžadovať opravu. Ak áno, pre prípad opravy kontaktujte prosím predajcu, od ktorého bol tento výrobok zakúpený. MAZANIE Vŕtacie kladivo má úplne vzduchotesnú konštrukciu na ochranu pred prachom. Z tohto dôvodu môžete vŕtacie kladivo používať dlhý čas bez mazania. Mazivo meňte podľa nižšie uvedeného postupu. Obdobie výmeny maziva Po zakúpení pravidelne vymieňajte mazivo. O výmenu maziva požiadajte najbližšie servisné stredisko. UPOZORNENIE Táto vŕtačka vyžaduje špeciálne mazivo. Použitie iného maziva by mohlo poškodiť jej funkčnosť. Na výmenu maziva môžete využiť aj služby našich servisných stredísk.

Keďže používanie tupého náradia môže spôsobiť poruchu motora a postupné zhoršovanie výkonu náradia, je potrebné pri spozorovaní opotrebovania náradie bezodkladne vymeniť alebo prebrúsiť.

2. Kontrola montážnych skrutiek

Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákoľvek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viesť k vážnemu nebezpečenstvu.

Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody.

4. Výmena napájacieho kábla

Ak je potrebná výmena napájacieho kábla, musí sa vykonať v autorizovanom servisnom stredisku spoločnosti HiKOKI, aby sa predišlo bezpečnostnému riziku. 0000BookDH28PEC.indb1140000BookDH28PEC.indb114 2022/12/0714:01:362022/12/0714:01:36115 Slovenčina UPOZORNENIE Pri prevádzke a údržbe elektrického náradia musia byť dodržané bezpečnostné predpisy a normy daného štátu. ZÁRUKA Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevzťahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI. Informácie ohľadne vzduchom prenášaného hluku a vibrácií Namerané hodnoty boli stanovené podľa normy EN62841 a deklarované podľa ISO 4871. Nameraná vážená úroveň hladiny akustického výkonu A: 105 dB (A) Nameraná vážená úroveň hladiny akustického tlaku A: 94 dB (A) Odchýlka K: 3 dB (A). Používajte chrániče sluchu. Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN62841. Príklepové vŕtanie do betónu: Hodnota vibračných emisií

Ekvivalentné hodnoty pre sekanie: Hodnota vibračných emisií

Deklarovaná hodnota vibrácií a deklarovaná hodnota emisií hluku boli namerané v súlade so štandardnou skúšobnou metódou a môže sa použiť na porovnanie jedného náradia s druhým. Môžu sa použiť aj na predbežné určenie pôsobenia. VÝSTRAHA ○ Vibrácie a emisia hluku pri skutočnom použití elektrického náradia sa môžu od deklarovanej celkovej hodnoty líšiť v závislosti od spôsobu použitia náradia, najmä od druhu spracovávaného obrobku; a ○ Vyznačte bezpečnostné opatrenia s cieľom chrániť obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby voľnobehu náradia, ktoré sú doplnkom doby spustenia náradia). POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia. 0000BookDH28PEC.indb1150000BookDH28PEC.indb115 2022/12/0714:01:362022/12/0714:01:36116

Týmto vyhlasujeme na vlastnú zodpovednosť, že výrobok Vŕtacie kladivo identifi kovaný podľa typu a špecifi ckého identifi kačného kódu *1) je v zhode so všetkými príslušnými požiadavkami smerníc *2) a noriem *3). Technický súbor v *4) – Pozrite nižšie. Manažér európskych noriem na zastupujúcom úrade v Európe má oprávnenie na zostavovanie technickej dokumentácie. Toto vyhlásenie sa vzťahuje na výrobok označený značkou CE.
