NAVODILA ZA UPORABO 543 XP HUSQVARNA

Odpravljanje težav. 305

Tehnicni podatki. 306

Dodatna oprema 307

Izjava o skladnosti 310

Uvod

Namen uporabe

Ta verižna Žaga za gozdna opravila je izdelana za opravljanje del v gozdu, kot so podiranje, klešćenje in Žaganje.

Opomba: Uporaba tega izdelka je lahko omejena z nacionalnimi predpisi.

Opis izdelka

Husqvarna in 543 XP, 543 XPG so motorne zage z motorjem z notranjim zgorevanjem.

Stalno delamo na tem, da bi povečali varnost in učinkovitost med delovanjem. Če potrebujete vec informacij, se obrnite na servisnega zastopnika.

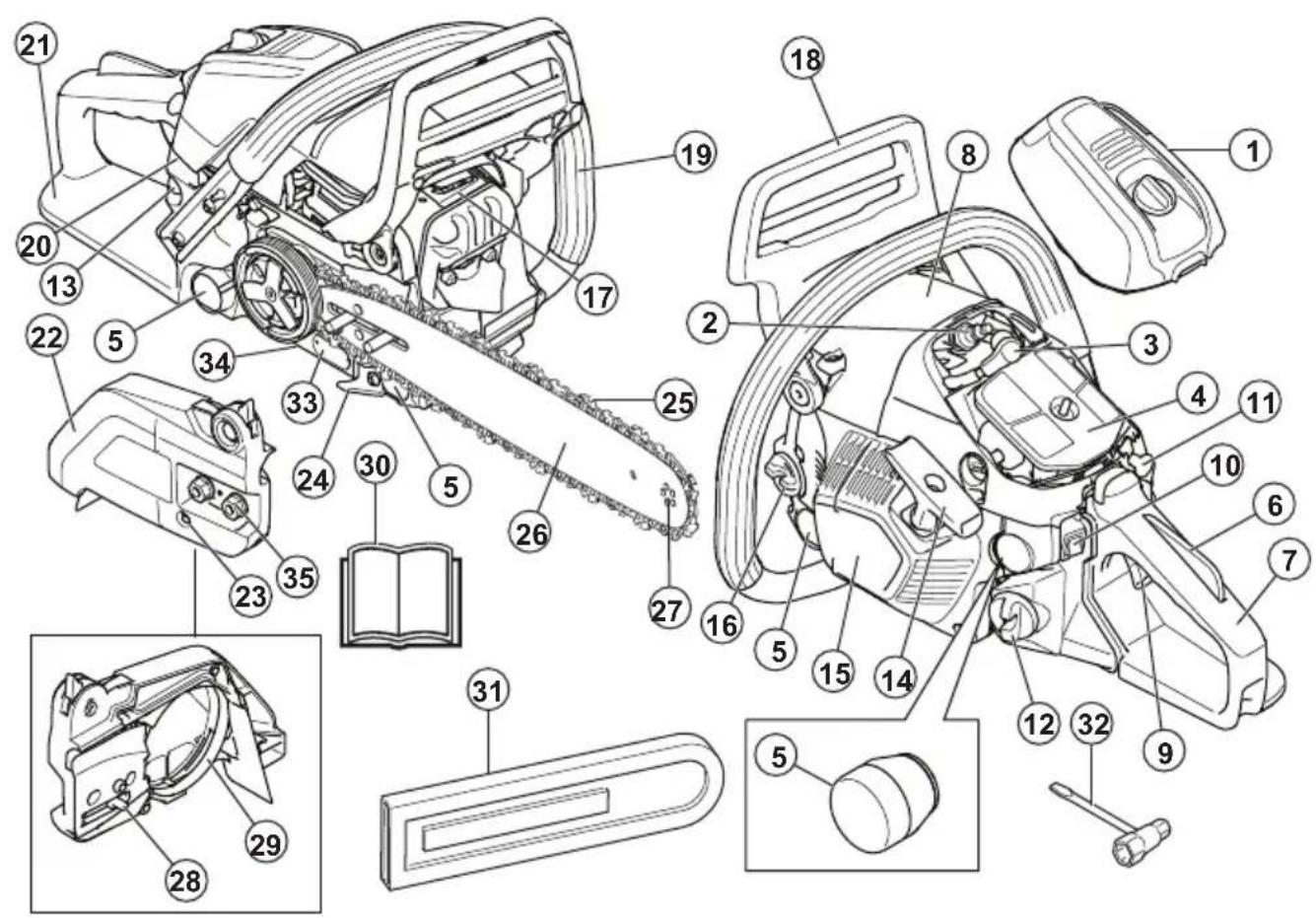

Pregled izdelka

1. Pokrov zračnega filtra
2. Svečka
3. Pokrovček svečke

4. Zračni filter

5. Sistem za dušenje tresljajev, 4 deli

6. Zaklep ročice plina
7. Zadnji ročaj

8. Nalepka z informacijami in opozorili

9. Roica plina

10. Vklopno/izklopno stikalo
11. Rocica coka
12. Posoda za gorivo
13. Membrana Črpalke goriva
14. Ročica zaganjalne vrvice
15. Ohise zaganjalnika
16. Posoda olja za verigo
17. Dusilnik
18. Zavora verige in sprednji šcitnik za roko
19. Sprednji ročaj

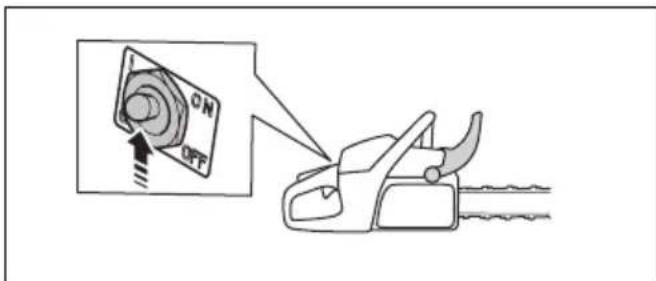

20. Stikalo za ogrevan ročaj (543 XPG)
21. Sčitnik desne roke
22. Pokrov sklopke
23. Vijak za napenjanje verige
24. Lovilnik verige
25. Veriga motorneŽage
26. Meč
27. Zobnik konice meça
28. Vijak za napenjanje verige
29. Zavornitrak
30. Navodila za uporabo
31. Transportna zašcita
32. Kombiniran ključ
33. Ploščica s proizvodno in serijsko stevilko
34. Nastavitveni vijak za oljno crpalko
35. Matice meça

Simboli na izdelku

Povrsna in napačna uporaba tega izdelka lahko povzroči resne telesne poskodbe in celo smrt uporabnika ali navzochi oseb.

Pred uporabo tega izdelka morate prebrati navodila za uporabo ter jih razumeti.

Vedno nosite odobreno zašcitno Čelado, odobreno zašcitno za sluh in zašcitna očala ali vizir.

Izdelek je v skladu z veljavnimi direktivami ES.

Izdelek je v skladu z veljavnimi direktivami ZK.

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega juznega Walesa, in sicer z direktivo "Zascita okolja pri delu (nadzor hrupa) iz 2017". Zajamcena raven

zvočne moči izdelka je navedena na in v Tehnični podatki na strani 306.

Med uporabo mora uporabnik motorno zago drzati z obema rokama.

Motorne zage med uporabo nikoli ne drzite samo z eno roko.

V nobenem primeru ne dovolite, da bi se konica meca dotaknila kaksnega drugega predmeta.

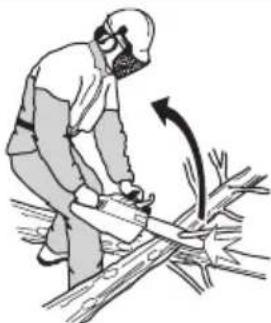

Opozorilo! Ce se s prednjim delom ali konico meca dotaknete predmeta, lahko pride do povratnega udarca in zelo hitrega povratnega sunka meca, ki se premakne navzgor in nazaj v smeri proti upravljavcu. Lahko povzroci resne telesne poskodbe.

Zavora verige, aktivirana (desno). Zavora verige, ni aktivirana (levo).

Ročica Čoka v "odprtem połozaju".

Dolivanje verižnega olja.

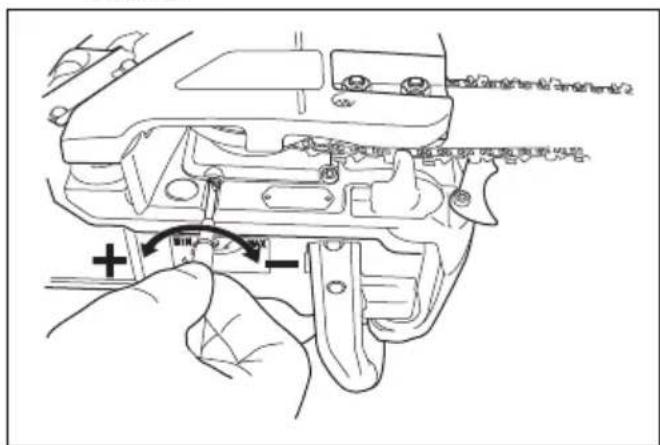

Nastavitev oljne crpalke.

Opomba: Ostali symboli in oznake na izdelku se nanasajo na zahteve za certifikate, ki veljajo za dolocene trge.

Varnost

Varnostne definiticiej

Opozorila, svarila in opombe opozarjajo na posebej pomembne del preirocnika.

OPOZORILO: Se uporabi, ce obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupostevanju navodil v tem priročniku.

POZOR: Se uporabi, ce obstaja nevarnost poskodbe izdelka, drugih materialov ali okolice ob neupostevanju navodil v tem prirocniku.

Opomba: Se uporabi za podajanje podrobnejish informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri neprevidni ali nepravilni uporabi je motornaŽaga nevarno orodje in lahko povzroci hude poskodbe ali smrt. Zato je zelo pomembno, da natančno preberete in se poglobite v navodila za uporabo.
• Nikoli ne smete spreminjati prvotne izvedbe izdelka brez predhodnega dovoljenja proizvajalca. Ne uporabljaje izdelka, ce opazite, da ga je predelala druga oseba, in uporabljaje samo pribor, ki je priporocen za ta izdelek. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzrocijo resne poškodbe ali smrt uporabnika in drugih.
  Rabljen dušilnik/lovilnik isker in pritrdila povrsina lovilnika isker lahko vsebujeta ostanke delcev zgorevanja, ki so lahko rakotvorni. Pri rokovanje zu dušilnikom in/ali lovilnikom isker pazite, da ne boste izpostavljeni tem spojinam. Pred kakrsnim koli ravnanjem z dušilnikom in/ali lovilnikom isker si oglejte Dusilnik na strani 279.

• Dolgoročno vdihavanje izpušnih plinov motorja, hlapov verižnega olja inŽagovine lahko ogrozi vase zdravje.

• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih interferira z aktivnimi ali pasivnimi medicinskimi vsadki. Da bi zmanjsali nevarnost ki bi lahko povzročila telesne poskodbe ali smrt, priporočamo, da se osebe z medicinskimi vsadki pred uporabo izdelka posvetujeo s svojim zdravnikom in proizvajalcem vsadka.

• Informacije v teh navodilih za uporabo niso nikoli nadomestilo za strokovno znanje in izkušnje. Če zaidete v situacijo, v kateri se ne počutite varno, zaustavite stroj in prosite za nasvet strokovnjaka. Obrnite se na servisnega zastopnika ali izkušenega uporabnika motorneŽage. Ne poskušajte izvajati analog, ki se vam zdijo pretežke!

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Pred uporabo izdelka morate razumeti, kaksni so učinki povratnega udarca in kako jih lahko preprečite. Za navodila glejte poglavje Informacije o povratnem udarcu na strani 284.
- Ne uporabljajePokvarjenega izdelka.
- Nikoli ne uporabite izdelka, Če staPokrovček svečke in vžigalni kabel vidno poskodovana. S tem pride do nevarnosti iskrenja, ki lahko povzroči požar.
- Izdelka ne uporabljaje, ce ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okolišcinah, ki vplivajo na vaš vid, pozornost, koordinacao ali presojo.
- Izdelka ne uporabljajte v slabem vremenu, npr. gosti megli, močnem deževju in vetru, hudem mrazu itd. Delo v slabem vremenu je utrujajoče in pogosto povezano z dodatnimi nevarnosti mi, na primer poledico, nepredvidljivo smerjo padanja dreves ipd.
- Izdelka nikoli ne zazenite, ce mec, veriga in vsiPokrovi niso ustrezno namesceni. Za navodila glejtepoglavje Montaza na strani 281. Ce mec in veriga

nista namescena na izdelek, se lahko sklopa zrahlja in povzroci hude telesne poskodbe.

• Izdelka ne zaganajte v zaprtih prostorih. Izpušni plini so lahko nevarmi, Če jih vdihavate.
• Izpušni plini iz motorja so vroci in lahko vsebujejo iskre, ki lahko povzroćijo požar. Izdelka zato nikoli ne vžigajte v blizini vnetljivih snovil!
  Opazujte okolico in se prepricajte, da ne obstaja nevarnost, da nobena oseba ali zival ne more priti v stik z izdelkom ali vplivati na vaš nadzor nad izdelkom.
• Otrokom nikoli ne dovolite, da uporabljajo izdelek ali da so zgolj v njegovi blizini. Ker je izdelek opremljen z vzmetnim stikalom Start/Stop, ga lahko ze z majhno hitrostjo in silo vljučite, kar pomeni, da lahko tudi majhni otroci v dolocenih okolisćinah zaženejo izdelek. To lahko pomeni tveganje resne osebne poskodbe. Zato odstranite kapico svečke, ko izdelka ne morete nadzorovati.
• Za popoln nadzor nad izdelkom morate stati v stabilnem položaju. Nikoli ne delajte takto, da bi stali na lestvi, na drevesu ali na mestu brez trdne podlage, na kateri stojite.

• Pomanjkanje koncentracije lahko privede do povratnega udarca, ce se obmoje povratnega udarca meca po nasreci dotakne veje, drevesa ali drugega predmeta.

• Izdelka med uporabo nikoli ne držite samo z eno roko. Izdelka ni mogoče varno upravljati z eno roko.

• Izdelek vedno primite z obema rokama. Z desno roko morate drzati zadnji rocaj, z levo pa sprednjega. Vse osebe, tak desnicarji kot levicarji, morajo uporabljati tak prijem. S palcema in drugimi prsti cvrsto objemite rocaja. Tak prijem zmanjsa nevarnost povratnega udarca in omogoca, da obdrzite nadzor nad izdelkom. Rocajev nikoli ne izpustite.

• Izdelka nikoli ne uporabljajte nad visino ramen.

• Izdelka ne uporabljaje, ce v primeru nesrece ne morete priklicati pomoci.
• Preden izdelek prestavite, izklopite motor in zaklenite verigo z zavoro. Izdelek nosite tako, da sta mec in veriga usmerjena nazaj. Preden izdelek kamor koli prestavite ali jo nosite, na mec namestite transportno zašcito.
• Ko izdelek postavite na tla, zaklenite verigo z zavoro in imeje izdelek ves cs na oceh. Preden izdelek pustite za dlje casa, izklopite motor.
  Vcsih se odrezki zataknejo vPokrov sklope, kar povzroci zastoj verige. Vednougasnite motor, preden zachnete s ciscenjem.
  Delujovi stoj v zaptem ali slabo prezracevanem prostoru lahko povzroci smr zaradi zastrupitve z oglikovim monoksidom.
• Izpušni plini iz motorja so vroci in lahko vsebujejo iskre, ki lahko povzrocijo požar. Izdelka nikoli ne zaganajte v zaprih prostorih ali v blizini vnetljivih materialov.
  Zavoro verige uporabite kot parkirno zavoro, ko zazenete izdelek in ko ga prestavljate na katke razdalje. Med prenašanjem izdelek vedno držite za prednji ročaj. Tako zmanjsate nevarnost, da z verigo udarite sebe ali osebo y vaši blžini.
  Pri ljudeh, ki imajo tezave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroci poskodbe oizilja ali zivcevja. Ce opazite znamenja pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otrplost, izgubo obcutenja, schemje, zbadanje, bolecino, zmanjsano moč in spremembe barve ali stanja koze. Obicajno

se pojavivo v prstih, na rokah ali na zapestjih. Ti simptomi so lahko izrazitejsi pri nizkih temperaturah.

Vseh moznih situacij pri uporabi tega izdelka ni mogoce predvideti. Pri delu s strojem bodite vedno previdni in prisebni. Izogibajte se situacijam, ki se vam zdijo prezahevne. Ce po branju teh navodil se vedno niste prepričani o delovnih postopkih, se pred nadaljevanjem posvetujte s strokovnjakom. V primeru dodatnih vprašanj, povezanih z uporabo izdelka, se obrnite na svojega pooblascenega prodajalca ali družbo Husqvarna. Radi vam bom priskocili na pomoč z nasveti in vam pomagali, da boste izdelek znali uporabljati na učinkovit in varen način. Ce je mogoce, se udeležite tecaja usposabljanja za uporabo motorneŽage. Informaciye ozobraževalnem gradivu in tecajih, ki so na voljo, lahko pridobite pri svojem prodajalcu, v gozdarski šoli ali knjižnici.

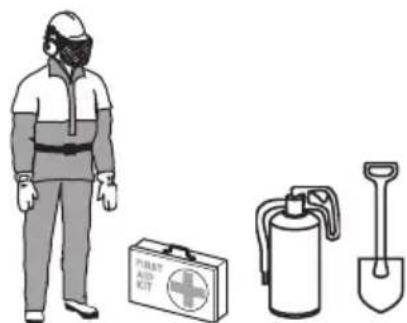

Osebna zašcitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Vecina nesrec z motorno Žago se zgodi, ko se veriga dotakne upravljavca. Med upravljem izdelka morate obvezno uporabljati odobreno osebno zašcitno opremo. Osebna zašcitna oprema vas ne more popolnama zašcititi pred poskodbami, vendar v primeru nesreče omili posledice. Če se Želite posvetovati, katero opremo uporabiti, se obrnite na servisnega zastopnika.
• Oblacila se morajo tesno prilegati, vendar vas ne smejo ovirati pri gibanju. Redno pregledujte stanje osebne zašcitne opreme.

• Uporabljaje odobreno zašcitno Čelado.

• Uporabljajte odobreno zašcitio za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroci trajno poskodbo sluha.

• Uporabljajte zašcitna očala ali vizir za obraz, da zmanjsate tveganje za poškodbe zaradi izmeta predmetov. Izdelek lahko z veliko silo izvrže predmete, kot so lesni odrezki, majhni delci lesa in drugo. Zaradi tega lahko pride do Hudih poškodb, zlasti poškodb oči.
• Uporabljajte rokavice z zašcito za motorne Žage.
• Uporabljajte hlace z zašćito za motorne Žage.
• Uporabljajte skornje z zašcito za motorneŽage, ojačano konico in nedrsećim podplatom.
  S sabo imejte vedno komplet prve pomoci.
• Nevarnost iskrenja. V blizini imeje opremo za gašenje požara in lopato, da lahko preprećite gozdni požar.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljaje izdelka s poskodovanimi varnostnimi napravami.
  Redno preverjaje varnostne naprave. Glejte poglavje Vzdrzevanje in preverjanje varnostnih naprav izdelka na strani 295.
• Ce so varnostne naprave poskodovane, se obrnite na servisnega zastopnika Husqvarna.

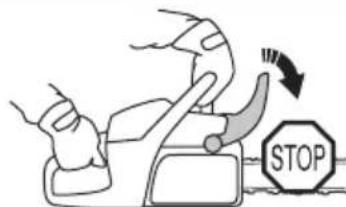

Zavora verige in sprednji sčitnik za roko

Izdelek ima zavoro verige, ki zaustavi verigo, ce pride do povratnega udarca. Zavora verige zmanjsuje nevarnost nesreč, samo vi pa jih lahko preprečite.

Zavoro verige (A) lahko aktivirate ročno z levo roko ali se aktivira samodejno z mehanizmom za sprostitev vzrajnostega momenta. Potisnite sprednji šcitnik roke (B) naprej, da ročno aktivirate zavoro verige.

Povlecite sprednji šcitnik roke nazaj, da izklopite zavoro verige.

Zaklep ročice plina

Zaklep ročice plina preprećuje neželeno uporabo ročice plina. Če z dlanjo objamete ročaj in pritisnete zaklep ročice plina (A), se ročica plina (B) sprosti. Če sprostite ročaj, se ročica plina in zaklep ročice plina pomaketa nazaj v svoja izhodisćna položaja. Ta funkcjija zaklene ročico plina v prostem teku.

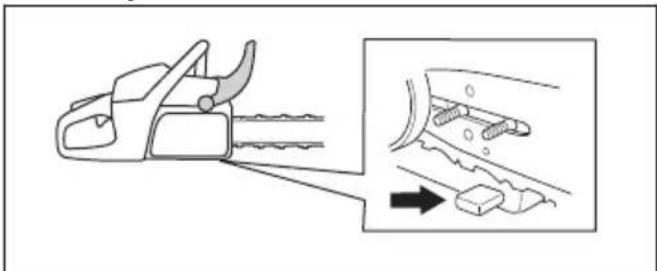

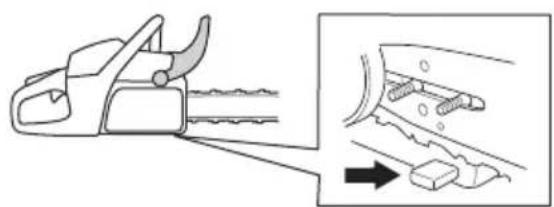

Lovilnik verige

Lovilnik verige ujame verigo, ce se ta strga ali zrahlja. Ustreznapetost verige ter ustrezno vzdhravanje verige in meca zmanjsata nevarnost nesreč.

Schecknik desne roke

Šcitnik desne roke šciti vašo dlan na zadnjem ročaju.
Šcitnik desne roke vas zašciti, ce se veriga strga ali sname. Prav takovs šcitnik desne roke zašcitipred vejami in vejicami.

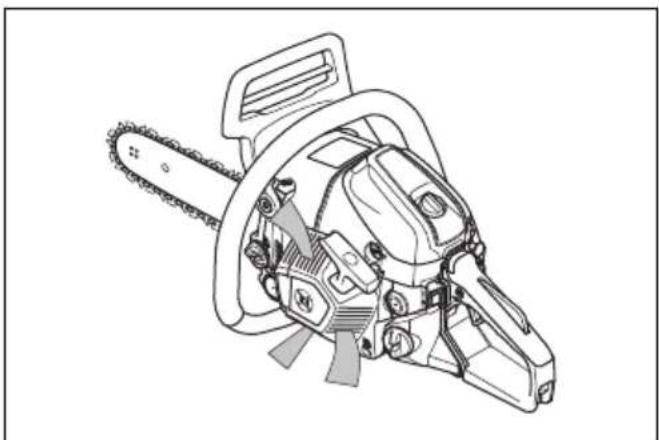

Sistem za dušenje tresljajev

Sistem za duşenje tresljaje vžmanjša tresljaje ročajev. Elementi za blaženje tresljaje delujejo kot pregrada med ohisiem izdelka in ročajem.

Za informacije o tem, kje na izdelku je namescen system za duosenje tresljajev, gleje poglavje Pregled izdelka na strani 274.

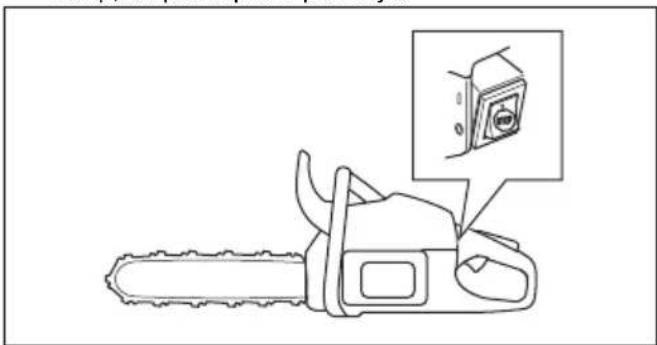

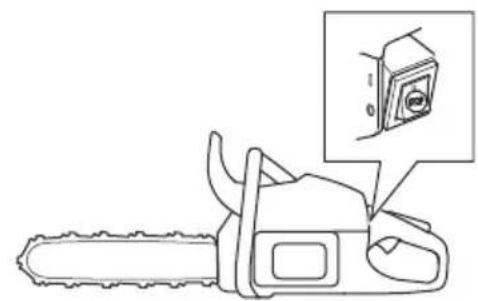

Vklopno/izklopno stikalo

Zvklopno/izklopnim stikalom izklopite motor.

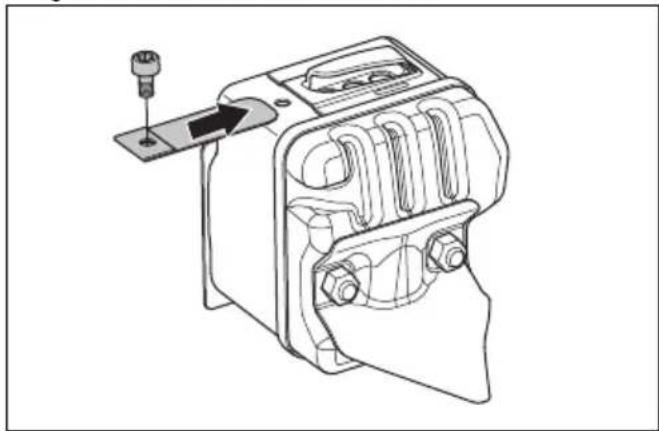

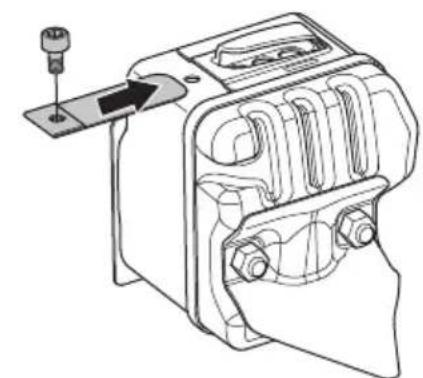

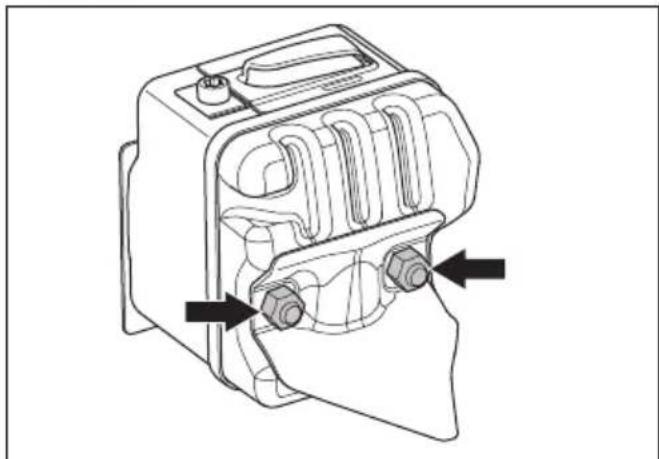

Dušilnik

OPOZORILO: Dušilnik med in po delovanju postane zelo vroč, tudi pri hitrosti prostega teka. Obstaja nevarnost požara, zlasti, ko izdelek uporabljate v blizini vnetljivih materialov in/ali hlapov.

OPOZORILO: Izdelka ne uporabljajte brez dusilnika ali s poskodovanim dusilnikom. Poskodovan dusilnik lahko zviša raven hrupa in poveča nevarmost požara. V blizini imeje opremo za gašenje požara. Če je uporaba lovilnika isker v vašem območju zahtevana, izdelka ne uporabljajte brez namesčenegа lovilnika isker, ali Če je ta poskodovan.

Dusilnik zmanjsije raven hrupa na najnizjo moznoraven in usmerja izpušne pline stran od uporabnika. Na območijh z vročim in suhim podnebjem obstaja velika nevarnost požara. Upostevejte lokalne predpise in navodila za vzdřevanje.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Med dolivanjem ali meşanjem goriva (bencin in olje za dvotaktne motorje) zagotovite zadostno prezračevanje.
• Gorivo in hlapi goriva so izredno vnetljivi in lahko povzrocijo resne poskodbe v primeru vdihavanja ali stika s kozo. Pri rokovanju z gorivom bodite zato vedno zelo previdni in skrbite za dobro prezračevanje.
• Bodite previdni pri rokovanju z gorivom in veriznim oljem. Zavedajte se nevarnosti požara, eksplozije in nevarnosti, povezanih z vdihavanjem.
  V blizini goriva ne kadite in ne postavlajte vrocih predmetov.
  Pred dolivanjem goriva vedno zaustavite motor in počakajte nekaj minut, da se ohladi.
• Pri ponovnem dolivanju gorivaPokrov odpirajte poçasizi poçasno sprošcanje morebitnega odvečnegatlaka.
• Po dolivanju goriva skrbno privijtePokrov za gorivo.
  Goriva nikoli ne dolivajte pri delujoem motorju

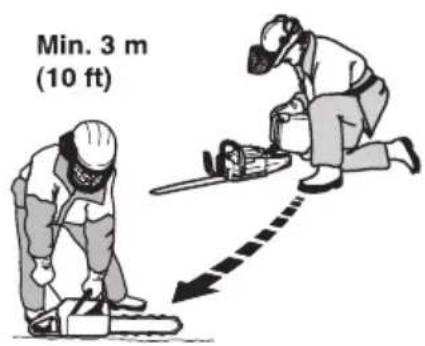

  Pred zagonom izdelek vsaj za 3 m (10 cevljev) premaknite s kraja, na katerem ste ga polnili z gorivom, in stran od vira goriva.

Po dolivanju goriva v dolocenih primerih ne smete nikoli zagnati izdelka:

• Ce ste izdelek polili z gorivom ali veriznim oljem. Obrisižago in počakajte, da ostanki goriva izhlapijo.
• Ce ste sebe ali svoja oblačila polili z gorivom. Umjte dele telesa, ki so prisli v stik z gorivom, in se preoblecite. Uporabljajte milo in vodo.
• Ce gorivo izteka iz izdelka. Redno preverjate tesnost posode za gorivo,Pokrova za gorivo in dovodov goriva.

Varnostna navodila za vzdhrževanje

OPOZORILO: Pred vzdhrzevanjem izdelka preberite naslednja opozorilna navodila.

• Izvajaje le vzdřevalna in servisna dela, ki so navedena v teh navodilih za uporabo. Vsa druga servisna dela in popravila prepustite strokovnemu servismenu osebju.
  Redno opravlajte varnostne preglede, vddrzevanje in servis v skladu z napotki v teh navodilih. Redno vddrzevanje podaljsa zivljenjsko dobo izdelka in zmanjsa nearnost nesreč. Za navodila glejte poglavje Vzddrzevanje na strani 293.
• Če po izvedenem vzdřevanju varnostni pregledi niso uspešno opravljeni, se obrnite na servisnega zastopnika. Zagotavljamo vam, da so za vaš izdelek na voljo strokovna popravila in servisne storitve.

Varnostna navodila za rezalno opremo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Uporablajte samo odobrene kombinacije mecev in verig ter opre mo za brusenje. Za navodila glejte poglavje Dodatna oprema na strani 307.
  Med uporabo ali izvajanem vzdrzevalnih del na verigi nosite zašcitne rokavice. Tudi nepremična veriga lahko povzroci poskodbe.

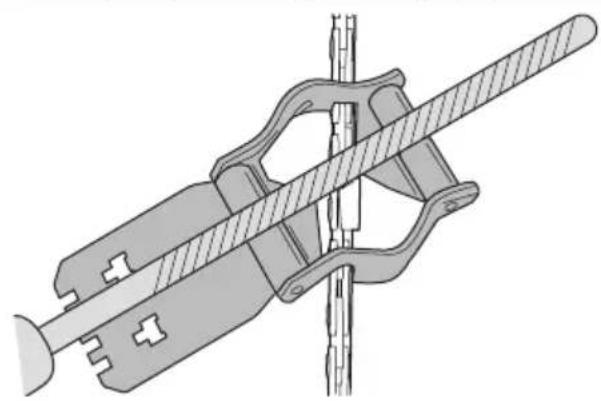

• Rezalni zobej naj bodo vedno pravilno nabrušeni. Upostevajte navodila in uporabljaje priporoceno sablono za brusenje. Poškodovana veriga ali veriga, ki ni pravilno nabrušena, poveča nevarnost nasreč.

• Nastavite ustrezno nastavitev globine reza za verigo. Upostevajte navodila in uporabljaje priporoćenonastavitev globine reza. Prevelika nastavitev globine reza poveča nevarnost povratnega udarca.

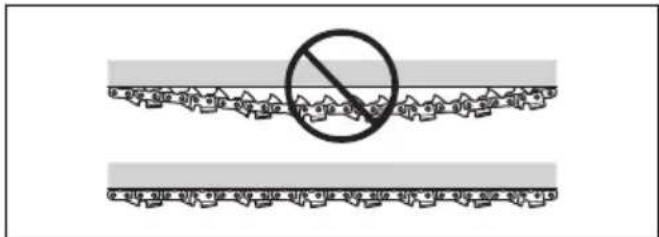

Zagotovite, da je veriga ustrezno napeta. Ce se veriga ne privilega tesno mecu, se lahko sname. Neustrezna napetost verige poveca obrabo meca,

verige in pogonskega zobnika verige. Glejtpe poglavje Nastavitev napetosti verige na strani 302.

Redno vzdrujte rezalno opremo in jo ustreznomo zite. Ce verige ne mazte utrezno, se poveca

tveganje za obrabo meca,verige in pogonskega zobnika verige.

Montaža

Uvod

OPOZORILO: Preden začnete sestavlji at izdelek, morate prebrati in razumeti poglavje o varnosti.

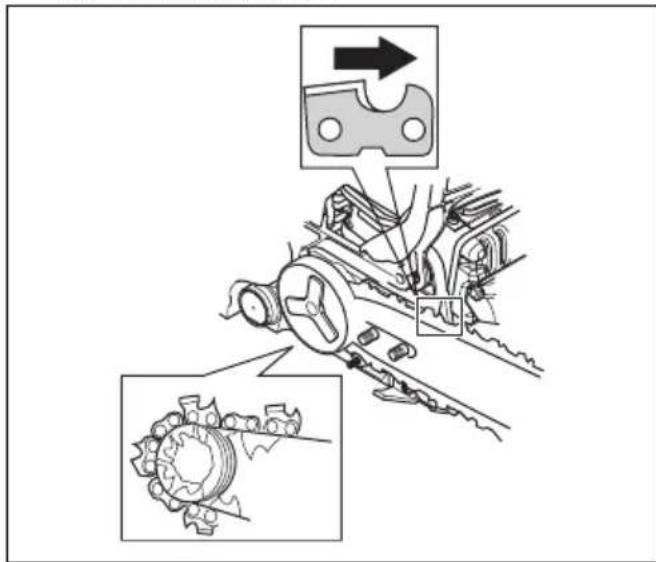

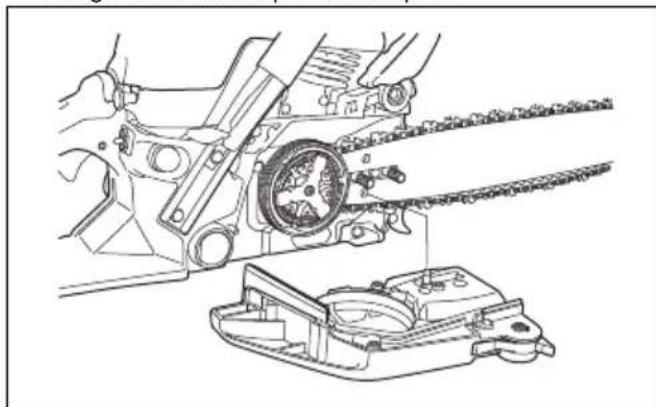

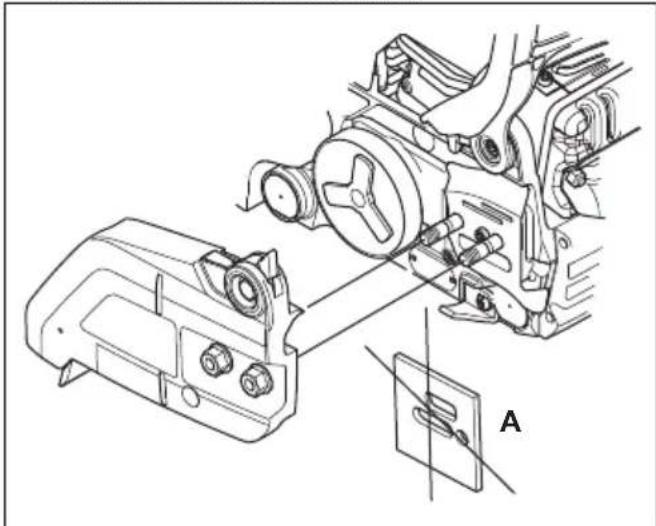

Sestavljanje meça in verige

1. Sprostite zavoro verige.
2. Odstranite matice meca inPokrov sklopek. Odstranite sicutnik za prevoz (A).

1. Namestite meč na vijak meča. Premaknite meč v skrajno zadnji položaj.

2. Verigo pravilno namestite okoli pogonskega zobnika in jo vstavite v utor meca.

OPOZORILO: Pri sestavljanju verige vedno nosite zašitne rokavice.

1. Prepričajte se, da so robovi rezalnih Členov na zgornjem robu meça obrjeni naprej.
2. Poravnajte luknjov mecu z vijakom za napenjanje verige in namestitePokrov sklope.

1. Z roko privijte matico meça.

Delovanje

Uvod

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Preverjanje delovanja pred uporabo izdelka

1. Prepričajte se, da zavora verige pravilno deluje in ni poskodovana.
2. Prepricajte se, da šcitnik desne roke ni poskodovan.
3. Prepričajte se, da zapora plina pravilno deluje in ni poskodovana.

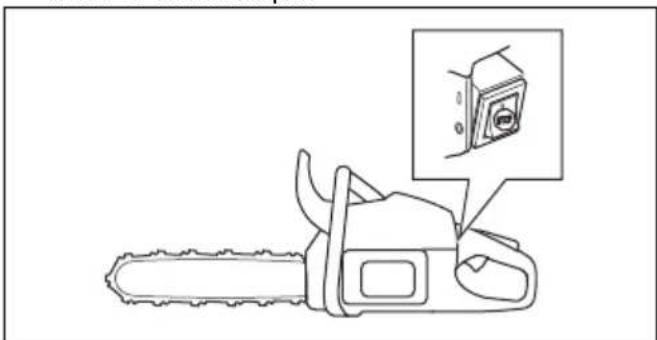

4. Prepričajte se, da stikalo za vklop/izklop pravilno deluje in ni poškodovano.
5. Prepričajte se, da na ročajih ni olja.
6. Prepričajte se, daSYSTEM za dušenje tresljaje pravilno deluje in ni poškodovan.
7. Prepričajte se, da je dušilnik pravilno namescen in ni poskodovan.
8. Prepričajte se, da so vsi deli izdelka pravilno namesčeni in niso poskodovani.
9. Prepričajte se, da je lovilnik verige pravilno namesčen.
10. Preverite napetost verige.

Gorivo

Ta izdelek ima dvotaktni motor.

POZOR: Ce uporabite neustrezno vrsto goriva, lahko poskodujete motor. Uporabite mešanico bencina in olja za dvotaktne motorje.

Predhodno zmešano gorivo

• Za njabljse delovanje in daljsoŽivljensko dobo motorja uporabljaje vnaprej pripravljeno mešanico goriva z alkilatom Husqvarna. V gorivu je manj skodljivih kemikalij v primerjavi z občajnim gorivom,

kar zmanjsuje kolicino skodljivih izpušnih plinov. Po zgorevanju tega goriva je kolicina ostankov manjsa, zaradi cesar so deli motorja cistejsi.

Mešanje goriva

Bencin

• Uporabljajte kakovosten neosvinčen bencin z največ 10-% vsebstoj etanola.

POZOR: Ne uporabljaje bencina, ki ima oktansko stevilo nije od 90 RON/87 AKI. Uporaba nižega oktanskega stevila lahko povzroci klenkanje, kar povzroca poskodbe motorja.

• Za cim boljse rezultate in zmogljivost uporabite olje za dvotaktne motorje Husqvarna.
• Ce olje za dvotaktne motorje Husqvarna ni na voljo, lahko uporabite kakovostno olje za dvotaktne motorje z zračnim hlajenjem. Za izbiro ustreznega olja se obrnite na servisnega zastopnika.

POZOR: Ne uporabljaje olja za vodno hlajene izvenkrmne dvotaktne motorje. Ne uporabljaje olja za stiritaktne motorje.

Mešanica bencina in olja za dvotaktne motorje

Bencin, liter	Olje za dvo-taktne motorje, liter
	2 % (50 : 1)
5 0,10
10 0,20
15 0,30
20 0,40

POZOR: Pri mešanju manjsih količin goriva lahko manjsa odstopanja močneje vplivajo na razmerje mešanice. Natančno izmerite kolićino olja in takovustvarite pravilno mešanico.

1. Dolijte polovico bencina v cisto posodo za gorivo.
2. Dodajte celotno kolićino olja.

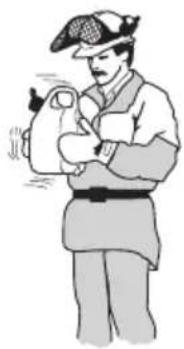

3. Pretresite mešanico goriva.
4. V posodo dodajte se preostalo kolicino bencina.
5. Temeljito pretresite mešanico goriva.

POZOR: Naenkrat ne pripravite mešanice goriva za vec kot en msec.

Polnjenje posode za gorivo

OPOZORILO: Za lastno varnost upostevajte postopek v nadaljevanju.

1. Zaustavite motor in pustite, da se ohladi.
2. Očistite področje okrogPokrova posode za gorivo.

1. Pretresite posodo in takoposkrbite za ustrezno meşanje goriva.
2. OdstranitePokrovcekposode zagorivo,da sprostite pritisk.
3. Napolinite posodo za gorivo.

POZOR: Prepricajte se, da v posodi za gorivo ni prevec goriva. Gorivo ima pri visijh temperaturah vecjo prostornino.

1. ZategnitePokrovcekposode zagorivo.
2. Na izdelku in okoli njega očistite razlito gorivo.
3. Izdelek pred zagonom za vsaj 3 m (10 Čevljev) odmaknite od mesta, kjer ste tocii gorivo, in od vira goriva.

Opomba: Za mesto rezervaarja za gorivo na vašem izdelku glejte Pregled izdelka na strani 274.

Utekanje

• Prvih 10 ur delovanja ne uporabljaje polnega plina dlje casa brez obretenitve.

Uporaba ustreznegaveriiznegaloja

OPOZORILO: Ne uporabljajte oypadnegalja, ki lahko skodujevam in okolju.Odpadno olje poskodujetudi oljno crpalko, mec in verigo.

OPOZORILO: Veriga se lahko strga, ce mazanje rezalne opreme ni zadostno. Nevarnost hude poskodbe ali smrti upravljavca.

OPOZORILO: Izdelek ima funkcjio, ki zagotovi, da goriva zmanjka prej kot veriiznegalja. Za pravalno delovanje te funkcjie uporabite ustrezno verizno olje. Za izbiro veriznegalja se obrnite na servisnegazastopnika.

• Za dolgoŽivljensko dobo verige in preprečitev negativnih vplivov na okolje uporabljajte verizno olje Husqvarna. Če verizno olje Husqvarna ni na voljo, priporocamo uporabo standardnega veriznega olja.
• Uporabljajte verizno olje, ki se dobro prime verige.
• Uporabljajte verizno olje primerne stopnje viskoznosti, ki ustreza temperaturi zraka.

POZOR: Ce je olje preredko, ga zmanjka prej kot goriva. Pri temperaturah pod 0^ / 32^ so nekatera olja pregosta, zaradi cesar se lahko poskodujejo sestavni deli oljne crpalke.

• Uporabljajte priporoceno rezalno opremo. Glejtte poglavje Dodatna oprema na strani 307.
• OdstranitePokrovcekposodeza verizno olje.
• Napolinite posodo za verižno olje z verižnim oljem.
• Skrbno namestitePokrovcek.

Opomba: Za mesto posode za verižno olje na vašem izdelku glejte Pregled izdelka na strani 274.

Informaciè o povratnem udarcu

OPOZORILO: Izdelek lahko povzroci hude poskodbe ali smr upravljavca ali drugih oseb. Za zmanjsanje tveganja morate vedeti, kaksni so vzroki za povratni udarec in kako jih lahko preprecite.

Do povratnega udarca pride, ko se območje povratnega udarca meça dotakne predmeta. Povratni udarec se zgodi nenadoma in z veliko silo, ki izdelek odbije proti upravljavcu.

Do povratnega udarca pride vedno v rezalni ravnini meça. Obicajno se izdelek odbije v upravljavca, vendar lahko odboj poteka v razljence smeri. Na smer odboja vpliva način uporabe izdelka v Času povratnega udarca.

Pri manjsem polmeru konice meca je sila povratnega udarca manjsa.

Za zmanjsanje tveganja povratnega udarca uporabljajte verigo z majhnim povratnim udarcem. Ne dopustite, da se obmoje povratnega udarca dotakne predmeta.

OPOZORILO: Nobena veriga ne more v celoti prepreci povratnega udarca. Vedno upostevaljte navodila.

Pogosto zastavljena vprašanja glede povratnega udarca

Ali lahko z roko vedno vklopim zavoro verige med povratnim udarcem?

Ne. Če Želite sprendji šcitnik roke potisniti naprej, morate uporabiti zadostno silo. Če ne uporabite potrebne sile, se zavora verige ne vklopi. Med delom morate prav takoz obema rokama stabilno

držati ročaja izdelka. Pri povratnem udarcu obstaja možnost, da zavora verige ne zaustavi verige, preden se vas veriga dotakne. Obstaja tudi nekaj položajev, v katerih se roka ne more dotakniti sprednjega šcitnika roke za vklop zavore verige.

Ali mehanizem za sprostitev vztrajnostega momenta vedno vklopi zavoro verige med povratnim udarcem?

Ne. Prvi pogoj je, da zavora verige pravalno deluje. Za navodila glede preverjanja zavore verige glejte poglavje Preverjanje zavore verige na strani 295. Priporoćamo vam, da ravnate takao pred vsako uporabo izdelka. Drugi pogoj za vklop zavore verige je zastosna sila povratnega udarca. Ce je zavora verige preobčutljiva, se lahko vklopi med zahtevno uporabo.

Ali me zavora verige vedno šciti pred poskodbami med povratnim udarcem?

Ne. Za zašcito mora zavora verige pravalno delovati. Prav takse mora zavora verige med povratnim udarcem vklopiti, da zaustavi verigo. Ce ste blizu meča, zavora verige morda ne bo imela dovolj časa za zaustavitev verige, preden vas veriga zadene.

OPOZORILO: Povratni udarec Iahko preprecite samo vi in ustrezen nacin uporabe.

Zagon izdelka

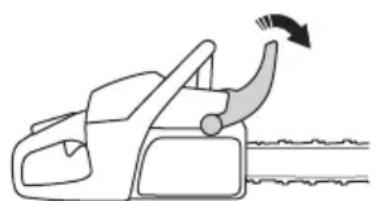

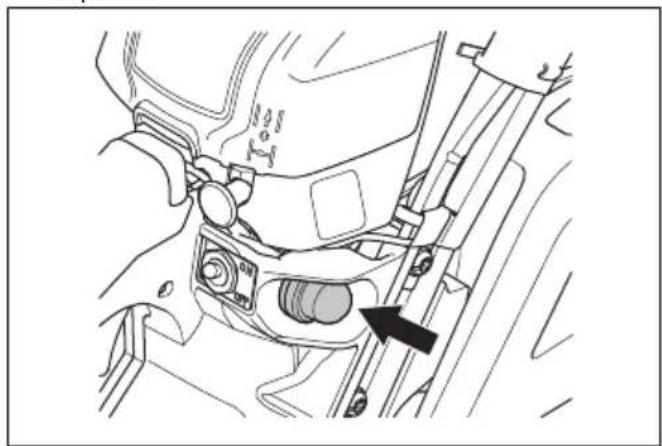

Priprava zagona s hladnim motorjem

OPOZORILO: Ko zazenete izdelek, mora biti zavora verige vklopljena, da se zmanja nevarnost poskodb.

1. Premaknite sprednji ščitnik za roko naprej, da aktivirate zavoro verige.

1. Priblizno 6-krat pritisnite membrano crpalke za gorivo, dokler se ta ne zaene polniti z gorivom. Membrane crpalke za gorivo ni treba povsem napoliniti.

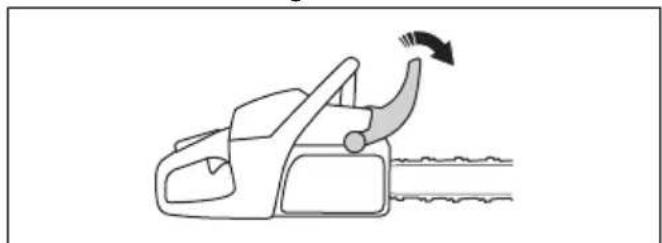

Priprava zagonas toplim motorjem

OPOZORILO: Ko zazenete izdelek,
mora biti zavora verige vklopljena, da se
zmanjsa nevarnost poskodb.

1. Premaknite sprednji šcitnik za roko naprej, da aktivirate zavoro verige.

1. Priblizno 6-krat pritisnite membrano crpalke za gorivo, dokler se ta ne začne polniti z gorivom. Membrane crpalke za gorivo ni treba povsem napolniti.

Opomba: Čoka ne nastavite v položaj za Čok.

1. Za dodatna navodila gleje poglavje Zagon izdelkana strani 285.

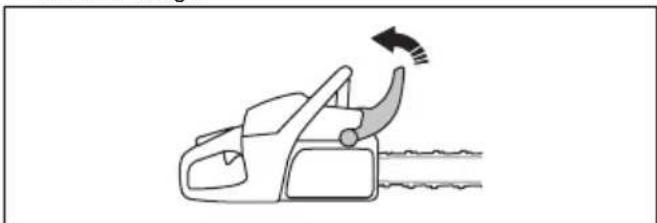

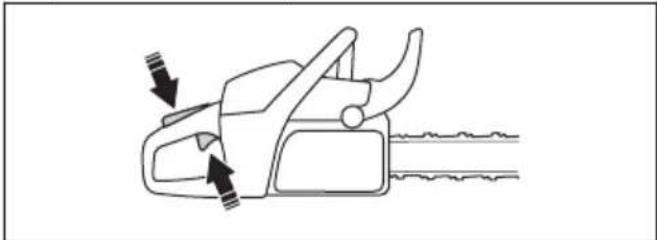

Zagon izdelka

OPOZORILO: Ob zagonu izdelkamorate stati v stabilnem položaju.

OPOZORILO: Ce se veriga vrti v prostem teku, se obnite na servisnega zastopnika in ne uporabljajte izdelka.

POZOR: Zaganjalne vrvice nikoli ne izvlecite do konca in ne izpustite rocice zaganjalne vrvice. Izdelek se lahko tako poskoduje.

a) Ce zaganjate izdelek s hladnim motorjem, rocico zaganjalne vrvice vlecite do vžiga goriva v motorju.

Opomba: Vžig goriva v motorju se sliši kot sunkovit izpuh.

b) Izklopite cok.

1. Povlecite zaganjalno vrvico, dokler ne zazenete motorja.
2. Hitro sprostite zaklep ročice plina, da izdelek prestavite v hitrost v prostem teku.

1. Premaknite sprednji šcitnik roke nazaj, da izklopite zavoro verige.

1. Uporabite izdelek.

Izklop izdelka

• Za zaustavitev motorja pritisnite stikalo za vklop/ izklop, da preklopite v položaj 0.

Zaganje z vlečenjem in potiskanjem motorneŽage

Pri zaganju lesa je lahko izdelek v dveh različnih položajih.

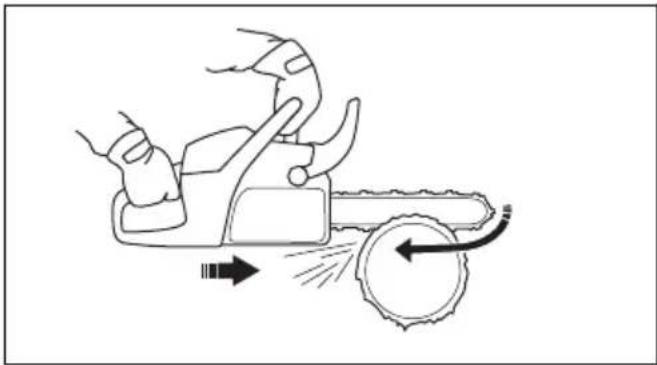

• Motorno Žago vlečete k sebi, ko Žagate s spodnjim delom meça. Veriga si med Žaganjem utira pot

skozi drevo. V tem položaju imate boljši nadzor nad izdelkom in položajem območja povratnega udarca.

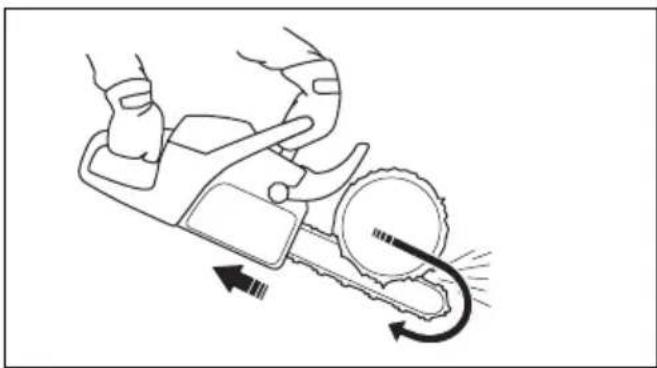

• Motorno zago potiskate, ko zagate z zgornjim delom meça. Veriga potiska izdelek v smeri upravljavca.

OPOZORILO: Ce se veriga
zagozdi v hlodu, lahko izdelek odbije
proti vom. Izdelek držite trdno in pazite,
da se obmocje povratnega udarca
meça ne dotakne drevesa in povzroci povratnega udarca.

Tehnike Žaganja

OPOZORILO: Zagajte s polnim plinom, po koncanem zaganjpu za manjsajte stevilo vrtljajev na prosti tek.

POZOR: Ce motor predolgo deluje s polnim plinom brez obretenitve, lahko pride do poskodbe motorja.

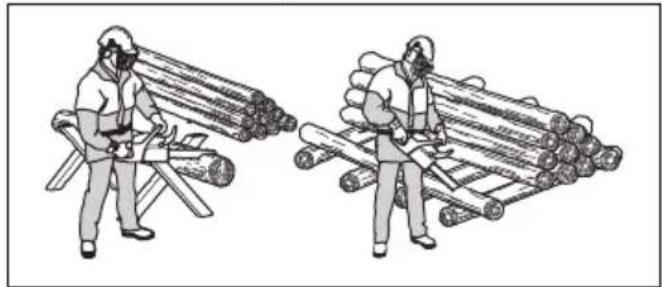

1. Hlod namestite na stojalo ali vodila.

OPOZORILO: Ne zagajte hlodov, ki so zlozeni na kupu. To poveca tveganje povratnega udarca in lahko privede do hude poškodbe ali smrti.

1. Odrezke lesa odstranite iz območjaŽaganja.

OPOZORILO: Odrezki lesa v območju Žaganja povečaje nevarnost povratnegа udarca in izgube ravnotežja.

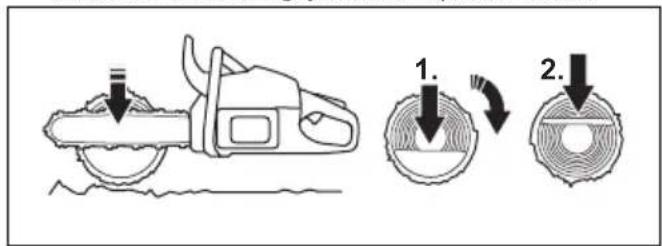

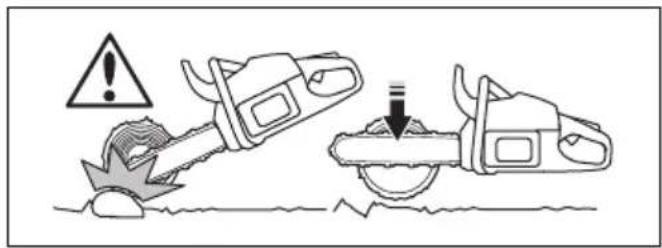

Zaganje hloda na tleh

1. Hlod zagajte z vlecenjem motorne zagage k sebi. Zagajte s polnim plinom, vendar bodite pripravljeni na nenadno nesreco.

OPOZORILO: Ko dokoncate
zarezo, se veriga ne sme dotakniti tal.

1. Zažagajte skozi približno 3% hloda in se ustavite. Hlod obrnite in zažagajte še z nasprotne strani.

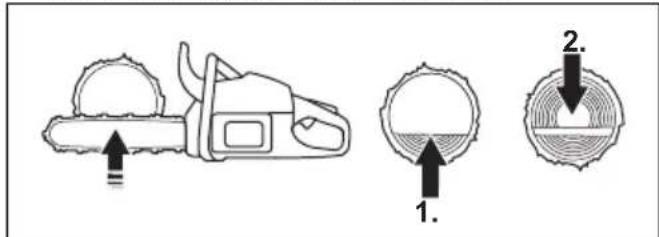

Zaganje hloda z oporo na enam koncu

OPOZORILO: Hlod se med zaganjem ne sme prelomiti. Upostevajte spodnja navodila.

1. Zažagajte skozi priblizno ½ hloda tak, da motorno Žago potiskate.
2. Nato skozi hlod zazagajte se z vlecenjem motorne
   zage k sebi, dokler se zarezi ne srečata.

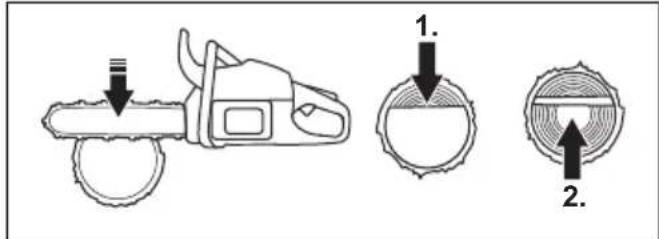

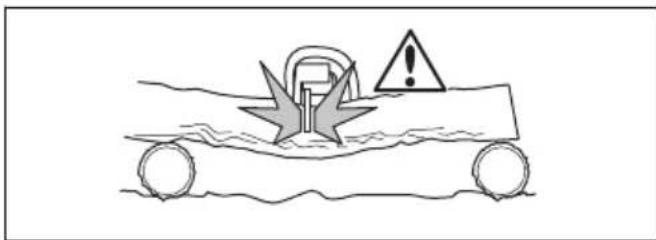

Zaganje hloda z oporo na dveh koncih

OPOZORILO: Veriga se med zaganjem ne sme zagozdti v hlodu. Upostevajte spodnja navodila.

1. Zažagajte skozi priblizno ½ hloda takto, da motorno Žago vlečete k sebi.
2. Nato skozi preostali del hloda zažagajte še s potiskanjem motorneŽage, da dokonçate rez.

OPOZORILO: Ce se veriga zagozdi v hlodu, ustavite motor. Z vzvodom razpritze zarezo in odstranite izdelek. Izdelka ne poskusajte izvleci z rokami. To lahko povzroci po skodbo, ko izdelek nenadoma izskovi.

Tehnika klešćenja

Opomba: Za debele veje uporabite tehnikoŽaganja.
Glejte poglavje TehnikeŽaganja na strani 286.

OPOZORILO: Pri uporabi tehnike
klescenja obstaja velika nevarnost nesrece.
Za navodila za preprecitev povratnega
udarca gleje poglavje Informacije o
povratnem udarcu na strani 284.

OPOZORILO: Veje zagajte eno po eno. Bodite previdni pri odstranjevanju manjsih vej in ne zagajte grmiečevja ali veliko manjsih vej hkrati. Manjse veje se lahko zagozdijo v verigo, kar prepreci varno upravljanje izdelka.

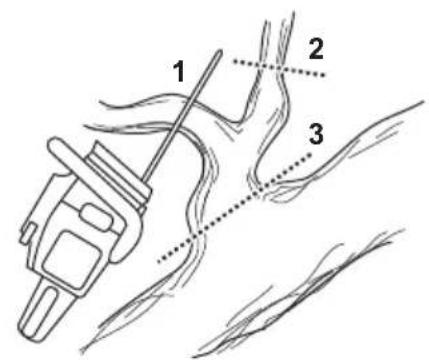

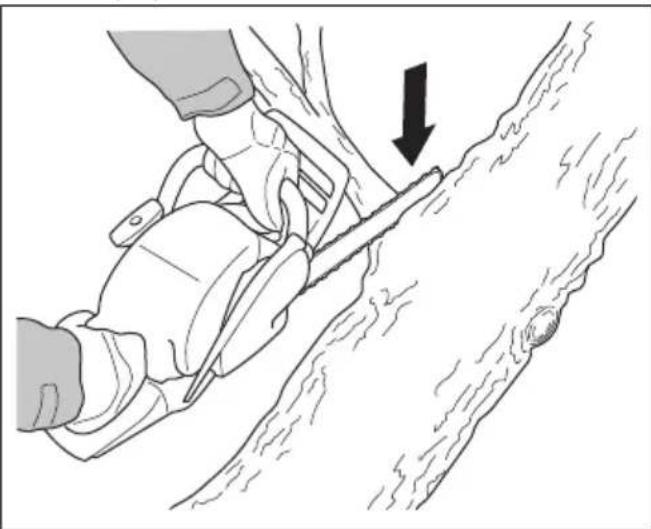

Opomba: Po potrebi veje zagajte po delih.

1. Odstranite veje z desne strani hloda.

a) Držite mec na desni strani hloda in ohisi je izdelka ob hlodu.
b) Glede na napetost v veji izberite ustrezno tehniko Žaganja.

OPOZORILO: Ceniste prepričani, kako Žagati vejo, se pred nadaljevanjem posvetujte s profesionalnim upravljavcem motorne Žage.

1. Odstranite veje z vrha hloda.

a) Držite izdelek na deblu in se z mečem premikajte po hlodu.
b) Žagajte s potiskanjem motorneŽage.

1. Odstranite veje z leve strani hloda.

a) Glede na napetost v veji izberite ustrezno tehniko Žaganja.

OPOZORILO: Ceniste prepričani, kako zagati vejo, se pred nadaljevanjem posvetujte s profesionalnim upravljavcem motorneŽage.

Za navodila o zaganju napetih veg glejtpe goglavje Zaganje napetih dreves in vej na strani 292

Tehnika podiranja drevesa

OPOZORILO: Za podiranje drevesa potrebujete izkusnje. Ce je mogoce, se udelezite usposabljanja za delo z motorno zago. Za vec informacij se posvetujte z izkusenim upravljavcem.

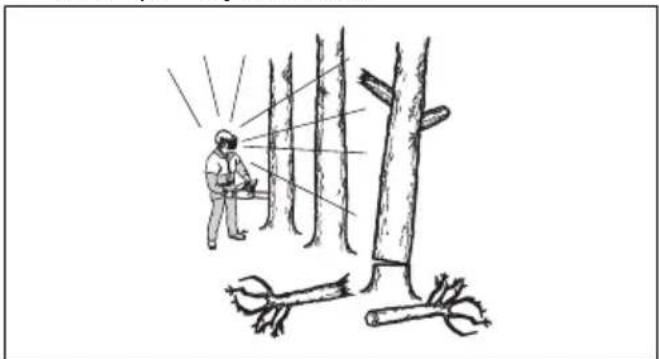

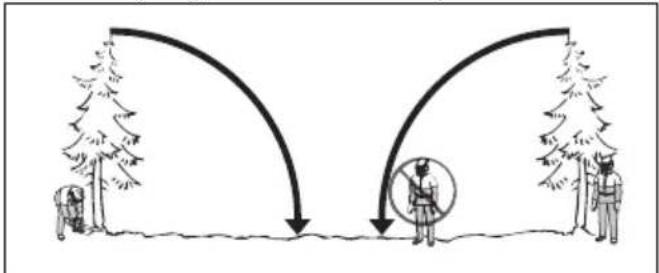

Ohranjanje varne razdalje

1. Poskrbite, da so osebe v blizini na varni razdalji, in sicer najmanj 2 dolzini drevesa in pol.

1. Prepricajte se, da v območju nevarosti ni oseb pred ali med podiranjem drevesa.

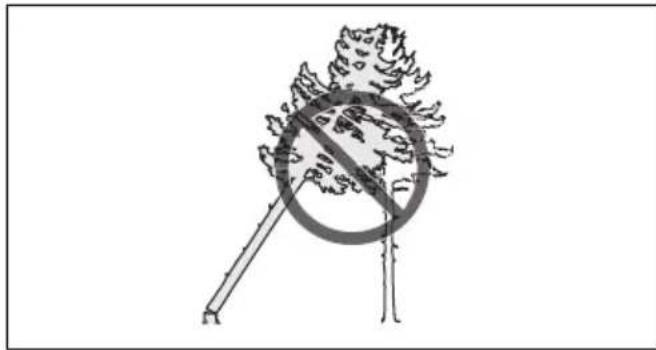

Ugotavljanesmeripodiranja

1. Preverite, v katero smer je treba drevo podreti. Cilj je, da drevo podrete na mesto, kjer lahko deblo enostavno oklestite in razzagate. Pomembno je tudi, da lahko stabilno stojite in se varno gibljete.

OPOZORILO: Ce je podiranje drevesa v naravno smer nevarno ali ni mozno, ga pustite pasti v drugo smer.

1. Ugotovite, katera je naravna smer padca drevesa. Pri tem si na primer pomagajte z nagibom in ukriviljenjem drevesa, smerjo vetra, lokacijo vej in tezo snega.
2. Preverite, ali so v blizini ovire, na primer druga drevesa, elektricni vodi, ceste in/ali stavbe.
3. Poischite znake poskodb in razkroja v deblu.

OPOZORILO: Razkraj v deblu lahko povzroci, da drevo pade, preden koncate z zaganjem.

1. Prepričajte se, da drevo nima poskodovanih ali odmrlih vej, ki se lahko odlomijo in vas med padanjem poskodujejo.

2. Drevo ne sme pasti na drugo stojec drevo. Odstranjevanje uklescenega drevesa je nevarno, pri tem pa obstaja velika nevarnost nesrece. Glejte poglavje Sprostitev uklescenega drevesa na strani 291.

OPOZORILO: Med ključnimi opravili podiranja drevesa odstranite zašcitza sluh,takoj ko koncate z Žaganjem.Pomembno je,da slišite zvok in opozorilne signale.

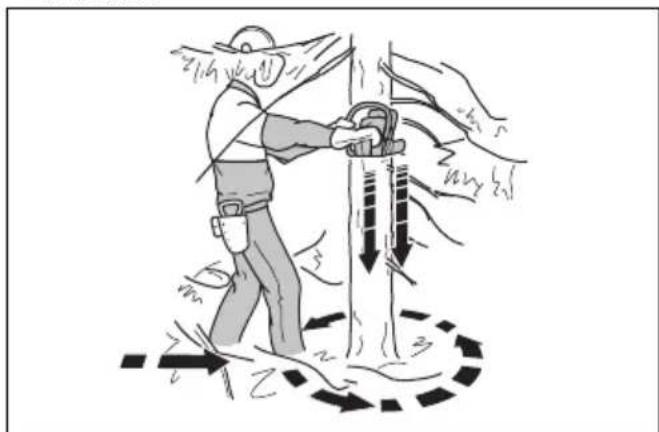

Ciscenje hloda in priprava poti umika

1. Žagajte z vlecenjem motorneŽage od zgoraj navzdol. Poskrbite, da je drevo med vami in izdelkom.

1. Z delovnega območja okrog drevesa odstranite podrast. Z delovnega območja odstranite vse odžagane predmete.
2. Preglejte, ali so v območju ovire, kot so kamenje, veje in luknje. Ko začne drevo padati, mora biti pot umika prehodna. Pot umika mora biti za priblžno 135 stopinj stran od smeri padanja.
3. Nevanno območje
4. Pot umika
5. Smer padanja

Podiranje drevesa

Husqvarna vam pri podiranju drevesa priporoca opravljanje smernih rezov in uporabo metode varnegakota. Z metodovarnega kota lahko naredite ustrezno sctino in takono nadzirate smer podiranja.

OPOZORILO: Ne podirajte dreves s premerom, ki je vec kot dvakrat dalji od dolzine meca. Za to potrebujete posebno usposabljanje.

Ščetina

Najpomembnejsi postopek pri podiranju dreves je, da naredite ustrezno šcetino. Z ustrezno šcetino nadzorujete smer podiranja in zagotovite varnost postopka podiranja.

Debelina scetine mora biti enakomerna in najmanj 10% premera drevesa.

OPOZORILO: Ce sctina ni ustrezna ali pretanka, ne boste imeli nadzora nad smerjo podiranja.

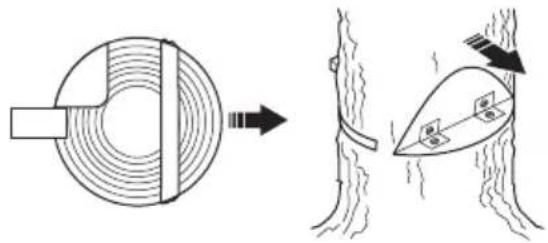

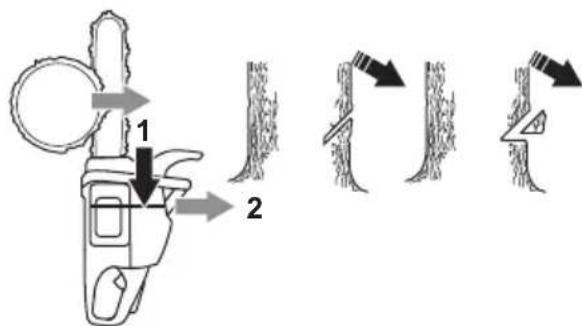

Zaganje smernih rezov

1. Za smerna reza prezagajte skozi 14 premera drevesa. Med zgornjim smernim rezom in spodnjim smernim rezom mora biti kot 45^ - 70^ .

a) Zažagajte zgornji smerni rez. Oznako za smer podiranja (1) izdelka poravnajte s smerjo podiranja drevesa (2). Stojte za izdelkom, drevo pa nj bo na vasi levi. Žagajte takto, da motorno Žago vlečete k sebi.
b) Zažagajte spodnji smerni rez. Prepričajte se, da se spodnji smerni rez konça na isti točki kot zgornji smerni rez.

1. Spodnji smerni rez mora biti vodoraven in pod kotom 90^ glede na smer podiranja.

Uporaba metode varnega kota

1. Ce je uporabna dolzina reza dalija od premera drevesa, sledite naslednjim korakom (a-d).

a) Naredite vrtalni rez naravnost v hlod, da dokoncate sirino scetine.

b) Žagajte z vlečenjem motorneŽage, dokler ne ostane 1/3 hloda.
c) Meč povlecite 5-10 cm (2-4 palce) nazaj.
d) Zažagajte skozi preostali del hloda, da dokoncate varni kot, ki je širok 5-10 cm (2-4 palce).

1. Ce je uporabna dolzina reza krajsa od premera drevesa, sledite naslednjim korakom (a-d).

a) Naredite vrtalni rez naravnost v hlod. Vrtalni rez mora biti dolg 3/5 premera drevesa.
b) Žagajte skozi preostali del hloda z vlečenjem motorneŽage.

c) Zažagajte naravnost v hlod z druge strani, da dokonçate šćetino.
d) Zagajte s potiskanjem motorne zage, dokler ne ostane 13 hloda, da dokoncate varni kot.

1. Namestite klin v zarezo naravnost od zadaj.

1. Odrezite kot, da se drevo podre.
   Opomba: Ce se drevo ne podre, udarajte na klin, dokler se ne podre.
2. Ko se drevo zaenja podirati, se po poti umika umaknite od drevesa. Umaknite se najmanj 5 m (15 cevljev) od drevesa.

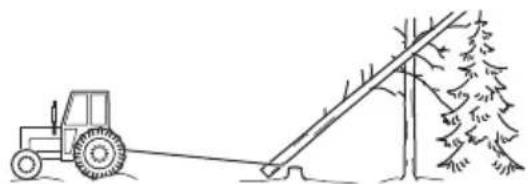

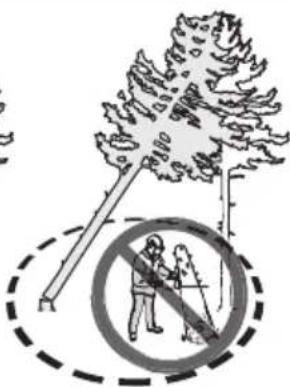

Sprostitev ukleschenega drevesa

OPOZORILO: Odstranjevanje uklešcenega drevesa je nevarno, pri tem pa obstaja velika nevarnost nesreče. Ne zadržujte se v območju nevarnosti in ne skusajte podirati uklešcenega drevesa.

Najvarneje boste postopali z uporabo enega od naslednjih vitlov:

• Namesčen na traktor

Prenosen

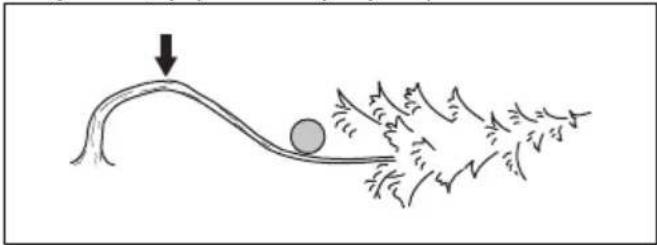

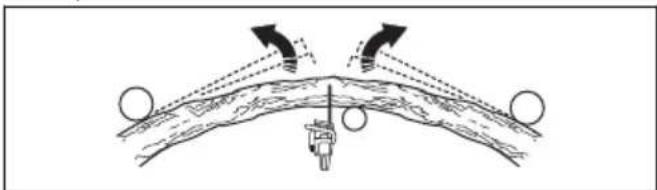

Zaganje napetih dreves in veg

1. Ugotovite, katera stran drevesa ali veje je napeta.
2. Ugotovite, kje je tocka največje napetosti.

1. Preucite, kateri je najvarnejsi način za sprostitev napetosti.

Opomba: V nekaterih situacijah je varna samo uporaba vitla, in ne izdelka.

1. Stojte na mesti, kjer vas drevo ali veja ob sprostitvi napetosti ne more udariti.

1. Naredite enega ali večrezov zadostne globine, da zmanjsate napetost. Zarežite na točki največje napetosti ali v njeni blizini. Poskrbite, da se drevo ali veja prelomi na točki največje napetosti.

OPOZORILO: Ne zagajte naravnost skozi napeto drevo ali vejo.

OPOZORILO: Bodite izredno previdni, ko zagate napeto drevo. Obstaja nevarnost sunka drevesa pred ali po zarezovanju. Ce ne stojite na ustreznem mestu ali ne zagate pravilno, lahko pride do Hudih poskodb.

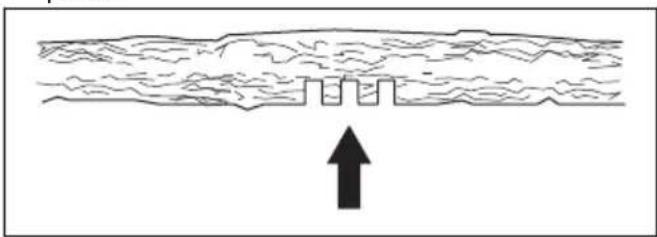

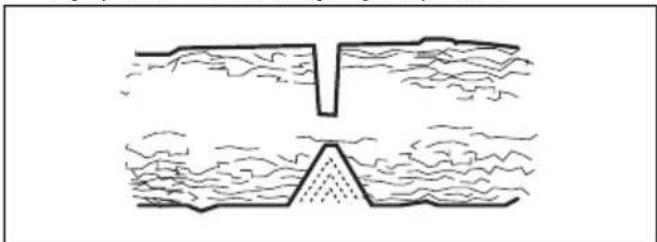

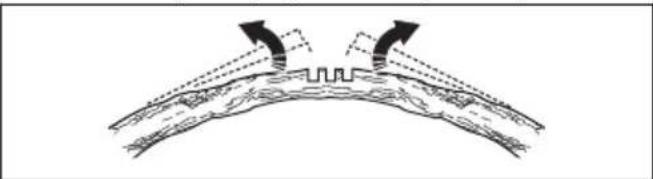

1. Ce morate prezagati drevo ali vejo, naredite od 2 do 3 reze, ki so 1 palec narazen in v globino merijo 2 palca.

1. Nadaljute z globljim Žaganjem v drevo, dokler se drevo ali veja ne upogne in se napetost sprosti.

1. Ko se napetost sprosti, zažagajte z nasprotne strani krivine.

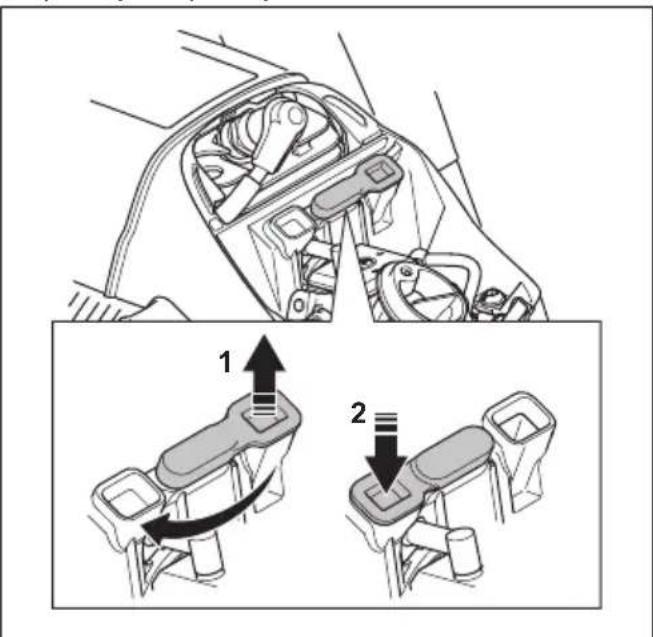

Uporaba izdelka v hladnem vremenu

POZOR: Sneg in hladni vremenski pogoji lahko povzrocijo tezave pri uporabi. Prenizka temperatura motorja ali led na zračnem filtru ter uplinjalniku.

1. Pri temperaturah pod 0^ / 32^ premaknite cep iz polożaja 1 v polożaj 2.

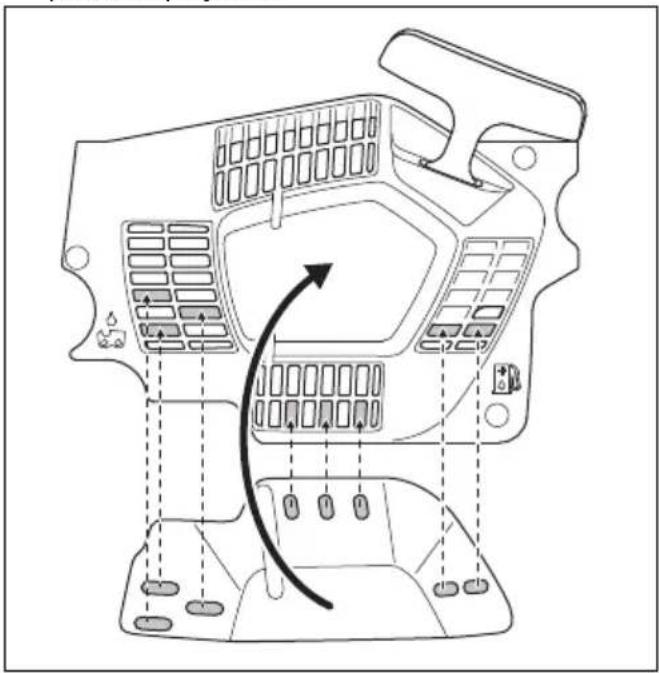

1. Za temperature pod -5^ / 23^ ali snežne razmere je na voljoPokrov za zimske razmere. Pokrov za zimske razmere namestite na ohišje zaganjalnika. Pokrov za zimske razmere zmanjsuju pretok hladilnega zraka in snug zdruje zunaj prostora uplinjalnika.

razmere. Ce se temperatura dvigne nad 0^ / 32^ zimski cep premaknite v polozej 1.Nevarnost previsoke temperature motorja in posledicnih poskodb.

Ogrevana ročaja (543 XPG)

Pri modelih z oznako "G" sta z elektricnimi grelnimi spiralami opremljena sprendnji in zadnji rocaj. Generator napaja grelene spirale.

Pritisnite stikalo za vklop gretja ročajev. Gretje je vklopljeno, ko je na stikalu viden rdeči znak.

Elektricno grejuplinja (543 XPG)

Grelnik uplinjaca elektricno nastvlja termostat. Tako je zagotovljena pravilna temperatura uplinjaca in je preprecen nobiranje ledu v uplinjacu.

POZOR: Ce se temperatura dvigne nad -5°C/23°F odstranitePokrov za zimske

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem
vydrževalnih del na izdelku morate prebrati
in razumeti poglavje o varnosti.

Urnik vzdhrževanja

Dnevno vzdřevanje Tedensko vzdře	vanje Mesečno vzdřevanje
Očistite zunanje dele izdelka in se prepričajte, da na ročajih ni olja.	Očistite hladilni system. Glejte razde-lek Čišcenje hladilnegaSYSTEM na strani 304.	Preverite zavorni trak. Glejte razde-lek Preverjanje zavornega traku na strani 295.
Preverite ročico plina in zaklep ročice plina. Glejte razdelek Preverjanje ro-čice plina in zaklepa ročice plina na strani 295.	Preverite zaganjalnik, zaganjalno vr-vico in povratno vzmet.	Preverite središčni del, boben in vzmet sklopke.
Prepričajte se, da elementi za blaže-nje tresljajev niso poškodovani.	Namažite igličasti ležaj. Glejte raz-delek Mazanje igličastega ležaja na strani 302.	Očistite svečko. Glejte razdelek Pre-verjanje svečke na strani 299.
Dnevno vzdřevanje Tedensko vzdře	vanje Mesečno vzdřeivanje
Očistite in preverite zavoro verige. Glejte razdelek Preverjanje zavore verige na strani 295	Z robov meça odstranite vse grobe ostanke. Glejte razdelek Preverjanje sprechnega ščitnika roke in aktivacija zavore verige na strani 295.	Očistite zunanje dele uplinjalnika.
Preverite lovilnik verige. Glejte razde-lek Preverjanje meça na strani 303.	Očistite ali zamenjaje mrežico lovilni-ka isker na dušilniku. Glejte razdelek Preverjanje lovilnika verige na strani 296	Preverite filter goriva in cev goriva. Po potrebi zamenjaje.
Obrnite meč, preverite mazalno odpr-tino in očistite utor v meču. Glejte razdelek Preverjanje meça na strani 303	Očistite območje uplinjalnika. Preverite	vse kable in priključke.
Prepričajte se, da je mazanje meça in verige z oljem zadostno.	Očistite ali zamenjaje zračni filter. Glejte razdelek Čišćenje zračnega filtra na strani 299.	Izpraznite posodo za gorivo.
Preverite verigo. Glejte razdelek Ka-ko pregledati rezalno opremo na strani 303.	Očistite prostor med hladilnimi rebri valja.	Izpraznite posodo za olje.
Nabrusite verigo in preverite njeno napetost. Glejte razdelek Brušenje verige na strani 299
Preverite pogonski zobnik verige. Glejte razdelek Preverjanje zobnika s prirobnico na strani 302.
Očistite dovod zraka na zaganjalniku.
Prepričajte se, da so matice in vijaki dobro priviti.
Preverite izklopno stikalo. Glejte raz-delek Preverjanje stikala za vklop/iz-klop na strani 296.
Prepričajte se, da motor, rezervaor za gorivo in vodi za gorivo ne pušča-jo goriva.
Prepričajte se, da se veriga med de-lovanjem motorja v prostem teku ne vrti.
Prepričajte se, da ščitnik desne roke ni poškodovan.
Prepričajte se, da je dušilnik pravilno namešćen in da ni poškodovan ter da ne manjka noben del dušilnika.

Vzdrževanje in preverjanje varnostnih naprav izdelka

Preverjanje zavornega traku

1. S krtaco odstranite zagovino, smolo in umazanijo z zavore verige in bobna sklope. Umazanija in obraba lahko poslabsata delovanje zavore.

1. Preverite zavorni trak. Zavorni trak mora biti na najtanji tocki debel majmanj 0,6 mm/0,024 palca.

Preverjanje sprednjega šcitnika roke in aktivacija zavore verige

1. Pazite, da sprendji šcitnik roke ni poskodovan in da na njem ni pomanjkljivosti, njr. razpok.
2. Prepričajte se, da se sprednji šcitnik roke prosto glibje in da je trdno pritrjen naPokrov sklopek.

1. Izdelek drzite z obema rokama nad storom ali drugo stabilno povrsino.

OPOZORILO: Motor mora biti izklopljen.

1. Spustite prednji ročaj, da konica motorneŽage pade proti štoru.

1. Preverite, ali se zavora verige aktivira, ko konica meca udari ob stor.

Preverjanje zavore verige

1. Zazenite izdelek. Za navodila glejte poglavje Zagon izdelka na strani 284.

OPOZORILO: Prepričajte se, da se veriga ne dotika tal ali drugih predmetov.

1. Izdelek cvrsto drzite.
2. Pri polnem plinu nagnite levo zapestje naprej na sprednji šcitnik roke, da aktivirate zavoro verige. Veriga se mora nemudoma zaustaviti.

OPOZORILO: Nikoli ne izpustite sprednjega ročaja.

Preverjanje ročice plina in zaklepa ročice plina

1. Prepricajte se, da se rocica plina in zaklep rocice plina premikata neovirano ter da povratna vzmet deluje pravilno.

1. Pritisnite zaklep roice plina navzdol in se prepričajte, da se vrne v začetni položaj, ko ga sprostite.

1. Prepricajte se, da je roica plina zaklenjena v položaju prostega teka, ko je zaklep roice plina sprošćen.

1. Zazenite izdelek in pritisnite polni plin.

2. Sprostite rocico plina in se prepricajte, da se veriga ustavi in miruje.

OPOZORILO: Ce se veriga vrti, ko je rocica plina v položaju prostega teka, se obrnite na servisnega zastopnika.

Preverjanje lovilnika verige

1. Prepricajte se, da lovilnik verige ni poskodovan.
2. Prepričajte se, da je lovilnik verige stabilen in pritrjen na ohišje izdelka.

Preverjanje sicutnika desne roke

• Pazite, da šcitnik desne roke ni poskodovan in da na njem ni pomanjkljivosti, nthr.razpok.

Preverjanje systemd za duşenje tresljajev

1. Prepričajte se, da na elementiž ha blaženje tresljajevi razpok ali deformacij.
2. Prepricajte se, da so elementi za blazenje tresljajev ustrezno pritrjeni na motor in rocaj.

Za informacije o tem, kje na izdelku je namescen system za duosenje tresljajev, gleje poglavje Pregled izdelka na strani 274

Preverjanje stikala za vklop/izklop

1. Zazenite motor.
2. Vklopno/izklopno stikalo potisnite v položaj STOP. Motor se mora izklopiti.

Preverjanje dušilnika

OPOZORILO: Nikoli ne uporabljajte izdelka s poskodovanim dusilnikom ali dusilnikom v slabem stanju.

OPOZORILO: Izdelka ne uporabljajte, ce lovilnik isker ni namescen ali je poskodovan.

1. Prepricajte se, da dusilnik ni poskodovan aliPokvarjen.
2. Poskrbite, da je dušilnik pravilno namescen na izdelek.

1. Ce je izdelek opremljen s posebnim lovilnikom isker, ga morate cistiti enkrat tedensko.

1. Poškodovan lovilnik isker zamenjajte.

Uplinjač z omejitvami nastavitev

Opomba: Ce ne veste, katero vrsto uplinjača imate na izdelku, se posvetujte s servisinm zastopnikom.

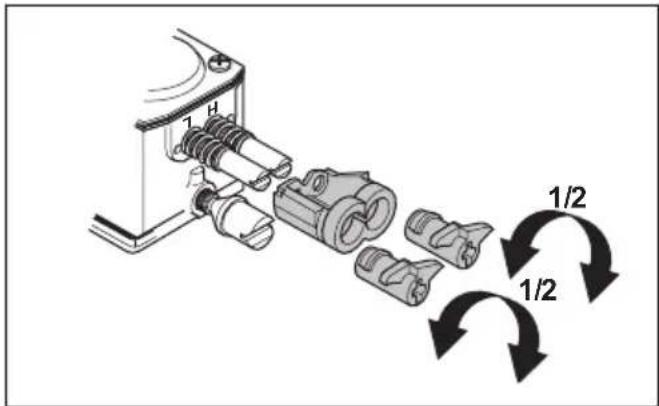

Nastavitev uplinjaca

Zaradi zakonodaje o varovanju okolja in emisijah ima izdelek omejitve nastavitev na vijakih za nastavitev uplinjaca. Zmanjsuhe skodljive izpuste plinov vasega

izdelka. Vijaka za nastavitev lahko zavrtite za najvec 1 / 2 obrata.

Osnovne nastavitve uplinjaca se opravijo v tovarni. Za priporoceno stevilo vrtljajev v prostem teku glejte poglavje Tehnicni podatki na strani 306.

POZOR: Izdelka prvih 10 ur ne uporabljaje pri previsokem stevilu vrtljajev.

POZOR: Ce se veriga vrti v prostem teku, obračajte vijak za nastavitev stevila vrtljajev v prostem teku v nasprotni smeri urinega kazalca, dokler se veriga ne ustavi.

Nastavitev igle za nizko hitrost (L)

• Iglo za nizko hitrost obracajte v smeri vrtenja urinih kazalcev do zaustavitve.

Opomba: Ce ima izdelek slabo zmogljivost pospeševanja ali ce stevilo vrtljajev v prostem teku ni ustrezno, iglo za nizko hitrost obrnite v nasprotni smeri urinega kazalca. Iglo za nizko hitrost obracajte, dokler nista zmogljivost pospeševanja in prostega teka primerna.

Nastavitev vijaka za stevilo vrtljajev v prostem teku (T)

1. ZaZenite izdelek.
2. Vijak za nastavitev stevila vrtljajev v prostem teku obračajte v smeri urinega kazalca, dokler se veriga ne začne vrteti.
3. Vijak za nastavitev stevila vrtljajev v prostem teku obračajte v nasprotni smeri urinega kazalca, dokler se veriga ne ustavi.

Opomba: Stevilo vrtljajev v prostem teku je pravlno nastavljeno, ko motor ustrezno deluje v vseh položajih. Stevilo vrtljajev v prostem teku mora biti tudi dovolj nižje od stevila vrtljajev, pri katerem se začne vrteti veriga.

OPOZORILO: Ce se veriga po obratu vijaka za nastavitev hitrosti v prostem tekun ze zaustavi, se obrnite na najblizjega servisnega zastopnika. Izdelka ne uporablajte, dokler ni pravilno nastavljen.

Nastavitev igle za visoko hitrost (H)

Motor je tovarnisko nastavljen za uporabo pri nicelni nadmorski visini. Na visijh nadmorskih visinah, v drugacnih vremenskih razmerah ali pri drugacnih temperaturah, boste morda morali nastaviti iglo za visoko hitrost.

• Iglo za visoko hitrost nastavite z obracanjem.

POZOR: Vijaka igle za visoko hitrost ne obrnite prek nastavitvenega omejilnika. To lahko privede do poskodbe bata in valja.

POZOR: Nepravilna nastavitev lahko poskoduje motor.

Zamenjava poskodovane ali obrjene zaganjalne vrvice

1. Odvjte vijake na ohisju zaganjalnika.
2. Odstranite ohisje zaganjalnika.

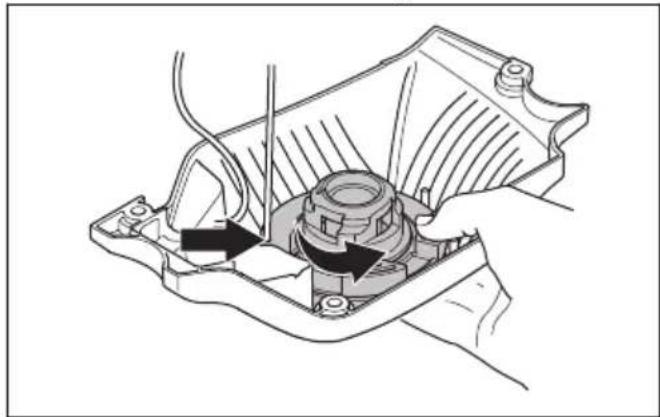

1. Izvlecite priblizno 30 cm/12 palcev zaganjalne vrvice in vrvico zataknite v zarezo na jermenici.

1. Pustite, da se jermenica počasi zavrti nazaj, da se sprosti povratna vzmet.

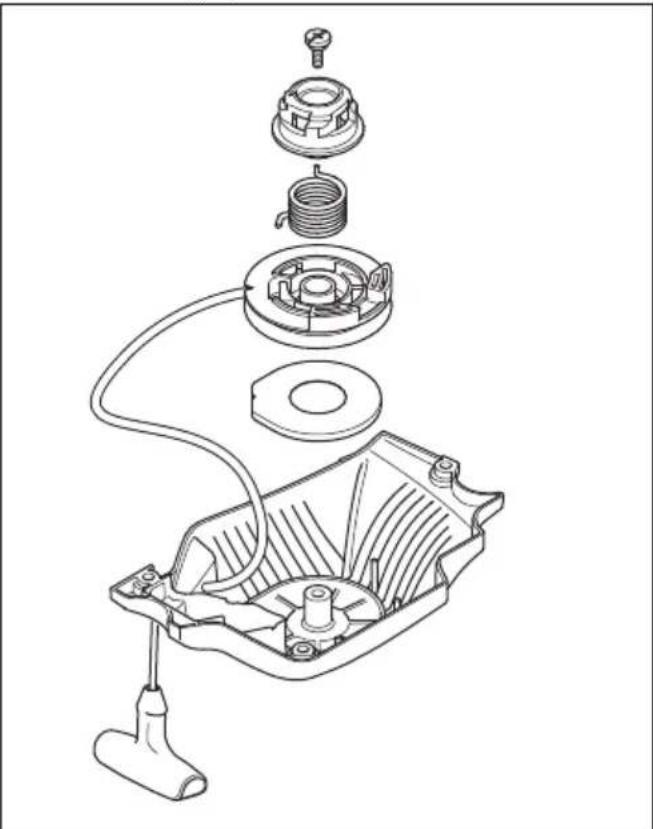

2. Odstranite središčni vijak in jernenico.

OPOZORILO: Ob menjavi povratne vzmeti ali zaganjalne vrvice morate biti previdni. Ko je povratna vzmet navita v ohisju zaganjalnika, je napeta. Č niste pozorni, lahko izskovi in povzroci poskodbo. Nosite zašcitna ocala in zašcitne rokavice.

1. Odstranite rabljeno zaganjalno vrvico z ročaja in jermenice.
2. Na jermenico namestite novo zaganjalno vrvico. Zaganjalno vrvico približno trikrat ovijte okoli jermenice.
3. Povlecite zaganjalno vrvico skozi odprtino v ohisju zaganjalnika in rocici zaganjalne vrvice.

4. Privijte vijak na sredini jermenice.

5. Na koncu zaganjalne vrvice naredite vozel.

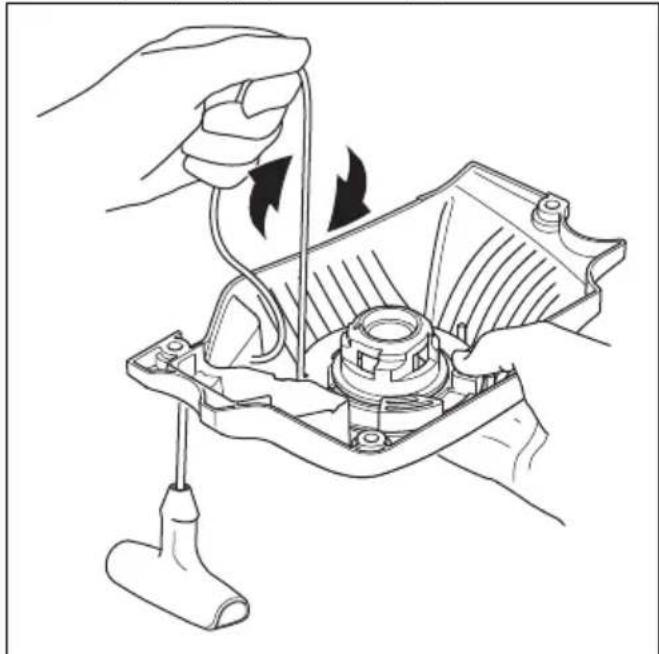

Napenjanje povratne vzmeti

1. Zaganjalno vrvico zataknite v zarezo v jermenici.
2. Jermenico zaganjalnika zavrtite za približno 2 obrata v smeri urinega kazalca.
3. Prepričajte se, da lahko jermenico zavrtite še za ½ obrata, ko je zaganjalna vrvica popolnama izvlečena.

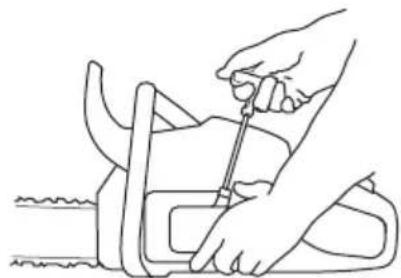

Namestitev ohišja zaganjalnika na izdelek

1. Izvlecite zaganjalno vrvico in zaganjalnik postavite na mesto ob ohišiu motorne gredi.
2. Pocasi sprošcajte zaganjalno vrvico, dokler se jerenica ne zaskovi v zaskočne kliukice.
3. Privite vijake, s katerimi je pritrien zaganjalnik.

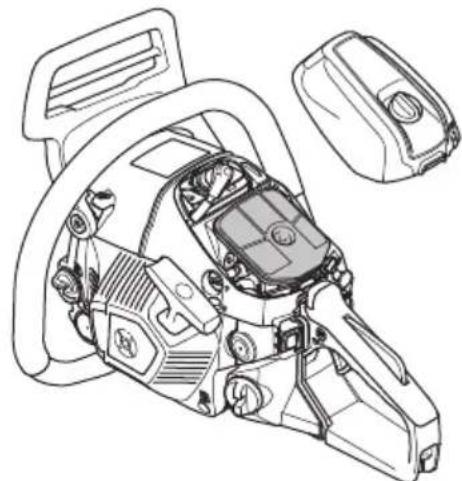

Cischenje zračega filtra

Z zračnega filtra redno odstranjujte umazanijo in prah.
S tem preprečite okvare uplinjáča, težave pri zagonu, izgubo moči motorja, obravo delov motorja in vecjo porabo goriva od obicajne.

1. OdstranitePokrov valja in zračni filter.
2. Zračni filter očistite s krtaco ali ga pretresite. Popolnama ga očistite z detergentom in vodo.

Opomba: Zračnega filtra, ki je bil dolgo v uporabi, ni mogoce popolnama očistiti. Redno menjaje zračni filter in vedno zamenjajte poskodovan zračni filter.

1. Namestite zračni filter, pri Čemer se mora ta tesno prilegati ob nosilec filtra.

Opomba: Zaradi razlichnih delovnih razmer, vremenskih razmer ali letnega casa lahko izdelek uporabljate z razlichimi vrstami zračnih filtrov. Če potrebujete več informacij, se obrnite na servisnegazastopnika.

Preverjanesvecke

POZOR: Uporabite priporoceno svecko. Glejte Tehnici podatki na strani 306. Ce uporabite neustrezno svecko, se lahko izdelek poskoduje.

1. Če se pojavijo težave pri zagonu ali delovanju izdelka ali Če izdelek v prostem teku ne deluje ustrezno, preverite, ali so se na svečki nabrale obloge. Tveganje za pojav oblog na elektrodah svečke lahko zmanjsate takto, da naredite naslednje:

a) preverite, ali je hitrost prostega teka pravilno nastavljena,
b) zagotovite, da je mešanica goriva ustrezna,
c) zagotovite, da je zračni filter Čist.

1. Ce je suecka umazana, jo ocistite.
2. Prepričajte se, da je razmak pri elektrodi pravilen.
   Gleje tirzdelek Tehnicni podatki na strani 306.

1. Svečko zamenjaje enkrat mesečno ali po potrebi pogosteje.

Brusenje verige

Informaciye o mecu in verigi

OPOZORILO: Med uporabo ali izvajanjem vzdhrzevalnih del na verigi nosite zašcitne rokavice. Tudi nepremična veriga lahko povzroči poškodbe.

Obrabljen ali poskodovan mec oziroma verigo zamenjaje kombinacijo meca in verige, ki jo priporoca Husqvarna. To je potrebno za ohranjanje varnostnih funkcij izdelka. Zaseznam nadomestnih kombinacij meca in verige, ki jih priporocamo, glejtpe poglavje Dodatna oprema na strani 307.
Dolzina meca, in/cm. Podatki o dolzini meca so obicajno navedeni na zadnjem delu meca.

• Stevilo zob na zobniku konice meča (T).

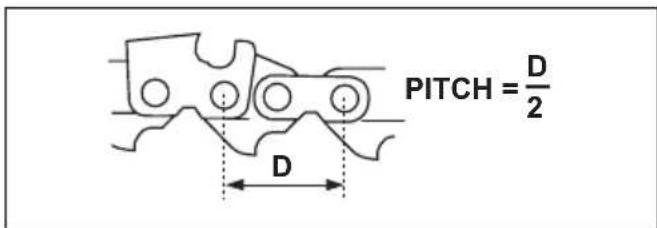

• Korak verige v palcih. Razmik med gonilnimi cleni verige se mora ujemati z razmikom med zobmi na zobniku konice meca in pogonskemu zobniku.

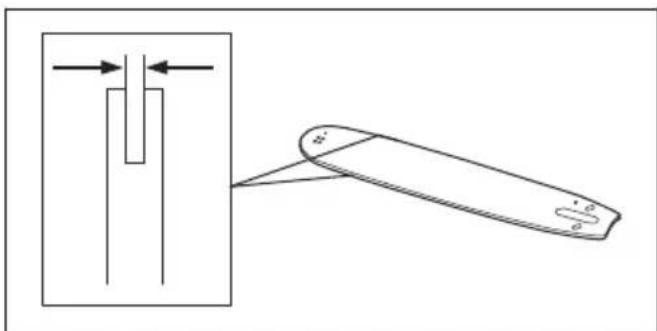

• Širina utora na mecu v palcih/mm. Širina utora v mecu mora biti enaka kot širina gonilnih Členov verige.

• Odprtina za dolivanje veriznega olja in odprtina za napenjalnik verige. Mec se mora poravnati izdelkom.

• Širina gonilnega Člena v mm/palcih.

Splošne informacije o brusenju rezil

Ne uporabljaje tope verige. Ce je veriga topo, morate bolj pritiskati, da potisnete mec skozi les. Ce je veriga zelo topo, pri zaganju ne Bodies nastajali lesni odrezki, temvec zagovina.

Ostra veriga si utira pot skozi les, zato so lesni odrezki dalji si in debeleji si.

Rezalni zob (A) in globinski zob (B) skupaj tvorita rezalni del verige oziroma rezilo. Razlka v višini teh dveh zob doloca globino reza (nastavitev globine reza).

Pri brusenju rezila bodite pozorni na naslednje:

Kot piljenja.

Kotrezanja.

• Položaj pile.

• Premer okrogle pile.

Verige ni enostavno pravilno nabrusiti brez ustrezne opreme. Uporabite sablono za brusenje Husqvarna. Tako boste ohranili najecko učinkovitost rezanja in zmanjsali tveganje povratnega udarca.

OPOZORILO: Sila povratnega udarcaseznatno povec, ce ne uposteve natodil za bruşenje.

Opomba: Za informacije o brusenju verige glejte poglavje Bruşenje verige na strani 299.

Bruşenje rezil

1. Rezalne zobe nabrusite z okroglo pilo in šablono.

Opomba: Za informacije o tem, katero pilo in sablono priporoča družba Husqvarna za vašo verigo, gleje poglavje Dodatna oprema na strani 307.

1. Šablono za bruşenje pravilno namestite na rezilo. Upostevajte navodila, ki so prilozena šabloni za bruşenje.
2. Pilo premikajte z notranje strani rezalnih rob proti zunanji. Pri povratnam gibu zmanjsajte pritisk.

1. Odstranite material z ene strani vseh rezalnih zob.
2. Izdelek obrnite in odstranite material Še na drugi strani.
3. Prepričajte se, da so vsi rezalni zobje enako dolgi.

Splošne informacije o prerlagajanju nastavitve globine reza

Nastavitev globine reza (C) se zmanja, ko nabusite rezalni zob (A). Za najboljso učinkovitost rezanja morate odstraniti odbruseni material z globinskega zoba (B), da pridobite priporoceno nastavitev globine reza. Za navodila, kako doseci ustrezno nastavitev globine reza za verigo, glejte Dodatna oprema na strani 307.

OPOZORILO: Nevarnost povratnega udarca se povec, ce je nastavljena prevelika globina reza.

Prilagoditev nastavitve globine reza

Preden prilagodite nastavitev globine reza ali nabusite rezila, si oglejte navodila v poglavju Splošne informacije o prilagajanju nastavitve globine reza na strani 301. Nastavitev globine reza priporočamo po vsakem tretjem brusenju rezalnih zob.

Priporočamo uporabo naše šablone za bruşanje globinskih zob za nastavitev ustrezne globine in šablono za bruşanje rezalnih zob.

1. Nastavitev globine reza prilagodite s plošćato pilo in šablono za bruşenje globinski zob. Uporabljajte samo šablono za bruşenje globinskih zob za nastavitev ustrezne globine in šablono za bruşenje rezalnih zob družbe Husqvarna.
2. Sablono za brusenje globinskih zob prislonite na verigo.

Opomba: Dodatne informacije o uporabi tega pripopočka najdete na embalazi šablone za brusenje globinskih zob.

1. S plošćato pilo spelite del globinskega zoba, ki gleda prek šablona za brusenje globinskih zob.

Nastavitev napetosti verige

OPOZORILO: Veriga, ki ni ustrezno napeta, se lahko sname z meca in povzroci hude poskodbe ali smrt.

Med uporabo se veriga raztegne. Redno nastavlajte verigo.

1. Odvijte matice meca, s katerimi je pritrjenPokrov sklopke/zavora verige. Uporabite ključ.

Opomba: Nekateri modeli imajoismo enomatico meca.

1. Zrokami cim moceije zategnite matice meca.
2. Dvignite sprednji del meça in zavrite vijak za napenjanje verige. Uporabite ključ.
3. Verigo napnite toliko, da se tesno prilega mecu, vseeno pa jo lahko z lahkoto premikate.

1. Z izvijačem zategnite matice meça in hkrati privzdignite sprednji del meça.
2. Prepricajte se, da lahko verigo nemoteno premikate z rokami in da ne visi z meça.

Opomba: Za polożaj vijaka za napenjanje verige na izdelku glejte poglavje Pregled izdelka na strani 274.

Preverjanje mazanja verige

1. Zaženite izdelek in pustite, da deluje s 3/4 plina. Mec držite priblžno 20 cm/8 palcev nad podlago svetle barve.
2. Ce je mazanje verige ustrezno, boste po 1 minuti na podlagi videli razlochno crto olja.

1. Ce mazanje verige ne deluje pravilno, preverite mec. Za navodila glejte poglavje Preverjanje meca na strani 303. Ce z vzdrrzevalnimi koraki ne odpravite tezave, se obrnite na servisnega zastopnik.

Preverjanje zobnika s prirobnico

Na bobnu sklopke je zamenljiv zobnik s prirobnico.

1. Zobnik s sklopko ne sme biti obrabljen. Po potrebizi zamenjaje.
2. Zobnik s prirobnico zamenjaje ob vsaki zamenjavi verige.

Mazanje iglicastega lezaja

1. Povlecite sprednji šcitnik roke nazaj, da izklopite zavoro verige.
2. Odvjte matice meca in odstranitePokrov sklopek.

Opomba: Nekateri modeli imajoismo enomatico meca.

1. Izdelek položite na stabilno podlago tak, da je boben sklopke obrjen navzgor.

2. Namažite iglicni ležaj z mazalko. Uporabljajte kakovostno motorno olje ali mast za ležaje.

Vzdrževanje posode za gorivo in posode za verižno olje

• Izpraznite in očistite posodo za gorivo in posodo za verižno olje.
• Filter goriva zamenjaje enkrat letno ali po potrebi pogosteje.

POZOR: Umazana posoda za gorivo povzroca motnje pri delovanju.

Nastavitev pretoka verižnega olja

OPOZORILO: Pred nastavljanjem oljne crpalke izklopite motor.

Zavrtite nastavitveno sobo oljne crpalke. Uporabite izvijač ali kombinirani ključ.

a) Za zmanjsanje pretoka veriznega olja zavrtite nastavitveni vijak v smeri urinega kazalca.
b) Za povecanje pretoka veriznega olja zavrtite nastavitveni vijak v nasprotni smeri urinega kazalca.

Priporočene nastavitve oljne Črpalke

Dolzina meca 33-38 cm/13-15 palcev: Najmanji si pretok
Dolzina meca 38-41 cm/15-16 palcev: Srednje velik pretok
Dolzina meca -46 cm/-18 palcev: Najvecji pretok

Sistem zračnega Čišćenja

AirlInjection™ je centrifugalni system zračnegа cisčenja, ki odstrani prah in umazanijo, preden se delci ujamejo v zračni filter. AirlInjection™ podaljsaŽivljenjsko dobo zračnegafilterina motorja.

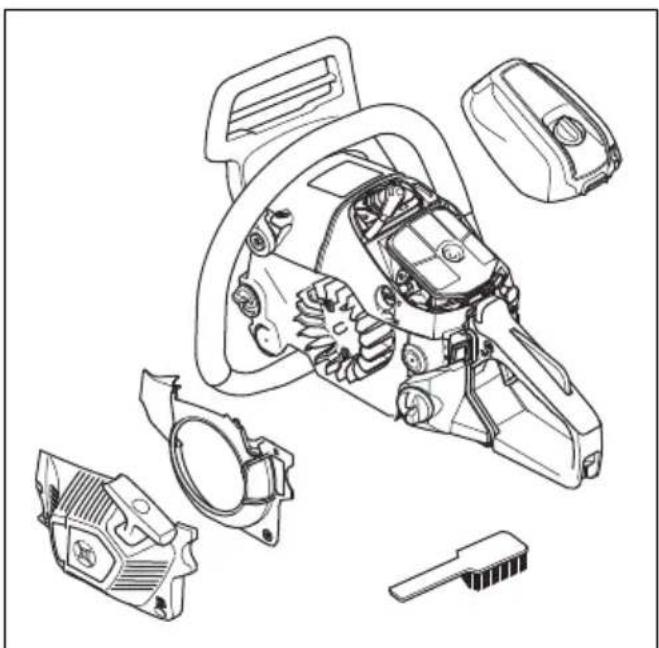

Cischenje hladilnegasystema

Hladilni system ohranja nizko temperaturo motorja. Hladilni system vključuje dovod zraka na zaganjalniku in plošcici za usmerjanje zraka, zaskočne kljukice na ventilatorju, hladilna rebra na valju, hladilni kanal inPokrov valja.

1. Hladilni systemd ocistite s krtaco enkrat tedensko ali po potrebi pogosteje.
2. Prepricajte se, da hladilni system ni umazan ali zamaşen.

POZOR: Umazan ali zamašen
hladilni system lahko povzroči
pregrevanje izdelka, zaradi Česar lahko
pride do poskodb izdelka.

Odpravljanje težav

Motorja ni mogoce zagnati

Del izdelka, ki ga je treba preveriti Možen vzrok Ukrep
Zaskočke zaganjalnika Zaskočne kljukice zaganjalnika so blokirane.	Prilagodite ali nastavite zaskočne kljukice zaganjalnika.
	Očistite okolico zaskočnih kljukic.
	Obrnite se na pooblašćeno servisno delavnico.
Rezervoira za gorivo Neprava vrsta goriva. Izpraznite posodo za gorivo in jo na-polnite s pravilnim gorivom.
Posoda za gorivo je napolnjena z ve-rižnim oljem.	Če ste poskusili zagnati izdelek, se obrnite na servisnegа zastopnika. Če izdelka niste poskusili zagnati, izpraznite posodo za gorivo.
Vžig, ni iskre Svečka je umazana ali mokra. Poskrbite, da je smečka suha in Čista.
Razmak med elektrodama ni pravi-len.	Očistite smečko. Prepričajte se, da sta razmak med elektrodama in smečka ustrezna ter da uporabljate pripo-ročeno ali enakovredno vrsto smečke.
	Ustrezen razmak med elektrodama si oglejte v poglavju Tehnični podatki na strani 306.
Svečka in valj Svečka ni Čvrsto nameščena. Zategnite smečko.
Motor je zalit zaradi večkratnega za-gona pri polnem Čoku po vžigu.	Odstranite in očistite smečko. Izdelek položite na bok tak, da je odprtina smečke obrnjena stran od vas. Od 6- do 8-krat povlecite zaganjalno vr-vico. Namestite smečko in zaženite iz-delek. Glejte poglavje Zagon izdelka na strani 284.

Motor se zažene, vendar se ponovno zaustavi

Del izdelka, ki ga je treba preveriti	Možen vzrok Ukrep
Rezervoor za gorivo Neprava vrsta goriva. Izpraznite posodo za gorivo in jo na-polnite s pravilnim gorivom.
Uplinjac Število vrtljajev v prostem tekuni us-trezno.		Obrnite se na servisnegа zastopnika.
Zračni filter. Zamašen zračni filter. Očistite ali zamenjajte zračni filter.
Filter goriva Zamašen filter za gorivo. Zamenjajte filter za gorivo.

Prevoz in skladisčenje

Prevoz in skladiščenje

• Preden prevažate in skladisčite izdelek in gorivo, se prepricajte, da izdelek ne pusça in da ni hlapov. Iskre ali odprti plamen, npr. z elektrčnih naprav ali kotlov, lahko zanetijo ogenj.
• Za prevoz in skladiscenje goriva vedno uporabite odobrene posode.
  Pred dolgotrajnim skladischenjem izpraznite posodi za gorivo in verizno olje. Gorivo in verizno olje zavrzite na primernem zbirnem mestu.
• Na izdelek namestite transportno zašcito, da preprećite telesne poskodbe ali škodo na izdelku. Tudi nepremična veriga lahko povzroci hude poskodbe.
• OdstranitePokrovceksveckeinaktivirajtezavoro verige.
• Med prevozom varno pritrdite izdelek.

Priprava izdelka za dolgotrajnejše skladisčenje

1. Preden izdelek razstavite, ga zaustavite in pocakajte, da se ohladi.
2. Odstranite verigo ter očistite verigo in utor v meču.

POZOR: Ce ne ocistite verige in meca, Iahko veriga postane toga ali se Iahko zamaşi utor.

1. Namestite transportno zašcito.
2. Izdelek očistite. Za navodila glejtpe poglavje Vzdřevanje na strani 293.
3. Opravite popoln servis izdelka.

Tehnični podatki

Tehnični podatki

	Husqvarna 543 XP Husqvarna 543 XPG
Motor
Gibna prostornina valja v cm3	43,1 43,1
Število vrtljajev prostega teka, vrt/min	2500-2700 2500-2700
Največja izhodna moč motorja, v skladu z ISO 8893, kW/KM pri vrt/min	2,2/2,9 pri 9600 2,2/2,9 pri 9600
Vžigalni system 22
Svečka NGK CMR7H NGK CMR7H
Razmik elektrod, mm 0,65 0,65
Sistem za gorivo in mazanje
Prostornina posode za gorivo, li-tri/cm3	0,42/420 0,42/420
Prostornina posode za olje, litri/cm3	0,27/270 0,27/270
Vrsta oljne Črpalke Prilagodljivo Prilagodljivo
Teža
Teža, kg 4,5 4,7
Emisije hrupa
	Husqvarna 543 XP Husqvarna 543 XP
Raven zvočne moci, izmerjena v dB (A)	112 112
Raven zvočne moci, zajamčena LWA dB(A)	113 113
Nivoji hrupa 23
Ekvivalenten nivo jakosti zvoka na uporabnikovem ušesu, dB (A)	101 101
Ekvivalentne ravni vibracij, hveq 24
Sprednji ročaj, m/s2	4,5 4,5
Zadnji ročaj, m/s2	4,2 4,2
Veriga/meč
Vrsta pogonskega zobnika/število zob	Obroč/7 Obroč/7
Hitrost verige pri 133 % najvisije hitro-sti motorja v m/s.	24,6 24,6

Dodatna oprema

Priporočena rezalna oprema

Varnost modelov motornih zag Husqvarna 543 XP, 543 XPG je bila preizkušena v skladu s standardom EN ISO 11681-1:2011 (Stroji za gozdarstvo - Prenosne motorne verižne zage - Varnostne zahteve in preskusanje) in izpolnjujejo varnostne zahteve, ce so opremljeni s spodaj navedeno kombinacijo meça in verige.

Veriga z majhnim povratnim udarcem

Veriga, ki je označena kot veriga z majhnim povratnim udarcem, izpolnjuje zahtevo za majhen povratni udarec v standardu ANSI B175.1-2012.

Povratni udarec in polymer konice meča

Za mece z vodilnim zobnikom je polymer konice meca dolocen s stevilom zob (npr. 10T). Za toge mece je konica meca dolocena z velikostjo polymera konice. Za navedene dolzine mecev lahko uporabljate mece z manjsim premerom konic od navenenih.

Mec Veriga motorne计划生育
Dolžina, palci/cm	Korak, palci Šablona, pal-ci/mm	Najv. polymer konice meča	Vrsta Dolžina, go-nilni cheni (št.)	Majhen po-vratni udarec
13/33 0,325 0,0	50/1,3 10T Huscovarna H30 56 Da
15/38 64
16/41 66
18/46 72
13/33 0,325 0,0	50/1,3 10T Huscovarna		SP33G	56
15/38 64
16/41 66
18/46 72
13/33 0,325 0,0	58/1,5 10T Huscovarna H25 56 Da
15/38 64
16/41 66
18/46 72
13/33 0,325 0,0	58/1,5 11T Huscovarna		S35G	56 Da
15/38 64
16/41 12T 66
18/46 R33 72

Uporabna dolzina reza je obicajno 1 palec krajsa od nazivne dolzine meça.

Pixel

Pixel je lażja kombinacja meca in verige, zasnovana za većo učinkovitost z ožjim rezom. Za izkoriśćanje teh prendosti morata biti mec in veriga oznacona kot Pixel. Rezalna oprema Pixel je oznacona s to oznako.

Oprema za bruşenje in koti bruşenja

Za bruşenje verige uporabljale šablono za bruşenje družbe Husqvarna. Šablona za bruşenje družbe Husqvarna zagotavlja bruşenje pod ustreznimi koti. Številke delov so navedene v spodnji tabeli.

Ce ne znate identificirati vrste verige na izdelku, vec informacij poisite na spletnem mestu www.husqvarna.com.

SP33G 3/16 in /4,8 mm 586 93 84-01 0,025 in/0,65 mm 30° 80°
H30 3/16 in /4,8 mm 505 69 81-08 0,025 in/0,65 mm 30° 85°
H25 3/16 in /4,8 mm 505 69 81-09 0,025 in/0,65 mm 30° 85°
S35G 3/16 in /4,8 mm 587 80 91-01 0,025 in/0,65 mm 30° 60°

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Verižne Žage za	hego dreves
Znamka Husqvarna
Vrsta/model 543 XP, 543 XPG
Identifikacja Serijske stevilke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/EC "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterihih nevarnih snovi v elektrčni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN ISO 12100:2021, ISO 14982:2009, EN ISO 11681-1:2011, EN IEC 63000:2018.

Stevila potrdila: 0404/12/2360

Priglašeni organ: 0404, RISE SMP Svensk
Maskinprovning AB Box 7035, SE-750 07 Uppsala, Sweden je v imenu družbe Husqvarna AB opravil tipski preizkus v skladu z direktivo ES o strojih (2006/42/ES); Člen 12, točka 3b, priloga IX.

0404, RISE SMP Svensk Maskinprovning AB, je potdril skladnost z direktivo Sveta 2000/14/ES, postopki ugotavljanja skladnosti: Aneks V.

Za informacione v zvezi z emisijami hrupa glejte poglavje Tehnici podatki na strani 306.

Huskvarna, 2022-05-09

Stefan Holmberg, direktor oddelka za raziskave in razvoj, tehnolosko upravljanje, Husqvarna AB
