GEBRUIKSAANWIJZING 543 XP HUSQVARNA

NL Gebruiksaanwijzing 197-234

PT Manual do'utilizar 235-273

SL Navodila za uporabo 274-310

Contents

Introduction. 2

Safety. 4

Assembly. 9

Operation 10

Maintenance. 21

Troubleshooting 33

Deze kettingzaag voor bosbouwtoepassingen is bestemd voor boswerkzaamheden zoals vellen, Snoeien en zagen.

Let op: Nationale wetgeving kan het gebruik van dit product möglich beperken.

Productbeschrijving

De Husqvarna 543 XP, 543 XPG maar hettingzaagmodellen met een verbrandingsmotor.

Er worden voortdurend gewerkt aan het verhogen van uw gezilghid en efficiente tijdens bedrijf. Neem voor meer informatie contact op met uw dealer.

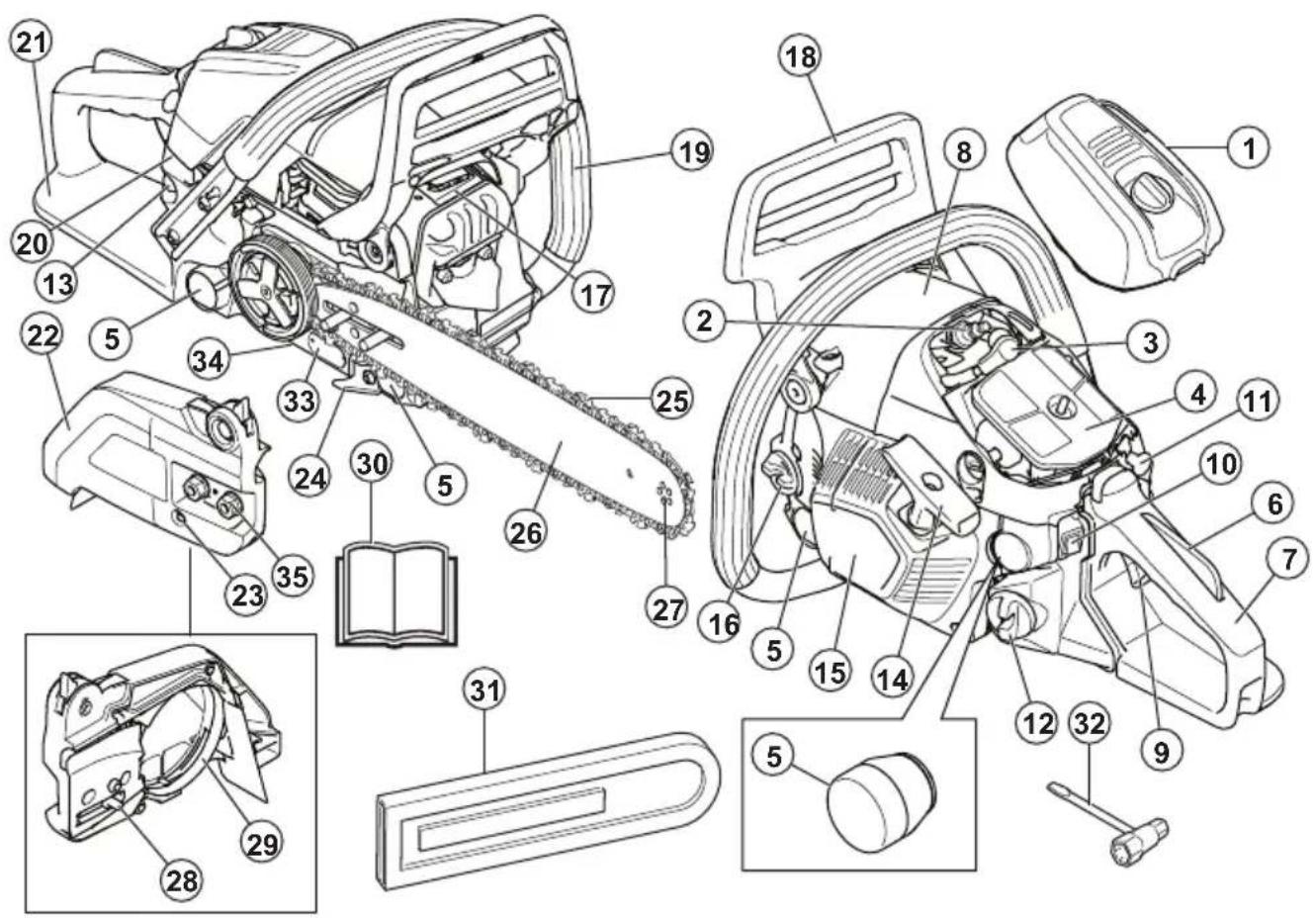

Productverzicht

1. Luchtfilterdeksel
2. Bougie
3. Bougiekap

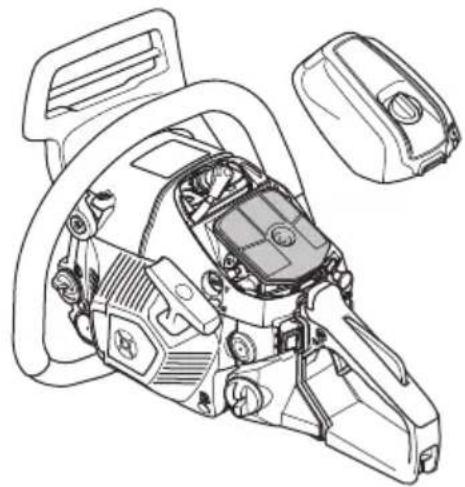

4. Luchtfilter

5. Trillingdempingssystem, 4 stuks

6. Gashendelvergrendeling
7. Achterste handvat

8. Informatie- en waarschuwingsplaatje

9. Gashendel

10. Start/stop-schakelaar
11. Chokehendel
12. Brandstoftank
13. Primerbalg van brandstofpomp
14. Startkoordhendel
15. Starterhuis
16. Kettingolietank
17. Geluideddemper
18. Kettingrem met terugslagbeevilig
19. Voorste handgreep

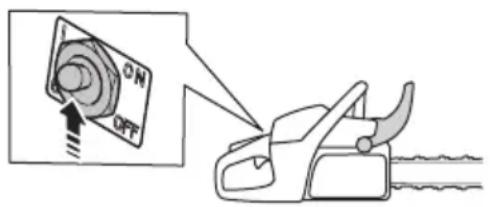

20. Schakelaar voor handgreepverwarming (543 XPG)
21. Rechterhandbescherming
22. Koppelingsdeksel
23. Kettingspannerschroef
24. Kettingvanger
25. Zaagketting
26. Geleider
27. Neuswiel
28. Stelpen van de hettingspanner
29. Remvoering
30. Bedieningshandleiding
31. Transportbescherming
32. Ring-steeksleutel
33. Product- en serienummerplaatje
34. Afstelschroef, oliepomp
35. Zaagbladmoeren

Regulation 2017". Het gegardeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 230

De gebruiker要去 steeds beide handen gebruiken om deze motorkettingzaag te bedieren.

Bedien de motorkettingzaag nooit met eén hand.

Laat de punt van het zaagblad nooit in contactkommeneteen Voorwerp.

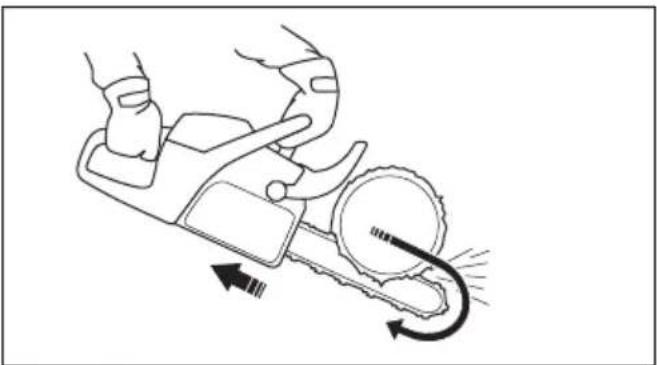

Waarschuwing! Er kan terugslag optreden wanneer de punt van het zaagblad in contact komt met een voorwerp en een reactie veroorzaken waardoor het zaagblad omhoog enaarachten naar de gebruiker toe komt. Dit kan ernstig persoonlijk letsel veroorzaken.

Kettingrem, geactiveerd (rechts).
Kettingrem, nicht geactiveerd (links).

Symbolen op het product

Onachtzaam of onjuist gebruik van dit product kan ernstig of dodelijk letsel aan de gebruiker of anderen toebrengen.

Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

Draag aktijd een goedgekeurde
veiligheidshelm, goedgekeurde
gehoorbescherming en een veiligheidsbril
of vizier.

Dit product voldoet aan de geldende EGrichtlijnen.

Dit product voldoet aan de geldende VKregelgeving.

Geluidsemissiesaar het omgevingslabel volgens de richtlijen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control)

De chokehendel in stand 'open'.

De chokehendel in stand 'gesloten'.

Brandstofpomp.

Brandstof bijvullen.

Zaagkettingolie aanbrengen.

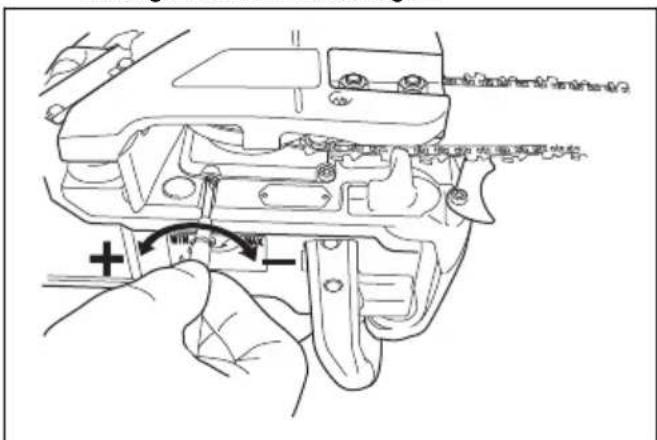

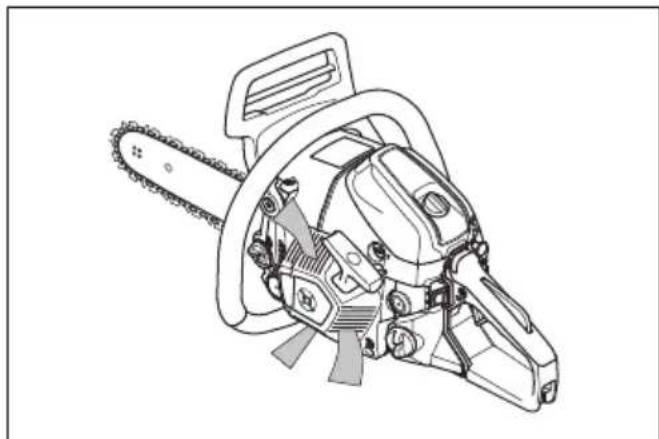

Afstelling van de olie-pomp.

Let op: Overige op de machine aangegeven symbolen/plaatjes verwijzen maar eisen aan certificering voor bepaalde markten.

Veiligkeit

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wort gebrukt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Een kettingzaag kan bij onjuist of onachtzaam gebruik een gevaarlijk apparaat�zijn dat ernstig letsel of de dood kan veroorzaken. Het is erg belangrijk dat u deze bedieningshandleiding leest en begrijpt.
• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik nooit een product dat gewijzigd lijkt te zijn door anderen, en gebruik uitsluitend de voor dit product aanbevolen accessoires. Niet goedgekeurde wijzigingen en/of nicht-originele onderdelen+kennen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden.
• Een gelebruekte geluidemper/vonkenschem en het montageoppervlak van het vonkenschem kunnen afzettingen van verbrandingsdeeltjes bevatten die kankerverwekkend hunnen zich. Vermijd blootstelling aan deze verbindingen bij het hanteren van de

geluidemper en/of het vonkenscherm. Raadpleeg Geluidemper op pagina 202 voordat u met de geluidemper en/of het vonkenscherm gaat werken.

• Langdurige inademing van de uitlaatgassen van de motor, kettingolienevel en zaagstof kan een gevaar voor de gezondheid opleveren.
• Dit product producertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedieren.
• De informatatie in deze gebruikershandleiding kan nooit de kennis verrangen die een vakman via opledingen en praktische ervaring heeft verworven. Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk要去en,要去 u een expert raadplegen. Neem contact op met uw servicedealer of een ervaren kettingzaaggebruiker. Vermijd gebruik waarvan u vindt dat u Niet voldoende gekwalificeerd bent!

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Voordat u het product gaat gebruiken, moet u weten wat terugslag is en hoe u dit kurz voorkomen. Zie Informatie over terugslag op pagina 207 voor instructies.
• Gebruik nooit een machine die defect is.
• Gebruik nooit een product met zichtbare beschadigingen aan de bougiekap en/of ontstekingskabel. Er bestaat een risico van vonkvorming, wat brand kan peroorzaken.
• Gebruik het product nooit wanner u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermögen, beordelingsvermögen of coordinatie+kennen beinvloeden.
• Gebruik het product Niet in ongunstige weersomstandigheden, zoals dichte mist, hevige

regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, zo kan de grond glad zichn, de wind de valrichting van de boom beinvloeden enz.

• Start de kettingzaag nooit voordat het zaagblad, de zaagketting en alle=kappen correct gemonteerd zich. Zie Montage op pagina 204 voor instructies. Wanner het zaagblad en de zaagketting Niet op de kettingzaag zich gemonteerd, kan de koppeling losraken en ernstig letsel veroorzaken.

• Start het product nooit binnenshuis. Vergeet zich dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.
• De uitlaatgassen van de motor zijn heet en{kennen vonden bevatten die brand kuren veroorzaken. Start het product nooit in de buurt vanlicht ontvlambaar materiaal!
• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen de dieren in contact komen met het product of uw contrôle over het product belemmeren.
• Sta nooit toe dat kinderen het product gebruiken of in de buurt van het product komen. Omdat het product is uitgerust met een terugverende start/stopschakelaar en kan worden gestart op lage snelheid en met weinig kracht op de starthendel, kennen zichskleine kinderen onder bepaalde omstandigheden het product op eigencracht starten. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Verwijder waarom de bougiekap wonneer u geen toezicht houdt op het product.
• Om volledige controle te hebben over het product is hetoodzakelijk dat u stabel staat. Werk nooit terwijl u op een trap staat, hoog in een boom of opplaatsen waar u geen stabiele ondergrond hebt om op te staan.

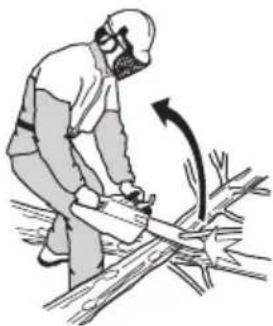

• Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in

de buurt of een ander voorwerp raken, en terugslagveroorzaken.

• Gebruik het product nooit door dit met een hand vast te houden. U kunt dit product Niet veilig onder controle houden met een hand.

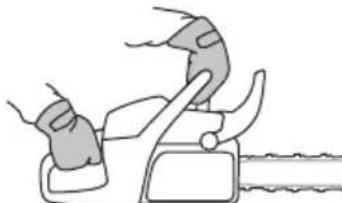

• Houd het product altijd met twee handen vast. Hou uwrechterland op de achechterhandgreep en uw linkerhand op de voorhandgreep. Alle gebruikers, zowel rechts- als linkshandigen,要去en deze greep gebruiken. Houd de handgrepen stevig met de duimen en vingers om de handgrepen van het productBeen. Met deze greep minimiseert u het terugslagrisico en behoudt u de controle over het product. Laat de handvatten Niet los!

• Gebruik het product nooit boven schouderhoogte.

• Gebruik het product nooit als u Niet de möglichkheid heeft om hulp in te roepen in het geval van een ongeval.
• Wonneer u zich verplaatst要去 het product vergrendeld worden met de kettingrem en要去 de motor uitgeschakeld worden. Houd het product vast met de geleider en zaagkettingaar achteren gericht. Als het om transport van het product of een langere verplaatsingaat, moet u een transportbescherming op de geleider aanbrengen.

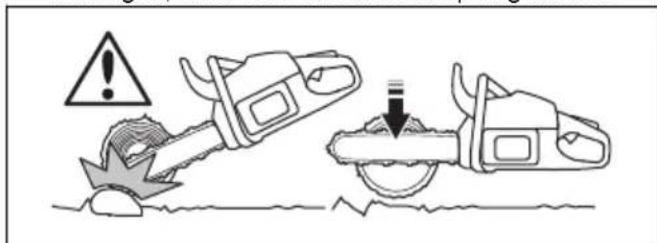

• Wonneer u het product op de grond plaatst, moet u de zaagketting met de kettingrem blokkeren en ervoor zorgen dat u het product continu in de gaten kunt honden. Als het product langereijd Niet gebruikt worden, moet u de motor uitzetten.

• Soms komen snippers vast te zitten in het koppelingsdeksel, waardoor de ketting blokkeert. Stop alkijd eerst de motor voordat u deze verwijdert.

• Een motor laten draaien in een afgesloten of slecht geventileerde ruimte kan de dood tot gevolg hebben door koolmonoxidevergiftingig.
• De uitlaatdampen van de motor zijn heet en{kunnen vonken bevatten die brand kurenveroorzaken. Start het product Niet in gesloten ruimtes of in de buurt vanlicht ontvlambaar materiaal.
• Gebruik de kettingrem als parkeerrem wanner u het product start en wanner u korte afstanden aflegt. Draag het product alttijd aan de voorhandgreep. Dit vermindert de kans dat u of≦iemand in uw buurt worden geraakt door de zaagketting.
• Als men teveel worden blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanner u symptomen heeft die wijzen op te grote blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen kome meestal voor op vingers, handen of polsen. Deze symptomen+kennen toenen bij koude temperaturen.
• Het is nicht möglichk om elke situatie die zich kan voordoen tijdens het gebruik van dit product te vermelden. Wees algtd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder gaat. Aarzel Niet om contact op te nemen met uw leverancier of met Husqvarna als u nog vragen hebt over het gebruik van dit product. We+zijn graag bereid om u te adviseren of u te helpen uw product op een efficiente en veilige manier te gebruiken. Volg een opleiding in het gebruik van kettingzagen. Uw dealer, bosbouwschool of uw bilbiotheek kennu u vertellen welk opleidingsmaterial en welke cursussen beschikbaar+zijn.

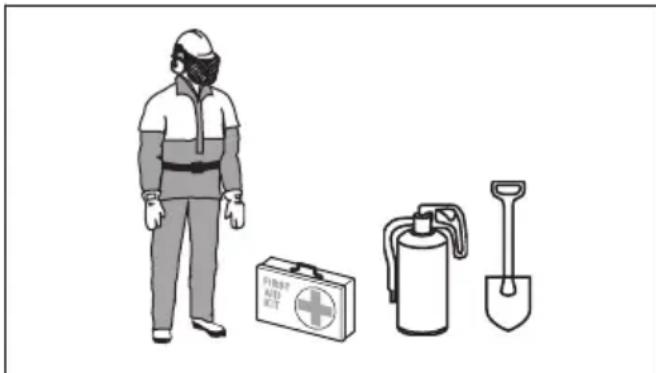

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• De meeste ongelukken met een kettingzaag gebeuren wanner de zaagketting contact maakt met de gebruiker. U要去 goedgekeurde persoonlijke beschermingsmiddelen gebruiken wanner u het product gebruikt. Persoonlijke beschermingsmiddelen bieden geen volledige bescherming gegen letsel, maar+kunnen bij een ongeval wel de ernst van het letsel beperken. Neem contact op met uw servicedaler voor de aanbevolen verilgheidsuitrusting.
• Uw kleding moet nauwsluitend zich zonder uw bewegingsvrijheid te beperken. Controllerer regelmatig de toestand van uw persoonlijke beschermingsmiddelen.
  Draag een goedgekeurde veiligheidshelm.
• Gebruik goedgekeurde gehoorbescherming. Langdurige bloatstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik.altijd een veiligheidsbril of gezichtsvizier om de kans op letsel door wegvliegende voorwerpen te verkleinen. Het product kan voorwerpen zoals spaanders,kleine stukjes hout enz.met groe krachtwegslingeren.Dit kan leiden tot ernstig letsel,vooral aan ogen.
  Draag handschoenen met zaagbescherming.
  Draag een broek met zaagbescherming.
• Draag laarzen met zaagbescherming, stalen neuzen en antislipzolen.
• U要去 alsijd een EHBO-kit bij de hand hebben.
• Gevaar voor vonkvorming. Zorg dat u een brandblusser en een schop bij de hand hebt om bosbranden te voorkomen.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defect zijn.
• Controller de veiligheidsvoorzieningen regelmatin op een juiste werkung. Zie Deveiligheidsvozrieningen op het product onderhonden en controleren op pagina 218.
• Als de veiligheidsvoorzieningen defect়n, neem dan contact op met uw Husqvarna service dealer.

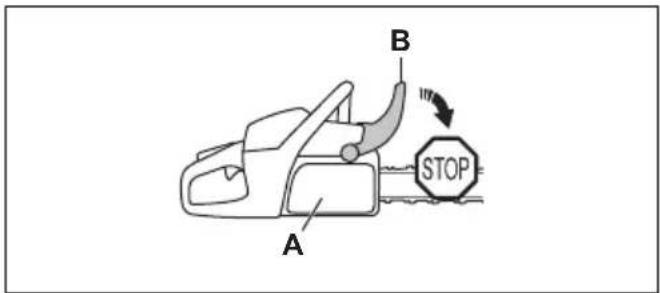

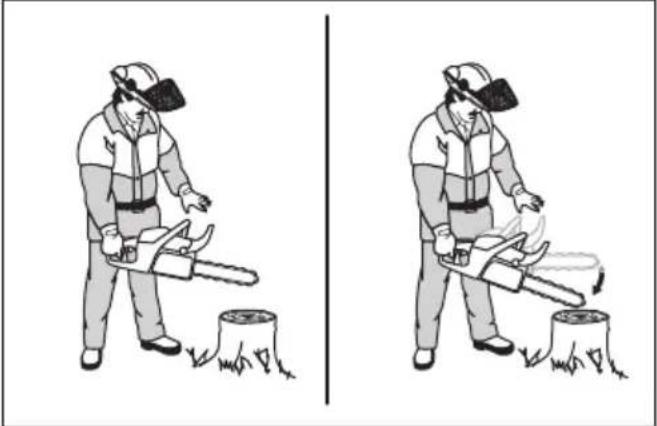

Kettingrem met terugslagbeveiling

Uw product heeft een kettingrem die de zaagketting stopt in het geval van terugslag. Een kettingrem verminder het risico op oncegvallen, maar alleen u kunt ze voorkomen.

De kettingrem (A) wordt handmatig geactiveerd (via uw linkerhand) of automatisch via het traagheidsmechanisme. Duw de terugslagbeveiliging (B) maar voren om de kettingrem handmatig in te schakelen.

Trek de terugslagbeveiliging maar achefteren om de kettingrem uit te schakelen.

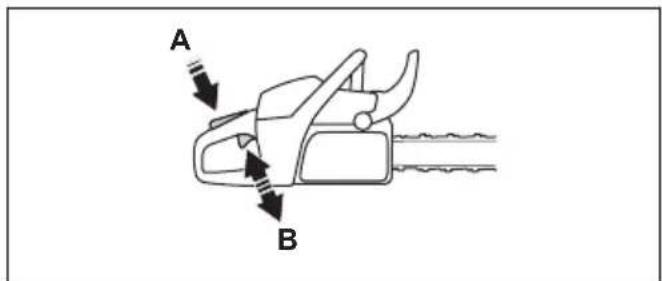

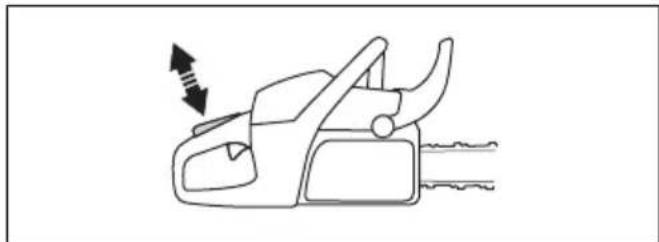

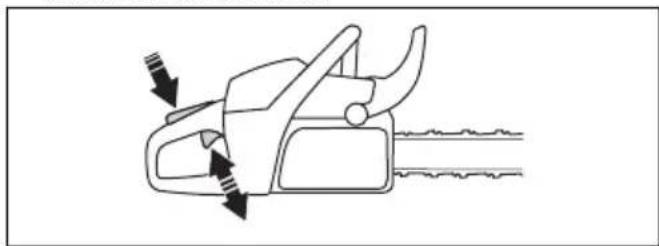

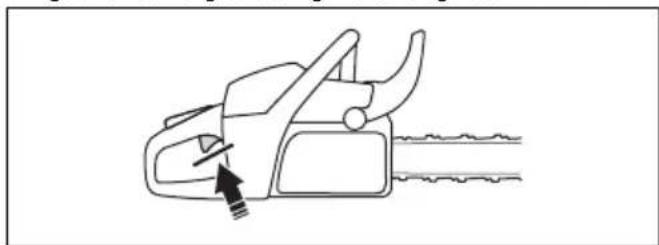

Gashendelvergrendeling

De vergrendeling van de gashendel voorkomt dat de gashendel per ongeluk worden bediend. Pak de handgreep vast en druk de vergrendeling van de gashendel in (A) om de gashendel (B) te ontgrendelen. Als u de handgreep loslaat, keren de gashendel en de vergrendeling van de gashendel terug maar hun beginpositions. Deze functie vergrendelt de gashendel bij stationair toerental.

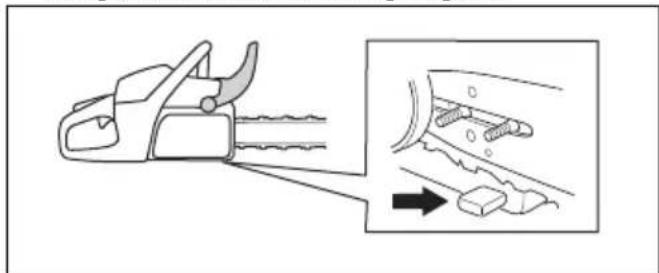

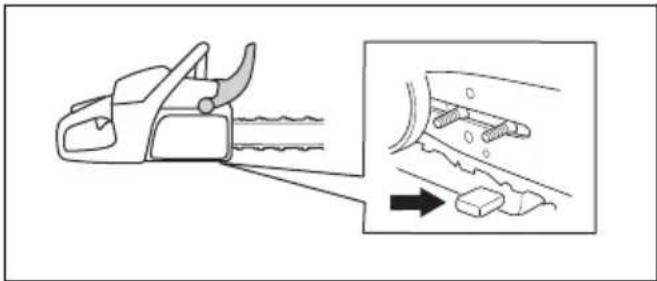

Kettingvanger

De kettingvanger vangt de zaagketting op als deze breekt of losraakt. Door de juiste kettingspanning in

acht te nemen en de zaagketting en geleider goed te onderhoden, verkleint u de kans op ongevallen.

De rechterhandbescherming beschermt uw hand op de中断handgreep. De rechterhandbescherming biedt u bescherming als de zaagketting breekt of losraakt. De rechterhandbescherming biedt u ook bescherming tegen takken of twijgen.

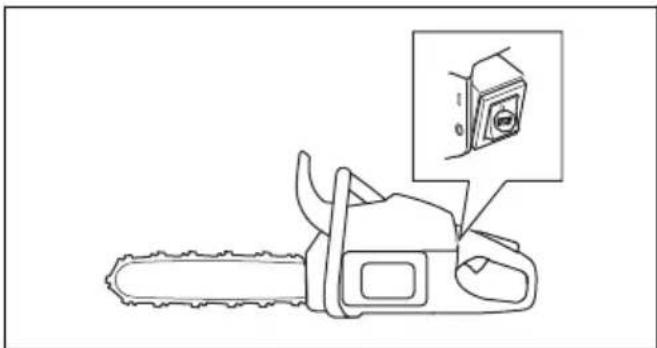

Trillingdempingssysteme

Het trillingdempingssysteme vermindert trillingen in de handgrepen. Trillingdempers fungeren als scheiding tussen de productbehuzing en de handgreep.

Raadpleeg Productoverzicht op pagina 197 voor informatie over de locatie van het trillingdempingssystem op uw product.

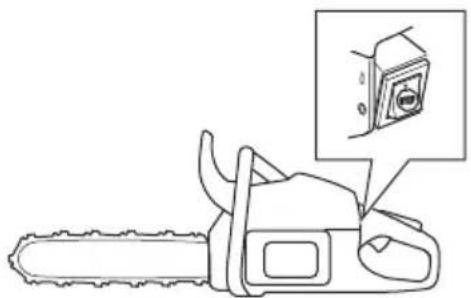

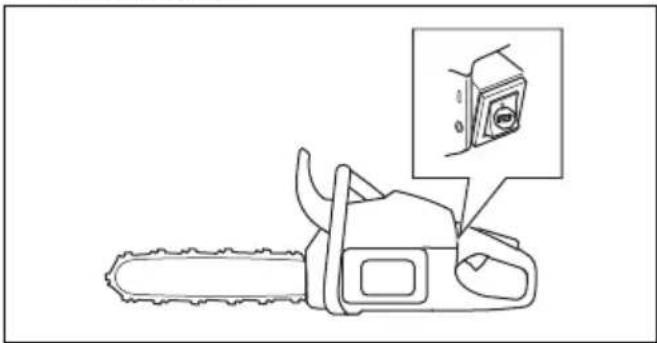

Schakel de motor uit met de start/stop-schakelaar.

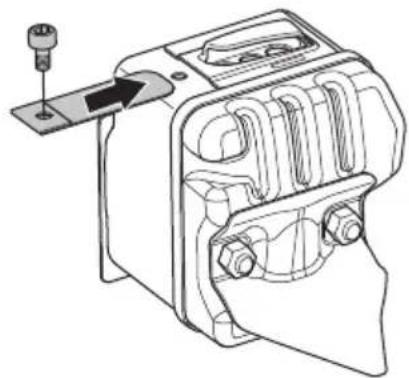

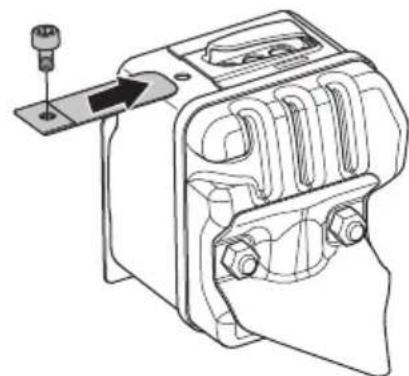

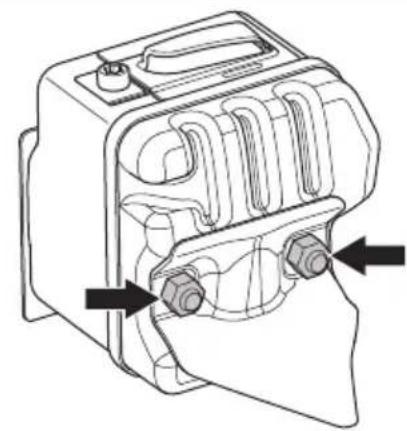

Geluiddempper

WAARSCHUWING: De

geluidemper wordt erg heetijdens en na gebruik en bij stationair toerental. Hierdoor is er brandgevaar, vooral wanner u het product in de nabijheid van brandbare materialen en/of dampen gebruikt.

WAARSCHUWING: Gebruik het product nooit zonder geluiddemper of met een defecte geluiddemper. Wanneer de geluiddemper defect is, stijgt het geluidsniveau en neemt het risico op brand toe. Houd brandblusmiddelen binnen handbereik. Gebruik een product nooit zonder of met een defect vonkenopvangnet als u in uw werkgebied een vondenopvangnet要去 hebben.

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen uit de buurt te houden van de gebruiker. In gebieden met een warm en droog klimaat kan het risico op brand erg groot zich. Volg de lokale voorschriften en onderhoudsinstructies.

Brandstofveiligheid

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Zorg voor een goede ventilatie tijdens het tanken en het Mengen van brandstof (benzine en tweetaktolie).
• Brandstof en brandstofdampen zijn zeer brandgevaarlijk en{kunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees daarom voorzichtig wonneer u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering.
• Wees voorzichtig bij het hanteren van brandstof en kettingolie. Vergeet het brand-, explosie- en inademingsgevaar Niet.
• Rook Niet en planta ook geen warme voorwerpen in de buurt van de brandstof.
• Stop de motor en LAST hem voor het tanken enkele minutes afkoelen.
• Open de dop van de tank voorzichtig wanner u wilt tanken zodate eventuele overdruk langzaam verdwijnt.

• Draai de dop van de tank goed vast na het tanken.
  Tank nooit wonneer de motor van de machine loopt.

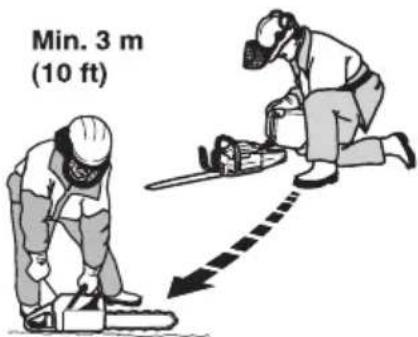

• Verwijder het product algid ten minste 3m (10 ft)uit de buurt van de tankplaats en brandstofbron voordat u het product gaat starten.

Na het tanken zijn er nog enkele situates waarin u het product nooit mag starten:

• Als u brandstof of kettingolie op het product hebt gemorst. Neem alle gemorste brandstof af enaar de benzineresten verdampen.
• Als u brandstof op uzelf of op uw kleding hebt gemorst. Trek schone kleding aan en was uw lichaamsdelen die in contact+zijn gekomen met brandstof. Gebruik water en zeep.
• Als het product brandstof lekt. Controller de brandstoffank, tankdop en brandstoffleidingen regelmatinig op lekke.

Veiligheidsinstrumenties voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreiben. Laat professioneel onderhoudspersoneel alle andere service en reparations uitvoeren.
  Voer met regelmaat de in deze handleiding beschreiben veiligheidscontroles en onderhouds-en service-instructies uit. Regelmatig onderhoud verlengt de levensduur van het product en verkleint de kans op ongevallen. Zie Onderhoud op pagina 217 voor instructies.
• Neem contact op met uw servicedealer als u na het uityvoeren van onderhoud het product Niet kurz goedkeuren volgens de in deze bedieningshandleiding opgenomen veiligheidscontroles. Wij garanderen dat u waar professionele reparaties en service voor uw product krijgt.

Veiligheidsinstructies voor snijuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik alleen goedgekeurde combinaties van zaagblad/zaagketting en de hulpmiddelen voor vrijlen. Zie Accessoires op pagina 231 voor instructies.
• Draag veiligheidshandschoenen wanner u onderhoud aan de zaagketting uitvoert of de zaagketting gezruikt. Ook een zaagketting die nicht beweegt, kan verwondingen veroorzaken.

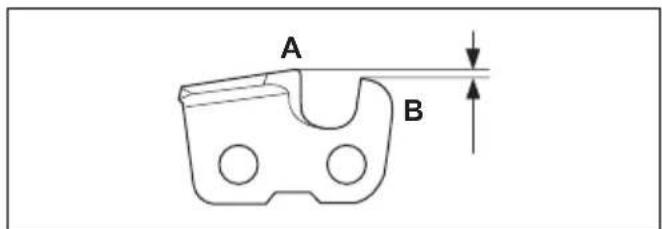

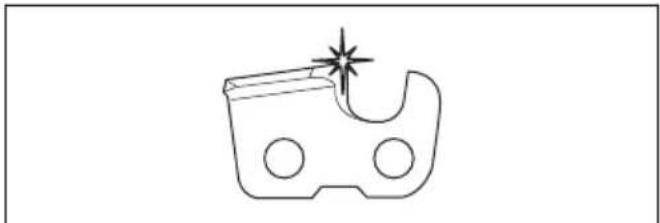

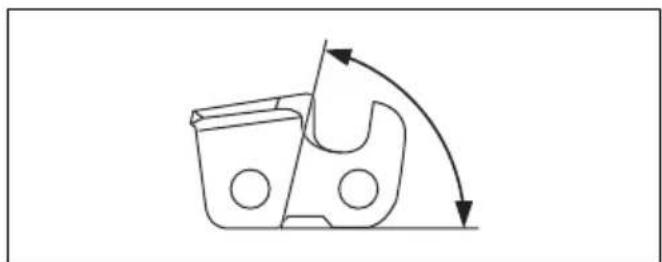

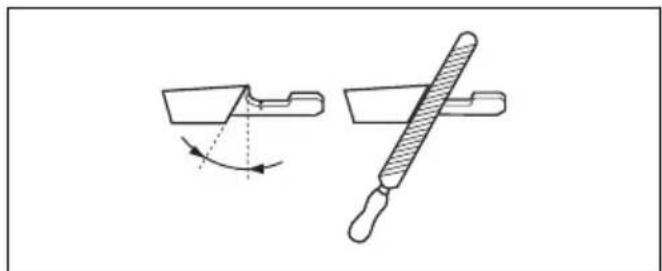

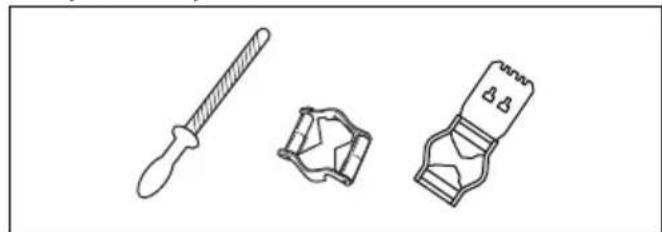

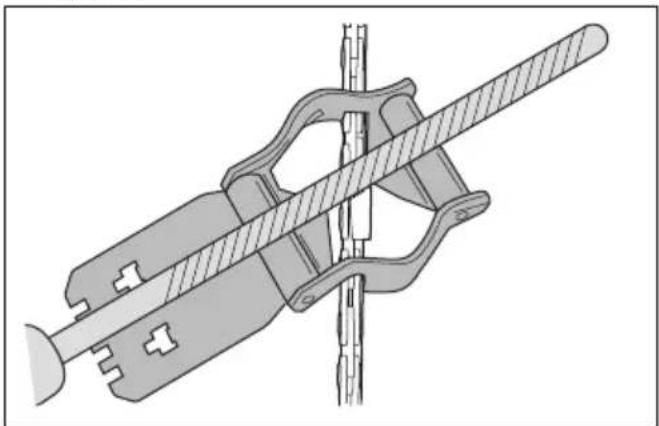

• Houd de zaagtanden goed geslepen. Volg de instructies en gebruik de aanbevolen vijlmal. Een beschadigde of verkeerd geslepen zaagketting vergroot de kans op ongevallen.

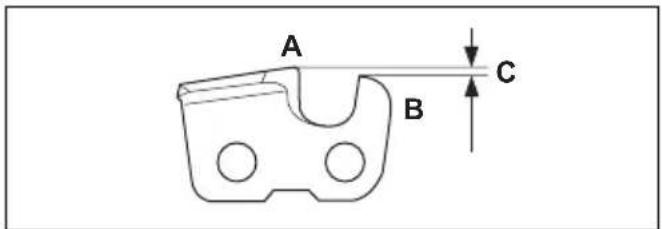

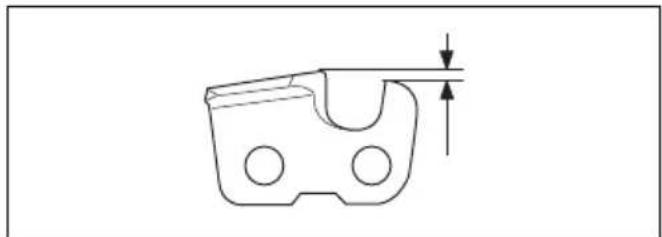

Zorg voor de correcte tanddiepte. Volg de instructies en gebruik de aanbevolen instelling voor de vijlmal. Als de tanddiepte te groot is, vergroot dit de kans op terugslag.

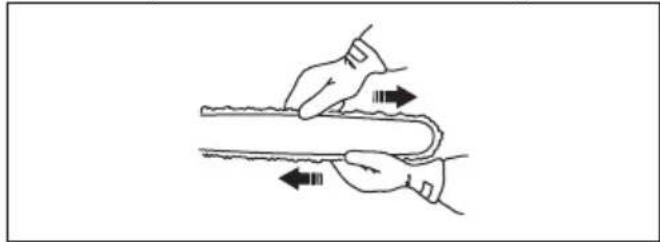

Zorg dat de zaagketting de juiste spanning heeft. Als de zaagketting Niet strak gegen het zaagblad loopt, kan de zaagketting van het zaagblad lopen. Een verkeerde kettingspanning zorgt voor overmatige slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel. Zie De spanning van de zaagketting afstellen op pagina 225.

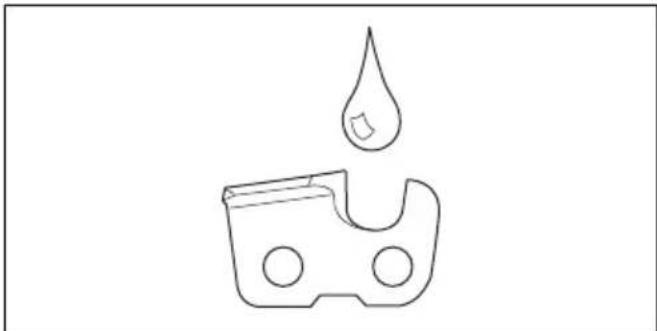

Voer regelmatig onderhoud uit op de snijuitrusting en houd deze goed gesmeerd. Bij onvoldoende smering van de zaagketting is de kans op slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel groter.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

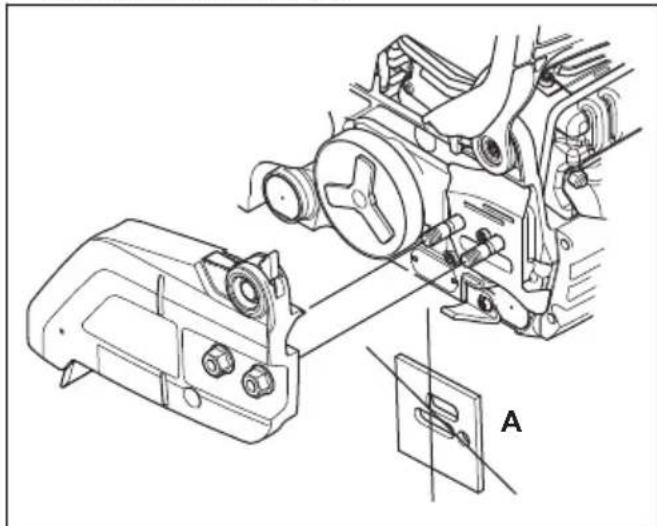

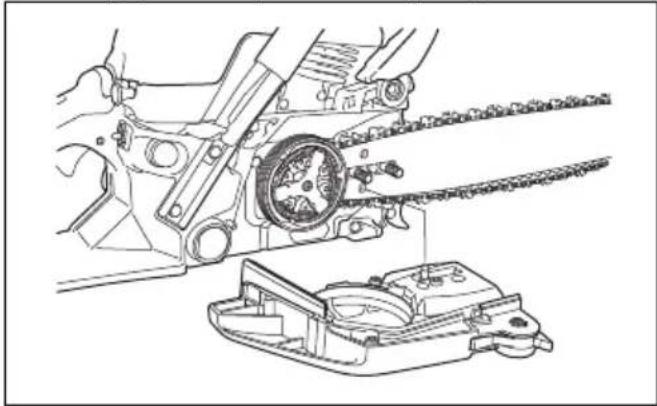

Geleider en zaagketting monteren

1. Schakel de kettingrem UIT.

2. Draai de zaagbladmoeren los en verwijder het koppelingsdeksel. Verwijder de transportbescherming (A).

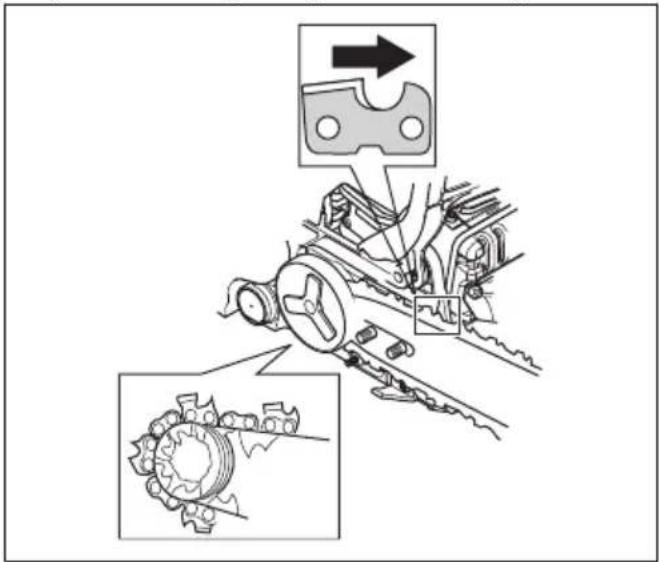

1. Plaats het zaagblad op de zaagbladbout. Duw het zaagblad in dechterste positie.

2. Monteer de zaagketting rond het aandrijftandwiel enplaats de ketting in de groef van het zaagblad.

WAARSCHUWING: Draag alttj veiligheidshandschoenen wanner u de zaagketting monteert.

1. Zorg dat de snijkanten van de zaagschakels op de bovenrand van het zaagblad waar voren wijzen.
2. Lijn het gat in het zaagblad uit met de stelpen van de kettingspanner enplaats het koppelingsdeksel.

1. Draai de zaagbladmoer handvast aan.

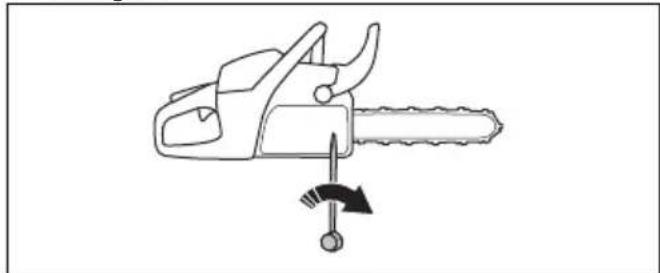

2. Zet de zaagketting vast. Zie De spanning van de zaagketting afstellen op pagina 225 voor instructies.
3. Draai de zaagbladmoeren vast.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

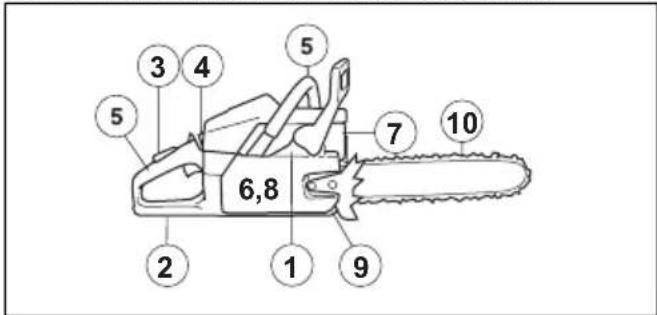

De werkung controleren voordat u het product gebruikt

1. Controller of de kettingrem correct werkt en nicht beschadigd is.
2. Controller of de rechtberhandbescherming nicht is beschadigd.
3. Controller of de gashendelvergrendeling correct Werkt en nicht beschadigd is.
4. Controller of de start/stop-knop correct werkt en nicht beschadigd is.
5. Zorg ervoor dat er geen olie op de handgrepen zit.
6. Controller of het trillingdempingssystemeem correct werk et niet beschadigd is.
7. Controller of de geluidemper correct is aangebracht en nicht beschadigd is.
8. Controller of alle onderdelen van het product correct zijn aangebracht en Niet beschadigdংn of ontbreken.

9. Controller of de kettingvanger correct is aangebracht.

10. Controller de spanning van de zaagketting.

Brandstof

Dit product is uitgerust met een tweetaktmotor.

OPGELET: Een verkeerde soort brandstof kan leiden tot motorschade. Gebruik een(AP)ngsel van benzine en tweetaktolie.

Voorgemengde brandstof

• Gebruik voorgemengde Husqvarna-alkylaatbrandstof voor optimale prestaties en een lange levensduur van de motor. Deze brandstof bevat minder schadelijke stoffen dan reguliere brandstof waardoor de uitsoot van schadelijke uitlaatgassen worden beperkt. Bij gebruik van deze brandstof blijven er minder verbrandingsresten in de motor acheter waardoor de onderdelen van de motor schoner blijven.

Brandstof mengen

Benzine

• Gebruik hoogwaardige loodvrijne benzine met maximaal 10% ethanol (E10).

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON/87 AKI. Een lager octaangetal kan leiden tot pingelen van de motor wat tot motorschade kan leiden.

Tweetaktolie

• Gebruik voor de Beste resultaten en optimale prestaties Husqvarna tweetaktolie.
• Als geen Husqvarna tweetaktolie beschikbaar is, gebruik dan een andere hoogwaardige tweetaktolie voor luchtgekoelde motoren. Bespreek de keuze van de tweetaktolie met uw servicedaler.

OPGELET: Gebruik geen tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil. Gebruik geen olie die is bedoeld voor viertaktmotoren.

Benzine en tweetaktolie(AP)

Benzine, liter Tweetaktolie,	liter
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

OPGELET: Wonneer ukleine hoeveelheden brandstof mengt, kunnen kleine fouten grote gevolgen hebben voor de mengverhouding.Meet de hoeveelheid olie nauwkeurig af om het juiste mensgel te verkrijgen.

1. Giet de helft van de benzine in een schone brandstofbestendige houder.
2. Voeg de volledige hoeveelheid olie toe.
3. Schud het brandstofmengsel.
4. Giet de resterende hoeveelheid benzine in de houder.
5. Schud het brandstofmengsel grondig.

OPGELET: Meng maximaal de hoveeelheid brandstof die u nodig hebt voor 1 maand.

Brandstoftank vullen

WAARSCHUWING: Houd u voor uw eigien veiligheid aan de volgende procedure.

1. Stop de motor en LAST de motor afkoelen.
2. Maak het gebied rond de brandstoftankdop goed schoon.

1. Schud de container en zorg ervoor dat de brandstof volledig is gemengd.
2. Draai de brandstoftankdop langzaam los om de druk te lately ontsnappen.
3. Vul de brandstoftank.

OPGELET: Zorg dat er nicht te veel brandstof in de brandstoffank zit. De brandstof zet uit wanner deze heet wordt.

1. Draai de tankdop volledig vast.

2. Verwijder gemorste brandstof op en rond het product.

3. Verwijder het product algid ten minste 3 m uit de buurt van de tankplaats en brandstofbron voordat u het product gaat starten.

Let op: Zie Productverzicht op pagina 197 om te zien waar de brandstoffank op uw product is.

De motor laten inlopen

• Laat de motor tijdens de eerste 10 bedrijfsuren nicht langdurig bij nullast draaien verwijl u volgas geeft.

De juiste kettingolie gebruiken

WAARSCHUWING: Gebruik geen afgewerkte olie. Dit kan leiden tot letsel bij uzelf en schade aan het milieu. Afgewerkte olie veroorzaakt ook schade aan de oliepomp, de geleider en de zaagketting.

WAARSCHUWING: De zaagketting kan breken bij onvoldoende smering van de zaagcomponenten. De gebruiker kan hierdoor ernstig of dodelijk letsel oplopen.

WAARSCHUWING: Dit product beschikt over een functie die ervoor zorgtdat de brandstof erder op is dan dekettingolie. Gebruik voor een goede werkinq van deze functie de juiste kettingolie. Bespreek de keuze van de kettingolie met uw servicedaler.

• Gebruik kettingolie van Husqvarna voor een maximale levensduur van de zaagketting en om negatieve effecten op het milieu te voorkomen. We adviseren u om een standardkettingolie te gebruiken als Husqvarna-kettingolie Niet verkrijgbaar is.
• Gebruik een kettingolie die goed aan de zaagketting hecht.
• Gebruik een kettingolie met een viscositeitsbereik dat bij de luchttemperatuur past.

OPGELET: Als de olie te dun is,
zal deze opraken voordat de brandstof oprakt. Bij temperaturen onder 0^ worden sommige kettingoliën te dik,
wat kan leiden tot beschadiging van de onderdelen van de oliepomp.

• Gebruik de aanbevolen snijuitrusting. Zie Accessoires op pagina 231.
• Verwijder de dop van de hettingolietank.
  Vul de kettingolietank met kettingolie.
• Bevestig de dop voorzichtig.

Let op: Zie Productverzicht op pagina 197 om te zien waar de kettingolietank op uw product is.

Informatie over terugslag

WAARSCHUWING: Als gevolg van terugslag kuren de gebruiker en anderen ernstig of dodelijk letsel oplopen. Om de risico's te beperken, moet u de oorzaken van terugslag kennen en weten hoe u terugslag kunt voorkomen.

Terugslag vindt plaats wanner de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp. Een terugslag kan plotseling en met große kracht optreden, waardoor het product richting de gebruiker worden geworpen.

Terugslag gebeurt altijd in de richting van de geleider. Meestal raakt het product de gebruiker, maar het kan ook in een andere richting bewegen. De bewegingsrichting worden bepaald door de manier waarop u het product gebruikt op het moment dat de terugslag optreedt.

Een Kleinere neusradius vermindert de kracht van deterugslag.

Gebruik een zaagketting met geringe terugslag om de effecten van terugslag te beperken. Laat de terugslagzone geen objecten raken.

zaagketting kan terugslag volledig voorkomen. Volg.altijd de instructies.

Veelgestelde vragen over terugslag

• ZalIRST hand de kettingrem bij terugslag alttid activeren?

Nee. Er is enige kracht nodig om de terugslagbeveiliging maar voren te duwen. Als u onvoldoende kracht gebrukt, worden de kettingrem nicht ingeschakeld. Bovendien要去 u het product stevig vasthouden met beiden handgrepen tijdens gebruik. Bij terugslag is het möglichk dat de kettingrem de zaagketting Niet stopt voordat deze u raakt. In sommige posities kunt u met uw hand nicht bij de terugslagbeveiliging om de kettingrem te activeren.

• Zal het traagheidsmechanisme de kettingrem bij terugslag algijd activeren?

Nee. Ten eerste要去 de kettingrem correct werken. Zie De kettingrem controlleren op pagina 219 voor instructies over het controlleren van de kettingrem. We raden aan deze controle altijd uit te voeren voor u het product gebruikt. Ten tweede要去 de terugslag voldoende sterk zich om de kettingrem te activeren. Als de kettingrem te gevoelig is, kan deze inschakelen tijdens ruw gebruik.

• Zal de kettingrem bij bij terugslag algtd beschemmen gegen letsel?

Nee, de kettingrem要去 goed werkem om bescherming te konnen bieden. Bij een terugslag moet de kettingrem geactiveerd worden om de zaagketting te stoppen. Als u zich dicht bij het zaagblad bevindt, is het möglichk dat de kettingrem de zaagketting Niet opijd stopt voordat deze u raakt.

WAARSCHUWING: Alleen met een juiste werktechniek kurz u terugslag voorkomen.

Product starten

Starten als de motor koud is

WAARSCHUWING: De kettingrem moet geactiveerd zich wanner u de kettingzaag start, om de kans op letsel te beperken.

1. Duw de terugslagbeveiliging maar voren om de kettingrem in te schakelen.

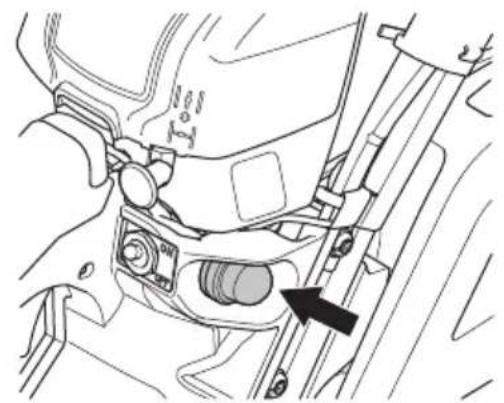

1. Druk 6 keer op het primerbalgje van de brandstofpomp of anders net zo vaak tot het balgje zich met brandstof vult. Het is Niet nodig het balgje volledig te vullen.

1. Zet de chokehendel in de chokestand.

1. Ga verder maar Product starten op pagina 209 voormeer instructies.

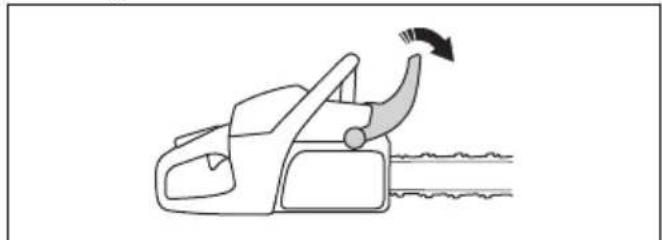

Met warme motor starten

WAARSCHUWING: De kettingrem moet geactiveerd zich wanneer u de kettingzaag start, om de kans op letsel te beperken.

1. Duw de terugslagbeveiliging maar voren om de kettingrem in te schakelen.

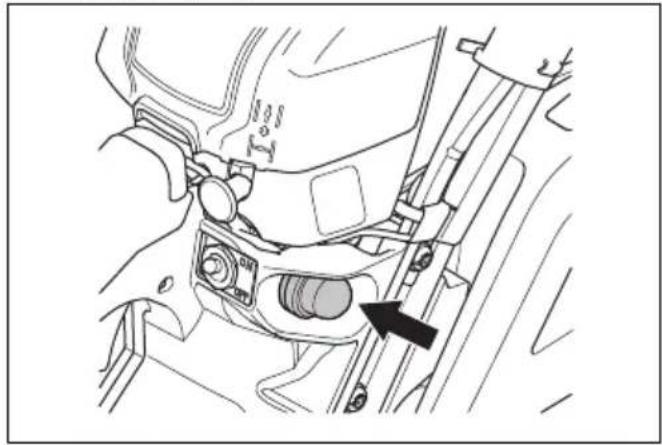

1. Druk 6 keer op het primerbalgje van de brandstofpomp of anders net zo vaak tot het balgje zich met brandstof vult. Het is Niet nodig het balgje volledig te vullen.

1. Ga verder maar Product starten op pagina 209voormeer instructies.

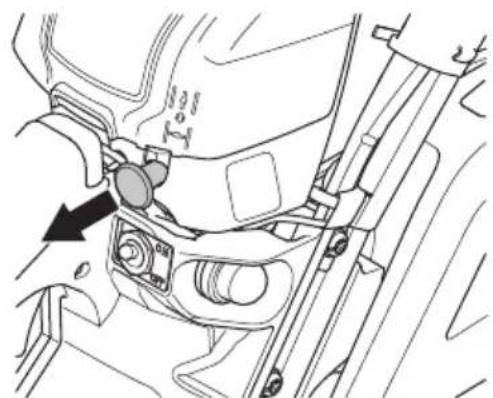

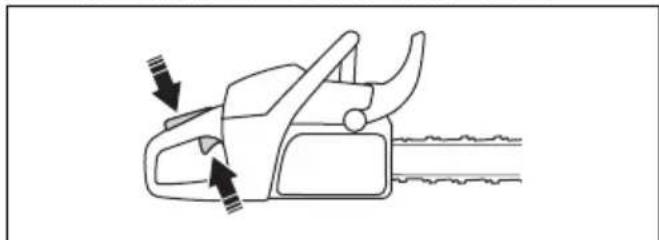

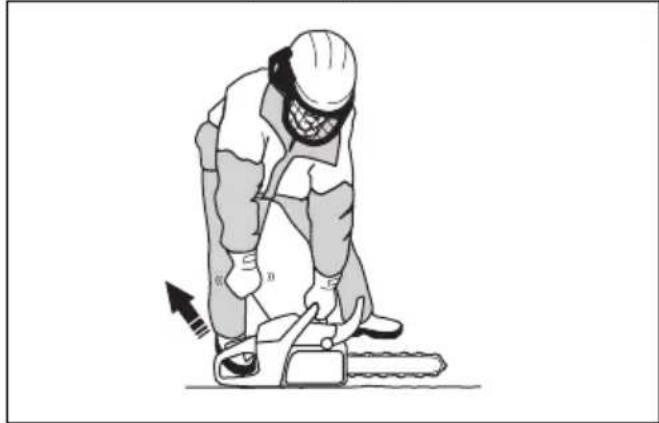

Product starten

WAARSCHUWING: Zet uw voeten in een stabiele positie wanner u de motor start.

WAARSCHUWING: Als de zaagketting bij stationair toerental draait, neem dan contact op met uw servicedaler en gebruik het product Niet.

1. Plaats het product op de grond.
2. Plaats uw linkerhand op de voorhandgreep.
3. Plaats uwrechtervoet in de voetgreep op dechterhandgreep.
4. Trek met uw rechterhand langzaam aan de greedp van het startkoord totdat u watstand voelt.

WAARSCHUWING: Wikkel het startkoord nicht rond uw hand.

1. Trek snel en stevig aan de greedp van het startkoord.

OPGELET: Trek het startkoord Niet helemaal uit en LAST de greedniet los.Dit kan schade aan het productveroorzaken.

a) Als u het product start bij koude motor, trekt u aan de grep van het startkoord tot de motor aanslaat.

Let op: Aan een kuchend geluid kurz u horen dat de motor za aanslaan.

b) Schakel de choke uit.

1. Trek aan de greep van het startkoord totdat de motor start.
2. Koppel de gashendelvergrendeling snel los om de motor met stationair toerental te lien draaien.

1. Trek de terugslagbeveiliging maar achefteren om de kettingrem te ontgrendelen.

1. Gebruik het product.

Product stoppen

• Druk de start-/stop-schakelaar maar positie '0' om de motor te stoppen.

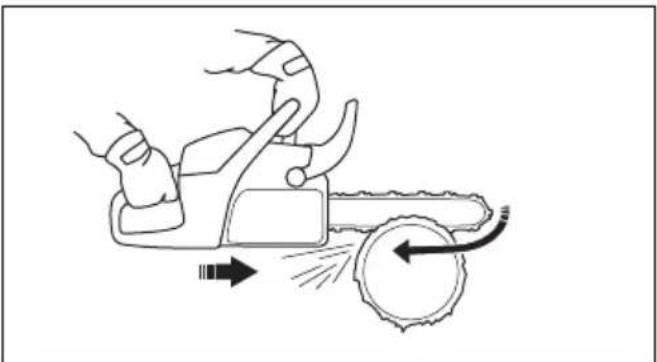

Trekslag en duwslag

U kunt met het product op twee manieren hout zagen.

• U zaagt met een trekkende ketting wanner u zaagt met de onderzijde van de geleider. De zaagketting wordenijdens het zagen door deBoom getrokken. In deze positie heb u een betere controle over het product en de positie van de terugslagzone.

• U zaagt met een duwende ketting wanner u zaagt met de bovenzijde van de geleider. De zaagketting duwt het product in de richting van de gebruiker.

WAARSCHUWING: Als de zaagketting vastraakt in de boomstam, kan het productaar u toe worden geduwd. Houd het product stevig vast en zorg ervoor dat de terugslagrisico-sector van het zaagblad Niet de boom raakt en een terugslagveroorzaakt.

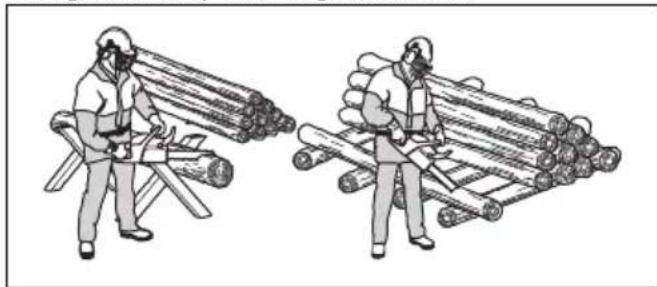

Zaagtechnieken gebruiken

WAARSCHUWING: Gebruik volgas tijdens het zagen en breng het toerental terug maar stationair na elke zaagsnede.

OPGELET: De motor kan beschadigd raken als hij te lang op vol vermogen draait bij nullast.

1. Leg de stam op een zaagbok of steun.

WAARSCHUWING: Zaag stammen nicht als deze op een stapel liggen. Dat verhoojt het risico op terugslag en kan ernstig of fataal letsel toebrengen.

1. Verwijder de doorgezaagde stukken uit het werkterrein.

WAARSCHUWING:

Doorgezaagde stukken op het werkterrein verhogen het risico op terugslag en verliezen van uw evenwicht.

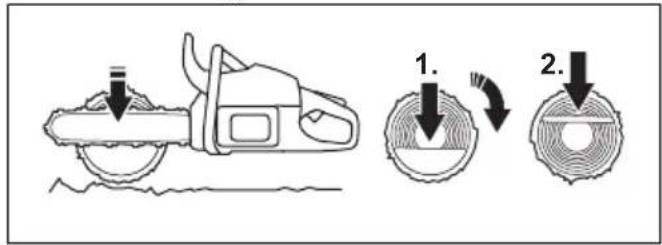

Stammen zagen op de grond

1. Zaag de stam met een treksglag. Gebruik het volle vermogen, maar wees voorbereid op ongelukken.

WAARSCHUWING: Zorg dat de zaagketting de grond Niet raakt wanner u de zaagsnede voltoit.

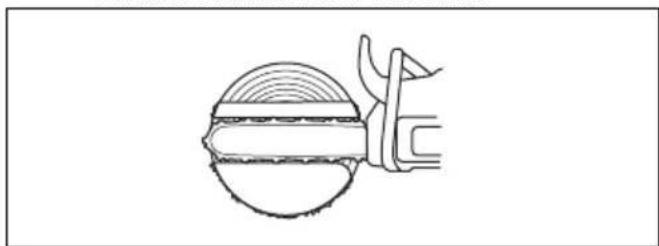

1. Zaag ongeveer 13 door de stam en stop dan. Roteer de stam en zaag van de andere kant.

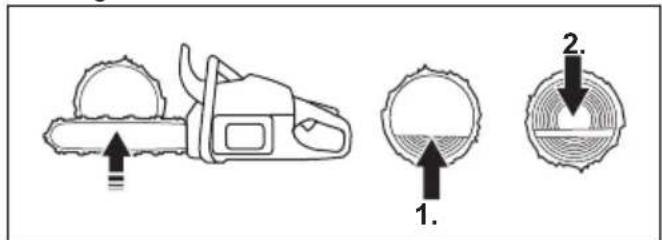

Een stam doorzagen met ondersteuning aan een uiteinde

WAARSCHUWING: Zorg dat de stam Niet breektijdens het zagen. Volg de onderstaande instructies.

1. Zaag de stam ongeveer 13 door met een duwslag.
2. Zaag de stam door met een trekslag totdat de twee zaagsneden elkaar raken.

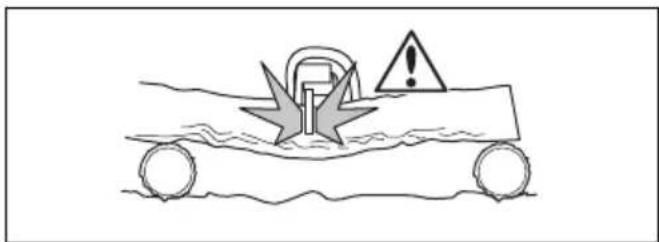

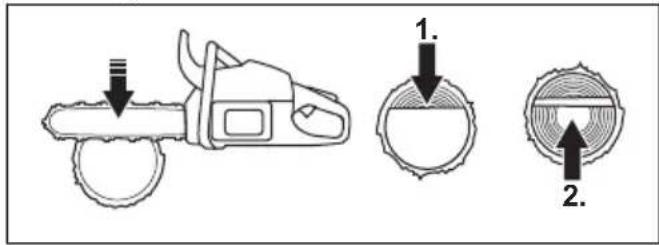

Een stam doorzagen met ondersteuning aan twee uiteinden

WAARSCHUWING: Zorg dat de zaagketting Niet vstraakt in de stamijdens het zagen. Volg de onderstaande instructies.

1. Zaag de stam ongeveer 13 door met een trekslag.

2. Zaag de rest van de stam door met een duwslag om de zaagsnede te voltooien.

WAARSCHUWING: Stop de motor als de zaagketting vastraakt in de stam. Gebruik een hefboom om de zaagsnede te openen en het product te verwijderen. Probeer het product Niet met de hand los te trekken. Dit kan leiden tot letsel wonneer het product plotseling losschiet.

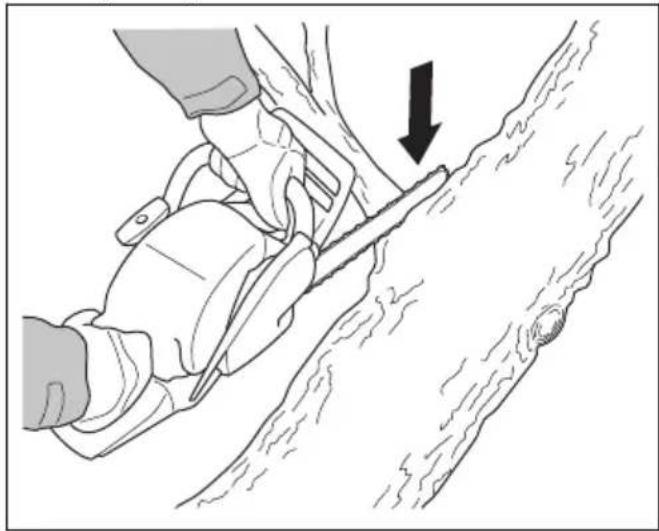

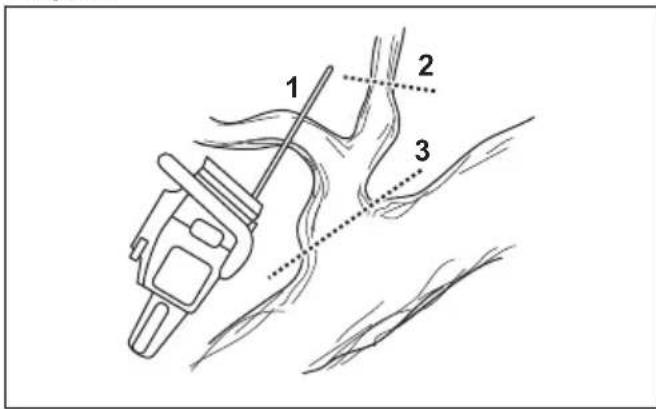

De snoeitechnieken gebruiken

Let op: Gebruik de zaagtechniek voor/DDke takken. Zie Zaagtechnieken gebruiken op pagina 210.

WAARSCHUWING: Het
ondevalsrisico is erg groot wanner u de
snoeitechniek gekruikt. Zie Informatie over
terugslag op pagina 207 voor instructies
over het voorkomen van terugslag.

WAARSCHUWING: Snoei takken een voor een. Wees voorzichtig met het verwijderen vankleine takken en zaag nooit meerdere struiken ofkleine takken tegelijk door.Kleine takken kannen klem komen te zitten in de zaagketting en veilig gebruik van het product verhinderen.

Let op: Zaag de takken indien nodig stukje voor stukje af.

1. Verwijder de takken aan de rechtzerijde van de stam.

a) Houd het zaagblad aan de rechterkant van de stam en de romp van het product gegen de stam.

b) Selecteer de toepasselijkke zaagtechniek voor de spanning in de tak.

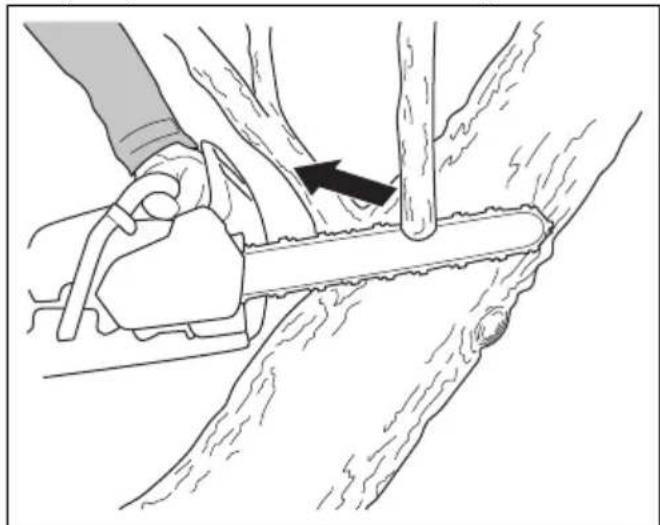

WAARSCHUWING: Als

u Niet zeker weet hoe u de tak moet doorzagen, neemt u contact op met een professionele kettingzaaggebruiker voordat u verder gaat.

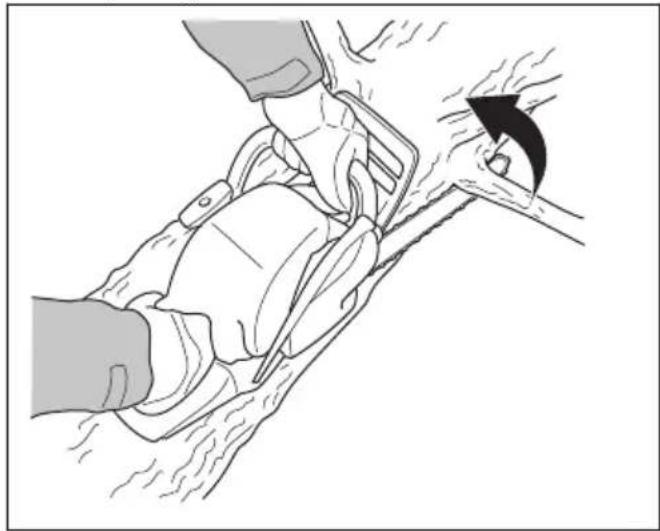

1. Verwijder de takken op de bovenkant van de stam.

a) Houd het product op de stam en LAST het zaagblad langs de stam bewegen.
b) Zaag de stam door met een duwslag.

1. Verwijder de takken aan de linkerzijde van de stam.

a) Selecteer de toepasselijkke zaagtechniek voor de spanning in de tak.

WAARSCHUWING: Als

u Niet zeker weet hoe u de tak moet doorzagen, neemt u contact op met een professionele kettingzaaggebruiker voordat u verder gaat.

Zie Bomen en takken zagen die onder spanning staan op pagina 215 voor instructies over het zagen van takken die onder spanning staan.

De boomveltechniek gebruiken

WAARSCHUWING: Een boom

vellen vergt veel ervaring. Woon indien möglichk een cursus voor het gebruik van een kettingzaag bij. Neem contact op met een gebruiker met ervaring voor meer informatie.

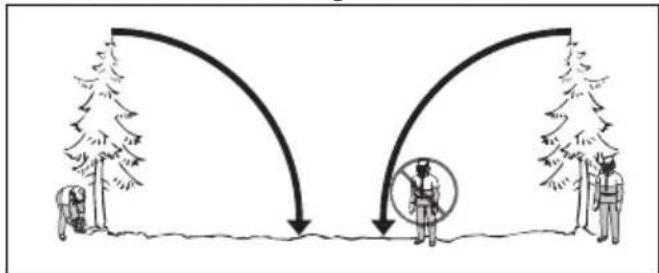

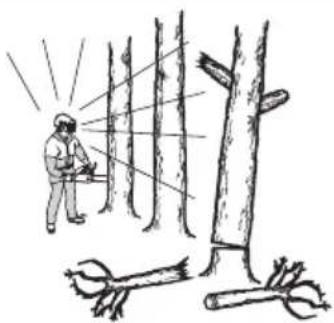

Veilige afstand houden

1. Zorg dat omstanders op veilige afstand staan: minstens 2,5 keer de lengte van de boom.

1. Zorg ervoor dat niemand zich voor en tijdens het vellen in de risicozone bevindt.

De valrichting bepalen

1. Bepaal in welke richting de boom moet vallen. De boom moet zodenig vallen dat u de stam gemakkelijk kan snoeien en zagen. Het is belangrijk dat u stabel staat en veilig kan bewegen.

WAARSCHUWING: Als het gevaarlijk of Niet möglich is de boom in zijn naturulijke richting te lately vallen, maar deBoom dan in een andere richting vallen.

1. Bepaal de natuurlijke valrichting van de boom. Denk bijvoorbeeld aan de helling en kromming van de boom, windrichting, locatie van de takken en het gewicht van sneeuw.
2. Controller of er obstakels zich, zoals andere bomen, hoogspanningsmasten, wegen en/of gebouwen.
3. Controller de stam op beschadigingen en rotte plekken.

WAARSCHUWING: Een rotte plek in de stam kan tot gevolg hebben dat de boom valt voordat u hem volledig hebt doorgezaagd.

1. Zorg dat de boom vrij is van beschadigde of dode takken die kuren afbreken en u raken tijdens het vellen.
2. Zorg dat deBoom Niet gegen een andereboom valt. Het is gevaarlijk om een vastgeraatke boom op degrond te krijgen en het ongevalsrisico is erg groot. Zie Een vastgeraatke boom losmaken op pagina 215

WAARSCHUWING: Bij

belangrijke bewerkingen, moet u uw gehoorbescherming verwijderen zodra de boom is geveld. Het is belangrijk dat u omgevingsgeluid en waarschuwingen kunt horen.

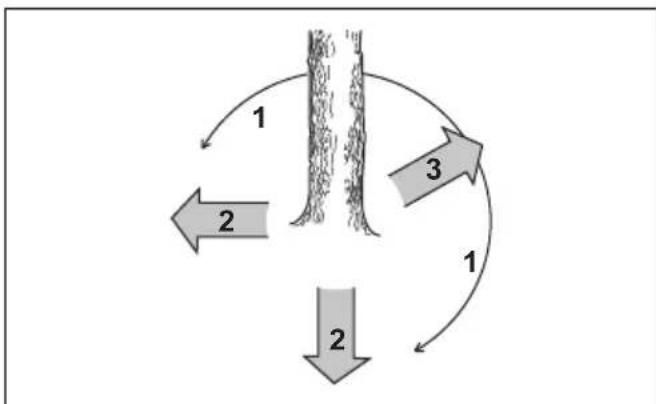

De stam ontdoen van takken en een vrij pad maken

Zaag alle takken vanaf schouderhoogte maar beneden af.

1. Zaag door met een trekslag van boven maar beneden. Zorg dat de boom:tussen u en het product staat.

1. Zorg dat de werkomgeving rond deBoom vrij is van ondergroei.Verwijder het afgezaagde materiaal uit de werkomgeving.

2. Controller de omgeving op obstakels Zoals stenen, takken en gaten. Er要去 een obstakelvrij vluchtpad zich wanner de boom valt. De vluchtweg要去 in een hoek van circa 135 graden (schuin afterwards) gegenover de geplande valrichting liggen.

3. De gevarenzone

4. De vluchtweg
5. De valrichting

Boom=kappen

Husqvarna raadt u aan de inkepingen aan te brengen en verrolgens gebruik te make n van de veilige hoek-

methode bij het vellen van een boom. De veilige hoekmethode helpt u een juist scharnierstuk te makeen en de valrichting te sturen.

WAARSCHUWING: Vel geen bomen met een diameter die groter is dan twee keer de zaagbladlengthe. Hiervoor要去 u speciale training volgen.

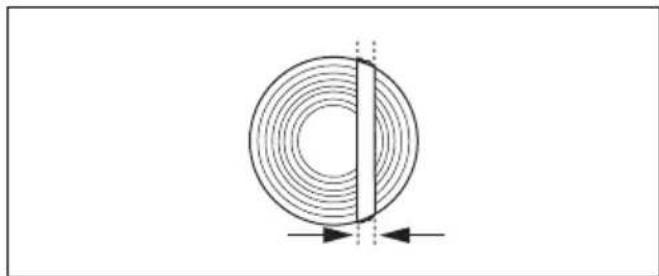

Het scharnierstuk

De belangrijkste procedure tijdens het vellen van een boom is het makeen van het juiste scharnierstuk. Met een juist scharnierstuk stuart u de valrichting en zorgt u dat de velprocedure veilig verloopt.

De dikte van het scharnierstuk moet gewelijk zijn aan en minimaal 10% ়n van de boomdiameter.

WAARSCHUWING: Als het scharmierstuk onjuist of te dun is, hebt u geen controle over de valrichting.

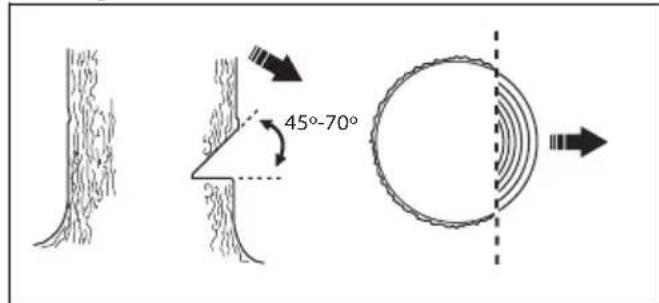

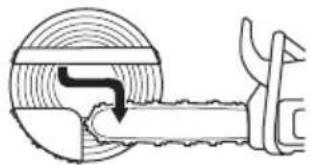

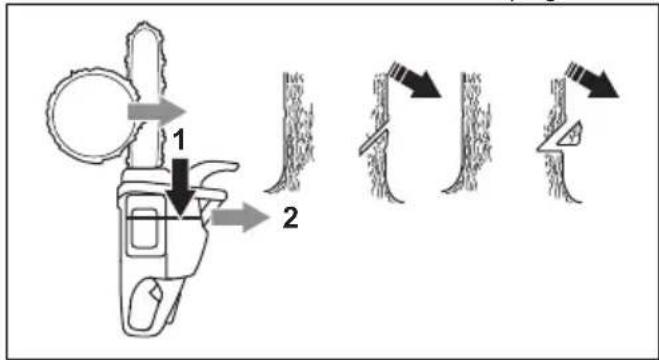

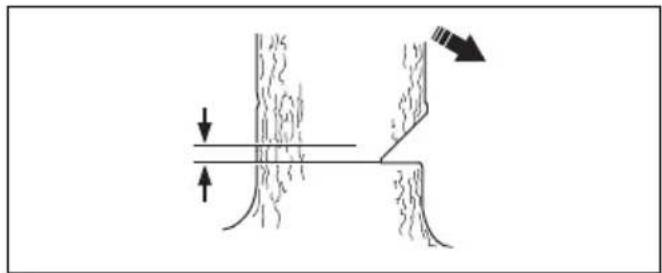

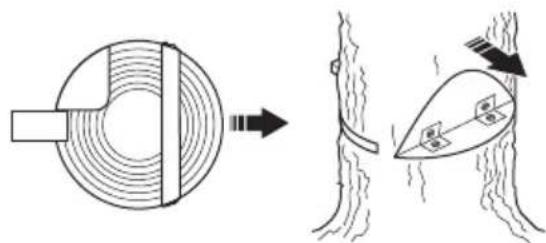

Richtingssneden aanbrengen

1. Maak de inkepingen tot op 14 van de diameter van de boom. De bovenste en onderste inkepingen要去en in een hoek van 45^ - 70^ van elkaar worden aangebracht.

a) Maak de bovenste inkeping. Lijn de markings (1) voor de valrichting op het product uit met de valrichting (2) van de boom. Blijfijken het product en links van de boom staan. Zaag met een korte trekslag.

b) Maak de onderste inkeping. Zorg dat het uiteinde van de onderste inkeping op hetzelfde puntuitkomt als dat van de bovenste inkeping.

1. Zorg dat de onderste inkeping horizontaal is en onder een hoek van 90^ ten opzichte van de valrichting.

De veilige hoek-methode gebruiken

De zaagsnede moet ie's boven de inkeping worden aangebracht.

WAARSCHUWING: Wees voorzichtig wanner u zaagt met de punt van het zaagblad. Begin te zagen met het onderste deel van de punt van het zaagblad wanner u een boring in de stam maakt.

1. Als de bruikbare zaaglente langer is dan de diameter van deBoom, voer dan deze stappen (a-d)uit.

a) Maak een boring recht in de stam om de breedte van het scharnierstuk te voltooien.

b) Zaag de stam door met een trekslag tot ongeveer 1/3 van de stam overblijft.

c) Trek het zaagblad 5-10 cm maarachten.
d) Zaag door de rest van de stam om een veilige hoek te voltooien van 5-10 cm breed.

1. Als de bruikbare zaaglente korter is dan de diameter van de boom, voer dan deze stappen (a-d)uit.

a) Maak een boring recht in de stam. De boring要去 zich uitsrekken tot 3/5 van de boomdiameter.
b) Zaag de rest van de stam door met een trekslag.

c) Zaagrecht in de stam vanaf de andere kant van de boom om het scharnierstuk te voltooien.
d) Zaag de stam door met een duwslag tot 13 van de stam overblift om de veilige hoek te voltooien.

1. Plaatsrecht van achteren een wig in de zaagsnede.

1. Zaag de hoek door om de boom te lately vallen.

Let op: Als de boom nicht valt, sla dan op de wig tot dit wel het geval is.

1. Wanner de boom begint te vallen, gebruik dan de vluchtweg om weg te stappen van de boom. Stap minimaal 5 m weg van deBoom.

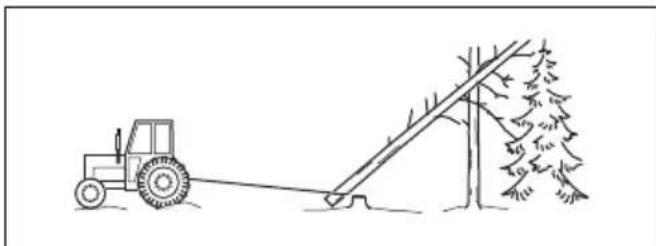

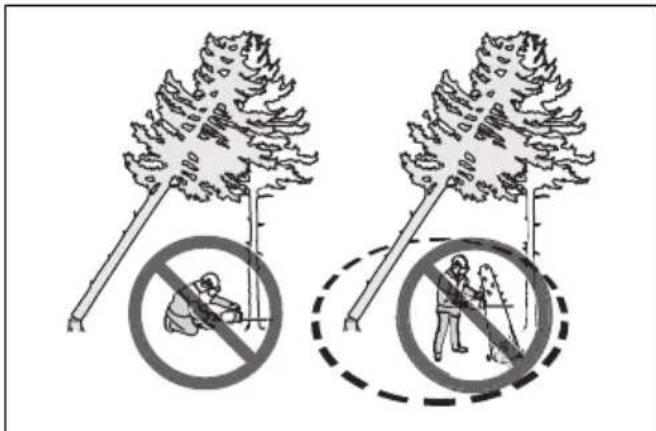

Een vastgeraakte boom losmaken

WAARSCHUWING: Het is erg gevaarlijk om een vastgeraakteBoom op de grond te krijgen en het ongevalsrisico is erg groot. Blijfuit de buurt van de risicozone en probeer een vastgeraakte boom Niet te vellen.

De veiligste methode is om een van de volgende lieren te gebruiken:

Gemonteerd op een trekker

• Draagbaar

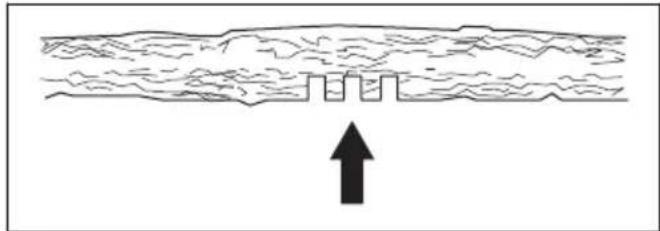

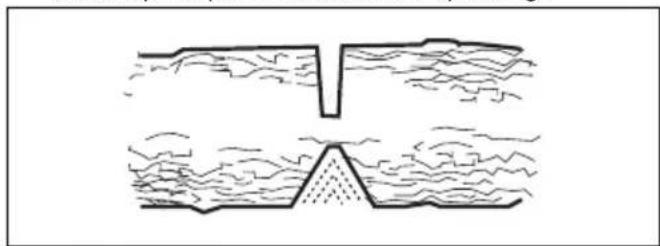

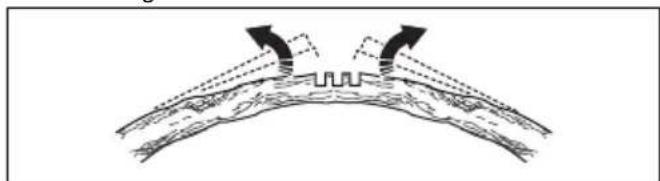

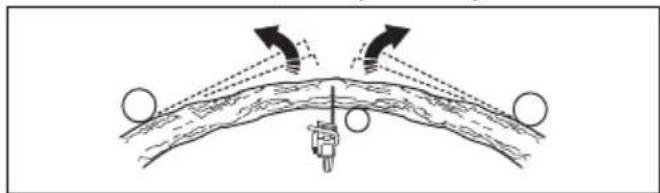

Bomen en takken zagen die onder spanning staan

1. Bepaal welke Kant van de boom of takken onder spanning staat.
2. Bepaal op welt punt de meeste spanning staat.

1. Bepaal de veiligste methode om de spanning af te latent.

Let op: In sommige situatuies is het alleen veilig om een lier te gebruiken en Niet uw product.

1. Ga op een plek staan waar de boom of tak u zich kan raken wonneer de spanning worden afgelaten.

1. Maak een of meerdere sden van voldoende diepte om de spanning af te lately. Zaag op of bij het punt van maximale spanning. Zorg dat de boom of tak breekt op het punt met maximale spanning.

WAARSCHUWING: Zaag een boom of tak die onder spanning staat nooit hebmaal door.

WAARSCHUWING: Wees zeer voorzichtig wonneer u een boom zaagt die gespannen staat. De kans bestaat dat deBoom erg snel beweegt voor of na het zagen. Als u op de verkeerde positie staat of verkeerd zaagt, loopt u het risico op ernstig letsel.

1. Als u de boom of tak dwars moet doorzagen, breng dan 2 tot 3 snedes aan met 2,5 cm (1 inch) ruimte ertussen en met een diepte van 5 cm (2 inch).

1. Blijf zagen tot de boom/tak buigt en de spanning wordt afgelaten.

1. Zaag de boom/tak vanaf de andere kant van de kromming, nadat de spanning is afgelaten.

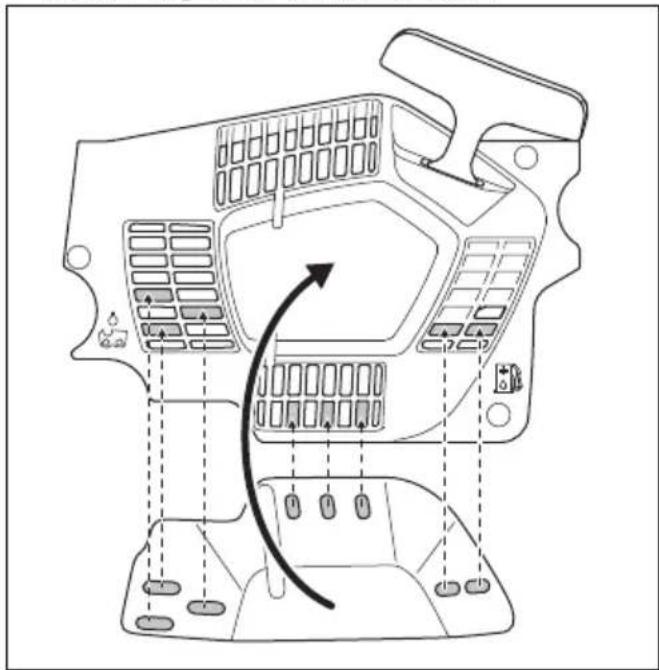

Het product gebruiken bij koud waar

OPGELET: Bij sneeuw en koud waar hunnen gebruiksproblemen optreden. Risico op een te lage motortemperatuur of ijs op het luchtfilter en de carburateur.

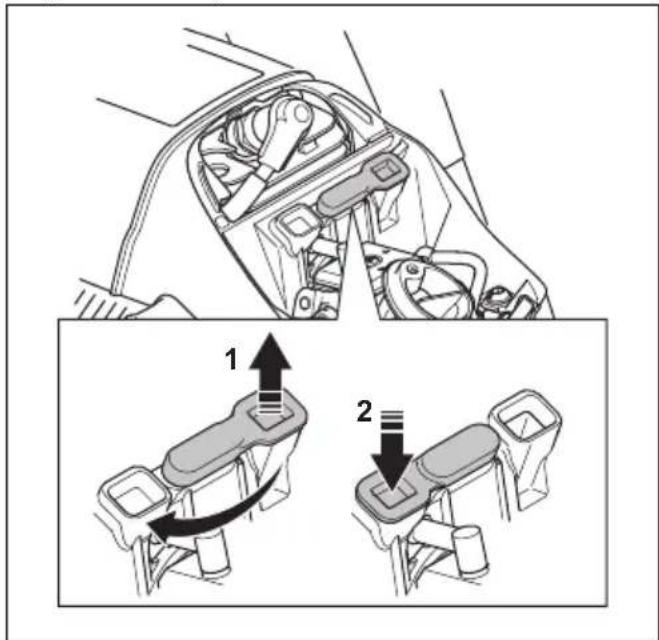

1. Verplaats bij temperatures onder 0^ de plug van positie 1aar positie 2.

1. Voor temperatureslager dan -5^ of gebruik in de sneeuw is een winterkap beschikbaar. Monteer de winterkap op het starterhuis. De winterkap vermindert de stroom van koele lucht en houdt sneeuw weg van de carburateurruimte.

OPGELET: Verwijder de winterkap als de temperatuur hoger is dan -5°C. Plaats de winterplug in positie 1 als de temperatuur

Elektrisch verwarmde handgrepen (543 XPG)

Op modellen met de aanduiding 'G' zich zowel de voorste als de achechterste handgrepen voorzien van elektrische verwarmingselementen. Een generator voorziet de verwarmingselementen van stroom.

Druk op de schakelaar om de verwarmingselementen in de handgrepen in te schakelen. De verwarmingselementen zijn ingeschakeld als de rode marketing op de schakelaar zichtaaar is.

De carburateurverwarming worden elektrisch afgesteld via eenthermostat. Dithoudt de carburateur op dejuiste temperatuur en voorkomt ijsvorming in de carburateur.

Onderhoud

Inleiding

begrepen voordat u onderhoud aan het product gaat UITvoeren.

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en

Onderhoudsschema

Dagelijks onderhoud Wekelijks onderhoud	Maandelijks onderhoud
Reinig de externe onderdelen van het product en zorg dat de handgrepen vrij zijn van olie.	Reinig het koelsystem. Zie Koelsystem reinigen op pagina 228	Controler de remband. Zie De rem-band controlleren op pagina 218.
Controller de gashendel en de gashendelingvergrendeling. Zie De gashendel en de vergrendeling van de gashendel controlleren op pagina 219.	Controller de starter, het startkoord en de terugspringveer.	Controller het centrum van de koppeling, de koppelingsstrommel en de koppelingsveer.
Zorg ervoor dat de trillingsdempers Niet beschadigd zijn.	Smeer het naaldlager. Zie Het naald-lager smeren op pagina 226.	Reinig de bougie. Zie De bougie con-troleren op pagina 223.
Reinig en controller de kettingrem. Zie De kettingrem controlleren op pagina 219.	Verwijder eventuele bramen op deranden van het zaagblad. Zie De terugslagbeveiliging en de kettingre-mactivering controlleren op pagina 218.	Reinig de externe onderdelen van de carburateur.
Controller de kettingvanger. Zie De geleider controlleren op pagina 227.	Reinig of verwang het vonkenscherm op de geluiddemper. Zie De ketting-vanger controlleren op pagina 219.	Controler het brandstofffilter en de brandstoffleiding. Vervang indien no-dig.
Dagelijks onderhoud Wekelijks onderhoud	oud Maandelijks onderhoud
Draai het zaagblad, controller en smeeropending en reinig de groef in het zaagblad. Zie De geleider contro-leren op pagina 227.	Reinig het gebied rond de carbura-teur.	Controller alle kabels en aansluitin-gen.

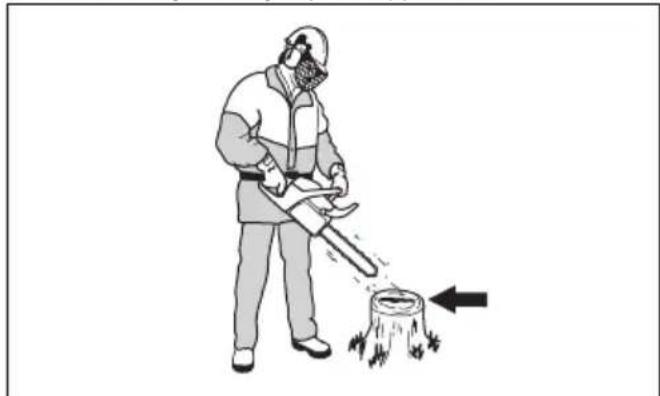

Controller of het zaagblad en deZAagketting voldoende oliesmering krijgen.	Reinig of verrang het luchtfilter. ZieHet luchtfilter reinigen op pagina 222.	Leeg de brandstoftank.
Controller de zaagketting. Zie Snij-uitrusting controlen op pagina 227.	Reinig tussen de ribben van de cilin-der.	Leeg de olietank.
Slijp de zaagketting en controller en spanning. Zie Zaagketting slijpen op pagina 223.
Controller het kettingaandrijfweit. Zie Het rim-aandrijftandwiel controlleren op pagina 226.
Reinig de luchtinlaat op de starter.
Controller of moeren en schroeven goed vastgedraaid zich.
Controller de stopschakelaar. Zie De start/stop-schakelaar controlen op pagina 220.
Controller of er geen brandstofuit de motor, tank of brandstofleidingen lekt.
Zorg dat de zaagketting nicht draait wonneer de motor stationair draait.
Zorg dat de rechterhandbescherming Niet beschadigd is.
Controller of de geluidemper cor-rect is bevestigd, Niet is beschadigd en of er geen delen van de demper ontbreken.

De veiligheidsvoorzieningen op het product onderhonden en controleren

De remband controlleren

1. Verwijder met een borstel houtstof, hors en vuil van de kettingrem en de koppelingsstrommel. Vuil en slijtage hebben een negatieve invloed op het remvermogen.

1. Controller de remband. De remvoering moet op het dunste punt minstens 0,6 mm (0,024 inch) dik zichn.

De terugslagbeveiliging en de kettingremactivering controleren

1. Controller of dererugslagbeveiligingschadigingen vertoont zoals materiaalbarsten.
2. Controller of de terugslagbeveiliging vrij beweegt en of deze veilig op het koppelingsdeksen is bevestigd.

1. Houd het product met 2 handen boven een boomstronk of een ander stabel oppervlak.

WAARSCHUWING: De motor dient uitgeschakeld teijken.

1. Laat de voorhandgreep los en LAST de punt van het zaagblad gegen de stomp vallen.

1. Controller of de kettingrem worden ingeschakeld wanneer de punt van het zaagblad de boomstronk raakt.

De kettingrem controlleren

1. Start het product. Zie Product starten op pagina 208 voor instructies.

WAARSCHUWING: Zorg ervoor dat de zaagketting Niet in aanraking komt met de grond of andere objecten.

1. Houd het product stevig vast.

2. Geef volgas en draai uw linkerpols gegen deterugslagbeveiliging om de kettingrem te activeren. De zaagketting moet onmiddelijk stoppen.

WAARSCHUWING: Laat het voorste handvat Niet los.

De gashendel en de vergrendeling van de gashendel controlleren

1. Controller of de gashendel en de gashendelvergrendeling vrij bewegen en of dereturnveer correct werkt.

1. Duw de gashendelvergrendeling omlaag en controllerer of deze terugkeert maar de oorspronkelijke stand wonneer u hem loslaat.

1. Controller of de gashendel vergrendeld is in de stationaire stand wanner de gashendelvergrendeling wordt losgelaten.

1. Start het product en LAST het op vol vermogen werken.
2. Laat de gashendel los en controller of de zaagketting stopt en blijft stilstaan.

WAARSCHUWING: Neem contact op met uw servicedaler als de zaagketting draaait werwijl de gashendel in de stationaire stand staat.

De kettingvanger controleren

1. Zorg ervoor dat de kettingvanger Niet beschadigd is.
2. Zorg ervoor dat de kettingvanger stabel is en vastgemaakt is aan het kettingzaaghuis.

Controleer de rechterhandbescherming

• Controller of de rechtsherhandbescherming beschadigingen vertoont zoals materiaalbarsten.

Trillingsdempingssysteme controleren

1. Controller de trillingdempers op scheuren of cervorming.
2. Controller of de trillingdempers op de juiste wijze zichn bevestigd op de motor en de handgreep.

Raadpleeg Productoverzicht op pagina 197 voor informatatie over de locatie van het trillingdempingssystem op uw product.

De start/stop-schakelaar controlleren

1. Start de motor.
2. Duw de start/stop-schakelaar maar de STOP-stand. De motor要去uitschakelen.

Geluiddemper controeren

WAARSCHUWING: Gebruik nooit een product met een defecte geluiddempo of een geluiddempo die in slechte staat verkeert.

WAARSCHUWING: Gebruik een product Niet als het vondenopvangnet op de geluiddempoontbreekt of defect is.

1. Controller de geluidemper op beschadigingen en defecten.

2. Zorg ervoor dat de geluidemper correct aan het product is bevestigd.

1. Reinig het vondenopvangnet wekelijks als uw product een speciaal vondenopvangnet heeft.

1. Vervang een beschadigde vondenopvangnet.

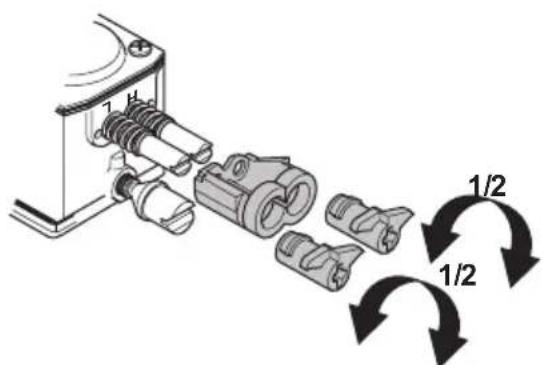

Carburateur met afstelbeperkingen

Let op: Neem contact op met uw servicedealer als u niet weet met welke carburateur uw product is uitgerust.

Ingevolge de milieu- en emissiewetgeving gelden er beperkingen voor de stelschroeven van de carburateur. Dit verminder de schadelijke uitlaatgassen van uw product. U kunt de stelschroeven maximaal 12 slag draaien.

Basisafstellingen en inlopen

De basisafstellingen van de carburateur worden in de fabriek uitgevoerd. Voor het aanbevolen stationaire toerental, die Technische gegevens op pagina 230.

OPGELET: Laat het product gedurende de eerste 10 bedrijsuren nicht met een te hoog toerental draaien.

OPGELET: Als de zaagketting bij stationair toerental draait, draait u de stelschroef voor stationair toerental linksom totdat de zaagketting stopt.

De naald voor laag toerental (L) afstellen

• Draai de naald voor laag toerental rechtsom tot de aanslag.

Let op: Als het product slecht op toerenkomt of als het stationair toerental Niet correct is,draai de naald dan linksom. Draai de naald voorlaag toerental tot het acceleratievermogen en hetstationair toerental correct is.

De naald voor stationair toerental (T) afstellen

1. Start het product.
2. Draai de naald voor stationair toerental rechtsom totdat de zaagketting begint te draaien.
3. Draai de naald voor stationair toerental linksom tot de zaagketting stopt.

Let op: Het stationair toerental is correct afgesteld als de motor in alle posities gelijkmatig loopt. Het stationair toerental moet bovendien een stuk lager zich dan de snugelheid waar bij de zaagketting in beweging komt.

WAARSCHUWING: Als de zaagketting Niet stopt wanner u de stelschroef voor het stationair toerental draait, neem dan contact op met uw servicedealer. Gebruik het product Niet voordat het is juist afgesteld.

De naald voor hoop toerental (H) afstellen

De motor is in de fabriek afgesteld voor gebruik op zeiniveau. Op grotere hoogtes, bij verschillende weersomstandigheden of temperaturen kan afstellen van de naald voor hoog toerental nodig+zijn.

• Draai aan de naald voor hoop toerental om het toerental af te stellen.

OPGELET: Draai de schroef van de naald voor hoog toerental Niet verder dan de aanslag van de afstelbegrenzing.

Dit kan schade aan de zuiger en de cilinder veroorzaken.

Controleren of de carburateur correct is afgesteld

• Controller of het product juist accelereert.
• Controller of het product bij volgas een beetje gaat 'viertakten'.
• Controller of de zaagketting nicht draait bij stationair toerental.
• Als het product lastig start of minder goed accelereert, stel dan de naalden voor laag en hoog toerental af.

OPGELET: Onjuiste aufstellingen, kunnen motorschade veroorzaken.

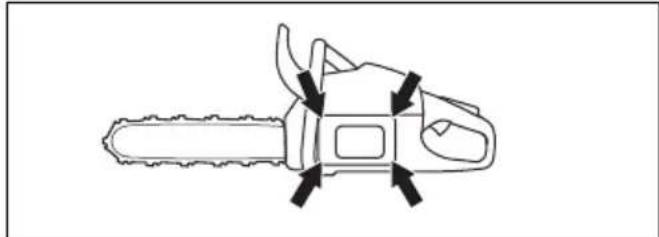

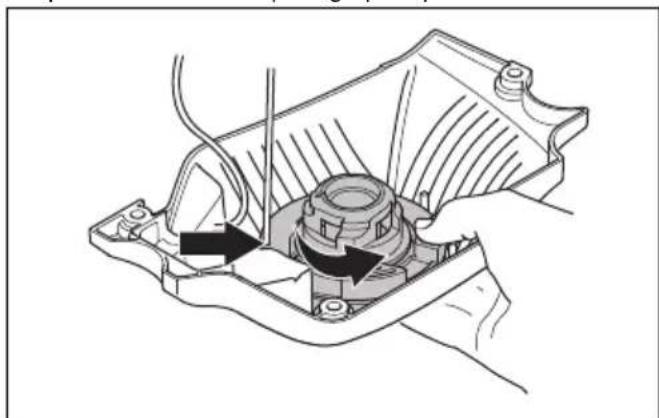

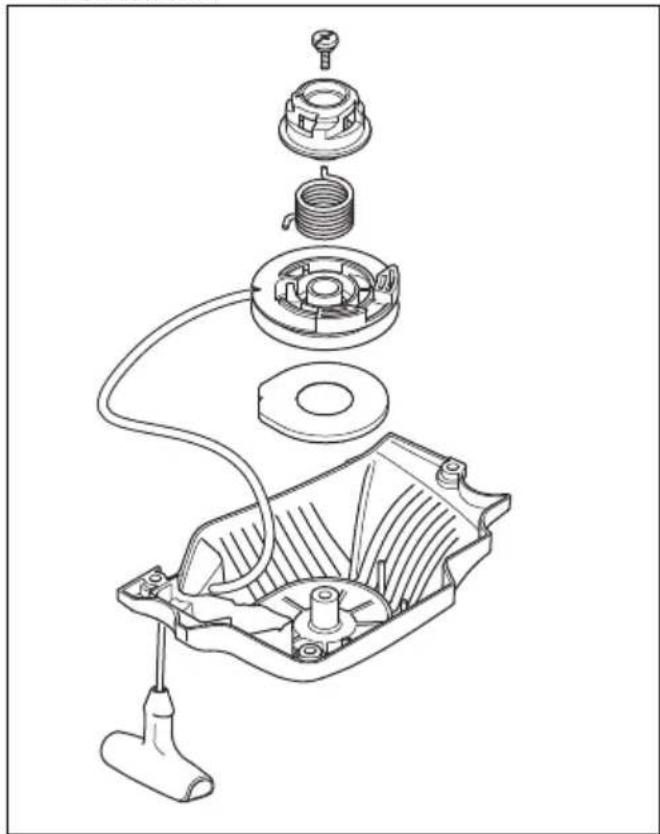

Een gebrozen of versleten startkoord verrangen

1. Draai de schroeven van het starterhuis los.
2. Verwijder het starterhuis.

1. Trek het startkoord ongeveer 30 cm maar buiten en plaats het in de uitsparing op de poelie.

1. Laat de poelie langzaam anschteruit draaien om deterugspringveer te ontgrendelen.
2. Verwijder de middelste schroef en de poelie.

WAARSCHUWING: Wees voorzichtig bij het verrangen van de terugtrekveer of het startkoord. De terugspringveer staat onder spanning wanner deze worden opgewiekeld in het starterhuis. Als u Niet voorzichtig bent, kan deze worden uitgeworpen en letsel veroorzaken.

Gebruik een beschemingsbril en beschemingshandschoenen.

1. Verwijder het oude startkoord van de greep en de poelie.
2. Bevestig een neuen startkoord aan de poelie. Wikkel het startkoord ongeveer 3 omwentelingen rond de poelie.
3. Trek het startkoord door de opening in het starterhuis en de greep van het startkoord.
4. Monteer de middelste schroef in het midden van de poelie.
5. Maak daarna een stevige knoop in het uiteinde van het startkoord.

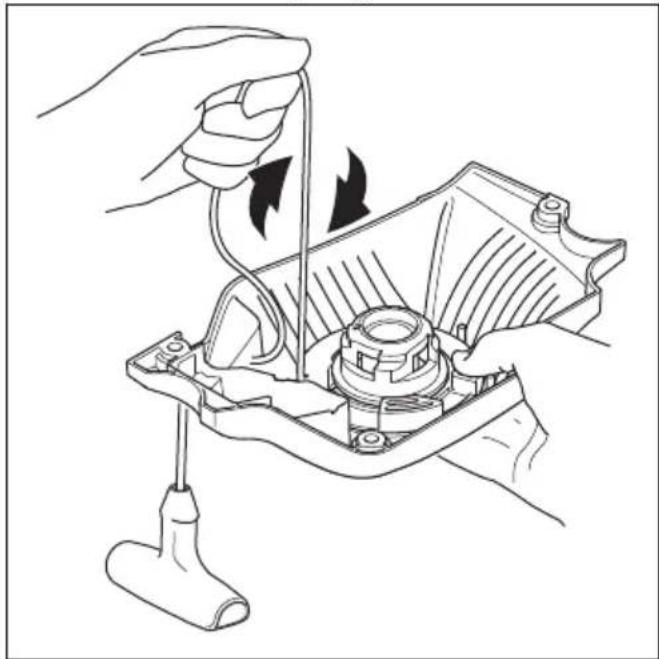

De terugspringveer spannen

1. Plaats het startkoord in de uitsparing van de poelie.

2. Draai de koordpoelie ongeveer 2 slagen rechtsom.

3. Controller of u de poelie 12 slag kurz draaien nadat het startkoord volledig is afgerold.

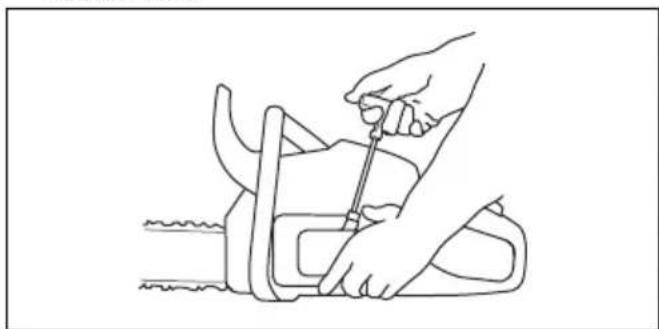

Het starterhuis op het product monteren

1. Trek eerst het startkoord volledig UIT enplaats daarna de starter op het carter.
2. Laat het startkoord langzaam los totdat de poelie in de haken grijpt.
3. Draai de schroeven die de starter op zijnplaats houden vast.

Het luchtfilter reinigen

Reinig het luchtfilter regelmatig om vuil en stof te verwijderen. Hiermee voorkomt u een defecte carburateur, startproblemen, vermogensverlies, slijtage van motoronderdelen en een hoger brandstofverbruik dan normal.

1. Verwijder de cilinderkap en het luchtfilter.
2. Borstel of schud het luchtfilter schoon. Gebruik een reinigingsmiddel en water om het filter goed te reinigen.

Let op: Een luchtfilter dat langeijd is gebrukt, kan nicht volledig worden gereinigd. Vervang het

luchtfilter regelmatig en verrang een defect luchtfilter.altijd.

1. Installer het luchtfilter en contrôleer of het luchtfilter strak aansluit op de filterhouser.

Let op: U kunt verschillende soorten luchtfilters gebruiken met uw product, afhankelijk van de werkomstandigheden, het wee of het seizoen. Neem voor meer informatie contact op met uw servicedealer.

De bougie controlleren

OPGELET: Gebruik de aanbevolen bougie. Zie Technische gegevens op pagina 230. Een onjuiste bougie kan leiden tot schade aan het product.

1. Als het product lastig te starten of gebruiken is, of als het product Niet goed werk te bij stationair toerental, controller dan de bougie op afzettingen. Volg onderstaande stappen om ongewenste afzettingen op de elektroden van de bougie te voorkomen:

a) zorg dat het stationaire motortoerental correct is afgesteld.
b) zorg dat het brandstofmengsel correct is.
c) zorg dat het luchtfilter schoon is.

1. Reinig de bougie als dazu vuil is.
2. Controller of de afstand:tussen de elektroden juist is.Zie Technische gegevens op pagina 230.

1. Vervang de bougie maandelijks of vaker, indien nodig.

Zaagketting slijpen

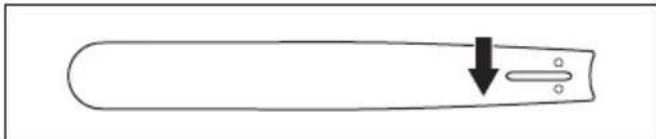

Informatie over de geleider en zaagketting

WAARSCHUWING: Draag
veiligheidshandschoenen wanner u
onderhoud aan de zaagkettinguitvoert of de
zaagketting gezruikt. Ook een zaagketting
die nicht beweegt, kan verwondingen
veroorzaken.

Als het zaagblad of de zaagketting versleten of beschadigd is, moet u dezeervangen door een door Husqvarna aanbevolen combinatie van zaagblad en zaagketting. Zo blijven de veiligheidsfuncties van het product behouden. Zie Accessoires op pagina 231 voor een lijst met aanbevolen combinaties voor het verwangen van het zaagblad en de zaagketting.

• Zaagbladlengthe, inch/cm. Informatie over de lenghte van het zaagblad kunt u meestal vinden op hetchterste uiteinde van het zaagblad.

• Aantal tanden in het neuswiel (T).

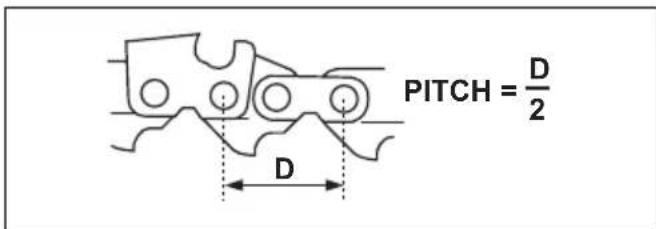

• Steek van de ketting, inch. De afstandussen de aandrijfschakels van de zaagketting, moet overeenkomen met de tandsteek van het neuswiel en het kettingaandrijfwiel.

Aantal aandrijfschakels (stuks). Het aantal aanrijfschakels worden bepaald door het type zaagblad.

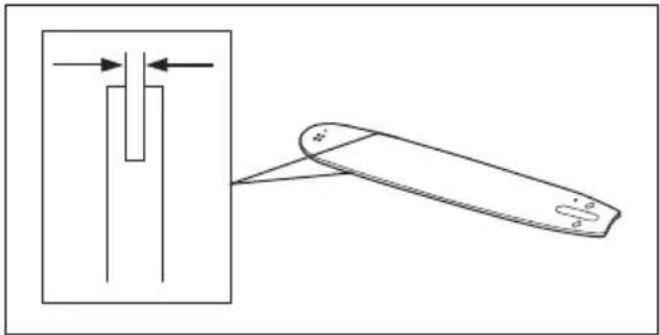

• Breedte geleidergroef, inch/mm. De breedte van de groef in het zaagblad要去gelijk+zijn aan de breedte van de aandrijschakels.

• Kettingolie-opening en opening voor hetterstrekkerpen. De geleider moet aangepast zijn aan het product.

• Breedte aandrijfschakel, mm/inch.

Algemene informatatie over het slijpen van zaagtanden

Gebruik geen ongeslepen zaagketting. Als de zaagketting bot is, dient umeer druk toe te passen om de geleider door het hout te drukken. Als de zaagketting zeer bot is, ontstaan er geen houtsnippers maar zaagsel.

Een scherpe zaagketting zaagt door het hout en de houtsnippers worden lang en dik.

De zaagtand (A) en de dieptesteller (B) samen vormen het zagende deel van de zaagketting, de snijder. Het hoogteverschilussen de twee geeft de zaagdiepte (instelling dieptesteller).

Denk bij het slijpen van een zaagketting aan het volgende:

Vijhoek.

• Snijhoek.

Vijlpositie.

• Diameter van de Ronde vijl.

Het is nicht gemakkelijk om zonder de juiste hulpmiddelen een zaagketting correct te slijpen. Gebruik een Husqvarna-vijlmal. Hiermee zorgt u voor maximale zaagprestaties en beperkt u het risico op terugslag.

WAARSCHUWING: De

terugslagkracht neemt aanzienlijk toe als u de slijpinstructies nicht volgt.

Let op: Zie Zaagketting slijpen op pagina 223voor informatatie over het slijpen van de zaagketting.

De messen slijpen

1. Gebruik voor het slijpen van de snijtanden een Ronde vijl en een vijlmal.

Let op: Zie Accessoires op pagina 231 voor informatatie over welke vrij en mal door Husqvarna worden aangeraden voor uw zaagketting.

1. Breng de vijilmal correct aan op de messen. Raadpleeg de instructies die bij de vijilmal worden meegeleverd.
2. Beweeg de vijl vanaf de binnenkant van de snijtanden maar buiten. Verlaag de druk bij de trekslag.

1. Verwijder materiaal van een zijde van alle zaagtanden.
2. Draai het product om en verwijder de resten aan de andere kant.
3. Zorg ervoor dat alle snijtandendezelfde lenghte hebben.

Algemene informatatie over hoe u de hoogte van de dieptesteller aanpast.

De hoogte van de dieptesteller (C) neemt af wanner u de zaagtanden (A) slijpt. Voor maximale zaagprestaties moet u de vrijnesten verwijdenen van de dieptesteller (B), zodate dieptesteller de juiste hoogte heeft. Zie Accessoires op pagina 231 voor instructies over hoe u voor de juiste hoogte van de dieptesteller zorgt voor uw zaagketting.

WAARSCHUWING: Een te hoge dieptesteller vergroot het terugslagrisico van de ketting!

Hoothe van de dieptesteller aanpassen

Zie Algemene informatatie over hoe u de hoogte van de dieptesteller aanpast. op pagina 225 voor instructies voordat u de vrijmal gaat instellen of de zaagtanden gaat

slijpen. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt.

We raden u aan once vijlmal voor de tanddiepte te gebruiken, om de juiste maat voor de tanddiepte en de juiste hoek van de dieptestellernok te krijgen.

1. Gebruik een platte vijl en een vijlmal om de hoogte van de dieptesteller aan te passen. Gebruik alleen een Husqvarna-vijlmal om de juiste tanddiepte en vijlhoek te verkrijgen.
2. Plaats de vijlmal op de zaagketting.

Let op: Zie de verpakking van de vijilmal voormeer informatie over het gebruik.

1. Gebruik de platte vrij om het gedeelte van de dieptesteller te verwijderen dat boven de vijilmaluitsteekt.

De spanning van de zaagketting afstellen

WAARSCHUWING: Een zaagketting die nicht correct is gespannen, kan losschieten uit het zaagblad en ernstig of dodelijk letsel veroorzaken.

Een zaagketting rekt uitijdens gebruik. Stel de zaagketting regelmatig af.

1. Maak de zaagbladmoeren los waarmee het koppelingsdeksel en de kettingrem zijn vergrendeld. Gebruik een moersleutel.

Let op: Sommige modellen haben slechts een zaagbladmoer.

1. Draai de zaagbladmoeren met de hand zo vast可想而知 aan.
2. Til de voorkant van de geleider op en draai de stelschroef van de ketting aan. Gebruik een moersleutel.
3. Span de zaagketting aan totdat重点领域 gegen het zaagblad aanligt maar toch nog met gemak kan bewegen.

1. Draai de zaagbladmoeren vast met de moersleutel en til hierbij tegeligkertijd de voorzijde van het zaagblad omhoog.
2. Controller of de zaagketting gemakkelijk met de hand kan worden rondgedraaid en of deze Niet doorhangt aan de onderkant van het zaagblad.

Let op: Raadpleeg Productoverzicht op pagina 197voor de positie van de kettingspanschroef op uw product.

Smering van de zaagketting controlleren

1. Start de motor en LAST deze op driekwart van het maximale toerental draaien. Houd het zaagblad ongeveer 20 cm boven een oppervlak in een lichte kleur.
2. Als de kettingsmering correct is, ziet u na 1 minuut een duidelijkke olielijn op het oppervlak.

1. Indien de kettingsmering nicht correct werkt, controlleren dan het zaagblad. Zie De geleider controeren op pagina 227voor instructies. Neem contact op met uw servicedaler als de onderhoudsstappen Niet helpen.

Het rim-aandrijftandwiel controlleren

De koppelengstrommel is voorzien van een rim-aandrijftandwiel dat kan worden verrangen.

1. Controller of het rim-aandrijftandwiel Niet versleteen is. Vervang indien nodig.
2. Het rim-aandrijftandwiel moet verrangen worden telkens wanner u de zaagketting verrangt.

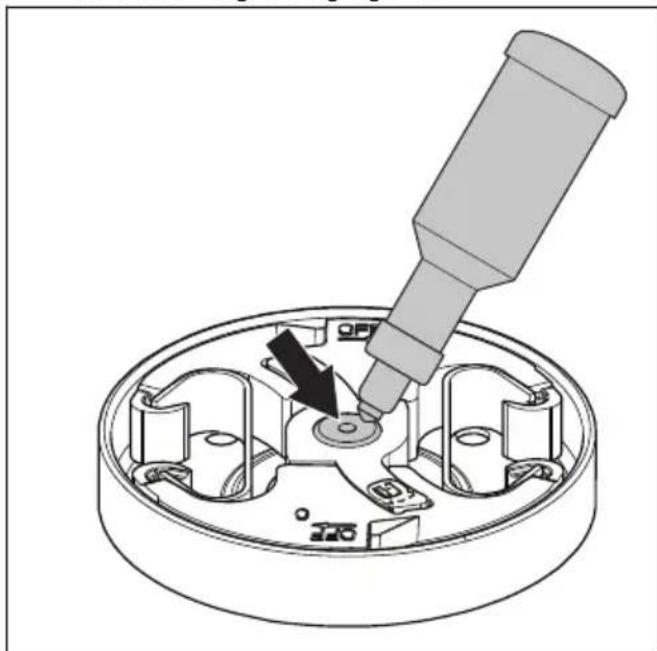

Het naaldlager smeren

1. Trek de terugslagbeveiliging maar achefteren om de kettingrem uit te schakelen.
2. Draai de zaagbladmoeren los en verwijder het koppelingsdeksel.

Let op: Sommige modellen haben slechts een zaagbladmoer.

1. Plaats het product op een stabiele ondergrond met de koppelingsstrommelaar boven gericht.
2. Smeer het naaldlager met een smeerpistool. Gebruik motorolie of hoogwaardig lagervet.

Snijuitrusting controleren

1. Controller op scheurtjes in klinknagels en schakels en op losse schakels. Vervang indien nodig.

1. Controller of de zaagketting eenvoudig te buigen is. Vervang de zaagketting wonneer deze onbuigzaam is.
2. Vergelijk de zaagketting met een neue om te bepalen of de klinknagels en schakels versleten zijn.

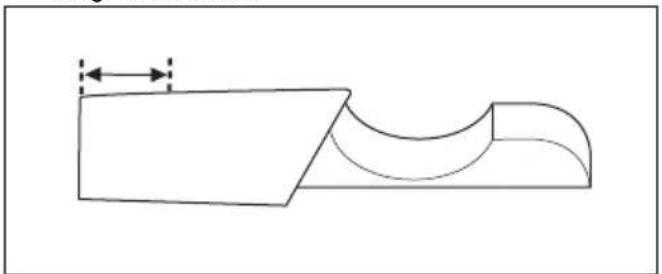

3. Vervang de zaagketting wanner het langste deel van de zaagtand kleiner dan 4mm / 0,16 inch is. Vervang de zaagketting ook als er scheurtjes in de zaagtanden zitten.

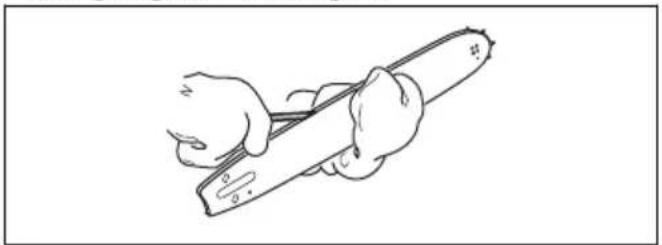

De geleider controleren

1. Controller of het oliekanaal Niet verstopt is. Reinig indien nodig.

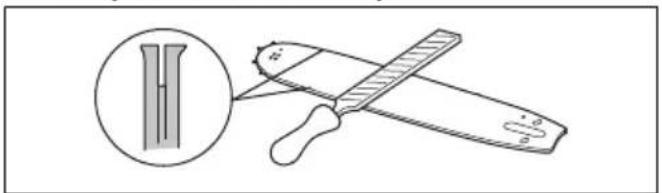

1. Controller de randen van de geleider op bramen. Verwijder bramen met een vijl.

1. Reinig de groef in het zaagblad.

1. Controller de geleidergroef op slijtage. Vervang het zaagblad indien nodig.

1. Controller de punt van de geleider op ruwheid en overmatige slijtage.

1. Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening in het neuswiel van het zaagblad open is. Maak schoon en smeer indien nodig.

1. Draai de geleider dagelijks om de levensduur te verlengen.

Onderhoud uitvoeren aan de brandstoffank en de kettingolietank

• Tap regelmatig de brandstoftank en de kettingolietank af en reinig de tanks.
• Vervang het brandstofffilter waarlijk of vaker, indien nodig.

OPGELET: Verontreinigungen in de tank können defecten veroorzaken.

Toevoer van de kettingolie afstellen

WAARSCHUWING: Stop de motor voordat u de oliepomp gaat afstellen.

• Draai de stelschroef van de oliepomp. Gebruik een schroevendraaier of combinatietang.

a) Draai de stelschroef rechtsom om de kettingolietoevoer te verlagen.
b) Draai de stelschroef linksom om de kettingolietoevoer te verhogen.

Aanbevolen instellingen voor de oliepomp

• Zaagbladlengthe 33-38 cm/13-15 in: minimaal debiet
  Zaagbladlengte 38-41 cm/15-16 in: gemiddeld debiet
• Zaagbladlengthe -46 cm/-18 in: maximaal debiet

Airlnjection™ is een centrifugaal luchtreinigungssysteme dat stof en vuil verwijdert voordat de deeltjes door het luchtfilter worden opgevangen. Airlnjection™ verlengt de levensduur van het luchtfilter en de motor.

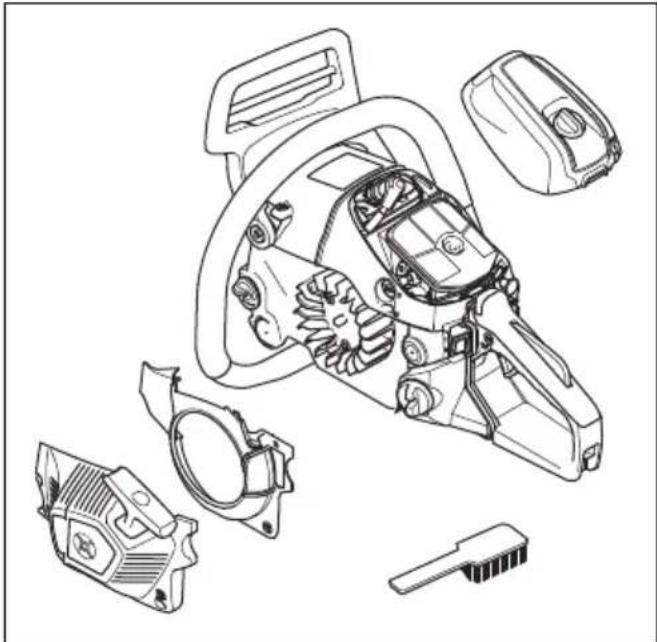

Koelsystem reinigen

Het koelsysteme zorgt ervoor dat de motor Niet te warm wordt. Het koelsysteme bestaat uit de luchtinlaat op de starter en de luchtgeleidingsplaat, de haken op het vliegwiel, de koelribben van de cilinder, het koelkanaal en de cilinderkap.

1. Maak het koelsystem wekelijks schoon met een borstel, of vaker indien nodig.
2. Zorg ervoor dat het koelsystemeert Niet vuil of verstopt is.

OPGELET: Een vuil of verstopt koelsystem kan tot oververhitting en schade aan het product leiden.

Probleemoplossing

Te inspecteren onderdeel Mogelijk deoorzaak Actie
Starterpallen De starterpallen zijn geblokkeerd. Verstel of verrang de starterpallen.
		Reinig rondom de pallen.
		Neem contact op met een erkende serviceworkplaats.
Brandstoftank Verkeerd type brandstof.	Tap de brandstoftank af en vul hem
	met de juiste brandstof.
	De brandstoftank is gezuld met kettingolie.
Geen ontstekingsvonk De bougie is vies of nat. Zorg ervoor dat de bougie droog en schoon is.
		Bougie reinigen. Controller of deelektrodenafstand correct is en of hetjuiste type bougie is gemonteerd.
		Raadpleeg Technische gegevens oppagea 230 voor de juiste elektrodenafstand.
Bougie en cilinder De bougie zit los. Draai de bougie vast.
		Verwijder en reinig de bougie. Plaats het product op zich Kant met de bougie-opening van u weg. Trek 6-8 keer aan het startkoord. Monteer de bougie en start de motor. Zie Productstarten op pagea 208.
		De motor is ‘verzopen’ door herhaald starten met volledig geopende choke na inschakelen contact.

De motor start, maar stopt wee

Te inspecteren onderdeel	Mogelijk deoorzaak Actie
Brandstoftank Verkeerd type brandstof.	Tap de brandstoftank af en vul hem	met de juiste brandstof.
Carburateur Het stationair toerental is	niet correct. Neem contact op met uw Service	servicedea-ler.
Luchtfilter Verstopt luchtfilter. Reinig of	vervang het luchtfilter.
Brandstofffilter Verstopt brandstofffilter.	Brandstofffilter verwangen.

Transport en opslag

Transport en opslag

• Controller voor opslag en vervoer van het product en de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, hunnen tot brand leiden.
• Gebruik algid goedgekeurde containers voor opslag en transport van brandstof.
  Leeg voorafgaand aan transport of langdurige opslag de brandstof- en kettingolietanks. Voer de vloeistoffen af volgens deplaatselijk geldende wettelijkke voorschriften.
• Gebruik de transportbescherming op het product om letsel of schade aan het product te voorkomen. Ook een zaagketting die Niet kan bewegen, kan ernstige verwondingenveroorzaken.
  Maak de bougiekap los en activeer de kettingrem.
• Bevestig het product stevig tijdens vervoer.

Uw product voorbereiden op langdurige opslag

1. Stop het product en LAST het afkoelen voordat u hetuit elkaar haalt.
2. Demonteer en reinig de zaagketting en de groef in het zaagblad.

OPGELET: Als u de zaagketting en het zaagblad Niet reinigt, können ze star of geblokkeerd raken.

1. Bevestig de transportbescherming.
2. Reinig het product. Zie Onderhoud op pagina 217 voor instructies.
3. Voer een volledige onderhoudsbeurtuit.

Technische gegevens

Technische gegevens

	Husqvarna 543 XP Husqvarna 543 XPG
Motor
Cylinderinhoud, cm3	43,1 43,1
Stationair toerental, tsp 2500-2700 25	00-2700
Maximaal motorvermogen volgens ISO 8893, kW/pek bij tsp	2,2/2,9 bij 9600 2,2/2,9 bij 9600
Ontstekingssysteme
Bougie NGK CMR7H NGK CMR7H
Elektrodenafstand, mm 0,65 0,65
Brandstof-/smeersysteme
Inhoud brandstoftank, liter/cm3	0,42/420 0,42/420
Inhoud olietank, l/cm3	0,27/270 0,27/270
Type oliepomp Verstelbaar Verstelbaar
Gewicht
Gewicht, kg 4,5 4,7
Geluidsemissies
Geluidsvermogenniveau, gemeten dB(A)	112 112
	Husqvarna 543 XP Husqvarna 543 XP
Geluidsvermogenniveau, gegarandeerd LWA dB(A)	113 113
Geluidsniveau 17
Equivalent geluidsdrukniveau bij hetoor van de gebruiker, dB(A)	101 101
Equivalente trillingsniveaua, a hveq 18
Voorste handgreep, m/s2	4,5 4,5
Achterste handgreep, m/s2	4,2 4,2
Zaagketting/geleider
Type aandrijfwienen/aantal tanden Rim/7 Rim/7
Zaagkettingtoerental op 133% vanmaximale motortoerental, m/s.	24,6 24,6

Accessoires

Aanbevolen snijuitrusting

Kettingzaagmodellen Husqvarna 543 XP, 543 XPG zich op verilheid getest conform EN ISO 11681-1:2011 (Bosbouwmachines - Draagbare kettingzagen - Veiligheidseisen en beproeding) en voldoen aan de veriligheidseisen indien uitgerust met de hieronder vermelde combinaties van zaagblad en zaagketting.

Terugslag en neusradius zaagblad

Voor zaagbladen met een neustandwiel worden de neusradius gespecifieerd door het,aantal tanden (bijv. 10T).Voor massieve zaagbladen worden de neusradius gespecifieerd door de groote van de neusradius.Voor een bepaalde zaagbladlengthe kut u een zaagblad met Kleinere neusradius gebruiken dan vermeld.

Zaagketting met geringe terugslag

Een zaagketting die is aangemerkt als zaagketting met geringe terugslag voldoet aan de vereisten voor geringe terugslag zoals vermeld in ANSI B175.1-2012.

Geleider Zaagketting
Lengte,inch/cm	Kettingsteek,inch	Diepte,inch/mm	Max.kopra-dius	Type Zaagblad-	enkettingcombi-naties	Weinig terug-slag
13/33 0,325 0,050/1,3 10T Husqvarna H30 56 Ja
15/38 64
16/41 66
18/46 72
Lengte, inch/cm	Kettingsteek, inch	Diepte, inch/mm	Max. kopra- dius	Type Zaagblad-	en kettingcombi- nations	Weinig terug- slag
13/33 0,325 0,0	50/1,3 10T Husqvarna			SP33G	56
15/38 64
16/41 66
18/46 72
13/33 0,325 0,0	58/1,5 10T Husqvarna H25 56 Ja
15/38 64
16/41 66
18/46 72
13/33 0,325 0,0	58/1,5 11T Husqvarna			S35G	56 Ja
15/38 64
16/41 12T 66
18/46 R33 72

De effectieve zaaglengte is meestal 1 inch minder dan de nominale lengte van de geleider.

Pixel

Pixel is een combinatie van zaagblad en zaagketting dieichter is en ontworpen voor een energie-efficienter gebruik dankzij smalle zaagsneden. Zowel het zaagblad als de zaagketting要去en van Pixel zich om van deze Voordelen te kuren profiteren. Pixel-snijuitrusting is gemarkeerd met dit symbol.

Vijlbenodigdheden en vijlhoeken

Gebruik een Husqvarna-vijlmal om de zaagketting te slijpen. Een Husqvarna-vijlmal zorgt ervoor dat u de tanden in de juiste hoek kunt vrijlen. De onderdeelnummers vindt u in onderstaande tabel.

Als u Niet zeker weet hoe u het type zaagketting op uw product kurz herkennen, raadpleegt u www.husqvarna.com vooreer informatie.

SP33G	3/16 inch / 4,8 mm	586 93 84-01	0,025 inch / 0,65 mm	30° 80°
H30	3/16 inch / 4,8 mm	505 69 81-08	0,025 inch / 0,65 mm	30° 85°
H25	3/16 inch / 4,8 mm	505 69 81-09	0,025 inch / 0,65 mm	30° 85°
S35G	3/16 inch / 4,8 mm	587 80 91-01	0,025 inch / 0,65 mm	30° 60°

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder once alleenverantwoordelijkheid dat het product:

Beschrijving Kettingzagen voor bosbouw

Merk Husqvarna

Type / model 543 XP, 543 XPG

Identificatie Seriennummers vanaf 2022 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Verordening Beschrijving
2006/42/EG "betreffende machines"
2014/30/EU "betreffende elektron magnetische compatibiliteit"
2000/14/EG "betreffende de geluidsemissies in het milieu"
2011/65/EU "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektrische apparatuur"

en dat de volgende normen en/of technische specifications zichn toegepast: EN ISO 12100:2021, ISO 14982:2009, EN ISO 11681-1:2011, EN IEC 63000:2018.

Certificaatnummer:0404/12/2360

Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB Box 7035, SE-750 07 Uppsala, Sweden heeft een EG-typeonderzoek uitgevoerd volgens de machinerichtlijn (2006/42/EG), artikel 12, punt 3b, bijlage IX namens Husqvarna AB.

0404, RISE SMP Svensk Maskinprovning AB, is gecertificerd conform Richtlijn 2000/14/EG van de Raad, beoordelingsprocedure voor conformiteit: Bijlage V.

Voor informatatie over geluidsemissies, die Technische gegevens op pagina 230

Huskvarna, 2022-05-09

Stefan Holmberg, Directeur R&D, Technologiemanagement, Husqvarna AB Verantwoordelijk voor technische documentatie

INDICE

Introducao. 235

Seguranca 237

Montagem. 242

Funcionamento. 243

Manutenção 255

Resolucao de problemas 268

Transporte e armazenamento. 269
