Naslov	Opis
Vrsta izdelka	Črpalka
Moč	550 W
Maksimalni pretok	3000 l/h
Maksimalna višina tlačnega voda	45 m
Maksimalna globina sesanja	8 m
Tip motorja	Indukcijski
Material ohišja črpalke	Inox jeklo
Priporočena uporaba	Za zalivanje, odvodnjavanje in oskrbo z vodo
Vzdrževanje	Redno preverjajte tesnila in čistite filtre
Varnost	Opremljena s toplotno zaščito
Teža	10 kg
Dimenzije	Kompaktne dimenzije za enostavno shranjevanje
Garancija	2 leti

Pogosto zastavljena vprašanja - HWW 550020 M METABO

Kako namestiti črpalko METABO HWW 550020 M?

Poskrbite, da črpalko postavite na stabilno in ravno površino. Priključite vhodne in izhodne cevi v skladu z navodili v priročniku. Črpalko priključite na ustrezno električno napajanje.

Kaj storiti, če črpalka ne začne delovati?

Preverite, ali je črpalka pravilno priključena in ali je električna napeljava funkcionalna. Prav tako se prepričajte, da so varnostni stikali v položaju 'VKLJUČENO'.

Kako izprazniti zrak iz črpalke?

Odvijte zračni vijak, ki se nahaja na vrhu ohišja črpalke. Napolnite rezervoar z vodo, dokler voda ne začne teči iz zračnega vijaka, nato vijak privijte nazaj.

Zakaj črpalka ne vleče vode?

Preverite, ali je vhodna cev potopljena v vodo in ali ni puščanja. Prav tako se prepričajte, da vhodni filter ni zamašen.

Kako očistiti filter črpalke?

Odklopite črpalko od električnega napajanja. Odstranite pokrov filtra, ga očistite pod tekočo vodo in ga ponovno namestite.

Kakšen je maksimalni pretok črpalke METABO HWW 550020 M?

Maksimalni pretok te črpalke je 5200 litrov na uro.

Črpalka proizvaja nenavadne zvoke, kaj naj naredim?

Preverite, ali nič ne ovira delovanja črpalke in ali v motorju ni tujih predmetov. Če zvok vztraja, se obrnite na servisno službo.

Kako vzdrževati črpalko za daljšo življenjsko dobo?

Redno čistite filtre, preverjajte stanje tesnil in po potrebi podmažite gibljive dele. Črpalko shranjujte na suhem mestu.

Kakšna je garancija za črpalko METABO HWW 550020 M?

Črpalka je običajno zajeta z dvema letoma garancije od datuma nakupa, ob upoštevanju garancijskih pogojev.

Kako rešiti težavo s pregrevanjem črpalke?

Poskrbite, da črpalka ni uporabljena neprekinjeno preko svojih zmogljivosti. Pustite jo, da se ohladi, preden jo ponovno zaženete, in preverite, ali zračni vhodi niso zamašeni.

NAVODILA ZA UPORABO HWW 550020 M METABO

S polno odgovmostjo izjavlamo, da so stroj izdelani zu upostevanju standardov in zu upostevanjem regulativov navenedinih DirektvPriglaseni organ. ki je oprvil preizkus"lzmerjen/zagotovlen nivo zvočnega tlka"

ET

VASTAVUSDEKLARATSI0ON VSuderinamumo aktas

1 Manometer
2 Tlačni príkljucek
3 Tlačno stikalo
4 Vijak za polnjenje vode
5 Sesalni priključek
6 Vijak za odtekanje vode
7 Kovinska cev
8 Crpalka
9 Tlačna posoda ( „kotel" )
10 Omrežni kabel z vticiem
11 Zračni ventil za prednapoljeni tlak

Na sesalnem prikluoku:
Pozor! Pri onesnazenih crpanih medijih uporabite sesalni filter (gleje ,Dobavljiva oprema").
Pozor! Da pri izkljuceni crpalki ne pride do iztekanja vode, je nujno potreben protipovratni ventil.

Kazalo

1. Pregled naprave.. 54
2. Najprej preberite! 55
3. Področje uporabe in crpani mediji 55

4.Varnost 55
4.1 Namenska uporaba 55
4.2 Splošni varnostni napotki...55

5.Pred zagonom 56
5.1 Postavitev 56
5.2 Prikljucevanje sesalnega voda ...56
5.3 Priključevanje tlacnega voda 56
5.4 Prikljucek na cevno omrezej ....56
5.5 Omrežni priključek 56
5.6 Poljenje Črpalke in sesanje .....56

1. Obratovanje.. 56

6.1 Začetak obratovanja naprave .... 56
6.2 Karakteristike crpalke 57
7. Vzdrzevanje in nega 57
7.1 Redno vzdrževanje... 57
7.2 Ob nevarnosti zmrzali...57
7.3 Demontaza in skladischenje naprave. 57

1. Težave in motnje 57
   8.1 Iskanje motenj.. 57

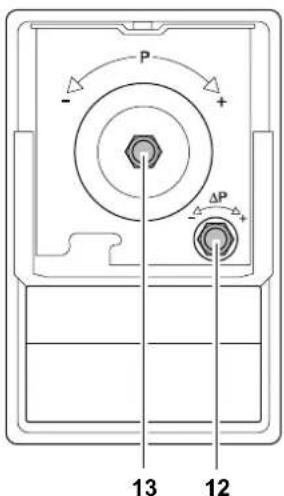

   8.2 Nastavite tlachn stikalo 57
   8.3 Zviševanje prednapoljenega tlaka 58

2. Popravila. 58

3. Varovanje okolja 58
4. Dobavljiva oprema. 58/66
5. Tehnici podatki 59

2. Najprej preberite!

Pred zagonom preberite ta navodila za uporabo. Se posebej upostevajte varnostne napotke.
- Ob neupostevanju navodil za uporabo se garancija iznici; proizvajalec ne prevzema odgovornosti za posledicno skodo.
- Ce ob odstranjevanju embalaaje odkrijete transporte poskodbe, nemudoma obvestite trgovca. Naprave ne zazenite!
- Embalazo odstranite okolju prijazno. Predajte na odgovarjajoča zbirna mesta.
Navodila za uporabo hranite, da jih Iahko ob nejasnostih kadarkoli ponovno preberete.
- Ce napravo posodite ali prodate, pri-lozite tudi spreme dokumente.

3. Področje uporabe in Črpani mediji

Ta naprava je namenjena Črpanju Čisté vode v hišah in na vrtovih.

• za oroševanje in namakanje,
• kot Črpalka za vodnjake, deževnico in porabno vodo,
• za praznjenje bazenov, vrtnih ribnikov in vodnih rezervaorjev.

Največja dovoljena temperatura Črpane-ga medija znaša 35 °C.

4. Varnost

4.1 Namenska uporaba

Naprave ne smete uporabljati za preskrbo s pitno vodo ali za Črpanje Živil.

Crpati ne smete eksplozivnih, agresivnih al za zdravje nevarnih snovi.

Naprava ni primerna za komercialno ali industrijsko uporabo.

Samovoljne spremembe na napravi, takotokuporaba delov,ki jih ni preveril in odobril proizvajalec, niso dovoljene.

Vsaka nestrokovna uporaba naprave je v nasprotju z dolocili; pride lahko do nepredvidene skode!

4.2 Splošni varnostni napokit

Otroci in mladoletniki, takotokotese,kinisoseznanjeneznavodili zauporabo,naprave ne smejo uporabljati.

Ob uporabi na bazenih in vrtnih ribnikih in na njihovem zašcitnem območjumorate upostevati dolocila skladno z DIN DE 0100-702, -738.

Pri uporabi za hišno preskrbo z vodo
morate upostevati zakonske predpise o
vodah in odpadnih vodah, takotok dolocila skladnoz DIN 1988.

Naslednje preostale nevarnosti so na Celoma prisotne ob obtrovanju crpalk in tlačnih posod - te nevarnosti tudi z izvajanjem varnostnih ukrepov ne morete popolnama izniciti.

Naprave ne uporabljajte v eksplozivno ogrozenem okolju ali v blizini vnetljivih tekoacin ali plinov!

Nevarnost zaradi vroce vode!

Ce izklopni tlak tlačega stikala zaradi slabih tlacnih razmer ali zaradi okvarjenega tlačega stikala ni dosežen, se

lahko voda v notranjosti naprave ogreje zaradi notranjega precrpavanja.

Zaradi tega se lahko pojavivo poskodbe ali netesna mesta na napravi in priključ-nih vodih, kar lahko povzroci izhajanje vroce vode. Nevarnost oparin!

• Napravo najvec 5 minut uporablijajte proti zaptemu tlacnemu vodu.
• Napravo ločite od dovoda elektrike in pustite, da se ohladi. Pred ponovnim zagonom mora strokovno osebje preveriti brezhibno delovanje naprave.

Nevarnost zaradi elektrike!

Pri instalaciji in vzdrževalnih delih, naprava ne sme biti priključena v elektricno omrežje.

Omreznega vtiča se ne dotikajte z mokrimi rokami! Omrežni vtič vedno izvlecite z vtičem in ne s kablon.

Omrežni kabel in podaljšek ne smete prepogniti, stiskati, vleci ali ga povoziti; zašcitite pred ostrimi robovi, oljem in vročino.

Nevarnost zaradi pomanjkljivosti na napravi!

Napravo in se posebej omrežni kabel, elektrčni vtč in elektrčne del pred vsakim zagonom pregleje za morebitne poskodbe. Živiljenjska nevarnost zaradi elektrčega udara!

Poškodovano napravo lahko ponovno uporabljate, šele ko je bila strokovno popravljena.

Naprave ne popravljajte somi! Popravila na crpalkah in tlacnih napravah lahko izvajao le strokovnjaki.

Pozor!

Da preprecite poskodbe zaradi vode n pr. poplavjene prostore, ki bi jih povzrocile motnje naprave ali pomanjkljivosti naprave:

• načrújte primerne varnostne ukrepe, n pr.:
• alarmne naprave ali
• lovilne posode z nadzorom.

Proizvajalec ne prevzema odgovornosti za morebitno skodo, ki je povzročena takoto, da

• se naprave nenamensko uporablja;
• je naprava zaradi nepretrganega obratovanja preobremenjena;
  je naprava uporabljana in skladiščena nezašćitena pred zmrzaljo;
  so bile izvedene samovoljne spre-membe na napravi; Popravilo elektrichin naprav sme opraviti smo usposobljen elektricar!
  so bill uporabljeni nadomestni deli, ki jih proizvajalec ni preizkusil in odobril;

je bil uporabljen neprimeren instalacijski material (armature, priključni vodi itd.).

Primeren instalacijski material:

tako, da na crpalko ne vplivajomehanske sile ali napenjanje.

Pozor!

Pri onesnazenem crpanem

mediju obvezno uporabite sesalni filter, da crpalko zašcitite pred peskom in umazanijo.

Pozor!

Da pri izkljuceni Črpalki ne

pride do iztekanja vode, je nujno potreben protipovratni ventil.

Vse vijaene povezave morajo biti zatesnjene s tesnilnim trakom za navoje; mesta puscanja povzrocijo sesanje zraka in zmanjsajo ali preprecijo sesanje vode.
- Sesalni vod mora imeti vsaj 1 " (25 mm) notranjega premera; biti mora brez pregibov in vakuumsko zatesnjen.
- Sesalni vod naj bo Čimbolj kratek, saj se s povečano dolžino voda zmanjsazmogljivost Črpanja.

• Sesalni vod se mora proti Črpalki vedno dvigovati, da preprečite vdor zraka.
  Zagotovljeno mora biti zadostno dovajanje vode, konec sesalnegavoda se mora vedno nahajati v vodi.

5.3 Priključevanje tlačnega voda

Opomba:

Zaprlikjucek boste morebiti

tako, da na crpalko ne vplivajomehanske sile ali napenjanje.

Vse vijaene povezave zatesnite s tesnilnim trakom za navoje, da preprecite iztekanje vode.
Vsi deli tlachnega vod morajo biti tla-ch no zatesnjeni.
Vsi deli tlačnega voda morajo biti strokovno položeni.

Nevarnost!

Zaradi netesnih tlacnih vodov strokovne montaze lahko tlacnihed obratovanjem poci. Tekoicbrizga pod visokim tlakom, vas poskoduje!

5.4 Prikljucek na cevno omrežje

Mozna je tudi fiksna napeljava (npr. za hišno preskrbo z vodo v notranjem območju).

• Za zmanjsanje vibracij in zvokov, bi naprava na cevno omrezejme morala biti prikljucena z elastici nimi cevnimi vodi.

Naprave ne uporabljaje v VIA

znem okolju, uporabljaje jo le v naslednjih pogojih:

• Prikljucek se lahko izvede le na varnostne vtičnice, ki so strokovno montirane, ozemljene in preverjene.

• Omrežna napetost in varovalka morata biti v skladu s tehnicnimi podatki.
  Pri obratovanju na bazenih, vrtnih ribnikih in podobnih mestih morate napravo uporabljati z varnostnim stikalom okvarnega toka (stikalo FI, 30 mA) (DIN VDE 0100 -702, -738).
  To priporocamo kot ukrep osebne zašcite.
  Pri obratovanju na prostem morajo elektriche povezave biti zašcitene pred škropljenjem, ne smejo ležati v vodi.

• Podaljski morajo imeti zadosten prečni presek Žil (glejte „Tehnici podatki"). Boben kabla mora biti popolnama odvit.

5.6 Polnjenje crpalke in sesanje

Pozor!

• Pri vsakem novem prikljucku ali izgubi vode oz. sesanju zraka morate crpalko napoliniti z vodo. Vklop brez poljenja vode unici crpalko!

Opomba:

Sesalnegavoda ni potrebno napoliniti, saj je crpalka samosesalna. Glede na dolzino in premer voda lahko traja nekaj casa, preden se ustvari tlak.

1. Odvijte vijk za poljenje vode skupaj's Tesnilom.
2. Pocasi polnite s cisto vodo, dokler crpalka ni polna.
3. Če Želite skrajšati ās sesanja, napolnite tudi sesalni vod.
4. Vijak za polnjenje vode s tesnilom ponovno privijte.
5. Odpritte tlačni vod (vodno pipo oz. brizgalno Šobo), da ob sesanju lahko uhaja zrak.
6. Vklop naprave (glejte „Obratovanie").
7. Ob enakomernem iztekanju vode, tlačni vod zaprite.

6. Obratovanje

Crpalka in sesalni vod morata biti prikljucena in napolnjena (glejte ,Pred zagonom").

Pozor!

Crpalka ne sme delovati v suhem teku. Vedno mora biti na razpolago dovolj crpanega medija (voda).

• Če se motor ne zažene. Če Črpalka ne proizvaja tlaka ali se pojavljajo podobni učinki, napravo izkliguje - in nato poskusajte napravo odstraniti (glejte „Težave in motnje").
• Ce je Črpalka zablokirana zaradi tujka ali je motor pregret, varovalno stikalo motor izključi.

6.1 Začetak obratovanjanaprave

Opomba:

Tlačno stikalo

• vkljuci Črpalko, ko zaradi odvizemanja vode vodni tlak v kotlu pade pod vklopni tlak;
• izključ Črpalko, ko je dosežen izklopni tlak.

Opomba:

Kotel imagumijastmeh,ki je

tovarnisko pod zračnim tlakom (.,prednapoljeni tlak); to omogoca odvizemanje manjsih količin vode, brez zagona crpalke.

1. Vključite omrežni vtč.
2. Odpritte tlačni vod (odvjte vodno pipo oz. brizgalno šobo).
3. Preverite za iztekanje vode!

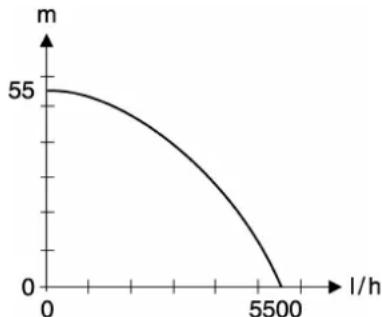

6.2 Karakteristike crpalke

Karakteristike crpalke prikazujejo, katera kolicina crpanja je lahko dosezena v odvisnosti od visine crpanja.

Karakteristike crpalke pri sesalni visini 0,5 m in 1"-sesalna cev - za model:

7. Vzdrževanje in nega

Nevarnost!

Pred vsemi deli na napravi:

• Izvlecite elektrichi nvi tici!
  Zagotovite, da so naprava in pri-ključena oprema brez tlaka.

Druga vzdrrzevalna dela in popravil, kot tista opisana tukaj, lahko izvajajo le strokovnjaki.

7.1 Redno vzdrrzevanje

• Napravo in opremo, še posebej dele pod elektrichno napetostjo in tlakom, preverite za poskodbe, po potrebi popravite.
• Za netesnost preverite sesalne in tlačne vode.
• Ce zmogljivost Črpanja upada, očistite sesalni filter in filtrirni vložek (Če je namesceno), po potrebni obnovite.
  Preverite prednapoljeni tlak kotla, po potrebi povisajte (glejt, Zviševanje prednapoljenega tlaka").

7.2 Ob nevarnosti zmrzali

Pozor!

Zmrzal

unici napravo in

opremo, saj ta zmeraj vsebujejo vodo!

• Ob nevarnosti zmrzali napravo in opremo demontirajte in skladisčite

zašciteno pred zmrzaljo (glejte naslednji del).

7.3 Demontaža in skladisčenje naprave

1. Izvlecite elektrichi vtič.
2. Odprit tlačni vod (odvjte vodno pipo oz. brizgalno šobo), popolnama izpraznite vodo.

3. Popolnama izpraznite Črpalko in kotel, v ta names:

4. odvijte vijak za odtekanje vode na spodnji strani Črpalke (razen pri HWW 3300/20 K),

5. sprostite vpenjalno matico kovinske cevi na kotlu.

6. Z naprave demontrajte sesalne in tlačne vode.

7. Napravo skladisčite v prostoru zašitenem pred zmrzovanjem (najm. 5 °C).

8. Težave in motnje

Nevarnost!

Pred vsemi deli na napravi:

• Izvlecite elektrichi nvtic!
  Zagotovite, da so naprava in pri-ključena oprema brez tlaka.

8.1 Iskanje motenj

Crpalkane deluje:

• Ni omrežne napetosti.

• Preverite kabel, vticnico in varovalko

• Prenizka omrežna napetost.

• Uporabite podaljsek z zadostnim precnim premerom stil (glejte " Tehnici podatki").

• Pregret motor, sprozila se je zašita motorja.

• Po ohladitvi se naprava ponovno samodejno vkluči.
  Poskrbite za zadostno prezračevanje.
• Upostevejte najvisjo temperaturo.

Motor sumi, a ne deluje.

• Pri izkljucenem motorju izvijač ali podobno orodje vstavite skozi prezračevalne reže motorja in obrnite kolo zračnika.

• Crpalka je zamašena ali okvarjena.

Razstavite crpalko in jo ociistite.
- Očistite, po potrebi obnovite raz-pršilec.
- Očistite, po potrebi obnovite tekalno kolo.

Crpalka ne sesa pravilno ali deluje zelo glasno:

• Pomanjkanje vode.
  Zagotovite, da je na razpolago zadostna količina vode.
• Netsen sesalni vod

Zatesnite sesalni vod, pritegnite vijačne povezave.

• Previsoka visina sesanja.
• Upostevajte najvisjo visino sesa-nja.
  Vstavite protipovratni ventil, sesalni vod napolnite z vodo.

Zama Sen sesalni filter (oprema).
Ocistite, popotrebi obnovite.
- Blokiran protipovratni ventil (oprema).
Ocistite, po potrebio obnovite.
- Iztekanje vode med motorjem in crpalko, netesno tesnilo drsnega obroca.
- Obnovite tesigno obroca.
- Crpalka je zamašena ali okvarjena.
- glejte zgoraj.

Prenizek tlak ali crpalka neprestano deluje:

• Netesen sesalni vod ali prevelika visina sesanja.
• glejte zgoraj.
• Crpalka je zamašena ali okvarjena.
• glejtz zgoraj.
• Narobe nastavljeno tlačno stikalo.
  Preverite vklopni in izklopni tlak, po potrebi nastavite.
• Crpalka se zažene ze po manjsem odvzemu vode (prib. 0,5 l).
• Prenizek prednapoljeni tlak v kotlu; povisajte.
• Iz zračnega ventilata teče voda.
• Netesen gumijasti meh v kotlu, obnovite.

8.2 Nastavite tlačno stikalo

Ce se -scasoma -tovarnisko nastavljena vklopni in izklopni tlak bistveno spremenita, lahko ponovno nastavite prvotno vrednost (glejte ,Tehnici podatki").

4 Nevarnost! Nevarnost

na prikrjucnih sponkah v tlachem stikalu. Tlachno stikalo lahko odpirajo in nastavljo le strokovnjaki.

1. SnemitePokrov tlačnegastikala.
2. Odpritte tlačni vod (odvjte vodno pipo oz. brizgalno šobo), vodo pustite teci.

Kosnapravakljuci,preberite vklopni tlak na manometru.

Kosnaprava izkljuci preberite izklopni tlak na manometru.

Pozorl

• Tracno nastavijenega izkopnega tlaka ne smete preseci.

1. Za spreminjanje izklopnega tlaka, matico (12) obracajte na sledec nacin:

v smeri umega kazalca za povisanje izklopnega tlaka;
v smeri proti urnemu kazalcu za zmanjsanje izklopnega tlaka.

1. Za spreminjanje vklopnega tlaka, matico (13) obracajte na sledec nacin:

v smeri umega kazalca za povisanje vklopnega tlaka;
- v smeri proti urnemu kazalcu za zmanjsanje vklopnega tlaka.

1. Po potrebi ponovite korake 2. do 5., dokler ne nastavite zeelenih vrednosti.
2. Ponovno namestitePokrov tlačnega stikala.

8.3 Zviševanje prednapoljenega tlaka

Ko - se schasoma - crpalka zazene ze po manjsem odvzemu vode (pri. 0,5 l), morate ponovno vzpostaviti prednapolnjeni tlak v kotlu.

Opomba:

Prednapoljenega tlaka ni mozno

1. Izvlecite elektrichi vtic.
2. Odprite tlačni vod (odvijte vodno pipo oz. brizgalno šobo), popolnama izpraznite vodo.
3. Odvijte plastici nich Pokrov na celni strani kotla; za njim se nahaja zracni ventil.
4. Cev zračne Črpalke ali kompresorjas priključkom „ventilom za kolesa“ in merilnikom tlaka namestite na zračni ventil.
5. Napolnite do predvidenega prednapoljenega tlaka (gleje , Tehnici podatki").
6. Napravo ponovno priključite in preverite delovanje.

9. Popravila

#

Nevarnost!

Popravila na elektrichnih naprakho izvaja izključno elektricar!

Elektricne naprave, ki potrebujeo popravilo, lahko posredujete servisni podruznici v vaşi državi. Naslov je navenen pri seznamu nadomestnih delov.

Ob posiljanju na popravilo, prosimo, opi-site ugotovljeno napako.

K posiljanju:

• Crpalko in kotel popolnama izpraznite (gleje „Demontaža in skladisčenje naprave").
• Odstranite tlačno stikalo in manometer (zašcita ob prevozu).
• Ce je możno, posljite napravo v originalni embalazi.

10. Varovanje okolja

Embalazni material te naprave je 100% primeren za recikliranje.

Izrabljene naprave in oprema vsebujejo velike količine dragocenih surovih in plastichnih snovi, ki jih prav taklo lahko dovedemo v postopek recikliranja.

Navodila so natisnjena na papirju beljenem brez uporabe klora.

Za to napravo v strokovnih trgovinah prejmete sledeco opremo.

Opomba:

Slike in narocniiske stevilke soene na koncu navodil.

A Komplet priključkov za Črpalko, komplet vklj. z dvojno mazalko, protipovratnim ventilom, mazalko cevi 150 mm (2 kosa), dolgim filtrom, pralnim filtrirmim vložkom, spiralno cevjo 1 m komplet, cevni lok, kroglicna pipa, tesnilni trak za navoje.
B Stikalo za zaustavitev v primeru suhega teka, z 10 m kablom, onemogoča suhi tek Čpalke ob sesanju iz posode, bazena itd.
C Spiralna cev 1"
1) 1 m, komplet, obojestransko shitrim privijanjem
2) 4 m, komplet s hitrim privijanjem in sesalno kosaro z noznim ventilom;
3) 7 m, komplet s hitrim privijanjem in sesalno kosaro z noznim ventilom.
D Filter Priključek 1", dolg, komplet s pralnim plastićim filtrirnim vložkom.

E Eden filtrirni vlozek, dolg, za mehansko predfiltriranje peska.
F Pralen filtrirni vlozek, dolg, za mehansko predfiltriranje peska, za večkratno uporabo.
G Filtrini vlozek z ogljem, dolg ms polnilom iz aktivnega oglia, pri klorirani vosi, proti vonju in barv-nemu onesnazenju.
H Filtrini vlozek Poly, dolg, s polnilom iz polifosfata, pri vodi z vsebstjo apenca za uporabo z napravami za vroco vodo.
I Cevna mazalka 150 mm, oboje-stranski 1" AG, pocinkana, za povezavo crpalke in sesalnegafiltera.
J Dvojna mazalka, obojestranski 1" AG.
K Protipovratni ventil 1" IG, preprecu je povratni tok vode in suhi tek crpalke.
L Tesnilni trak za navoje, zvitek 12 m.

(AG = zunanzi navoj, IG = notanzi navoj)

1. Tehnični podatki

		HWW5500/20M	HWW5500/50M
Omrežna napetost V 230 ~ 1
Frekvenca	Hz	50
Nazivna moč	W	1500
Nazivni tok A 6,7
Varovalna min. (inertna ali L-avtomat) A 10
Obratovalni kondenzator μF	20
Nazivno število obratov min	-1	2800
Črpana količina najv. l/h 5500
Višina Črpanja najv. m 55
Črpalni tlak najv. barov 5,5
Višina sesanja najv.	m	9
Dohodna temperatura najv.	°C	50
Okoljska temperatura	°C	5 ... 40
Vrsta zaščite		IP 44
Razred zaščite		I
Razred izolirnega materiala		F
Materiali
Ohišje Črpalke		Legirano jaklo
Gred Črpalke		Legirano jaklo
Tekalno kolo Črpalke		Noril - 5x
Sesalni priključki (notranji navoj)
Sesalni priključek		1"
Tlačni priključek		1"
Tlačno stikalo
Vklopni tlak prib.	barov	2,5
Izklopni tlak prib.	barov	4,0
Kotel
Prostornina kotla	l	24	50
Najv. tlak kotla	barov	5,0	5,0
Prednapoljeni tlak	barov	1,5	1,5
Mere (brez priključkov)
Dolžina	mm	535	675
Širina	mm	275	395
Višina	mm	590	700
Teža
Prazna teža	kg	18,8	24,9
Teža s poljenjem vode	kg	40,3	67
Vrednosti oddajanja hrupa (pri najv. tlaku)
Nivo zvočne zmogljivosti LWA	dB(A)	75
Nivo zvočnegа tlaku LWA	dB(A)	78
Največja dolžina podaljiška
pri 3 x 1,0 mm2 prečnega preseka Žil	m	30
pri 3 x 1,5 mm2 prečnega preseka Žil	m	50
