Titel	Beschrijving
Producttype	Pomp
Vermogen	550 W
Maximale debiet	3000 l/u
Maximale opvoerhoogte	45 m
Maximale zuigdiepte	8 m
Motortype	Inductie
Materiaal van het pomphuis	Roestvrij staal
Aanbevolen gebruik	Voor beregening, drainage en watervoorziening
Onderhoud	Controleer regelmatig de afdichtingen en reinig de filters
Veiligheid	Voorzien van thermische bescherming
Gewicht	10 kg
Afmetingen	Compacte afmetingen voor gemakkelijke opslag
Garantie	2 jaar

Veelgestelde vragen - HWW 550020 M METABO

Hoe installeer ik de METABO HWW 550020 M pomp?

Zorg ervoor dat u de pomp op een stabiele en vlakke ondergrond plaatst. Sluit de in- en uitlaatleidingen aan volgens de instructies in de handleiding. Sluit de pomp aan op een geschikte stroomvoorziening.

Wat te doen als de pomp niet start?

Controleer of de pomp correct is aangesloten en of de stroomvoorziening werkt. Zorg er ook voor dat de veiligheidsschakelaars in de stand 'AAN' staan.

Hoe ontlucht ik de pomp?

Draai de ontluchtingsschroef aan de bovenkant van het pomphuis los. Vul het reservoir met water totdat er water uit de ontluchtingsschroef komt, draai de schroef daarna weer vast.

Waarom zuigt de pomp geen water aan?

Controleer of de aanzuigslang in het water is ondergedompeld en dat er geen lekken zijn. Zorg er ook voor dat het aanzuigfilter niet verstopt is.

Hoe maak ik het pompfilter schoon?

Koppel de pomp los van de stroomvoorziening. Verwijder het filterdeksel, reinig het onder stromend water en plaats het terug.

Wat is het maximale debiet van de METABO HWW 550020 M pomp?

Het maximale debiet van deze pomp is 5200 liter per uur.

De pomp maakt vreemde geluiden, wat moet ik doen?

Controleer of er niets de werking van de pomp belemmert en of er geen vreemde voorwerpen in de motor zitten. Als het geluid aanhoudt, neem dan contact op met de klantenservice.

Hoe onderhoud ik de pomp om de levensduur te verlengen?

Voer regelmatig een reiniging van de filters uit, controleer de afdichtingen en smeer bewegende delen indien nodig. Bewaar de pomp op een droge plaats.

Wat is de garantie op de METABO HWW 550020 M pomp?

De pomp wordt doorgaans geleverd met een garantie van 2 jaar vanaf de aankoopdatum, onder voorbehoud van de garantievoorwaarden.

Hoe los ik een probleem met oververhitting van de pomp op?

Zorg ervoor dat de pomp niet continu wordt gebruikt boven zijn capaciteit. Laat hem afkoelen voordat u hem opnieuw start en controleer of de luchtinlaten niet geblokkeerd zijn.

GEBRUIKSAANWIJZING HWW 550020 M METABO

Wij verzikanten alsinge verantwoordelijkke, dat dit product in overeentemming is met de volgende normen' conform de bepalingen van de richtlijnen'uitgevoord door *** Gemeten/ Gegerandeerd geluidsvniveau****

ES

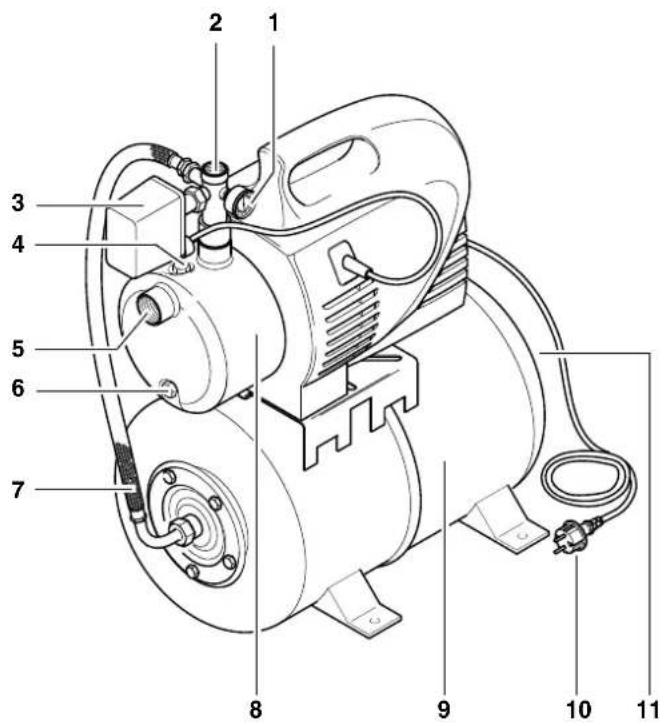

1. Het apparatus in een oogopslag

1 manometer
2 drukaansluiting
3 drukschakelaar
4 watervulschroef
5 aanzuigaansluiting
6 wateraftapschoef
7 metalen slang
8 pomp
9 drukvat (,ketel^ )
10 netsnoer met stekker
11 luchtventiel voor vooryuldruk

Aan aanzuigaansluiting:

Oppassen! Als de te pompen vloeistof verontreinigd is, moet u een aanzuiigfilter gebruiken (zie „Leverbaar toebehoren").
Oppassen! Om te vermijden dat het water afloodt als de pomp uitgeschakeld is, is een terugslagklep absolutnoodzakelijk.

Inhoudstafel

1. Het apparaat in een oogopslag 22
2. Lees dit eerst! 23
3. Toepassingsgebied en pompmedia 23
4. Veiligheid.. 23
   4.1 Voorgeschreiben gebruik van het systeme 23
   4.2 Algemene veiligheids-voorschriften 23
5. Voor het gebruik 24
   5.1 Plaatsing. 24
   5.2 Aanzuigleiding aansluiten.....24
   5.3 Drukleiding aansluiten 24
   5.4 Aansluiting op een buizennet ...24
   5.5 Netaansluiting. 24
   5.6 Pomp vullen en aanzuigen 24
6. Bediening 25
   6.1 Apparaat in gebruik nemen 25
   6.2 Pompkarakteristiek. 25
7. Service en onderhoud.... 25
   7.1 Regelmatig onderhoud 25
   7.2 Bij vorstgevaar 25
   7.3 Apparaat demonteren en opbergen 25
8. Problemen en storingen 25
   8.1 Foutopsporing.. 25
   8.2 Drukschakelaar instellen 26
   8.3 Voorvuldruk verhogen 26
   9.Herstelling 26
9. Milieubescherming 26
10. Leverbaar toebehoren.....26/66
11. Technische gegevens 27

2. Lees dit eerst!

• Voordat u het apparaat in gebruik neemt, moet u eerst de handleiding lezen en waar bij vooral aandacht besteden aan het hoofdstuk „Veiligheid".
  Bij Niet-inachtneming van de handleiding verwalt de garantie; de fabrikant kan in dat geval Niet aansprakelijk worden gesteld voor beschadigingen.
• Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u waar onmiddelijk uw leverancier van op de hoogte stellen. In dat geval mag u het apparaat Niet in gebruik nemen!

• De verpakking moet, conform de lokale wetegeving inzake de beschering van het milieu, met een bevoegde ophaaldienst meegegeven worden.

• Bewaar deze handleiding zorgvuldig zodate u ze bij onduidelijkheden steeds kunt raadplegen.

• Als u het apparaat uitleent of doorverkoopt, dan moet u deze handleiding erbij voegen.

3. Toepassingsgebied en pompmedia

Dit apparaat dient voor het pompen van zuiver water in huis- en tuinomgevingen, bijvoorbeeld:

• voor beregening en besproeijing,
• als fontein-, regen- en gebruikswaterpomp,
• voor het leegpompen van zwemba-den, tuinvijvers en waterreservoirs.

De vloeistoftemperatuur mag maximaal 35^ bedragen.

4. Veiligheid

4.1 Voorgeschreveu gebruik van het systeme

Het apparaat mag Niet worden gebruikt voor drinkwatervoorzieening of het pompen van levensmiddelen.

Explosieve, ontvlambare, agressieve of schadelijke stoffen mogen nicht worden gesprompt.

Het apparaat is nicht geschikt voor industrieel gebruik.

Wijzigingen aan het apparaat of het gebruik van onderdelen die nicht zich goedgekeurd en vrijgeveen door de fabrikant�niet toegelaten.

Elkander gebruik van het apparaat is in
strtjd met de veiligheidsvoorschriften; hierdoor kunnen onvoorzienbare
beschadigingen optreden!

4.2 Algemene veiligheidsvoorschriften

Kinderen en personne die nicht vertrouwd zich met de inhoud van de handleiding mogen het apparatusat Niet gebruiken.

Bij het gebruik in zwembaden en tuinvijvers of het veiligheidsbereik ervan moeten de bepalingen van DIN VDE 0100 -702, -738 worden nageleefd.

Als het apparaat worden gebruikt voor de huishoudelijkke watervoorzieinding,要去en de wettelijkke water- en afvalwatervoorschriften volgens DIN 1988 worden nageleefd.

De volgende risico's blijven bij het gebruik van pompen en drukvaten principieel bestaan - ze können ook door verligheidsvoorzieningen nicht volledig worden vermeden.

Gevaar door omgevingsinvloeden!

Stel het apparaat Niet bloot aan regen. Gebruik het apparaat Niet in een vochtige omgeving.

Richt de waterstraal Niet direct op het apparaat of andere elektrische toestellen! Levensgevaar door elektrocutie!

Gebruik het apparaat Niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen!

! Gevaar door heet water!

Als de uitschakeldruk van de drukschakelaar door slechte drukverhoudingen of door een defecte drukschakelaar nicht worden bereikt, kan het water in het apparaat verhit raken door interne circulatie.

Daardoor hunnen beschadigingen en lekken optreten aan het apparaat en de aansluitleidingen, waardoor heet water kan ontsnappen. Verbrandingsgevaar!

Apparaat max. 5 minuten gegen gesloten drukleiding latent werken.
Apparaat van het stroomnet scheiden en latent afkoelen. Correcte working van de installmentatie latent controlleden vooraleer deze opnieuw in gebruik te nemen.

7 Gevaar door elektrische stroom!

Tijdens installment- of onderhoudswerkzaamheden mag het apparaat Niet aangesloten zich op het stroomnet.

Raak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uit het stopcontact!

Zorg ervoor dat net- en verlengsnoeren nicht geknikt worden of geklemd raken en dat niemand eraan trekt of erover rijdt. Bescherm net- en verlengsnoeren bovendien gegen scherpe randen, olie en但它.

! Gevaar door gebreken aan het apparaat!

Controleer het apparaat, vooral het netsnoor, de netstekker en elektrische onderdelen, telkens op beschadigingen voor u het in gebruik neemt. Levensgevaar door elektrocutie!

Een beschadigd apparaat mag pas opnieuw worden gebrukt nadat het deskundig werd hersteld.

Voer nooit zich herstellingen aan het apparaat uit! Herstellingen aan pompen of drukvaten mogen alleen worden uitgevoerd door vaklui.

Opgelet!

Om waterschade te vermijden, bijv. overstroomde kamers,veroorzaakt door storingen of gebreken van het apparaat:

• Geschikte veiligheidsmaatregelen plannen, bijv.:
  Alarminrichting of
• opvangbekken met bewaking

De fabrikant aanvaardt geen aansprakelijkheid voor eventuele schade die veroorzaakt worden door

• fouitief gebruik van het apparaat.
  overbelasting van het apparaat door permanent gebruik.
• gebruik of bewaring van het apparaat zonder vorstbescherming.
• het uitvoeren van eigenmachtige veranderingen aan het apparaat. Reparations aan elektrische apparaten moot alleen worden uitgevoerd door een elektromonteur!
• het gebruik van onderdelen die nicht door de fabrikant gecontroleerd en vrijgeveen zijn.
• het gebruik van ongeschikt installmentmaterial (armaturen, aansluitleidingen, enz.).

Geschikt installmentmaterial:

drukbestendig (min. 10 bar)
warmtebestendig (min. 100^ )

5. Voor het gebruik

U kunt het apparaat makkelijk zichplaatsen en aansluiten.

In geval van twijfel raadpleegt u uw handelaar of een elektromonteur.

5.1 Plaatsing

• Het apparaat moet op een horizontale, vlakke ondergrond staan, die sterk genoeg is voor het gewicht van het apparaat met watervulling.
• Om vibraties te vermijden, mag het apparaat Niet worden vastgeschroefd; het moet op een elastische ondergrond worden geplaatst.
• De montageplaats要去 goed verluchtন en beschermd gegen weersinvloeden.
  Bij gebruik aan tuinvijvers en zwembaden要去 het apparaat zo worden opgesteld dat het Niet nat kan worden bij overstromingen en Niet in het water kan vallen. Bijkomende wettelijk voorschriften要去 worden nageleefd.

5.2 Aanzuigleiding aanslui- ten

Aanwijzing:

Voor de aansluiting heeft u eventuelt toebehoren nodig (zie „Leverbaar toebehoren").

Oppassen!

De aanzuigleiding要去 zo

worden gemonteerd dat ze geen mechanische krachten of spanningen kan uitoefenen op de pomp.

Oppassen!

Bij verontreinigde pompmedia

moet u absolut een aanzuigfilter

gebruiken om de pomp te beschermen gegen zand en vuil.

Oppassen!

Omtevermijdendathetwater aflooptals depompuitgeschakeldis, moet absolute een terugslagklepw- den gebrukt.

• Alle schroefverbindingen moeten worden afgedicht met schroefdraadtape;lekkenveroorzakenluchtaanzuing of verminderen resp. verhinderen de wateraanzuing.
• De aanzuigleiding要去en binnendiameter van tenminste 1^ (25 mm) hebben; ze要去 knik- en vacuumbestendig zich.
• De aanzuigleiding moet zo kort möglich worden gehonden,ondat het pompvermogen met toenemende lengte van de aanzuigleiding afneemt.
• De aanzuigleiding moet maar de pomp toe constant stijgen om lucht-bellen te vermijden.
• De watertoevoer要去 verzekerdijken, en het einde van de aanzuigleiding要去 zich steeds in het water bevinden.

5.3 Drukleiding aansluiten

Aanwijzing:

Voor de aansluiting heeft u eventuelt toebehoren nodig (zie "Leverbaar toebehoren").

Oppassen!

De drukleiding moet zo worden gemonteerd dat ze geen mechanische krachten of spanningen kan uitoefenen op de pomp.

• Alle schroefverbindungen moeten worden afgedicht met schroefdraadtape om te verhinderen dat er water ontsnapt.
• Alle delen van de drukleiding moeten drukbestendigহn.
• Alle delen van de drukleiding moeten deskundig gemonteerd zijn.

A Gevaar!

Door het gebruik van Niet-drukbestendige delen of ondekundige montage kan de drukleiding tijdens het gebruik klappen. Vloeistof die onder hoge druk uit de leiding spuit kan verwondingen veroorzaken!

5.4 Aansluiting op een buizennet

Ook een vaste installment (bijv. huishoudelijk watertoevoer) is möglichk.

• Om vibraties en geluiden te vermijden, moet het toestel met elastische slangen op het buizennet worden aangesloten.

5.5 Netaansluiting

Gevaar door elektrische stroom!

Gebruik het apparaat Niet in een natte omgeving en alleen als de volgende voorwaarden verruld zijn:

• Het apparaat mag alleen worden aangesloten aan veiligheidscontactdozen die deskundig geinstallerd, geaard en getest zich.
• Netspanning en afzekering moeten overeenstemmen met de Technische gegevens.
  Bij zwembaden, tuinvijvers en op soortgelijke plaatsen moet het apparaat worden uitgerust met een foutstroomschakelaar (Flschakelaar, 30 mA) (DIN VDE 0100-702,-738).

Het gebruik van een foutstroomschakelaar worden algemeen aanbevolen als veiligheidsmaatregel.

Bij gebruik in open lucht moeten de elektrische verbindingen beschermd zich gegen spatwater; zeogensniet in het water liggen.
Verlengsnoeren要去en voldoende grote aderdiameter hebben (zie,Technische gegevens). Kabeltrommels要去en volledig afgerold+zijn.

5.6 Pomp vullen en aanzui-gen

Oppassen!

Telkens de pomp wordt aangesloten of bij waterverlies resp. luchtaanzuiging moet de pomp met water worden gezuld. Inschakelen zonder watervulling vernielt de pomp!

Aanwijzing:

De aanzuigleiding hoefft nicht gezuld te worden waar de pomp zichaanzuiigend is. Afhankelijk van de lengte van de leiding kan het een tijdje duren voor de druk is opgebouwd.

1. Verwijder de watervulschroef en dedichting.
2. Giet zuiver water in de opening tot de pomp gevuld is.
3. Als u de aanzuigtijd wilt verkorten, kunt u ook de aanzuigleiding vullen.
4. Breng de watervulschroef en dedichting opniew aan.
5. Open de drukleiding (waterkraan resp. spuitkop opendraaien), zodate bij het aanzuigen lucht kan ontsnappen.
6. Schakel het apparaat in (zie „Gebruik").
7. Sluit de drukleiding zodra het water gelijkmatig uit de opening stroomt.

6. Bediening 7. Service en onderhoud

De pomp en de aanzuigleiding要去en aangesloten en gezuld zich (zie „Voor het gebruik").

Oppassen!

De pomp mag Niet drooglopen.

Er moet steeds genoeg transportvloeistof (water) aanwezig zich.

• Als de motor nicht start, de pomp gegen druk opbouwt of soortgelijke effecten optreden, schakelt u het toestel uit - en probeert u de fouit te herstellen (zie „Problemen en storingen").
• Als de pomp geblokkeerd worden door een vreemd voorwerp of de motor oververhit is, worden de motor door een verligheidsschakeling uitgeschakeld.

6.1 Apparaat in gebruik nemen

Aanwijzing:

De drukschakelaar

• schakelt de pomp in als de druk in de ketel door het aftappen van water onder de inschakeldruk daalt;
• schakelt de pomp uit zoda de uitschakeldruk bereikt is.

Aanwijzing:

De ketel bevat een rubberbalgat, standaardtoestand onder lucht-voorvuldruk) staat; op die manien en petite waterhoeveelheden wortagetapt zonder dat de pomp worden hakeld.

1. Steek de netstekker in het stopcontact.
2. Open de drukleiding (waterkraan resp. spuitkop opendraaien).
3. Controller of er wateruit de opening stroom!

6.2 Pompkarakteristiek

Op de pompkarakteristiek kurz u de verhouding:tussen de pompopvoerhoogte en het pompdebiet aflezen.

Pompkarakteristiek bij opvoerhoogte 0,5 men 1"-aanzuigslang - Voor model: HWW 5500/20 M, .../50 M

Gevaar!

Alvorens u met werkzaamheden aan het apparatus begint:

trekt u de stekker uit het stopcontact,
- controleert u of het apparaat en het aangesloten toebehoren drukloos is.

Andere dan de hier beschreiben onderhouds- of herstellingswerkzaamheden moot alleen worden uitgevoerd door vaklui.

7.1 Regelmatig onderhoud

• Controller het apparaat en het toebehoren, vooral elektrische en drukvoerende delen, regelmatin op beschadigingen en LAST het eventueel herstellen.
• Controller de aanzuig- en drukleidingen op lekken.
• Als het pompvermogen afneemt, reli-nigt of verrangt u de aanzuigfilter en het filtrilege (indien aanwezig).
• Controller de Voorvuldruk van de ketel, eventueel要去 druk verhogen (zie „Voorvuldruk verhogen").

7.2 Bij vorstgevaar

Oppassen!

Vorst vermiet het apparaat en het toebehoren,ondatdeze altijd water bevatten!

• Als er kans op vorst bestaat,要去 het apparaat samen met het toebehoren worden gedemonteerd en opgeborgen (zie volgend hoofdstuk).

7.3 Apparaat demonteren en opbergen

1. Trek de stekker uit het stopcontact.
2. Open de drukleiding (waterkraan resp. spuitkop opendraaien) en LAST het water volledig aflopen.
3. Maak de pomp en de ketel volledig leeg; ga als volgt te werk:

verwijder de wateraftapschroef aan de onderzijde van de pomp (behvalbe bij HWW 3300/20 K),
- maak de dopmoer van de meta-len slang aan de ketel los.

1. Demonteer de aanzuig- en drukleidingen van het apparaat.
2. Bewaar het apparaat in een vorstvrijne ruimte (min. 5^ ).

8. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

trekt u de stekker uit het stopcontact,
- controleert u of het apparaat en het aangesloten toebehoren drukloos is.

8.1 Foutopsoring

Pomp loopt nicht:

• Er is geen spanning.

• Controleer het snoer, de stekker, het stopcontact en de betreffende zekerig.

• De netspanning is te laag.

• Gebruik een verlengsnoer met voldoende doorsnede (zie „Technische gegevens").

• Motor oververhit, motorveiligheid geactiveerd.

• Na het afkoelen worden het appar-. raat automatisch opniew ingeschakeld.
  Zorg voor voldoende verluchting, houd de verluchtingsopeningen vrij.
  Houd rekening met de maximale toevoertemperatuur.

• Motor bromt maar start Niet.

Steek een schroevendraaier o.i.d. door de verluchtingsopeningen van de uitgeschakelde motor en draai aan het ventilatorwiel.

Pomp zuigt Niet of loopt zeer luid:

Watergebrek.

• Controller of de watervoorraad groot genoeg is.

Aanzuigleiding lek.

Dicht de aanzuigleiding af, trek de schroefverbindingen aan.

Aanzuighoogte te groot.

Houd rekening met de maximale opvoerhoogte.
- Breng de terugslagklep aan en vul de aanzuigleiding met water.

Aanzuigfilter (toebehoren) verstopt.
- Reinigen, EVT. cervangen.
- Terugslagklep (toebehoren geblokkeerd).
- Reinigen, EVT. cervangen.

Waterlek tussen motor en pomp, schuifringdichting lik.
- Vervang de schuifringdichting.
Pomp verstopt of defect.
Zie hoger.

Druk te laag of pomp loopt permanent:

• Aanzuigleiding lek of aanzuighoogte te groot.
  Zie hoger.

• Pomp verstopt of defect.
  Zie hoger.

• Drukschakelaar versteld.
• Controller de in- en uitschakeldruk,evt.instellen.
• De pomp worden reeds bij geringe wateraftapping (ca. 0,5 l) ingeschakeld.
  Voorvuldruk in de ketel te laag; verhogen.
• Er loopt water uit het luchtventiel.
  Rubberbalg in de ketel lek; verrangen.

8.2 Drukschakelaar instellen

Als de in- of uitschakeldruk - na verloop vanijd - sterk afwijk van de oorspronkelijke waarde, kan de oorspronkelijke waarde opniewu worden ingesteld (zie "Technische geevens").

Gevaar!

Elektrocutiegevaar aan de aan

sluitklemmen in de drukschakelaar. Alleen vaklui mogen de drukschakelaar openen en instellen.

1. Verwijder het deksel van de drukschakelaar.
2. Open de drukleiding (waterkraan resp. spuitkop opendraaien) en LAST het water lopen.

Als het apparaat worden ingeschakeld, leest u de inschakeldruk af op de manometer.

1. Sluit de drukleiding opnieuw.

Als het apparaat worden uitgeschakeld, leest u de uitschakeldruk af op de manometer.

Oppassen!

De oorspronkelijke uitschakel

1. Om de uitschakeldruk te wijzigen, draait u de moer (12) als volgt:

rechtsom verhoogt de uitschakeldruk;
linksom verlaagt de uitschakeldruk.

1. Om de inschakeldruk te wijzigen, draait u de moer (13) als volgt:

2. rechtsom verhoogt de inschakeldruk;
   linksom verlaagt de inschakeldruk.

3. Herhaal eventueel de stappen 2. tot 5., tot de gewenste waarden zich ingesteld.

4. Breng het deksel van de drukschakelaar opnieuw aan.

8.3 Voorvuldruk verhogen

Als de pomp - na verloop vanijd - reeds bij een geringe wateraftapping (ca. 0,5 l) worden gestart, moet de voorvuldruk in de ketel opnieuw worden ingesteld.

Aanwijzig:

De voorvuldruk kan nicht worden afgelezen op de manometer.

1. Trek de stekker uit het stopcontact.
2. Open de drukleiding (waterkraan resp. spuitkop opendraaien) en LAST het water volledig aflopen.
3. Schroef de kunststofkap aan kop-zijde van de ketel los; waarchter bevindt zich het luchtventiel.
4. Plaats een luchtpomp of een compressorslang met een „bandventiel"-aansluiting en een drukmeter op het luchtventiel.
5. Pomp tot de Voorziene voorvuldruk (zie „Technische gegevens") bereikt is.
6. Sluit het apparaat opnieuw aan en controllerer de goede werkig.

9. Herstelling

Gevaar!

Herstellungen aan elektrische

apparaten mogen alleen worden uit-gevoerd door een elektromonteur!

Defecte apparatenkestu aan de servicevestigang van uw land zenden.Het adres vindt u terug bij de lijst met onderdelen.

Geef bijinzending voor reparatie een omschrijving van het vastgestelde defect.

Transportaanwijizingen:

• Laat de pomp en de ketel volledig leeglopen (zie „Apparaat demonteren en bewaren").
• Verwijder de drukschakelaar en de manometer (transportbescherming).
• Verstuur het apparaat indien mogelijk in de originele verpakking.

Het verpakkingsmaterial kan volledig worden gerecycleerd.

Uitgediende apparaten en toebehoren bevatten grote hoeveelheden recyclerbare grondstoffen en kunststoffen.

Deze handleiding is gedrukt op chloorvrij gebleekt papier.

11. Leverbaar toebehoren

Voor dit apparaat is het volgende toebehoren verkrijjgbaar.

Aanwijzig:

Afbeeldingen en bestelnummers vindt u op het einde van deze handleiding.

1) 1 m, volledig, met snelverbinding aan beiden zichden;
2) 4m , volledig, met snelverbinding en aanzuigkorf met voet-klep;
3) 7 m, volledig, met snelverbinding en aanzuigkorf met voet-klep.

A Pompaaansluitset,
volledig met dubbele nippel, terugslagklep, buisnippel 150 mm (2 stuks), filter lang,uitwasbaar filterelement, spiralslang 1 m volledig, hoek, kogelkraan, schroefdraadtape.
B Droogloop-stopschakelaar,
met 10 m kabel, verhindert het drooglopen van de pomp bij het aanzuigen uit een reservoir, zwembad, enz.
C Spiraalslang 1"
D Filter, aansluiting 1", lang,
volledig met uitwasbaar kunststoffterelement.
E Wegwerpffilterelement, lang,
voord de mechanische voorfiltering van zand.
F Filterelementuitwasbaar,lang
voor de mechanische voorfiltering van zand, herbruikbaar.
G Filterelement kool, lang,
met actieve-koovulling, bij chloorthoudend water, gegen geur-of kleurverontreiniging.
H Filterelement poly, lang,
met polyfosfaatvulling, bij kalkhoudend water voor het gebruik in warmwatertoestellen.
I Buisnippel 150 mm, aan beide
den 1" US, verzinkt, voor het verbinden van pomp en aanzuigfilter.
J Dubbele nippel, beide zijden 1" US.
K Terugslagklep 1" IS, verhindert dat het water terugstroomt en de pomp droogloopt.
L Schroefdraadtape, 12-m-rol.
(US=uitwendige schroefdraad,
IS=inwendige schroefdraad)

1. Technische gegevens

		HWW5500/20 M	HWW5500/50 M
Netspanning V		230 ~ 1
Frequentie	Hz		50
Nominaal vermogen W 1500
Nominate stroomsterkte A 6,7
Zekering (traag of L-automaat) A 10
Bedrijfscondensator μF 20
Nominaal toerental min	-1	2800
Pompcapaciteit max.	I/h	5500
Opvoerhoogte max. m 55
Pompdruk max.	bar	5,5
Zuighhoogte max.	m	9
Toevoertemperatuur max.	°C	50
Omgevingstemperatuur	°C	5 ... 40
Beveiligigungstype		IP 44
Beveiligingsklasse		I
Isoleerstofklasse		F
Materialen		edelstaal
Pomphuis		edelstaal
Pompas		noryl - 5x
Pomploopwiel
Aansluitingen (inwendige schroefdraad)		1"
Aanzuigaansluiting		1"
Drukaansluiting
Drukschakelaar		2,5
Inschakeldruk ca.	bar	4,0
Uitschakeldruk ca.	bar
Ketel
Ketelvolume	I	24	50
Keteldruk max.	bar	5,0	5,0
Voorvuldruk	bar	1,5	1,5
Afmetingen (zonder aansluiting)
Lengte	mm	535	675
Breedte	mm	275	395
Hoogte	mm	590	700
Gewichten
Gewicht leeg	kg	18,8	24,9
Gewicht met watervulling	kg	40,3	67
Geluidsemissiewaarden (bij max. druk)
Geluidsvermögensniveau \(L_{WAm}\)	dB (A)	75
Geluidsdrukniveau \(L_{PAd}\)	dB (A)	78
Maximale lengte voor verlengsnoeren
bij 3 x 1,0 mm2ader diameter	m	30
bij 3 x 1,5 mm2ader diameter	m	50

1. Vista general del aparato
