Otsikko	Kuvaus
Tuotetyyppi	Pumppu
Teho	550 W
Maksimivirtaus	3000 l/h
Maksimipaineenkorkeus	45 m
Maksimimaisemissyvyys	8 m
Moottorityyppi	Induktio
Pumpun rungon materiaali	Ruostumaton teräs
Suositeltu käyttö	Kasteluun, kuivatusjärjestelmiin ja vedenjakeluun
Huolto	Tarkista tiivisteet säännöllisesti ja puhdista suodattimet
Turvallisuus	Varustettu lämpösuojalla
Paino	10 kg
Mitat	Kompaktit mitat helppoa säilytystä varten
Takuu	2 vuotta

Usein kysytyt kysymykset - HWW 550020 M METABO

Kuinka asentaa METABO HWW 550020 M -pumppu?

Varmista, että pumppu asetetaan vakaalle ja tasaiselle pinnalle. Liitä sisään- ja ulostuloputket ohjeiden mukaisesti. Kytke pumppu sopivaan virtalähteeseen.

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista, että pumppu on oikein kytketty ja että sähkösyöttö toimii. Varmista myös, että turvakytkimet ovat "PÄÄLLÄ"-asennossa.

Kuinka poistaa ilma pumpusta?

Avaa ilmausruuvi pumpun rungon yläosassa. Täytä vesisäiliö, kunnes vettä valuu ilmausruuvista, ja kiristä ruuvi takaisin.

Miksi pumppu ei ime vettä?

Tarkista, että sisääntuloputki on veden alla eikä vuotoja ole. Varmista myös, ettei sisääntulosuodatin ole tukossa.

Kuinka puhdistaa pumpun suodatin?

Irrota pumppu virtalähteestä. Poista suodattimen kansi, puhdista se juoksevan veden alla ja aseta takaisin paikalleen.

Mikä on METABO HWW 550020 M -pumpun maksimivirtaus?

Tämän pumpun maksimivirtaus on 5200 litraa tunnissa.

Pumppu pitää outoja ääniä, mitä tehdä?

Tarkista, ettei mikään estä pumpun toimintaa ja ettei moottorissa ole vieraita esineitä. Jos ääni jatkuu, ota yhteyttä huoltoon.

Kuinka huoltaa pumppua sen käyttöiän pidentämiseksi?

Puhdista suodattimet säännöllisesti, tarkista tiivisteiden kunto ja voitele liikkuvat osat tarvittaessa. Säilytä pumppu kuivassa paikassa.

Mikä on METABO HWW 550020 M -pumpun takuu?

Pumppu on yleensä katettu 2 vuoden takuulla ostopäivästä lähtien, takuun ehtojen mukaisesti.

Kuinka ratkaista pumpun ylikuumenemisongelma?

Varmista, ettei pumppua käytetä jatkuvasti yli sen kapasiteetin. Anna sen jäähtyä ennen uudelleenkäynnistystä ja tarkista, ettei ilmanottoaukot ole tukossa.

KÄYTTÖOHJE HWW 550020 M METABO

Vakutamme, atta tamä tuote vastaa saurava normeja on direktivien märäysten mukainen testin suoritaja Mitatu/Taattu aenen tehotaso*

DA

EF-OVERENSSTEMMELSESATTESTVOSWIADCZENIE O ZGODNOSCIC CE

Hermed erklarer vi pa eget ansvar, at dette prodkt stemmer overens ed folgende standarder* inb. beslemmelseme i direkliverne** gennemfert 工 ^ 工 工 MauGaranterel lydefektniveau***

EL

EK-△HAΩEH ANTIΕTOIXEIAZVCE-MEGGEYEZOSEGI NYILATKOZAT

Anuouue ieiaubvOn to npov auot anooyei cric akouoe pnoiyopae" ouquva u e 10 diatacwTw oobnympayaromoiuevoa oTo""Mepeieio/Eyyunyn ordun amoooc nyox

CS LV

IZJAVA O SKLADNOSTI EU

Timo na vlastni zodpovednost prohlasejeme, za tento vyrobek spliuja nize uvedene normy*normativn i nafizen** misto vystaveni zpravy** hladinu' akustickego taku****

SLBG

IZJAVAO SKLADNOSTI

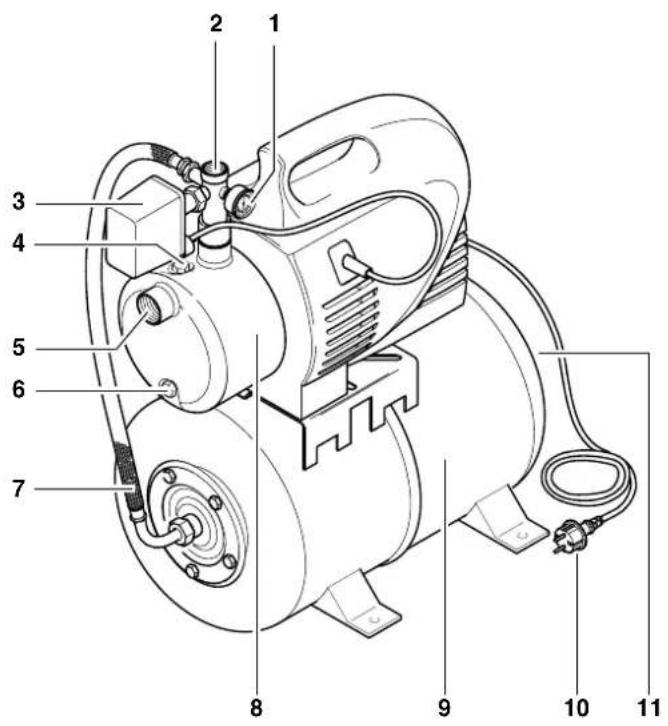

1. Laitteen yleiskuva

1 Painemittari
2 Painelitanta
3 Painekytkin
4 Juottoruuvi
5 Imulijtanta
6 Tyhjennysruvi
7 Metallitetku
8 Pumppu
9 Painesailio (kattila)
10 Verkkojohto ja pistoke
11 Ilmaventtiili esityäytöpaineelle

Imuliitannassa:
Huomio!
Käytä likaantunutta ainetta
pumpattaessa imusuodatinta
(katso "Saatavat tarvikkeet").
Huomio! Takaiskuventtiili on ehdottoman välttämätön, jotta vesi ei karkaa pumpun ollessa pois paälta.

Sisallysluettelo

1. Laitteen yleiskuva... 60
2. Lue ensin! 61

3. Kaytloue ja pumpattavat aineet... 61

4. Turvallisuus.. 61

4.1 Tarkoituksenmukainen kayttö.....61
4.2 Yleiset turvallisuusohjeet 61

1. Ennen kayttoonottoa 62

5.1 Pystytys.. 62
5.2 Imujohtimen liittäminen 62
5.3 Painejohtimen liittaminen 62
5.4 Litantà putkiverkkoon 62
5.5 Verkkoliitanta 62
5.6 Pumpun tayttaminen ja imeminen.. 62

1. Kayttö 62

6.1 Laitteen ottaminen käytöön... 62
6.2 Pumpun ominaiskayra 63

1. Huolto ja hoitoo 63

7.1 Säännöllinen huolto 63
7.2 Pakkasvaaran aikana.. 63
7.3 Laitteen purkaminen ja sailyttaminen.. 63

1. Ongelman ja hairiot 63
   8.1 Härion etsintä 63

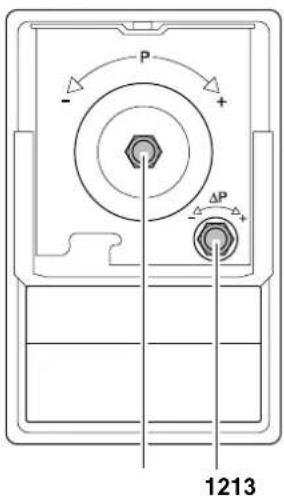

   8.2 Painekytkimen sātāminen...63
   8.3 Esitaytöpaineen suurentaminen... 64
2. Korjaus.. 64
3. Ymparistonsuojelu.. 64
4. Saatavat tarvikkeet 64/66
5. Tekniset tiedot.. 65

2. Lue ensin!

• Lue tāmā ohjekirja ennen laitteen kāyttöönottoa. Huomioi erityisesti turvaohjeet.
• Jos ohjekirjaa ei noudateta, takuu raukeaa; valmistaja ei ota mitään vastuuta siitä seuraavista vahingoista.
  Mikali huomaat kuljetukssaa syntyneita vahinkoja pakkauksen purkamisen yhteydessa, ilmoita niista heti tavaran toimittajalle. Ala ota laitetta kaytttoon!
• Havita pakkaus ymparistoystavallisiesti. Toimita pakkaus asianmukai-seen jatteidenkeräyspaikkaan.
• Säilytä ohjekirja hyvin, jotta voit katsoa sitä aina epäselvissa tapaukssissa.
• Jos lainaat tai myyt laitteen joskus, anna myos kaikki saateasiakirjat laiteen mukana eteenpain.

3. Käyttoalue ja pumpattavat aineet

Tata laitetta kaytetaaun puhtaan veden pumppaamiseen talossa ja puutarhassa,

• sadetukseen ja kasteluun,
• kaivo-, sadevesi- ja käytövesipump-puna,
• uima-altaiden, puutarha-altaiden ja vesisäliöiden tyhäksi pumppaami-seen.

Pumpattavan aineen suurin salittu lam-potila on 35^

4. Turvallisuus

4.1 Tarkoituksenmukainen käytto

Laitetta ei saa käyttaa juomavesihuoltoon tai elintarvikkeiden pumppaamiseen.

Rajāhtāvien, palavien, aggressivisten tāi terveydelle vaarallisten aineiden pumppaaminen on kielletty.

Laite ei sovi liketicals- tai teollisuuskayttoon.

Laitteeseen ei saa tehdä omavaltaisia muutoksia eikä siinä saa kayttää osia, joita valmistaja ei ole tarkastanut ja hyväksnyt.

Kaikki laitteen epaasialinen kaytö on tarkoituksenvastiaista; siita voi seurata ennalta arvaamattomia vahinkoja!

4.2 Yleiset turvallisuusohjeet

Lapset ja nuoret sekā henkilöt, jotka eivat tunne ohjekirjaa, eivat saa käyttaa laitetta.

Käytettäessä laitetta uima-altaisa ja puutarha-altaisa ja niiden suoja-alueeilla tulee noudattaa DIN VDE 0100 -702,-738:n maärayksiä.

Käytettäessä laitetta kiinteistön vesihu-toon tulee noudattaa lakimärärisi ävesija jätevesisaannoksiä sekā DIN 1988:n maarayksiä.

Seuraavat jäljelle jaavat vaarat ovat periaatteellisesti olemassa aina pumppuja ja painesäiliöitta käytettaessä -niita ei voi poistaa tysin millän turvatoimilla.

Ymparistovaikutuksista aiheutuva vaara!

Aäjata laitetta altiiksi sateelle. Aä kay-ta laitetta marassa ymparistossa.

Äla suuntaa vesisuihkua suoraan laitteee- seen tai muihin sahköisiiin osii! Sahkoiskusta aiheutuu hengenvaara!

Alä käytä laitetta rajahydysvaarallisissa tiloissa tai palavien nesteiden tai kaasujen laheisyydessa!

Kuumasta vedestä aiheutuva vaara!

Jos painekytkimen poiskytkentapainetta ei saavuteta huonojen paineoloen takia tai jos painekytkin on rikki, vesi voi kuumentua laitteen sisaisessä kierrossa.

Tästa voi syntyä vauroiota ja vuotoja laitteeseen ja liitäntäjohtoihin, joloin kuumaa vetta voi vuotaa ulos. Palovammavaara!

• Käytä laitetta maks. 5 minuuttia suljettua painejohdinta vastaan.

Irrota laite sahköverkosta ja anna sen jäahtyä. Anna ammatthienkilokunnan tarkastaa laitteiston moitteeton toiminta ennen uutta käyttoönottoa.

Sähkõstä aiheutuva vaara!

Asennus- ja huoltotöiden aikana laite ei saa olla liitetyänä sahköverkkoon.

Ala koske verkkopistokkeeseen marillakasill! Irrota verkkopistoke aina vetamalla pistokkeesta, ei johdosta.

Alā taita, purista tai vedā verkkojhohtoa ja jatkojohtoa tai aja niiden yli; suojaa ne teraviltā reunoilta, oljylṭā ja kuumuudelta.

Laitteen puutteista aiheutuu vaara!

Tarkasta laite, erityisesti verkkjoho, verkkopistoke ja sahköiset osat aina ennen käytööntoa mahdollisten vaurioiden varalta. Sähköiskusta aiheutuu hengenvaara!

Vaurioitunutta laitetta saa kayttä jalleen vasta, kun se on korjattu asianmukaisesti.

Ala korjaa laitetta itse! Vain ammattila- set saavat korjata pumppuja ja painesai- lioita.

Huomio! Laitehäiriöistä tai -puutteista uvien vesivahinkojen, esim. tulvimen, välttämiseksi:

• Suunnittele sopivat turvatoimenpi-teet, esim:

• hälytyslaitteisto tai
  valvottusuoja-allas

Valmistaja ei ota mita'an vastauta mahdollisista vahingoista, jotka johtuvat siita, etta

• Iaitetta on käytetty épātarkoituksen-mukaisesti.
• laitetta on ylikuormitetti käytämälä sitä jatkuvasti.
• laitetta ei ole käytetty ja säilytetty suojassa pakkaselta.

• laitteeseen on tehty omavaltaisia muutoksia. Sähköälteita saa korjata ainoastaan sähköalan ammattilainen!
  on kaytetty varaosia, joita valmistaja ei ole tarkastanut ja hyvaksynyt.
  on kaytetty sopimatonta asennusmaterialiaia (hanat, liiantajohtimet jne.).Sopiva asennusmaterialiai:

• paineen kestäva (vahintään 10 baaria)

kuumuudenkestavā (vahintaan 100^)

5. Ennen käyttoönottoa

Voit koota ja liittaa laitteen helposti itse.
Käanny epaselvissa tapauksissa
ammattikauppiaasi tai sahkoalan
ammattilaisen puoleen.

5.1 Pystytys

• Laitteen täytyy seista vaakasuoralla, tasaisella pinnalla, joka kykenee kantamaan veden täytämän laitteen painon.
  Tarinan valttamiseksi laitetta ei tulisi ruuvata kiinni vaan se tulisi asettaa elastiselle alustalle.
  Pystytyspaikan tulisi olla hyvin tuule-tetu ja suojassa saavaikutuksilta.
  Käytettäessä laitetta puutarha-
  altailla ja uima-altaila se täytyy
  sijoittaa tulvimiselva suojassa olevaan paikkaan ja suojata kaatumis
  setla. Lisäksi tulee noudattaa lain
  vaatimuksia.

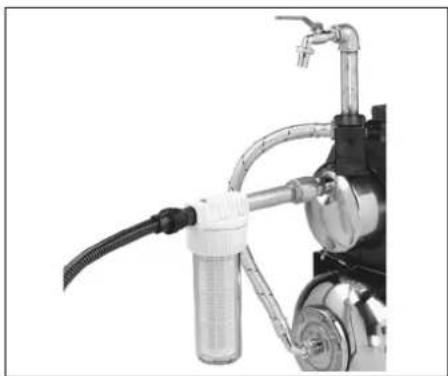

5.2 Imujohtimen liittäminen

Ohje:

Liitannan tekemiseen tarvitset

mahdollisesti muita lisavarusteita (katso "Saatakvat tarvikkeet").

Huomio!

Imujohdin tulee asentaa siten, jtt e aiheudu mitaan pump

puun vaikuttavaa mekaanista voimaa tai jannitysta.

Huomio!

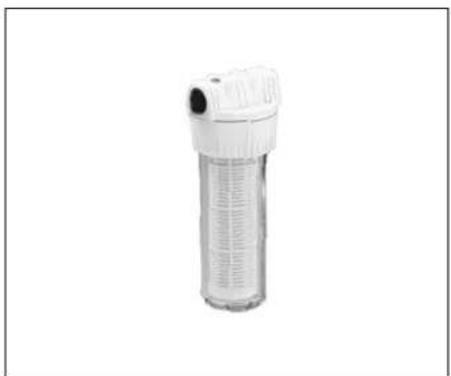

Käytä likaista ainetta pumpasi ehdottomasti imusuodatintaun suojaamiseksi hiekalta ja

Huomio!

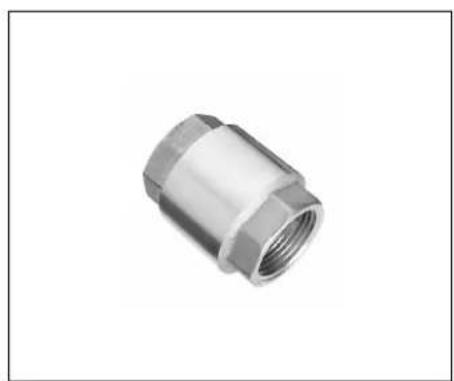

Takaiskuventti on ehdottoman valttamaton, jotta vesi ei karkaa pumpun ollessa pois paalta.

Kaikki kierreliitokset taytyt iivistaa kierretrivistysnauhalla; vuotokohdat aiheuttav ilman imemista ja heikentav veden imemista tai estavat sen kokonaan.
Imujohtimen sisahalkaisijan tulisi olla vahintaan 1" (25 mm); sen tayty olla taittumaton sekä tyhjönkes-täva.
- Imujohtimen tulisi olla niin lyhyt kuin mahdollista, koska pumppausteho heikkenee johdon pidetessä.
Imujohtimenu lusisi nousta koko matkalta kohti pumppua ilmataskujen estamiseksi.
- Riittaván vesisyoton tulee olla taattu ja imujohtimen paan tulisi olla aina vedessä.

5.3 Painejohtimen liittäminen

0

Ohje:

Liitannan tekemiseen tarvitset mahdollisesti muita lisavarusteita (katso "Saatavat tarvikkeet").

Huomio!

Painejohdin tulee asentaa

siten, etta siitä ei aiheudu mitään pumppuun vaikuttavaa mekaanista voimaa tai jännitystä.

Kaikki kierreliitannat tulisi tiivistaa kierretiivistysnauhalla vesivuotojen estamiseksi.
Painejohtimen kaikkien osien tayty olla paineenkestävi.
Painejohtimen kaikki osat tayty asentaa asianmukaisesti.

A Va

Vaara!

Painejohdin voi haljeta kaytossa, jos siin on kaytety painteta kestamattomia osia tai se on asennettu epaaialisesti. Kovalla paineella suihkuava neste voi johtaa loukkaantumiseesi!

5.4 Liitäntä putkiverkkoon

Myos kiinteaa asennus on mahdolista (esim. kiinteiston vesihuoltoon sisatiloissa).

• Tärinān ja äänten vähentämiseksi laite tulisi liittä putkiverkkoon elastisilla letkujohtimilla.

5.5 Verkkoliitäntä

Sähköstä aiheutuva vaara!

Alä kayta laitetta marassä

ymparistossa ja vain seuraavin edelytyksin:

• Liitannan saa tehdā vain sukopistorasioihin, jotka on asennettu, maadoitettu ja tarkastettu asianmukaisesti.
• Verkkojannitteen ja sulakkeiden taytyy vastata teknisia tietoja.
  Uima-altaalla, puutarha-altaalla tai vastaavissa paikoissa laitetta taytyk kayttä yhdessä vikavirtakkatkaisimen kanssa (Fl-katkaisin, 30 mA) (DIN VDE 0100-702, -738). Suosittelemme tatä yleisesti ihmisten suojaksi.
  Kaytettäessa laitettaulkona sahkoisten johtimien taytyy olla roiskevesisuojattuja; ne eivat saa olla vedessä.
• Jatkojohdoissa taytylla riittavajohtimien poikkipinta-ala (katso"Tekniset tiedot")Johtokelat taytyy purkaa kokonaan.

5.6 Pumpun tayttäminen ja imeminen

Huomio!

Pumppu taytytayttad vedell

joka kerta, kun se liitetään tai ilmenee

vesihavikkia tai kun pumppu on imenyt ilmaa. Pumppu tuhoutuu,Jos se kytketaan paalle vedestayhjan!

Ohje:

Imujohdinta ei tarvitse tayttaa, koska pumppu on itseimeva. Johtimen pitudesta ja halkaisijasta riippuen paineen luominen voi kuitenkin kestaa jonkin aikaa.

1. Ruuvaa juottoruuvi ja tiiviste irti.
2. Kaada pumppuun hitaasti puhdasta vetta, kunnes se on taynnä.
3. Jos haluat lyhentaa imuaikaa, tayta myos imujohdin.
4. Ruuvaa juottoruuvi ja tiiviste takaisin paikoilleen.
5. Avaa painejohdin (vesihana tai suihkusuutin), jotta ilma paasee poistumaan imun aikana.
6. Kytke laite pälle (katso "Käytto").
7. Sulje painejohdin, kun vesi virtaa ulos tasaisesti.

6. Kaytto

Pumpun ja imujohtimen taytylla liitetty ja taytety (katso "Ennen kaytttoonottoa").

Huomio!

Pumppu ei saa kayda kuivana. Kaytossa on oltava koko ajan tarpeksi pumpattavaa ainetta (vettä).

• Jos moottori ei käynnisty, pumppu ei muodosta painetta tai ilmenee vastaavia ilmiöita, kytke laite pois paälta - ja yritä sitten poistaa virheen syy (katso "Ongelmat ja häröit").
• Jos pumppu on jumittunut vieraan kappaleen takia tai moottori on ylikumentunut, suojakytkentä kytkee moottorin bois pälä.

6.1 Laitteen ottaminen käytöön

Ohje:

Painekytkin

• kytkee pumpun paallee, kun vedenpaine kattilassa laskee veden ottamisen seurauksena paallekytkentapaineen alle;
• kytkee pumppu pois pälätä, kun poiskytkentäpaine on saavutettu.

Ohje:

Kattila

sisaltä kumipalkeen,

johon on tehtaalla luotu ilmanpaine (esitayttopaine); se mahdollstaan pienten vesimäärien ottamisen ilman, etta pumppu käynnistyy.

1. Työnnä verkkopistoke pistorasiaan.

2. Avaa painejohdin (kännä vesihana tai suikhkusuutin auki).

3. Tarkasta, tuleeko vetta ulos!

6.2 Pumpun ominaiskäyrä

Pumpun ominaiskayrā osoittaa, mika syottomäärā on mahdollista saavuttaa milläkin dostokorkeudella.

Pumpun ominaiskyra 0,5 m - imukorkeudella ja 1"-imulektkulla -mallille:

Ennen kaikkia laitteelle suori

tettavia toitä:

• Irrota verkkopistoke virtalähteestä.
• Varmista,etta laite ja siihen liitetyt lisavarusteet ovat paineetomia.

Tässä kuvattuja huolto- ja korjaustöitä laajempia toitä savat suorittaa vain alan ammattilaiset.

7.1 Saannollinen huolto

Tarkasta laite ja lisavarusteet, erityisesti sahköiset ja paineenalaiset osat, vaurioiden varalta ja korjauta ne tarvittaessa.
- Tarkasta imu- ja painejohtimet vuotojen varalta.
- Jos pumppausteho laskee, puhdista imusuodatin ja suodatinpatuuna (jos olemassa), vaihda tarvittaessa uuteen.
- Tarkasta kattilan esitaytöpaine, lisaa sitaravittaessa (katso „Esi-taytöpaineen lisäaminen").

7.2 Pakkasvaaran aikana

Huomio!

Pakkanen tuhoaa Iaitteen ja

lisāvarusteet, koska niissä on aina vettä!

• Irrota laite ja lisavarusteet pakkasvaaran aikana ja sailytä ne pakkasetta suojassa (katso seuraavaa kappaletta).

7.3 Laitteen purkaminen ja sailyttäminen

1. Irrota verkkopistoke virtalähteestä.

2. Avaa painejohdin (kännä vesihana tai suihkusuutin auki), anna veden valua kokonaan pois.

3. Tyhjennä pumppu ja kattila kokonaan, tata varten:

4. kierra pumpun alla oleva tyhjennysruuvi ulos (paitsi mallissa HWW 3300/20 K),

5. irrota kytkinmutteri kattilan metal-liletkusta.

6. Irrota imu- ja painejohtimet lait-teesta.

7. Varastoi laite pakkaselta suojassa olevassa tilassa (min. 5^ ).

8. Ongelmat ja häiriöt

Vaara!

Ennen kaikkia laitteelle suoritettavia toita:

• Irrota verkkopistoke virtalähteestä.
  Varmista,etta laite ja siihen liitetyt lisavarusteet ovat paineetomia.

8.1 Häirön etsintä

Pumppu ei kay:

Ei verkkojannitetta.
Tarkasta sahkjoho, pistoke, pistorasia ja sulake.

Lian alhainen verkkojannite.
Kayta jatkojohtoa,jonka johtimien poikkipinta-ala on riittavan suuri (katso "Tekniset tiedot").

• Moottori ylikuumentunut, moottorisuoja lauennut.

• Jäähdyttyän laite kytkeytyy taas itsestäan paälle.
  Huolehdi riittavasttuuletuk-sesta, pida tuletusraot vapaina.
  Noudata maksimisyottolampoti- laa.

Moottori hurisee, ei kaynnisty:
- Moottorin ollessa pois pälta tyonna ruvimeisseli tai vastaava moottorin tuuletusraosta sisäan ja pyörità tuuletinyöra.

• Pumppu sukossa tai viallinen.

Pura pumppu ja puhdista se.
- Puhdista diffuusori, vaihda tarvittaessa uuteen.
- Puhdista juoksupyöra, vaihda tarvittaessa uuteen.

Pumppu ei ime kunnolla tai pitäa hyvin kovaa aantä kaydessaan:

• Vesipula.
  Varmista, ettaretvetonkyllksi.

Imujohdin vuotaa.
Tiiivista imujohdin, kiristä kierreliitokset.

Imukorkeus lian suuri.

Noudata maksimi-imukorkeutta.

• Käytä takaiskuventaillä, täytä imujohdin vedellä.

Imusuodatin (lisavaruste) sukossa.
- Puhdista, vaihda tarvittaessa uuteen.
Takaiskuventtiil (lisavaruste) jumissa.
- Puhdista, vaihda tarvittaessa uuteen.

• Vesivuoto moottorin ja pumpun valissä, liukurengastiivisté vuotaa.
  Vaihda liukurengastiiviste uuteen.

• Pumppu sukossa tai viallinen.

• katso yllä.

Paine lian matala tai pumppu kay jatkuvasti:

Imujohdin vuotaa tai imukorkeus lian suuri.
- katso yllä.

• Pumppu sukossa tai vialinen.
• katso yllä.

Tarkasta pällekyktkenta- ja poiskytkentäpaine, saädä tarvittaessa uudelleen.

• Pumppu käynnistyy jo vahaisen vedenoton (n. 0,5 l) yhteydessa.

• Esitaytöpaine kattilassa lijan matala; suurrena.

Vettä vuotaa ilmaventtilista.
Kattilan kumipalkeessa on vuoto; vaihda uuteen.

8.2 Painekytkimen säätäminen

Jos - ajan mittaan - tehtaalla saadetty paalle- ja poiskyt Kentapaine muuttuvat oleellisesti, alkuperainen arvo voidaan saataa uudelteen kayttoon (katso „Tekni-set tiedot").

Sahköiskuvaara painekytkimen

liittimissä. Vain ammattilaiset saavat avata ja säätäa painekytkimen.

1. Ota painekytkimen kansi pois.

2. Avaa painejohdin (kännä vesihana tai suihkusuutin auki), anna veden valuua.

Kun laite kytskytyy paalle, lue paallekytkentapaine painemittarista.

1. Sulje jalleen painejohdin.

Kun laite kytkeytyy pois pälta, lue poiskytkentapaine painemittarista.

Tehtaalla saadetty poiskyt-kentapainetta ei saa ylittt.

1. Poiskytkentapaineen muuttami seksi kierra mutteria (12) seuraa-valla tavalla:

myotapaivaa sunurentaa poiskyt-kentapainetta;
- vastapäivän pienentä poiskyt-kentäpainetta.

1. Paalkeytkentapaineen muuttamiseksi kierra mutteria (13) seuraa-valla tavalla:

myotapaivaa sunrentaa paalkyk Kentapainetta;
- vastapäivän pienentä paalkekt Kentapainetta.

1. Tarvittaessa toista askeleita 2. - 5. kunnes halutut arvot on saedetty.
2. Aseta painekytkimen kansi takaisin paikalleen.

8.3 Esitäytöpaineen suurrentaminen

Jos - ajan mittaan - pumppu kännistyy
jo vahaisen vedenoton jälkeen (n. 0,5 l),
esitayttöpaine tätyu luoda uudelleen
kattilaan.

i Ohje:

Eslaytlopainetta ei voi lukea painemittarista.

1. Irrota verkkopistoke virtalähteestä.
2. Avaa painejohdin (kännä vesihana tai suihkusuutin auki), anna veden valua kokonaan pois.
3. Ruuvaa muovikorkki pois kattilan etupuolelta; ilmaventtiili on sentakana.
4. Aseta ilmaventtiilile ilmapumppu tai kompressorin letku, jossa on „ren-gasventtili“-liiantä ja painemittari.
5. Pumppaa asianmukaiseen esityttopaineeseen (katso „Tekniset tiedot").
6. Yhdista laite jalleen ja tarkasta sen toiminta.

9. Korjaus

Vaara!

Sahkolaitteita saa korjata aino-astaan sahkolan ammattilainen!

Korjauksen tarpeessa olevat sahkolaiteet voidaan lahettaa maasi huoltotoimipisteeseen. Osoitteen loydat varaosaluettelosta.

Lahetettaa laite korjaukseen ole hyva ja kuvaile havaittu vika.

Lahetystavarten:

• Tyhjennä pumppu ja kattila kokonaan (katso „Laitteen purkaminen ja saïlyttäminen").
• Ruuvaa painekytkin ja painemittari irti (kuljetussuoja).
  Lahetā laite mahdollisuuksien mukaan alkuperäispakkauksessaan.

10. Ymparistonsuojelu

Laitteen pakkausmaterialiai on 100% kierratettavissa.

Loppuun kaytetyt laitteet ja lisavarusteet sisalvat suuria maari arvokkaita raaka-aineita ja muoveja, jotka voidaan toimitta kierratykseen.

Käytöohje on painetu ilman klooria valkaistulle paperille.

11. Saatavat tarvikkeet

Tāhan laitteseen saat ammattilikkeestä seuraavat lisavarusteet.

Ohje: Kuvat

Kuvat ja tilausnummerot loydat ohjeen lopusta.

A Pumpun liitantasetti, taydellinen, sis. uros-uros-sovitinkappaleen, takaiskuventtilin, putkisovitinkappaleen 150 mm (2 kpl), pitkan suodattimen, pestavan suodatinpatruunan, teraslankavahisteisen letkun 1 m taydellinen, kulmakappaleen, kuulahanan, kierretiviistysnauhaa.

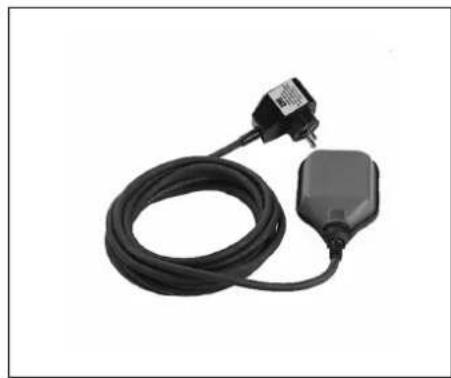

B Kuivakaynti-pysaytskytkin, mukana 10 m -johto, estaa pumpun kuivakaynnin imettaaesssa sallostu, uima-altaasta jne.

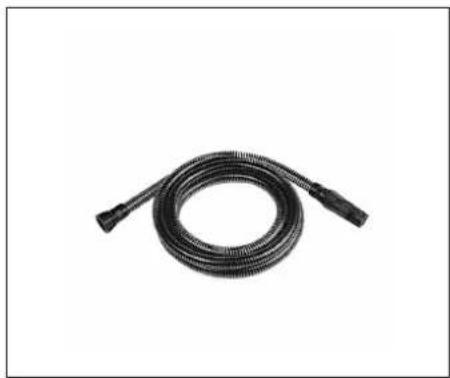

C Teraslankavahvisteinen letku 1" 1 m, taydellinen, pikalitin molemmin puolin;

2) 4 m, taydellinen, pikaliitin sekä imukori ja pohjaventtiili;
3) 7 m, taydellinen, pikaliitin sekä imukori ja pohjaventtiili;

D Suodatin), liitanta 1", pitka, taydellinen, pestavamuovisuodatinpatruuna.

E Kertakaytö-suodatinpatruuna, pitka, hiekan mekaaniseen esisuodatukseen.
F Pestavā suodatinpatruuna, pitkā, hiekan mekaaniseen esisuudatuk-seen, kaytettavissu uudelen.
G Hillisuodatinpatruuna, pitka, aktivihiilitaytteellä, klooripitoissasa vedessä, haju- ja vari Haittojen poistoon.
H Poly-suodatinpatruuna, pitka, polyfosfaattitayte, kalkkipitoisesa vedessä käytettavaksi kuumavesi laitteiden yhteydessä.
I Putkiliitin 150 mm, molemmu oolin 1" UK, sinkitty, pumpun ja imusuodattimen yhdistamiseen.
J Uros-uros-sovitinkappale, molemin puolin 1"UK.
K Takaiskuventtiili 1" SK, esta veden takaisinvirtauksen ja pumpun kuivakaynnin.
L Kierretiivistysnauha, 12 m -rulla. (UK=ulkokierre, SK=sisakierre)

12. Tekniset tiedot

		HWW5500/20 M	HWW5500/50 M
Verkkojännite	V	230
Taajuus	Hz	50
Nimellisteho	W	1500
Nimellisvirta	A	6,7
Sulake min. (hidas tai automaatti) A 10
Kondensaattori μF 20
Nimelliskierrosluku	min-1	2800
Syöttömaärä maks. l/h 5500
Nostokorkeus maks. m 55
Syöttöpaine maks. baaria 5,5
Imukorkeus maks.	m	9
Tulolämpötila maks.	°C	50
Ympäristön lämpötila	°C	5 ... 40
Suojaluokka		IP 44
Suojaluokka		I
Eristysaineluokka		F
Materialalit
Pumpun kotelo		Jaloterås
Pumppuakseli		Jaloterås
Pumpun juoksupyörä		Noryl - 5x
Liitännät (sisäkierre)
Imuliitäntä		1"
Painelitäntä		1"
Painekytkin
Päällekytkentäpaine n.	baaria	2,5
Poiskytkentäpaine n.	baaria	4,0
Kattila
Kattilatilavuus	I	24	50
Kattilapaine maks.	baaria	5,0	5,0
Esitäytöpaine	baaria	1,5	1,5
Mitat (ilman liitäntöjä)
Pituus	mm	535	675
Leveys	mm	275	395
korkeus	mm	590	700
Painot
Paino tyhjänä	kg	18,8	24,9
Paino veden täytämänä	kg	40,3	67
Melupäastöarvot (maks. paineella)
Äänitehotaso LWA	dB(A)	75
Äänenpainetaso LWA	dB(A)	78
Jatkojhodon maksimipituus
3 x 1,0 mm2johtimien poikkipinta-alalla	m	30
3 x 1,5 mm2johtimien poikkipinta-alalla	m	50

A 090 304 0513 B 090 302 8521 C 1) 090 300 4231

2) 090 300 4258
3)0903011858

D 090 305 0306 E 090 302 8351 F 090 302 8360

G 090 302 8408 H 090 302 8394 I 090 301 6817

J 090 301 8402 K 090 302 8203 L 090 102 6319

metabo®

Metabowerke GmbH, 72622 Nürtingen, Germany www.metabo.com
