IAN 068573 - Nezaradené CRIVIT - Bezplatný návod na obsluhu

Typ produktu	Kolobežka
Značka	Crivit
Model	IAN 068573
Maximálna nosnosť	100 kg
Nastavenie výšky riadidiel	4 nastavenia, 72 - 97.5 cm
Celková dĺžka	82 cm
Hmotnosť	2.97 kg
Priemer kolies	144 mm
Ložiská	ABEC 7
Odporúčaný vek	14 rokov a viac
Určenie použitia	Rekreačné, nie na premávku ani skoky
Skladací mechanizmus	Áno, s rýchloupínacím zámkom
Typ brzdy	Zadná nožná brzda
Stojan	Áno, skladací
Výmena kolies	Možné, vyžaduje imbusové kľúče 5 mm
Výmena ložísk	Možné, štandardné guľôčkové ložiská
Údržba	Po použití očistite a osušte, naolejujte ložiská
Záruka	3 roky
Odporúčané bezpečnostné vybavenie	Prilba, chrániče zápästí, lakťov, kolien, topánky

Často kladené otázky - IAN 068573 CRIVIT

Ako prvýkrát rozložím kolobežku?

Uvoľnite spodný rýchloupínací mechanizmus, otočte gombíkom v smere hodinových ručičiek, zatlačte predstavec dopredu, kým nezapadne, potom uzamknite rýchloupínací mechanizmus.

Ako nastavím výšku riadidiel?

Povoľte rýchloupínací uzáver na predstavci, potiahnite predstavec nahor, kým zapadne do jedného zo štyroch otvorov, potom uzáver utiahnite.

Aká je maximálna hmotnosť používateľa?

Maximálna nosnosť je 100 kg.

Ako vymením kolesá?

Povoľte axiálne skrutky dvoma imbusovými kľúčmi 5 mm, vytiahnite skrutky a odstráňte koleso. Namontujte nové koleso a zaistite skrutkami.

Ako vymením guľôčkové ložiská?

Odstráňte kolesá, vytlačte staré ložiská pomocou imbusového kľúča, odstráňte dištančnú vložku, vložte nové ložiská, vložte späť dištančnú vložku, potom nasaďte kolesá.

Ako mám udržiavať kolobežku?

Po použití očistite a osušte. Odstráňte nečistoty z kolies, vlhké ložiská osušte handričkou a ložiská naolejujte vhodným olejom, aby ste zabránili hrdzaveniu.

Je kolobežka vhodná pre deti?

Nie, táto kolobežka nie je vhodná pre deti do 14 rokov kvôli malým častiam a potrebným motorickým schopnostiam.

Môžem používať kolobežku na cestách?

Nie, tento výrobok nie je v súlade s dopravnými predpismi a nesmie sa používať v premávke. Používajte iba na hladkých, čistých, suchých povrchoch mimo účastníkov cestnej premávky.

Aké bezpečnostné vybavenie mám nosiť?

Vždy noste prilbu, chrániče rúk/zápästí, chrániče lakťov, chrániče kolien a uzavretú obuv.

Aká je dĺžka záruky?

Výrobok sa dodáva s 3-ročnou zárukou odo dňa nákupu, ktorá sa vzťahuje na chyby materiálu a výroby.

NÁVOD NA OBSLUHU IAN 068573 CRIVIT

Uvedenie výrobku do prepravného stavu 35

Použitie 35

Údržba 36

Starostlivost', skladovanie 37

Uchovajte si ho bezpodmienečne pre neskoršie použitie!

Rozsah dodávky

1 x Hliníková kolobežka

Technické údaje

Maximálna záťaž: 100 kg

Výška vysunutia riadenia: 4-stupňová (72 - 97,5 cm)

Celková dĺžka: 82 cm

Hmotnost': 2,97 kg

Kolieska: ø 144 mm

Ložiská: ABEC 7

Určené použitie

Tento výrobok je určený ako športový prístroj pre deti nad 14 rokov! Výrobok obsahuje malé diely, kde hrozí prehltnutie malými deťmi. Ako športový prístroj vyžaduje koncentráciu a kladie vysoké požiadavky na motoriku. Tento výrobok je určený na súkromné použitie, bol skonštruovaný pre maximálnu záťaž do 100 kg a nie je vhodný na skoky. Produkt nezodpovedá ustanoveniam pre verejnú cestnú premávku a v cestnej premávke sa nesmie použit'. Pred použitím sa informujte o miestnych zákonných predpisoch.

Bezpečnostné pokyny

VÝSTRAHA!

• Montáž výrobku musia z dôvodu množstva malých dielov vykonať dospelé osoby!
  • Výrobok smie naraz používať iba jedna osoba.
• Pred každým použitím výrobku skontrolujte, či nie je poškodený alebo opotrebovaný. Vždy skontrolujte pevnosť uloženia všetkých spájacích dielov a dielov uzáveru, ako napr. sklápací mechanizmus a výškové nastavenie stípika riadenia. Výrobok sa smie používať len v bezchybnom stave!
• Skontrolujte, či si skrutky a matice zachovávajú svoju samozvernú funkciu.
• Nepozmeňujte výrobok tak, že by ste prípadne ohrozili svoju bezpečnosť.

Nebezpečenstvo pomliaždenia prstov!

• Vždy noste vhodné ochranné pomôcky (helmu, chrániče zápästí, lakťov a kolien) ako aj topánky!
  • Vždy berte ohľad na iné osoby!
• Výrobok používajte iba na vhodných povrchoch, ktoré sú hladké, čisté a suché.
  Jazdite čo najďalej od ostatných účastníkov premávky. Vyhýbajte sa strmému terénu, schodom a otvorenej vode.
• Nikdy nejazdite za tmy alebo pri zlej viditel'nosti.
• Pri trvalom používaní sa brzda nahreje. Nedotýkajte sa jej pred vychladnutím, aby ste sa nepopálili.
• Nedovol'te diet'aťu, aby používalo výrobok bez dozoru, pretože deti nedokážu ohodnotit možné riziká.

- Vyhýbajte sa vode, oleju, výtlkom a vel'mi drsným povrchom.

Montáž

(Obrázky platia ako vzor pre všetky varianty produktu)

Aby bol výrobok pripravený na jazdenie, postupujte takto:

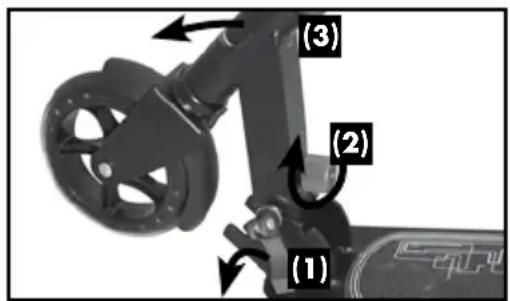

Vyklopenie

1. Uvol'nite spodný rýchlouzáver (1).
2. Gombíkom (2) otáčajte v smere pohybu hodinových ručičiek a stípik riadenia (3) sklopte dopredu pokial' nezapadne. Budete počuť CVAK.
3. Zaistite sklápací mechanizmus zaaretovaním spodného rýchlouzáveru.

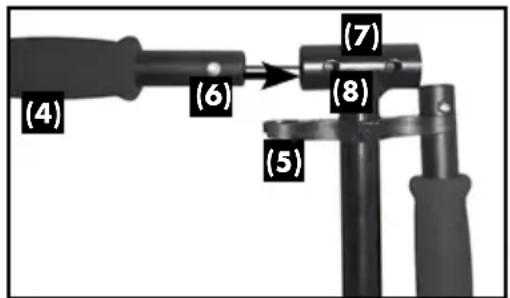

Montáž rukováti

1. Uvol'nite rukoväte (4) z držiakov (5).
2. Zatlačte aretovacie tlačidlá (6) nadol za rukoväte a na oboch stranách zasuňte rukoväte do T-rúrky (7) stípika riadenia. Aretovacie tlačidlá musia hlasito zaskočit' do príslušných otvorov (8).

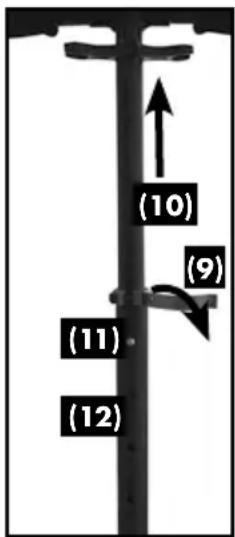

Nastavenie výšky stípika riadidiel

Stípik riadidiel je možné nastaviť na štyri rôzne výšky.

Produkt sa smie použit' len vtedy, ked' aretačný gombík zapadne do jedného zo štyroch príslušných otvorov a stípik riadidiel sa nakoniec zaistí pomocou rýchlouzáveru!

1. Na stípiku riadidiel uvol'nite rýchlouzáver (9).
2. Stípik riadidiel (10) f'ahajte nahor, pokial' aretačný gombík (11) nezapadne do jedného zo štyroch otvorov (12).
3. Stípik riadidiel zabezpečte pomocou rýchlouzáveru.

Čelné ložisko riadidiel

Čelné ložisko riadidiel je nastavené výrobcom. Ak sa riadidlá časom uvoľnia, alebo sa ich pohyb st’aží, nechajte si čelné ložisko nastavit’ predajcom alebo v predajni bicyklov.

Uvedenie výrobku do prepravného stavu

1. Uvol'nite rýchlouzáver na stlpiku riadenia, stlačte aretovacie tlačidlo, posuňte stlpik riadenia až úplne nadol, následne zaaretujte rýchlouzáver.

2. Stlačte aretovacie tlačidlá rukováti, vytiahnite rukoväte z T-rúrky a upevnite na držiaky.

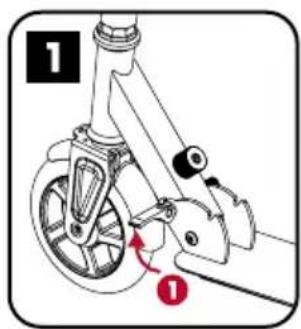

3. 1 Uvol'nite spodný rýchlouzáver.

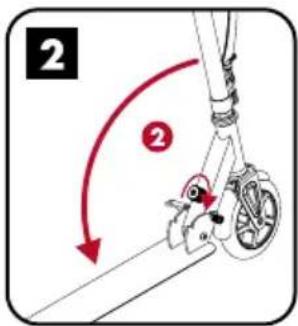

2 bmbíkom otáčajte v smere hodinových ručičiek, stípik riadenia potlačte k stúpadlu pokial' nezapadne.

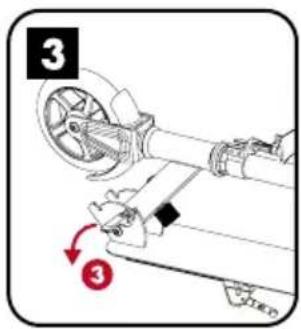

istite spodný rýchlouzáver.

Použitie

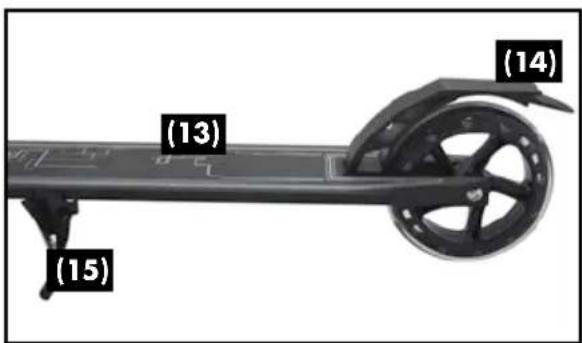

Jazdenie, brzdenie, odstavenie

• Položte jednu nohu na spodnú časť (13) a druhou nohou pravidelným odrážaním poháňajte kolobežku.
• Ak chcete zabrzdif, šliapnite na brzdný plech (14).
• Pri odstavení výrobku vyklopte stojan (15). Výrobok smie byť odložený iba na rovnom podklade.

Kolieska, ktoré majú iný priemer, môžu zmeniť jazdné vlastnosti kolobežky a za určitých okolností viest’ k ohrozeniu používatel’a. Nepoužívajte kolieska, ktoré sa nedajú bezproblémovo namontovať. Nikdy nenamontujte väčšie kolieska než pôvodné kolieska výrobku.

Kolieska sa opotrebovávajú. Toto opotrebenie závisí od mnohých faktorov, ako napr. od povahy povrchu zeme, vel'kosti a hmotnosti používatel'a, poveternostných podmienok, materiálu koliesok a jeho tvrdosti. Preto je potrebné ich z času na čas vymenit'.

• Pomocou dvoch kl'účov pre vnútorný šest'hran vel'kosti 5 povol'te osové skrutky.
  • Vyskrutkujte osové skrutky a vyberte koliesko.
• Namontujte nové koliesko a upevnite ho pomocou osových skrutiek.

Nepoužívajte kolobežku, ak po výmene dochádza k bočnému treniu kolieska! Skontrolujte po prvých minútach jazdy, či sú všetky skrutky ešte stále pevne priskrutkované a či sa nič nerozpojilo alebo neuvol'nilo. Napnite koliesko ešte raz, aby ste sa uistili, že beží kl'udne a že ložiská nevydávajú žiadne zvuky.

• Vymontujte kolieska podľa popisu (strana 36).
- Vysuňte ložisko von tlakom na dištančný držiak inbusovým klůčom a vyberte dištančný držiak.
- Vyberte druhé ložisko tlakom inbusovým klúčom.
- Zatlačte dnu nové ložisko. Otočte koliesko, vložte dištančný držiak a potom zatlačte dnu druhé ložisko.
- Opät' pripevnite kolieska.

Koliesko (1)

Dištančná vložka (2)

Ložisko (3)

Starostlivost', skladovanie

Po použití odporúčame výrobok dôkladne vyčistiť a vysušiť. Odstráňte malé kamienky alebo iné predmety, ktoré sa mohli prípadne zachytiť v kolieskach. Mokré alebo vlhké gul’kové ložiská utrite čistou handričkou. Namažte ložiská zvonku vhodným ložiskovým olejom, aby ste predišli vonkajšej korózii. Výrobok vždy skladujte na suchom mieste!

Pokyny k likvidácii

Výrobok a všetky príslušné komponenty odovzdajte do likvidačnej prevádzky alebo komunálneho miesta likvidácie odpadov. Dodržujte platné predpisy. V prípade pochybností sa informujte u miesta likvidácie odpadov o ekologickej likvidácii.

3 roky záruka

Produkt bol vyrobený s maximálnou zodpovednosťou a pod neustálou kontrolou. Na tento produkt sa vzťahuje trojročná záruka platná od dátumu kúpy. Pokladničný lístok si odložte. Záruka sa vzťahuje len na materiálové a výrobné chyby a v prípade nesprávneho alebo neodborného použitia zaniká. Vaše zákonné práva, najmä záručné práva nie sú touto zárukou obmedzené.

V prípade zistenia nedostatku v záruke sa s nami spojte prostredníctvom našej bezplatnej servisnej horúcej linky alebo prostredníctvom e-mailu. V každom prípade Vám osobne poradíme. V záruke môžete znehodnotené diely po dohovore s našimi servisnými pracovníkmi bezplatne zaslať na uvedenú servisnú adresu. My Vám potom okamžite a bezplatne zašleme nový alebo opravený diel.

Záručná doba sa v dôsledku výkonu opráv na základe záruky, zákonného záručného plnenia alebo ochoty nepredlžuje. Toto sa vzťahuje aj na náhradné a opravené diely. Opravy uplatnené po uplynutí záručnej doby sú spoplatnené.

IAN: 68573

Adresa služby

Hotline výrobku 00800-88080808 (pon - pia 10 - 16 hod. bezplatne)

Delta-Sport c/o Rhenus Logistics s.r.o. • Trnavská cesta 104 • SK-821 01 Bratislava
