Typ produktu	Hulajnoga
Marka	Crivit
Model	IAN 068573
Maksymalne obciążenie	100 kg
Regulacja wysokości kierownicy	4 ustawienia, 72 - 97,5 cm
Długość całkowita	82 cm
Waga	2,97 kg
Średnica kół	144 mm
Łożyska	ABEC 7
Zalecany wiek	14 lat i więcej
Przeznaczenie	Rekreacyjne, nie do ruchu drogowego ani skoków
Mechanizm składania	Tak, z szybkozamykaczem
Typ hamulca	Hamulec nożny tylny
Podpórka	Tak, składana
Wymiana kół	Możliwa, wymaga kluczy imbusowych 5 mm
Wymiana łożysk	Możliwa, standardowe łożyska kulkowe
Konserwacja	Czyścić i osuszać po użyciu, oliwić łożyska
Gwarancja	3 lata
Zalecane wyposażenie ochronne	Kask, ochraniacze nadgarstków, łokci, kolan, buty

Często zadawane pytania - IAN 068573 CRIVIT

Jak rozłożyć hulajnogę po raz pierwszy?

Zwolnić dolny mechanizm szybkiego blokowania, przekręcić pokrętło zgodnie z ruchem wskazówek zegara, nacisnąć kolumnę kierownicy do przodu, aż się zablokuje, a następnie zacisnąć mechanizm szybkiego blokowania.

Jak wyregulować wysokość kierownicy?

Poluzować szybkozamykacz na kolumnie kierownicy, pociągnąć kolumnę do góry, aż przycisk blokady zatrzaśnie się w jednym z czterech otworów, następnie dokręcić szybkozamykacz.

Jaka jest maksymalna waga użytkownika?

Maksymalne obciążenie wynosi 100 kg.

Jak wymienić koła?

Poluzować śruby osiowe za pomocą dwóch kluczy imbusowych 5 mm, wyjąć śruby i zdjąć koło. Zamontować nowe koło i zabezpieczyć śrubami.

Jak wymienić łożyska kulkowe?

Zdjąć koła, wycisnąć stare łożyska za pomocą klucza imbusowego, usunąć podkładkę dystansową, wcisnąć nowe łożyska, włożyć z powrotem podkładkę, a następnie zamontować koła.

Jak konserwować hulajnogę?

Czyścić i osuszać po użyciu. Usunąć zanieczyszczenia z kół, osuszyć wilgotne łożyska szmatką i nasmarować łożyska odpowiednim olejem do łożysk, aby zapobiec rdzy.

Czy hulajnoga jest odpowiednia dla dzieci?

Nie, ta hulajnoga nie jest odpowiednia dla dzieci poniżej 14 roku życia ze względu na małe części i wymagane umiejętności motoryczne.

Czy mogę używać hulajnogi na drogach?

Nie, ten produkt nie spełnia przepisów ruchu drogowego i nie może być używany w ruchu drogowym. Używać tylko na gładkich, czystych, suchych powierzchniach z dala od użytkowników dróg.

Jakie wyposażenie ochronne należy nosić?

Zawsze nosić kask, ochraniacze nadgarstków, ochraniacze łokci, ochraniacze kolan i obuwie z zakrytymi palcami.

Jaka jest długość gwarancji?

Produkt objęty jest 3-letnią gwarancją od daty zakupu, obejmującą błędy materiałowe i produkcyjne.

INSTRUKCJA OBSŁUGI IAN 068573 CRIVIT

Zastosowanie zgodne z przeznaczeniem 9

Instrukcje bezpieczeństwa 9 - 10

Montaż 10 - 11

Złożenie artykułu w celu przetransportowania 11

Używanie 11

Konserwacja 12

Pielęgnacja, przechowywanie 13

Wskazówki dotyczące utylizacji 13

3 lata gwarancji

13

Ważne!

Przed używaniem należy uważnie przeczytać instrukcję obsługi.

Koniecznie zachować instrukcję do przeczytania w przyszłości.

Zakres dostawy

1 x Instrukcja obstugi

1 x Hulajnoga aluminiowa

Dane techniczne

Maksymalne obciążenie: 100 kg

Wysokość kierownicy: 4-stopniowa (72 - 97,5 cm)

Długość całkowita: 82 cm

Waga: 2,97 kg

Kółka: ø 144 mm

łożyska: ABEC 7

Zastosowanie zgodne z przeznaczeniem

Niniejszy artykuł jest przyrządem sportowych i jest przeznaczony dla dzieci powyżej 14 roku życia. Przyrząd zawiera drobne części, które mogłyby zostać przez dziecko połknięte.

Wymaga on dużej koncentracji i zdolności motorycznych użytkownika.

Przyrząd ten zaprojektowany został do osobistego zastosowania przy maksymalnym obciążeniu 100 kg i nie jest przeznaczony do skakania. Artykuł ten nie odpowiada wymogom ogólnego ruchu drogowego i nie może być w nim stosowany. Przed zastosowaniem należy zasięgnąć informacji na temat przepisów prawnych.

Instrukcje bezpieczeństwa OSTRZEŻENIE!

Niebezpieczeństwo zadławienia się dziecka!

Dzieci bawiących się opakowaniem lub przyrządem nie wolno zostawiać bez opieki.

Niebezpieczeństwo urazu!

• Ze względu na występujące mate części, montaż przyrządu powinien być zawsze wykonywany przez osobę dorostą!
• Przyrząd powinien być używany każdorazowo przez jedną osobę
• Przed każdym użyciem przyrządu należy sprawdzić czy nie występują jakiekolwiek uszkodzenia lub zniszczenia. Należy zawsze sprawdzać zamocowanie elementów łączących oraz zamykających a także mechanizm składania hulajnogi oraz regulację wysokości kierownicy. Przyrząd może być używany tylko w nienagannym stanie!
• Sprawdzić samohamowność śrub i nakrętek.
• Nie wolno modyfikować przyrządu w taki sposób, aby zagrażał Państwa bezpieczeństwu.

Niebezpieczeństwo przytrzaśnięcia palców!

- Podczas rozkładania i składania artykułu należy zwrócić uwagę na miejsca gdzie można się zaciąć lub przytrzasnąć.

• Należy zawsze zakładać odpowiednie ubranie ochronne (hełm, ochraniacze na ręce, nad garstki, łokcie i kolana) oraz obuwie!
• Zawsze należy uważać na pozostałe osoby!
• Przyrządu należy używać tylko na odpowiednich powierzchniach: gładkich, czystych i suchych. Należy jeździć zawsze z dala od innych uczestników ruchu. Unikać stromych terenów, schodów oraz otwartych wód.
• Nigdy nie wolno jeździć w ciemności lub przy złej widoczności.
• Przy dłuższym używaniu hamulce robią się gorące. Nie wolno ich dotykać do momentu ochłodzenia, aby uniknąć oparzenia.
• Nie dopuścić do używania przyrządu przez dzieci pozostawione bez opieki, gdyż nie są one w stanie oszacować potencjalnego zagrożenia.

Unikanie szkód materialnych!

- Należy unikać kontaktu z wodą, olejami, unikać wybojów oraz bardzo chropowatych powierzchni.

Montaż

(Rysunki są przykładem dla każdego wariantu artykułu)

Przyrząd jest dostarczany w stanie złożonym w celach transportowych.

W celu przygotowania przyrządu do jazdy należy wykonać następujące kroki:

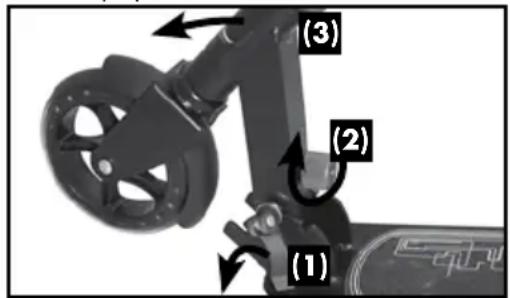

Rozłożenie

1. Poluzować dolną klamrę (1).
2. Gałkę (2) przekręcić zgodnie z kierunkiem ruchu wskazówek zegara i złożyć kolumnę kierownicy (3) do przodu, aż ta zaskoczy KLICK.
3. Zabezpieczyć mechanizm składania poprzez zamknięcie dolnej klamry.

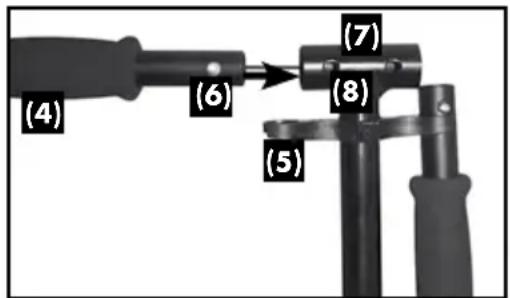

Montaż rączek kierownicy

1. Wyciągnąć rączki (4) z mocowań (5).
2. Wcisnąć przyciski blokujące (6) na rączkach oraz wsunąć rączki po obydwu stronach do rurki T kolumny kierownicy. Przyciski blokujące powinny „zaskoczyć” w odpowiednich otworkach (8) w kierownicy.

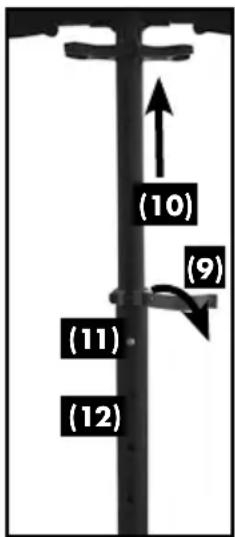

Uregulować wysokość kolumny kierownicy Kolumnę kierownicy można uregulować w różnych wysokościach. Z artykułu można korzystać jedynie wtedy, jeżeli przycisk zabezpieczający zaskoczył w jeden przeznaczony ku temu otwór a kolumna kierownicy została zabezpieczona następnie szybkim zamknięciem!

1. Poluzować szybkie zamknięcie (9) przy kolumnie kierownicy.
2. Podciągnąć kolumnę kierownicy (10) do góry, aż przycisk zabezpieczający (11) zaskoczy w jeden przeznaczony ku temu otwór (12)
3. Zabezpieczyć kierownicę szybkim zamknięciem.

łożysko głowicy kierującej

Przy dostawie artykułu tożysko głowicy kierującej zostało już uregulowane. Jeżeli w trakcie używania kierownica będą za luźna lub zbyt mocno uciśnięta, tożysko należy ponownie uregulować w warsztacie rowerowym

Złożenie artykułu w celu przetransportowania

1. Poluzować klamrę kolumny kierownicy, wcisnąć przyciski blokujące, przesunąć kolumnę kierownicy maksymalnie w dół, następnie zamknąć klamrę.

2. Wcisnąć przyciski blokujące na rączkach kierownicy, wyciągnąć rączki z rurki T oraz zamocować w uchwytach.

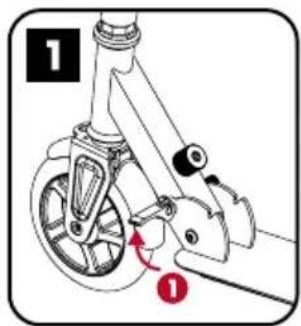

3. 1 Poluzować dolne zamkniecie.

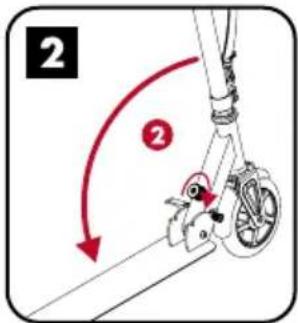

3atkę przekręcić zgodnie z kierunkiem ruchu wskazówek zegara, kolumnę kierownicy przycisnąć w kierunku podestu, aż zaskoczy.

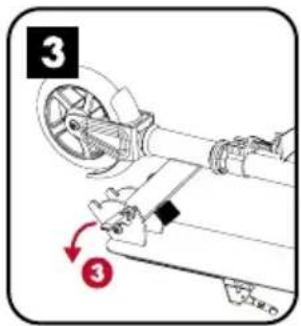

3 hieruchomić dolne zamkniecie.

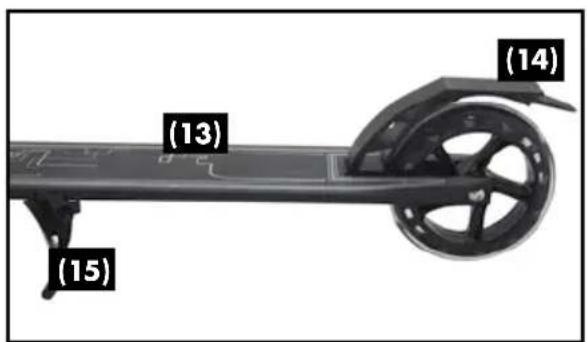

Jeżdżenie, hamowanie, parkowanie

• Postawić nogę na podeście (13) i przy pomocy drugiej nogi rozpędzić hulajnogę poprzez regularne odpychanie.
• W celu zahamowania należy nacisnąć na blaszkę hamującą (14).
• W celu zaparkowania należy rozłożyć stópkę (15). Przyrząd należy parkować tylko na równej powierzchni.

Należy przestrzegać danych technicznych.

Kółka o innej średnicy mogą zmienić właściwości jazdy oraz w pewnych warunkach doprowadzić do zagrożenia bezpieczeństwa użytkownika.

Nie wolno używać kółek, których niemożliwy jest nienaganny montaż.

Nie wolno montować większych kółek niż oryginalne.

Kółka się zużywają. Zużycie zależne jest od wielu czynników jak np.: od powierzchni, wielkości oraz masy ciata użytkownika, warunków pogodowych, materiału oraz twardości kółek.

Z tego względu zaleca się je wymieniać co jakiś czas.

• Śruby poluzować dwoma kluczami trzpieniowymi o rozmiarze 5.
• Wyciągnąć śruby osiowe i zdjąć kółko.
• Zamontować nowe kółko i zamocować je za pomocą śrub osiowych.

Jeśli po montażu kółko ociera się po bokach nie wolno używać przyrządu! Po kilku minutach jazdy należy sprawdzić czy wszystkie śruby są mocno zamo-owane oraz czy nie są odkręcone lub poluzowane. Dokręcić śruby jeszcze raz, aby zagwarantować, by kółka kręciły się i nie występowaty żadne szmery pochodzące z łożysk.

Wymiana łożysk w kółkach

• Należy rozebrać kółka jak opisano na obrazku (strona 12).
• Należy wypchnąć tożysko na zewnątrz naciskając na rozpórkę kluczem imbusowym a następnie zdjęć rozpórkę.
• Naciskając kluczem imbusowym należy wypchnąć pozostałe tożysko.
• Należy wcisnąć teraz nowe łożysko. Przekręcić kółko, założyć rozpórkę a następnie wcisnąć drugie nowe łożysko.
• Ponownie należy zamocować kółka.

Kółko (1)

Klocka hamulcowego (2)

Łożysko (3)

Pielęgnacja, przechowywanie

Po użyciu przyrządu zaleca się szczegółowe czyszczenie oraz suszenie. Należy usunąć małe kamyczki oraz pozostałe przedmioty, które ewentualnie zaczepiły się o kółka. Mokre oraz wilgotne łożyska kółek należy wysuszyć za pomocą szmatki. łożyska należy posmarować z zewnątrz odpowiednim smarem do łożysk, aby zapobiec powstawaniu rdzy. Przyrząd należy zawsze przechowywać w suchym pomieszczeniu.

Wskazówki dotyczące utylizacji

Produkt, jak i wszystkie jego komponenty, powinny zostać utylizowane przez odpowiedni zakład utylizacji odpadów miejskich lub za pomocą instalacji do utylizacji odpadów komunalnych.

Należy przestrzegać aktualnie obowiązujących przepisów prawnych. W przypadku wątpliwości należy zasięgnąć informacji na temat utylizacji odpadów w sposób przyjazny dla środowiska w miejscowym zakładzie utylizacji odpadów miejskich.

3 lata gwarancji

Produkt został wyprodukowany z dużą starannością i pod ciągłą kontrolą. Otrzymują Państwo na ten produkt 3 lata gwarancji od daty zakupu. Prosimy o zachowanie paragonu.

Gwarancja obowiązuje jedynie w razie wad materiałowych i fabrycznych, przy nieodpowiedniej obstudze przepada. Państwa ustawowe prawa, w szczególności prawa do gwarancji, nie zostaną ograniczone tą gwarancją. W razie gwarancji należy się z nami skontaktować telefonicznie przez bezpłatny numer naszej Service-Hotline lub mailowo. W każdym przypadku otrzymają Państwo osobistą pomoc. W przypadku gwarancji można wysyłać nieodpłatnie uszkodzone elementy na nasz adres serwisowy po wcześniejjszym porozumieniu z naszym pracownikiem. Bezzwłocznie otrzymają Państwo bezpłatnie z powrotem nowy lub naprawiony element.

Czas gwarancji nie jest przedłużany w razie ewentualnych napraw w oparciu o gwarancję lub naprawę poza gwarancyjną. Obowiązuje to również przy wymienionych lub naprawionych elementach. Po upływie gwarancji zaistniałe naprawy są płatne.

IAN: 68573

Adres Service

Infolinia ds. Produktu 00800-4911384 (poniedziałek - piątek w godzinach 10 - 16, bezpłatnie) Bogustaw Możdżonek • ul.Jawirskiego 21B / 28 • 05-520 Konstancin - Jeziorna [e-mail]
