Termék típusa	Roller
Márka	Crivit
Modell	IAN 068573
Maximális terhelhetőség	100 kg
Kormánymagasság állítható	4 fokozat, 72 - 97,5 cm
Teljes hossz	82 cm
Tömeg	2,97 kg
Kerékátmérő	144 mm
Csapágyak	ABEC 7
Ajánlott életkor	14 éves kortól
Rendeltetésszerű használat	Szabadidős, nem közúti közlekedésre vagy ugrásokra
Összecsukható mechanizmus	Igen, gyorskioldós rögzítéssel
Féktípus	Hátsó lábfék
Állvány	Igen, összehajtható
Kerékcsere	Lehetséges, 5 mm-es imbuszkulcs szükséges
Csapágycsere	Lehetséges, szabványos golyóscsapágyak
Karbantartás	Használat után tisztítsa és szárítsa meg, olajozza a csapágyakat
Garancia	3 év
Javasolt védőfelszerelés	Sisak, csukló-, könyök- és térdvédő, cipő

Gyakran ismételt kérdések - IAN 068573 CRIVIT

Hogyan hajtom ki a rollert először?

Engedje ki az alsó gyorskioldó mechanizmust, forgassa el a gombot az óramutató járásával megegyező irányba, nyomja előre a kormányoszlopot, amíg az bepattan, majd szorítsa meg a gyorskioldót.

Hogyan állítható a kormánymagasság?

Lazítsa meg a gyorskioldót a kormányoszlopon, húzza felfelé az oszlopot, amíg a rögzítőgomb az egyik lyukba kattan, majd húzza meg a gyorskioldót.

Mekkora a maximális felhasználói tömeg?

A maximális terhelhetőség 100 kg.

Hogyan cserélem a kerekeket?

Lazítsa meg a tengelycsavarokat két 5 mm-es imbuszkulccsal, húzza ki a csavarokat és vegye le a kereket. Szerelje fel az új kereket, és rögzítse a csavarokkal.

Hogyan cserélem a golyóscsapágyakat?

Vegye le a kerekeket, nyomja ki a régi csapágyakat egy imbuszkulcs segítségével, távolítsa el a távtartót, nyomja be az új csapágyakat, helyezze vissza a távtartót, majd rögzítse a kerekeket.

Hogyan karbantartsam a rollert?

Használat után tisztítsa és szárítsa meg. Távolítsa el a szennyeződéseket a kerekekről, szárítsa meg a nedves csapágyakat egy ronggyal, és olajozza a csapágyakat megfelelő csapágyolajjal a rozsdásodás elkerülése érdekében.

A roller alkalmas gyermekek számára?

Nem, ez a roller nem alkalmas 14 év alatti gyermekek számára a kis alkatrészek és a szükséges motoros készségek miatt.

Használhatom a rollert közutakon?

Nem, ez a termék nem felel meg a közlekedési előírásoknak, és nem használható közúti forgalomban. Csak sima, tiszta, száraz felületen használja, távol a közúti forgalomtól.

Milyen védőfelszerelést viseljek?

Mindig viseljen sisakot, kéz-/csuklóvédőt, könyökvédőt, térdvédőt és zárt cipőt.

Meddig érvényes a garancia?

A termék 3 év garanciával rendelkezik a vásárlás dátumától számítva, amely kiterjed az anyag- és gyártási hibákra.

HASZNÁLATI ÚTMUTATÓ IAN 068573 CRIVIT

Szállítási tartalom 15

Müszaki adatok 15

Rendeltetésszerű használat 15

Biztonsági tudnivalók 15 - 16

Összeszerelés 16 – 17

Megjegyzés a termék eltávolításához 19

3 év garancia 19

Fontos!

Használat előtt gondosan olvassa át a használati utasítást.

Mindenképpen őrizze meg az útmutatót, hogy a későbbiekben is utána tudjon olvasni felmerülő kérdések esetén!

Szállítási tartalom

1 x Használati útmutató

1 x Alumínium roller

Müszaki adatok

Maximális terhelhetőség: 100 kg

Kihúzható kormány magassága: 4 fokozatú (72 - 97,5 cm)

Teljes hosszúság: 82 cm

Súly: 2,97 kg

Kerekek: ø 144 mm

Csapágy: ABEC 7

Rendeltetésszerű használat

Ez a termék egy sporteszköz, és nem alkalmas 14 éven aluli gyermekek számára! A termék olyan kisméretű alkatrészeket tartalmaz, amelyeket a gyerekek lenyelhetnek. Sporteszközként koncentrációt és motorikus képességeket igényel. A termék magánhasználatra, 100 kg-os maximális terhelhetőségig lett kifejlesztve, ugrásra nem alkalmas. A termék nem felel meg a közúti közlekedés biztonsági előírásainak, és nem vehet részzt a forgalomban. Használat előtt tájékozódjon a törvényi előírásokról.

Biztonsági tudnivalók FIGYELMEZTETÉS!

Fulladási veszély gyermekeknél!

Ne hagyjon gyerekeket felügyelet nélkül a csomagolási anyaggal vagy a termékkel játszani.

Sérülési veszély!

• A kisméretű alkatrészek miatt a terméket mindig felnőtt szerelje össze!
• A terméket egyidejűleg csak egy személy használhatja.
• Minden használat előtt vizsgálja át a terméket, hogy találhatók-e rajta sérülések vagy elhasználódás. Mindig ellenőrizze a kapcsolódási pontokat és zárakat, valamint az összec sukó mechanizmust és a kormánymagasság beállítását. A termék csak kifogástalan állapotban használható!
• Bizonyosodjon meg róla, hogy a csavarok és csavaranyák megőrizték önzáró tulajdonságukat.
• Ne módosítsa úgy a terméket, hogy azzal az Ön biztonsága veszélybe kerüljön.

Ujjbecsípődési veszély!

- Vigyázzon az áru kinyitásánál és becsukásánál a becsípődési és nyírási helyekre.

• Mindig viseljen megfelelő védőfelszerelést (sisak, kéz-, csukló-, könyök- és térdvédő) valamint kesztyűt!
• Mindig legyen tekintettel másokra!
• Csak megfelelő, azaz sima, tiszta és száraz felületen használja a terméket. Lehetőleg tartson távolságot más közlekedőktől. Kerülje az erősen lejtős felületeket, lépcsőket és nyílt vizet.
• Soha ne használja sötétben vagy rossz látási viszonyoknál.
• Hosszantartó használat esetén a fék felforrósodik. Sérülések elkerülése végett ne érjen hozzá, amíg le nem húlt.
• Ne hagyja gyermekét felügyelet nélkül a termékkel játszani, mert a gyerekek az esetleges veszélyt nem tudják felmérni.

Kerülje az anyagi károkozást!

- Kerülje a vizet, olajat, kátyúkat és nagyon nyers felületeket.

Összeszerelés

(Az ábrák példái a termék valamennyi változatára vonatkoznak)

A termék összecsukott állapotban kerül szállításra.

Használatképes állapotba tételéhez a következőképpen járjon el:

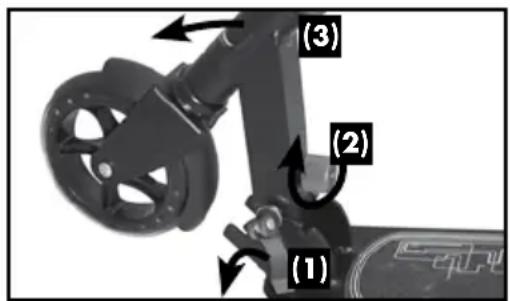

Szétnyitás

1. Oldja ki az alsó zárat (1).
2. Forgassa a (2) gombot az óramutató járásának irányában és mozgassa előre a (3) kormányoszlopot, amíg KATTANÁST nem hall.
3. Biztosítsa ki a csukó mechanizmust az alsó zár bekattintásával.

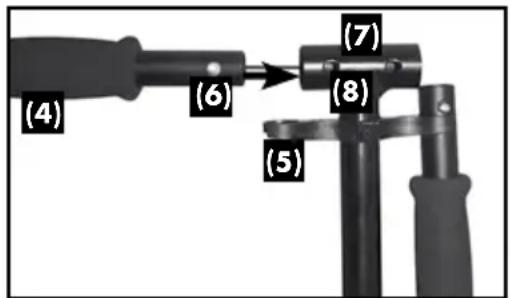

Fogantyúk felszerelése

1. Szedje ki a fogantyúkat (4) a tartóból (5).
2. Nyomja le a rögzítógombot (6) a fogantyún, és tolja a fogantyúkat mindkét oldalon a kormány rúd T-végződésébe (7). A rögzítógomboknak hallhatóan be kell kattanniuk az arra kialakított lyukakba (8).

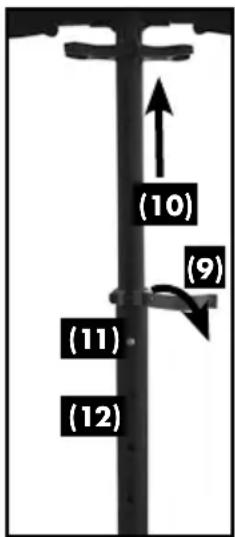

Komrányoszlop magasságának beállítása

A kormányoszlop négy magasságra állítható be. A terméket csak akkor szabad használni, ha a rögzítőfej bekattant a négy furat egyikébe, és a kormányoszlopot ezt követően a gyorszárral lebiztosították!

1. Oldja fel a gyorszárat (9) a kormányoszlopon.
2. Húzza felfelé a kormányoszlopot (10), amíg a rögzítőfej (11) a négy furat egyikébe (12) be nem kattan.
3. Biztosítsa le a kormányoszlopot a gyorszár rögzítésével.

Kormány-fejcsapágy

A termék kiszállításakor a kormány-fejcsapágyat előre beállítják. Ha egy idő után a kormány játéka megnő, vagy a kormány megszorul, állíttassa be a kormány-fejcsapágyat egy szakkereskedővel vagy egy kerékpárüzletben.

1. Oldja ki a zárat a kormányrúdon, nyomja meg a rögzítőgombot, nyomja le a kormányrudat, végül kattintsa vissza a zárat.

2. Nyomja meg a fogantyúk rögzítógombját, húzza ki a fogantyúkat a T-végződésből, és rögzítse a tartón.

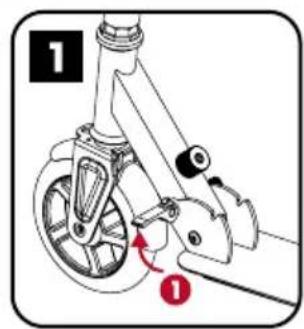

3. 1 Oldja ki az alsó gyorszárat.

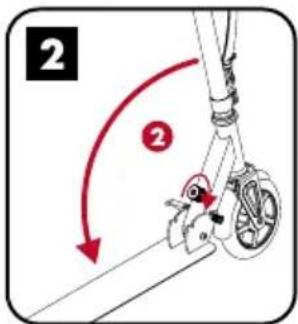

2 Forgassa a gombot az óramutató járásának irányában, nyomja a kormányoszlopot a fedél irányában kattanásig.

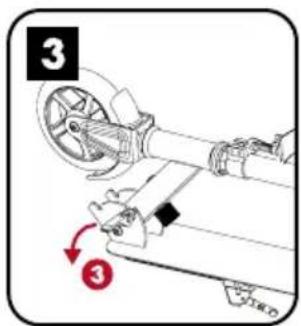

rja be az alsó gyorszárat.

Használat

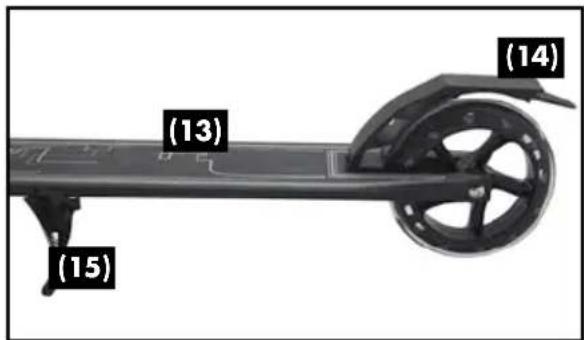

Hajtás, fékezés, leállítás

- Egy lábbal álljon a deszkára (13), a másik lábával pedig ütemesen hajtsa magát előre.

- Fékezéshez lépjen a fékpedálra (14).

- A roller leállításához nyissa le a támasztékot (15). A terméket csak egyenes felületen állítsa le.

Vegye figyelembe a müszaki adatokat.

Az eredetitől eltérő méretű kerekek megváltoztathatják a guruló tulajdonságot, és bizonyos körülmények között a használó veszélyeztetéséhez vezethetnek. Ne használjon olyan kerekeket, amelyeket nem lehet probléma nélkül beépíteni. Soha ne építsen be az eredetinél nagyobb kerekeket.

A kerekek elhasználódnak. Az elhasználódás mértékét több tényező is befolyásolja, mint pl. a talaj minősége, a felhasználó magassága és súlya, az időjárási viszonyok, a kerekek anyaga és keménysége. Ezért azokat rendszeresen cserélni kell.

• Oldja ki a tengelycsavarokat a két 5 mm-es imbuszkulccsal.
• Húzza ki a tengelycsavart és vegye ki a kereket.
• Szerelje be az új kereket és rögzítse újra a tengelycsavarral.

Ne használja úgy a terméket, hogy a kerék a csere után oldalt surlódik! Bizonyosodjon meg róla, hogy a csavarok az első néhány perces gurulás után is a helyükön vannak, nem estek vagy lazultak ki. Húzza meg még egyszer a kerekeket, hogy biztos legyen a kerekek nyugodt gördülése és hogy a csapágyak ne zörögjönek.

A golyóscsapágy cseréje

• A leírt módon szerelje ki a kerekeket (18.oldal).
- Nyomjon ki egy csapágyat a távtartóra gyakorolt nyomással egy hatoskulccsal és távolítsa el a távtartót.
- Nyomja ki a másik csapágyat is.
- Nyomjon be egy új csapágyat. Csavarja el a kereket, tegye be a távtartót és nyomjon be végül egy másik új csapágyat.
• Rögzítse újra a kerekeket.

Görgő (1)

Távtartó (2)

Csapágy (3)

Ápolás, tárolás

A termék használata után ajánlatos az alapos tisztítás és szárítás. Távolítsa el a kis kavicsokat vagy más tárgyakat, amik esetleg a kerekeken maradtak. A vizes vagy nedves golyóscsapágyat egy kendővel tisztítsa le. Olajozza be kívülről a csapágyat megfelelő csapágyolajjal a külső rozsdaképződés elkerülése végett. Tartsa száraz helyen a terméket.

Megjegyzés a termék eltávolításához

A terméket minden hozzátartozó alkatrészével együtt az arra rendeltetett szemétszállítón vagy a kommunális szolgáltatón keresztül távolítsa el. Vegye figyelembe az aktuálisan érvényes előírásokat. Kérdéses esetben érdeklődjön a helyi szolgáltatónál a környezettudatos eltávolítási módokról.

3 év garancia

Ezen termék gyártása nagy gondossággal és folyamatos ellenőrzés mellett történt. Ön a termékre három év garanciát kap a vásárlás időpontjától. Kérjük örizze meg a pénztárblokkot.

A garancia csak anyag- és gyártási hibákra érvényes, visszaélésszerű vagy szakszerűtlen kezelés esetén teljesen megszűnik. Az Ön törvényes jogait, kiváltképpen a szavatosságra vonatkozó jogait, ez a garancia nem korlátozza. Garanciális esetben kérjük forduljon hozzánk ingyenes szerviz-forróvonalunk vagy e-mail útján. Minden esetben személyes fogunk Önnek tanácsot adni. Garanciális esetben szervizmunkatársainkkal történő egyeztetés mellett a meghibásodott alkatrészeket bérmentesítve a megjelölt szerviz-címre küldheti. Akkor Ön azonnal egy új vagy megjavított alkatrészt kap vissza ingyen.

A garanciális időt garancia, törvényes szavatosság vagy kulantéria alapján történő esetleges javítások nem hosszabbítják meg. Ez a pótolt vagy megjavított alkatrészekre is érvényes. A garancia lejárta után felmerülő javítások költségeit Önnek kell fedezni.

IAN: 68573

Szerviz Cím

Termék hotline [phone] (H-P 10 - 16 óráig, díjmentes)

H.I.D. Sport Kft • Mester ut. 10a • H-5000 Szolnok

[e-mail]

- www.nws-service.com -
