Produkttyp	Tretroller
Marke	Crivit
Modell	IAN 068573
Maximale Belastbarkeit	100 kg
Lenkerhöhenverstellung	4 Einstellungen, 72 - 97,5 cm
Gesamtlänge	82 cm
Gewicht	2,97 kg
Raddurchmesser	144 mm
Lager	ABEC 7
Altersempfehlung	14 Jahre und älter
Verwendungszweck	Freizeit, nicht für den Straßenverkehr oder Sprünge
Klappmechanismus	Ja, mit Schnellverschluss
Bremsentyp	Hintere Fußbremse
Ständer	Ja, klappbar
Radwechsel	Möglich, erfordert 5 mm Inbusschlüssel
Lagerwechsel	Möglich, Standard-Kugellager
Wartung	Nach Gebrauch reinigen und trocknen, Lager ölen
Garantie	3 Jahre
Empfohlene Schutzausrüstung	Helm, Handgelenk-, Ellbogen-, Knieschützer, Schuhe

Häufig gestellte Fragen - IAN 068573 CRIVIT

Wie klappe ich den Roller zum ersten Mal auf?

Lösen Sie den unteren Schnellverschlussmechanismus, drehen Sie den Knopf im Uhrzeigersinn, drücken Sie die Lenksäule nach vorne, bis sie einrastet, und klemmen Sie dann den Schnellverschlussmechanismus zu.

Wie stelle ich die Lenkerhöhe ein?

Lösen Sie den Schnellverschluss an der Lenksäule, ziehen Sie die Säule nach oben, bis der Verriegelungsknopf in eines der vier Löcher einrastet, und ziehen Sie dann den Verschluss fest.

Was ist das maximale Benutzergewicht?

Die maximale Belastbarkeit beträgt 100 kg.

Wie wechsle ich die Räder?

Lösen Sie die Achsschrauben mit zwei 5 mm Inbusschlüsseln, ziehen Sie die Schrauben heraus und entfernen Sie das Rad. Montieren Sie das neue Rad und sichern Sie es mit den Schrauben.

Wie wechsle ich die Kugellager?

Entfernen Sie die Räder, drücken Sie die alten Lager mit einem Inbusschlüssel heraus, entfernen Sie den Distanzring, drücken Sie neue Lager ein, setzen Sie den Distanzring wieder ein und montieren Sie die Räder wieder.

Wie sollte ich den Roller warten?

Nach Gebrauch reinigen und trocknen. Entfernen Sie Schmutz von den Rädern, trocknen Sie nasse Lager mit einem Tuch und ölen Sie die Lager mit geeignetem Lageröl, um Rost zu verhindern.

Ist der Roller für Kinder geeignet?

Nein, dieser Roller ist nicht für Kinder unter 14 Jahren geeignet aufgrund von Kleinteilen und erforderlichen motorischen Fähigkeiten.

Kann ich den Roller auf Straßen benutzen?

Nein, dieses Produkt entspricht nicht den Straßenverkehrsvorschriften und darf nicht im Straßenverkehr verwendet werden. Benutzen Sie es nur auf glatten, sauberen, trockenen Oberflächen abseits von Verkehrsteilnehmern.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie immer einen Helm, Handgelenkschützer, Ellbogenschützer, Knieschützer und geschlossene Schuhe.

Wie lange ist die Garantie?

Das Produkt hat eine 3-jährige Garantie ab Kaufdatum, die Material- und Herstellungsfehler abdeckt.

BEDIENUNGSANLEITUNG IAN 068573 CRIVIT

Delta-Sport-Nr.: AS-1461

EN 14619:2004

GB CONTENTS

Contents 3

Technical Data 3

Intended Use 3

Safety Information 3 - 4

Assembly 4 - 5

Deutsch-Slowenische Industrie- und Handelskammer • Tomšičeva 3 • SI-1000 Ljubljana

[e-mail]

Garancijski list

DE AT CH INHALTSVERZEICHNIS

Lieferumfang 39

Technische Daten 39

Bestimmungsgemäße Verwendung 39

Sicherheitshinweise 39 - 40

Montage 40 - 41

Artikel in den Transportzustand versetzen 41

Verwendung 41

Wartung 42

Pflege und Lagerung 43

Hinweise zur Entsorgung 43

3 Jahre Garantie 43

Wichtig!

Lesen Sie vor dem Gebrauch die Bedienungsanleitung sorgfältig durch.

Bewahren Sie sie unbedingt für späteres Nachlesen auf!

Lieferumfang

1 x Bedienungsanleitung

1 x Alu-Scooter

Technische Daten

Maximale Belastung: 100 kg

Auszugshöhe Lenker: 4-stufig (72 - 97,5 cm)

Gesamtlänge: 82 cm

Gewicht: 2,97 kg

Rollen: ø 144 mm

Lager: ABEC 7

Bestimmungsgemäße Verwendung

Dieser Artikel ist ein Sportgerät und nicht für Kinder unter 14 Jahren geeignet!

Der Artikel beinhaltet Kleinteile, die von Kindern verschluckt werden können, und erfordert als

Sportgerät Konzentration sowie eine hohe Anforderung an die Motorik.

Dieser Artikel ist für den privaten Gebrauch für eine maximale Belastung bis 100 kg konstruiert worden und ist nicht für Sprünge geeignet. Der Artikel ist kein Fahrzeug im Sinne der StVO und darf nicht auf öffentlichen Straßen eingesetzt werden. Informieren Sie sich vor der Verwendung über die gesetzlichen Bestimmungen.

Sicherheitshinweise WARNUNG!

Erstickungsgefahr für Kinder!

Lassen Sie Kinder nicht unbeaufsichtigt mit dem Verpackungsmaterial oder dem Artikel spielen.

Verletzungsgefahr!

• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Artikel darf nur von einer Person zur gleichen Zeit verwendet werden.
• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen.

Kontrollieren Sie stets den festen Sitz aller Verbindungselemente und Verschlussteile wie den Klappmechanismus und die Höhenverstellung der Lenksäule. Der Artikel darf nur in einwandfreiem Zustand verwendet werden!

• Vergewissern Sie sich, dass Schrauben und Muttern ihre Selbstsperreigenschaft bewahren.
• Ändern Sie den Artikel nicht so ab, dass Sie unter Umständen Ihre Sicherheit gefährden.

Gefahr von Quetschungen der Finger!

• Achten Sie beim Aus- und Einklappen des Artikels auf Quetsch- und Scherstellen.

• Tragen Sie stets geeignete Schutzvorrichtungen (Helm, Hand-, Handgelenk-, Ellbogen- und Knieschützer) sowie Schuhe!

• Nehmen Sie immer Rücksicht auf andere Personen!

• Verwenden Sie den Artikel nur auf geeigneten Oberflächen, die glatt, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern.
  Meiden Sie abschüssiges Gelände, Treppen und offene Gewässer.
• Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.
• Bei Dauergebrauch wird die Bremse heiß. Berühren Sie diese vor dem Abkühlen nicht, um Verbrennungen zu vermeiden.
• Lassen Sie Ihr Kind den Artikel nicht unbeaufsichtigt benutzen, da Kinder die potentiellen Gefahren nicht einschätzen können.

Vermeidung von Sachschäden!

- Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

(Bilder gelten beispielhaft für alle Artikelvarianten)

Der Artikel wird im Transportzustand zusammengeklappt geliefert.

Um ihn in Fahrbereitschaft zu versetzen, gehen Sie folgendermaßen vor:

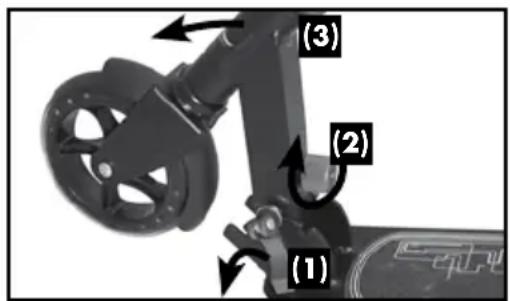

Ausklappen

1. Lösen Sie den unteren Schnellverschluss (1).
2. Drehen Sie den Knopf (2) im Uhrzeigersinn und klappen Sie die Lenksäule (3) nach vorn, bis diese einrastet „KLICK“.
3. Sichern Sie den Klappmechanismus durch Feststellen des unteren Schnellverschlusses.

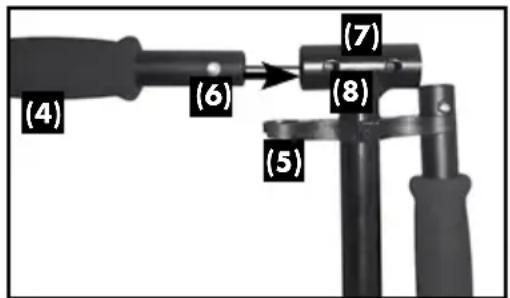

Griffe montieren

1. Lösen Sie die Griffe (4) aus den Halterungen (5).
2. Drücken Sie die Arretierknöpfe (6) an den Griffen herunter und schieben Sie die Griffe auf beiden Seiten in das T-Rohr (7) der Lenksäule.
   Die Arretierknöpfe müssen hörbar in die vorgesehenen Bohrungen (8) einrasten.

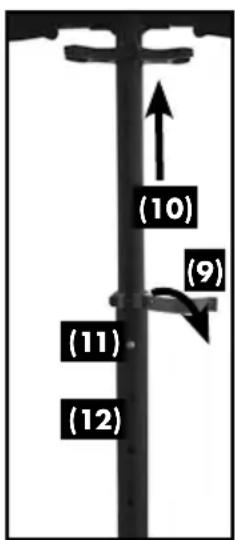

Lenksäulenhöhe einstellen

Die Lenksäule kann auf vier verschiedene Höhen eingestellt werden. Der Artikel darf nur verwendet werden, wenn der Arretierknopf in eine der vier vorgesehenen Bohrungen eingerastet ist und die Lenksäule anschließend mit dem Schnellverschluss gesichert wird!

1. Lösen Sie den Schnellverschluss (9) an der Lenksäule.
2. Ziehen Sie die Lenksäule (10) nach oben, bis der Arretierknopf (11) in eine der vier Bohrungen (12) einrastet.
3. Sichern Sie die Lenksäule durch Feststellen des Schnellverschlusses.

Lenkkopflager

Bei Auslieferung des Artikels ist das Lenkkopflager voreingestellt. Sollte der Lenker nach einiger Zeit zu viel Spiel haben oder zu schwergängig werden, lassen Sie das Lenkkopflager von einem Fachhändler oder einem Fahrradgeschäft einstellen.

Artikel in den Transportzustand versetzen

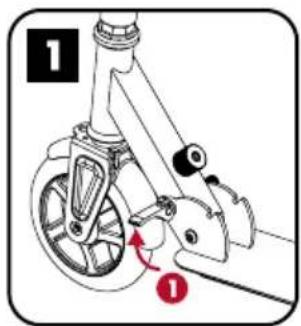

1. Schnellverschluss an der Lenksäule lösen, Arretierknopf drücken, Lenksäule bis ganz nach unten schieben, anschließend Schnellverschluss feststellen.

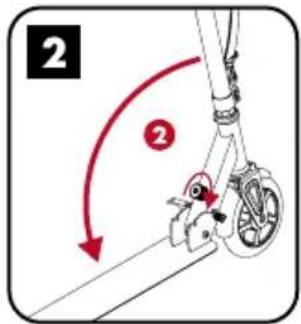

2. Arretierknöpfe der Griffe drücken, Griffe aus dem T-Rohr ziehen und an den Halterungen befestigen.

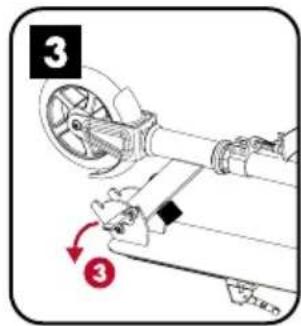

3. 1Unteren Schnellverschluss lösen.

Koppf im Uhrzeigersinn drehen, Lenksäule in Richtung Deck drücken, bis diese einrastet.

U3 teren Schnellverschluss feststellen.

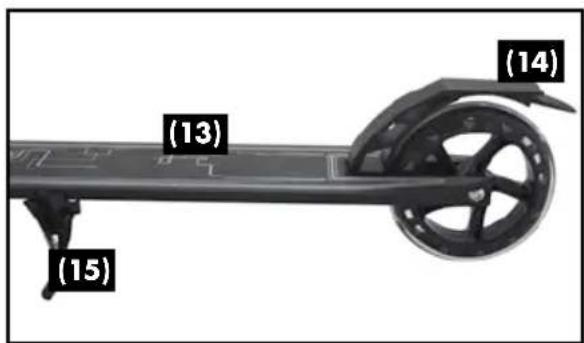

Fahren, Bremsen, Abstellen

- Ein Bein auf das Deck (13) stellen und mit dem anderen Bein durch regelmäßiges Abstoßen Schwung geben.

• Zum Bremsen auf das Bremsblech (14) treten.

- Zum Abstellen den Ständer (15) ausklappen. Der Artikel darf nur auf ebenem Untergrund abgestellt werden.

Austausch der Rollen

Wichtig!

Beachten Sie die Technischen Daten.

Rollen, die einen anderen Durchmesser haben, können die Fahreigenschaften verändern und unter Umständen zu einer Gefährdung des Nutzers führen.

Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen lassen.

Bauen Sie niemals größere Rollen ein als die ursprünglichen Rollen des Artikels.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel vom Boden, von Größe und Gewicht des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Härte abhängig. Daher ist es notwendig, sie hin und wieder auszutauschen.

• Lösen Sie die Achsschrauben mit zwei Innensechskantschlüsseln Größe 5.
• Ziehen Sie die Achsschrauben heraus und entfernen Sie die Rolle.
• Bauen Sie die neue Rolle wieder ein und befestigen Sie sie mit den Achsschrauben.

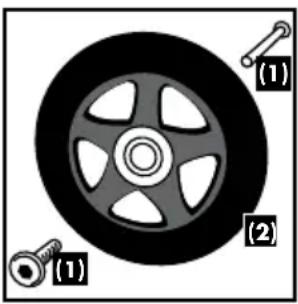

Achsschrauben (1)
Rolle (2)

Nach dem Austausch:

Wenn die Rolle nach dem Austausch seitlich schleift, nicht verwenden!

Vergewissern Sie sich, dass alle Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat. Spannen Sie die Rolle noch einmal, um sicherzustellen, dass sie ruhig läuft und keine Geräusche von den Lagern kommen.

Austausch der Kugellager

• Bauen Sie die Rollen wie beschrieben aus (Seite 42).
• Drücken Sie ein Lager durch Druck auf den Abstandshalter mit einem Innensechskantschlüssel heraus und entfernen Sie den Abstandshalter.
• Drücken Sie das andere Lager durch Druck mit einem Innensechskantschlüssel heraus.
• Drücken Sie ein neues Lager ein. Drehen Sie die Rolle um, setzen Sie den Abstandshalter ein und drücken Sie anschließend ein zweites neues Lager ein.
  • Befestigen Sie die Rollen wieder.

Rolle (1)
Abstandshalter (2)
Lager (3)

Pflege, Lagerung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen und Trocknen.

Entfernen Sie kleine Steinchen oder andere Gegenstände, die unter Umständen an Ihren Rollen hängen geblieben sind. Nasse oder feuchte Kugellager mit einem sauberen Tuch trocknen.

Fetten Sie die Lager mit einem geeigneten Lagerfett von außen ein, um äußere Rostbildung zu vermeiden. Bewahren Sie den Artikel stets an einem trockenen Ort auf.

Hinweis zur Entsorgung

Entsorgen Sie das Produkt und alle dazugehörigen Komponenten über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Entsorgungseinrichtung über eine umweltgerechte Entsorgung.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf dieses Produkt drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt. Im Garantiefall setzen Sie sich bitte über unsere kostenlose Service-Hotline oder per E-Mail mit uns in Verbindung. Wir werden Sie in jedem Fall persönlich beraten. Im Garantiefall können in Absprache mit unseren Service-Mitarbeitern defekte Teile unfrei an die aufgeführte Service-Adresse geschickt werden. Sie erhalten dann unverzüglich ein neues oder repariertes Teil kostenlos zurück.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.
