Typ produktu	Koloběžka
Značka	Crivit
Model	IAN 068573
Maximální nosnost	100 kg
Nastavení výšky řídítek	4 nastavení, 72 - 97,5 cm
Celková délka	82 cm
Hmotnost	2,97 kg
Průměr kol	144 mm
Ložiska	ABEC 7
Věkové doporučení	14 let a více
Určení	Rekreační, ne pro provoz na silnici ani skákání
Skloádací mechanismus	Ano, s rychloupínacím zámkem
Typ brzdy	Zadní nožní brzda
Stojánek	Ano, skládací
Výměna kol	Možná, vyžaduje imbusové klíče 5 mm
Výměna ložisek	Možná, standardní kuličková ložiska
Údržba	Po použití očistěte a osušte, naolejujte ložiska
Záruka	3 roky
Doporučené bezpečnostní vybavení	Přilba, chrániče zápěstí, loktů, kolen, boty

Často kladené otázky - IAN 068573 CRIVIT

Jak poprvé rozložit koloběžku?

Uvolněte spodní rychloupínací mechanismus, otočte knoflíkem doprava, stiskněte řídítka dopředu, dokud nezapadnou, poté rychloupínací mechanismus uzavřete.

Jak nastavit výšku řídítek?

Povolte rychloupínací upevnění na řídítkách, vytáhněte řídítka nahoru, dokud zamykací tlačítko nezacvakne do jednoho ze čtyř otvorů, poté upevnění utáhněte.

Jaká je maximální hmotnost uživatele?

Maximální nosnost je 100 kg.

Jak vyměnit kola?

Povolte axiální šrouby dvěma imbusovými klíči 5 mm, vytáhněte šrouby a odstraňte kolo. Namontujte nové kolo a zajistěte šrouby.

Jak vyměnit kuličková ložiska?

Demontujte kola, vytlačte stará ložiska pomocí šestihranného klíče, odstraňte rozpěrku, vložte nová ložiska, vložte zpět rozpěrku, poté znovu nasaďte kola.

Jak mám koloběžku udržovat?

Po použití očistěte a osušte. Odstraňte nečistoty z kol, osušte vlhká ložiska hadříkem a naolejujte ložiska vhodným olejem, aby nerezavěla.

Je koloběžka vhodná pro děti?

Ne, tato koloběžka není vhodná pro děti do 14 let kvůli malým částem a potřebným motorickým dovednostem.

Mohu koloběžku používat na silnici?

Ne, tento výrobek nesplňuje předpisy pro silniční provoz a nesmí být používán v provozu. Používejte pouze na hladkých, čistých, suchých površích mimo účastníky silničního provozu.

Jaké bezpečnostní vybavení mám nosit?

Vždy noste přilbu, chrániče rukou/zápěstí, loktů, kolen a uzavřenou obuv.

Jak dlouhá je záruka?

Výrobek je dodáván s 3letou zárukou od data nákupu, která se vztahuje na materiálové a výrobní chyby.

NÁVOD K OBSLUZE IAN 068573 CRIVIT

Správné používání 27

Bezpečnostní pokyny 27 – 28

Montáž 28 - 29

Uvedení výrobku do stavu vhodného k přepravě 29

Použití 29

Údržba 30

Ošetřování, skladování 31

Pokyny k likvidaci 31

3 roky záruka 31

Důležité upozornění!

Před použitím si pozorně přečtěte návod k obsluze.

Uschovejte si jej bezpodmínečně k pozdějšímu nahlédnutí!

Rozsah dodávky

1 x Návod k obsluze

1 x Hliníková koloběžka

Technické údaje

Maximální zátěž: 100 kg

Výška řidítek: nastavení 4 poloh (72 - 97,5 cm)

Celková délka: 82 cm

Hmotnost: 2,97 kg

Kolečka: ø 144 mm

Ložiska: ABEC 7

Správné používání

Výrobek je sportovní pomůckou a není vhodný pro děti do 14 let! Výrobek obsahuje malé části, které by děti mohly spolknout. Kromě toho je sportovní pomůckou vyžadující soustředění a kladoucí velké nároky na motoriku. Výrobek je určen k soukromému použití; byl zkonstruován pro maximální zátěž do 100 kg a není vhodný k provádění skoků. Artikl neodpovídá ustanovením platným pro veřejný silniční provoz a nesmí se ho zúčastňovat. Před použitím se informujte o příslušných zákonných ustanoveních.

Bezpečnostní pokyny VAROVÁNÍ!

Dětem hrozí nebezpečí udušení!

Nepřipustěte, aby si děti bez dozoru hrály s obalovým materiálem nebo výrobkem.

Nebezpečí zranění!

• Montáž výrobku by měli (výrobek obsahuje malé části) provádět vždy dospělí!
  • Výrobek smí používat zároveň vždy jen jedna osoba.
• Před každým použitím zkontrolujte, zda výrobek není poškozen nebo opotřeben.

Vždy zkontrolujte dobré upevnění všech spojovacích prvků a uzávěrů, např.

sklopného mechanismu a nastavení výšky sloupku řidítek. Výrobek se smí používat jen v bezvadném stavu!

• Přesvědčte se, zda šrouby a matice mají své bezpečnostní vlastnosti.
• Neměňte výrobek způsobem, který by za nepříznivých okolností mohl ohrozit vaši bezpečnost.

Nebezpeči uskřípnutí prstů!

- Dbejte při rozkládání a skládání artiklu na místa, která mohou způsobit uskřípnutí nebo střih.

• Noste vždy vhodné ochranné pomůcky (přílbu, chrániče rukou, zápěstí, loktů a kolen) a obuv!
• Bud'te vždy ohleduplní k jiných osobám!
• Používejte výrobek jen na vhodných plochách, které jsou hladké, čisté a suché. Jezděte nejlépe v dostatečné vzdálenosti od jiných účastníků silničního provozu. Vyhýbejte se strmému terénu, schodům a otevřeným vodním plochám.
• Nejezděte nikdy v noci nebo při špatné viditelnosti.
• Brzda se při trvalém používání zahřeje. Nedotýkejte se jí, dokud nevychladne, abyste se nepopálili.
• Nepřipust'te, aby dítě používalo výrobek bez dozoru, protože děti nejsou schopny odhadnout možná nebezpečí.

Zabraňte vzniku věcných škod!

- Vyvarujte se vody, oleje, výtluků na vozovce a velmi drsných povrchů.

Montáž

(Obrázky platí jako přiklady pro všechny varianty artiklu)

Výrobek se dodává ve složeném stavu.

K jízdě jej připravíte takto:

Rozložení

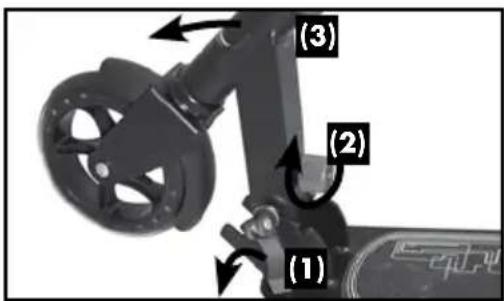

1. Uvolněte spodní rychlouzávěr (1).
2. Otočte knoflík (2) ve směru otáčení hodinových ručiček a sklopte sloupek řízení (3) dopředu, až zaskočí KLJK.
3. Zabezpečte sklopný mechanismus zajištěním spodního rychlouzávěru.

Montáž rukojetí

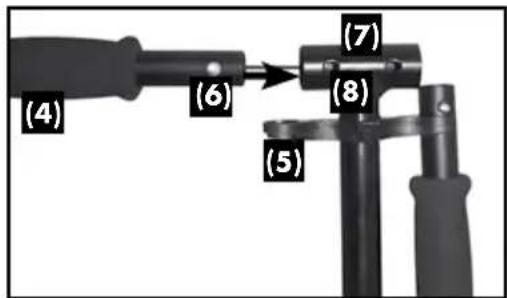

1. Uvolněte rukojeti (4) z držáků (5).
2. Zatlačte aretační výstupky (6) na rukojetích a zasuňte rukojeti na obou stranách do trubky T (7) na sloupku řidítek. Aretační výstupky musejí slyšitelně zaskočit do příslušných otvorů (8).

Nastavení výšky sloupku řízení

Sloupek řízení je možné nastavit na čtyři různé výšky.

Artikl se smí používat jen s aretovacím čepem zaskočeným do jednoho ze čtyř otvorů a po dodatečném zajištění sloupku rychlouzávěrem!

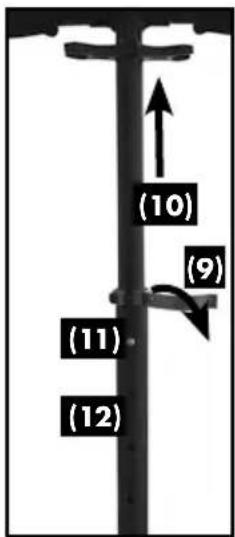

1. Otevřete rychlouzávěr (9) na sloupku řízení.
2. Vytáhněte sloupek řízení (10) nahoru až zapadne aretovací čep (11) do jednoho ze čtyř otvorů (12).
3. Zajistěte sloupek rychlouzávěrem.

Ložisko hlavy řízení

Ložisko hlavy řízení je seřízené již z výroby. Jestliže má řízení po čase přiliš velkou vůli nebo se pohybuje jen ztěžka, pak se obraťte za účelem nastavení na odborného obchodníka nebo na prodejnu jízdních kol.

Uvedení výrobku do stavu vhodného k přepravě

1. Uvolněte rychlouzávěr sloupku řídítek, zatlačte aretační výstupek, posuňte sloupek řídítek zcela dolů a zavřete rychlouzávěr.

2. Stiskněte aretační výstupky rukojetí, vytáhněte rukojeti z trubky T a připevněte je k držákům.

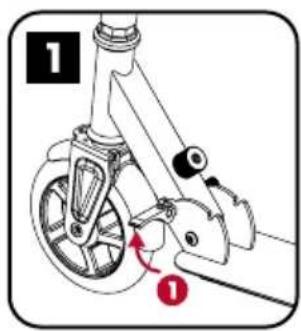

3. 1 Uvolnit spodní rychlouzávěr.

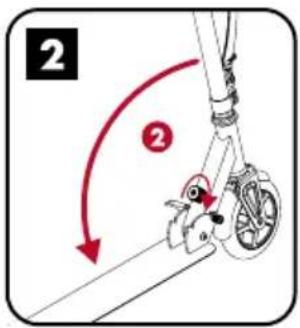

2 točit knoflík ve směru otáčení hodinových ručiček, zatlačit sloupek rízení ve směru k ploše až zaskočí.
3 jistit spodní rychlouzávěr.

Jízda, brzdění, parkování

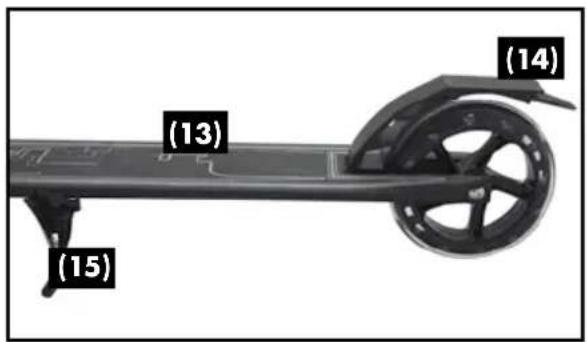

• Položte jednu nohu na nášlapné prkno (13) a druhou nohou se pravidelně odrážejte.
• Chcete-li zabrzdit, šlápněte na brzdný plech (14).
• Pokud chcete koloběžku zaparkovat, vyklopte stojánek (15). Koloběžku parkujte jen na rovném terénu.

Důležité upozornění!

Věnujte pozornost Technickým údajům.

Kolečka jiného průměru mohou změnit jízdní vlastnosti a za nepříznivých okolností ohrozit uživatele. Nepoužívejte kolečka, která nelze spolehlivě namontovat. Nemontujte nikdy větší kolečka, než je velikost původních koleček.

Kolečka podléhají opotřebení. Jeho intenzita závisí na mnoha faktorech, např. povaze terénu, výšce a hmotnosti uživatele, povětrnostních podmínkách, materiálu koleček a jejich tvrdosti. Kolečka je proto čas od času vyměnit.

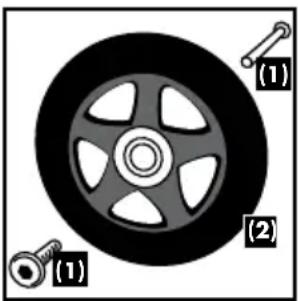

• Povolte osové šrouby inbusovým klíčem, velikost 5.
  • Vytáhněte šrouby a sejměte kolečko.
• Namontujte nové kolečko a šrouby je opět upevněte.

Pokud kolečko po výměně na boku zadrhává, nepoužívejte je! Ujistěte se, že jsou všechny šrouby po prvních minutách jízdy stále pevně utažené a že nevypadly nebo se nepovolily. Ještě jednou dotáhněte kolečko, abyste zajistili jeho klidný chod a zamezili hluk v ložiscích.

Výměna kuličkových ložisek

• Demontujte kolečka podle popisu uvedeného na straně 30.
• Zatlačením na rozpěrku pomocí imbusového klíče vysuňte ložisko, odstraňte rozpěrku.
• Tlakem imbusovým klíčem vysuňte i druhé ložisko.
• Nasuňte nové ložisko. Otočte kolečko a nasadťe rozpěrku; poté nasuňte druhé ložisko.
• Kolečka opět namontujte.

Kolečko (1)

Držáky odstupu (2)

Ložiska (3)

Ošetřování, skladování

Doporučujeme vám po každém použití výrobek důkladně očistit a osušit. Odstraňte z koleček případně zachycené kamínky nebo jiné předměty. Mokrá nebo vlhká kuličková ložiska osušte čistým hadříkem. Ložiska zvenku namažte ložiskovým tukem proti tvorbě rzi. Výrobek uložte vždy na suché místo.

Pokyny k likvidaci

Výrobek a všechny příslušné komponenty předejte k likvidaci registrované recyklační firmě nebo obecnímu recyklačnímu zařízení. Dodržujte platné předpisy. V případě pochybností se informujte na ekologickou likvidaci v příslušném recyklačním zařízení.

3 roky záruka

Produkt byl vyrobený s velkou pečlivostí a byl během výroby neustále kontrolovaný. Dostáváte na něj tři roky záruku od dne zakoupení. Uschovejte si pokladní stvrzenku. Záruka platí na chyby výroby nebo materiálu a zaniká v případě nedovoleného nebo neodborného zacházení s výrobkem.

Záruka neomezuje Vaše zákonná práva ani práva ze záruky. Jestliže chcete uplatnit nárok ze záruky kontaktujte nás přes naší bezplatnou servisní horkou linku nebo emailem. V každém případě Vám osobně poradíme. V případě záruky je možné, po dohodě s pracovníkem našeho servisu, zaslat závadné součástky bezplatně na uvedenou adresu. Okamžitě obdržíte zpátky nový nebo opravený díl. Opravy během záruční doby, na základě zákonného ručení nebo v rámci kulanční likvidace neprodlužují záruku. Toto platí i pro nahrazené nebo opravené díly. Po uplynutí záruční doby provádíme opravy za úhradu.

IAN: 68573

Adresa služby

Hotline výrobku 00800-142025 (po. - pá. 10 - 16 hod., zdarma)

Firma BOHEMIA Troppau • Masarykova 342/39 • CZ-74601 Opava

[e-mail]

- www.nws-service.com -

SK NÁVOD NA OBSLUHU

Rozsah dodávky 33

Technické údaje 33

Určené použitie 33

Bezpečnostné pokyny 33 – 34

Montáž 34 - 35

Pokyny k likvidáci 37

3 roky záruka 37

Dôležité upozornenie!

Pred použitím výrobku si dôkladne prečítajte návod na obsluhu.

1 x Návod na obsluhu

Nebezpečenstvo udusenia detí!

Nedovol'te deťom, aby sa bez dozoru hrali s obalovým materiálom ani s výrobkom.

Nebezpečenstvo poranenia!

- Pri rozkladaní a skladání produktu dajte pozor na miesta vzniku zranení v dôsledku pomliaždenia a porezania.

Zabráňte vecným škodám!

Výrobok je prepravovaný v zloženom stave.

Výmena gul'kových ložísk
