NÁVOD NA OBSLUHU AC-5707 TRISTAR

Používatel'ská príručka

Klimatizácia

Hlavné časti (pozri obrázok A)

7 Závlek
8 Konektor hadice (koniec v smere od okna)
9 Hadica výstupu horúceho vzduchu

10 Konektor hadice (koniec v smere od klimatizácie)
11 Súprava okien
12 Dial'kové ovládanie

Hlavné časti (pozri obrázok B)

18 Vypínač časovača
19 Indikátor maximálneho množstva vody
20 Indikátor vysokých/nízkych otáčok ventilátora

21 Indikátor chladenia
22 Indikátor odvlhčovania
23 Indikátor ventilátora

Hlavné časti (pozri obrázok C)

24 Rýchlost' ventilátora
25 Režim
26 Zvýšenie teploty

Bezpečnostné opatrenia

• Pozorne si prečítajte túto používatel'skú príručku, aby ste zabezpečili správne používanie, údržbu a inštaláciu.
• Ignorovaním bezpečnostných pokynov nemôže výrobca niest' zodpovednosť za škody.
• Spotrebič je určený len na vnútorné použitie.
• Prístroj nepoužívajte na zásuvke, ktorá je poškodená alebo ktorá nebola správne nainštalovaná.

• Prístroj nepoužívajte:

• v blízkosti zdroja ohňa.

• v oblasti, kde môže dôjst' k postriekaniu olejom.
• na mieste vystavenom priamemu slnečnému žiareniu.
• Na mieste, kde môže striekat' voda
• v blízkosti vane, sprchy alebo bazéna.

- Nikdy nevkladajte prsty alebo predmety do výstupu vzduchu. Venujte osobitnú pozornost' varovaniu detí pred týmito nebezpečenstvami.

- Počas prepravy a skladovania udržiavajte zariadenie vo vzpriamenej polohe.

- Pred čistením prístroja vždy vypnite alebo odpojte napájanie.

- Pred premiestňovaním zariadenia vždy vypnite a odpojte napájanie.

- Všetky zásuvky jednotky musia splňat' miestne požiadavky na elektrickú bezpečnost'. V prípade potreby skontrolujte.

- Tento spotrebič môžu používať deti od 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatočnými skúsenosťami a znalosťami, ak boli pod dohl’adom alebo boli poučené o používaní spotrebiča bezpečným spôsobom a rozumejú príslušným nebezpečenstvám. Deti sa so spotrebičom nesmú hrat’. Čistenie a užívatel’skú údržbu nesmú vykonávať deti bez dozoru.

- Ak je prívodný kábel poškodený, musí ho vymenit' výrobca, jeho servisný zástupca alebo podobne kvalifikované osoby, aby sa predišlo nebezpečenstvu.

- Tento spotrebič sa smie používať iba na špecifikované účely v domácom prostredí.

POZNÁMKY:

• V prípade akéhokol'vek poškodenia odpojte napájanie a kontaktujte predajcu alebo určený servis.
• Napájací kábel musí byt' v každom prípade pevne uzemnený.
• Ak je napájací kábel poškodený, odpojte ho od napájania, aby ste zabránili možnosti nebezpečenstva. Musí ho vymenit' predajca alebo určený servis.
• Spotrebič sa musí inštalovat' v súlade s vnútroštátnymi predpismi o elektroinštalácii.

VAROVANIE

- Používajte len výrobcom odporúčaný postup rozmrazovania a čistenia. Neurýchľujte proces rozmrazovania alebo čistenia žiadnym iným spôsobom.

- Spotrebič sa musí skladovať v miestnosti bez trvalo fungujúcich zdrojov zapálenia (napríklad: otvorený oheň, fungujúci plynový spotrebič alebo fungujúci elektrický ohrievač).

- Neprepichujte ani nespal'ujte.

- Spotrebič by mal byť inštalovaný, prevádzkovaný a skladovaný v miestnosti s podlahovou plochou väčšou ako X m2. X=4 pre 7000 Btu/h, X=7,7 pre 9000 Btu/h.

- Na opravu alebo údržbu tohto zariadenia sa obráťte len na autorizovaného servisného technika.

- Napájací kábel net'ahajte, nedeformujte ani neupravujte a neponárajte do vody. Šahanie za napájací kábel alebo jeho nesprávne použitie by mohlo viest' k poškodeniu prístroja a spôsobit' úraz elektrickým prúdom.

- Je potrebné dodržiavat' vnútroštátne predpisy týkajúce sa plynu.

- Údržujte vetracie otvory bez prekážok.

- Každá osoba, ktorá sa podiel'a na práci alebo otváraní chladiaceho okruhu, by mala byt' držiteľom aktuálneho platného osvedčenia od priemyselného akreditovaného hodnotiaceho orgánu, ktoré oprávňuje jej spôsobilosť bezpečne zaobchádzat' s chladivami v súlade s priemyselne uznávanou špecifikáciou hodnotenia.

- Počas prevádzky prístroj nezastavujte vytiahnutím siet'ovej zástrčky, pretože to môže spôsobit' úraz elektrickým prúdom alebo požiar v dôsledku vzniku tepla, pokial' nepočujete zvláštne zvuky alebo ak sa z prístroja objavia zvláštne pachy alebo dym.

Špecifické informácie týkajúce sa spotrebičov s chladiacim plynom R 290.

• Dôkladne si prečítajte všetky upozornenia.
• Pri rozmrazovaní a čistení spotrebiča, nepoužívajte žiadne iné nástroje ako tie, ktoré odporúča výrobná spoločnost'.
• Spotrebič by sa nemal skladovat' v miestnosti s nepretržite fungujúcimi zdrojmi vznietenia (napríklad: otvorený oheň, fungujúci plynový spotrebič alebo fungujúci elektrický ohrievač).

• Neprepichujte a nepál'te.

- Tento spotrebič obsahuje Y g (pozri typový štítok na zadnej strane prístroja) chladiaceho plynu R290.

• R290 je chladiaci plyn, ktorý je v súlade s európskymi

smernicami o životnom prostredí. Žiadnu čast' chladiaceho okruhu neprepichujte.

• Ak sa spotrebič inštaluje, prevádzkuje alebo skladuje v nevetranom priestore, musí byt' miestnosť navrhnutá tak, aby sa zabránilo hromadeniu úniku chladiva, ktoré by mohlo spôsobit' riziko požiaru alebo výbuchu v dôsledku vznietenia chladiva spôsobeného elektrickými ohrievačmi, sporákmi alebo inými zdrojmi vznietenia.
• Spotrebič sa musí skladovat tak, aby nedošlo k jeho mechanickému poškodeniu.
• Osoby, ktoré obsluhujú alebo pracujú v okruhu chladiva, musia mať príslušné osvedčenie vydané akreditovanou organizáciou, ktorá zabezpečuje spôsobilost' na zaobchádzanie s chladivami podľa osobitného hodnotenia uznávaného združeniami v tomto odvetví.
• Opravy sa musia vykonávať na základe odporúčania výrobnej spoločnosti. Údržba a opravy, ktoré si vyžadujú pomoc iného kvalifikovaného personálu, sa musia vykonávať pod dohl’adom osoby špecifikovanej na používanie horľavých chladív.

Batérie

- Batérie uchovávajte mimo dosahu detí. Batérie nie sú hračka!

- V dôsledku skratu sa batérie môžu značne zahriat' alebo dokonca vznietit', čo môže mat' za následok popáleniny.

- Z dôvodu vašej bezpečnosti by mali byť póly batérie počas prepravy zakryté lepiacimi páskami.

- Nedotýkajte sa prasknutej a/alebo vytekajúcej batérie. Ak sa vám kvapalina z batérie dostane do očí, čo najskôr si oči vypláchnite čistou vodou a netrite si ich. Okamžite chod'te do nemocnice. Ak sa správne neošetrí, môže spôsobit' problémy s očami.

PREDSLOV

O tomto dokumente

Tento návod na použitie obsahuje všetky informácie pre správne, bezpečné a efektívne používanie

spotrebiča.

Tento návod je pôvodne napísaný v angličtine. Všetky ostatné jazyky vznikli preložením pôvodného návodu.

Všeobecné symboly

Symbol Popis
	Tento výrobok spíňa požiadavky zhody podľa platných európskych predpisov alebo smerníc.
	The Green Dot je registrovanou obchodnou značkou Der Grüne Punkt – Duales System Deutschland GmbH a ako obchodná značka je celosvetovo chránená. Toto logo smú používať výlučne zákazníci spoločnosti DSD GmbH, ktorí majú platnú zmluvu o používaní ochrannej známky, alebo spoločnosti zaoberajúce zaoberajú sa odpadovým hospodárstvom v rámci Spolkovej republiky Nemecko. To platí aj pre reprodukciu loga tretími stranami v slovníku,encyklopédii alebo elektronickej databáze, ktorá obsahuje referenčnúpríručku.
	Symbol univerzálnej recyklácie, logo alebo ikona je medzinárodne uznávaným symbolom, ktorý sa používa na označenie recyklovateľných materiálov. Symbol recyklácie spadá do verejnej oblasti a nie je ochrannou známkou.
	Platné pre Francúzsko:Výrobok alebo obal možno recyklovať a komponenty sa musia likvidovať oddelene. Dodržujte miestne predpisy.
	Platné pre Taliansko:Výrobok alebo obal možno recyklovať a komponenty sa musia likvidovať oddelene. Dodržujte miestne predpisy.

POPIS SPOTREBIČA

O tomto spotrebiči

Tristar Klimatizácia je štýlovo navrhnutá mobilná klimatizácia.

Tento spotrebič je určený len na použitie v interiéri.

Tento spotrebič je určený výhradne na domáce, nekomerčné použitie.

Tento spotrebič je určený na použitie v domácnosti a podobných zariadeniach, ako sú:

• kuchynské priestory pre zamestnancov v obchodoch, kanceláriách a iných pracovných prostrediach,
• farmárske domy,
• klientmi v hoteloch, moteloch a iných prostrediach rezidenčného typu,
• prostrediach typu noc'ah s raňajkami.

Zariadenie nie je určené na ovládaniepomocou externého časovača alebosamostatného systému na dial'kovéovládanie.

Akékol'vek iné použitie spotrebiča, ako je popísané v tomto návode na použitie, sa považuje za nesprávne použitie a môže spôsobit' zranenie alebo poškodenie zariadenia a stratu záruky.

TABUL'KA AC-5707

Požiadavky na informácie pre jedno- a dvojkanálové klimatizačné zariadenia P
Informácie na identifikáciu modelu(-ov), na ktorý(-é) sa informácie vzt'ahujú: AC-5707

Popis Symbol Hodnota Jednotka
Menovitý chladiaci výkon Prated 2,05 kW
Menovitý výkon pre vykurovanie Prated NEUPLATŇUJE	SA		kW
Menovitý príkon pre chladenie Peer 0,785 kW
Menovitý príkon na vykurovanie Pcop NEUPLATŇUJE	SA		kW
Menovitý pomer energetickej účinnosti	EERd	2 600	-
Menovitý koeficient výkonnosti	COPrated	NEUPLATŇUJE SA	-
Informácie na identifikáciu modelu(-ov), na ktorý(-é) sa informácie vzt'ahujú: AC-5707
Popis Symbol Hodnota Jednotka
Spotreba energie v režime vypnutého termostatu	Pto	-	W
Spotreba energie v pohotovostnom režime	Psb	0,5/2,0 (s Wi-Fi)	W
Spotreba elektrickej energie jednokanálových/dvojkanálových spotrebičov (chladenie a vykurovanie uved'te samostatne)	Qsd	SD: 0,785 (chladenie)	kWh/h
Hladina akustického výkonu	Lwa	65	dB(A)

TABUL'KA AC-5709

Požiadavky na informácie pre jedno- a dvojkanálové klimatizačné zariadenia			P
Informácie na identifikáciu modelu(-ov), na ktorý(-é) sa informácie vzt'ahujú: AC-5709
Popis Symbol Hodnota Jednotka
Menovitý chladiaci výkon Prated 2,60 kW
Menovitý výkon pre vykurovanie Prated NEUPLATŇUJE		SA	kW
Menovitý príkon pre chladenie Peer 1 000 kW
Menovitý príkon na vykurovanie Pcop NEUPLATŇUJE		SA	kW
Menovitý pomer energetickej účinnosti	EERd	2,60	-
Menovitý koeficient výkonnosti	COPd	NEUPLATŇUJE SA	-
Informácie na identifikáciu modelu(-ov), na ktorý(-é) sa informácie vzt'ahujú:
Popis Symbol Hodnota Jednotka
Spotreba energie v režime vypnutého termostatu	Pto	-	W
Spotreba energie v pohotovostnom režime	Psb	0,5/2,0 (s Wi-Fi)	W
Spotreba elektrickej energie jednokanálo-vých/dvojkanálových spotrebičov (chladenie a vykurovanie uvedte samostatne)	Qsd	SD: 1,000 (chla-denie)	kWh/h
Hladina akustického výkonu	Lwa	65	dB(A)

Výrobok alebo zariadenie obsahuje fluórované skleníkové plyny

Art.č.	AC-5707
Chladiaca kvapalina:	R290
Množstvo v kg:	0,14
Potenciál globálneho otepl'ovania:	3
Art.č. AC-5709
Chladiaca kvapalina: R290
Množstvo v kg: 0,16
Potenciál globálneho otepl'ovania: 3

INŠTALÁCIA

• Klimatizácia by mala byť inštalovaná na rovnej a stabilnej ploche. Nezablokujte výstup vzduchu a nechajte aspoň 30 cm volného priestoru okolo jednotky.
• Zapojenie zásuvky by malo byť v súlade s miestnymi požiadavkami na elektrickú bezpečnosť.

Inštalácia výfukovej hadice

• Otočte obe konce výfukovej hadice na horúci vzduch A 9 dospojky hadice (okenný koniec) A 8 aspojky hadice (koniec klimatizácie) A 10.
  • Vložte spojku hadice (koniec klimatizácie) Konektor hadice (koniec v smere od klimatizácie) do otvorov na zadnej strane klimatizácie.
• Upevnite spojku hadice (okenný koniec) A 8 k najbližšiemu parapetu.


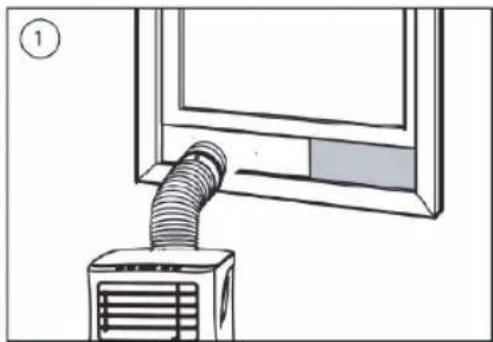

Inštalácia okenného posuvného kitu

• Upravte šírku alebo výšku okenného posúvača tak, aby sa zmestil do okenného otvoru, a upevnite polohu posúvača pomocou upevnovacích zátok.
• Posuňte okno k posúvaču.

Pred začatím operácií v tejto sekcii:

• Nájdite miesto v blízkosti zdroja napájania.
• Nainštalujte výfukovú hadicu a dobre nastavte polohu okna.
• Na súpravu okien sa musia namontovať dodané malé biele svorky.
• Napájací kábel zasuňte do uzemnenej zásuvky.
• Stlačte tlačidlo napájania, aby ste zapli klimatizáciu.
  • Nastavte teplotný rozsah: 16°C-31°C.
• Skontrolujte, či je výfuková hadica správne namontovaná.
• Pri používaní funkcií chladenia a odvlhčovania nechajte medzi vypnutím a zapnutím aspoň 3 minúty.

Dial'kové ovládanie (pozri obrázok C)

• Sú potrebné 2 batérie vel'kosti AAA.
• Uistite sa, že sú batérie vložené správnym smerom.
• Pri výmene sa uistite, že súčasne vymeníte obe batérie.

POUŽÍVANIE

Používanie tlačidiel na zariadení

• Stlačením tlačidla "hore" B 14 alebo "dole" B 15 vyberte požadovanú izbovú teplotu.
• Nechajte približne 5 minút, aby chladenie začalo.
• Stlačte tlačidlo „Rýchlost’ ventilátora“ B 17nanastavenierýchlostiprúdeniavzduchu.

Odvlhčovací režim

• Nepripájajte výfukovú hadicu A 9 k spotrebiču.
• Stláčajte tlačidlo "Mode" (Režim) B ^16 , kým sa nerozsvieti kontrolka "Dehumidify" (Odvlhčovanie) B ^22 .
• Teplota bude automaticky vybratá.
• Rýchlost' ventilátora bude automaticky vybraná.

Prevádzka ventilátora

• Stláčajte tlačidlo "Mode" B 16, kýmsanerozsvietikontrolka"Fan"B 23.
• Stlačte tlačidlo „Rýchlost’ ventilátora“ B 17nanastavenierýchlostiprúdeniavzduchu.

Prevádzka časovača

Nastavenie zapnutia časovača

• Ked' je klimatizácia VYPNUTÁ, stlačte tlačidlo „Časovač“ a nastavte požadovaný čas ZAPNUTIA pomocou tlačidiel 15aB 15.
• Čas ZAPNUTIA možno nastavit' na l'ubovol'ný čas v rozsahu 0 - 24 hodín.
  Nastavenie vypnutia časovača
• Ked' je klimatizácia ZAPNUTÁ, stlačte tlačidlo „Časovač“ a nastavte požadovaný čas VYPNUTIA pomocou tlačidiel 15aB 15.
• Čas VYPNUTIA možno nastavit' na l'ubovolný čas v rozsahu 0 - 24 hodín.

Odvodnenie

- Po dlhodobom používaní a pred uskladnením budete musieť vypustiť vodu, ktorá sa nahromadila. Pripravte si vhodné miesto alebo nádobu na zber vody a odstráňte gumovú zátku z odtokového otvoru na spodnej časti jednotky. Voda potom začne vytekat'. Po zastavení môžete zátku opäť zasunúť.

Funkcia alarmu pri plnej internej nádrži na vodu

- Vnútorná nádrž na vodu v klimatizácii má bezpečnostný spínač hladiny vody, ktorý kontroluje hladinu vody. Ked’ hladina vody dosiahne požadovanú výšku, rozsvieti sa indikátor plného stavu vody. Postupujte podľa predchádzajúcich krokov na vypustenie vody.

POUŽÍVANIE SPOTREBIČA S APLIKÁCIOU CONNECTED AT HOME

Pripojené doma

Spotrebič môžete používať manuálne pomocou zabudovaných ovládacích prvkov, dial'kového ovládania alebo ho môžete ovládať pomocou smartfónu či hlasom. Skôr ako začnete, uistite sa, že je stiahnutá aplikácia Connected at Home. Aplikácia je k dispozícii pre systémy Android a iOS.

• Skontrolujte, či je spotrebič napájaný.
• Otvorte aplikáciu Connected at Home.
• Vytvorte si konto alebo ak už konto máte, prihláste sa pomocou svojich údajov.
• Ak chcete spotrebič nastavit do režimu párovania, dlho stláčajte tlačidlo speedmode/spárovania Wi-Fi na spotrebiči na 5 až 6 sekúnd, kým nebudete počut jedno pípnutie. Kontrolka Wi-Fi bude blikať, čo znamená, že je aktivovaný režim párovania,
• Ak chcete pridat' nové zariadenie, kliknite na tlačidlo "Pridat' nové klimatické zariadenie".
• Vyberte zariadenie, ktoré chcete pripojit'.
• Pri pripájaní spotrebiča postupujte podľa pokynov v aplikácii.

RIEŠENIE PROBLÉMOV

Problém Možná príčina Možné riešenie
Jednotka sa nespustí, keď stlačíte tlačidlo napájania.	Svetelný indikátor plnosti vody blika a nádrž na vodu je plná.	Vypustite vodu z nádrže.
	Teplota v miestnosti je vyššia než nastavená teplota. (Elektrický režim vykurovania)	Nastavte teplotu.
	Teplota v miestnosti je nižšia než nastavená teplota. (Režim chladenia)
Jednotka nedostatočne chladí. Dvere alebo okná nie sú zatvo-rené.		Uistite sa, že všetky okná a dvere sú zatvorené.
		V miestnosti sú zdroje tepla. Odstráňte zdroje tepla, ak je to možné.
		Hadica na odvod horúceho vzduchu nie je pripojená alebo je upchatá.
		Nastavená teplota je príliš vysoká. Obnovte teplotu.
		Vzduchový vstup je zablokovaný. Vyčistite vzduchový vstup.
Hlučné. Povrch nie je rovný alebo dosta- točne plochý.	Umiestnite jednotku na rovný, vo- dorovný povrch, ak je to možné.
Zvuk pochádza z prúdenia chladi- va vo vnútri klimatizácie.
Kód E0	Senzor teploty v miestnosti zlyhal.
Kód E1 Senzor teploty kondenzátora zlyhal.	Vymenit' senzor teploty v miest- nosti.
Kód E2 Nádrž na vodu je plná pri chla- dení.	Odstráňte gumovú zátku a vy- prázdnite nádrž na vodu.
Kód E3 Senzor teploty potrubia zlyhal.	Vymenit' senzor teploty potrubia.
Kód E4 Nádrž na vodu je plná. Vyprázdnite prosím nádrž na	vodu .

ČISTENIE A ÚDRŽBA

• Pred čistením odpojte jednotku od elektrickej zásuvky.
• Najprv očistite povrch neutrálnym čistiacim prostriedkom a vlhkou handričkou, potom utrite suchou handričkou.
• Na čistenie jednotky nepoužívajte benzín ani iné chemikálie.
• Nepoužívajte priamy prúd vody na umývanie jednotky.

Vzduchový filter

• Vzduchový filter by sa mal čistiť každé dva týždne.
• Otvorte mriežku vstupu vzduchu a vyberte vzduchový filter.
• Vyčistite vzduchový filter neutrálnym čistiacim prostriedkom vo vlažnej vode (40 °C) a nechajte ho vysušit' (nie na priamom slnečnom svetle).
• Nainštalujte vzduchový filter spät' do vstupnej mriežky.

VYHLÁSENIE O ZHODE EÚ

Týmto spoločnosť Smartwares Europe vyhlasuje, že rádiové zariadenia typu AC-5707 / AC-5709 sú v súlade so smernicou 2014/53/EÚ

Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na tejto internetovej adrese: www.tristar.eu

LIKVIDÁCIA

Tento spotrebič nesmie byť na konci životnosti likvidovaný spolu s komunálnym odpadom, ale musí sa zlikvidovať v recyklačnom stredisku určenom pre elektrické a elektronické spotrebiče. Tento symbol na spotrebiči, v návode na obsluhu a na obale upozorňuje na túto dôležitú skutočnost'. Materiály použité v tomto spotrebiči je možné recyklovať. Recykláciou použitých domácich spotrebičov výraznou mierou prispievate k ochrane životného prostredia. Informácie o zberných miestach vám poskytnú miestne úrady.

PODPORA

Pre náhradné diely a d'alšie informácie o spotrebiči nájdete navštívne, prosím www.tristar.eu.

Käyttöopas

Ilmastointilaite
