BRUGSANVISNING AC-5707 TRISTAR

Hoveddele (se billedeA)

6 Afløbshul
7 Castor
8 Slangetilslutning (vinduesende)
9 Slange til varmluftudstødning

10 Slangetilslutning (for enden af klimaanlægget)
11 Vindues-sæt
12 Fjernbetjening

Hoveddele (se billedeB)

13 Tænd/sluk
14 Temperatur op
15 Temperatur ned
16 Mode-knap
17 Blæserhastighed

18 Timer fra/til
19 Indikator for vandbeholder fuld
20 Indikator for høj/lav blæserhastighed

21 Indikator for afkøling
22 Indikator for affugtning
23 Indikator for ventilator

Hoveddele (se billedeC)

24 Blæserhastighed
25 Tilstand
26 Temperatur op

27 Temperatur ned
28 Timer fra/til
29 Tænd/sluk

SIKKERHED

Sikkerhedsforanstaltninger

• Læs denne brugervejledning omhyggeligt for at sikre korrekt brug, vedligeholdelse og installation.
• Ved at ignorere sikkerhedsinstruktionerne kan producenten ikke holdes ansvarlig for skaden.
• Apparatet er kun beregnet til indendørs brug.
• Brug ikke enheden på en stikkontakt, der er beskadiget, eller som ikke er installeret korrekt.

- Brug ikke enheden:

• i nærheden af en ildkilde.
• i et område, hvor der er risiko for oliesprøjt.
• i et område, der er udsat for direkte sollys.
• I et område, hvor der sandsynligvis vil forekomme vandsprøjt

- i nærheden af et bad, en bruser eller en swimmingpool.

• Stik aldrig fingre eller genstande ind i luftudtaget. Vær særlig omhyggelig med at advare børn om disse farer.
• Hold enheden oprejst under transport og opbevaring.
• Sluk eller afbryd altid strømforsyningen, før du rengør enheden.

- Sluk og afbryd altid strømforsyningen, før du flytter enheden.

- Alle enhedens stikkontakter skal overholde de lokale krav til elektrisk sikkerhed. Kontroller om nødvendigt.

- Dette apparat kan bruges af børn fra 8 år og opefter og af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er blevet overvåget eller instrueret i at bruge apparatet på en sikker måde og forstår de involverede farer. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke foretages af børn uden opsyn.

- Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, dennes serviceagent eller tilsvarende kvalificerede personer for at undgå fare.

- Dette apparat må kun bruges til husholdningsbrug og kun til det formål, det er fremstillet til.

NOTER:

• I tilfælde af skader skal du afbryde strømforsyningen og kontakte forhandleren eller et autoriseret værksted.
• Under alle omstændigheder skal netledningen være solidt jordforbundet.
• Hvis netledningen er beskadiget, skal du afbryde strømforsyningen for at undgå fare. Den skal udskiftes af forhandleren eller et autoriseret værksted.
• Apparatet skal installeres i overensstemmelse med de nationale regler for ledningsføring.

ADVARSÉL

- Brug kun den anbefalede afrimnings- og rengøringsproces fra producenten. Fremskynd ikke afrimnings- eller rengøringsprocessen på nogen anden måde.

• Apparatet skal opbevares i et rum uden vedvarende antændelseskilder (f.eks. åben ild, et gasapparat i drift eller et elektrisk varmeapparat i drift).
• Må ikke gennembores eller brændes.

- Vær opmærksom på, at kølemidler måske ikke indeholder en lugt.

- Apparatet skal installeres, betjenes og opbevares i et rum med et gulvareal på mere end X m2. X=4 for 7000 Btu/h, X=7,7 for 9000 Btu/h.

- Kontakt kun en autoriseret servicetekniker for reparation eller vedligeholdelse af denne enhed.

- Du må ikke trække i, deformere eller ændre strømforsyningsledningen eller nedsænke den i vand. Træk i eller misbrug af strømforsyningsledningen kan resultere i skader på enheden og forårsage elektrisk stød.

- De nationale gasregler skal overholdes.

- Hold ventilationsåbninger fri for forhindringer.

- Enhver person, der er involveret i at arbejde på eller åbne et kølemiddelkredsløb, skal have et aktuelt gyldigt certifikat fra en brancheakkrediteret vurderingsmyndighed, der godkender deres kompetence til at håndtere kølemidler sikkert i overensstemmelse med en brancheanerkendt vurderingsspecifikation.

- Stop ikke enheden ved at trække stikket ud, mens den er i drift, da det kan forårsage elektrisk stød eller brand på grund af varmeudvikling, medmindre der høres mærkelige lyde, eller hvis der kommer mærkelig lugt eller røg fra enheden.

Specifikke oplysninger om apparater med R 290-kølemiddelgas.

• Læs alle advarsler grundigt.
• Når du afrimer og rengør apparatet, må du ikke bruge andre værktøjer end dem, der er anbefalet af producenten.
• Apparatet må ikke opbevares i et rum med vedvarende antændelseskilder (f.eks. åben ild, et gasapparat i drift eller et elektrisk varmeapparat i drift).
• Må ikke punkteres og ikke brændes.
• Dette apparat indeholder Y g (se mærkaten bag på apparatet) R290-kølemiddelgas.
• R290 er en kølegas, der overholder de europæiske miljødirektiver. Punkter ikke nogen del af kølemiddelkredsløbet.
• Hvis apparatet installeres, betjenes eller opbevares i et

ikke-ventileret område, skal rummet indrettes, så der ikke opstår kølemiddellækager, som kan medføre brandfare eller eksplosion på grund af antændelse af kølemidlet forårsaget af elektriske varmeapparater, komfurer eller andre antændelseskilder.

- Apparatet skal opbevares på en sådan måde, at mekanisk svigt undgås.

- Personer, der betjener eller arbejder på kølemiddelkredsløbet, skal have den relevante certificering udstedt af en akkrediteret organisation, der sikrer kompetence i håndtering af kølemidler i henhold til en specifik evaluering, der er anerkendt af foreninger i branchen.

- Reparationer skal udføres i henhold til producentens anbefalinger. Vedligeholdelse og reparationer, der kræver hjælp fra andet kvalificeret personale, skal udføres under opsyn af en person, der er specificeret i brugen af brandfarlige kølemidler.

Batterier

• Udsæt ikke batteriet for høje temperaturer eller direkte sollys. Smid aldrig batterier i ilden. Der er fare for eksplosion!
• Hold batterier væk fra børn. Batterier er ikke legetøj!
• Abn ikke batterierne med magt.
• Undgå kontakt med metalgenstande (ringe, søm, skruer osv.), da der er fare for kortslutning!
• Som følge af en kortslutning kan batterier blive meget varme eller endda bryde i brand. det kan resultere i forbrændinger.
• Af hensyn til din sikkerhed bør batteripolerne dækkes med selvklæbende strips under transport.
• Rør ikke ved et sprængt og/eller lækkende batteri. Hvis du får væske fra batteriet i øjnene, skal du hurtigst muligt skylle øjnene med rent vand uden at gnide dem. Tag straks på hospitalet. Hvis det ikke behandles ordentligt, kan det give øjenproblemer.

FORORD

Om dette dokument

Denne brugervejledning indeholder alle oplysninger til korrekt, sikker og effektiv brug af apparatet.

Sørg for, at du har læst og forstået instruktionerne i denne brugervejledning, før du bruger apparatet.

Opbevar altid denne brugervejledning på en sikker placering i nærheden af apparatet til fremtidig reference.

Denne manual blev oprindeligt skrevet på engelsk. Alle andre sprog er oversatte dokumenter.

Generelle symboler

Symbol Beskrivelse
	Dette produkt overholder overensstemmelseskravene ide gældende europæiske forordninger eller direktiver.
	The Green Dot er et registreret varemærke tilhørende DerGrüne Punkt – Duales System Deutschland GmbH og er beskyttetsom varemærke over hele verden. Logoet må kun benyttes af kunderhos DSD GmbH med en gyldig brugskontrakt for varemærket eller afaaffaldshåndteringselskaber i Forbundsrepublikken Tyskland. Dettegælder også for tredjemands gengivelse af logoet i en ordbog,encyklopædi eller elektronisk database, indeholdende enreferencemanual.
	Det universelle genbrugssymbol, logo eller ikon er etinternationalt anerkendt symbol, der bruges til at betegnegenanvendelige materialer. Genbrugssymbolet er på offentligtdomæne og er ikke et varemærke.
	Gælder i Frankrig:Produktet eller emballagen kan genanvendes, og komponenterne skal bortskaffes separat.Følg de lokale regler.
	Gælder i Italien:Produktet eller emballagen kan genanvendes, og komponenterne skal bortskaffes separat.Følg de lokale regler.

APPARATBESKRIVELSE

Om dette apparat

TristarAir Conditioner er et stilfuldt designet mobilt klimaanlæg.

Klimaanlægget betjenes med den medfølgende fjernbetjening, og du kan bruge den praktiske timerfunktion til at slukke for enheden automatisk.

Tiltænkt brug

Dette apparat er kun beregnet til indendørs brug.

Dette apparat er udelukkende beregnet til privat, ikke-kommerciel brug.

Dette apparat er beregnet til at blive brugt i husholdnings- og lignende applikationer, såsom:

- personalekøkkener i butikker, kontorer og andre arbejdsmiljøer;

- Landbrugskøkkener;

- af kunder i hoteller, moteller og andre boligtyper;

- miljøer af bed and breakfast-typen.

Apparatet er ikke egnet til betjening med en ekstern timer eller et separat fjernbetjeningssystem.

Enhver anden brug af apparatet end beskrevet i denne brugervejledning betragtes som misbrug og kan forårsage personskade eller beskadigelse af apparatet og ugyldiggøre garantien.

TABEL AC-5707

Informationskrav til klimaanlæg med enkelt- og dobbeltkanal P
Oplysninger til identifikation af de(n) model(ler), som oplysningerne vedrører: AC-5709
Beskrivelse Symbol Værdi Enhed
Nominel kapacitet til køling Prissat 2,05 kW
Nominel kapacitet til opvarmning Prissat N/A	kW
Nominel indgangseffekt til køling	Peer	0,785	kW
Nominel indgangseffekt til opvarmning	Pcop	N/A	kW
Nominel energieffektivitet	EERd	2.600	-
Nominel koefficient for ydeevne	COPrated	N/A	-
Oplysninger til identifikation af de(n) model(ler), som oplysningerne vedrører: AC-5709
Beskrivelse Symbol Værdi Enhed
Strømforbrug i termostat-off-tilstand Pto - W
Strømforbrug i standbytilstand Psb 0,5/2,0 (med		Wi-Fi)	W
Elforbrug for apparater med enkelt-/dobbeltkanal (angiv separat for køling og opvarmning)	Qsd SD: 0,785 (Kø-ling)		kWh/h
Lydens effektniveau Lwa 65 dB(A)

TABEL AC-5709

Informationskrav til klimaanlæg med enkelt- og dobbeltkanal P
Oplysninger til identifikation af de(n) model(ler), som oplysningerne vedrører: AC-5709
Beskrivelse Symbol Værdi Enhed
Nominel kapacitet til køling Prissat 2,60 kW
Nominel kapacitet til opvarmning Prissat N/A kW
Nominel indgangseffekt til køling	Peer	1.000	kW
Nominel indgangseffekt til opvarmning	Pcop N/A kW
Nominel energieffektivitet	EERd	2,60	-
Nominel koefficient for ydeevne	COPd	N/A -
Oplysninger til identifikation af de(n) model(ler), som oplysningerne vedrører:
Beskrivelse Symbol Værdi Enhed
Strømforbrug i termostat-off-tilstand Pto - W
Strømforbrug i standbytilstand Psb 0,5/2,0 (med		Wi-Fi)	W
Elforbrug for apparater med enkelt-/dobbelt-kanal (angiv separat for køling og opvarm-ning)	Qsd SD: 1,000 (Kø-ling)		kWh/h
Lydens effektniveau Lwa 65 dB(A)

Produktet eller udstyret indeholder fluorholdige drivhusgasser

Art.nr.	AC-5707
Kølevæske:	R290
Mængde i kg:	0,14
Potentiale for global opvarmning:	3
Art.nr.	AC-5709
Kølevæske:	R290
Mængde i kg:	0,16
Potentiale for global opvarmning:	3

INSTALLATION

• Klimaanlægget skal installeres på en flad og stabil overflade. Bloker ikke luftudtaget og sørg for, at der er mindst 30 cm frirum omkring enheden.
• Stikkontakter skal være i overensstemmelse med de lokale elektriske sikkerhedskrav.

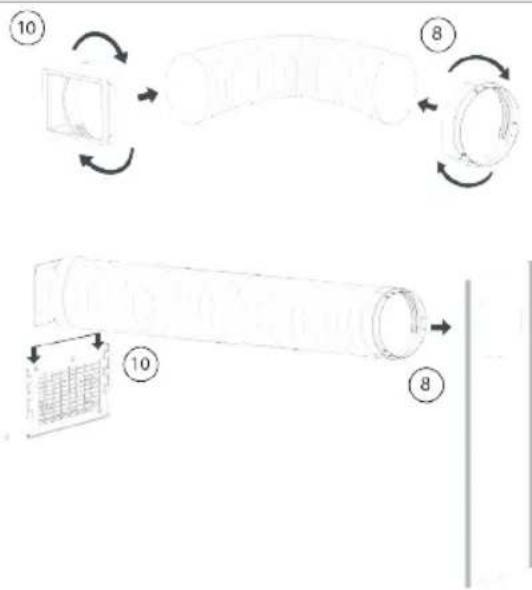

Montering af udstødningsslangeDrej begge ender af udstødningsslangen til varm luftA9 ind i slangeforbindelse (vinduesende) 10 og slangeforbindelsen for endenafklimaanlæggetA .Indsæt slangeforbindelse (ende af klimaan-læg)Slangetilslutning (for enden af klimaan-lægget)10 ind i åbningerne på bagsiden af klimaanlægget.Fastgør slangeforbindelsen (vinduesende)A8 til nærmeste vindueskarm.

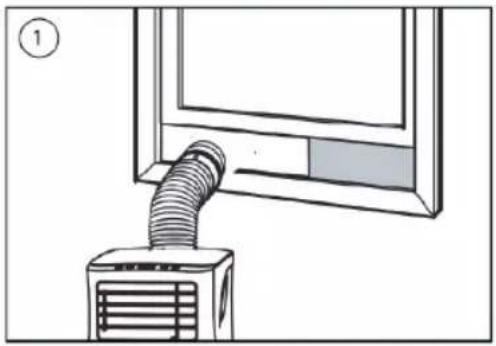

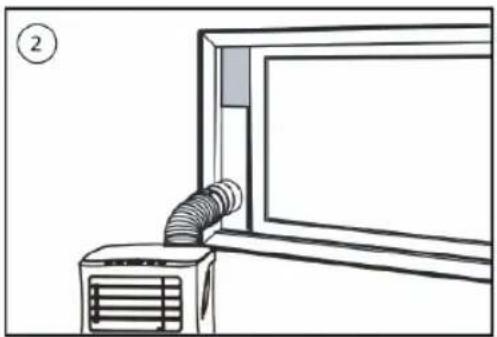

Installation af vinduesskydersætJuster bredden eller højden på vinduesskyderen, så den passer til vinduesåbningen, og fastgør vinduesskyderens position med fastgørelses-propperne .Skub vinduet op til skyderen.

F∅R F∅RSTE BRUG

Før du begynder at udføre opgaverne i dette afsnit:

• Find et sted med strømforsyning i nærheden.
• Monter udstødningsslangen og juster vinduespositionen godt.
• De medfølgende små hvide clips skal monteres på vinduessættet.
• Sæt netledningen i en stikkontakt med jordforbindelse.
• Tryk på knappen tænd/sluk for at tænde for klimaanlægget.

• Indstil temperaturområdet: 16 °C-31 °C.

• Kontroller, om udstødningsslangen er monteret korrekt.

• Når der anvendes funktioner til køling og affugtning, skal der gå mindst 3 minutter mellem slukning og tænding.

• 2 xAAA-batterier er påkrævet.
- Sørg for, at batterierne er sat i den rigtige retning.
- Ved udskiftning skal du sørge for, at begge batterier udskiftes samtidigt.

ANVENDELSE

Brug af knapperne på enheden

• Sæt stikket i stikkontakten, og du vil høre et bip.
• Trykpåstandby-knappenB 13 for at tænde for apparatet. Tryk på knappen igen for at slukke for apparatet.

Køledrift

Tryk på knappen "Mode" B 16 , indtil indikatorlampen "Cool" B 21 er tændt.

• Trykpåknappen"Up"B 14 eller"Down"B 15 for at vælge den ønskede rumtemperatur.
• Det tager cirka 5 minutter inden afkølingen starter.
• Tryk på knappen "Blæserhastighed" for at justere luftstrømmens hastighed.

Affugtningsfunktion

• TilslutikkeudstødningsslangenA 9 tilapparatet.
• Trykpåknappen"Mode"B 16, indtilindikatorlampen"Dehumidify"B 22ertændt.
  • Temperaturen indstilles automatisk.
• Ventilatorhastigheden bliver automatisk valgt.

Ventilatorfunktion

• Trykpåknappen"Mode"B 16,indtilindikatorlampen"Fan"B 23ertændt.
• Tryk på knappen "Blæserhastighed" for at justere luftstrømmens hastighed.

Brug af timer

Timerindstilling ON

- Når klimaanlægget er slukket, skal du trykke på "Timer"-knappen og vælge en ønsket ON-tid og justere vedatbruge 14 og 15 knapperne.

- ON-tiden kan justeres til et hvilket som helst tidsrum fra 0-24 timer.

Timerindstilling OFF

- Når klimaanlægget er tændt, tryk på "Timer"-knappen og vælg en ønsket OFF-tid og juster ved at bruge 14 og 15 knapperne.

- OFF-tiden kan justeres til et hvilket som helst tidsrum på 0-24 timer.

Dræning

- Når anlægget har kørt i længere tid og før opbevaring, skal du dræne det for det vand, der er blevet opsamlet. Forbered et passende sted eller en bakke til at opsamle vandet og fjern gummiproppen fra afløbshullet i bunden af enheden. Så begynder vandet at løbe ud. Når der ikke løber mere vand ud, kan du sætte gummiproppen i igen.

- Den indvendige vandbeholder i klimaanlægget har en sikkerhedsafbryder for vandniveau, der styrer vandstanden. Når vandstanden når en forventet højde, lyser indikatorlampen for, at beholderen er fuld. Følg de foregående trin for at dræne vandet.

Apparatet kan bruges manuelt med de indbyggede knapper, fjernbetjeningen, eller du kan bruge en smartphone eller stemmen til at styre det. Før du begynder, skal du sikre dig, at Connected at Home-appen er downloadet. Appen er tilgængelig på Android og iOS.

Par dit apparat med "Connected at Home"-appen

• Sørg for, at der er strøm på apparatet.
• Åbn Connected at Home-appen.
• Opret en konto, eller hvis du allerede har en konto, bedes du logge ind med dine oplysninger.
• For at sætte apparatet i parringstilstand skal du trykke længe på speedmode/Wi-Fi-parringsknappen på apparatet i 5-6 sekunder, indtil du hører et bip. Wi-Fi-lampen blinker, hvilket indikerer, at parringstilstanden er aktiveret,
• Klik på "Tilføj ny klimaenhed" for at tilføje en ny enhed.
  • Vælg den enhed, du vil tilslutte.
• Følg instruktionerne i appen for at tilslutte apparatet.

FEJLFINDING

Problem Mulig årsag Mulig løsning
Enheden starter ikke, når der trykkes på knappen tænd/sluk.	Indikatorlampen for fuld vandbeholder blinker, og vandbeholderen er fuld.	Tøm vandbeholderen.
	Rumtemperaturen er højere end den indstillede temperatur. (Elektrisk varmetilstand)	Juster temperaturen
	Rumtemperaturen er lavere end den indstillede temperatur. (Køletilstand)
Enheden køler ikke nok. Døre eller	vinduer er ikke lukkede. Sørg for, at alle vinduer og døre er lukkede.
	Der er varmekilder i rummet. Fjern varmekilderne, hvis det er muligt.
	Udstødningsslangen til den varme luft er ikke tilsluttet eller blokeret.	Tilslut eller rengør udstødnings- slangen til den varme luft.
	Temperaturindstillingen er for høj. Nulstil temperaturen.
	Luftindtaget er blokeret. Rengør luftindtaget.
Støj. Underlaget er ikke jævnt eller ikke fladt nok.		Placer enheden på et fladt, jævnt underlag, hvis det er muligt.
E0 kode	Fejl på føler for rumtemperatur.	Udskift føler for rumtemperatur.
E1 kode Fejl på kondensatorens tempera-tursensor.		Udskift kondensatorens tempera-tursensor.
E2-kode Vandbeholder fuld ved køling. Tag gummiproppen af og tøm		vandtanken.
E3 kode Fejl på rørets temperatursensor. Udskift rørets temperatursensor.
E4 kode Vandbeholderen er fuld. Tøm vandbeholderen .

RENG∅RING OG VEDLIGEHOLDELSE

• Før rengøring skal enheden tages ud af stikkontakten.
• Rengør først overfladen med et neutralt rengøringsmiddel og en våd klud, og tør den derefter af med en tør klud.
• Brug ikke benzin eller andre kemikalier til at rengøre enheden.
  • Vask ikke enheden direkte.

Luftfilter

• Luftfilteret skal rengøres en gang hver anden uge.
• Åbn luftindtagsgitteret og tag luftfilteret af.
• Rengør luftfilteret med et neutralt rengøringsmiddel i lunkent vand på 40°C og lad det tørre (ikke i direkte sollys).
• Geninstaller luftfilteret i indsugningsristen.

EU-OVERENSSTEMMELSESERKLÆRING

Smartwares Europe erklærer hermed, at radioudstyret af typen AC-5707 / AC-5709 er i overensstemmelse med direktiv 2014/53/EU

Den fulde tekst til EU-overensstemmelseserklæringen er tilgængelig på følgende internetadresse:

www.tristar.eu

BORTSKAFFELSE

Dette apparat må ikke smides i almindeligt husholdningsaffald ved udgangen af dets levetid, men skal tilbydes på et centralt punkt til genanvendelse af elektriske og elektroniske husholdningsapparater. Dette symbol på apparatet, brugsanvisningen og emballagen henleder din opmærksomhed på denne vigtige problemstilling. Materialerne, der er brugt i dette apparat, kan genanvendes. Ved at genanvende brugte husholdningsapparater bidrager du væsentligt til beskyttelsen af vores miljø. Spørg dine lokale myndigheder om oplysninger vedrørende indsamling.

SUPPORT

For reservedele og mere information om apparatet, besøg venligst www.tristar.eu.

NO Brukerhåndbok

Klimaanlegg

Hoveddeler (se bilde A)

1 Luftinntak

2 Luftfilter

3 Kontrollpanel

4 Strømledning

5 Luftutløp

Hoveddeler (se bilde B)

13 Strøm på/av

6 Dreneringshull
7 Castor
8 Slangekobling (vindusende)
9 Eksosslange for varmluft

14 Temperatur opp

10 Slangekobling
(klimaanleggets ende)
11 Vindussett
12 Fjernkontroll

15 Temperaturen ned

16 Modus-knapp
17 Viftehastighet
18 Timer på/av

19 Indikator for fullt vann
20 Indikator for høy/lav viftehastighet

21 Indikator for kjøling
22 Indikator for avfukting
23 Vifteindikator

- i et område der det er sannsynlig at det kan sprute olje.

- I et område der det er sannsynlig at det kan sprute vann

- Strømledningen skal uansett være godt jordet.
