Typ produktu	Ultra tenký rekuperačný ventilátor
Model	MSW HQAIR10S
Rozmery (D x Š x V)	500 x 860 x 200 mm
Hmotnosť	18,7 kg
Napájanie	230 V ~ 50 Hz, 150 W
Stupeň krytia	IPX2
Trieda ochrany	I
Hladina hluku	60 dB
Prietok vzduchu (3 rýchlosti)	160 / 175 / 210 m³/h
Maximálny statický tlak	348 Pa
Plocha pokrytia	70 m²
Veľkosť pripojenia	Ø 96 mm
Tepelná ochrana	Áno
Tepelná účinnosť (chladenie)	61 %
Tepelná účinnosť (kúrenie)	65 %
Entalpická účinnosť (chladenie)	60 %
Entalpická účinnosť (kúrenie)	68 %
Funkcie	Rekuperácia energie, 3 rýchlosti (vysoká/stredná/nízka)
Údržba	Pravidelné čistenie filtrov (vysávačom), ročná kontrola motora
Bezpečnosť	Vyžaduje sa istič, inštalácia odborníkom, neinštalovať vo vlhkých priestoroch ani v blízkosti horľavých plynov
Náhradné diely	Vymeniteľné vzduchové filtre a ERV/HRV jadro

Často kladené otázky - HQAIR10S MSW

Aký typ produktu je MSW HQAIR10S?

Je to ultratenký rekuperačný ventilátor určený na vetranie s rekuperáciou tepla.

Aké sú rozmery a hmotnosť zariadenia?

Meria 500 x 860 x 200 mm a váži 18,7 kg.

Aká je spotreba elektriny?

Napájanie je 230 V ~ 50 Hz s menovitým výkonom 150 W.

Je zariadenie vhodné do kúpeľne?

Nie, inštalácia na veľmi vlhkom mieste, ako je kúpeľňa, je zakázaná kvôli riziku požiaru a úrazu elektrickým prúdom.

Môžem zariadenie nainštalovať sám?

Inštaláciu musí vykonať kvalifikovaný servisný personál, aby sa zaistila bezpečnosť.

Ako sa starajú o filtre?

Filtre sa čistia vysávačom ich vytiahnutím horizontálne po odomknutí reťazovky pod prístupovým panelom.

Čo robiť pri abnormálnom hluku alebo zníženej účinnosti?

Skontrolujte ložiská a nechajte ich vymeniť kvalifikovaným technikom, ak je to potrebné.

Je možné zariadenie použiť so spotrebičmi na spaľovanie?

Nie, tento výrobok nemožno použiť na vetranie s otvorenými spaľovacími zariadeniami (radiátory).

Aká je maximálna hladina hluku?

Emitovaný hluk je 60 dB.

Ako zlikvidovať zariadenie na konci životnosti?

Nevyhadzujte ho do komunálneho odpadu. Odovzdajte ho na miesto zberu a recyklácie elektrických a elektronických zariadení.

NÁVOD NA OBSLUHU HQAIR10S MSW

Táto používatelšká príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra Hodnota parametra
Názov produktu		Ultratenký ventilátor na rekuperáciu energie
Model		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Menovité napätie [V~]/frekvencia [Hz]		230 / 50
Menovitý výkon [W]		250	350	150
Trieda ochrany		I
Krytie IP		IPX2
Vyžarovaný hluk [dB]		65	63	60
Prietok vzduchu [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Maximálny tlak [Pa]		353	380	348
Veľkosť vstupu/výstupu [mm]		∅ 146	∅ 146	∅ 96
Rozmery [šírka x hĺbka x výška; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Hmotnosť [kg]		23,6	24,4	18,7
Plocha pokrytia [m2]		120	148	70
Tepelná ochrana		√
Tepelná účinnosť [%]	Chladiaca záťaž	52	57,5	61
	Vykurovacie zaťaženie	78	68	65
Účinnosť entalpie [%]	Chladiaca záťaž	60	58	60
	Vykurovacie zaťaženie	69,5	68	68

A. Vzduchový filter
B. Ventilačné jadro s rekuperáciou energie (ERV).
C. Vzduchový filter
D. Napájacia skrinka

E. Montážna konzola

Inštalácia a používanie

• Inštaláciu by mal vykonať odborný servisný personal.
• Neinštalujte jednotku na miesto s vysokou teplotou alebo ohňom, pretože to môže spôsobit deformáciu filtra a spálenie motora.
• Jednotku neinštalujte v kuchyni, v ktorej je veľa dymu. Filter a jadro ERV/HRV sú k ničomu, pokiaľ sa naň viažu olejové výpary a môžu ľahko spôsobit požiar.
• Neinštalujte na miestach s vysokou vlhkostou, ako je kúpelňa atd. Spotrebič v kontakte s parou môže spôsobit požiar a/alebo úraz elektrickým prúdom.
• Neinštalujte spotrebič do stropu s nedostatočnou pevnosťou, prípadne pred inštaláciou nevyrovnajte upevňovaciu plochu.
• Neinštalujte na miestach s horl'avým plynom. Môže to spôsobit požiar.
• Pozor! Tento výrobok nie je možné použit na vetranie s otvorenými spaľovacími spotrebičmi (ohrievačmi)!
• Jednotku neinštalujte vonku alebo s prívodom vzduchu v blízkosti továrne na stroje alebo výskumných zariadení. Vyhnite sa prostrediu, ktoré obsahuje kyseliny, zásady, organické rozpúštadlá, farby, škodlivé plyny alebo korozívne zloženie plynov. Mohlo by to poškodiť spotrebiče alebo spôsobit’ požiar.
• Neinštalujte prívod vzduchu do kuchyne.
• Ak je vzduchové potrubie inštalované naklonené vonku, môže spôsobit' presakovanie vody.
• Aby sa predišlo kondenzácii, rozšírenie by sa malo inštalovať z exteriéru do interiéru.
• Nainštalujte ochranu vzduchových potrubí, vstupov a výstupov, aby ste zabránili vniknutiu malých zvierat.

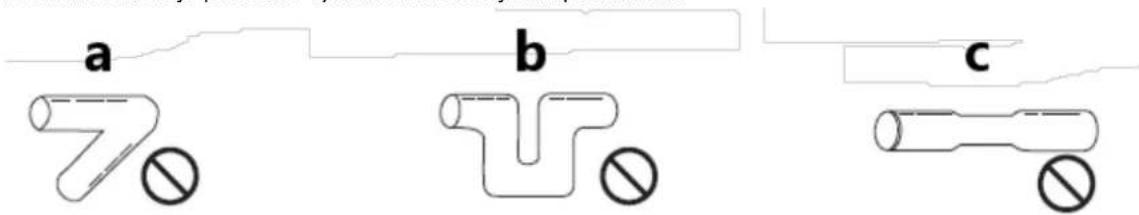

• Počas inštalácie je potrebné vyhnút sa nasledujúcim potrubiam:

a) Ohnút
b) Mnohokrát sa ohýbajte
c) Zmenšený priemer

- Aby sa predišlo úrazu elektrickým prúdom alebo akýmkol'vek skratom, mal by byť nainštalovaný istič.

• Zariadenie nevracajte, mohlo by spadnút a spôsobit zranenie.

- Po dokončení inštalácie vykonajte skúšobnú prevádzku a skontrolujte, či sa nevyskytol nejaký problém (zablokovanie, obmedzenia, abnormálny hluk počas práce).

a) Pri dlhšom používaní ERV/HRV bude filter znečistený a zanesený prachom, môže to znížit objem vzduchu, ovplyvnit ventiláciu, zvýšit hlučnosť. Filter pravidelne čistite, najmä v nepriateľskom prostredí (vyšší počet prachu).

Údržba filtra:

• Odomknite závesnú retiazku pod otvorom prístupového panelu smerom nahor

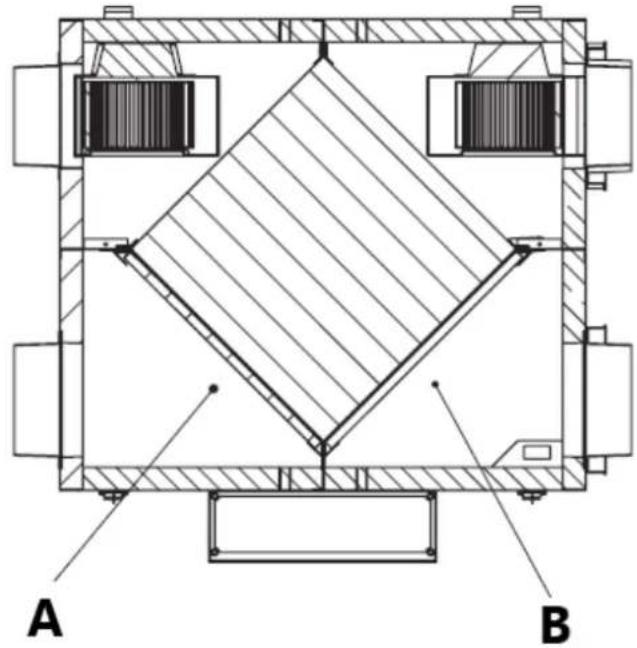

• Uchopte vnútorný bočný filter a vytiahnite ho vodorovne (A na obrázku nižšie).
• Pomocou vysávača odsajte prichytené nečistoty a prach.
• Inštalácia vnútorného bočného filtra prebieha v opačnom poradí.
• Uchopte vonkajší bočný filter a odoberte ho vodorovne (B na obrázku nižšie)
• Pomocou vysávača odsajte prichytenú špinu a prach.
• Inštalácia prebieha v opačných krokoch, všimnite si prosím vyznačený smer.

a) Potrubný ventilátor by sa mal čistiť a kontrolovať raz ročne (vyčistite motor; časti nesmú byť vystavené vlhkosti), aby fungoval bezpečne a predížila sa ieho životnosť.

b) Pred akoukol'vek údržbou prerušte napájanie a počkajte, kým sa rotujúce prvky nezastavia.

c) Ak dôjde k abnormálnemu hluku alebo výraznému zníženiu účinnosti, skontrolujte ložisko a v prípade potreby ho vymeňte (vykonáva len kvalifikovaný servisný technik).

d) Zariadenie nestriekajte prúdom vody ani ho do nej neponárajte.

e) Nedovol'te, aby sa do zariadenia dostala voda cez otvory v jeho plášti.

f) Na čistenie nepoužívajte ostré a/alebo kovové predmety (napr. drôtenú kefu alebo kovovú špachtľu), pretože môžu poškodit povrchový materiál spotrebiča.

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
