KÄYTTÖOHJE HQAIR10S MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi		Erittäin ohut lämmöntalteenottotuuletin
Malli		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Nimellisjännite [V~] / taajuus [Hz]		230 / 50
Nimellisteho [W]		250	350	150
Suojausluokka		I
IP-suojausluokitus		IPX2
Lähetetty melu [dB]		65	63	60
Ilmavirta [ m^3 /h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Max paine [Pa]		353	380	348
Tulo-/poistoaukon koko [mm]		∅ 146	∅ 146	∅ 96
Mitat [leveys x syvyys x korkeus; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Paino [kg]		23,6	24,4	18,7
Peittoalue [ m^2 ]		120	148	70
Lämpösujoaus		√
Lämmön hyötysuhde [%]	Jäähdytyskuorma	52	57,5	61
	Lämmityskuorma	78	68	65
Entalpian tehokkuus [%]	Jäähdytyskuorma	60	58	60
	Lämmityskuorma	69,5	68	68

A B C E D

A. Ilmansuodatin
B. Energian talteenottoilmanvaihto (ERV) ydin
C. Ilmansuodatin
D. Virtalaatikko

E. Asennusteline

Asennus ja käyttö

• Asennus tulee suorittaa ammattitaitoisen huoltohenkilöstön toimesta.
• Älä asenna yksikköä paikkaan, jossa on korkea lämpötila tai tulipalo, sillä se voi aiheuttaa suodattimen vääristymiä ja polttaa moottorin.
• Älä asenna laitetta keittiöön, jossa on paljon savua. Suodatin ja ERV/HRV-ydin ovat hyödyttömiä niin kauan kuin öljyhöyryt kiinnittyvät siihen ja voivat aiheuttaa helposti tulipalon.

- Älä asenna paikkaan, jossa on korkea kosteus, kuten kylpyhuoneeseen jne. Höyryn kanssa kosketuksissa oleva laite voi aiheuttaa tulipalon ja/tai sähköiskun.

- Älä asenna laitetta kattoon riittämättömällä lujuudella tai vaihtoehtoisesti suorista kiinnityspintaa ennen asennusta.

- Älä asenna paikkoihin, joissa on palavaa kaasua. Se voi aiheuttaa tulipalon.

- Huomio! Tätä tuotetta ei voi käyttää ilmanvaihtoon avopolttolaitteilla (lämmittimillä)!

- Älä asenna yksikköä ulkotiloihin tai ilmanottoaukon kanssa konetehtaan tai tutkimustilojen lähelle. Vältä ympäristöä, jossa on happoja, emäksiä, orgaanisia liuottimia, maaleja, haitallisia kaasuja tai syövyttävää kaasukoostumusta. Se voi vaurioittaa laitteita tai aiheuttaa tulipalon.

- Älä asenna ilmanottoaukkoa keittiöön.

- Jos ilmakanava asennetaan kallistettuna ulos, se voi aiheuttaa veden tihkumista.

- Kondensoitumisen estämiseksi tulee asentaa laajennus ulkopuolelta sisälle.

- Asenna ilmakanavien, tulo- ja poistoaukkojen suojaus, jotta pienet eläimet eivät pääse sisään.

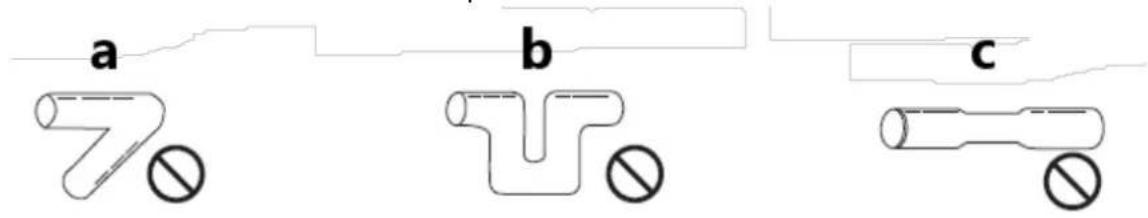

- Asennuksen aikana tulee välttää seuraavia putkia:

a b c

a) Taivuta
b) Taivuta monta kertaa
c) Pienempi halkaisija

• Katkaisija tulee asentaa sähköiskun tai oikosulkujen estämiseksi.
• Älä käännä laitetta taaksepäin, se voi pudota ja aiheuttaa vammoja.
• Suorita asennuksen päätyttyä koekäyttö ja tarkista, ilmeneekö ongelmia (tukoksia, rajoituksia, epänormaalia melua työn aikana).
• Laitetta ohjataan mukana toimitetulla säätimellä.

A B C D E

A. Ruuvitangot
B. Aluslevyt
C. Kumi aluslevy
D. Ruuvaa mutteri
E. Kiristä kaikki kunnolla

Kytkentäkaavio

CTRL OFF 1 2 -3 WH BK BN ERV High Medium Low Valve L LN BU GN Gnd

CTRL - ohjain

WH – valkoinen lanka

BK – musta lanka

BN - ruskea lanka

BU – sininen lanka

GN – vihreä lanka

Huolto

a) Kun ERV/HRV:tä käytetään pitkään, suodatin on likainen ja pölyn tukkeutunut, se voi vähentää ilmamäärää, vaikuttaa ilmanvaihtoon ja lisätä melua. Puhdista suodatin säännöllisesti, erityisesti vihamielisessä ympäristössä (suurempi pölymäärä).

Suodattimen huolto:

• Avaa ripustusketjun alla nosta huoltopaneeli ylöspäin
• Pidä kiinni sisäpuolisesta suodattimesta ja vedä se vaakasuoraan (A alla olevassa kuvassa).
• Käytä pölynimuria kiinnittyneen lian ja pölyn imemiseen pois.
• Sisäpuolen sivusuodattimen asennus tapahtuu käänteisten vaiheiden mukaisesti.

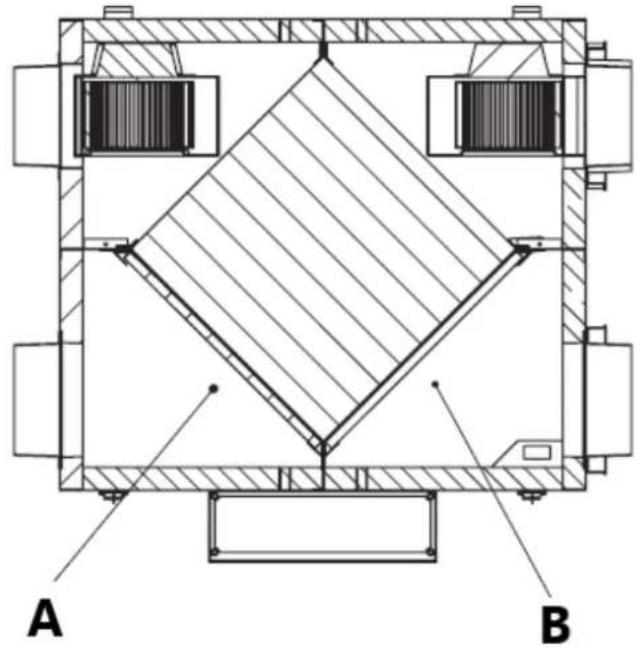

• Pidä ulkosivusuodattimesta kiinni ja vedä se vaakasuoraan (B alla olevassa kuvassa)
• Käytä imuria kiinnittyneen lian ja pölyn imemiseen pois.
• Asennus tapahtuu käänteisissä vaiheissa, huomioi merkitty suunta.

A B

a) Kanavapuhallin tulee puhdistaa ja tarkastaa vuosittain (puhdas moottori; osat eivät saa altistua kosteudelle), jotta se toimii turvallisesti ja pidentää sen käyttöjkää.

b) Katkaise virransvöttö ennen huoltotoimenpiteitä ja odota pyörivien elementtien pysähtymistä.

c) Jos kuulet epänormaalia ääntä tai tehokkuus laskee merkittävästi, tarkista laakeri ja vaihda se tarvittaessa (vain pätevän huoltoteknikon tehtävänä).

d) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.

e) Varmista, ettei laitteen sisään pääse vettä sen kotelossa olevien aukkojen kautta.

f) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.

Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
