| Tipo de producto | Ventilador de recuperación de energía ultra delgado |
| Modelo | MSW HQAIR10S |
| Dimensiones (L x P x A) | 500 x 860 x 200 mm |
| Peso | 18,7 kg |
| Alimentación | 230 V ~ 50 Hz, 150 W |
| Índice de protección | IPX2 |
| Clase de protección | I |
| Nivel sonoro | 60 dB |
| Caudal de aire (3 velocidades) | 160 / 175 / 210 m³/h |
| Presión estática máxima | 348 Pa |
| Zona de cobertura | 70 m² |
| Tamaño de las conexiones | Ø 96 mm |
| Protección térmica | Sí |
| Eficiencia térmica (refrigeración) | 61 % |
| Eficiencia térmica (calefacción) | 65 % |
| Eficiencia entálpica (refrigeración) | 60 % |
| Eficiencia entálpica (calefacción) | 68 % |
| Funciones | Recuperación de energía, 3 velocidades (alta/media/baja) |
| Mantenimiento | Limpieza periódica de los filtros (aspiradora), verificación anual del motor |
| Seguridad | Disyuntor requerido, instalación por profesional, no instalar en zona húmeda o cerca de gases combustibles |
| Piezas de repuesto | Filtros de aire y núcleo ERV/HRV reemplazables |
Preguntas frecuentes - HQAIR10S MSW
Preguntas de los usuarios sobre HQAIR10S MSW
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Calefacción en formato PDF gratis! Encuentra tus instrucciones HQAIR10S - MSW y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HQAIR10S de la marca MSW.
MANUAL DE USUARIO HQAIR10S MSW
MANUAL DE INSTRUCCIONES
HASZNÁLATI ÚTMUTATÓ
BRUGSANVISNINGENKEL
KÄYTTÖOHJE
GEBRUIKSAANWIJZING
BRUKSANVISNING
Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.
Características técnicas
| Descripción del parámetro Valor del parámetro | ||||
| Nombre del producto | Ventilador de recuperación de energía ultra delgado | |||
| Modelo | MSW-HQAIR15S | MSW-HQAIR25S | MSW-HQAIR10S | |
| Tensión nominal [V~] / frecuencia [Hz] | 230 / 50 | |||
| Potencia nominal [W] | 250 | 350 | 150 | |
| Clase de protección | I | |||
| Grado de protección IP | IPX2 | |||
| Ruido emitido [dB] | 65 | 63 | 60 | |
| Caudal de aire [ ^m3 /h] | 210 / 300 / 350 | 320 / 380 / 450 | 160 / 175 / 210 | |
| Presión máxima [Pa] | 353 | 380 | 348 | |
| Tamaño de entrada/salida [mm] | ∅ 146 | ∅ 146 | ∅96 | |
| Dimensiones (anchura × profundidad × altura) [mm] | 600 x 860 x 235 | 620 x 850 x 270 | 500 x 860 x 200 | |
| Peso [kg] | 23,6 | 24,4 | 18,7 | |
| Área de cobertura [ m^2 ] | 120 | 148 | 70 | |
| Protección térmica | √ | |||
| Eficiencia térmica [%] | Carga de enfriamiento | 52 | 57,5 | 61 |
| Carga de calefacción | 78 | 68 | 65 | |
| Eficiencia entálpica [%] | Carga de enfriamiento | 60 | 58 | 60 |
| Carga de calefacción | 69,5 | 68 | 68 | |
A. FILTRO DE AIRE:
B. Núcleo de ventilación con recuperación de energía (ERV)
C. FILTRO DE AIRE:
D. Caja de energía
E. Soporte de instalación
Instalación y uso
- La instalación debe ser realizada por personal de servicio profesional.
- No instale la unidad en un lugar con altas temperaturas o fuego, ya que puede provocar la deformación del filtro y quemar el motor.
- No instale la unidad en la cocina donde hay mucho humo. El filtro y el núcleo ERV/HRV son inútiles mientras los vapores de aceite se adhieran a ellos y puedan provocar un incendio fácilmente.
- No lo instale en lugares con mucha humedad, como el baño, etc. El aparato en contacto con vapor puede provocar incendio y/o descarga eléctrica.
- No instale el aparato en un techo con una resistencia insuficiente o, como alternativa, enderece la superficie de fijación antes de la instalación.
- No instalar en lugares donde haya gas combustible. Podría provocar un incendio.
- jadvertencia! ¡Este producto no se puede utilizar para ventilación con aparatos de combustión de tipo abierto (calentadores)!
- No instale la unidad al aire libre o con entrada de aire cerca de fábricas de maquinaria o instalaciones de investigación. Evite el ambiente que contenga ácidos, álcalis, disolventes orgánicos, pinturas, gases nocivos o composiciones corrosivas de gases. Podría dañar los electrodomésticos o provocar un incendio.
- No instale la entrada de aire en la cocina. - Si el conducto de aire se instala inclinado hacia afuera puede provocar filtraciones de agua.
- Para evitar la condensación se debe instalar una extensión del exterior al interior.
- Instalar protección en los conductos, entradas y salidas de aire para evitar la entrada de pequeños animales.

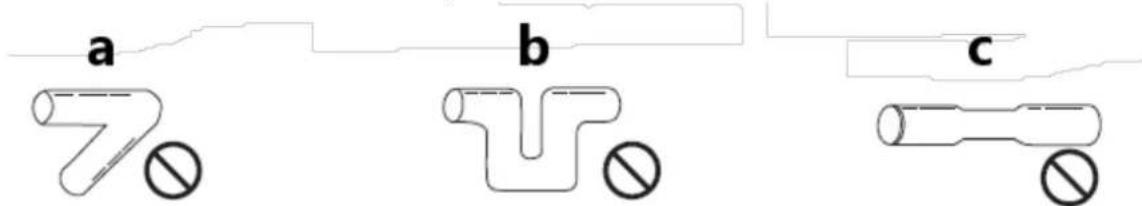

• Durante la instalación se debe evitar lo siguiente:
a) Doblar
b) Doblarse muchas veces
c) Diámetro reducido
- Se debe instalar un disyuntor para evitar descargas eléctricas o cortocircuitos.
- No invierta el aparato, podría caerse y provocar lesiones.
- Después de completar la instalación, realice una prueba y verifique si ocurre algún problema (bloqueo, restricciones, ruido anormal durante el trabajo).
- El aparato se controla mediante el controlador incluido con una perilla.
A. Varillas de tornillo
B. Arandelas
C. Arandela de goma
D. Tuerca de tornillo
E. Apriete todo firmemente
Diagrama de conexión
CTRL - controlador
WH - cable blanco
BK – cable negro
BN - cable marrón
BU - cable azul
GN - cable verde
MANTENIMIENTO
a) Cuando el ERV/HRV se utiliza durante mucho tiempo, el filtro se ensuciará y obstruirá con polvo, lo que puede disminuir el volumen de aire, afectar la ventilación y aumentar el ruido. Limpie el filtro periódicamente, especialmente en un entorno hostil (gran cantidad de polvo).
Mantenimiento del filtro:
- Desbloquee la cadena colgante debajo del panel de acceso hacia arriba.

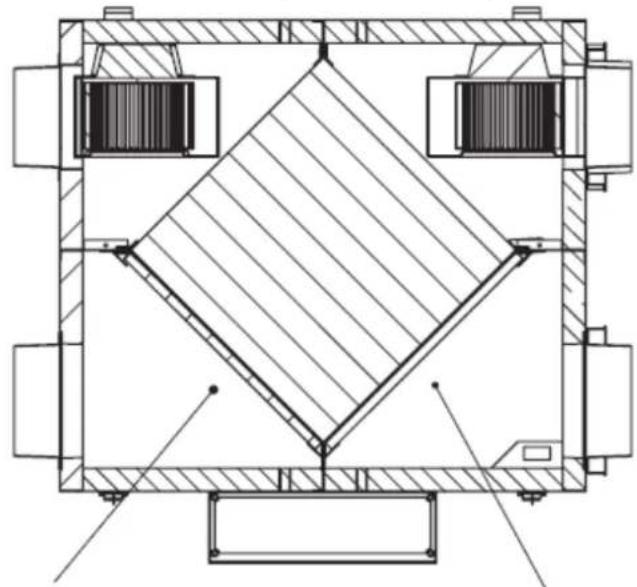

- Sostenga el filtro lateral interior y extráigalo horizontalmente (A en la imagen de abajo).
