Produkto tipas	Itin plonas energijos regeneravimo ventiliatorius
Modelis	MSW HQAIR10S
Matmenys (ilgis x plotis x aukštis)	500 x 860 x 200 mm
Svoris	18,7 kg
Maitinimas	230 V ~ 50 Hz, 150 W
Apsaugos indeksas	IPX2
Apsaugos klasė	I
Triukšmo lygis	60 dB
Oro srautas (3 greičiai)	160 / 175 / 210 m³/h
Maksimalus statinis slėgis	348 Pa
Dengimo zona	70 m²
Jungčių dydis	Ø 96 mm
Terminė apsauga	Taip
Terminis efektyvumas (vėsinimas)	61 %
Terminis efektyvumas (šildymas)	65 %
Entalpijos efektyvumas (vėsinimas)	60 %
Entalpijos efektyvumas (šildymas)	68 %
Funkcijos	Energijos regeneravimas, 3 greičiai (didelis/vidutinis/žemas)
Priežiūra	Periodinis filtrų valymas (dulkių siurbliu), metinis variklio patikrinimas
Saugumas	Reikalingas automatinis jungiklis, montavimas atliekamas profesionalaus specialisto, neįrengti drėgnoje zonoje ar šalia degiųjų dujų
Atsarginės dalys	Keičiami oro filtrai ir ERV/HRV šerdis

Dažnai užduodami klausimai - HQAIR10S MSW

Koks yra MSW HQAIR10S gaminio tipas?

Tai yra itin plonas energijos regeneravimo ventiliatorius, skirtas ventiliacijai su šilumos atgavimu.

Kokie yra prietaiso matmenys ir svoris?

Jis yra 500 x 860 x 200 mm dydžio ir sveria 18,7 kg.

Koks yra elektros energijos suvartojimas?

Maitinimas yra 230 V ~ 50 Hz, vardinė galia 150 W.

Ar prietaisas tinkamas naudoti vonios kambaryje?

Ne, įrengimas labai drėgnoje vietoje, pavyzdžiui, vonios kambaryje, yra draudžiamas dėl gaisro ir elektros smūgio pavojaus.

Ar galiu pats įrengti prietaisą?

Įrengimą turi atlikti profesionalus aptarnavimo personalas, kad būtų užtikrintas saugumas.

Kaip prižiūrėti filtrus?

Filtrai valomi dulkių siurbliu, ištraukiant juos horizontaliai, atrakinus pakabinimo grandinę po prieigos skydeliu.

Ką daryti esant nenormaliam triukšmui ar sumažėjus efektyvumui?

Patikrinkite guolį ir, jei reikia, leiskite jį pakeisti kvalifikuotam technikui.

Ar prietaisą galima naudoti su degimo įrenginiais?

Ne, šis gaminys negali būti naudojamas ventiliacijai su atviros degimo įrenginiais (radiatoriais).

Koks yra maksimalus triukšmo lygis?

Skelbiamas triukšmas yra 60 dB.

Kaip išmesti prietaisą pasibaigus jo naudojimo laikui?

Neišmeskite jo su komunalinėmis atliekomis. Atiduokite jį į elektrinių ir elektroninių prietaisų surinkimo ir perdirbimo punktą.

NAUDOJIMO INSTRUKCIJA HQAIR10S MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametru aprašymas		Parametru reikšmė
Produkto pavadinimas		Ypač plonas energijos atgavimo ventilatorius
Modelis		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Nominali įtampa [V~] / dažnis [Hz]		230 / 50
Nominali galia [W]		250	350	150
Apsaugos klasė		aš
IP apsaugos įvertinimas		IPX2
Skleidžiamas triukšmas [dB]		65	63	60
Oro srautas [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Maksimalus slėgis [Pa]		353	380	348
Įleidimo / išleidimo angos dydis [mm]		∅ 146	∅ 146	∅ 96
Matmenys [plotis x gylis x aukštis; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Svoris [kg]		23,6	24,4	18,7
Aprėpties plotas [m2]		120	148	70
Šiluminė apsauga		v
Šilumos efektyvumas [%]	Aušinimo apkrova	52	57,5	61
	Šildymo apkrova	78	68	65
Entalpijos efektyvumas [%]	Aušinimo apkrova	60	58	60
	Šildymo apkrova	69,5	68	68

A. Oro filtras
B. Energijos atkūrimo ventiliacijos (ERV) šerdis
C. Oro filtras
D. Maitínimo děžuté
E. Montavimo laikiklis

Idiegimas ir naudojimas

- Montavimą turi atlikti profesionalus aptarnaujantis personalas. - Nemontuokite jrenginio toje vietoje, kur yra aukšta temperatūra arba ugnis, nes tai gali iškraipyti filtrą ir perdegti variklj.

- Nemontuokite jrenginio virtuvėje, kurioje daug dūmu. Filtras ir ERV/HRV šerdis yra nenaudingi tol, kol prie jų prisitvirtina alyvos garai ir gali lengvai sukelti gaisrą.

- Nemontuokite vietose, kuriose yra daug drėgmės, pavyzdžiui, vonios kambaryje ir pan. Prietaisas, susilietus su garais, gali sukelti gaisrą ir (arba) elektros smūgj.

- Nemontuokite prietaiso j lubas, jei jis néra pakankamai tvirtas, arba prieš montuodami ištiesinkite tvirtinimo paviršiu.

- Nemontuokite vietose, kuriose yra degiujų dujų. Tai gali sukelti gaisrą.

- Atsargiai! Šis gaminys negali būti naudojamas vėdinimui atviro tipo degimo prietaisais (šildytuvais)!

- Nemontuokite jrenginio lauke arba su oro jleidimo anga šalia mašinų gamyklos ar tyrimų įstaigų. Venkite aplinkos, kurioje yra rūgščių, šarmų, organinių tirpiklių, dažų, kenksmingų dujų ar ėsdinančios dujų sudėties. Tai gali sugadinti prietaisus arba sukelti gaisrą.

• Nemontuokite oro jleidimo angos virtuvėje.

- Jei ortakis jrengiamas pakreiptas lauke, gali prasiskverbti vanduo.

- Siekiant išvengti kondensato susidarymo, reikia jrengti prailginimą iš lauko j vidų.

- Sumontuokite oro kanalų, įleidimo ir išleidimo angų apsaugą, kad į vidų nepatektų smulkūs gyvūnai.

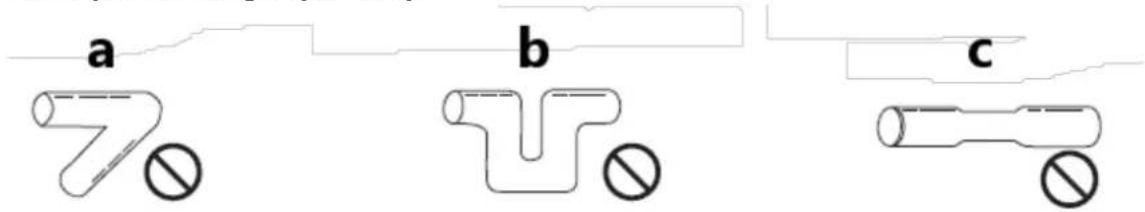

• Montuojant reikia vengti šių vamzdžių:

a) Lenkimas

b) Sulenkite daug kartų

c) Sumažintas skersmuo

- Norint išvengti elektros smūgio ar bet kokio trumpojo jungimo, reikia sumontuoti grandinės pertraukiklj.

- Neapverskite prietaiso, jis gali nukristi ir susižaloti.

- Baigę diegti, atlikite bandomajį paleidimą ir patikrinkite, ar nėra kokių nors problemų (blokavimo, apribojimų, nejprasto triukšmo darbo metu).

- Prietaisas valdomas pridedamu valdikliu su rankenėle.

A. Sraigtiniai strypai

B. Poveržlės

C. Guminé poveržlé

D. Sraigtiné veržlé

E. Viską tvirtai priveržkite

Sujungimo schema

CTRL – valdiklis

WH - balta viela

BK – juoda viela

BN – ruda viela

BU – mělyna viela

GN – žalias laidas

Priežiūra

a) Kai ERV/HRV naudojamas ilgą laiką, filtras bus nešvarus ir užsikimšęs dulkių, dėl to gali sumažėti oro kiekis, paveikti ventiliaciją, padidėti triukšmas. Periodiškai valykite filtrą, ypač esant nepalankiai aplinkai (daugiau dulkių).

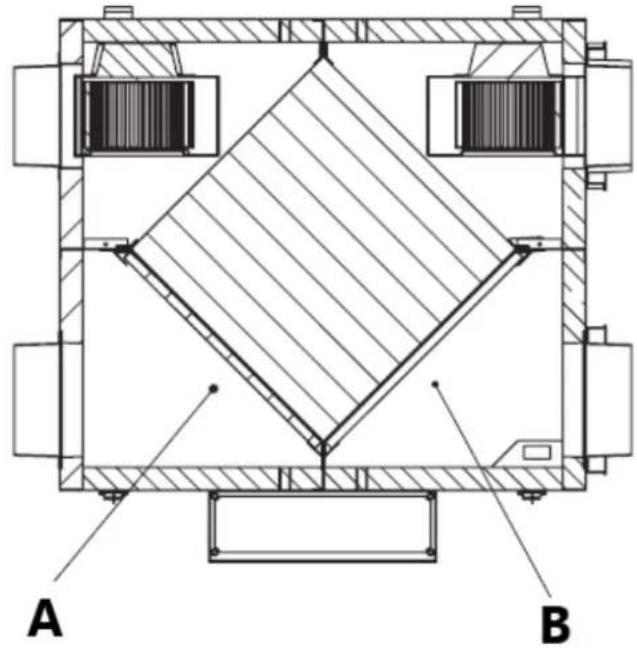

Filtrų priežiūra:

• Atrakinkite pakabinamą grandinę po pakelkite prieigos skydelj
• Laikykite viduje esantį šoninį filtrą ir patraukite jį horizontaliai (A paveikslėlyje žemiau).
• Naudokite dulkių siurblį, kad išsiurbtumėte nešvarumus ir dulkes.
• Vidaus šoninio filtro montavimas atliekamas atvirkštiniais veiksmais.
• Laikykite išorinį šoninį filtrą ir patraukite jį horizontaliai (B paveikslėlyje žemiau)
• Naudokite dulkių siurblį, kad išsiurbtumėte nešvarumus ir dulkes.
  • Diegimas vyksta atvirkštiniais žingsniais, atkreipkite dėmesį j pažymėtą kryptį.

a) Ortakio ventiliatorius turi būti valomas ir tikrinamas kasmet (nuvalykite variklj; dalys negali būti veikiamos drėgmės), kad jis veiktų saugiai ir pailgėtų tarnavimo laikas.

b) Prieš atlikdami bet kokią techninę priežiūrą, išjunkite maitinimą ir palaukite, kol besisukantys elementai sustos.

c) Kai atsiranda nejprastas triukšmas arba žymiai sumažėja efektyvumas, patikrinkite guolį ir, jei reikia, jį pakeiskite (tai atlieka tik kvalifikuotas techninės priežiūros specialistas).

d) Nepurkškite prietaiso vandens srove ir nenardinkite j vandenj.

e) Neleiskite vandeniui patekti j prietaiso vidų per prietaiso korpuse esančias ventiliacijos angas.

f) Valymui nenaudokite aštrių ir (arba) metalinių daiktų (pvz., vielinio šepečio ar metalinės mentelės), nes jie gali pažeisti prietaiso paviršiaus medžiaga.

Naudotų prietaisų išmetimas

Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jį j elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsy aplinkos apsaugos.

Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.
