NÁVOD NA OBSLUHU Floorclean 80Pro+ Ulsonix

Táto používatelšká príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť l’udských prekladatel’ov. Oficiálna používatelšká príručka je v anglickom jazyku. Akékol’vek nezrovnalosti alebo rozdiely vytvorené v preklade nie sú záväzné a nemajú žiadny právny účinok na účely súladu alebo upevnenia. Ak máte akékol’vek otázky týkajúce sa presnosti informácií obsiahnutých v používatel’skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra Hodnota parametra
Názov produktu	Mokrý a suchý vysávač
Model	FLOORCLEAN 80PRO+
Menovité napätie [V~]/frekvencia [Hz]	230/50
Menovitý výkon [W]	3000
Stupeň ochrany IP	IPX4
Kapacita [l]	80
Rozmery [šírka x híbka x výška; mm]	540 x 495 x 1025
Hmotnosť [kg]	24

DÔLEŽITÉ UPOZORNENIE

1. Obsah tohto návodu je pre všetkých používatelov. Pozorne si prečítajte tento návod.
2. Výrobca nezodpovedá za žiadne škody spôsobené prevádzkou stroja bez dodržania tohto návodu.
3. Výrobca nezodpovedá za žiadne škody spôsobené úpravou, rozoberaním alebo inými operáciami na stroji.
4. Táto príručka obsahuje dôležité pokyny na obsluhu produktu. Výrobca si vyhradzuje právo ho aktualizovať a revidovať. Ak existujú nejaké rozdiely, má prednosť skutočný produkt.

Pozornost'

• Táto príručka obsahuje pokyny na obsluhu a údržbu.
• Pred prevádzkou a údržbou stroja si pozorne prečítajte tento návod.

Popis symbolov

POZOR . Text začínajúci týmto symbolom úzko súvisí s bezpečnostou, ktorá označuje

potenciálne nehody a zranenia osôb. Ak sa v kapitole objaví symbol, treba si prečítať text začínajúci symbolom „upozornenie“ v kapitole.

Text začínajúci týmto symbolom označuje, čo spôsobí poškodenie stroja. Ak sa v kapitole symbol, prečítajte si text začínajúci symbolom „upozornenie“ v kapitole.

Počas prevádzky dodržiavajte pokyny.

Chráňte ho pred horľavými alebo výbušnými materiálmi a korozívnymi roztokmi.

Indikácia pre silný prúd a vyhýbanie sa vode.

Informácie o údržbe

Upozorňujeme, že v nasledujúcich prípadoch bude záruka neplatná:

1. Akékol'vek škody spôsobené na stroji neoprávnenou montážou.
2. Akékol'vek poškodenie spôsobené inštaláciou nepovolených komponentov alebo príslušenstva.
3. Akékol'vek poškodenie spôsobené prevádzkou v rozpore s návodom na použitie.
4. Akékol'vek poškodenie, ktoré nie je spôsobené dôvodmi súvisiacimi s kvalitou.

Denná údržba

1. Po použití odstráňte nečistoty v sude. Pravidelne čistite armatúry a kontrolujte, či nedochádza k perforácii alebo úniku vzduchu.
2. Skontrolujte, či sú napájací kábel a zástrčka neporušené. Zviňte napájací kábel a zaveste ho na horný kryt.
3. Po vysávaní sa uistite, že vzduch na vstupe je čistý. Odstráňte upchatie a uistite sa, že kryt bóje je správne nasadený.
4. Skontrolujte, či je valec vyčistený a či nie sú upchaté armatúry, ako napríklad hadica, trysky a látkový filter.
5. Skontrolujte, či je sací výkon stroja normálny. Ak nie, skontrolujte, či sú pripojené armatúry dobre pripojené a či je v poriadku tesnenie základne motora.
6. Skontrolujte čistiace práce. Ak ide o vysávanie prachu, nasad'te látkový filter. Ak ide o mokrú prácu, vyberte látkový filter. Stroj však nemožno použit na čistenie oblastí s príliš veľkým množstvom nečistôt a blata.

Odstraňovanie porúch pravidelnou kontrolou

1. Ak sú v látkovom filtri nečistoty, dôkladne ho vyčistite.
2. Ak je v sude privel'a odpadu, vyčistite ho.
3. Ak sú hadica a trysky upchaté, vyčistite hadicu a trysky.

V nasledujúcich prípadoch naša spoločnost nenesie žiadnu zodpovednosť.

1. Skontrolujte napätie na typovom štítku a uistite sa, že napätie, ktoré používate, je vhodné pre stroj. Naša spoločnosť nenesie žiadnu zodpovednosť za škody alebo zranenia osôb spôsobené používaním nesprávnych zdrojov energie.
2. Nepoužívajte stroj nad jeho zaťažením. Naša spoločnosť nenesie žiadnu zodpovednosť za poškodenie akýchkol'vek komponentov spôsobené používaním stroja nad jeho záťažou.

3. Nepoužívajte stroj v nepriaznivom prostredí, ako je napríklad kyslé, alkalické prostredie a prostredie s príliš vysokou alebo príliš nízkou teplotou. Naša spoločnosť nenesie žiadnu zodpovednosť za škody, nehody alebo zranenia ľudí spôsobené používaním stroja v takomto prostredí.

4. Stroj používajte a udržiavajte podľa návodu k produktu. Naša spoločnosť nenesie žiadnu zodpovednosť za problémy alebo škody spôsobené nedodržaním návodu na použitie produktu.

5. Naša spoločnosť nenesie žiadnu zodpovednosť za škody alebo zranenia osôb spôsobené opätovnou montážou stroja bez povolenia

Bezpečnostné opatrenia

Tento návod obsahuje dôležité informácie o bezpečnom používaní stroja, návod na obsluhu, odporúčania a veci vyžadujúce pozornosť. Pozorne si ho prečítajte.

nerobit:

• Neblokujte vetracie miesto a miesto odvádzania tepla;
• Bezpečnostný informačný štítok nepremiestňujte, nemeňte ani nezakrývajte;
• Pre zaistenie osobnej bezpečnosti musí stroj obsluhovať vyškolený technik. (Nových používateľov môže obchodný zástupca zaškoliť na základné operácie v teréne.)

Bezpečnostné opatrenia

Preventívne opatrenia pred spustením stroja:

1. Skontrolujte napätie na typovom štítku a uistite sa, že napätie, ktoré používate, je vhodné pre stroj. Ak nie, nepoužívajte ho.
2. Skontrolujte, či sú napájací kábel, zástrčka a vypínač neporušené.
3. Skontrolujte, či je spínač stroja zarovnaný so štvorcovým konektorom. Ak nie, upravte ho tak, aby bol zarovnaný so štvorcovým konektorom, inak sa môžu niektoré dálšie armatúry l'ahko zlomiť.
4. Skontrolujte, či je valec vyčistený a či nie sú upchaté armatúry, ako je hadica, trysky a látkový filter.
5. Skontrolujte, či je sací výkon stroja normálny. Ak nie, skontrolujte, či sú pripojené armatúry dobre pripojené a či je v poriadku tesnenie základne motora.
6. Skontrolujte čistiace práce. Ak ide o vysávanie prachu, nasad'te látkový filter. Ak ide o mokrú prácu, vyberte látkový filter. Stroj však nemožno použiť na čistenie oblastí s príliš veľkým množstvom nečistôt a blata.

Bezpečnostné opatrenia pri prevádzke stroja

1. Skontrolujte, či je zástrčka napájacieho kábla dobre a stabilne pripojená. Ak nie, stroj bude pracovať trhavo a sací výkon motora nebude dostatočný, čo sa prejaví na životnosti motora.
2. Ak je pri nasávaní vody vo vode veľa čistiacej peny, je potrebné naliat do suda primerané množstvo odpeňovacieho roztoku, inak sa pena ľahko dostane do motora a poškodí ho.
3. Počas prevádzky stroja by napájací kábel nemal byť príliš dlhý, preto ho bez povolenia nepredlžujte. A priemer kábla nemôže byť kratší ako špecifikovaný priemer. Nekrúžte káblom, pretože by sa vytvorilo magnetické pole a malo by to za následok nízke napätie stroja.
4. Venujte pozornosť zvuku stroja. Ak je zvuk hlboký, skontrolujte, či hadica a hlaveň nie sú plné nečistôt. Ak sú, vyčistite hadicu a hlaveň.
5. Neprevracajte hlaveň, aby ste zabránili vniknutiu kvapaliny, vrátane korozívnej kvapaliny, do motora. Pred manipuláciou s kvapalinou vo valci odstráňte hlavu stroja.
6. Stroj nepoužívajte nepretržite dlhší čas. A udržujte nepretržitý pracovný čas do 2 hodín, aby ste predížili životnosť.

Bezpečnostné opatrenia

Regulácia bezpečného používania

Pred použitím stroja dodržujte nasledujúce základné opatrenia:

1. Pred pripevňovaním komponentov vypnite napájanie stroja a vytiahnite sietovú zástrčku.

2. Pred demontážou akejkol'vek pripojenej časti stroja vypnite napájanie stroja a vytiahnite zástrčku zo zásuvky.

3. Deťom nie je dovolené používať tento stroj.

4. Ak je napájací kábel zlomený, aby ste sa vyhli nebezpečenstvu, kontaktujte výrobcu, popredajný servis alebo profesionálnu osobu, aby ho vymenili.

Príslušenstvo

1

2

1 Sacia hadica
2 Kovová trubica A/B
3 Suchá podlahová hubica
4 Hubica na mokrú podlahu
5 Štrbinový nástroj
6 Kefka na prach

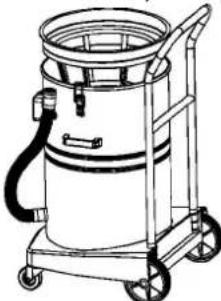

1. Upevnite armatúry podľa čistiacich prác. Ak ide o vysávanie prachu, látkový filter by mal byť upevnený; ak ide o mokrú prácu, látkový filter treba vybrať. (Obrázok 1).

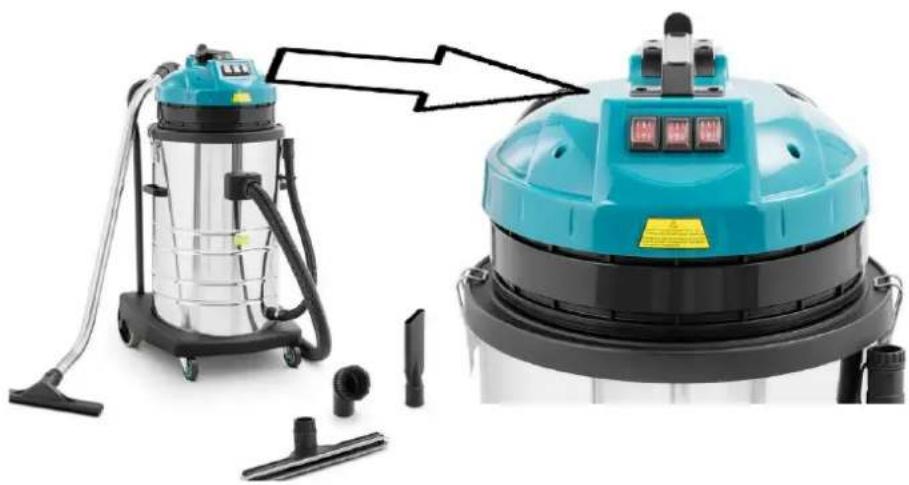

1. Nasad'te hlavu stroja na telo stroja a uistite sa, že stred vypínača v hlave stroja je zarovnaný so stredom štvorcového konektora. Potom upevnite dve spony, aby ste upevnili telo stroja. (Obrázok 2).

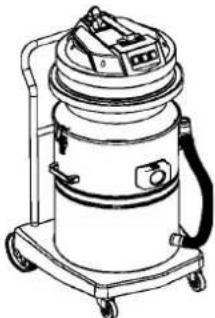

1. Vložte koniec hadice s krátkym konektorom do štvorcového konektora a zasuňte spínač štvorcového konektora do drážky krátkeho konektora. Druhý koniec hadice by mal byť pripevnený rôznymi armatúrami podľa čistiacich prác, ako je zostava hubice na suchú podlahu, zostava hubice na mokrú podlahu. (Obrázok 3).

1. Po upevnení všetkých armatúr potrebných na prácu je možné stroj prevádzkovat.

Pozornost'

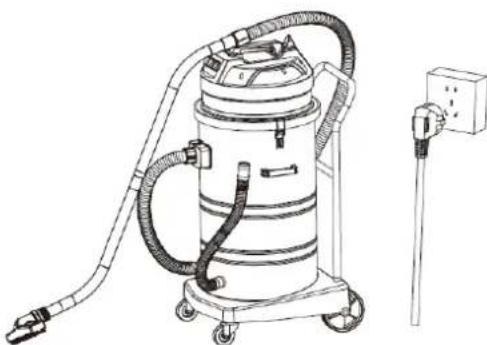

Pred použitím sa uistite, že je k dispozícii ochrana proti úniku. Skontrolujte napätie na typovom štítku a uistite sa, že napätie, ktoré použivate, je vhodné pre stroj. Skontrolujte, či sú napájací kábel, zástrčka a vypínač neporušené. Ked' stroj pracuje, napájací kábel by mal byť umiestnený za valcom a tryskou. (Obrázok 4).

1. Čo sa týka úzkej a drsnej podlahy, pripojte štrbinovú hubicu alebo prachovú kefu priamo k hadici, aby ste mohli vykonať čistenie

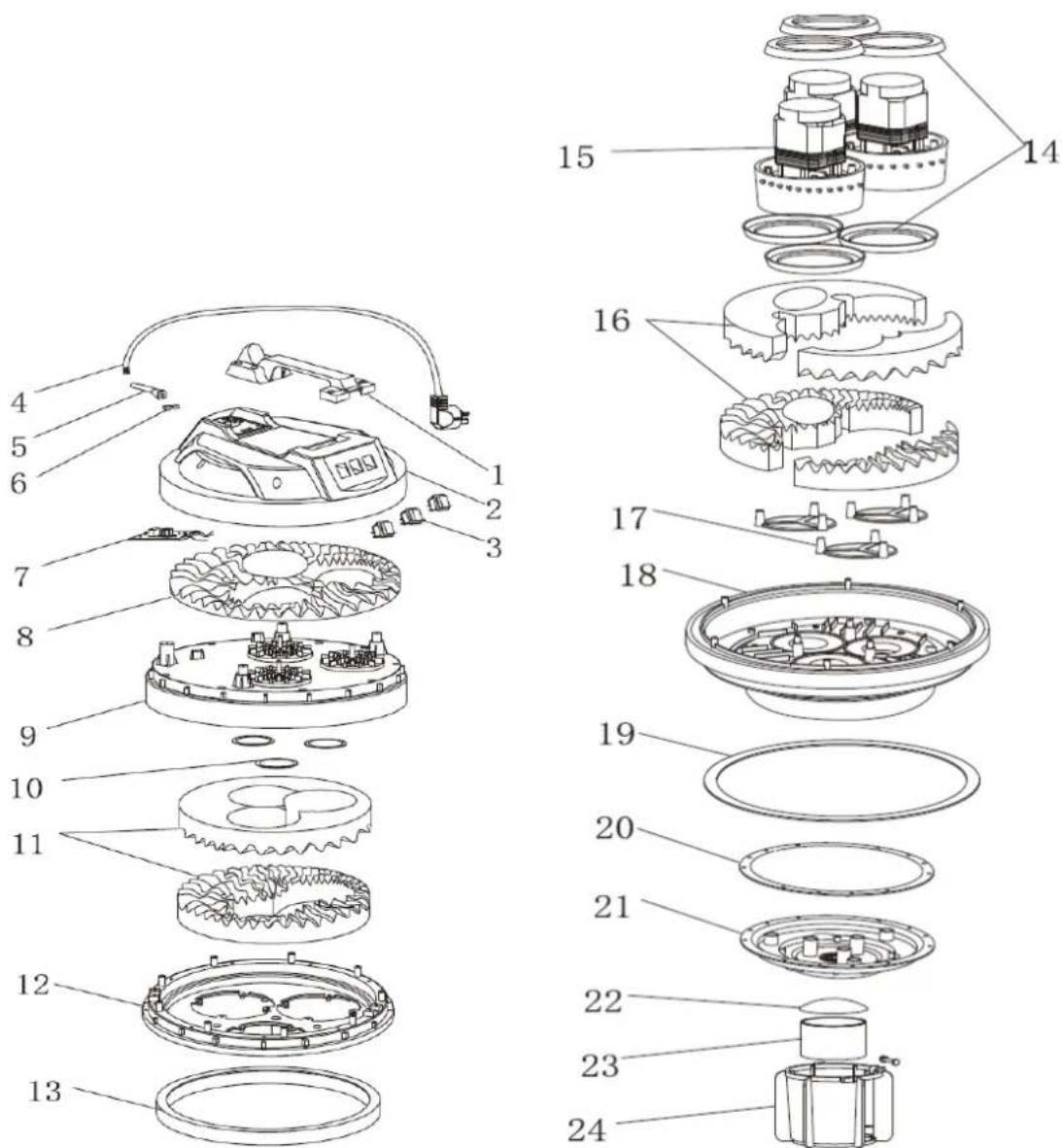

Schéma stroja

1. Rukovät
2. Vrchný kryt
3. Vypínač napájania
4. Napájací kábel
5. Objímka
6. Držiak linky
7. Doska s plošnými spojmi
8. Špongia na krytie povrchu
9. Kryt povrchu
10. Tesnenie krytu povrchu
11. Horná hubka na sýtenie
12. Sýtič motora (čierny)
13. Vnútorná škrtiaca hubka
14. Motorová zástera
15. Motor
16. Základná špongia
17. Trojuholníková podložka
18. Motorová základňa
19. Základná zástera
20. Tesnenie držiaka
21. Držiak na bóje
22. Kryt bóje
23. Bójka
24. Stojan na bóje
25. Látková filtračná zástera
26. Látkový filter
    27.80 litrová nádrž
27. Rukoväte nádrže
28. Zostava praciek nádrže
29. Čap na vyťahovanie jadier
30. Zostava štvorcového konektora
31. Matica odtokovej hadice
32. Konektor odtokovej hadice
33. Hadicová svorka
34. Odtoková hadica
35. Piest vypúštacej hadice
36. Dvojité zástery odtokovej hadice
37. Hák na vypúštaciu hadicu
38. Laktová opierka
39. Rámová základňa
40. Os rámu
41. Vel'ké zadné koleso
42. Zarážka nápravy
43. Rám predného kolesa
44. Krátky konektor
45. hadica
46. Dlhý konektor

47. Kovová trubica A

48. Kovová trubica B

49. Zostava suchej trysky

50. Zostava mokrej trysky
