KÄYTTÖOHJE Floorclean 80Pro+ Ulsonix

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä ilmenevät eroavaisuudet eivät ole sitovia eikä niillä ole oikeudellista vaikutusta vaatimustenmukaisuuteen tai sementtitarkoituksiin. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Märkä-kuivaimuri
Malli	FLOORCLEAN 80PRO+
Nimellisjännite [V~] / taajuus [Hz]	230/50
Nimellisteho [W]	3000
Suojausluokka IP	IPX4
Tilavuus [L]	80
Mitat [leveys x syvyys x korkeus; mm]	540 x 495 x 1025
Paino [kg]	24

TÄRKEÄ LAUSUNTO

1. Tämän oppaan sisältö on tarkoitettu kaikille käyttäjille. Lue tämä käyttöohje huolellisesti.

2. Valmistaja ei ota vastuuta vahingoista, jotka johtuvat koneen käytöstä noudattamatta tätä ohjetta.

3. Valmistaja ei ota vastuuta mistään vahingoista, jotka johtuvat koneen muuttamisesta, purkamisesta tai muista toimenpiteistä.

4. Tämä käsikirja sisältää tärkeitä ohjeita tuotteen käytöstä. Valmistaja pidättää oikeuden päivittää ja muuttaa sitä. Jos eroja on, todellinen tuote on ensisijainen.

Huomio

• Tämä käsikirja sisältää käyttö- ja huolto-ohjeet.
• Lue tämä käyttöohje huolellisesti ennen koneen käyttöä ja huoltoa.

Symbolien kuvaus

Varoitus. Tällä symbolilla alkava teksti liittyy läheisesti turvallisuuteen, mikä viittaa

mahdollisiin onnettomuuksiin ja ihmisvahinkoihin. Jos symboli esiintyy luvussa, tulee lukea luvussa "varoitus"-symbolilla alkava teksti.

Tällä symbolilla alkava teksti osoittaa, mikä voi aiheuttaa vaurioita koneelle. Jos symboli y luvussa, lue luvun "varoitus"-symbolilla alkava teksti.

Noudata ohjeita käytön aikana.

Säilytä se syttyvistä tai räjähtävistä materiaaleista ja syövyttävistä liuoksista.

Lue käyttöohje ja ohjeet ennen koneen käynnistämistä.

Pidä se poissa tulesta.

Merkki voimakkaalle virralle ja veden välttämiselle.

Huoltotiedot

Huomaa, että seuraavat tapaukset tekevät takuusta mitättömän:

1. Kaikki vahingot, jotka aiheutuvat koneelle luvattomasta korjauksesta.
2. Kaikki vahingot, jotka aiheutuvat luvattomien komponenttien tai lisävarusteiden asentamisesta.
3. Kaikki vahingot, jotka aiheutuvat tuotteen käyttöohjeen vastaisesta toiminnasta.
4. Kaikki vauriot, jotka eivät johdu laatuun liittyvistä syistä.

Päivittäinen huolto

Kun siivoustyö on ohi:

1. Poista roskat tynnyristä käytön jälkeen. Puhdista liittimet säännöllisesti ja tarkista, onko niissä rei'itys tai ilmavuoto.
2. Tarkista, että virtajohto ja pistoke ovat ehjät. Kelaa virtajohto ja ripusta ne yläkanteen.
3. Varmista imuroinnin jälkeen, että sisään tuleva ilma on puhdasta. Poista tukokset ja varmista, että poijun kansi on asennettu oikein.
4. Tarkista, onko piippu tyhjentynyt ja onko liittimet tukossa, kuten letku, suuttimet ja kangassuodatin.
5. Tarkista, onko koneen imuteho normaali. Jos ei, tarkista, että liittimet on liitetty kunnolla ja onko moottorin pohjatiiviste hyvässä kunnossa.
6. Tarkista siivoustyöt. Jos kyseessä on pölyn imurointi, asenna kangassuodatin. Jos työ on märkä, irrota kangassuodatin. Konetta ei kuitenkaan voida käyttää alueiden, joissa on liikaa roskia ja mutaa, puhdistamiseen.

Vianetsintä säännöllisellä tarkastuksella

1. Jos kangassuodattimessa on likaa, puhdista kangassuodatin huolellisesti.
2. Jos tynnyrissä on liikaa roskia, poista roskat.
3. Jos letku ja suuttimet ovat tukossa, tyhjennä letku ja suuttimet.

Seuraavissa tapauksissa yhtiömme ei ota vastuuta.

1. Tarkista jännite tyyppikilvestä ja varmista, että käyttämäsi jännite on koneelle sopiva.
   Yrityksemme ei ota vastuuta vahingoista tai henkilövahingoista, jotka aiheutuvat väärien virtualähteiden käytöstä.
2. Älä käytä konetta kuorman yli. Yrityksemme ei ota vastuuta komponenttien vaurioista, jotka aiheutuvat koneen ylikuormituksesta.
3. Älä käytä konetta epäsuotuisissa olosuhteissa, kuten happamassa, emäksisessä tai liian korkeassa tai liian alhaisessa lämpötilassa. Yrityksemme ei ota vastuuta vahingoista, onnettomuuksista tai ihmisvammoista, jotka aiheutuvat koneen käytöstä tällaisessa ympäristössä.

4. Käytä ja huolla konetta tuotteen ohjekirjan mukaisesti. Yrityksemme ei ota vastuuta ongelmista tai vahingoista, jotka aiheutuvat tuotteen ohjekirjan noudattamatta jättämisestä.

5. Yrityksemme ei ota vastuuta vahingoista tai henkilövahingoista, jotka aiheutuvat koneen luvattomasta uudelleenasennuksesta

Turvatoimet

Tämä käsikirja sisältää tärkeitä tietoja koneen turvallisesta käytöstä, käyttöohjeista, suosituksista ja huomioita vaativista asioista. Lue se huolellisesti.

Älä:

• Älä peitä tuuletuspaikkaa ja lämmönpoistopaikkaa;
• Älä siirrä, muuta tai peitä turvatietokylttiä;
• Henkilökohtaisen turvallisuuden takaamiseksi konetta saa käyttää vain koulutettu teknikko. (Myyntiedustaja voi kouluttaa uudet käyttäjät perustoimintoihin kentällä.)

Turvatoimet

Varotoimet ennen koneen käynnistämistä:

1. Tarkista jännite tyyppikilvestä ja varmista, että käyttämäsi jännite sopii koneelle. Jos ei, älä käytä sitä.
2. Tarkista, että virtajohto, pistoke ja kytkin ovat ehjät.
3. Tarkista, onko koneen kytkin kohdakkain nelikulmaisen liittimen kanssa. Jos ei, säädä se kohdakkain nelikulmaisen liittimen kanssa, muuten jotkin muut liittimet voivat rikkoutua helposti.
4. Tarkista, onko piippu puhdistettu ja onko liittimet tukossa, kuten letku, suuttimet ja kangassuodatin.
5. Tarkista, onko koneen imuteho normaali. Jos ei, tarkista, että liittimet on liitetty kunnolla ja onko moottorin pohjatiiviste hyvässä kunnossa.
6. Tarkista siivoustyöt. Jos kyseessä on pölyn imurointi, asenna kangassuodatin. Jos työ on märkä, irrota kangassuodatin. Koneella ei kuitenkaan voida puhdistaa paikkoja, joissa on liikaa roskia ja mutaa.

Varotoimet koneen käytön aikana

1. Tarkista, onko virtajohdon pistoke kytketty kunnolla ja vakaasti. Jos ei, kone toimii napsahduksissa ja moottorin imuteho ei riitä, mikä vaikuttaa moottorin käyttöikään.
2. Jos vedessä on paljon puhdistusvaahtoa vettä imeessä, on tynnyriin laitettava sopiva määrä vaahdonestoliuosta, muuten vaahto pääsee helposti moottoriin ja vahingoittaa sitä.
3. Kun kone on käynnissä, virtajohto ei saa olla liian pitkä, joten älä pidennä virtajohtoa ilman lupaa. Ja kaapelin halkaisija ei voi olla pienempi kuin määritetty halkaisija. Älä kierrä kaapelia, sillä se synnyttää magneettikentän ja johtaa koneen alhaiseen jännitteeseen.
4. Kiinnitä huomiota koneen ääneen. Jos ääni muuttuu syväksi, tarkista, ovatko letku ja piippu täynnä roskia. Jos ne ovat, tyhjennä letku ja piippu.
5. Älä käännä säiliötä ylösalaisin, jotta nestettä, mukaan lukien syövyttävää nestettä, ei pääse moottoriin. Irrota koneen pää ennen kuin käsittelet tynnyrissä olevaa nestettä.
6. Älä käytä konetta pitkään yhtäjaksoisesti. Ja pidä jatkuva työaika 2 tunnin sisällä käyttöiän pidentämiseksi.

Turvatoimet

Turvallisen käytön sääntö

Noudata seuraavia perusvarotoimia ennen koneen käyttöä:

1. Ennen kuin korjaat osia, katkaise koneen virta ja vedä pistoke irti.
2. Ennen kuin purat koneen liitetyn osan, katkaise koneen virta ja vedä pistoke irti.
3. Lapset eivät saa käyttää tätä konetta.
4. Jos virtajohto on rikki, ota vaaran välttämiseksi yhteyttä valmistajaan, huoltopalveluun tai ammattihenkilöön vaihtamaan se.

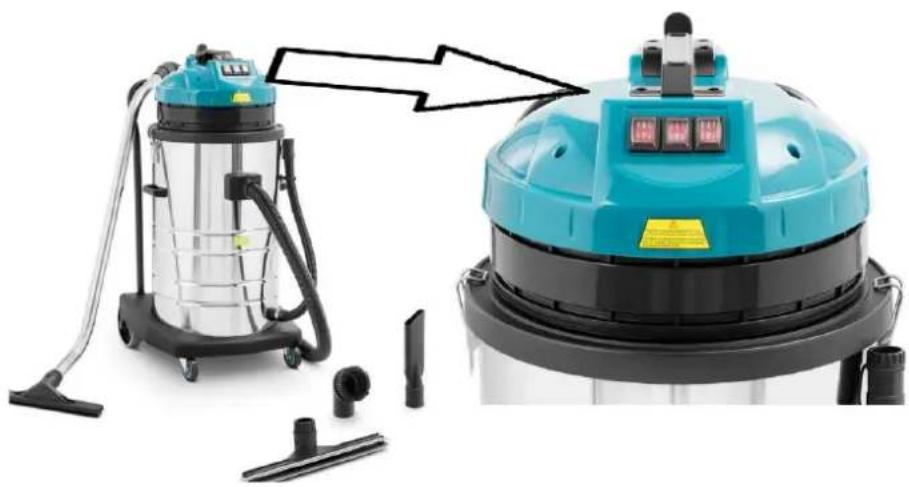

Tarvikkeet

1

2

1 Imuletku
2 Metalliputki A/B
3 Kuivan lattian suutin
4 Kostean lattian suutin
5 Rakotyökalu
6 Pölyharja

Yksittäiset moottorikytkimet - valittavissa 3 tehotasoa (1000/2000/3000 W)

Käyttöohje

Käyttövaiheet

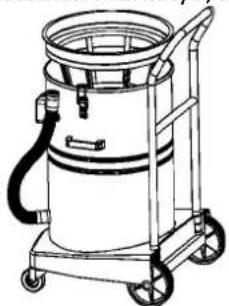

1. Kiinnitä kiinnikkeet puhdistustöiden mukaan. Jos kyseessä on pölyn imurointi, kangassuodatin on kiinnitettävä; jos kyseessä on märkätyö, kangassuodatin tulee poistaa. (Kuva 1).

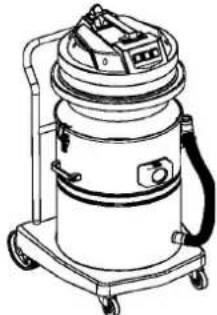

1. Aseta koneen pää koneen runkoon ja varmista, että koneen pään virtakytkimen keskikohta on kohdakkain nelikulmaisen liittimen keskikohdan kanssa. Kiinnitä sitten kaksi solkia koneen rungon kiinnittämiseksi. (Kuva 2).

1. Aseta letkun pää lyhyellä liittimellä neliöliittimeen ja työnnä nelikulmaisen liittimen kytkin lyhyen liittimen uraan. Letkun toinen pää tulee kiinnittää erilaisilla kiinnikkeillä siivoustyön mukaan, kuten kuivalattian suutinkokoonpanolla, märkälattian suutinkokoonpanolla. (Kuva 3).

1. Kun kaikki työhön tarvittavat varusteet on kiinnitetty, konetta voidaan käyttää.

Huomio

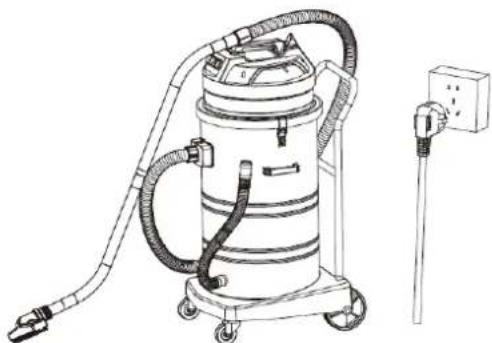

Varmista ennen käyttöä, että vuotosuoja on saatavilla. Tarkista jännite tyyppikilvestä ja varmista, että käyttämäsi jännite sopii koneelle. Tarkista, että virtajohto, pistoke ja kytkin ovat ehjät. Kun kone on käynnissä, virtajohto tulee laittaa piipun ja suuttimen taakse. (Kuva 4).

1. Mitä tulee kapeaan ja karkeaan lattiaan, liitä rakotyökalu tai pölyharja suoraan letkuun puhdistaaksesi

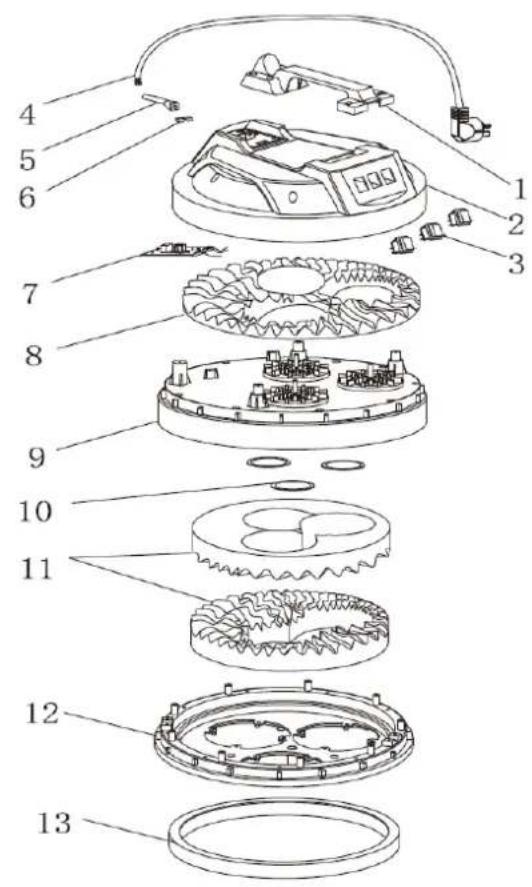

Kaavio koneesta

1. Kahva
2. Yläkansi
3. Virtakytkin
4. Virtajohto
5. Holkki
6. Linjan pidike
7. Piirilevy
8. Pintapeitesieni
9. Pintapeite
10. Pintakannen tiiviste
11. Ylempi kuristinsieni
12. Moottorin rikastin (musta)
13. Sisäinen kuristinsieni
14. Moottoriesiliina
15. Moottori
16. Pohjasieni
17. Kolmiotyyny
18. Moottorin pohja
19. Pohja esiliina
20. Pitimen tiiviste
21. Poijutelineen pidike
22. Poijun kansi
23. Poiju
24. Poijuteline
25. Kangassuodatinesiliina
26. Kangassuodatin
27. 80 litran säiliö
28. Tankin kahvat
29. Säilion solkien kokoonpano
30. Sydänpoistotappi
31. Neliönmuotoinen liitinkokoonpano
32. Tyhjennysletkun mutteri
    33.Tyhjennysletkun liitin
33. Letkunkiristin
34. Tyhjennysletku
35. Tyhjennysletkun mäntä
36. Tyhjennysletkun kaksoisliinat
37. Tyhjennysletkun koukku
38. Kyynärpäätuki
39. Rungon pohja
40. Rungon akseli
41. Iso takapyörä
42. Akselin pysäytin
43. Runko etupyörä
44. Lyhyt liitin
45. Letku
46. Pitkä liitin
47. Metalliputki A
48. Metalliputki B
49. Kuiva suutinkokoonpano
50. Märkäsuuttimen kokoonpano
