NÁVOD K OBSLUZE Floorclean 80Pro+ Ulsonix

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Jakékoli nesrovnalosti nebo rozdíly vzniklé v překladu nejsou závazné a nemají žádný právní účinek pro účely souladu nebo upřesnění. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru Hodnota parametru
Stůl pro horní frézku	Mokrý a suchý vysavač
Model	FLOORCLEAN 80PRO+
Jmenovité napětí [V~] / frekvence [Hz]	230/50
Jmenovitý výkon[W]	3000
Krytí IP	IPX4
Objem [L]	80
Rozměry (šířka x hloubka x výška) [mm]	540 x 495 x 1025
Hmotnost [kg]	24

DŮLEŽITÉ PROHLÁŠENÍ

1. Obsah této příručky je určen všem uživatelům. Přečtěte si prosím pozorně tento návod.
2. Výrobce nenese žádnou odpovědnost za škody způsobené provozem stroje bez dodržování tohoto návodu.
3. Výrobce nenese žádnou odpovědnost za jakékoli škody způsobené úpravou, rozebráním nebo jinými operacemi na stroji.
4. Tato příručka poskytuje důležité pokyny k obsluze produktu. Výrobce si vyhrazuje právo jej aktualizovat a revidovat. Pokud existuje nějaký rozdíl, má přednost skutečný produkt.

Pozor

• Tato příručka obsahuje pokyny pro provoz a údržbu.
• Před použitím a údržbou stroje si prosím pečlivě přečtěte tento návod.

Popis symbolů

Upozornění. Text začínající tímto symbolem úzce souvisí s bezpečností, která označuje jiální nehody a zranění osob. Pokud se v kapitole objeví symbol, je třeba si přečíst textící symbolem „varování“ v kapitole.

Text začínající tímto symbolem označuje, co způsobí poškození stroje. Pokud se v kapitole symbol, přečtěte si text začínající symbolem „upozornění“ v kapitole.

Během provozu dodržujte pokyny.

Chraňte jej před hořlavými nebo výbušnými materiály a korozivními roztoky.

Před spuštěním stroje si přečtěte návod k obsluze a pokyny.

Udržujte jej mimo dosah ohně.

Indikace pro silný proud a vyhýbání se vodě.

Informace o údržbě

Vezměte prosím na vědomí, že v následujících případech bude záruka neplatná:

1. Jakékoli poškození způsobené neoprávněnou opravou stroje.
2. Jakékoli poškození způsobené instalací neschválených součástí nebo příslušenství.
3. Jakékoli poškození způsobené provozem v rozporu s návodem k produktu.
4. Jakékoli poškození, které není způsobeno důvody souvisejícími s kvalitou.

Denní údržba

Po skončení úklidových prací:

1. Po použití odstraňte nečistoty v sudu. Pravidelně čistěte armatury a kontrolujte, zda nedochází k perforaci nebo úniku vzduchu.
2. Zkontrolujte, zda jsou napájecí kabel a zástrčka neporušené. Sviňte napájecí kabel a zavěste je na horní kryt.
3. Po vysávání se ujistěte, že je vzduch na vstupu čistý. Odstraňte ucpání a ujistěte se, že kryt bóje je správně nasazen.
4. Zkontrolujte, zda je hlaveň vyčištěná a zda nejsou ucpané armatury, jako je hadice, trysky a látkový filtr.
5. Zkontrolujte, zda je sací výkon stroje normální. Pokud ne, zkontrolujte, zda jsou připojené armatury dobře připojeny a zda je těsnění základny motoru v pořádku.
6. Zkontrolujte čisticí práce. Pokud se jedná o vysávání prachu, nasad'te látkový filtr. Pokud se jedná o mokrou práci, vyjměte látkový filtr. Stroj však nelze použít k čištění oblastí s příliš velkým množstvím nečistot a bláta.

Odstraňování závad pravidelnou kontrolou

1. Pokud jsou v látkovém filtru nečistoty, důkladně jej vyčistěte.
2. Pokud je v sudu príliš mnoho odpadků, vyčistěte je.
3. Pokud jsou hadice a trysky ucpané, vyčistěte hadici a trysky.

V následujících případech nenese naše společnost žádnou odpovědnost.

1. Zkontrolujte napětí na typovém štítku a ujistěte se, že napětí, které používáte, je vhodné pro stroj. Naše společnost nenese žádnou odpovědnost za škody nebo zranění osob způsobená použitím nesprávných zdrojů energie.

2. Nepoužívejte stroj nad jeho zatížením. Naše společnost nenese žádnou odpovědnost za poškození jakýchkoli součástí způsobených používáním stroje nad jeho zatížením.

3. Nepoužívejte stroj v nepříznivém prostředí, jako jsou kyseliny, zásady a prostředí s příliš vysokou nebo příliš nízkou teplotou. Naše společnost nenese žádnou odpovědnost za škody, nehody nebo zranění osob způsobené používáním stroje v tomto druhu prostředí.

4. Používejte a udržujte stroj podle návodu k produktu. Naše společnost nenese žádnou odpovědnost za problémy nebo škody způsobené nedodržením návodu k produktu.

5. Naše společnost nenese žádnou odpovědnost za škody nebo zranění osob způsobená přestavbou stroje bez povolení

Bezpečnostní opatření

Tento návod obsahuje důležité informace o bezpečném používání stroje, návod k obsluze, doporučení a věci vyžadující pozornost. Přečtěte si jej prosím pozorně.

ne:

• Neblokujte větrací prostor a místo pro odvod tepla;
• Bezpečnostní informační štítek nepřemistújte, neměňte ani nezakrývejte;
  • Pro zajištění osobní bezpečnosti musí stroj obsluhovat vyškolený technik. (Noví uživatelé mohou být vyškolení obchodním zástupcem v základním provozu v terénu.)

Bezpečnostní opatření

Opatření před spuštěním stroje:

1. Zkontrolujte napětí na typovém štítku a ujistěte se, že napětí, které používáte, je vhodné pro daný stroj. Pokud ne, nepoužívejte jej.
2. Zkontrolujte, zda jsou napájecí kabel, zástrčka a vypínač neporušené.
3. Zkontrolujte, zda je spínač stroje zarovnán se čtvercovým konektorem. Pokud tomu tak není, upravte jej tak, aby byl zarovnán se čtvercovým konektorem, jinak mohou být některé další tvarovky snadno rozbity.
4. Zkontrolujte, zda je hlaveň vyčištěná a zda nejsou ucpané armatury, jako je hadice, trysky a látkový filtr.
5. Zkontrolujte, zda je sací výkon stroje normální. Pokud ne, zkontrolujte, zda jsou připojené armatury dobře připojeny a zda je těsnění základny motoru v pořádku.
6. Zkontrolujte čisticí práce. Pokud se jedná o vysávání prachu, nasad'te látkový filtr. Pokud se jedná o mokrou práci, vyjměte látkový filtr. Stroj však nelze použít k čištění oblastí s příliš velkým množstvím nečistot a bláta.

Bezpečnostní opatření při provozu stroje

1. Zkontrolujte, zda je zástrčka napájecího kabelu dobře a stabilně připojena. Pokud ne, stroj bude pracovat trhavě a sací výkon motoru nebude stačit, což se projeví na životnosti motoru.
2. Pokud je při sání vody ve vodě velké množství čisticí pěny, je nutné do sudu dát přiměřené množství odpěňovacího roztoku, jinak se pěna snadno dostane do motoru a poškodí jej.
3. Když stroj pracuje, napájecí kabel by neměl být příliš dlouhý, także napájecí kabel bez povolení neprodlužujte. A průměr kabelu nemůže být kratší než stanovený průměr. Kabelem nekrouhujte, protože to bude generovat magnetické pole a způsobit nízké napětí stroje.
4. Věnujte pozornost zvuku stroje. Pokud je zvuk hluboký, zkontrolujte, zda hadice a hlaveň nejsou plné nečistot. Pokud ano, vyčistěte hadici a hlaveň.
5. Hlaveň neotáčejte dnem vzhůru, aby se do motoru nedostala kapalina, včetně korozivní kapaliny. Před manipulací s kapalinou v sudu sejměte hlavu stroje.
6. Stroj nepoužívejte nepřetržitě dlouhou dobu. A udržujte nepřetržitou pracovní dobu do 2 hodin, abyste prodloužili životnost.

Bezpečnostní opatření

Regulace bezpečného použití

Před použitím stroje dodržujte následující základní opatření:

1. Před upevněním součástí vypněte napájení stroje a vytáhněte síťovou zástrčku.
2. Před demontáží jakékoli připojené části stroje vypněte napájení stroje a vytáhněte síťovou zástrčku.
3. Dětem není dovoleno tento stroj používat.
4. Pokud je napájecí kabel přerušený, z důvodu zabránění nebezpečí kontaktujte výrobce, poprodejní servis nebo odborníka, aby jej vyměnil.

Příslušenství

1 Nasávací hadice
2 Kovová trubka A/B
3 Suchá podlahová hubice
4 Tryska na mokré podlahy
5 Štěrbinový nástroj
6 Kartáč na prach

Jednotlivé spínače

motoru - výběr ze 3

úrovní výkonu

(1000/2000/3000

W)

Návod k obsluze

Operační kroky

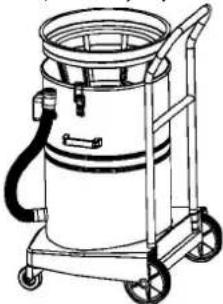

1. Upevněte kování podle čisticích prací. Pokud se jedná o vysávání prachu, měl by být látkový filtr upevněn; pokud se jedná o mokrou práci, měl by být látkový filtr odstraněn. (Obrázek 1).

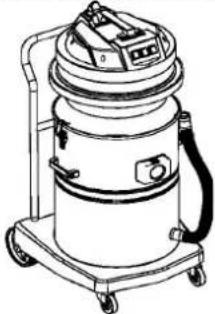

1. Nasad'te hlavu stroje na tělo stroje a ujistěte se, že střed vypínače v hlavě stroje je zarovnán se středem čtvercového konektoru. Poté upevněte dvě přezky pro upevnění těla stroje. (Obrázek 2).

1. Vložte konec hadice s krátkou spojkou do čtyřhranné spojky a zasuňte spínač čtyřhranné spojky do drážky krátké spojky. Druhý konec hadice by měl být připojen pomocí různých tvarovek podle čisticích prací, jako je sestava trysky pro suchou podlahu, sestava trysky pro mokrou podlahu. (Obrázek 3).

1. Po upevnění všech armatur potřebných pro práci je možné stroj provozovat.

Pozor

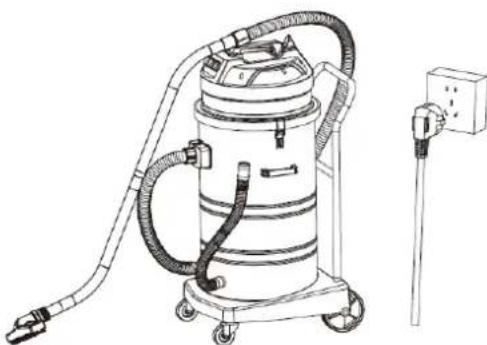

Před použitím se ujistěte, že je k dispozici ochrana proti úniku. Zkontrolujte napětí na typovém štítku a ujistěte se, že napětí, které používáte, je vhodné pro daný stroj. Zkontrolujte, zda jsou napájecí kabel, zástrčka a vypínač neporušené. Zatímco stroj pracuje, napájecí kabel by měl být umístěn za hlaveň a trysku. (Obrázek 4).

1. Pokud jde o úzkou a drsnou podlahu, připojte štěrbinový nástavec nebo prachový kartáč přímo k hadici, abyste provedli čištění

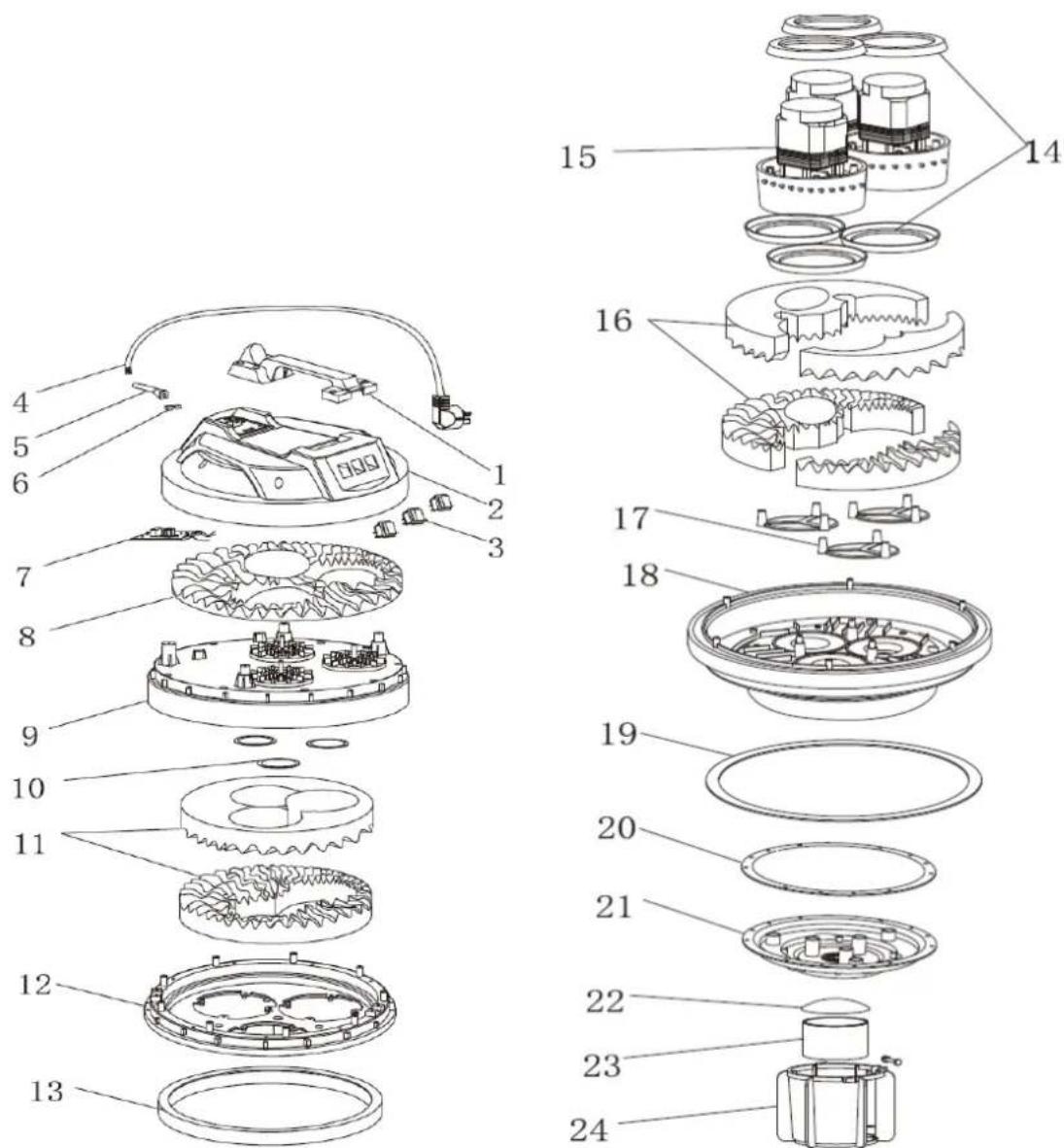

Schéma stroje

1. Držák	2. Horní kryt	3. Vypínač napájení	4. Napájecí kabel
5. Pouzdro	6. Držák linky	7. Obvodová deska	8. Povrchová krycí houba
9. Povrchový kryt	10. Těsnění víka povrchu	11. Horní škrtící houba	12. Sytič motoru (černý)
13. Vnitřní škrtící houba	14. Motorová zástěra	15. Motor	16. Základní houba
17. Trojúhelníková podložka	18. Motorová základna	19. Základní zástěra	20. Těsnění držáku
21. Držák nosiče bójí	22. Kryt bóje	23. Bóje	24. Stojan na bóje
25. Látková filtrační zástěra	26. Látkový filtr	27. Nádrž 80 litrů	28. Rukojeti nádrže
29. Montáž přezek nádrže	30. Čep pro vytahování jádra	31. Sestava čtvercového konektoru	32. Matice vypouštěcí hadice
33. Konektor vypouštěcí hadice	34. Hadicová svorka	35. Výpustná hadice	36. Píst vypouštěcí hadice
37. Dvojité zástěry odtokové hadice	38. Hák na vypouštěcí hadici	39. Loketní opěrka	40. Podstavec rámu
41. Osa rámu	42. Velké zadní kolo	43. Doraz nápravy	44. Rám předního kola
45. Krátký konektor	46. Hadice	47. Dlouhý konektor	48. Kovová trubka A

1. Kovová trubka B

2. Sestava suché trysky

3. Sestava mokré trysky
