MANUAL DE USUARIO Floorclean 80Pro+ Ulsonix

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia creada en la traducción no es vinculante y no tiene efecto legal para fines de cumplimiento o cementación. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

Descripción del parámetro Valor del parámetro
Nombre del producto	Aspiradora en seco y húmedo
Modelo	FLOORCLEAN 80PRO+
Tensión nominal [V~] / frecuencia [Hz]	230/50
Potencia nominal [W]	3000
Grado de protección IP	IPX4
Capacidad [L]	80
Dimensiones (anchura × profundidad × altura) [mm]	540 x 495 x 1025
Peso [kg]	24

DECLARACIÓN IMPORTANTE

1. El contenido de este manual es para todos los usuarios. Lea atentamente este manual.
2. El fabricante no asume ninguna responsabilidad por cualquier daño que pueda resultar del uso de la máquina sin seguir este manual.
3. El fabricante no asume ninguna responsabilidad por cualquier daño debido a modificaciones, desmontaje o cualquier otra operación en la máquina.
4. Este manual proporciona instrucciones importantes sobre el funcionamiento del producto. El fabricante se reserva el derecho de actualizarlo y revisarlo. Si existe alguna diferencia, prevalecerá el producto real.

Atención

• Este manual incluye instrucciones sobre el funcionamiento y el mantenimiento.
• Lea atentamente este manual antes de utilizar y realizar mantenimiento a la máquina.

Descripción de símbolos

Advertencia. El texto que comienza con este símbolo está estrechamente relacionado con la seguridad, lo que indica posibles accidentes y lesiones humanas. Si el símbolo aparece en un capítulo, se debe leer el texto que comienza con un símbolo de "advertencia" en el capítulo.

El texto que comienza con este símbolo indica lo que provocará daños a la máquina. Si el símbolo aparece en un capítulo, lea el texto que comienza con el símbolo de “precaución” en el capítulo.

Siga las notas durante la operación.

Manténgalo alejado de materiales inflamables o explosivos y soluciones corrosivas.

Lea el manual de funcionamiento y las instrucciones antes de poner en marcha la máquina.

Mantener alejado del fuego.

Indicación de corriente fuerte y evitación del agua.

Información de mantenimiento

Tenga en cuenta que los siguientes casos harán que la garantía sea inválida:

1. Cualquier daño causado a la máquina por una reparación no autorizada.
2. Cualquier daño causado por la instalación de componentes o accesorios no autorizados.
3. Cualquier daño causado por operar sin obedecer el manual del producto.
4. Cualquier daño que no se deba a razones relacionadas con la calidad.

Mantenimiento diario

Al finalizar el trabajo de limpieza:

1. Limpie los residuos del cañón después de su uso. Limpie periódicamente los accesorios y verifique si hay perforaciones o fugas de aire.
2. Compruebe que el cable de alimentación y el enchufe estén intactos. Enrolle el cable de alimentación y cuélguelo en la cubierta superior.
3. Después de aspirar, asegúrese de que el aire que entra esté limpio. Retire las obstrucciones y asegúrese de que la cubierta de la boya esté colocada correctamente.
4. Compruebe si el barril está limpio y si los accesorios, como la manguera, las boquillas y el filtro de tela, están obstruidos.
5. Compruebe si la potencia de succión de la máquina es normal. En caso contrario, verifique si los accesorios conectados están bien conectados y si el sello de la base del motor está en buen estado.
6. Verifique el trabajo de limpieza. Si se trata de una aspiradora de polvo, coloque el filtro de tela. Si se trata de un trabajo húmedo, retire el filtro de tela. Sin embargo, la máquina no se puede utilizar para limpiar áreas con demasiados residuos y barro.

Solución de problemas mediante comprobaciones periódicas

1. Si hay suciedad en el filtro de tela, límpielo a fondo.
2. Si hay demasiada basura en el barril, límpielo.
3. Si la manguera y las boquillas están obstruidas, limpie la manguera y las boquillas.

En los siguientes casos nuestra empresa no acepta ninguna responsabilidad.

1. Verifique el voltaje en la placa de identificación y asegúrese de que el voltaje que está utilizando sea adecuado para la máquina. Nuestra empresa no acepta ninguna responsabilidad por daños o lesiones humanas causadas por el uso de fuentes de energía incorrectas.
2. No utilice la máquina por encima de su carga. Nuestra empresa no acepta ninguna responsabilidad por daños a cualquier componente causados por el uso de la máquina por encima de su carga.

3. No utilice la máquina en entornos adversos, como ácidos, alcalinos o con temperaturas demasiado altas o demasiado bajas. Nuestra empresa no acepta ninguna responsabilidad por daños, accidentes o lesiones humanas causadas por el uso de la máquina en este tipo de entorno.

4. Utilice y mantenga la máquina de acuerdo con el manual del producto. Nuestra empresa no acepta ninguna responsabilidad por problemas o daños causados por no obedecer el manual del producto.

5. Nuestra empresa no acepta ninguna responsabilidad por daños o lesiones personales causados por la reinstalación de la máquina sin permiso.

Precauciones de seguridad

Este manual contiene información importante sobre el uso seguro de la máquina, guía de funcionamiento, recomendaciones y aspectos que requieren atención. Por favor léalo atentamente. No hacer:

• No bloquee el lugar de ventilación ni el lugar de descarga de calor;
  • No mueva, cambie ni cubra el cartel de información de seguridad;
• Para garantizar la seguridad personal, la máquina debe ser operada por un técnico capacitado. (Los nuevos usuarios pueden recibir capacitación sobre el funcionamiento básico en el campo por parte del agente de ventas).

Precauciones de seguridad

Precauciones antes de poner en marcha la máquina:

1. Verifique el voltaje en la placa de identificación y asegúrese de que el voltaje que está utilizando sea adecuado para la máquina. En caso contrario no lo utilice.
2. Compruebe que el cable de alimentación, el enchufe y el interruptor estén intactos.
3. Compruebe si el interruptor de la máquina está alineado con el conector cuadrado. De lo contrario, ajústelo para alinearlo con el conector cuadrado; de lo contrario, algunos otros accesorios podrían romperse fácilmente.
4. Compruebe si el barril está limpio y si los accesorios, como la manguera, las boquillas y el filtro de tela, están obstruidos.
5. Compruebe si la potencia de succión de la máquina es normal. En caso contrario, verifique si los accesorios conectados están bien conectados y si el sello de la base del motor está en buen estado.
6. Verifique el trabajo de limpieza. Si se trata de una aspiradora de polvo, coloque el filtro de tela. Si se trata de un trabajo húmedo, retire el filtro de tela. Sin embargo, la máquina no se puede utilizar para limpiar áreas con demasiados residuos y barro.

Precauciones durante el funcionamiento de la máquina

1. Compruebe si el enchufe del cable de alimentación está bien conectado y es estable. De lo contrario, la máquina funcionará a intervalos y la potencia de succión del motor no será suficiente, lo que afectará la vida útil del motor.
2. Si hay mucha espuma limpiadora en el agua mientras se succiona agua, es necesario colocar la cantidad adecuada de solución antiespumante en el barril, de lo contrario, la espuma es fácil que ingrese al motor y lo dañe.
3. Mientras la máquina esté en funcionamiento, el cable de alimentación no debe ser demasiado largo, por lo que no prolongue el cable de alimentación sin permiso. Y el diámetro del cable no puede ser más corto que el diámetro especificado. No haga círculos alrededor del cable, ya que esto generaría un campo magnético y provocaría un bajo voltaje en la máquina.
4. Preste atención al sonido de la máquina. Si el sonido se vuelve profundo, verifique si la manguera y el cañón están llenos de residuos. Si es así, limpie la manguera y el barril.
5. No coloque el cañón boca abajo para evitar que entre líquido, incluso corrosivo, en el motor. Retire el cabezal de la máquina antes de manipular el líquido en el barril.
6. No utilice la máquina durante mucho tiempo seguido. Y mantenga el tiempo de trabajo continuo dentro de las 2 horas para extender la vida útil.

Precauciones de seguridad

Reglamento de uso seguro

Siga las siguientes precauciones básicas antes de utilizar la máquina:

1. Antes de reparar los componentes, apague la máquina y desenchufe el cable de alimentación.
2. Antes de desmontar cualquier parte conectada de la máquina, apague la máquina y desconecte el enchufe de alimentación.
3. Los niños no pueden utilizar esta máquina.
4. Si el cable de alimentación está roto, para evitar peligros, póngase en contacto con el fabricante, el servicio posventa o un profesional para sustituirlo.

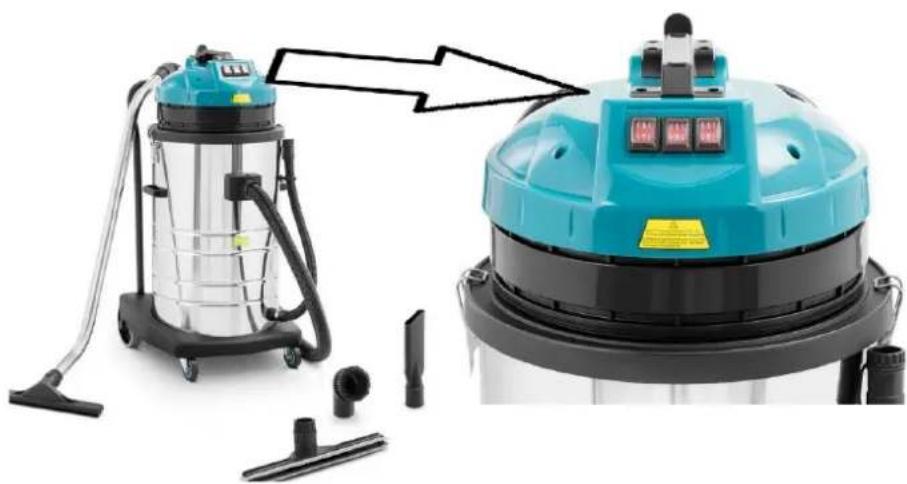

Accesorios

1

1 Manguera de aspiración
2 Tubo metálico A/B
3 Boquilla para suelo seco
4 Boquilla para suelos mojados
5 Herramienta para grietas
6 Cepillo para polvo

Interruptores de motor individuales: elección de 3 niveles de potencia (1000/2000/3000 W)

Instrucciones de funcionamiento

Pasos de operación

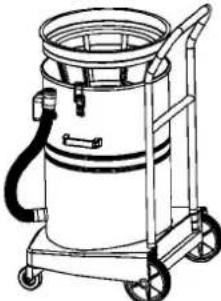

1. Fijar los accesorios según el trabajo de limpieza. Si se trata de una aspiración de polvo, se debe fijar el filtro de tela; si se trata de un trabajo húmedo, se debe quitar el filtro de tela. (Figura 1).

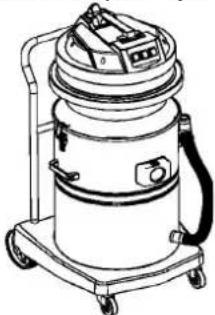

1. Coloque el cabezal de la máquina sobre el cuerpo de la máquina y asegúrese de que el centro del interruptor de encendido en el cabezal de la máquina esté alineado con el centro del conector cuadrado. A continuación, abroche las dos hebillas para fijar el cuerpo de la máquina. (Figura 2).

1. Coloque el extremo de la manguera con el conector corto en el conector cuadrado e inserte el interruptor del conector cuadrado en la ranura del conector corto. El otro extremo de la manguera debe conectarse con diferentes accesorios según el trabajo de limpieza, como el conjunto de boquilla para piso seco o el conjunto de boquilla para piso húmedo. (Figura 3).

1. Una vez fijados todos los accesorios necesarios para el trabajo, se puede poner en funcionamiento la máquina.

Atención

Asegúrese de que haya protector contra fugas disponible antes de su uso. Verifique el voltaje en la placa de identificación y asegúrese de que el voltaje que está utilizando sea adecuado para la máquina. Compruebe que el cable de alimentación, el enchufe y el interruptor estén intactos.

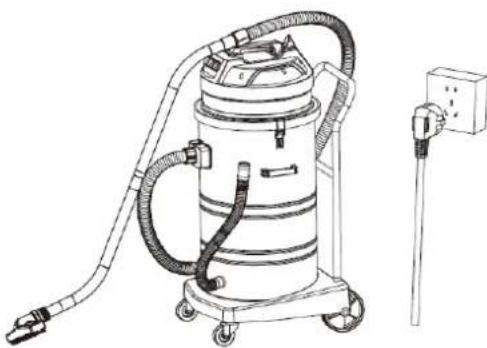

Mientras la máquina esté en funcionamiento, el cable de alimentación debe colocarse detrás del cañón y de la boquilla. (Figura 4).

1. En el caso de suelos estrechos y rugosos, conecte la herramienta para grietas o el cepillo para polvo directamente a la manguera para realizar el trabajo de limpieza.

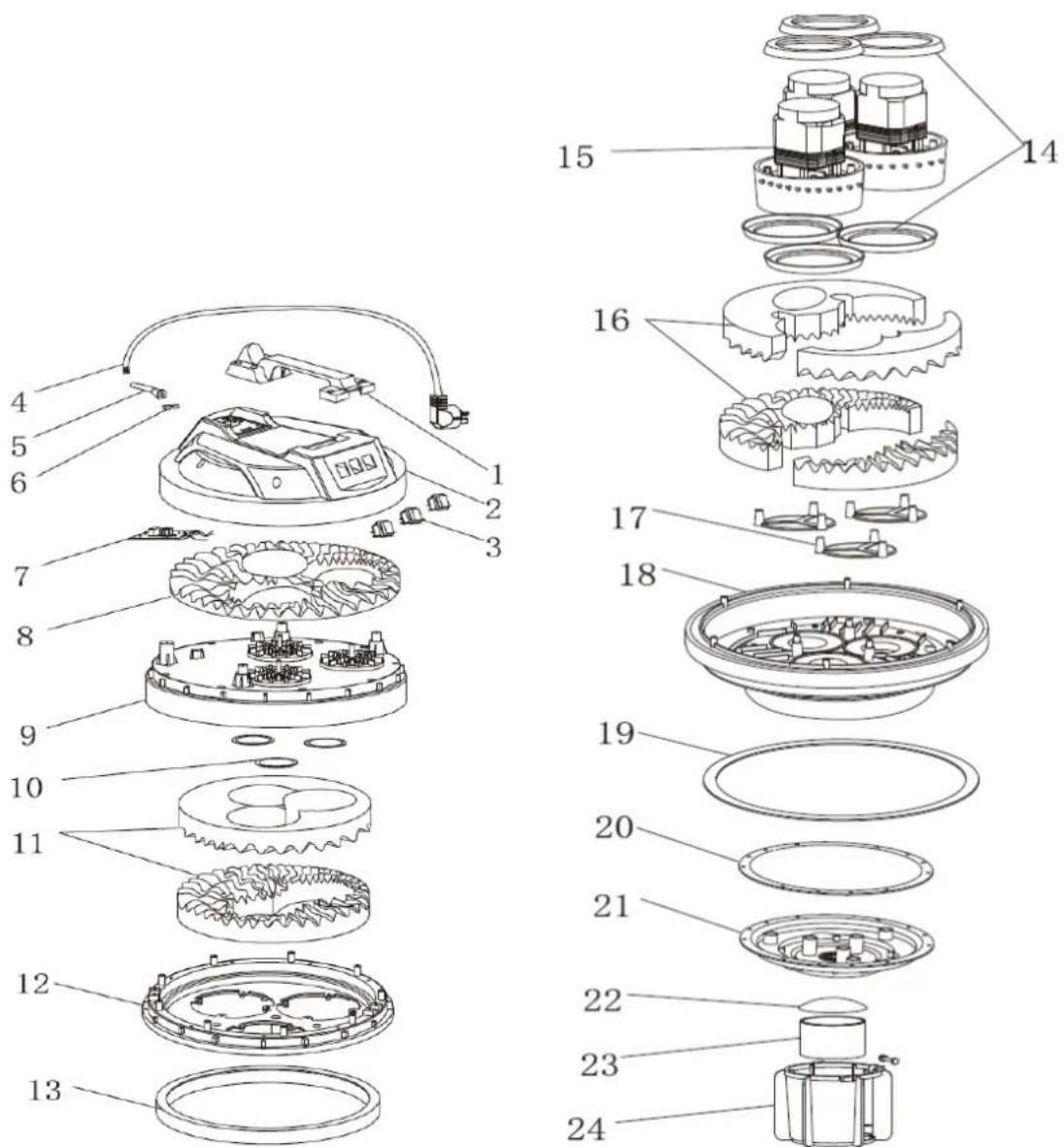

Diagrama de la máquina

1. Agarradero
2. Tapa superior
3. Interruptor de encendido
4. Cable de alimentación
5. Cojinete
6. Titular de la línea
7. Tarjeta de circuitos
8. Esponja para cubrir superficies
9. Cobertura de superficie
10. Sello de cubierta de superficie
11. Esponja de estrangulamiento superior
12. Estrangulador del motor (negro)
13. Esponja de estrangulamiento interior
14. Delantal de motor
15. Motor
16. Esponja base
17. Almohadilla triangular
18. Base del motor
19. Delantal de base
20. Sello del titular
21. Soporte para boyas
22. Cubierta de boya
23. Boya
24. Estante para boyas
25. Delantal de tela con 26. Filtro de tela filtro
26. Tanque de 80 litros
27. Manijas del tanque
28. Conjunto de hebillas de tanque
29. Pasador extractor de núcleo
30. Conjunto de conector cuadrado
31. Tuerca de la manguera de drenaje
32. Conector de manguera de drenaje
33. Abrazadera de la manguera
34. Manguera de desagüe

35. Pistón de la manguera de drenaje

36. Delantales dobles para manguera de drenaje

37. Eje del bastidor
38. Conector corto

39. Tubo de metal B

40. Gancho para manguera de drenaje

41. Rueda trasera grande
42. Manguera

43. Conjunto de boquilla seca

44. Reposabrazos

45. Tope de eje
46. Conector largo

47. Conjunto de boquilla húmeda

48. Base del bastidor

49. Rueda delantera del cuadro
50. Tubo de metal A
