NAUDOJIMO INSTRUKCIJA Floorclean 80Pro+ Ulsonix

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra privalomi ir neturi teisinės galios atitikties ar cementavimo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametrų aprašymas	Parametrų reikšmė
Produkto pavadinimas	Šlapias ir sausas dulkių siurblys
Modelis	FLOORCLEAN 80PRO+
Nominali įtampa [V~] / dažnis [Hz]	230/50
Nominali galia [W]	3000
Apsaugos reitingas IP	IPX4
Talpa [l]	80
Matmenys [plotis x gylis x aukštis; mm]	540 x 495 x 1025
Svoris [kg]	24

SVARBUS PAREIŠKIMAS

1. Šio vadovo turinys skirtas visiems vartotojams. Prašome atidžiai perskaityti šj vadovą.
2. Gamintojas neprisiima jokios atsakomybės už žalą, atsiradusią dėl mašinos naudojimo nesilaikant šios instrukcijos.
3. Gamintojas neprisiima atsakomybės už žalą, atsiradusią dėl mašinos modifikavimo, išmontavimo ar kitų operacijų.
4. Šiame vadove pateikiamos svarbios produkto naudojimo instrukcijos. Gamintojas pasilieka teisę jį atnaujinti ir taisyti. Jei yra kokių nors skirtumų, pirmenybė teikiama faktiniam produktui.

Dèmesio

• Šiame vadove pateikiamos naudojimo ir priežiūros instrukcijos.
• Atidžiai perskaitykite šj vadovą prieš naudodami mašiną ir ją prižiūrėdami.

Simbolių aprašymas

jspėjimas . Tekstas, prasidedantis šiuo simboliu, yra glaudžiai susijęs su sauga, o tai rodo s nelaimingus atsitikimus ir žmonių sužalojimus. Jei simbolis yra skyriuje, reikia perskaityti e esantį tekstą, prasidedanti „jspėjimo“ simboliu.

Tekstas, prasidedantis šiuo simboliu, nurodo, kas sugadins mašiną. Jei simbolis yra skyriuje, itykite tekstą, prasidedantį simboliu „atsargiai“.

Eksploatacijos metu laikykitės nurodymų.

Laikykite jj nuo degių ar sprogių medžiagų ir korozinių tirpalų.

Prieš paleisdami mašiną perskaitykite naudojimo instrukciją ir instrukciją.

Laikykite jj toliau nuo ugnies.

Indikacija stipriai srovei ir vandens vengimui.

Techninės priežiūros informacija

Atkreipkite dėmesį, kad garantija negalios šiais atvejais:

1. Bet kokia žala, padaryta mašinai dėl neteisėto remonto.
2. Bet kokia žala, atsiradusi dėl neleistinų komponentų ar priedų montavimo.
3. Bet kokia žala, atsiradusi dėl gaminio vadovo nesilaikymo.
4. Bet kokia žala, atsiradusi ne dėl su kokybe susijusių priežasčių.

Kasdienė priežiūra

1. Išvalykite šiukšles statinėje po naudojimo. Reguliariai valykite jungiamąsias detales ir patikrinkite, ar nėra perforacijos ar oro nuotėkio.
2. Patikrinkite, ar nepažeisti maitinimo laidas ir kištukas. Suvyniokite maitinimo laidą ir pakabinkite juos ant viršutinio dangčio.
3. Po siurbimo jsitikinkite, kad jleidžiamas oras yra skaidrus. Pašalinkite kamščius ir jsitikinkite, kad plūduro dangtis tinkamai uždėtas.
4. Patikrinkite, ar statinė išvalyta ir ar neužsikimštos jungiamosios detalės, pvz., žarna, purkštukai ir audinio filtras.
5. Patikrinkite, ar mašinos siurbimo galia yra normali. Jei ne, patikrinkite, ar gerai prijungtos jungiamosios detalės ir ar tvarkingas variklio pagrindo sandariklis.
6. Patikrinkite valymo darbus. Jei tai yra dulkių siurbimas, uždėkite audinio filtrą. Jei darbas šlapias, nuimkite audinio filtrą. Tačiau mašina negali būti naudojama vietoms, kuriose yra per daug šiukšlių ir purvo, valyti.

Gedimų šalinimas reguliariai tikrinant

1. Jei audinio filtre yra nešvarumu, gerai išvalykite audinio filtrą.
2. Jei statinėje yra per daug šiukšlių, išvalykite jas.
3. Jei žarna ir purkštukai užsikimše, išvalykite žarną ir purkštukus.

Toliau nurodytais atvejais mūsų įmonė neprisiima jokios atsakomybės.

1. Patikrinkite vardinėje plokštelėje nurodytą įtampą ir įsitikinkite, kad naudojama įtampa tinka aparatui. Mūsų įmonė neprisiima atsakomybės už žalą ar žmonių sužalojimus, padarytus naudojant netinkamus maitinimo šaltinius.
2. Nenaudokite mašinos virš jos apkrovos. Mūsų įmonė neprisiima atsakomybės už bet kokių komponentų žalą, padarytą naudojant mašiną virš apkrovos.
3. Nenaudokite mašinos nepalankioje aplinkoje, pvz., rūgštinėje, šarminėje ir per aukštos arba per žemos temperatūros aplinkoje. Mūsų įmonė neprisiima atsakomybės už žalą, nelaimingus atsitikimus ar žmonių sužalojimus, atsiradusius naudojant mašiną tokioje aplinkoje.

4. Naudokite ir prižiūrėkite mašiną pagal gaminio vadovą. Mūsų įmonė neprisiima atsakomybės už problemas ar žalą, atsiradusią dėl gaminio vadovo nesilaikymo.

5. Mūsų įmonė neprisiima atsakomybės už žalą ar žmonių sužalojimus, atsiradusius permontavus mašiną be leidimo

Saugos priemonės

Šiame vadove pateikiama svarbi informacija apie saugų mašinos naudojimą, naudojimo vadovas, rekomendacijos ir dalykai, į kuriuos reikia atkreipti dėmesį. Atidžiai perskaitykite.

Nedraudžiama:

• Neužblokuokite védinimo vietos ir šilumos išleidimo vietos;
• Nejudinkite, nekeiskite ir neuždenkite saugos informacinio ženklo;
• Siekiant užtikrinti asmeninį saugumą, mašiną turi valdyti apmokytas technikas. (Naujus vartotojus pardavimo agentas gali išmokyti atlikti pagrindines operacijas lauke.)

Saugos priemonės

Atsargumo priemonės prieš paleidžiant mašiną:

1. Patikrinkite vardinėje plokštelėje nurodytą įtampą ir įsitikinkite, kad naudojama įtampa tinka mašinai. Jei ne, nenaudokite jo.
2. Patikrinkite, ar nepažeisti maitinimo laidas, kištukas ir jungiklis.
3. Patikrinkite, ar mašinos jungiklis yra sulygiuotas su kvadratine jungtimi. Jei ne, sureguliukite jī taip, kad jis atitiktų kvadratinę jungtį, kitaip kai kurios kitos jungiamosios detalės gali būti lengvai sulūžusios.
4. Patikrinkite, ar cilindras išvalytas ir ar neužsikimštos jungiamosios detalės, pvz., žarna, purkštukai ir audinio filtras.
5. Patikrinkite, ar mašinos siurbimo galia yra normali. Jei ne, patikrinkite, ar gerai prijungtos jungiamosios detalės ir ar tvarkingas variklio pagrindo sandariklis.
6. Patikrinkite valymo darbus. Jei tai yra dulkių siurbimas, uždėkite medžiaginį filtrą. Jei darbas šlapias, nuimkite audinio filtrą. Tačiau mašina negali būti naudojama vietoms, kuriose yra per daug šiukšlių ir purvo, valyti.

Atsargumo priemonės dirbant su mašina

1. Patikrinkite, ar maitinimo laido kištukas prijungtas gerai ir stabiliai. Jei ne, mašina dirbs stambiai ir variklio siurbimo galios nepakaks, o tai turės įtakos variklio eksploatavimo trukmei.
2. Jei siurbiant vandenj vandenyje yra daug valymo putu, j statinę būtina jpilti atitinkamą kiekj putu šalinimo tirpalo, kitaip putos lengvai pateks j variklj ir jj sugadins.
3. Kol mašina veikia, maitinimo laidas neturi būti per ilgas, todėl neilginkite maitinimo laido be leidimo. Ir kabelio skersmuo negali būti trumpesnis už nurodytą skersmenį. Neapsukite kabelio, nes tai sukurs magnetinį lauką ir sukels žemą įrenginio įtampą.
4. Atkreipkite dėmesį į mašinos garsą. Jei garsas tampa gilus, patikrinkite, ar žarnoje ir cilindre nėra šiukšlių. Jei taip, išvalykite žarną ir vamzdelį.
5. Neverskite statinės aukštyn kojomis, kad į variklį nepatektų skysčio, įskaitant korozinį skystį. Prieš pradėdami dirbti su skysčiu statinėje, nuimkite mašinos galvutę.
6. Nenaudokite mašinos ilgą laiką be pertraukos. Ir išlaikykite nepertraukiamo darbo laiką per 2 valandas, kad prailgintumėte tarnavimo laiką.

Saugos priemonės

Saugaus naudojimo reguliavimas

Prieš naudodami mašiną, laikykitės šių pagrindinių atsargumo priemonių:

1. Prieš taisydami komponentus, išjunkite mašinos maitinimą ir ištraukite maitinimo kištuką.
2. Prieš išardydami bet kurią prijungtą įrenginio dalį, išjunkite mašinos maitinimą ir ištraukite maitinimo kištuką.
3. Vaikams neleidžiama naudotis šia mašina.
4. Jei maitinimo laidas nutrūkęs, kad išvengtumėte pavojaus, kreipkitės į gamintoją, garantinį aptarnavimą arba profesionalų asmenį, kad jis jį pakeistų.

Priedai

1

2

1 Siurbimo žarna
2 Metalinis vamzdis A/B
3 Sausų grindų antgalis
4 Antgalis šlapioms grindims
5 Plyšio įrankis
6 Dulkių šepetėlis

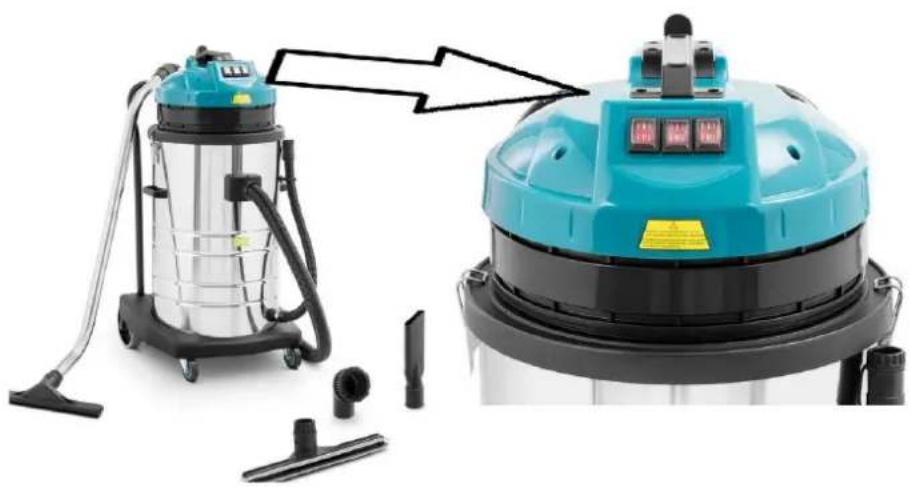

Atskiri variklio jungikliai – galima rinktis iš 3 galios lygių (1000/2000/3000 W)

Naudojimo instrukcija

Veikimo žingsniai

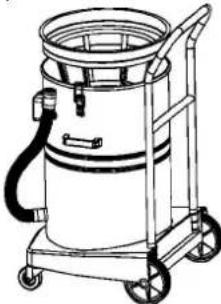

1. Pritvirtinkite jungiamąsias detales pagal valymo darbus. Jei tai yra dulkių siurbimas, reikia pritvirtinti audinio filtrą; jei darbas šlapias, reikia nuimti audinio filtrą. (1 pav.).

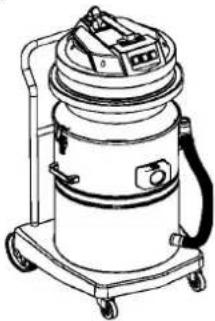

1. Uždėkite mašinos galvutę ant mašinos korpuso ir įsitikinkite, kad maitinimo jungiklio centras mašinos galvutėje yra sulygiuotas su kvadratinės jungties centru. Tada pritvirtinkite dvi sagtis, kad pritvirtintumėte mašinos korpusą. (2 pav.).

1. Jkiškite žarnos galą su trumpaja jungtimi i kvadratinę jungtį ir jkiškite kvadratinės jungties jungiklj i trumposios jungties griovelį. Kitas žarnos galas turi būti pritvirtintas skirtingomis jungiamosiomis detalėmis, atsižvelgiant i valymo darbus, pvz., sausų grindų antgalio mazgą, šlapių grindų antgalį. (3 pav.).

1. Sutvarkius visus darbui reikalingus furnitūras, mašiną galima eksploatuoti.

Dèmesio

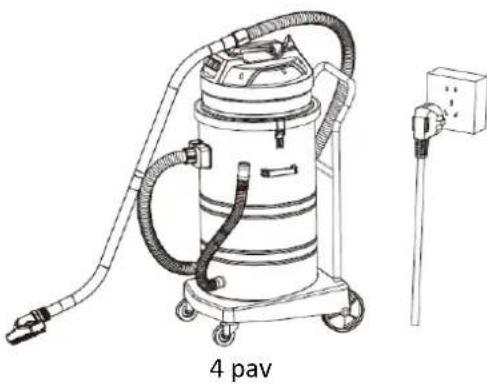

Prieš naudodami įsitikinkite, kad yra apsauga nuo nuotėkio. Patikrinkite vardinėje plokštelėje nurodytą įtampą ir įsitikinkite, kad naudojama įtampa tinka mašinai. Patikrinkite, ar nepažeisti maitinimo laidas, kištukas ir jungiklis. Kol mašina veikia, maitinimo laidą reikia uždėti už cilindro ir antgalio. (4 pav.).

1. Jei grindys yra siauros ir grubios, sujunkite plyšio įrankį arba dulkių šepetėlj tiesiai su žarna, kad atliktumėte valymo darbus.

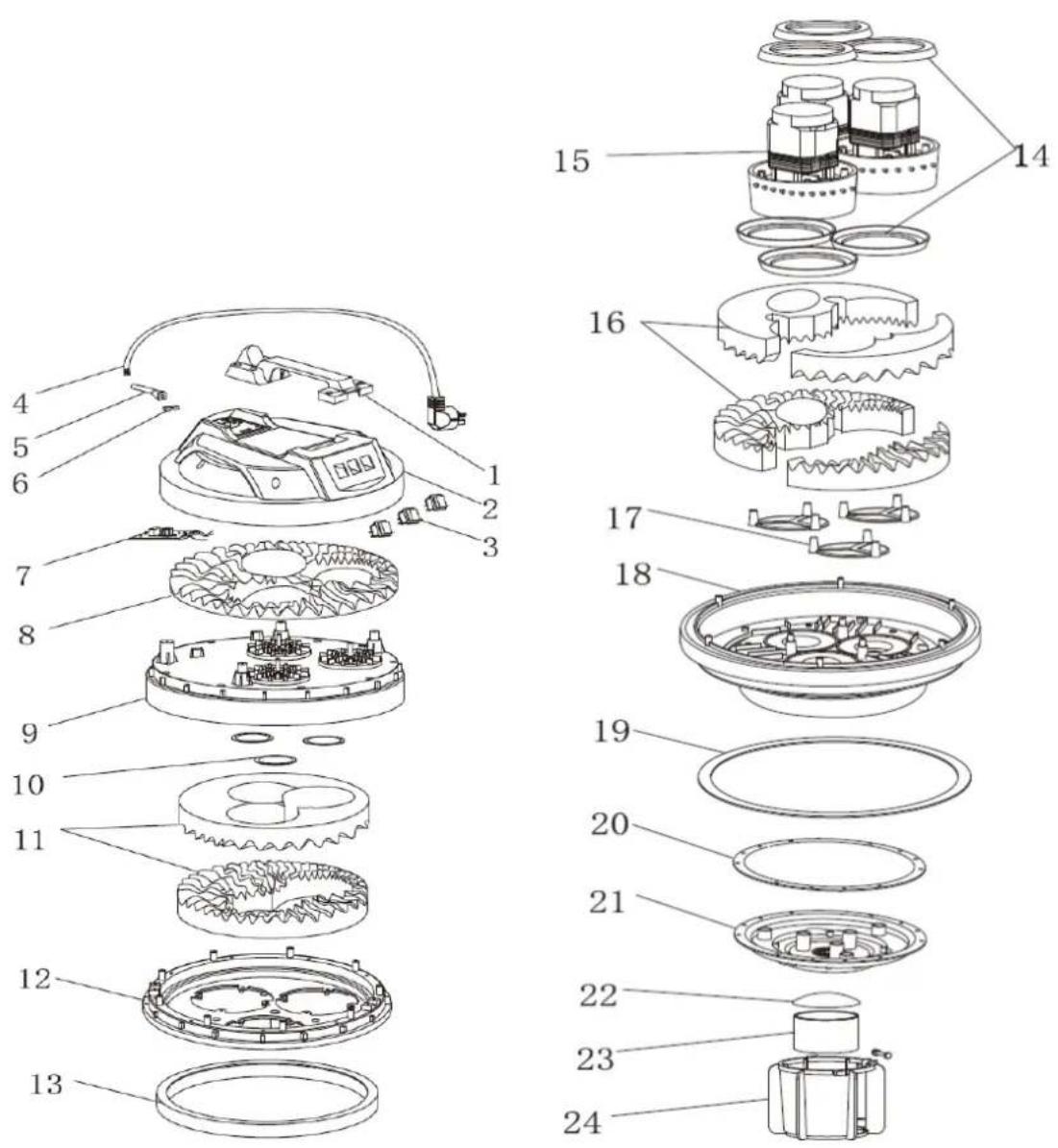

Mašinos schema

1. Rankena5. Ivorė	2. Viršutinis dangtelis6. Linijos laikiklis	3. Maitinimo jungiklis7. Grandinės plokštė	4. Maitinimo kabelis8. Paviršiaus dangoskempinė
9. Paviršiaus danga	10. Paviršiausdangteliosandariklis	11. Viršutinė droseliokempinė	12. Variklio droselis(juodas)
13. Vidinė droseliokempinė	14. Variklio prijuostė	15. Variklis	16. Bazinė kempinė
17. Trikampis padas	18. Variklio bazė	19. Bazinė prijuostė	20. Laikikliosandariklis
21. Plūduro stovolaikiklis	22. Plūduro dangtis	23. Plūduras	24. Plūdurų stovas
25. Audinio filtroprijuostė	26. Audinio filtras	27. 80 litrų bakas	28. Bako rankenos
29. Cisternos sagčiųsurinkimas	30. Šerdies ištraukimokaištis	31. Kvadratinėsjungties surinkimas	32. Išleidimo žarnosveržlė
33. Išleidimo žarnosjungtis	34.Žarnos spaustukas	35. Išleidimo žarna	36. Išleidimo žarnosstūmoklis
37. Išleidimo žarnosdvigubosprijuostės	38. Išleidimo žarnoskabliukas	39. Porankis	40. Rėmo pagrindas

1. Rèmo ašis
2. Didelis galinis ratas 43. Ašies kamštis
3. Rémas priekinis ratas
4. Trumpa jungtis
5. Žarna
6. Ilga jungtis
7. Metalinis vamzdis A
8. Metalinis vamzdis B
9. Sauso purkštuko mazgas
10. Šlapio purkštuko surinkimas
