NÁVOD NA OBSLUHU AKS 2040-25 Lion Set Grizzly

Preklad originálneho návodu na obsluhu

H 3 8

SK Preklad originálneho návodu na obsluhu 209

Vložení/vyjmutí akumulátoru ..... 175

Zapínání 175

Vybalte prístroj a zkontrolujte, zda je kompletní.

Hladina akustického tlaku

(L_pA) 86,2 dB(A); K_pA = 3,0 dB

Hladina akustického výkonu (L _WA )

Vložení/vyjmutí akumulátoru

Pred prvým uvedením do prevádzky si pozorne prečítajte tento návod na obsluhu, aby ste zabránili nesprávnemu zaobchádzaniu. Návod dobre uschovajte a postúpte ho nasledujúcemu používateľovi, aby boli informácie kedykol'vek k dispozícii.

Obsah

Používanie na určený účel......210

Všeobecný opis 210

Rozsah dodávky 210

Opis funkcie....210

Prehl'ad 210

pre elektrické náradie 212

Bezpečnostné funkcie 218

Uvedenie do prevádzky......218

Montáž lišty a pílovej reťaze......218

Napnutie pílovej ret'aze 219

Mazanie ret'aze....219

Obsluha 220

Zobrazenie stavu nabitia 220

Vloženie/vybratie akumulátora ..... 220

Zapnutie....220

Kontrolabrzdyret'aze 220

Kontrola automatiky oleja 221

Výmena lišty/pílovej reťaze ...... 221

Umožnenie zabehnutia novej pílovej ret'aze....227

Údržba lišty....227

Náhradné diely/príslušenstvo .....229

Vyhl'adávanie chýb....230

Preklad originálneho prehlásenia o zhode CE....240

Podrobný výkres ......241

Service-Center 241

Používanie na určený účel

Akumulátorová reťazová píla je skonštru- ovaná iba na pílenie dreva. Pre všetky ostatné spôsoby použitia (napr. rezanie muriva, plastu alebo potravín) prístroj nie je určený.

Prístroj je určený na použitie pre domácich majstrov. Nie je konštruované pre trvalú komerčnú prevádzku.

Zariadenie je určené pre dospelých. Mladiství nad 16 rokov môžu zariadenie používat' len pod dohl'adom.

Výrobca neručí za škody, ktvoré vzniknú iným používaním než podľa určenia alebo nesprávnou obsluhou. Tento prístroj nie je vhodný na komerčné používanie. Pri komerčnom používaní záruka zaniká.

Túto akumulátorovú ret'azovú pílu musí používať iba jedna osoba iba na pílenie dreva. Ret'azová píla sa musí držat' s pravou rukou na zadnom držadle a s l'avou rukou na prednom držadle. Pred použitím ret'azovej píly musí používatel' prečítat' a pochopit' všetky upozornenia a pokyny v návode na používanie. Používatel' musí nosit' primerané osobné ochranné prostriedky (OOP). Pomocou ret'azovej píly sa smie pílit' iba drevo. Materiály, ako napr. plast, kameň, kov alebo drevo, ktoré obsahujú cudzie telesá (napr. klince alebo skrutky), sa nesmú spracovávať!

Všeobecný opis

Obrázky pre obsluhu prístroja nájdete na stranách 2 – 4.

Rozsah dodávky

Vybal'te prístroj a skontrolujte, či je kompletný:

– Akumulátorová reťazová píla
– Lišta (vodiaca kol'ajnička)
- Pílová ret'az
– Ochranné puzdro na lištu
– 180 ml bio olej na pílovú ret'az
- Akumulátor
– Nabíjačka
– Návod na obsluhu pre akumulátor/nabíjačku
– Návod na obsluhu

Akumulátorová ret'azová píla je vybavená rýchloupínacím systémom ret'aze. Pílová ret'az po celom obvode sa vedie cez lištu (vodiacu kol'ajničku). Olejová automatika sa stará o kontinuálne mazanie ret'aze. Na ochranu používatel'a je prístroj opatrený rozličnými ochrannými zariadeniami.

Funkcia jednotlivých prvkov obsluhy je uvedená v nasledujúcich popisoch.

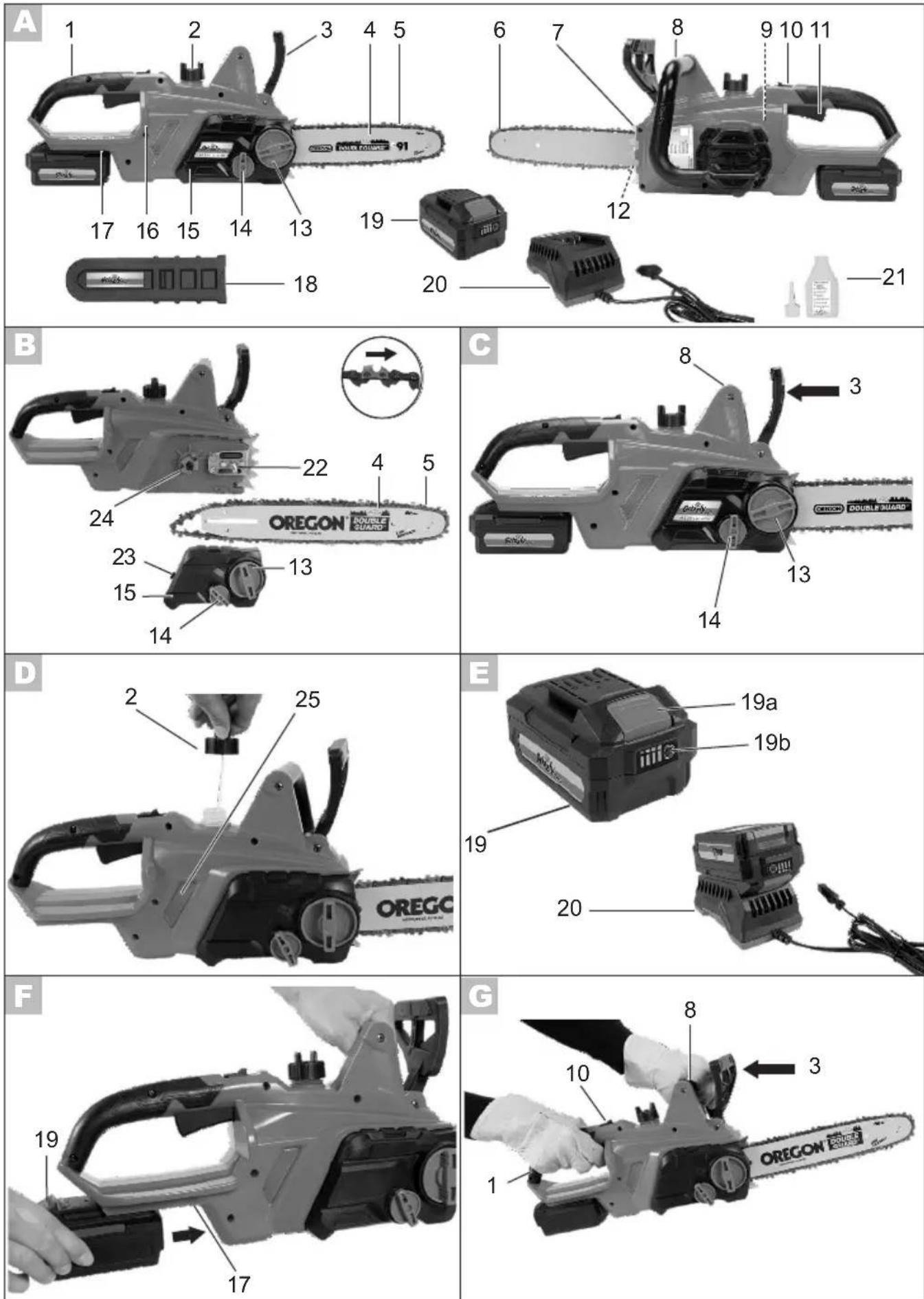

Prehl'ad

1 Zadné držadlo
2 Uzáver olejovej nádržky
3 Páka brzdy ret'aze/ predná ochrana ruky
4 Lišta (vodiaca kol'ajnička)
5 Pílová ret'az
6 Vratná hviezda
7 Doraz zubov
8 Predné držadlo
9 Motor (nie je vidiet')
10 Blokovanie zapnutia
11 Vypínač zap/vyp
12 Záchytný kolík ret'aze (nie je vidiet')

13 Upevňovacia skrutka pre kryt reťazového kolesa
15 Kryt ret'azového kolesa
16 Zadná ochrana ruky
17 Vodiaca kol'ajnička pre akumulátor
18 Ochranné puzdro na lištu
19 Akumulátor
20 Nabíjačka
21 Fl'aša oleja

22 Kolík kol'ajničky

Obsah olejovej nádržky ...... 220 ml

Lišta.... Oregon 120SDEA041

Pílová ret'az......Oregon 91PX045X

Hladina akustického tlaku

(L_pA) 86,2 dB(A); K_pA = 3,0 dB

Hladina akustického výkonu (L _WA )

nameraná.....96,1 dB(A); K_WA = 2,67 dB

zaručená .....98 dB(A)

Vibrácia (a _h )...... 2,47 m/s ^2 , K= 1,5 m/s ^2

Technické a optické zmeny môžu nastat' v priebehu vývoja bez oznámenia.

Všetky rozmery, pokyny a údaje tohto návodu na používanie sú bez záruky.

Právne nároky, ktoré sa stanovia na základe návodu na obsluhu, sa preto nemôžu uplatňovať.

Uvedená hodnota emisií vibrácii sa merala podľa normovaného skúšobného postupu a môže sa použit' pre vzájomné porovnanie elektrického náradia.

Uvedená hodnota emisií vibrácii sa môže tiež použiť na odhad počiatočného poza-stavenia.

Výstraha:

Hodnota emisií vibrácii sa môže odlišovať od skutočnej hodnoty pri používaní elektrického náradia v závislosti od druhu a spôsobu jeho používania.

Zat'aženie spôsobené vibráciami sa pokúste udržať tak malé, ako je to možné. Príkladné opatrenia na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní nástroja a obmedzenie pracovného času. Pritom treba zohl'adnit' všetky podiely cyklu prevádzky (napríklad časy, kedy je elektrické náradie vypnuté a také, kedy je zapnuté, ale bez zaťaženia).

Bezpečnostné pokyny

V tomto odseku sú uvedené základné bezpečnostné pokyny pri práci s prístrojom.

Ret'azová píla je nebezpečný prístroj, ktorý pri nesprávnom alebo nedbalom používaní môže spôsobit' vážne alebo dokonca smrteľné poranenia. Preto kvôli vašej bezpečnosti a bezpečnosti ostatných dodržiavajte nasledovné bezpečnostné pokyny a v prípade nejasností požiadajte odborníka o radu.

Symboly a piktogramy

Značky nebezpečenstva s údajmi na zabránenie poškodeniam zdra-via osôb alebo vecným škodám.

Príkazová značka (namiesto výkričníka je príkaz vysvetlený) s údajmi na zabránenie vzniku škôd.

Upozorňovacia značka s informáciami pre lepšiu manipuláciu s prístrojom.

Piktogramy na prístroji

Skôr ako budete pracovat's aku- mulátorovou ret'azovou pílou, oboznámte sa dobre so všetkými ovládacími prvkami. Nacvičte si manipuláciu s prístrojom a funkciu (odrezanie gul'atiny na koze na pílenie) a funkciu, spôsob činnosti techniky pílenia a osobné ochranné prostriedky si nechajte vysvetlit' prostredníctvom skúseného použí- vatel'a alebo odborníka.

Prečítajte si návod na obsluhu pa- triaci k stroju a dodržiavajte ho!

Noste osobné ochranné prostriedky. Zásadne noste ochranné okuliare alebo ochranu tváre a ochranu sluchu.

Noste ochrannú prilbu

Prístroj používajte vždy s obidvo- mi rukami.

Prístroj nevystavujte daždu. Prístroj nesmie byt ani vlhký, ani sa nesmie prevádzkovat' vo vlhkom prostredí.

Údržbárske a čistiace práce vyko- návajte zásadne iba pri vypnutom motore a vytiahnutom akumulátore.

Elektrické prístroje nepatria do do- mového odpadu

VÝSTRAHA! Prečítajte si všetky bezpečnostné upozornenia a návody. Zanedbania pri dodržia-

vaní bezpečnostných upozornení a návodov môžu spôsobit' zásah elektrickým prúdom, požiar a/alebo t'ažké zranenia.

Pre budúcnost' uschovajte všetky bezpečnostné upozornenia a návody.

a) Vašu pracovní oblast' udržujte čistú a dobre osvetlenú. Neporiadok a neosvetlené pracovné oblasti môžu viest' k úrazom.
b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horl'avé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu zapálit' prach alebo výpary.
c) Deti a iné osoby držte počas používania elektrického náradia mimo dosahu. Pri odvrátení pozornosti môžete stratit kontrolu nad prístrojom.

2) ELEKTRICKÁ BEZPEČNOSŤ

a) Pripojovacia zástrčka elektrického náradia musí súhlasit' so zásuvkou. Zástrčku nesmiete v žiadnom prípade menit'. Nepoužívajte zástrčku s adaptérom spolu s elektrickým náradím, ktoré je chránené uzemnením. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
b) Vyhnite sa kontaktu tela s uzemnenými povrchmi ako sú rúry, vykurovacie zariadenia, sporáky alebo

chladničky. Existuje zvýšené riziko zásahu elektrickým prúdom, keď je vaše telo uzemnené.

c) Chráňte elektrické náradie pred dažďom alebo vlhkostou. Vniknutie vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

d) Nvepoužívajte kábel na iný účel ako nosenie elektrického náradia, zavesenie alebo vytiahnutie zástrčky zo zásuvky. Kábel držte mimo dosahu tepla, oleja, ostrých hrán alebo pohybujúcich sa častí prístroja. Poškodené alebo zamotané káble zvyšujú riziko zásahu elektrickým prúdom..

e) Ked' pracujete s elektrickým náradím na vol'nom priestranstve, používajte iba predlžovací kábel, ktorý je vhodný aj pre vonkajšiu oblast'. Používanie predlžovacieho kábla vhodného pre vonkajšiu oblast' znižuje riziko zásahu elektrickým prúdom.

f) Ked' nie je možné zabránit' prevádzke elektrického náradia vo vlhkom prostredí, použite prúdový chránič s vypínacím prúdom 30 mA alebo menej. Použitie prúdového chrániča znižuje riziko zásahu elektrickým prúdom.

3) BEZPEČNOST OSÔB

Dbajte na to, že deti, osoby s obmedzenými telesnými, senzorickými alebo duševnými schopnost'ami alebo nedostatočnými skúsenost'ami a vedomost'ami alebo osoby, ktoré nie sú oboznámené s pokynmi, nesmú používať stroj. Miestne predpisy môžu stanovit' pre používatel'a obmedzenie veku.

a) Bud'te pozorní, dávajte pozor na to čo robíte a pri práci s elektrickým

náradím postupujte s rozvahou. Nepoužívajte elektrické náradie, ked' ste unavení alebo pod vplyvom drog, alkoholu alebo liekov.

Chvíl'ka nepozornosti pri používaní elektrického náradia môže spôsobit' vážne poranenia.

b) Noste osobné ochranné pomôcky a vždy ochranné okuliare. Nosenie osobných ochranný pomôcok ako protiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, podľa druhu použitia elektrického náradia, znižuje riziko poranení.
c) Zabráňte neúmyselnému uvedeniu do prevádzky. Uistite sa, či elektrické náradie je vypnuté, skôr než sa pripojíte na zdroj prúdu a/alebo akumulátor, zodvihnete ho alebo prenesiete. Ak pri prenášaní elektrického náradia máte prst na vypínači alebo pripojíte prístroj zapnutý na zdroj prúdu, môže to viest' k úrazom.
d) Skôr ako zapnete elektrické náradie, odstráňte nastavovacie nástroje alebo skrutkovače. Nástroj alebo klúč, ktorý sa nachádza v otáčajúcej sa časti prístroja, môže viest' k zraneniam.
e) Vyvarujte sa abnormálneho držania tela. Postarajte sa o bezpečný postoj a stále udržiavajte rovnováhu. Tak je možné elektrické náradie lepšie kontrolovať v neočakávaných situáciách.
f) Noste vhodný odev. Nenoste široké oblečenie alebo ozdoby. Vlasy, oblečenie alebo rukavice držte mimo pohybujúcich sa dielov. Vol'ný odev, ozdoby alebo dlhé vlasy môžu byt' zachytené pohybujúcimi sa čast'ami.
g) Ak možno namontovat' zariadenia na odsávania prachu a záchytné zariadenia, tak sa presvedčte, či sú tieto zapojené a či sa správne pou-

žívajú. Používanie odsávania prachu môže znížit' ohrozenia prachom.

h) Výstraha! Toto elektrické náradie vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností rušit' aktívne alebo pasívne lekárske implantáty. Aby sa znížilo nebezpečenstvo t'ažkých alebo smr-tel'ných zranení, odporúčame osobám s lekárskymi implantátmi, aby skôr než začnú elektrické náradie obsluhovať, prekonzultovali to so svojím lekárom a výrobcom medicínskeho implantátu.
i) Pravidelne meňte svoju pracovnú polohu. Pri dlhšom používaní zariadenia môže dôjst' vplyvom vibrácií k poruchám prekrvenia rúk. Dobu používania môžete predlížit' použitím vhodných rukavíc alebo pravidelnými prestávkami. Uvedomte si, že osobná predispozícia k horšiemu prekrveniu, nízke vonkajšie teploty alebo väčšie vynaložené sily pri práci skracujú dobu používania.
4) POUŽÍVANIE A ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM
a) Prístroj nepret'ažujte. Na vašu prácu používajte iba na to určené elektrické náradie. S vhodným elektrickým náradím pracujete lepšie a bezpečnejšie v uvedenom rozsahu výkonov.
b) Nepoužívajte žiadne elektrické náradie, ktorého spínač je chybný. Elektrické náradie, ktoré sa nedá viac zapnút' alebo vypnút', je nebezpečné a musí sa opravit'.
c) Vytiahnite siet'ovú zástrčku zo zá- suvky a/alebo vyberte akumulátor – predtým než vykonáte nastavenia prístroja, vymeníte diely príslušen- stva alebo odložíte prístroj.

– vždy, ked' sa používatel' vzdiali od stroja.
– pred odstránením blokovaní
– pred kontrolou, čistením alebo prácami so strojom/na stroji
- po dotyku s cudzím telesom, aby ste skontrolovali stroj vzhľadom na poškodenia.
– pre okamžitú kontrolu, keď stroj začne nadmerne vibrovat'.

Toto preventívne opatrenie bráni ne- úmyselnému spusteniu elektrického náradia.

d) Nepoužívané elektrické náradie uschovajte mimo dosahu detí. Ne- nechajte používať prístroj osoby, ktoré s týmto nie sú oboznámené alebo neprečítali tieto pokyny. Elek- trické náradie je nebezpečné, keď ho používajú neskúsené osoby.
e) Elektrické náradie ošetrujte so starostlivost'ou. Skontrolujte, či pohyblivé časti majú bezchybnú funkciu a nie sú zaseknuté, či diely nie sú zlomené alebo sú poškodené tak, že bude ovplyvnená funkcia elektrického náradia. Poškodené diely nechajte pred použitím prístroja opravit'. Veľa úrazov má svoju príčinu v zle udržiavanom elektrickom náradí.
f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami sa menej zasekávajú a je ich možné viest' l'ahšie.
g) Elektrické náradie, príslušenstvo, vložené nástroje atd'. používajte podl'a týchto pokynov. Pritom dodržiavajte pracovné podmienky a vykonávanú činnost'. Používanie elektrického náradia na iné ako plánované aplikácie môže viest' k nebezpečným situáciám.

5) STAROSTLIVÉ ZAOBCHÁDZANIE A POUŽÍVANIE NÁRADIA S AKUMULÁTORMI

• Akumulátory nabíjajte len v nabíjačkách, ktoré sú odporúčané výrobcom. V prípade nabíjačiek, ktoré sú vhodné len pre určený typ akumulátorov, pretrváva nebezpečenstvo požiaru, ked' sa používajú s inými akumulátormi.
• V elektrickom náradí používajte len akumulátory, ktoré sú pre ne určené. Používanie iných akumulátorov môže spôsobit' poranenia alebo nebezpečenstvo požiaru.
• Nepoužívané akumulátory nemajte v blízkosti kancelárskych spôn, mincí, kl'účov, ihiel, skrutiek alebo iných kovových predmetov, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popáleniny alebo požiar.
• Pri nesprávnom použití môže z akumulátora uniknút' kvapalina. Vyvarujte sa kontaktu s ním. Pri náhodnom kontakte vypláchnite vodou. Ak sa kvapalina dostane do očí, vyhl'adajte navyše lekársku pomoc. Uniknutá akumulátorová kvapalina môže spôsobit' podráždenia kože alebo popáleniny.

6) SERVIS

a) Elektrické náradie nechajte opravit' len kvalifikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým sa zabezpečí, že bezpečnosť elektrického náradia zostane zachovaná.

7) BEZPEČNOSTNÉ POKYNY PRE REŤAZOVÉ PÍLY

a) Pri bežiacej píle držte všetky časti tela mimo dosahu pílovej ret'aze. Pred spustením píly sa uistite, že sa pílová ret'az ničoho nedotýka. Pri prácach s ret'azovou pílou môže moment nepozornosti viest' k tomu, že sa odev alebo časti tela zachytia pílovou ret'azou.
b) Ret'azovú pílu držte vždy svojou pravou rukou na zadnom držadle a svojou l'avou rukou na prednom držadle. Držanie ret'azovej píly v opačnom pracovnom držaní zvyšuje riziko poranení a nesmie sa aplikovať.
c) Noste ochranné okuliare a ochranu sluchu. Odporúča sa d'alšie ochranné vybavenie pre hlavu, ruky, nohy a chodidlá. Vhodný ochranný odev znižuje nebezpečenstvo poranenia poletujúcim trieskovým materiálom a prípadným kontaktom pílovej reťaze.
d) S ret'azovou pílou nepracujte na strome. Pri prevádzke ret'azovej píly na strome existuje nebezpečenstvo poranenia.
e) Vždy dávajte pozor na pevné po- stavenie a reťazovú pílu používajte iba vtedy, ked’ stojíte na pevnom, bezpečnom a rovnom podklade. Šmykl'avý podklad alebo nestabilné plochy na státie ako na rebríku môžu viest’ k strate rovnováhy alebo k strate kontroly nad reťazovou pílou.
f) Pri rezaní konára nachádzajúceho sa pod napnutím počítajte s tým, že sa tento odpruží. Ked' sa uvolní napnutie v drevených vláknach, môže napnutá vetva trafit' obsluhujúcu osobu a/alebo vytrhnút'ret'azovú pílu spod kontroly.

g) Zvlášť bud’te opatrní pri rezaní krovia a mladých stromov. Tenký materiál sa môže v pílovej ret’azi zachytit’ a udriet’ vás alebo vás vyviest’ z rovnováhy.
h) Ret'azovú pílu noste za predné držadlo vo vypnutom stave, s pílovou ret'azou odvrátenou od vášho tela. Pri preprave alebo uložení ret'azovej píly vždy natiahnite ochranný kryt. Starostlivá manipulácia s ret'azovou pílou znižuje pravdepodobnosť neúmyselného kontaktu s bežiacou pílovou ret'azou.
i) Dodržiavajte pokyny pre mazanie, napnutie ret'aze a výmenu príslušenstva. Neodborne upnutá alebo namazaná ret'az sa môže bud' roztrhnút' alebo zvýšit' riziko spätného rázu.
k) Držadlá udržiavajte suché, čisté a bez oleja a mastnôt. Mastné, zaolejované držadlá preklzávajú a vedú k strate kontroly.
1) Píl'te iba drevo. Ret'azovú pílu nepoužívajte na práce, na ktorú nie je určená. Napríklad: Ret'azovú pílu nepoužívajte na pílenie plastov, muriva alebo stavebných materiálov, ktoré nie sú z dreva. Používanie ret'azovej píly na prácu v rozpore s účelom môže viest' k nebezpečným situáciám.
m) Elektrické náradie držte len na izolovaných úchopných plochách, pretože pílová ret'az sa môže dostat' do kontaktu so zahnutými elektrickými vedeniami. Kontakt pílovej ret'aze s vedením pod napätím môže uviest' pod napätie tiež kovové časti prístroja a tak spôsobit' zásah elektrickým prúdom.

8) PREVENTÍVNE BEZPEČNOSTNÉ OPATRENIA PROTI SPÄTNÉMU RÁZU

Pozor, spätný ráz! Pri práci dávajte pozor na spätný ráz prístroja. Existuje nebezpečenstvo poranenia. Zabráňte spätným rázom opatrnosťou a správnou technikou pílenia.

obrázok 1

Spätný ráz sa môže vyskytnút vtedy, ked’ hrot vodiacej kol'ajničky sa dotkne predmetu alebo ked’ sa drevo ohne a pílová ret'az sa zovrie v reze (pozri obrázok 1/obr. b).

Kontakt s hrotom kol'ajničky môže v niektorých prípadoch viest' k neočakávanej, smerom dozadu nasmerovanej reakcie, pri ktorej vodiaca kol'ajnička udrie nahor a do smeru obsluhujúcej osoby (pozri obrázok 1/obr. a). Zovretie pílovej ret'aze na hornej hrane vodiacej kol'ajničky môže kol'ajničku hodit' prudko spät' do smeru obsluhy.

Každá z týchto reakcíí môže viest' k tomu, že stratíte kontrolu nad pílou a podľa možnosti sa t’ažko zraníte. Nespoliehajte sa výlučne na bezpečnostné zariadenia zabudované v reťazovej píle. Ako používatel’ reťazovej píly by sa mali učinit’ rozličné opatrenia, aby ste mohli pracovať bez úrazu a poranenia.

Spätný ráz je dôsledkom nesprávneho alebo chybného používania elektrického náradia. Môže sa mu zabrániť vhodným preventívnym opatrením, ako je nižšie opísané:

a) Držte pílu pevne oboma rukami, pričom palce a prsty budú obopínat' držadlá ret'azovej píly. Svoje telo a ramená majte v polohe, v ktorej môžete zachytit' sily spätného rázu. Ked' vykonáte vhodné opatrenia, obsluhujúca osoba môže sily spätného rázu zvládnut'. Pílovú ret'az nikdy nepúšťajte
b) Vyvarujte sa abnormálneho držania tela a nepíšte nad výškou pliec. Tým sa zabráni neúmyselnému kontaktu s hrotom lišty a je umožnená lepšia kontrola reťazovej píly v neočakávaných situáciách.
c) Vždy používajte výrobcom predpí- sané náhradné lišty a pílové ret'aze. Nesprávne náhradné lišty a pílové ret'aze môžu viest' k roztrhnutiu ret'aze a/alebo k spätnému rázu.
d) Držte sa pokynov výrobcu pre os- trenie a údržbu pílovej ret'aze. Príliš nízke obmedzovače híbky zvyšujú sklon k spätnému rázu.

ZOSTATKOVÉ RIZIKÁ

Aj ked' toto elektrické náradie obsluhujete podl'a predpisov, vždy ostávajú existovať zostatkové riziká. V súvislosti s konštrukciou a prevedením elektrického zariadenia môžu vzniknút' nasledujúce ohrozenia:

a) Rezné poranenia
b) Poškodenia sluchu, ak sa nenosí vhodná ochranu sluchu.
c) Poškodenia zdravia, ktoré sú spôsobené vibráciami na rameno-ruku, ak sa prístroj používa dlhší čas alebo sa riadne nepoužíva a nevykonáva sa na ňom riadna údržba.

Výstraha! Toto elektrické náradie vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností rušit' aktívne

alebo pasívne lekárske implantáty. Aby sa znížilo nebezpečenstvo t'ažkých alebo smrteľných zranení, odporúčame osobám s lekárskymi implantátmi, aby skôr než začnú elektrické náradie obsluhovat', pre-konzultovali to so svojím lekárom a výrobcom medicínskeho implantátu.

Bezpečnostné funkcie

1 Zadné držadlo ochranou rúk (16) chráni ruku pred konármi a vetvami a pri odskočenej ret'azi.

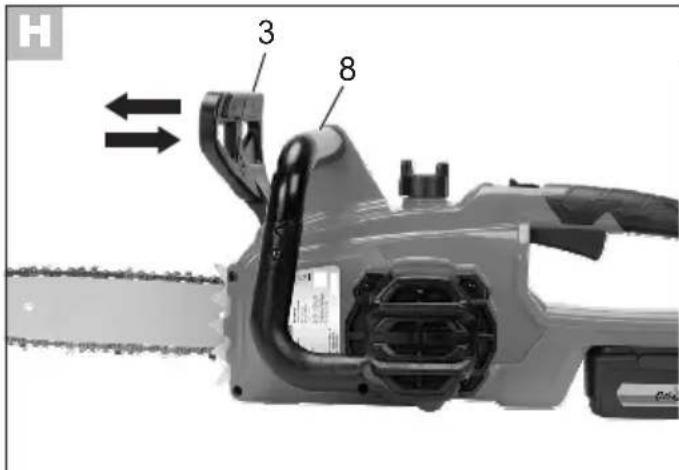

3 Páka brzdy ret'aze/Predná ochrana ruky

Bezpečnostné zariadenie, ktoré pílovú ret'az pri spätnom ráze ihned' zastaví; páka sa môže ovládat' tiež manuálne; chráni l'avú ruku obsluhy, ked' sa skízne z predného držadla.

5 Pílová ret'az s malým spätným rázom

so špeciálne vyvinutými bezpečnostnými zariadeniami pomáha zachytit spätné rázy.

7 Doraz zubov

posilňuje stabilitu, ked' sa vykonávajú vertikálne rezy a ul'ahčujú pílenie.

10 Blokovanie zapnutia

Na zapnutie prístroja sa musí blokovanie zapnutia odblokovat'.

Pri pustení vypínača zap/vyp sa prístroj okamžite vypne.

Uvedenie do prevádzky

Pri práci s pílovou ret'azou noste vždy ochranné rukavice a používajte iba originálne diely. Hrozí nebezpečenstvo úrazu!

Pred uvedením náradia do prevádzky musíte:

– namontovat' lištu a pílovú ret'az
- napnút' pílovú ret'az
– naplnit'ret'azový olej
– nabit' a vložit' akumulátor
- skontrolovat' automatiku oleja a funkciu brzdy ret'aze.

Opatrne! Prístroj sa môže dodatočne naolejovat'.

Zohl'adnite, prosím, že prístroj sa môže po použití dodatočne naolejovat' a môže vytieč' olej, ked' sa uloží nabok alebo opačne. To je normálny proces, podmienený potrebným vetracím otvorom na hornom okraji nádrže a nie je dôvodom na reklamáciu. Pretože každý prístroj sa počas výroby kontroluje a testuje s olejom, napriek vyprázdneniu by mohol byt' v nádrži malý zvyšok, ktorý sa počas prepravy prístroja l'ahko znečistí olejom. Kryt vyčistite handrou.

Vypnite prístroj a pred všetkými prácami vyberte akumulátor z prístroja.

1. Položte pílu na rovnú plochu.

2. Upevňovaciu skrutku (13) otočte proti smeru hodinových ručičiek (→), aby ste mohli odstránit' kryt reťazového kolesa (15).

3. Rozprestrite ret'az píly do tvaru sl'učky tak, aby rezné hrany boli usporiadané v smere hodinových ručičiek.

4. Ret'az pily (5) naložte do drážky lišty. Za účelom montáže držte lištu (4) v uhle cca 45 stupňov natočenú smerom nahor, aby sa ret'az pily (5) mohla l'ahšie naložit na ret'azový pastorok (24).

5. Nasad'te lištu (4) a ret'az (5) na železničnú skrutku (22). Ked' vý- stupok, vpravo pod železničnou skrutkou (22), sedí v dolnom pravom vybraní na lište, sedí lišta správne. Je normálne, ked' pílová ret'az (5) prevísa.

6. Nasad'te kryt ret'azového kolesa (23). Pritom sa musí najskôr nasadit' výstupok na kryte do príslušnej drážky na prístroji. Upevňovaciu skrutku pre kryt ret'azového kolesa (13) pevne utiahnite.

7. Predopnite pílovú reťaz (5) tak, že skrutku pre reťazový rýchloupínací systém (14) otočíte v sme-re hodinových ručičiek.

Napnutie pílovej ret'aze

So správne napnutou reťazou dosiahnete dobrý rezný výkon a dlhšiu životnosť.

Nesprávne napnutá ret'az sa môže roztrhnút' alebo odskočit'. Existuje nebezpečenstvo poranenia. Pred spustením prístroja a po 1 hodine času pílenia skontrolujte napnutie ret'aze.

Ret'az je správne napnutá, ked' na spodnej časti lišty neprevísa a dá sa pretiahnut's rukou v rukavici. Pri t'ahaní za pílovú ret'az s t'ažnou silou 9 N (cca 1 kg) pílová ret'az a lišta nesmú mat' odstup viac ako 2 mm.

1h 9N max. 2 mm

1. Uistite sa, že ret'azová brzda je uvol'nená, to znamená, že páka ret'azovej brzdy je zatlačená proti prednej rukoväti (8).

2. Povol'te upevňovaciu skrutku (13)

1. Na upnutie pílovej ret'aze otočte skrutku pre ret'azový rýchloupínací systém (14) v smere hodinových ručičiek.

Na uvoľnenie napnutia otočte skrutku pre reťazový rýchloupínací systém (14) proti smeru hodinových ručičiek.

1. Upevňovaciu skrutku (13) opät' utiahnite (→).

Pri novej pílovej ret'azi musíte napnutie ret'aze dodatočne nastavit po maximálne 5 rezoch.

Mazanie ret'aze

Lišta a ret'az nesmú byt' nikdy bez oleja. Ak elektrickú ret'azovú pílu prevádzkujete s príliš malým množstvom oleja, rezný výkon a životnosť pílovej ret'aze poklesne, pretože píla bude rýchlejšie tupá. Príliš málo oleja rozpoznáte na vývoji dymu alebo sfarbení lišty.

Prístroj je vybavený automatikou oleja. Hned' ako motor beží, tečie olej k lište (4).

Naplnenie ret'azového oleja:

• Pravidelne kontrolujte ukazovatel' sta-vu oleja (25) a pri dosiahnutí „značky minima“ doplňte olej. Olejová nádržka obsahuje 220 ml oleja.
• Používajte bioolej, prísady na zníženie trenia a opotrebenia. Môžete ho objednat' cez naše servisné centrum.
• Ked' bioolej Grizzly nie je k dispozícii, použitie olej na mazanie ret'aze s malým podielom adhéznych prisad.

1. Odskrutkujte uzáver olejovej nádržky (2) a naplňte do nádržky reťazový olej.

2. Prípadne vyliaty olej utrite a znova zatvorte uzáver olejovej nádržky ( 2).

Prístroj vždy vypnite a nechajte motor vychladnút' skôr ako naplníte ret'azový olej. V dôsledku pretečenia oleja existuje nebezpečenstvo požiaru.

Obsluha

Prístroj zapnite až vtedy, ked' sú lišta, pílová reťaz a kryt reťazového kolesa správne namontované.

Pri spúšťaní dávajte pozor na bezpečný postoj. Pred spustením sa uistite, že sa pilová reťaz nedotýka žiadnych predmetov.

Pozor! Prístroj sa môže dodatočne naolejovať, pozri Uvedenie do prevádzky.

Zobrazenie stavu nabitia

Stlačte pravé tlačidlo signalizácie stavu nabitia (E 19b), aby ste skontrovali stav batérie. Počet svietiacich LED diód ukazu-je stav nabitia batérie.

Vloženie/vybratie akumulátora

1. Na vloženie akumulátora (19) do prístroja zasuňte akumulátor pozdíž vodiacej lišty (17) do prístroja. Počutel'ne zapadne.
2. Na vybratie akumulátora (19) z prístroja zatlačte uvolňovacie tlačidlo (E 19a) na akumulátore a vytiahnite akumulátor.

Zapnutie

1. Pred spustením skontrolujte, či sa v nádrži nachádza dostatok reťazového oleja a reťazový olej príp. doplňte (pozri „Naplnenie reťazového oleja“). – Skontrolujte stav nabitia akumulátora (pozri E).
2. Uvol'nite brzdu ret'aze tak, že páku brzdy ret'aze/prednú ochranu rúk (3) zasuniete proti prednému držadlu (8).
3. Prístroj držte vždy pevne oboma ru-kami, s pravou rukou na zadnom dr-žadle (1) a s l'avou rukou na prednom držadle (8). Palec a prsty musia pevne držat' okolo držadla.
4. Na zapnutie zatlačte pravým palcom blokovanie zapnutia (A 10) a stlačte potom vypínač zap/vyp (11), prístroj beží s maximálnou rýchlost'ou. Blokovanie zapnutia (A 10) znova pustite.
5. Prístroj sa vypne, keď vypínač zap/vyp (11) znova pustíte. Zapnutie trvalé-ho chodu nie je možné.

Kontrola brzdy ret'aze

Pílová ret'az sa neotáča, ked' brzda ret'aze je zaskočená.

1. Prístroj položte na pevnú, rovnú podložku. Nesmie sa dotýkať žiadnych predmetov.

2. Uvol'nite ret'azovú brzdu tým, že páku ret'azovej brzdy zatlačíte proti prednej rukováti.

3. Prístroj držte vždy pevne obo- ma rukami, s pravou rukou na zadnom držadle (G 1) a s l'avou rukou na prednom držadle (G 8). Palec a prsty mu- sia pevne držať okolo držadla.

4. Zapnite prístroj.

5. Pri bežiacom motore zatlačte ľavou rukou páku brzdy reťaze (3). Pritom odsuňte páčku brzdy reťaze/predná ochrana ruky (3) predného držadla (8). Ret’az by sa mala náhle zastavit’.

6. Ked' brzda ret'aze funguje správne, vypínač Zap/Vyp pustite a uvol'nite brzdu ret'aze.

Ked' brzda ret'aze nefunguje správne, prístroj nesmiete používat'. Existuje nebezpečenstvo poranenia v dôsledku dobiehajúcej pílovej ret'aze.

Prístroj nechajte opravit' naším zákazníckym servisom.

Kontrola automatiky oleja

Pred začiatkom práce skontrolujte stav oleja a automatiku oleja.

- Zapnite prístroj a držte ho nad svetlým pozadím. Prístroj sa nesmie dotýkat' zeme. Ked' sa ukazuje stopa oleja, prístroj pracuje bezchybne.

Ked' sa neukazuje žiadna stopa oleja, vyčistite prípadne priepust oleja alebo nechajte prístroj opravit naším zákazníckym servisom.

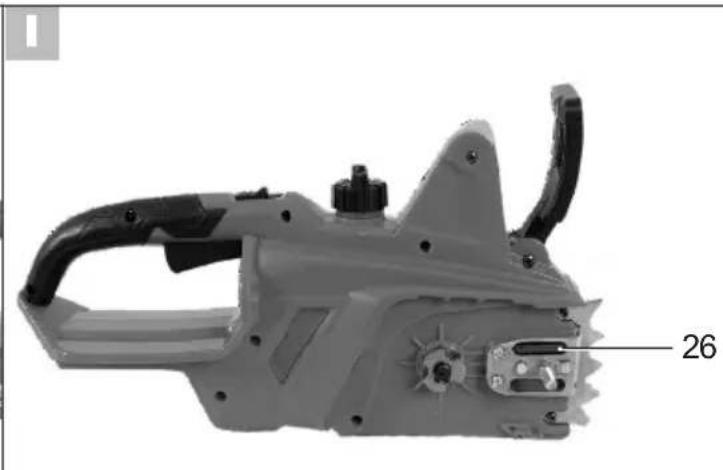

Vyčistite priepust oleja (26), aby bolo zaistené bezporuchové, automatické olejovanie pílovej ret'aze olejom počas prevádzky. Na vytrenie nečistôt z priepuste oleja si na pomoc zoberte štetec alebo handru.

Výmena lišty/pílovej ret'aze

1. Prístroj položte na plochý povrch.
2. Otočte upevňovaciu skrutku pre kryt ret'azového kolesa (13) a skrutku pre ret'azový rýchloupínací systém (14) proti smeru hodinových ručičiek

1. Odoberte lištu (4) a pílovú ret'az (5). Na demontáž podržte lištu (4) otočenú v uhle cca 45 stupňov nahor, aby ste mohli pílovú ret'az (5) odobrat' l'ahšie z ret'azového pastorka (24).

2. Na montáž pozri „Montáž lišty a pílovej ret'aze“.

Upnutie pílovej ret'aze je opísané v kapitole „Uvedenie do prevádzky“.

Techniky pílenia

Všeobecne

Dodržiavajte ochranu proti hluku a miestne predpisy pri rúbaní dreva. Miestne ustanovenia môžu vyžadovat' skúšku spôsobilosti. Informujte sa u Lesnej správy.

• Zo stromu sa musia odstránit' nečistoty, kamene, uvol'nená kôra, klince, svorky a drôt.
• Pri píliacich prácach na svahu stojte vždy nad kmeňom stromu.

• Aby bolo možné v momente „prepílenia“ zachovat' plnú kontrolu, voči koncu rezu znížte prítlačný tlak bez toho, aby sa uvol'nilo pevné držanie za rukoväte ret'azovej píly. Dávajte pozor na to, aby sa pílová ret'az nedotýkala zeme. Po dokončení rezu počkajte na zastavenie ret'azovej píly, skôr ako odstránite ret'azovú pílu.

• Motor reťazovej píly vždy vypnite, skôr ako zmeníte od stromu k stromu.

• Pri každom reze nasad'te pevne doraz zubov a až potom začnite s pílením.
• Máte lepšiu kontrolu, ked' pílite so spodnou stranou lišty (s t'ahanou ret'azou) a nie s hornou stranou lišty (so zasúvanou ret'azou).
• Pílová reťaz sa počas prerezania alebo potom nesmie dotýkat' ani zeme ani iného predmetu.
• Dávajte pozor na to, aby sa pílová ret'az nezovrela v pílovom reze. Kmeň stromu sa nesmie zlomit' ani odlúpit'.
• Dodržiavajte tiež preventívne opatrenia proti spätnému rázu (pozri Bezpečnostné pokyny).
• Pri píliacich prácach na svahu stojte vždy nad kmeňom stromu. Aby bolo možné v momente „prepílenia“ zachovať plnú kontrolu, voči koncu rezu znížte prítlačný tlak bez toho, aby sa uvoľnilo pevné držanie za rukoväte ret’azovej píly. Dávajte pozor na to, aby sa pílová ret’az dotýkala osoby. Po dokončení rezu počkajte na zastavenie ret’azovej píly, skôr ako sa tam odstráni ret’azová píla. Motor ret’azovej píly vždy vypnite, predtým ako sa mení od stromu po strom.

Ked' sa pílová ret'az pevne upne, nepokúšajte sa prístroj vytiahnut's násilím. Existuje nebezpečenstvo poranenia. Odstavte motor a použite rameno páky alebo klin, aby ste uvol'nili prístroj.

Krátenie

Krátenie je pílenie spadnutých kmeňov stromu na malé úseky. Dávajte pozor na bezpečné postavenie a rovnomerné rozdelenie vašej telesnej hmotnosti na obidve nohy. Ak je to možné, mal by byť kmeň podložený a podopretý konármi, trámami alebo klinmi.

• Dávajte pozor na to, aby sa pílová ret'az pri pílení nedotýkala zeme.
• Dávajte pozor na dobré postavenie a pri strmom teréne stojte nad kmeňom. Aby bolo možné v momente „prepílenia“ zachovat’ plnú kontrolu, voči koncu rezu znížte prítlačný tlak bez toho, aby sa uvol’nilo pevné držanie za rukoväte reťazovej píly. Po dokončení rezu počkajte na zastavenie reťazovej píly, skôr ako sa tam odstráni reťazová píla. Motor reťazovej píly vždy vypnite, predtým ako sa mení od stromu po strom.

1. Kmeň leží na zemi:

Prepíl'te kmeň celkom zhora a dávajte pozor na konci rezu na to, aby ste sa nedotýkali zeme. Ked' existuje možnosť otočit' kmeň, prepíl'te ho na 2/3. Potom otočte kmeň a prepíl'te zvyšok kmeňa zhora.

2. Kmeň je podopretý na jednom konci:

Prepíl'te najprv zdola nahor (s hornou stranou lišty) 1/3 prieme- ru kmeňa, aby ste zabránili tries- kam. Potom píl'te zhora nadol (so spodnou stranou lišty) na prvý rez, aby ste zabránili zovretiu.

3. Kmeň je podopretý na obidvoch koncoch:

Prepíl'te najprv zhora nadol (so spodnou stranou lišty) 1/3 priemeru kmeňa. Píl'te potom zdola nahor (s hornou stranou lišty), až sa rezy stretnú.

4. Pílenie na koze na pílenie:

Prístroj držte pevne obidvomi ru- kami a veďte stroj počas pílenia

pred telom. Ked' sa kmeň predelí, ved'te stroj vpravo popri tele (1). L'avé rameno držte tak rovno, ako je to možné (2). Dávajte pozor na spadnutý kmeň. Postavte sa tak, aby oddelený kmeň nepredstavoval žiadne ohrozenie. Dávajte pozor na vaše nohy. Oddelený kmeň by mohol pri spadnutí spôsobit' zranenia. Zachovajte rovnováhu (3).

Odvetvovanie

Odvetvovanie je označenie pre odstraňovanie vetiev a konárov zo spadnutého stromu..

Veľa úrazov sa stane pri odvetvovaní. Nikdy neodpil’ujte ko-náre, ked’ stojíte na kmeni stromu. Oblast’ spätného rázu majte na očiach, ked’ sa konáre nachádzajú pod napätím.

• Oporné konáre odstráňte až po krátení.
• Konáre nachádzajúce sa pod napätím sa musia pílit' zdola nahor, aby sa zabránilo zovretiu prístroja.
• Pri odpílení hrubších konárov použite tú istú techniku ako pri krátení.
• Pracujte zl'ava od kmeňa a tak blízko, ako je to možné na prístroji. Podl'a možnosti hmotnosť prístroja spočíva na kmeni.
• Meňte miesto, aby ste pílili konáre na druhej strane kmeňa.
• Rozvetvené konáre sa skracujú jednotlivo.
• Pri odvetvovaní väčšie, nadol nasmerované konáre, ktoré podopierajú strom, nechajte najprv stát'. Menšie konáre (pozri ☐) oddel'te jedným rezom.

Rúbanie stromov

Na rúbanie stromov je potrebné veľa skúseností. Stromy rúbte iba vtedy, ked’ ste si istí, že viete zaobchádzat’ s prístrojom. Prístroj v žiadnom prípade nepoužívajte, ked’ sa cítite neisto.

• Dávajte pozor, aby sa v blízkosti pracovnej oblasti nezdržiavali žiadni l'udia alebo zvieratá. Bezpečnostný odstup medzi rúbaným stromom a najbližšie položeným pracoviskom musí činit' 2 1/2 dížky stromu.
• Dávajte pozor na smer rúbania: Používatel' sa musí vediet' bezpečne pohybovat' v blízkosti spadnutého stromu, aby strom mohol l'ahko skrátit' a odvetvovat'. Je potrebné zabránit' tomu, aby sa spadnutý strom zachytil do iného stromu. Zohl'adnite prirodzený smer pádu, ktorý je závislý od sklonu a zahnutia stromu, smeru vetra a počtu konárov.
• Pri strmom teréne stojte nad rúbaným stromom.
• Malé stromy s priemerom 15 – 18 cm sa môžu obyčajne odpílit's jedným rezom.
• Pri stromoch s väčším priemerom sa musia použit' vrubové zárezy a hlavný rez (pozri dole).
• Ak dve alebo viac osôb súčasne režú a rúbu stromy, tak by vzdialenost' medzi osobami, ktoré režú a rúbu stromy, musí tvorit' minimálne dvojnásobnú výšku rúbaného stromu. Pri rúbaní stromov je dôležité dbat' na to, aby iné osoby neboli vystavené nebezpečenstvu, aby sa netrafili žiadne napájacie vedenia a aby sa nespôsobili žiadne materiálne škody. Ak strom napriek tomu dôjde do styku s napájacím vedením, musí sa ihned' informovať

komunálny podnik pre zásobovanie energiou.

- Zo stromu sa musia odstránit' nečistoty, kamene, uvol'nená kôra, klince, svorky a drôt.

Nerúbte strom, ked' veje silný alebo premenlivý vietor, ked' existuje nebezpečenstvo poškodenia vlastníctva alebo ked' strom by mohol zasiahnut' vedenia.

Konáre visiace nadol odstránite tak, že rez nasadíte nad konár. Nikdy neodvetvujte vyššie ako až na výšku pleca.

2. Oblast' úniku:

Odstráňte porast okolo stromu, aby ste zaistili ľahký spätný t'ah. Oblast' úniku (1) by mala ležat's odsadením približne 45° za plánovaným smerom rúbania (2).

Klesavé záseky umiestnite do smeru, do ktorého má spadnút' strom. Začnite so spodným, horizontálnym rezom. Híbka rezu by mala činit' približne 1/3 priemeru kmeňa. Tým sa zabráni zovretiu pílovej reťaze alebo vodiacej kol'ajničky pri osadení druhého vrubového zárezu. Urobte teraz šikmý pílový rez s uhlom rezu približne 45° zhora, ktorý sa dostane presne na spodný pílový rez..

Nikdy nestúpajte pred strom, v ktorom je urobený zárez.

4. Hlavný rez (B):

Vykonajte hlavný rez z druhej strany kmeňa, zatial' čo stojíte vl'avo od kmeňa stromu a pílite s t'ahajúcou pílovou ret'azou. Hlavný rez musí horizontálne prebie-hat' minimálne 5 cm nad horizontálnym vrubovým rezom. Mal by byt' tak hlboko, aby vzdialenost' k líniu vrubo-vého rezu činila minimálne 1/10 priemeru kmeňa. Neprepílená časť kmeňa sa označuje ako vložka (okraj rúbania). Vložka zabráni tomu, aby sa strom otočil a spadol do nesprávneho smeru. Vložku neprepíľte.

1. Pri priblížení hlavného rezu na stenu by mal strom začat' padat'. Ked' sa ukáže, že strom podl'a možnosti nespadne do želaného smeru alebo sa nakloní spät' a pílovú reťaz zovrie, hlavný rez prerušte a na otvorenie rezu a preloženie stromu do želanej spádovej čiary použite kliny z dreva, plastu alebo hliníka..

1. Ked' je priemer stromu väčší ako dížka lišty, urobte dva rezy.

Neskúsených používatel'ov z bezpečnostných dôvodov odradzujeme od toho, aby rúbali kmeň stromu s dlžkou lišty, ktorá je menšia ako priemer kmeňa.

1. Po zrealizovaní hlavného rezu strom spadne sám alebo pomo-cou drevorubačského klinu alebo sochora.

Hned' ako strom začne padat', vytiahnite prístroj z rezu, zastavte motor, odložte prístroj a opustite pracovisko nad dráhou spätného t'ahu. Dávajte pozor na padajúce konáre a nezakopnite o ne.

Údržba a čistenie

Údržbárske a čistiace práce vykonávajte zásadne pri vypnutom motore a vytiahnutej siet'ovej zástrčke. Nebezpečenstvo poranenia!

Servisné a údržbárske práce,
ktoré nie sú opísané v tomto
návode na obsluhu, nechajte vy-
konat' našej odbornej dielmi. Po-
užívajte iba originálne náhradné
diely. Pred všetkými údržbársky-
mi a čistiacimi prácami nechajte
prístroj vychladnút'. Existuje ne-
bezpečenstvo popálenia!

Vypnite prístroj a pred všetkými prácami vyberte akumulátor z prístroja.

Čistenie

• Po každom použití prístroj dôkladne vyčistite. Tým predlížite životnosť stroja a zabránite úrazom.

• Držadlá udržiavajte bez benzínu, oleja alebo tuku. Držadlá prípadne vyčistite vlhkou handrou vymytou v mydlovom lúhu. Na čistenie nepoužívajte rozpúšťadlo alebo benzín!

• Pílovú reťaz vyčistite po každom použití. Použite na to štetec alebo metličku. Na čistenie reťaze nepoužívajte žiadne kvapaliny. Po vyčistení naolejujte reťaz reťazovým olejom.

• Vetracie štrbiny a povrchy stroja vyčistite štetcom, metličkou alebo suchou handrou. Na čistenie nepoužívajte žiadne kvapaliny.

Olejovanie pílovej ret'aze

• Reťaz naolejujte po vyčistení, po 10-hodinovom používaní alebo mini-málne raz za týždeň, podľa toho, čo nastane skôr.
• Pred olejovaním sa musí lišta, zvlášť ozubenie lišty, dôkladne vyčistit'. Použite na to metličku a suchú handru.
• Jednotlivé články reťaze naolejujte pomocou olejovej striekačky s hrotom ihly (dostupné v špecializovanom obchode). Jednotlivé kvapky oleja naneste na kíby a na hroty zubov jednotlivých článkov reťaze.

Ostrá reťaz zaručuje optimálny rezný výkon. Zareže sa bez náma-hy cez drevo a zanecháva veľké, dlhé drevené triesky. Pílová reťaz je tupá, ked’ sa musí rezná súprava tlačit’ cez drevo a drevené triesky sú veľmi malé. Pri veľmi tupej pílo-vej reťazi nepadajú takmer žiadne triesky, ale iba drevený prach.

• Píliace časti reťaze sú rezné články, ktoré pozostávajú u jedného rezného zuba a jedného výstupku na obmedzenie híbky. Výšková vzdialenost' medzi oboma týmito určuje híbku rezania.
• Pri ostrení rezných zubov sa musia zohl'adnit' nasledovné hodnoty:

- Uhol ostrenia (30°)

Na ostrenie ret'aze sú potrebné špeciálne nástroje, ktoré zaručujú, že budú nože na- ostrené v správnom uhle a správnej híbke. Pre neskúseného používatel'a ret'azových píl odporúčame pílovú ret'az nechat' na- ostrit' odborníkom alebo odbornou dielňou. Ked' si trúfate na ostrenie ret'aze, nástroje zakúpite v špecializovanom obchode.

1. Na ostrenie by mala byt'ret'az nabrúsená napnuto, aby sa umožnilo správne ostrenie.

2. Na ostrenie je potrebný kruhový pilník s priemerom 4,0 mm.

Iné priemery poškodzujú ret'az a môžu viest' k ohrozeniu pri práci!

1. Ostrite iba zvnútra smerom von. Pilník ved'te z vnútornej strany rezného zuba smerom von. Ked' pilník t'aháte spät', nadvihnite ho.
2. Najprv ostrite zuby jednej strany. Potom pretočte prístroj a naostrite zuby druhej strany.
3. Ret'az je opotrebovaná a musí sa vymenit' za novú pílovú ret'az, ked' zostane už iba 4 mm rezného zuba.
4. Po ostrení musia byt' všetky rezné články rovnako dlhé a široké.
5. Po každom tret'om ostrení sa musí skontrolovať híbka ostrenia (obmedzenie híbky) a výška sa musí dopílit' pomocou plochého pilníka. Obmedzenie híbky by malo byt' posunuté o cca 0,65 mm oproti reznému zubu. Po obnovení obmedzenia híbky zaoblite trochu smerom dopredu.

Nastavenie napnutia ret'aze

Nastavenie napnutia ret'aze je opísané v kapitole „Uvedenie do prevádzky – Napínanie pílovej ret'aze“.

• Prístroj vypnite a z prístroja vyberte akumulátor.
• Pravidelne kontrolujte napnutie ret'aze a toto dodatočne nastavte tak často, ako je to potrebné. Pri t'ahaní za pílovú ret'az s t'ažnou silou 9 N (cca 1 kg) pílová ret'az a lišta nesmú mat' odstup viac ako 2 mm.

Umožnenie zabehnutia novej pílovej ret'aze

Pri novej ret'azi sa napínacia sila po nejakom čase zníži. Preto musíte po prvých 5 rezoch, najneskôr po 1 hodine času pílenia ret'az dodatočne napnút'.

Nikdy neupevňujte novú ret'az na opotrebovaný ret'azový pastorok alebo na poškodenú alebo opotrebovanú lištu. Ret'az by mohla odskočit' alebo sa roztrhnút'. Následkom môžu byt' t'ažké poranenia.

Údržba lišty

Ked' manipulujete s ret'azou alebo lištou, používajte rukavice odolné proti prerezaniu.

1. Prístroj vypnite a z prístroja vyberte akumulátor (A 19).
2. Odoberte kryt ret'azového kolesa (A 15), pílovú ret'az (5) a lištu (4).
3. Skontrolujte opotrebenie lišty ( A 4). Odstráňte výronky a vyrovnajte vodia-ce plochy plochým pilníkom.
4. Vyčistite priepust oleja ( 26), aby bolo zaistené bezporuchové, automatické olejovanie pílovej reťaze olejom počas prevádzky.
5. Namontujte lištu (A 4), pílovú ret'az (5) a kryt ret'azového kolesa (A 15) a pílovú ret'az dodatočne napnite.

Pri optimálnom stave olejového priechodu pílová reťaz po spustení prístroja automaticky odstrekne trochu oleja.

1. Prístroj vypnite a z prístroja vyberte akumulátor (A 19).
2. Snímte kryt ret'azového kolesa, ret'az píly a vodiacu lištu.
3. Otočte lištu okolo jej horizontálnej osi a namontujte lištu a ret'az podl'a opisu pod „Montáž pílovej ret'aze a lišty“. Zohl'adnite pritom smer chodu pílovej ret'aze!

Pri nastavovaní reťazovej píly (5) sa orientujte podľa znaku pod krytom reťa-zového kolesa (15), ked’ sa lišta otáča. Znázornený smer otáčania na lište potom nesúhlasí.

Intervaly údržby

Uvedené údržbárske práce vykonávajte pravidelne podľa nasledujúcej tabul’ky. Pravidelnou údržbou vášho prístroja sa predlíži jeho životnosť. Navyše dosiahnete optimálne rezné výkony a zabránite úrazom.

Čast' stroja Akcia		Pred každým použitím	Po 10 prevádzkových hodinách
Komponenty ret'azovej brzdy	Skontrolovať, v prípade pot-reby vymenit'	√
Ret'azový pasto-rok (24)	Skontrolovať, v prípade pot-reby vymenit'	√
Pílová ret'az (5)	Skontrolovať, naolejovať, v prípade potreby dobrúsit' alebo vymenit'	√
Lišta (4)	Skontrolovať, vyčistit', naolejovať	√
Lišta (4) Otočenie	lišty		√
Automatika oleja	Skontrolovať, v prípade pot-reby vyčistit' priepust oleja	√

Odloženie

• Pred odložením prístroj vyčistite.
• Založte ochranný kryt lišty.
- Pred prestávkami v práci viacero týždňov bezpodmienečne vyprázdnite olejovú nádržku, pretože bioolej na ret'aze zoživičnatie a výtokový kanál oleja sa môže upchat'. Starý olej zlikvidujte ekologicky (vid „Likvidácia/ochrana životného“).
- Prístroj majte odložený na nemrznú-com, suchom mieste chránenom pred prachom, mimo dosahu detí.

Likvidácia/ochrana životného prostredia

Olejovú nádržku starostlivo vyprázdnite. Z prístroja vyberte akumulátor a prístroj, starý olej, akumulátor, príslušenstvo a balenie odovzdajte na ekologické zhodnotenie.

Elektrické prístroje nepatria do do- mového odpadu.

nalizácie ani do odtoku.

Na tento prístroj poskytujeme záruku 24 mesiacov. Pri komerčnom používaní záru- ka zaniká.

Škody, ktoré je možné odvodit' z prirodzeného opotrebovania, preťaženia alebo neodbornej obsluhy, zostávajú zo záruky vylúčené. Určité konštrukčné diely podliehajú normálnemu opotrebeniu a sú zo záruky vylúčené. Zvlášť k tomu patria:

Pílová reťaz, lišta, reťazové koleso a uhlíkové kefy, pokiaľ reklamácie nie je možné odvodit’ z chýb materiálu.

Taktiež zostávajú vylúčené zo záruky škody na motore, ktoré vznikli z dôvodu nesprávného paliva alebo nesprávného zmiešavacieho pomeru a všetky škody na stroji, na pílovej ret'azi a na lište, ktoré je možné odvodit' z nedostatočného mazania.

Opravy, ktoré nepodliehajú záruke, môžete nechat' vykonať v našom servisnom centre oproti vyúčtovaniu. Toto vám ochotne vypracuje predbežný návrh nákladov. Môže-me spracovať iba prístroje, ktoré boli zaslané dostatočne zabalené a ofrankované.

Pozor: Chybné prístroje nám v žiadnom prípade neposielajte s naplnenou olejovou nádržkou. Nádržku bezpodmienečne vyprázdnite. Prípadné vecné škody (olej vytečie, keď sa prístroj položí nabok alebo nad hlavu!), resp. škody vzniknuté požiarom počas prepravy idú na t’archu odosielateľa.

Prístroje zaslané bez úhrady prepravného – ako veľkorozmerný náklad, expresom alebo s iným špeciálnym prepravným – nebudú prevzaté.

Náhradné diely/ príslušenstvo

Náhradné diely a príslušenstvo dostanete na www.grizzly-service.eu

Pri d'alších otázkach sa obrátte na „Service-Center“ (pozri „Service-Center“).

Lišta....91105763

Pílová ret'az 91105764

Náhradná pílová ret'az Oregon sa smie používat' iba v spojení s príslušnou lištou Oregon a na tento účel schválenou ret'azovou pílou. Existuje nebezpečenstvo poranenia.

Vyhl'adávanie chýb

Problém Možná príčina Odstránenie chyby
Prístroj sa nespustí	Akumulátor (19) je prázdny alebo nie je vložený	Skontrolujte stav nabitia akumu-látora, príp. oprava odborným elektrikárom
	Chybný vypínač zap/vyp (11)	Oprava v zákazníckom servise
	Uhlíkové kefky opotrebované	Oprava v zákazníckom servise
	Porucha motora Oprava v zákazníckom servise
Ret'az sa neotáča	Brzda ret'aze blokuje pílovú ret'az (5)	Skontrolovať brzdu ret'aze, príp. brzdu ret'aze uvoľnit'
Nedostatočný výkon rezania	Pílová ret'az (5) je nesprávne namontovaná	Namontovať správne pílovú ret'az
	Pílová ret'az (5) je tupá	Naostrit' rezné zuby alebo natiahnuť novú ret'az
	Nedostatočné napnutie ret'aze	Kontrola napnutia ret'aze
Prístroj beží t'ažko, ret'az odskakuje	Nedostatočné napnutie ret'aze	Kontrola napnutia ret'aze
Ret'az je horúca, vý-voj dymu pri pílení, sfarbenie kol'ajničky	Príliš málo ret'azového oleja	Skontrolovať stav oleja a príp. doplnit' ret'azový olej, Skontrolovať automatiku oleja a príp. vyčistit' priepust oleja alebo oprava prostredníctvom zákazní-ckeho servisu

Týmto potvrdzujeme, žeAkumulátorová retazová pílakonštrukčného radu AKS 2040-25 Lion SetČíslo šarže B-46299zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • 2005/88/EC
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy:
EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010EN 55014-1:2017 • EN 55014-2:2015 • IEC 62321-3-1:2013
Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje:Hladina akustického výkonu:zaručená: 98 dB(A)nameraná: 96,1 dB(A)Použitý postup hodnotenia zhody v súlade s dodatkom III/ 2000/14/ECCertifikačný orgán: NB 0123 TÜV SÜD Product Service GmbH,Ridlerstraße 65, D-80339 München GermanyČíslo osvedčenia konštrukčného vzoru M6A 105384 0018 Rev. 00
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je výrobca:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim,Germany30.05.2020	Christian Frank(Osoba splnomocnená na zostaveniedokumentácie)

* Vyššie popísaný predmet vyhlásenia spíňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.

Explosionszeichnung • Exploded Drawing • Explosietekening Vue éclatée • Vista esplosa • Rysunek samorozwijający Výkres sestavení • Trimatis vaizdas • Plano de explosión Výkres náhradných dielov

AKS 2040-25 Lion Set

Preklad originálneho návodu na obsluhu

SK Preklad originálneho návodu na obsluhu .....79

Inhalt

Einleitung 4

Používaniepodl'aurčenia 79

Náhradné diely / Príslušenstvo ..... 86

Záruka....86

Opravný servis....86

Preklad originálneho prehlásenia o zhode CE ....97

Service-Center 98

Úvod

Gratulujeme Vám k zakúpeniu Vášho nového prístroja. Tým ste sa rozhodli pre kvalitný produkt.

Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho prístroja.

Návod na obsluhu je súčas-t'ou tohto produktu. Obsahuje dôležité upozornenia ohľadom bezpečnosti, obsluhy a likvidácie. Pred používaním produktu sa oboznámte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len predpísaným spôsobom a len v uvedených oblastiach použitia.

Návod na obsluhu uschovajte a v prípade odovzdania produktu tretím osobám odovzdajte aj všetky podklady.

Používanie podl'a určenia

Akumulátor a nabíjačku treba používať v spojení s prístrojom série Grizzly Tools 20 V. Akumulátor je kompatibilný ku všetkým prístrojom série Grizzly Tools 20 V. Akumulátory sa smú nabíjať iba s nabíjačkami série Grizzly Tools 20 V. Každé iné použitie môže viest’ k škodám na prístroji a predstavovať vážne nebezpečenstvo pre používatel’a. Tento prístroj nie je vhodný na komerčné používanie. Pri komerčnom používaní záruka zaniká. Výrobca neručí za škody, ktoré vzniknú iným používaním než podl’a určenia alebo nesprávnou obsluhou.

Všeobecný opis

Vyobrazenia pre obsluhu prístroja nájdete na strane 2.

Prehl'ad

1 Uvolňovacie tlačidlo

2 Tlačidlo pre zobrazenie stavu nabitia

3 Signalizácia stavu nabitia
4 Akumulátor
5 Nabíjačka
6 Kontrolná signálka na nabíjačke

Technické údaje

Akumulátor (lítium-iónový)

GGBP-20V2AH-GGNE2-PI-QX

Akumulátor (lítium-iónový)

GGBP-20V4AH-GGNE2-P2-QX

Menovitý príkon ....65 W

Vstupné napätie...... 230-240 V\~, 50 Hz

Výstupný prúd.... 2,4 A

Zabezpečenie prístroja....T3.15A

Trieda ochrany....□ II

Bezpečnostné pokyny

Tento prístroj môžu používať deti staršie ako 8 rokov, ako aj osoby so zníženými psychickými, senzorickými alebo mentálnymi schopnost'ami alebo nedostatkom skúsenosti a vedomostí, ak sú pod dohl'adom alebo boli zaškolené vzhľadom na bezpečné používanie prístroja a porozumeli nebezpečenstvu vyplývajúcemu z používania. Deti sa nesmú hrat' so zariadením. Čistenie a používatel'skú údržbu nesmú vykonávať deti bez dozoru.

Piktogramy v návode

Značky nebezpečenstva s údajmi k zabráneniu poškodeniam zdravia osób alebo vecným škodám.

Upozorňovacia značka s informáciami pre lepšiu manipuláciu s prístrojom.

Piktogramy na akumulátore

Akumulátor nikdy nevy- stavujte dlhší čas silnému slnečnému žiareniu a ne- dávajte ho na vykurovacie telesá (max. 45 °C).

Akumulátory odovzdajte na zberné miesto starých batérií, kde sa ekologicky zhodnotia.

Elektrické prístroje nepatria do domového odpadu.

Piktogramy na nabíjačke

Pozor!

Nabíjačka je vhodná len pre používanie vo vnútorných priestoroch.

Trieda ochrany II (dvojitá izolácia)

Elektrické prístroje nepatria do domového odpadu.

Pozor! Pri používaní elektrického náradia sa musia dodržiavat' predpisy ochrany proti zásahu elektrickým prúdom a tiež základné bezpečnostné predpisy prevencie pred úrazmi a predpisy požiarnej ochrany:

Starostlivé zaobchádzanie s akumulátorovymi nástorojmi a ich používanie

- Akumulátory nabíjajte len v nabíjačkách, ktoré sú odporúčané výrobcom. V prípa-de nabíjačiek, ktoré sú vhodné len pre určený typ akumuláto- rov, pretrváva nebezpečenstvo požiaru, keď sa používajú s inými akumulátormi.

- V elektrických nástrojoch používajte iba pre ne určené akumulátory. Použitie iných akumulátorov môže viest' k poraneniam a k nebezpečenstvu požiaru.

celárskych spiniek, mincí, kl'účov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli zapríčinit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať popáleniny alebo oheň za následok.

- Pri nesprávnom používaní môže z akumulátora unikat' tekutina. Vyvarujte sa kontaktu s ňou. Pri náhodnom kontakte opláchnite vodou. Ked' sa táto tekutina dostane do očí, prídavne vyhl'adajte lekársku pomoc. Uniknutá tekutina môže viest' k podráždeniam pokožky alebo k popáleninám.

- Nepoužívajte poškodený alebo zmenený akumulátor. Poškodené alebo zmenené akumulátory sa môžu správať nepredvídateľne a viest’ k požiaru, výbuchu alebo nebezpečenstvu poranenia.

- Akumulátor nevystavujte požiaru ani príliš vysokým teplotám. Požiar alebo teploty vyššie ako 130 °C môžu spôsobit' výbuch.

- Dodržiavajte všetky pokyny k nabíjaniu a akumulátor alebo náradie s akumulátorom nepoužívajte nikdy mimo teplotného rozsahu uvedeného v návode na obsluhu. Nespráv-

ne nabíjanie alebo nabíjanie mimo dovoleného teplotného rozsahu môže zničit' akumulátor a viest' k nebezpečenstvu požiaru.

Servis

- Nikdy nevykonávajte údržbu na poškodených akumulátoroch. Všetka údržba akumulátorov by sa mala uskutočnit prostredníctvom výrobcu alebo splnomocnených miest zákazníckého servisu.

Špeciálne bezpečnostné pokyny pre akumulátorové prístroje

• Zaistite to, že je nástroj vypnutý predtým, než doň vložíte akumulátor. Vkladanie akumulátora do elektrického nástroja, ktorý je zapnutý, môže viest' k nehodám.
• Batérie nabíjajte iba vo vnú- tornej oblasti, pretože na- bíjačka je určená iba na to. Nebezpečenstvo zásahu elek- trickým prúdom.
• Na zníženie rizika elektric- kého úderu, vytiahnite pred čistením zástrčku nabíjačky zo zásuvky.
• Nevystavujte akumulátor/ elektrický nástroj/ nástroj

dlhšiu dobu silnému slnečnému žiareniu a neodkladajte tieto na vykurovacie telesá. Horúčost škodí akumulátoru a existuje nebezpečenstvo explózie.

• Nechajte zahriaty akumulátor pred nabíjaním vychladnút'.
• Neotvárajte akumulátor a vyvarujte sa mechanickým poškodeniam akumulátora. Existuje nebezpečenstvo krátkeho spojenia a môžu unikať pary, ktoré dráždia dýchacie cesty. Postarajte sa o čerstvý vzduch a pri t’ažkostiach vyhl’a-dajte lekársku pomoc.
• Nepoužívajte batérie, ktoré nie sú dobíjatel'né. Nástroj by sa mohol poškodit'.

Správna manipulácia s nabíjačkou akumulátorov

• Dbajte na to, aby siet'ové na-pätie súhlasilo s údajom na typovom štítku nabíjacieho prístroja. Existuje nebezpe-čenstvo elektrického úderu
• Udržujte nabíjací prístroj čistý a vzdialene od vlhkosti a dažďa. Nikdy nepoužívajte nabíjací prístroj na vol’nom priestranstve. Skrz zašpinenie a vniknutie vody, sa zvyšuje riziko elektrického úderu.
• Na nabíjačke sa môžu nabíjat' len príslušné originálne akumulátory. Nabíjanie iných akumulátorov môže spôsobit' poranenia a nebezpečenstvo požiaru.
• Vyvarujte sa mechanickým poškodeniam nabíjacieho prístroja. Tieto môžu viest' k vnútorným krátkym spojeniam.
• Nabíjací prístroj sa nesmie prevádzkovat' na horl'avom podklade (napr. papier, textílie). Existuje nebezpečenstvo požiaru kvôli zahrievaniu, ktoré sa vytvára pri nabíjaní.
• Ak sa prívodné vedenie tohto prístroja poškodí, musí sa vymenit' výrobcom alebo jeho zákazníckym servisom alebo podobne kvalifikovanou osobou, aby sa zabránilo ohrozeniam.

SK

• Akumulátor vášho zariadenia sa dodáva len čiastočne nabitý a pred prvým použitím sa musí najskôr správne nabit'. Zastrčte akumulátor do zásuvky a nabí- jačku pripojte na elektrickú siet'.
• Ked' batéria je úplne nabitá, vytiahnite siet'ovú zástrčku a nabíjačku odpojte od zariadenia.
• Na nabíjačke nenabíjajte nenabíjateľné batérie.

Nabíjanie

Akumulátor nevystavujte extrémnym podmienkam ako sú teplo a nárazy. Je nebezpečenstvo poranenia unikajúcim elektrolytom! Pri kontakte s očami alebo pokožkou vypláchnite postihnuté miesta vodou alebo neutralizátorom a vyhl'adajte lekársku pomoc.

Akumulátor nabíjajte len v su- chých priestoroch.

Vypnite prístroj a pred všetkými prácami vyberte akumulátor z prístroja.

• Pred prvým použitím nabite akumulátor.
• Podstatné skrátenie času prevádzky, napriek nabitiu, poukazuje na to že,

akumulátor je vybitý a musí sa vyme- nit'. Používajte len jeden originálny náhradný akumulátor, ktorý môžete zakúpiť prostredníctvom zákazníckeho servisu.

• V každom prípade dodržiavajte platné bezpečnostné predpisy ako aj ustanovenia a pokyny ochrany životného prostredia.
• Na chyby, ktoré vyplývajú z neodborného zaobchádzania, sa záruka nevztahuje.

Vybratie/vloženie akumulátora

1. Pre vybratie akumulátora (4) z prístroja zatlačte uvolňovacie tlačidlo (1) na akumulátore a vytiahnite ho von.
2. Pri vkladaní akumulátora (4) tento za-suňte pozdíž vodiacej lišty do prístroja. Počutel'ne zapadne.

Akumulátor vložte až vtedy, ked' je akumulátorový nástroj pripravený na nasadenie.

Kontrola stavu nabitia akumulátora

Signalizácia stavu nabitia (3) signalizuje stav nabitia akumulátora (4).

Stlačte tlačidlo na signalizáciu stavu nabitia (2) na akumulátore.

Počet svietiacich LED diód ukazuje stav nabitia batérie.

4 diódy znamenajú plné nabitie akumulá-tora,

1 dióda zobrazuje, že akumulátor sa musí nabit'.

Nabíjanie akumulátora

Zohriaty akumulátor nechajte pred nabíjaním vychladnút'.

Nabite akumulátor (4), ked' svieti už iba červená LED dióda signalizácie stavu nabitia (3).

Prehl'ad kontrolnej signalizácie LED (6) na nabíjačke (5):

Zelená LED dióda svieti bez vloženého akumulátora: Nabíjačka je pripravená na prevádzku.

Zelená LED dióda svieti: Akumulátor je nabitý.

Červená LED dióda svieti: Akumulátor sa nabíja.

Červená LED dióda bliká: Prehriaty akumulátor

Červená + zelená LED dióda blikajú: Chybný akumulátor

Opotrebované akumulátory

- Podstatné skrátenie času prevádzky, napriek nabitiu, poukazuje na to že, akumulátor je vybitý a musí sa vymenit'. Používajte len jeden náhradný akumulátor, ktorý môžete dostat' prostredníctvom služby zákazníkom.

- V každom prípade dodržiavajte platné bezpečnostné predpisy ako aj ustanovenia a pokyny ochrany životného prostredia (pozri „Likvidácia/ochrana životného prostredia“).

Skladovanie

• Pred dlhším skladovaním (napr. cez zimu) vyberte akumulátor z prístroja.
• Akumulátor skladujte len v čiastočne nabitom stave. Počas dlhšieho skladovania môžu svietit 2 až 3 LED.
• Počas dlhšej fázy skladovania kontrolujte približne každé 3 mesiace stav nabitia akumulátora a v prípade potreby ho nabite.
• Akumulátor skladujte pri teplote medzi 0 °C až 45 °C. Počas skladovania zabráňte extrémnemu chladu alebo extrémnemu teplu, aby akumulátor nestratil výkon.

Čistenie

Vyčistite nabíjačku a akumulátor suchou handrou alebo štetcom.

Nepoužívajte vodu ani kovové predmety.

Údržba

- Prístroj si nevyžaduje údržbu.

Likvidácia/ochrana životného

Z náradia vyberte akumulátor a náradie, akumulátor, príslušenstvo a balenie pri- neste na ekologické zhodnotenie. Obalový materiál riadne zlikvidujte.

Akumulátor neodhadzujte do do- mového odpadu, ohňa (nebezpe- čenstvo výbuchu) alebo vody. Po- škodené akumulátory môžu škodit životnému prostrediu a vášmu zdraviu, ked' unikajú jedovaté pary alebo kvapaliny.

• Prístroj a nabíjačku odovzdajte na recyklačnom mieste. Použité plastové a kovové časti sa môžu vytriedit' a tak odniest' na ekologické zhodnotenie. Informujte sa o tom v našom Service-Centre.
• Akumulátory likvidujte vo vybitom stave. Odporúčame póly obalit' lepiacou páskou na ochranu pred skratom. Akumulátor neotvárajte.
• Akumulátory likvidujte podľa miest- nych predpisov. Akumulátory odovzdajte na zberné miesto starých batérií, kde sa ekologicky zhodnotia. O tom sa informujte na vašom miestnom zbernom mieste alebo v našom servis- nom centre.
• Likvidáciu vašich zaslaných chybných zariadení vykonáme bezplatne.

Náhradné diely / Príslušenstvo

Náhradné diely a príslušenstvo nájdete na strane www.grizzly-service.eu

Pri d'alších otázkach sa obrátte na „Service-Center“ (pozri „Service-Center“).

• Na tento prístroj poskytujeme záruku 24 mesiacov. Tento prístroj nie je vhodný na komerčné používanie. Pri komerčnom používaní záruka zaniká.
• Škody, ktoré je možné odvodit' z prirodzeného opotrebovania, preťaženia alebo neodbornej obsluhy sú zo záruky vylúčené. Určité konštrukčné diely podliehajú normálnemu opotrebeniu a sú zo záruky vylúčené. Zvlášť k tomu patria: Akumulátor
• Predpokladom pre poskytnutie záruky je navyše dodržiavanie pokynov pre čistenie a údržbu.
• Škody, ktoré vznikli v dôsledku chýb materiálu alebo výrobcu, sa odstránia bezplatne náhradnou dodávkou alebo opravou. Predpokladom je, že sa prístroj odovzdá spät' predajcovi v nedemontovanom stave a s dokladom o zakúpení a záruke.

Opravný servis

- Opravy, ktoré nepodliehajú záruke, môžete nechat' vykonať v našom servisnom centre oproti vyúčtovaniu. Naše servisné centrum vám ochotne vypracuje predbežný návrh nákladov. Môžeme spracovať iba prístroje, ktoré boli zaslané dostatočne zabalené a ofrankované.

- Pozor: Váš prístroj dodajte, prosím, v reklamačnom alebo servisnom prípade vyčistený a s upozornením na chybu na našej servisnej adrese.

Prístroje zaslané bez úhrady pre- pravného – ako veľkorozmerný náklad, expresom alebo s iným špeciálnym prepravným – nebudú prevzaté.

- Likvidáciu vašich zaslaných chybných prístrojov vykonáme bezplatne.

DE

Original

Týmto potvrdzujeme, žeNabíjačkakonštrukčnej rady GGCH-20V2.4A-GGNE2-C1Číslo šarže: B-46294zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:
2014/30/EU • 2014/35/EU • 2011/65/EU*
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i ná-rodné normy a predpisy:
EN 60335-1:2012/A13:2017 • EN 62233:2008EN 60335-2-29:2004/A11:2018 • EN 62321-1:2013EN 55014-1:2017 • EN 55014-2:2015 • IEC 62133-2:2017EN 61000-3-2:2014 • EN 61000-3-3:2013
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode (20)** je výrobca:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany15.05.2020	Christian FrankOsoba splnomocnená na zostaveniedokumentácie

* Vyššie popísaný predmet vyhlásenia spíňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.
** Obe posledné číslice roka, v ktorom bolo pripojené označenie CE.

Service-Center
