80320 - Vysokotlakový čistič Cartrend - Bezplatný návod na obsluhu

Typ produktu	Prenosný vysokotlakový čistič
Značka	Cartrend
Model	80320
Rozmery (D x Š x V)	41,5 x 23,5 x 37,5 cm
Hmotnosť	5,8 kg
Napájacie napätie	12 V DC / 6 A (cez zapaľovač do auta)
Výkon	60 W
Tlak	3 - 9 bar
Kapacita vodnej nádrže	15 litrov
Dĺžka hadice	6 m
Dĺžka napájacieho kábla	3 m
Poistka	8 A
Hladina hluku	45 dB
Skladovacia teplota	0 °C až +40 °C
Odporúčaná teplota vody	10 °C až 50 °C
Dodávané príslušenstvo	Striekacia pištoľ, 3 nadstavce (koncovka, dýza, kefa), hadica, kábel so zástrčkou do zapaľovača
Hlavné funkcie	Prenosné vysokotlakové čistenie bez pripojenia na vodu, nastaviteľný prietok (kontinuálny alebo impulzný), regulácia prúdu
Správne použitie	Čistenie vonkajších povrchov (motocykle, lode, kempovanie)
Údržba a čistenie	Vypláchnite dýzu, očistite suchou handričkou, po použití vyprázdnite nádrž, v prípade potreby vymeňte poistku (8 A)
Bezpečnosť	Nesmerujte prúd na osoby alebo zvieratá, používajte na 12 V batérii, po 5 minútach nečinnosti vypnite
Záruka a opraviteľnosť	Neotvárajte ani neopravujte sami; kontaktujte odborný servis

Často kladené otázky - 80320 Cartrend

Ako naplniť vodnú nádrž?

Odskrutkujte viečko proti smeru hodinových ručičiek, naplňte čistou vodou (max. 15 l, teplota 10-50 °C), potom pevne zaskrutkujte v smere hodinových ručičiek. Nepoužívajte čistiace prostriedky.

Ako pripojiť hadicu a pištoľ?

Potiahnite spojovací prvok dozadu, nasaďte ho na prípojku, potom uvoľnite na zaistenie. Pred použitím sa uistite, že sú spojenia riadne uzamknuté.

Aké nadstavce sú dodávané a ako ich vymeniť?

Tri nadstavce: koncovka (sprchová hlavica), dýza a kefa. Na výmenu vypnite zariadenie, odstráňte aktuálny nadstavec a nasaďte nový na pištoľ.

Ako nastaviť tlak alebo prietok vody?

Otáčajte dýzou v smere hodinových ručičiek (max. 2 otáčky) na zníženie prúdu, alebo proti smeru na zvýšenie. Páčka pištole umožňuje impulzný prietok (podržanie) alebo kontinuálny (poloha 3 alebo 4).

Je možné použiť čistič priamo na sieťovú zásuvku?

Nie, zariadenie je určené na napájanie 12 V DC cez zapaľovač v aute. Nezapájajte ho do domácej sieťovej zásuvky.

Čo robiť, ak je prúd príliš slabý alebo chýba?

Skontrolujte spoje hadice. Ak je prítomný vzduch, podržte páčku stlačenú 30 sekúnd na odvzdušnenie. Ak je dýza upchatá, vyčistite ju drevenou tyčinkou.

Ako udržiavať zariadenie po použití?

Vylejte zvyšnú vodu, nechajte nádrž vyschnúť a zaveste hadicu, aby odkvapkala. Očistite vonkajšok suchou handričkou. Uskladnite na čistom a suchom mieste.

Zariadenie sa nezapína, čo skontrolovať?

Skontrolujte, či je zapaľovač zapnutý (niektoré vozidlá vyžadujú zapnuté zapaľovanie). Skontrolujte 8 A poistku v zástrčke zapaľovača; v prípade potreby ju vymeňte.

Môžem používať čistiace prostriedky alebo chemikálie?

Nie, plňte iba čistou vodou. Prostriedky môžu poškodiť pumpu a dýzu.

Ako vymeniť poistku?

Odskrutkujte poistnú maticu na zástrčke zapaľovača, vyberte starú poistku, vložte novú 8 A poistku rovnakej veľkosti, potom maticu naskrutkujte späť.

NÁVOD NA OBSLUHU 80320 Cartrend

Teplota vody: cca 10°C až 50°C

1. Uzavření víka (1):

Význam symbolov a výstražných upozornení, ktoré sú používané v tomto návode na používanie a/alebo na prístroji.

Symbol Význam

	Pri používaní prístroja dodržiavajte tento návod na ovládanie.
	Nebezpečenstvo ohrozenia života a nehody pre deti!
	Rešpektujte varovné a bezpečnostné pokyny!
	Z likvidujte obal s ohládom na životne prostredie!

Symbol/Signálne slovo	Možné následky v prípade nedodržiavania
⚠ Nebezpečenstvo!	Bezprostredné ohrozenie života alebo nebezpečenstvo najtažších poranení.
⚠ Varovanie!	Ťažké poranenia, možné ohrozenie života.
⚠ Pozor!	Ľahké až stredne ťažké poranenia.
Upozornenie! Nebezpečenstvo vzniku vecných škôd.

Poznámka:

Mobilná čistiaca stanica je v tomto návode na obsluhu nazývaná tiež ako čistiaca stanica alebo prístroj.

OBSAH DODÁVKY

Po rozbalení si hned'skontrolujte obsah. Prístroj a všetky jeho časti skontrolujte, ak zistíte poškodenie, prístroj nepoužite.

Všetky podklady odovzdajte i dálším používatelom!

POUŽÍVANIE V SÚLADE S URČENÝM ÚČELOM

Mobilná čistiaca stanica je určená pre jednoduché a rýchle čistenie povrchov v exteriéri. Vdaka 15 l vodnej nádrži je možné tlakom odstránit nečistoty i bez pripojenia vody. Čistiaca stanica je výborná pre mobilnú, rýchlu a jednoduchú údržbu napr. motoriek, člnov alebo kempingového zariadenia.

Tento prístroj by nemali používať deti a osoby s obmedzenými duševnými schopnostami alebo s nedostatočnými skúsenostami a/alebo znalosťami. Na deti dozerajte a nedovolte im, hrat sa s prístrojom.

Prístroj nie je určený na priemyselné použitie.

Akékolvek iné použitie alebo zmena vykonaná na prístroji sa nepovažuje za použitie podl’a predpisov a skrýva značné riziká. Výrobca neručí za škody vzniknuté v dôsledku nesprávneho použitia prístroja.

Výrobca nepreberá zodpovednosť za škody vzniknuté skrze:

• Neodborné pripojenie a/alebo prevádzku.
• Vonkajšie pôsobenie sily, poškodenia prístroja a/alebo poškodenia častí prístroja mechanickými vplyvmi alebo preťažením.
• Akýmkolívek druhom zmien na prístroji.
• Použitie prístroja na účely, ktoré nie sú popísané v tomto návode na používanie.
• Následné škody spôsobené nesprávnym a/alebo neodborným používaním a/alebo defektnými batériami.
• Pôsobenia vlhkosti a/alebo nedostatočného prevzdušnenia.
• Neoprávnené otváranie prístroja.

BEZPEČNOST

Prečítajte si bezpečnostné pokyny a pokyny pre používanie. Nedodržanie bezpečnostných pokynov a pokynov pre používanie môže spôsobit zásah elektrickým prúdom, vznik požiaru a/alebo vážne ublíženie na zdraví. Uschovajte si všetky bezpečnostné pokyny a pokyny pre používanie pre neskoršie nahliadnutie.

Nebezpečenstvo ohrozenia života a nehody pre deti!

- Nebezpečenstvo ohrozenia života zaškrtením! Zdvihák udržiavajte v bezpečnej vzdialenosti od detí. Deti nedokážu rozoznať nebezpečenstvá, ktoré sú so zdvihákom spojené.

Nebezpečenstvo požiaru!

• Kontrolujte, či sa palubné napätie zhoduje so vstupným napätím na prístroji, inak sa prístroj môže poškodit.
• Okamžite ukončite používanie prístroja, ak zbadáte dym alebo cítite nezvyčajný zápach.
• Prístroj nevystavujte priamemu slnečnému žiareniu.

• Uistite sa, že všetky zástrčky a káble sú chránené pred vlhkostou. Nikdy nepripájajte zariadenie do elektrickej siete mokrými alebo vlhkými rukami.
• Nepoužívajte žiadny poškodený prístroj. Poškodenia sieťového kábla, prístroja alebo nabíjacieho kábla zvyšujú riziko zásahu elektrickým prúdom.
• Nepokúšajte sa prístroj rozobrať alebo opravovať. Opravou alebo výmenou pokazeného prístroja či poškodeného sietového kábla ihned' poverte špecializovaný servis.
• Kábel t'ahajte z elektrickej zásuvky iba uchopením za zástrčku. Kábel by mohol byt poškodený.
• Kábel nikdy nepoužívajte na nosenie alebo tahanie prístroja.
• Nikdy nepoužívajte zariadenie, ak predtým spadlo, alebo ak bolo inak poškodené. Odnes-te ho na kontrolu alebo opravu ku kvalifikovanému elektrikárovi.

Nebezpečenstvo poranenia!

• Na produkte nevykonávajte zmeny, ani s ním inak nemanipulujte, v opačnom prípade sa vystavujete zvýšenému riziku zranenia.
• Nesmerujte prúd vody na osoby, zvieratá alebo elektroprístroje.
• Ked'prístroj prepravujete vo vozidle, uložte ho do batožinového priestoru, alebo do vhodnej priehradky, aby sa pri náhlych pohyboch vozidla neposunul.
• Prístroj počas používania nikdy nenechávajte bez dozoru.

- Do nádrže nevlievajte žiadne horľavé kvapaliny.

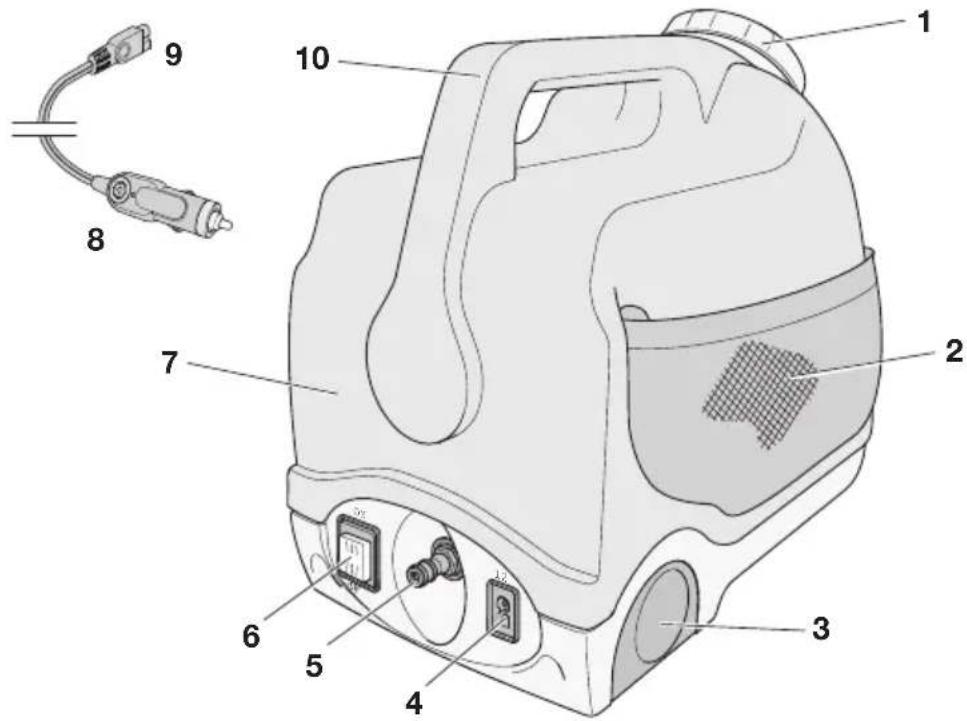

PREHL'AD PRODUKTU

1. Kryt/otvor
2. Uskladňovacia siet
3. Transportné kolieska
4. 12 V pripojovacia zásuvka
5. Pripojenie pre hadicu
6. ON/OFF-spínač
7. Vodná nádrž
8. 12 V automobilová zástrčka

9. 12 V zástrčka

10. Rukovät

11. Striekacia pištol'
12. Hadicová spojka
13. Hadica
14. Nástavec sprcha (sprchová hlava)
15. Nástavec tryska
16. Nástavec kartáč

POUŽITIE

Pokyny týkajúce sa používania

Varovanie!

• Nesmerujte vodný prúd do očí alebo na iné osoby. Vodný prúd je pod tlakom a môže spôsobitťažké poranenia.
• Skôr ako začnete pracovať, sa uistite, či sa v blízkosti vozidla alebo vo vozidle nenachádzajú.

⚠️ Pozor!

• Ak prístroj nepotrebujete dlhšie ako 5 minút, vypnite ho (poloha spínača OFF).
• Pred použitím skontrolujte správne pripojenie hadice ako aj pevné priliehanie striekacej pištole a jej nástavca.
• Zásuvka v automobile sa môže zaktivovať až po zapnutí zapalovania. Rešpektujte pokyny uvedené v návode na obsluhu Vášho vozidla, v prípade pochybností sa obrátte na odborný servis.
• Počas prevádzky prístroj neprikrývajte a dbajte na dobré prevzdušnenie.
• Udržiavajte Vaše pracovisko čisté a upratané. Neporiadok a neosvetlené pracovisko môžu viest k nehode.

Príprava

1. Otvorenie krytu (1):

• Do vodnej nádrže vlievajte iba čistú, neznečistenú vodu, inak môže dojsť k znečisteniu vodovodného vedenia a poškodeniu prístroja.
• Nevlievajte žiadne čistiace prostriedky.

Teplota vody: cca. 10°C až 50°C

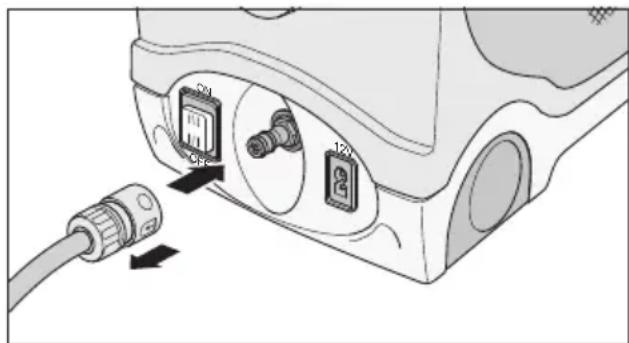

Pripojte hadicu (13) na hadicovú prípojku (5).

1. Spojku preto mierne zatiahnite naspät.
2. Nasadte hadicovú spojku (12) na hadicovú prípojku (5) prístroja.
3. Opät pustite spojku hadice. Dbajte na to, aby spojka hadice zapadla.

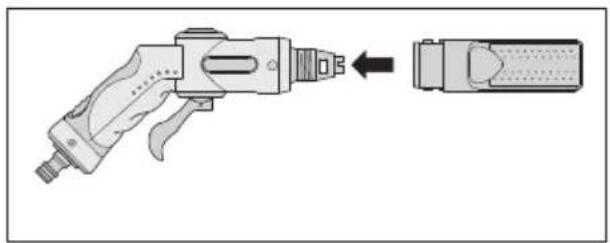

Nasadenie/výmena nástavca

⚠️ Pozor!

Pred výmenou nástavca sa uistite, že je prístroj vypnutý (poloha spínača OFF).

Vyberte nástavec (14, 15 alebo 16) a nasadte ho na striekaciu pištol' (11). Pre vybratie alebo výmenu odoberte nástavec zo striekacej pištole.

Ak prístroj nepotrebujete dlhšie ako 5 minút, vypnite ho (poloha spínača OFF).

Pozor!

• Ak používate striekaciu pištol's tryskovým nástavcom, držte vodný prúd vo vzdialenosti väčšej ako 30 cm od čistených predmetov. Dodržiavajte návod na používanie objektov, ktoré chcete čistit.
• Majte na pamäti, že automobilová batéria sa vybíja, keď vozidlo nejazdí.

Začnite čistiaci proces. Rôznymi polohami páky striekacej pištole (11) môžete ovplyvnit druh vodného prietoku.

Regulácia vodného prúdu

Pozor!

1. Nastavte spínač (6) do polohy OFF.
2. Držte páku niekolko sekúnd v polohe 2 (pozri „Čistenie“), až kým netečie žiadna voda.
3. Odpojte 12 V automobilovú zástrčku (8) z 12 V automobilovej pripojovacej zásuvky.
4. Odpojte 12 V zástrčku (9) z 12 V pripojovacej zásuvky (4).
5. Odpojte hadicu (13) od prístroja. Spojku preto mierne zatiah-nite naspät.

Rozmery (V x Š x H) 41,5 x 23,5 x 37,5 cm
Hmotnosť 5,8 kg
Napätie 12 V DC / 6 A
Výkon 60 W
Tlak 3 - 9 Bar
Vodná nádrž 15 l
Hlasitosť 45 db
Dĺžka hadice 6 m
Dĺžka automobilového pripojovacie-ho kábla	3 m
Skladovacia teplota 0 až +40 °C
Poistka 8 A

HŁADANIE CHYBY

Problém Možná príčina	Riešenie
Vodný prúd ma príliš slabý tlak.	Vzduch v systéme.	Držte páku 30 sek. stlačenú, až kým prúdi konštantný prúd vody. Upozornenie: Aby ste šetrili vodu, môžete ju naplnit opät do vodnej nádrže. Otvorte preto kryt (1).
	Hadica nie je správne pri-pojená.	Pravidelne kontrolujte pripojenie hadice.
Žiadny prúd vody.	Znečistená tryska.	Odnímte trysku (pozri „Nasadenie/ výmena nástavca“) a vyčistite ju pod tečúcou vodou, príp. odstráňte nečistotu v otvore pomocou vhod- ného náradia (napr. drievkom).
Prístroj nefunguje.	Hadica nie je správne pri-pojená.	Skontrolujte prípojky.
		Skontrolujte 12 V automobilovú zástrčku.

ČISTENIE, STAROSTLIVOSŤ A ÚDRŽBA

• Ked'prístroj skladujete, dôkladne navite kábel. Tým predídete prípadným poškodeniam kábla a prístroja.
• Prístroj čistite mäkkou, suchou handričkou.
• Prístroj skladujte na čistom, suchom mieste.
• Zaistite, aby sa v prístroji alebo v hadici nenachádzala voda. Nechajte nádrž vyschnúť a zaveste hadicu tak, aby zvyšná voda mohla odtiečt.

Čistenie/výmena nasávacieho ventilu

Čistením alebo výmenou nasávacieho ventilu vo vodnej nádrži poverte iba odborný personál. Obrátte sa na Vašu odbornú predajňu.

Vymeňte 12 V automobilovú zástrčku

1. Zo zástrčky (4) odskrutkujte zabezpečovací krúžok (1) s krytom poistky (2).
2. Vložte novú, jemnú poistku (3) rovnakej velkosti (pozri technické údaje).
3. Na zástrčku (4) priskrutkujte zabezpečovací krúžok (1) s krytom poistky (2).

Ak ste si prečítali tento návod na obsluhu a napriek tomu máte otázky týkajúce sa uvedenia zdviháka do prevádzky alebo otázky ohľadom obsluhy, alebo sa objavil neočakávaný problém, skontaktujte sa s odborným predajcom.

LIKVIDÁCIA

Obal je vyrobený z materiálu, ktorý neznečistuje prostredie a preto ho môžete zlikvidovať v zberniach recyklovatelíného odpadu.

V súlade s Európskou smernicou 2002 / 96 / ES pre staré elektrické a elektronické zariadenia a na základe harmonizačného národného zákona, použité zariadenia usia byť zozbierané oddelene a zlikvidované s ohľadom na životné prostredie. Ohľadne likvidácie vyradených elektrických zariadení sa informujte, prosím, vo svojom okolí alebo na mestskej správe.

Uvedené ilustrácie sa môžu mierne líšit od samotného výrobku. Vyhradzujeme si právo na wykonanie zmien v dôsledku technického vývoja. Dekorácia nie je súčastou.
