NÁVOD NA OBSLUHU DP4.0 Cartrend

1. Úvod 112
2. Obsah dodávky 113
3. Používanie v súlade s určeným účelom 113
4. Technické údaje 114
5. Bezpečnosť 115
6. Prehlád produktu 119
7. Používanie 122
8. Bezpečnostné funkcie 126
9. Čistenie, starostlivost a údržba 127
10. Likvidácia 127

ÚVOD

Význam symbolov a signálnych slov, ktoré sú používané v tomto návode na používanie a/alebo na prístroji:

Symbol Význam

	Pri používaní prístroja dodržiavajte tento návod na ovlá-danie.
	Nebezpečenstvo ohrozenia života a nehody pre deti!
	Rešpektujte varovné a bezpečnostné pokyny!
	Prístroj používajte iba na miestach chránených pred poveternostnými vplyvmi!
	Ochranne izolovaná schránka (kategória ochrany II)
	Z likvidujte obal s ohľadom na životne prostredie!

Symbol/Signálne slovo	Možné následky v prípade nedodržiavania
⚠️ Nebezpečenstvo!	Bezprostredné ohrozenie života alebo nebezpečenstvo najťažších poranení.
⚠️ Varovanie!	Ťažké poranenia, možné ohrozenie života.
⚠️ Opatrne!	Ľahké až stredne ťažké poranenia.
Pozor! Nebezpečenstvo vzniku vecných škôd.

Poznámka:

Nabíjačka batérií je v tomto návode na používanie označovaná i pojmom prístroj.

OBSAH DODÁVKY

Po rozbalení si hned'skontrolujte obsah. Prístroj a všetky jeho časti skontrolujte, ak zistíte poškodenie, prístroj nepoužite.

Všetky podklady odovzdajte i dálším používatelom!

POUŽÍVANIE V SÚLADE S URČENÝM ÚČELOM

Nabíjačka je určená na nabíjanie otvorených a mnohých uzatvor- ených, bezúdržbových olovo-kyselinových akumulátorov (batérii), ktoré sú zabudované v automobiloch, lodiach, nákladných automo- biloch a iných vozidlách, napr.:

Prístroj smú používať deti staršie ako 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnostami alebo s nedostatkom skúseností a / alebo vedomostí len vtedy, pokial' sú pod dohládom alebo ak boli poučení o bezpečnom používaní prístroja a ak pochopili nebezpečenstvá z toho vyplývajúce. Deti sa nesmú s prístrojom hrat. Čistenie a údržbu prístroja nesmú deti vykonávať bez dozoru.

Prístroj nie je určený na priemyselné použitie.

Akékolívek iné použitie alebo zmena vykonaná na prístroji sa nepovažuje za použitie podlá predpisov a skrýva značné riziká. Výrobca neručí za škody vzniknuté v dôsledku nesprávneho použitia prístroja.

Výrobca nepreberá zodpovednosť za škody vzniknuté skrze:

• Neodborné pripojenie a/alebo prevádzku.
• Vonkajšie pôsobenie sily, poškodenia prístroja a/alebo poškodenia častí prístroja mechanickými vplyvmi alebo preťažením.
• Akýmkolívek druhom zmien na prístroji.
• Použitie prístroja na účely, ktoré nie sú popísané v tomto návode na používanie.
• Následné škody spôsobené nesprávnym a/alebo neodborným používaním a/alebo defektnými batériami.
  • Vlhkost'a/alebo nedostatočné prevzdušnenie.
• Neoprávnené otváranie prístroja. Vedie to k zániku garančného nároku.

TECHNICKÉ ÚDAJE

Prečítajte si bezpečnostné pokyny a pokyny pre používanie. Nedodržanie bezpečnostných pokynov a pokynov pre používanie môže spôsobit zásah elektrickým prúdom, vznik požiaru a/alebo vážne ublíženie na zdraví. Uschovajte si všetky bezpečnostné pokyny a pokyny pre používanie pre neskoršie nahliadnutie.

Nebezpečenstvo ohrozenia života a nehody pre deti!

• Zdvihák udržiavajte v bezpečnej vzdialenosti od detí. Deti nedokážu rozoznať nebezpečenstvá, ktoré sú so zdvihákom spojené.
• Nebezpečenstvo ohrozenia života zaškrtením! Detom nedovolte hrat sa s konštrukčnými a upevňovacími častami, deti by ich mohli prehltnúť a mohli by sa zadusit.

Nebezpečenstvo poranenia!

Batérie obsahujú kyselinu, ktorá poškodzuje oči a pokožku. Pri do-bíjaní batérií okrem toho dochádza k tvorbe plynov a výparov, ktoré ohrozujú zdravie.

• Zabráňte akémukolívek kontaktu s leptavou batériovou kyselinou. Pokožku a predmety, ktoré prišli do kontaktu s kyselinou, okamžite dôkladne umyte vodou. Ak sa Vaše oči dostali do kontaktu s batériovou kyselinou, vymývajte ich minimálne 5 minút tečúcou vodou. Kontaktujte lekára.
• Používajte ochranné okuliare a rukavice neprepúštájúce kyselinu. Chráňte Vaše oblečenie napr. zásterou.
• Batérie nepreklápajte, pretože by mohla vytiect kyselina.
  • Vždy zabezpečte dostatočné vetranie.
• Nevdychujte tvoriace sa plyny a výpary.

Nebezpečenstvo explózie a požiaru!

Pri nabíjaní batérie môže vznikať plynný vodík (výbušný plyn). V prípade kontaktu s otvoreným ohňom (plameň, vysoká teplota, iskry) môže vzniknúť explózia.

• Nikdy nenabíjajte akumulátor v blízkosti otvoreného plameňa alebo na miestach, kde môže dochádzať ku vzniku iskier.
  • Vždy zabezpečte dostatočnú ventiláciu.
• Zabezpečte, aby sa sietové napätie zhodovalo so vstupným napätím uvedeným na prístroji (220 - 240 V AC), aby ste predišli poškodeniu prístroja.
• Spojovacie kable akumulátora pripájajte alebo odpájajte v prípa-de, keď nabíjačka nie je pripojená ku zdroju striedavého prúdu.
• Prístroj počas nabíjacieho procesu neprikrývajte, pretože by mohol byť v dôsledku silného zohriatia poškodený.
• Okamžite ukončite používanie prístroja, ak zbadáte dym alebo cítite nezvyčajný zápach.
• Nepoužívajte prístroj v priestoroch, v ktorých sú skladované výbušné alebo horlávé látky (napr. benzín alebo rozpúštádlá).

• Nabíjačky batérií môžu rušit činnosť aktivnych elektronických implantátov ako je napr. kardiostimulátor a tým ohroziť osoby.
• Prístroj je chránený proti striekajúcej a prúdiacej vode. Napriek tomu zabezpečte, aby bol prístroj uložený vždy na bezpečnom mieste. Nedovolte, aby na zariadenie tiekla alebo kvapkala voda alebo iné tekutiny. Ked'voda vnikne do elektrických zariadení, dôjde k zvýšeniu rizika zásahu elektrickým prúdom.
• Uistite sa, že všetky zástrčky a káble sú chránené pred vlhkostou. Nikdy nepripájajte zariadenie do elektrickej siete mokrými alebo vlhkými rukami.
• Nikdy sa nedotýkajte oboch pripojovacích svoriek súčasne, keď je prístroj v prevádzke.
• Vytiahnite sietovú zástrčku z elektrickej zásuvky predtým, ako nabíjací kábel spojíte alebo odpojíte od batérie, alebo ak už prístroj nepoužívate.
• Vždy pripájajte kladnú napájaciu svorku (červenú) ku kladnému pólu akumulátora (ktorý nie je pripojený ku kostre vozidla a je označený P alebo +).
• Následne pripojte zápornú svorku (čiernu) k zápornému pólu akumulátora (alebo ku kostre vozidla), v dostatočnej vzdialenosti od palivového potrubia. Potom môžete pripojiť nabíjačku k vhodnej zásuvke elektrickej siete v stene.
• Po dokončení procesu nabíjania ako prvú odpojte nabíjačku z elektrickej siete. Následne odpojte zápornú svorku (-) od akumulátora (alebo kostry vozidla), a potom odpojte kladnú svorku.
• Odmontujte všetky káble zariadenia z akumulátora skôr, ako budete skúšať riadiť vaše vozidlo.
• Kábel t'ahajte z elektrickej zásuvky iba uchopením za zástrčku. Kábel by mohol byť poškodený.
• Nepoužívajte žiadny poškodený prístroj. Poškodenia sietového kábla, prístroja alebo nabíjacieho kábla zvyšujú riziko zásahu elektrickým prúdom.

• Nepokúšajte sa prístroj rozobrať alebo opravovať. Opravou alebo výmenou pokazeného prístroja či poškodeného sietového kábla ihned’poverte špecializovaný servis.

• Nebezpečenstvo skratu! Dbajte na to, aby sa obe svorky nabíjacieho kábla nedotýkali, ked'je sietová zástrčka zapojená v elektrickej zásuvke. Dbajte tiež na to, aby svorky a tiež batériové póly neboli spojené skrze vodivé objekty (napr. náradie). Nebezpečenstvo poranenia!

• Kábel nikdy nepoužívajte na nosenie alebo tahanie prístroja.

Nebezpečenstvo poranenia!

• Nikdy sa nepokúšajte dobíjať nedobíjatelíné, poškodené alebo zamrznuté batérie.
• Nabíjačku batérií nikdy nepoužívajte na nabíjanie batérií so suchými článkami. Mohli by prasknút a viest k poraneniu osôb a vzniku vecných škôd.
• Pred používaním prístroja si dôkladne prečítajte návod na používanie a všetky bezpečnostné pokyny týkajúce sa batérie, ktorú chcete nabíjať, a vozidla.

• Prístroj nikdy nekladte nad nabíjanú batériu alebo do jej blízkosti. Plyny z batérie môžu prístroj poškodiť. Plyny z batérie spôsobujú korodovanie a poškodenie prístroja. Umiestnite prístroj tak d'aleko od batérie, ako to pripojovacie káble umožňujú.
• Nikdy nepoužívajte zariadenie, ak predtým spadlo, alebo ak bolo inak poškodené. Odneste ho na kontrolu alebo opravu ku kvalifikovanému elektrikárovi.

PREHL'AD PRODUKTU

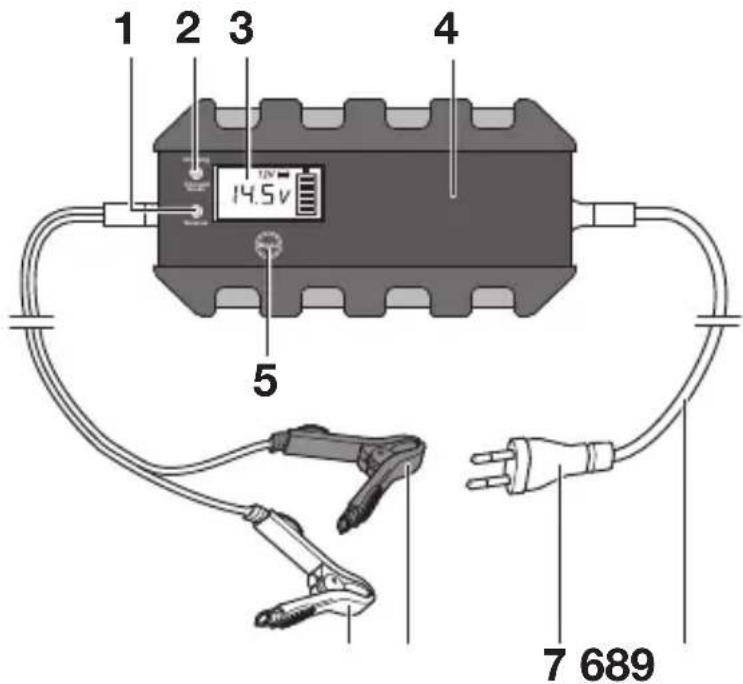

1 2 3 4 14.5V 5 7 689

Nabíjačka môže byť vdáka funkcii „udržiavacie nabíjanie“ trvale pripojená. Maximálny stav nabitia zostane pritom zachovaný. Batéria je kontinuálne monitorovaná a prípadne sa opät zaktivuje režim nabíjania.

Možné režimy nabíjania			DP4.0	DP6.0	DP10.0
		Nabíjací režim 7,2 VVhodný na nabíjanie 6V batérií s kapacitou do14 Ah v normálnom stave.Vhodný pre WET batériea väčšinu GÉLOVÝCHbatérií.	•	• -
		Nabíjací režim 7,4 VVhodný na nabíjanie 6V batérií s kapacitou do14 Ah pri teplotách podnula stupňov.Vhodný pre WET batériea väčšinu GÉLOVÝCHbatérií.	•	• -
		Nabíjací režim 14,5 VVhodný na nabíjanie 12V batérií s kapacitou do14 Ah v normálnom stave.Vhodný pre WET batériea väčšinu GÉLOVÝCHbatérií.	•	• •
		Nabíjací režim 14,8 VVhodný na nabíjanie 12V batérií s kapacitou do14 Ah pri teplotách podnula stupňov.Vhodný pre WET batériea väčšinu GÉLOVÝCHbatérií.	•	• •
		Nabíjací režim 14,5 VVhodný na nabíjanie 12V batérií s kapacitou nad14 Ah v normálnom stave.Vhodný pre WET batériea väčšinu GÉLOVÝCHbatérií.	•	•	•
		Nabíjací režim 14,8 VVhodný na nabíjanie 12 Vbatérií s kapacitou nad14 Ah pri teplotách podnula stupňov. Vhodný tiežpre mnohé AMG batérie(s vložkami absorbujúcimielekrolyt).	•	•	•
		Nabíjací režim 28,4 VVhodný na nabíjanie 24 Vbatérií s kapacitou nad14 Ah v normálnom stave.Vhodný pre WET batériea väčšinu GÉLOVÝCHbatérií.	- -	•
		Nabíjací režim 29,0 VVhodný na nabíjanie 24 Vbatérií s kapacitou nad14 Ah pri teplotách podnula stupňov. Vhodný tiežpre mnohé AMG batérie(s vložkami absorbujúcimielekrolyt).	- -	•

POUŽÍVANIE

Indikácie stavu
	Štart (pohotovostný režim) po správnom pri-pojení batérie. Zobrazenie aktuálneho napätia batérie.
	Zobrazenie priebehu nabíjania v príslušnom režime (bloky vo vnútri symbolu batérie blikajú primerane podľa stavu nabitia batérie). Zobra-zenie aktuálneho napätia batérie a zvoleného režimu nabitia.
	Batéria je úplne nabitá. (všetky bloky vo vnútri symbolu batérie sú plné). Zobrazenie ak-tuálneho napätia batérie a zvoleného režimu nabíjania.
	Zobrazenie chyby v prípade nesprávne zvoleného režimu nabíjania, nesprávneho pripojenia, skratu (poškodená batéria) alebo prehriatia.

Pred nabíjaním

Varovanie!

Pred použitím / nasadením prístroja si dôkladne prečítajte návod na používanie batérie ako aj vozidla a všetky bezpečnostné pokyny a uistite sa, že ste im porozumeli.

• Používajte ochranné okuliare a rukavice neprepúšťajúce kyselinu.
  • Zabezpečte dostatočné vetranie.
• Uistite sa, že sú batériové póly čisté. Ak batéria disponuje odnímatelnými odvzdušňovacími uzávermi, naplňte každú bunku batérie až po hladinu odporúčanú výrobcom batérie destilovanou vodou. Nepreplňte bunky.

Pri zapájaní prístroja na batériu dbajte vždy na správnu polaritu a pevné priliehanie svoriek, a vyhnite sa skratu v dôsledku kontaktu so svorkami.

1. Červenú svorku (+) pripojte na (+) pól batérie.
2. Čiernu svorku (-) pripojte na (-) pól batérie.

Upozornenie: Čiernu svorku (-) môžete pripojiť tiež na karosériu vozidla. (Pritom rešpektujte návod na obsluhu vozidla!). Obidve svorky musia mať zabezpečený dobrý kontakt a musia pevne priliehať.

⚠️ Pozor!

Pred zapojením prístroja do 230 V sietovej zásuvky sa uistite, či sú batériové svorky správne zapojené.

Ak je batéria identifikovaná ako poškodená, alebo bola pripojená s nesprávnou polaritou, rozsvieti sa LED-kontrolka (Err). Nabíjačku v tomto prípade vypnite a vyberte batériu. Potom skontrolujte polaritu.

V prípade pripojenia nesprávnej polarity sa rozsvieti červená LED kontrolka „Reverse“ (1). Nabíjanie sa nezačne.

Upozornenie:

Batéria je identifikovaná ako poškodená, ak je jej napätie nižšie ako 3,0 V (6 V batéria alebo 12 V batéria). Batériu nechajte odborne skontrolovať.

Spustenie procesu nabíjania

Osvetlenie displeja sa počas nabíjania automaticky vypne po cca 30 sekundách. Osvetlenie displeja môžete kedykolívek znova aktivovat na cca 30 sekúnd stlačením tlačidla Mode.

• Nabíjačka je chránená proti chybám vyplývajúcich z nesprávnej manipulácie a pripojenú batériu chráni pred poškodením.
• Nehrozí žiadne nebezpečenstvo nadmerného nabitia!
• Nabíjačka nepoškodí elektroniku Vášho vozidla.

Ochrana Popis

Abnormálna prevádzka	Aby sa zabránilo poškodeniu elektrickej nabíjačky a batérie, nabíjačka vypne svoj vlastný elektronický systém a systém opät vráti do základných nastavení v nasledovných prípadoch:skratnesprávne pripojenieotvorený okruhopačné pripojenie polarityNapätie batérie nižšie ako 3,0 V ± 0,5 VNabíjačka zostane v pohotovostnom režime a na displeji svieti chybové hlásenie.
Prehriatie	Ak sa nabíjačka počas nabíjania alebo v dôsledku vysokej okolitej teploty príliš zohreje, prívod prúdu sa automaticky zredukuje.Nabíjačka potom nabíja v udržiavacom režime a svoj výkon automaticky zvýši, ked’teplota poklesne.
MCUovládanie	Kompletné ovládanie pomocou internej mikropočí-tačovej jednotky (Micro-Computer-Unit, MCU), ktorá zabezpečí rýchlejší, intenzívnejší, spolahlivejší a inteligentnejší proces nabíjania.

ČISTENIE, STAROSTLIVOST A ÚDRŽBA

• Po každom ukončení nabíjacieho procesu vyčistite svorky. Aby ste predišli korózii, utrite každú batériovú tekutinu, ktorá sa môže eventuálne dostať do kontaktu so svorkami.
• Ked'prístroj skladujete, dôkladne navite kábel. Tým predídete prípadným poškodeniam kábla a prístroja.
• Prístroj čistite mäkkou, suchou handričkou.
• Prístroj skladujte na čistom, suchom mieste.

Servis

Ak ste si prečítali tento návod na obsluhu a napriek tomu máte otázky týkajúce sa uvedenia zdviháka do prevádzky alebo otázky ohľadom obsluhy, alebo sa objavil neočakávaný problém, skontaktujte sa s odborným predajcom.

LIKVIDÁCIA

Obal je vyrobený z materiálu, ktorý neznečistuje prostredie a preto ho môžete zlikvidovat' v zberniach recyklovatelného odpadu.

V súlade s Európskou smernicou 2012/19/ES pre staré elektrické a elektronické zariadenia a na základe harmonizačného národného zákona, použité zariadenia usia byť zozbierané oddelene a zlikvidované s ohľadom na životné prostredie. Ohľadne likvidácie vyra-dených elektrických zariadení sa informujte, prosím, vo svojom okolí alebo na mestskej správe.
