NÁVOD K OBSLUZE DP4.0 Cartrend

CZ Návod k obsluze 75

SK Návod na obsluhu 111

SLO Navodila za uporabo 129

INHALTSVERZEICHNIS

1. Úvod 76
2. Obsah dodávky 77
3. Použití ke stanovenému účelu 77
4. Technická data 78
5. Bezpečnost 79
6. Popis výrobku 83
7. Použití 86
8. Bezpečnostní funkce 90
9. Čištění, ošetřování a údržba 91
10. Likvidace 91

ÚVOD

Vysvětlení symbolů a signální slov, použitých v tomto návodu k obsluze nebo na přístroji.

Symbol Vysvětlení

	Při používání přístroje dbejte vždy na tento návod k obsluze.
	Nebezpečí ohrožení života a nehody pro malé děti!
	Dbejte na výstražná a bezpečnostní upozornění!
	Přístroj používat jen v místech chráněných před povětrnostními vlivy!
	Těleso s ochrannou izolací (třída ochrany II)
	Z likvidujte obal s ohle dem na životni prostředí!

Symbol/Signální slovo	Možné následky nerespektování
⚠️ Nebezpečí!	Přímé ohrožení života nebo hrozba nejtěžších zranění
⚠️ Varování!	Těžká zranění, pravděpodobné nebezpečí ohrožení života
⚠️ Pozor!	Lehká až středně těžká zranění
Pozor! Nebezpečí věcných škod.

Poznámka:

V tomto návodu k obsluze se používá pro výraz nabíječka baterií popřípadě i výraz přístroj.

OBSAH DODÁVKY

Po rozbalení okamžitě provedte kontrolu kompletnosti dodávky. zkontrolujte, zda není poškozeno zařízení ani žádná z jeho součástí. neuvádějte vadné zařízení nebo jeho část do činnosti.

• Mikroprocesorová nabíječka baterií
• návod k obsluze

Předávejte tyto podklady i jiným uživatelům.

POUŽITÍ KE STANOVENÉMU ÚČELU

Nabíječka je vyrobena k nabíjení otevřených a početných uzavřených, bezúdržbových kyselino-olovnatých akumulátorů (baterií), vestavěných v osobních autech, lodích, nákladních automobil-ech a jiných vozidlech, jako například:

• mokrých (WET) kyselino-olovnatých baterií (tekutý elekrolyt)
  • gelových baterií (gelový elektrolyt)
  • EFB (enhanced flooded battery)
  • AGM baterií (elektrolyt ve sklolaminátovém rounu)
• bezúdržbových kyselino-olovnatých baterií (MF)

Tento přístroj smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi, pouze pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a rozumějí nebezpečím, které mohou v důsledku použití vzniknout. Děti si nesmějí s přístrojem hrát. Čištění a údržbu nesmějí provádět děti bez dohledu.

Přístroj není určený pro podnikatelské účely.

Jiná použití nebo změny přístroje platí jako použití k jinému než ke stanovenému účelu a přinášejí sebou závažná nebezpečí. Výrobce neručí za škody způsobené jiným použitím než použitím ke stanovenému účelu.

Výrobce není zodpovědný za škody způsobené:

• neodborným připojením nebo provozem.
• působením vnějších sil, poškození přístroje nebo jeho částí mechanickým zatížením anebo přetížením.
• jakoukoliv změnou přístroje.
• použitím přístroje k účelům, které nejsou popsané v tomto návodu k obsluze.
• následkem použití k jinému, než ke stanovenému účelu nebo neodborným použitím anebo vadnými bateriemi.
  • vlhkostí nebo nedostatečným větráním.
• neoprávněným otevřením přístroje. Toto vede k zániku záruky.

TECHNICKÁ DATA

DP4.0 DP6.0 DP10.0
Vstup	220 - 240 V AC,50/60 Hz64 W	220 - 240 V AC,50/60 Hz100 W	220 - 240 V AC,50/60 Hz180 W
Výstup	6 V DC /12 V DC	6 V DC /12 V DC	12 V DC /24 V DC
Nabíjecí napětí	6 V režim:7,2 V / 7,4 V+/- 0,25 V12 V režim:14,5 V / 14,8 V+/- 0,25 V	6 V režim:7,2 V / 7,4 V+/- 0,25 V12 V režim:14,5 V / 14,8 V+/- 0,25 V	12 V režim:14,5 V / 14,8 V+/- 0,25 V24 V režim:28,4 V / 29,0 V+/- 0,25 V
Nabíjecí proud	6 V režim:2 A+/-10 %12 V režim:2 A ;4 A (90 s) / 2 A(300 s)+/-10 %	6 V režim:2 A+/-10 %12 V režim:2 A / 6 A+/-10 %	12 V režim:2 A / 10 A+/-10 %24 V režim:5 A+/-10 %

DP4.0 DP6.0 DP10.0

Zpětný proud 4 mA 4 mA 4 mA

Provozní teploty	-20 až +40°C -20 až +40°C -20 až +40°C
Typy baterií	6 V režim:6 V kyselino-olovnaté bate-rie (WET, MF, AGM a GEL) skapacitou 1,2 - 14 Ah	6 V režim:6 V kyselino-olovnaté bate-rie (WET, MF, AGM a GEL) skapacitou 1,2 - 14 Ah	12 V režim:12 V kyselino-olovnaté bate-rie (WET, MF, AGM a GEL) skapacitou 1,2 - 200 Ah
	12 V režim:12 V kyselino-olovnaté bate-rie (WET, MF, AGM a GEL) skapacitou 1,2 - 120 Ah	12 V režim:12 V kyselino-olovnaté bate-rie (WET, MF, AGM a GEL) skapacitou 1,2 - 120 Ah	24 V režim:24 V kyselino-olovnaté bate-rie (WET, MF, AGM a GEL) skapacitou 14 - 120 Ah

Pojistka T2A T2A T3.15A

BEZPEČNOST

Přečtěte si bezpečnostní pokyny a pokyny pro použití. Nedodržení bezpečnostních pokynů a pokynů pro použití může způsobit zásah elektrickým proudem, vznik požáru a/nebo vážné ublížení na zdraví. Uschovejte si všechny bezpečnostní pokyny a pokyny pro použití pro další konzultaci.

Nebezpečí ohrožení života a zranění dětí!

• Uchovávejte zvedák mimo dosah dětí. Děti nerozpoznávají nebezpečí, která může přístroj vyvolat!
• Nebezpečí uškrcení! Nenechávejte děti si hrát se stavebními a montážními díly, mohou je spolknout a udusit se.

Nebezpečí poleptání!

Baterie obsahují kyselinu, která může zranit oči a pokožku. Při nabíjení baterie vznikají plyny a páry ohrožující zdraví.

• Vyhýbejte se jakémukoliv kontaktu se žíravou kyselinou z baterie. Pokožku nebo předměty, které se dostaly do kontaktu s kyselinou ihned důkladně omyjte vodou. Jestliže se Vám dostala kyselina do očí, vyplachujte je nejméně 5 minut pod tekoucí vodou. Kontaktujte ihned Vašeho lékaře.
• Používejte ochranné brýle a ochranné rukavice odolné proti kyselině. Chraňte i Vaše oblečení, např. vhodnou zástěrou.
  • Baterii nenaklánějte, kyselina může vytéct.
  • Vždy zajistěte dostatečné větrání.
• Nevdechujte vzniklé plyny a páry.

Nebezpečí výbuchu a požáru!

Při nabíjení baterie se může tvořit plynný vodík (Oxyhydrogen). Při kontaktu s otevřeným ohněm (plameny, žhavé palivo, jiskra) může dojít k výbuchu.

• Nikdy nenabíjejte akumulátor v blízkosti otevřených plamenů nebo na místech, kde může docházet ke vzniku jisker.
• Pokaždé zajistěte dostatečnou ventilaci.
• Zajistěte, že odpovídá napětí přívodního proudu vstupnímu napětí uvedenému na přístroji (220 - 240 V AC), aby jste zabránili jeho poškození.
• Spojovací kabely akumulátoru připojujte nebo odpojujte v případě, že nabíječka není připojena ke zdroji strídavého proudu.
• Nepřikrývejte přístroj během nabíjení, jinak může dojít k jeho poškození přehřátím.
• Přerušte ihned používání přístroje, jestliže je viditelný kouř nebo cítíte neobvyklý zápach.
• Nepoužívejte přístroj v místnostech, kde se skladují výbušné nebo hořlavé látky (např. benzín nebo rozpouštědla).

Nebezpečí zásahu elektrickým proudem!

• Nabíječky mohou rušit aktivní implantáty jako např. kardiostimulátory a ohrozit tím dotyčné osoby.
• Přístroj je chráněný proti stříkající a proudící vodě. I přesto ale zajistěte, aby se přístroj nacházel vždy na bezpečném místě. Nedovolte, aby bylo zařízení vystaveno tekoucí nebo kapající vodě nebo jiným tekutinám. Když voda vnikne do elektrických zařízení, dojde ke zvýšení rizika zásahu elektrickým proudem.
• Ujistěte se, že jsou všechny zástrčky a kabely chráněné před vlhkostí. Nikdy nepřipojujte zařízení do elektrické sítě mokrýma nebo vlhkýma rukama.
• Nedotýkejte se současně obou připojovacích svorek během provozu přístroje.
• Při připojování nabíjecího kabelu na baterii, odpojování nebo nepoužívání přístroje vytahujte vždy zástrčku ze zásuvky přívodu elektrického proudu.
• Pokaždé připojte kladnou napájecí svorku (červenou) ke kladnému pólu akumulátoru (který není připojený ke kostře vozidla a je označený P nebo +).
• Poté připojte zápornou svorku (černou) k zápornému pólu baterie (nebo karosérii automobilu), z dosahu palivového potrubí. Následně můžete nabíječku zapojit do vhodné zásuvky ve zdi.
• Po nabití nejprve odpojte nabíječku od sítě. Poté v tomto pořadí nejprve vyjměte konektor na těle (-) a poté konektor kladné baterie (+).
• Odmontujte všechny kabely zařízení z akumulátoru dříve, než budete zkoušet řídit vaše vozidlo.
• Při odpojování ze zásuvky přívodu elektrického proudu netahejte za kabel, uchopte vždy jen zástrčku. V opačném případě můžete poškodit kabel.
• Nepoužívejte vadný přístroj. Poškozený přívodní kabel, přístroj nebo nabíjecí kabel zvyšují nebezpečí zásahu elektrickým proudem.
• Přístroj nerozebírejte ani neopravujte. Vadný přístroj nebo poškozený přívodní kabel nechte ihned opravit nebo vyměnit v odborné dílně.

- Nebezpečí zkratu! Dbejte na to, aby se navzájem nedotkly obě svorky nabíjecích kabelů, jestliže je přístroj připojený do zásuvky s elektrickým proudem. Dbejte na to, aby nedošlo ke spojení svorek nebo pólů baterie vodivými předměty (např. nářadím).

- Nepoužívejte kabel na nošení nebo tahání přístroje.

Nebezpečí zranění!

- Nenabíjejte nikdy vadné nebo zmrzlé baterie ani baterie, které nejsou určené k nabíjení.

- Nepoužívejte přístroj k nabíjení baterií se suchými články. Takové baterie mohou prasknout a zranit přítomné osoby nebo způsobit věcné škody.

- Při použití přístroje dbejte vždy na pokyny uvedené v návodu k obsluze a na všechna bezpečnostní upozornění týkající se nabíjené baterie a vozidla.

Nebezpečí poškození!

- Neumístuje přístroj nikdy do blízkosti nabíjené baterie. Płyny vystupující z baterie mohou přístroj poškodit. Stavte přístroj vždy tak daleko od baterie, jak to umožňuje délka nabíjecích kabelů.

- Nikdy nepoužívejte zařízení, když došlo k jeho pádu nebo když bylo jinak poškozeno. Odneste jej na kontrolu nebo opravu ke kvalifikovanému elektrikáři.

POPIS VÝROBKU

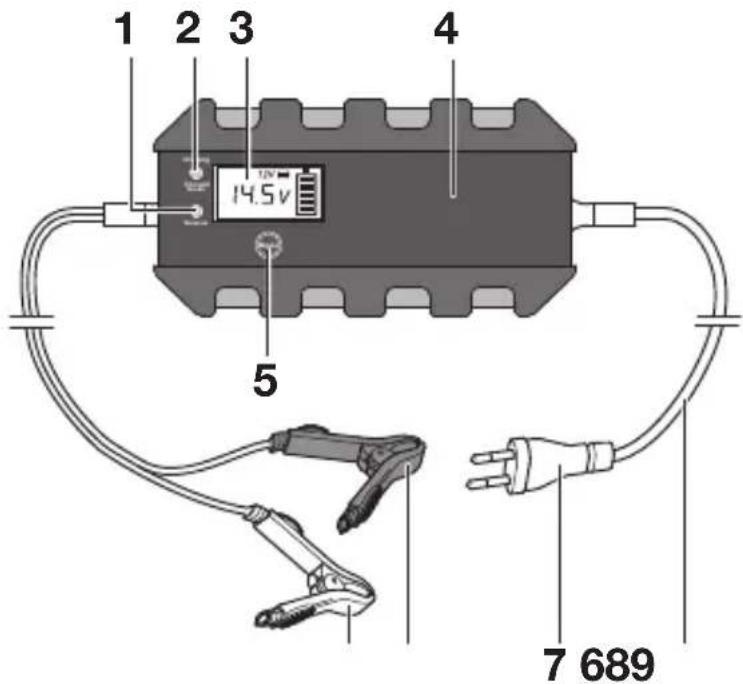

1 2 3 4 14.5V 5 7 689

1. LED „Reverse“
2. LED „Charging“/“Charged Green“
3. Displej
4. Nabíječka baterií

5. Tlačítko MODE

6. Proudový kabel

7. Sítová zástrčka
8. Připojovací kabel (+) se svorkou (červená barva)
9. Připojovací kabel (-) se svorkou (černá barva)

Funkce

Nabíječka má různé nabíjecí režimy, které mohou být voleny podle typu baterie, jejího stavu a okolních podmínek. Podle rozpoznaného napětí baterie se nabízí možné nabíjecí režimy.

Nabíječka je vybavena jednočipovým počítačem (MCU - Micro-Computer-Unit). Po navolení požadovaného režimu nabíjení rozpozná nabíječka připojenou baterii (napětí, kapacitu, stav) a vypočítá z toho potřebné nabíjecí parametry (nabíjecí napětí, nabíjecí proud). Tím je umožněné efektifní a bezpečné nabíjení. Po navolení nevhodného nabíjecího režimu nebo připojení vadné baterie nezačne nabíječka nabíjet. Nabíječka ukáže poruchu.

Funkce „udržování stavu nabití“ umožňuje trvalé připojení nabíječky. Baterie je neustále kontrolovaná a popřípadě se zase aktivuje režim nabíjení.

Možné nabíjecí režimy			DP4.0	DP6.0	DP10.0
		Nabíjecí režim 7,2 VVhodný k nabíjení baterií s napětím 6 V až do kapacity 14 Ah za normálních podmínek.Vhodný pro WET baterie a většinu gelových baterií.	•	• -
		Nabíjecí režim 7,4 VVhodný k nabíjení baterií s napětím 6 V až do kapacity 14 Ah při teplotách pod nulou.Vhodný pro WET baterie a většinu gelových baterií.	•	• -
		Nabíjecí režim 14,5 VVhodný k nabíjení baterií s napětím 12 V až do kapacity 14 Ah za normálních podmínek.Vhodný pro WET baterie a většinu gelových baterií.	•	• •
		Nabíjecí režim 14,8 VVhodný k nabíjení baterií s napětím 12 V až do kapacity 14 Ah při teplotách pod nulou.Vhodný pro WET baterie a většinu gelových baterií.	•	• •
		Nabíjecí režim 14,5 VVhodný k nabíjení baterií snapětím 12 V a s kapacitou přes 14 Ah za nor-málních podmínek.Vhodný pro WET baterie avětšinu gelových baterií.	•	•	•
		Nabíjecí režim 14,8 VVhodný k nabíjení baterií snapětím 12 V a s kapacitou přes 14 Ah při teplo-tách pod nulou. Vhodný ipro mnohé AMG baterie(s vložkami pohlcujícímielektrolyt).	•	•	•
		Nabíjecí režim 28,4 VVhodný k nabíjení baterií snapětím 24 V a s kapacitou přes 14 Ah za nor-málních podmínek.Vhodný pro WET baterie avětšinu gelových baterií.	--	•
		Nabíjecí režim 29,0 VVhodný k nabíjení baterií snapětím 24 V a s kapacitou přes 14 Ah při teplo-tách pod nulou. Vhodný ipro mnohé AMG baterie(s vložkami pohlcujícímielektrolyt).	--	•

POUŽITÍ

Zobrazení stavu
	Zobrazení startu (Standby) po správném připojení baterie. Zobrazení aktuálního napětí baterie.
	Zobrazení postupu nabíjení v příslušném režimu (bloky uvnitř symbolu baterie blikají podle stavu nabiti). Zobrazení aktuálního napětí baterie a zvoleného režimu nabíjení.
	Baterie je plně nabitá. (všechny bloky uvnitř symbolu baterie jsou vyplněné). Zobrazení aktuálního napětí baterie a zvoleného režimu nabíjení.
	Zobrazení poruchy po volbě nesprávného režimu nabíjení, nesprávného připojení, při zkratu (vadná baterie) nebo při přehřátí.

Před nabíjením

⚠ Varování!

Před použitím přístroje je nezbytné, aby jste si přečetli návod k obsluze baterie i vozidla a rozuměli všem bezpečnostním upozorněním.

• Používejte ochranné brýle a ochranné rukavice odolné proti kyselině.
  • Zajistěte dostatečné větrání.
• Očistěte póly baterie. Jestliže má baterie odnímatelná odvětrávací víčka, naplňte každý článek destilovanou vodou na doporučenou výšku hladiny. Články nepřeplňujte.

Připojení nabíječky

Varování!

Při připojování přístroje na baterii dávejte pozor na správnou polaritu a pevné držení svorek, zabraňte zkratu jejich dotykem.

1. Připojte červený pólový připojovací kabel (+) na kladný pól baterie.
2. Připojte černý pólový připojovací kabel (-) na záporný pól baterie.

Upozornění:

Černou svorku (-) je možné připojit i na karosérii vozidla (řidte se přitom návodem k obsluze vozidla!). Dbejte na to, aby měly obě svorky dobrý kontakt a pevně držely.

⚠️ Pozor!

Před připojením přístroje na zásuvku s napětím 230 V se přesvědčte, že jsou svorky na baterii správně připojené

1. Zastrčte zástrčku nabíječky do zásuvky s napětím 230 V.

Při správném zapojení startuje nabíječka se zobrazením startu (Standby-Modus). V tomto režimu přejde nabíječka automaticky zpět do základního nastavení.

Po připojení vadné baterie nebo nesprávně zvolené polaritě svítí indikace poruchy (Err). V tomto případě vytáhněte přívodní kabel nabíječky ze zásuvky a nabíječku odpojte od baterie. Potom zkontrolujte zvolenou polaritu.

V případě připojení s nesprávnou polaritou se rozsvítí červená LED „Reverse“ (1). Nabíjení nezačne.

Upozornění:

Baterie se rozpoznává jako vadná, jestliže leží její napětí pod 3,0 V (6 V nebo 12 V baterie). Nechte baterii zkontrolovat v odborné dílně.

Start nabíjení

1. Po zasunutí zástrčky do zásuvky zvolte opakovaným stisknutím tlačítka MODE (5) požadovaný režim nabíjení (viz „Možné nabíjecí režimy“).
2. Za okamžik začne nabíjení automaticky s nastavením zvoleného nabíjecího režimu.

Upozornění:

Jestliže jste zvolili nesprávný režim nabíjení, signalizuje nabíječka poruchu (Err). V tomto případě vytáhněte přívodní kabel nabíječky ze zásuvky a nabíječku odpojte od bateri, krátce počkat a zase zástrčku zastrčit.

• Během nabíjení blikají bloky uvnitř symbolu baterie v závislosti na stavu nabití. LED „Charging“ (2) svítí červeně.
• Při plně nabité baterii svítí v symbolu baterie všechny čtyři bloky. LED „Charged Green“ (2) svítí zeleně.
• Přídavně se zobrazí na displeji aktuální napětí baterie.
• Po úplném nabití baterie se nabíječka přepne do režimu udržování stavu nabití a současně chrání baterii před přebitím.

Osvětlení dipleje

Stiskněte tlačítko Mode (5)

Osvětlení displeje se během nabíjení po cca 30 vteřinách automaticky vypíná. Stisknutím tlačítka Mode můžete osvětlení displeje kdykoliv znovu na cca 30 vteřin zapnout.

Ukončení nabíjení a odpojení nabíječky

1. Vytáhněte nejdříve zástrčku nabíječky ze zásuvky s napětím 230 V.
2. Odpojte černou svorku (-) od záporného pólu (-) baterie nebo od karosérie vozidla.
3. Odpojte červenou svorku (+) od kladného pólu (+) baterie.

Nabíjecí režim a trvání

Kapacita baterie (Ah)		Režim	Pro cca 80 % nabití (hodiny)
			DP4.0	DP6.0	DP10.0
2		6 V režim normální podmínky	2 2 -
8		6 V režim teploty pod 0 °C	8 8 -
2		12 V režim normální podmínky	2 2 2
8 8 5 8
20		12 V režim normální podmínky	4,5 4 2,5
60 14 12 8
100		12 V režim teploty pod 0 °C	23 20 12
120 28 24 14
20		24 V režim normální podmínky	- - 5
60		24 V režim teploty pod 0 °C	- - 14

BEZPEČNOSTNÍ FUNKCE

• Nabíječka je chráněna před chybami použivatele a uchovává na-pojenou baterii před poškozením
• Žádná nebezpečí přebiti!
• Elektronika Vašeho vozidla se nabíječkou nepoškodí.

Ochrana Popis

Abnormálníprovoz	Aby ste se vyhli poškození nabíječky a baterie, nabíječka si vypne svůj elektronický systém a ihned se zresetuje do základního nastavení v případěskratunesprávného zapojeníotevřeného obvoduopačně zapojené polaritynapětí baterie pod 3,0 V ± 0,5 VNabíječka zůstane v režimu Standby a na displeji je signalizována porucha.
Přehřátí	Počas procesu nabíjení, v případě že se nabíječka příliš zahřívá kvůli vysoké okolní teplotě, výstupní výkon se automaticky sníží.Nabíječka pokračuje v udržovacím režimu a automaticky začne přidávat výkon když klesne teplota.
Řízenomikroprocesorem	Plně řízeno interním mikroprocesorem, který zabezpečuje rychlejší, výkonnější, spolehlivý a chytřejší proces nabíjení.

ČIŠTĚNÍ, OŠETŘOVÁNÍ A ÚDRŽBA

• Po každém nabíjení vyčistěte svorky. Otírejte vždy tekutinu z baterie, která zůstala na svorkách, aby jste zabránili korozi.
• Před skladováním přístroje pečlivě stočte kabely. Toto pomáhá vyloučit nechtěné poškození kabelů a přístroje.
• Přístroj čistěte měkkým, suchým hadrem.
• Přístroj skladujte na čistém a suchém místě.

Servis

Jestliže máte po přečtení tohoto návodu ještě otázky týkající se uvedení do provozu, obsluhy nebo vzniknou neočekávané problémy, obratte se na Vašeho odborného prodejce.

LIKVIDACE

Obal je tvořen neznečišťujícími materiály, které můžete zlikvidovat ve sběrnách recyklovatelného odpadu.

Neodhazujte elektrická zařízení do běžného domovního odpadu!

V souladu s Evropskou směrnicí 2012/19/ES pro stará elektrická a elektronická zařízení a na základě harmonizačního národního zákona musí být použitá zařízení sbírána odděleně a zlikvidována s ohledem na životní prostředí. Ohledně možností likvidace vyřazených elektrických zařízení se informujte, prosím, ve vaší komunitě nebo na městské správě.

Uvedené ilustrace se mohou mírně lišit od samotného výrobku. Vyhrazujeme si právo na provádění změn v důsledku technického vývoje. Dekorace není součástí.

SPIS TREŚCI

• Mikroprocesorová nabíjačka batérií
  • návod na používanie

• mokré batérie (WET) olovo-kyselinové batérie (tekutý elektrolyt)
  • gélové batérie (gélový elektrolyt)
  • EFB (enhanced flooded battery)
  • AGM batérie (elektrolyt v sklenenom vlákne)
• bezúdržbové olovo-kyselinové batérie (MF)

DP4.0 DP6.0 DP10.0
Príkon	220 - 240 V AC,50/60 Hz64 W	220 - 240 V AC,50/60 Hz100 W	220 - 240 V AC,50/60 Hz180 W
Užitočný výkon	6 V DC /12 V DC	6 V DC /12 V DC	12 V DC /24 V DC
Nabíjacienapätie	6 V režim:7,2 V / 7,4 V+/- 0,25 V12 V režim:14,5 V / 14,8 V+/- 0,25 V	6 V režim:7,2 V / 7,4 V+/- 0,25 V12 V režim:14,5 V / 14,8 V+/- 0,25 V	12 V režim:14,5 V / 14,8 V+/- 0,25 V24 V režim:28,4 V / 29,0 V+/- 0,25 V
Nabíjací prúd	6 V režim:2 A+/-10 %12 V režim:2 A ;4 A (90 s) / 2 A(300 s)+/-10 %	6 V režim:2 A+/-10 %12 V režim:2 A / 6 A+/-10 %	12 V režim:2 A / 10 A+/-10 %24 V režim:5 A+/-10 %

DP4.0 DP6.0 DP10.0

Spätný prúd 4 mA 4 mA 4 mA

Okolitá teplota -20 až +40°C -20 až +40°C -20 až +40°C

Druhy batérií	6 V režim:6 V olovenébatérie s kyse-linou (WET, MF, AGM a GEL),kapacita 1,2 - 14 Ah	6 V režim:6 V olovenébatérie s kyse-linou (WET, MF, AGM a GEL),kapacita 1,2 - 14 Ah	12 V režim:12 V olovenébatérie s kyse-linou (WET, MF, AGM a GEL),kapacita 1,2 - 200 Ah
	12 V režim:12 V olovenébatérie s kyse-linou (WET, MF, AGM a GEL),kapacita 1,2 - 120 Ah	12 V režim:12 V olovenébatérie skyselinou (WET, MF, AGM a GEL),kapacita 1,2 - 120 Ah	24 V režim:24 V olovenébatérie skyselinou (WET, MF, AGM a GEL),kapacita 14 - 120 Ah

Poistka T2A T2A T3.15A

BEZPEČNOST

Nebezpečenstvo zásahu elektrickým prúdom!

1. LED „Reverse“
2. LED „Charging“/“Charged Green“
3. Displej
4. Nabíjačka batérií

5. Tlačidlo MODE

6. Kábel

7. Zástrčka
8. Pólový pripájací kábel (+) so svorkou (červený)
9. Pólový pripájací kábel (-) so svorkou (čierny)

Funkcie

Nabíjačka má rôzne nabíjacie režimy volitelné v závislosti od typu batérie, jej kapacity a okolitých podmienok. Na základe identifikovaného napätia batérie sa spustia možné režimy nabíjania.

Nabíjačka je vybavená mikropočítačovou jednotkou (MCU - Micro-Computer-Unit). Po zvolení požadovaného režimu nabíjania nabíjačka identifikuje pripojenú batériu (napätie, kapacita, stav) a z toho vypočita potrebné parametre nabíjania (nabíjacie napätie, nabíjací prúd). To umožní efektívne a bezpečné nabíjanie. Ak sa zvolí nevhodný režim nabíjania pre danú batériu, alebo ak je batéria poškodená, nabíjanie sa nezačne. Nabíjačka indikuje chybu.

Pripojenie nabíjačky

Varovanie!

1. Zástrčku nabíjačky zapojte do 230 V sietovej zásuvky.

Ked'je nabíjačka správne pripojená, táto sa zaktivuje zobrazením Štart (pohotovostný režim). V tomto režime sa nabíjačka automaticky prepne spät do základných nastavení.

1. Po zapojení zástrčky do siete zvolte opakovaným stlačením tlačidla MODE (5) požadovaný nabíjací režim (pozri „Možné nabíjacie režimy“).
2. Nabíjanie sa po krátkej dobe začne automaticky na základe nastavení zvoleného režimu nabíjania.

Upozornenie:

Ak ste zvolili nesprávny režim nabíjania, zobrazí sa chybové hláse-nie (Err). Nabíjačku v tomto prípade vypnite a vyberte batériu, chvílů počkajte a znova ju zapojte do siete.

• Bloky vo vnútri symbolu batérie blikajú počas nabíjania v závisosti od stavu nabitia. LED kontrolka „Charging“ (2) svieti červeným svetlom.
• Ak je batéria celkom nabitá, v symbole batérie svietia všetky štyri bloky. LED kontrolka „Charged Green“ (2) svieti zeleným svetlom.
• Dodatočne sa na displeji zobrazí aktuálne napätie batérie.
• Ked'je batéria celkom nabitá, nabíjačka prepne na udržiavacie nabíjanie za účelom zachovania stavu nabitia a ochrany batérie proti nadmernému nabitiu.

Osvetlenie displeja

Stlačte tlačidlo Mode (5).

Ukončite nabíjanie a odpojte nabíjačku

1. Z 230 V zásuvky na striedavý prúd vždy najskôr vytiahnite zástrčku.
2. Z (-) pólu batérie alebo z karosérie vozidla odpojte čiernu svorku (-).
3. Z (+) pólu batérie odpojte červenú svorku (+).

Režim a čas nabíjania

Rozmer batérie (Ah)		Režim	Pre cca 80 % nabitie (hod.)
			DP4.0	DP6.0	DP10.0
2		6 V režim normálne podmienky	2 2 -
8		6 V režim teploty pod 0 °C	8 8 -
2		12 V režim normálne podmienky	2 2 2
8 8 5 8
20		12 V režim normálne podmienky	4,5 4 2,5
60 14 12 8
100	120 28 24 14	12 V režim teploty pod 0 °C	23 20 12
20		24 V režim normálne podmienky	-- 5
60		24 V režim teploty pod 0 °C	-- 14

BEZPEČNOSTNÉ FUNKCIE

Neodhadzujte elektrické zariadenia do bežného domového odpadu!
